Betriebsanleitung Reparaturwerkzeug
Grundlegende Sicherheitshinweise
Das Geberit Reparaturwerkzeug ist nach dem derzeitigen Stand der
Technik entwickelt und produziert. Es ist nach den gültigen
europäischen Sicherheitsvorschriften für Elektrogeräte von
Electrosuisse geprüft.
• Sicherheitshinweise vollständig lesen und die darin enthaltenen
Anweisungen strikt befolgen
• Vor Inbetriebnahme des Reparaturwerkzeug Betriebsanleitung
vollständig lesen und die darin enthaltenen Anweisungen strikt
befolgen
• Betriebsanleitung zusammen mit dem Reparaturwerkzeug
aufbewahren
• Länderspezifische Sicherheitsvorschriften einhalten
GEFAHR
Lebensgefahr durch Stromschlag
`Keine Reparaturen an nassen oder wasserführenden
Leitungen und Unterputz-Spülkasten durchführen
`Reparaturwerkzeug vor Nässe und Feuchtigkeit schützen
`Defektes Netzkabel durch Geberit oder eine qualifizierte
Fachperson auswechseln lassen
`Netzstecker bei sämtlichen Manipulationen die nicht zum
Reparaturprozess gehören ziehen
`Kontakt zwischen Netzkabel und Reparaturwerkzeug
vermeiden
GEFAHR
Explosionsgefahr
`Reparaturwerkzeug nicht in der Nähe von leicht
brennbaren Flüssigkeiten oder explosiven Gas- oder
Staubgemischen verwenden
WARNUNG
Verletzungsgefahr durch Verbrennungen
`Schweissflächen während Betrieb und in der
Abkühlphase nicht berühren
`Reparaturwerkzeug während Arbeitspausen in den dafür
vorgesehenen Ständer stecken
`Reparaturwerkzeug nur auf ebenem, festem Unterbau
benutzen

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
4
Betriebsanleitung Reparaturwerkzeug
B501-002&BDC © 09-2008
Bestimmungsgemässe Verwendung
Das Geberit Reparaturwerkzeug darf nur zur Reparatur von Löchern
in Geberit PE und Geberit Silent-db20 Rohren und Formstücken
ø40-160mm,sowieinGeberitPEUnterputz-Spülkasten
verwendet werden.
Eine andere oder darüber hinausgehende Verwendung gilt als nicht
bestimmungsgemäss. Für hieraus resultierende Schäden haftet
Geberit nicht.
WARNUNG
Verletzungsgefahr durch Unachtsamkeit
`Reparaturwerkzeug nur in technisch einwandfreiem
Zustand benutzen
`Reparaturwerkzeug vor jedem Gebrauch auf Schäden
prüfen
`Arbeitsbereich sauber und aufgeräumt halten
`Kinder und andere Personen während der Benutzung
des Reparaturwerkzeug fern halten
`Reparaturwerkzeug ausserhalb der Reichweite von
Kindern in einem verschlossenen Raum aufbewahren
`Reparaturwerkzeug nicht bei Müdigkeit oder unter
Einfluss von Alkohol, Drogen oder Medikamenten
benutzen
VORSICHT
Geräteschaden durch unsachgemässen Umgang
`Störungen und Beschädigungen am Reparaturwerkzeug
sofort durch Geberit oder eine autorisierte Fachwerkstatt
beheben lassen
`Reparaturwerkzeug in einem trockenen Raum
aufbewahren
`Reparaturwerkzeug regelmässig reinigen und auf
Funktionstüchtigkeit prüfen
`Für die Reinigung keine Stahlwolle oder dergleichen
verwenden
`Verschmutztes Reparaturwerkzeug in leicht warmem
Zustand mit sauberem, trockenem Lappen reinigen
`Für die Reinigung keine Flüssigkeiten verwenden

Betriebsanleitung Reparaturwerkzeug
B501-002&BDC © 09-2008
5
DE
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
EE
LV
LT
BG
RO
GR
TR
RU
CN
HR
SR
JP
AE
Aufbau
Das Reparaturwerkzeugset besteht aus folgenden Einzelteilen:
1 Reparaturwerkzeug mit Netzkabel
2 Werkzeughalter
3 Flacheinsatz für Unterputz-Spülkasten
4 10 Rohreinsätze für ø 40 - 160 mm
5 Innensechskantschlüssel
6 Innensechskantschrauben für die Einsatzbefestigung
7 Paket mit zehn Reparaturrondellen
8 Andrückgriff für Reparaturrondellen;
beidseitig nutzbar, Seite 1 bis ø 63 mm, Seite 2 ab ø 75 mm
Technische Daten
• Netzspannung 230 Volt / 50 - 60 Hz
• Leistungsaufnahme 180 Watt
• Nettogewicht ca. 1.5 kg
• Zulässige Umgebungstemperatur -10 °C bis +40 °C
• Temperaturregler eingebaut; werkseitig auf 230 °C eingestellt
Konstruktionsänderungen vorbehalten!
Kontakt
Für technische Auskunft und Anfragen wenden Sie sich an eine
autorisierte Fachwerkstatt. Entsprechende Adressen können bei der
zuständigen Geberit Vertriebsgesellschaft erfragt oder über
www.geberit.com abgerufen werden.
1
3
4
2
5
6
7
8

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
6
Betriebsanleitung Reparaturwerkzeug
B501-002&BDC © 09-2008
Bedienung
Reparaturstelle vorbereiten
Maximale Grösse der Reparaturstelle 20 x 20 mm bzw.
ø 20 mm.

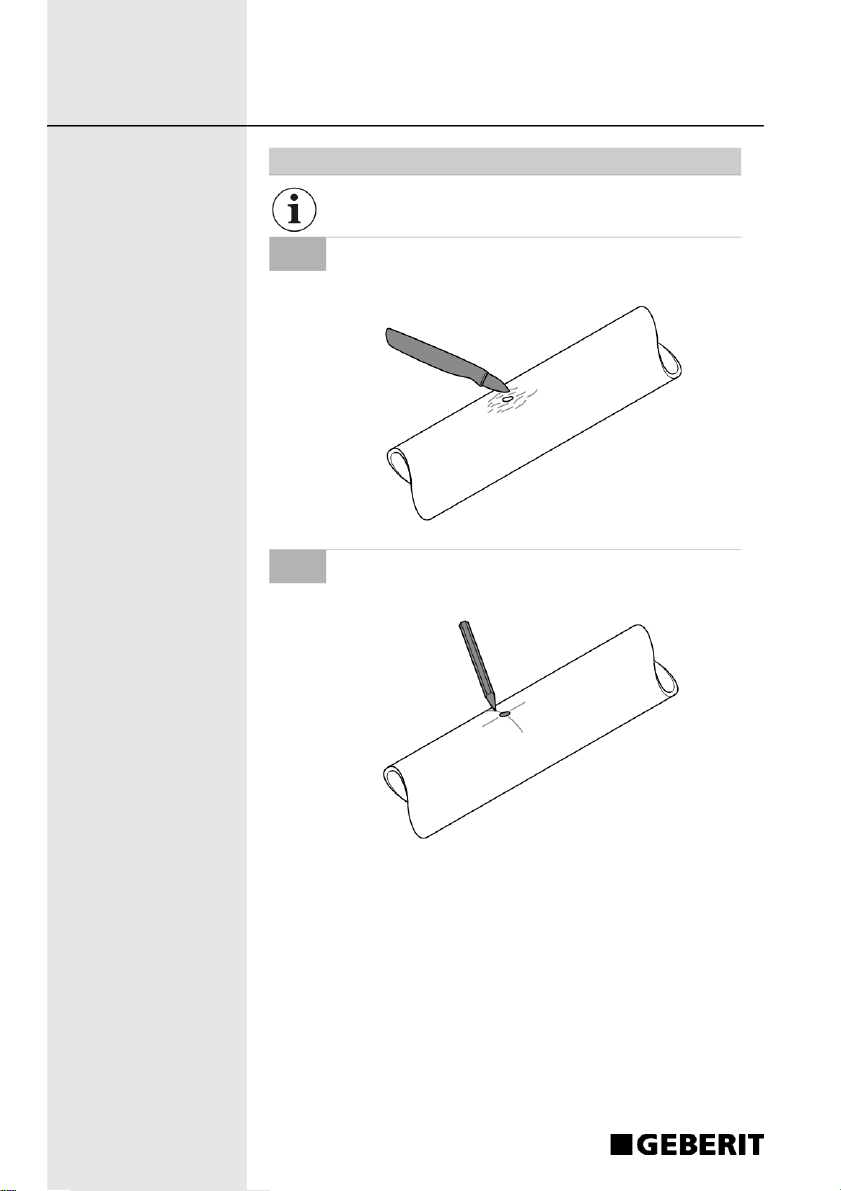

1Oberfläche der Reparaturstelle mit Messer schaben
2Zentrum der Reparaturstelle allseitig markieren

Betriebsanleitung Reparaturwerkzeug
B501-002&BDC © 09-2008
7
DE
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
EE
LV
LT
BG
RO
GR
TR
RU
CN
HR
SR
JP
AE
Reparaturwerkzeug vorbereiten
Für schwer zugängliche Reparaturstellen kann der nötige
Einsatz auch seitlich (2.) festgeschraubt werden.

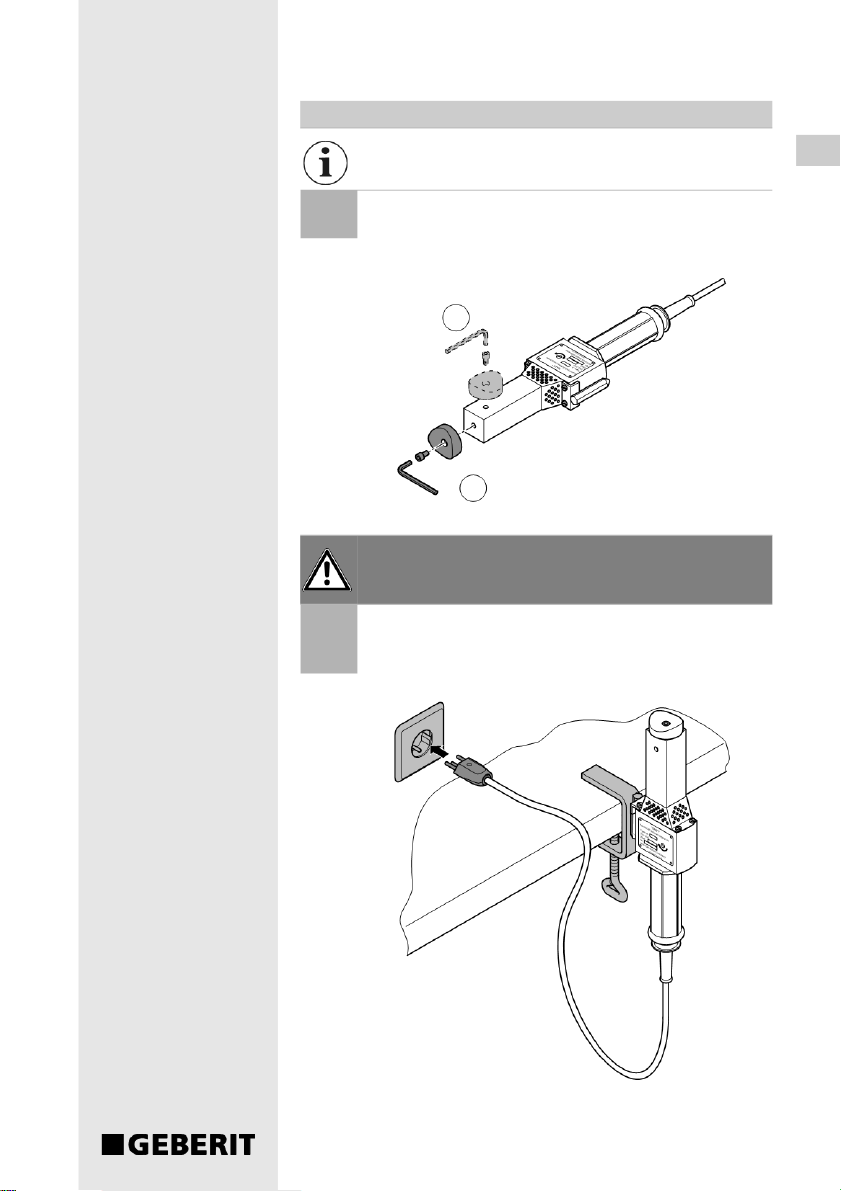

1Zum Rohrdurchmesser passender Einsatz bzw.
Flacheinsatz an Reparaturwerkzeug (1.) festschrauben
WARNUNG
Verletzungsgefahr durch Verbrennungen
`Schweissflächen nicht berühren
2Reparaturwerkzeug in Werkzeughalter stecken und
Netzkabel anschliessen. Schweisstemperatur ist nach
ca. 20 Minuten Aufheizzeit erreicht
1.
2.

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
8
Betriebsanleitung Reparaturwerkzeug
B501-002&BDC © 09-2008
Reparatur durchführen
Voraussetzungen
• Reparaturstelle ist vorbereitet
• Reparaturstelle ist trocken
• Reparaturwerkzeug ist vorbereitet
1Reparaturstelle und Reparaturrondelle gleichzeitig
anwärmen
2Angewärmte Reparaturrondelle mit Andrückgriff auf
Reparaturstelle drücken

Betriebsanleitung Reparaturwerkzeug
B501-002&BDC © 09-2008
9
DE
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
EE
LV
LT
BG
RO
GR
TR
RU
CN
HR
SR
JP
AE
Wartung

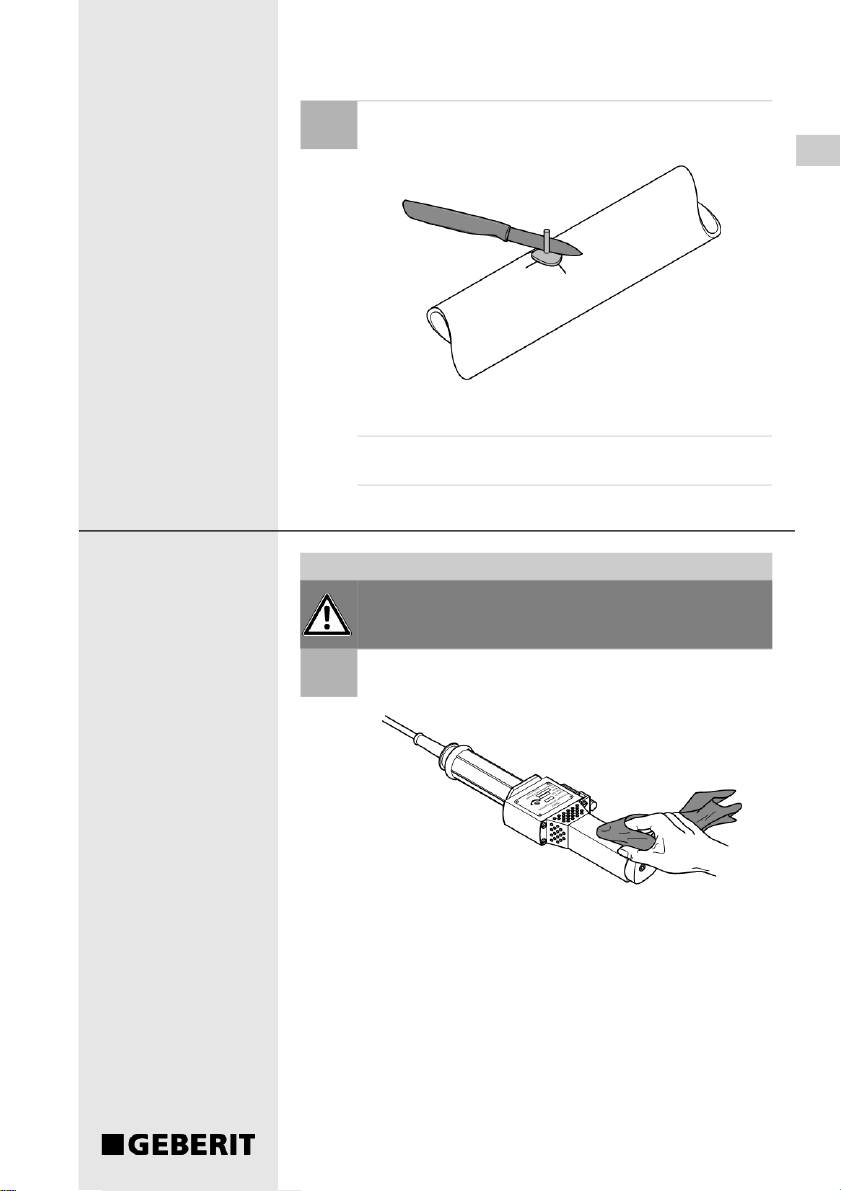

3Haltestab der erkalteten Reparaturrondelle mit Messer
abschneiden
Ergebnis
Reparatur ist abgeschlossen.
Reparaturwerkzeug reinigen
GEFAHR
Lebensgefahr durch Stromschlag
`Netzstecker ziehen
1Reparaturwerkzeug in leicht warmem Zustand mit
sauberem, trockenem Lappen reinigen

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
10
Betriebsanleitung Reparaturwerkzeug
B501-002&BDC © 09-2008

Operating instructions for repair tool
B501-002&BDC © 09-2008
11
DE
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
EE
LV
LT
BG
RO
GR
TR
RU
CN
HR
SR
JP
AE
Operating instructions for repair tool
Basic safety notes
The Geberit repair tool has been developed and manufactured in
accordance with state-of-the-art technology. It has been tested to
comply with the recognised European safety regulations for
electrical equipment by Electrosuisse.
• Read the safety notes in their entirety and follow the instructions
they contain to the letter
• Read through the operating instructions in their entirety before
commissioning the repair tool and follow the instructions they
contain to the letter
• Keep the operating instructions together with the repair tool
• Comply with the relevant national safety regulations
DANGER
Fatal electric shock hazard
`Do not perform any repairs on pipes and concealed
cisterns that are wet or are carrying water
`Protect the repair tool against moisture
`If the mains cable is defective, have it replaced by Geberit
or a qualified expert
`Disconnect the mains plug before starting any work that
is not part of the repair process
`Avoid contact between the mains cable and the repair
tool
DANGER
Explosion hazard
`Do not use the repair tool close to highly inflammable
fluids or in potentially explosive atmospheres (gas or dust)
WARNING
Risk of injury from burns
`Do not touch the welding areas during operation or during
the cooling-down phase
`Insert the repair tool in the stand provided during breaks
in work
`Only use the repair tool on a smooth, solid surface

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
12
Operating instructions for repair tool
B501-002&BDC © 09-2008
Intended use
The Geberit repair tool is only allowed to be used for repairing holes
in Geberit PE and Geberit Silent-db20 pipes and fittings ø 40 - 160
mm, as well as for holes in Geberit PE concealed cisterns.
Any other utilisation is deemed to be a violation of the intended use.
Geberit will not accept any liability for damage resulting from this.
WARNING
Risk of injury from lack of care
`Only use the repair tool if it is in perfect working order
`Check the repair tool for damage every time before you
use it
`Keep the working area clean and tidy
`Keep children and other persons away whilst the repair
tool is being used
`Store the repair tool in a locked room out of the reach of
children
`Do not use the repair tool if tired or under the influence of
alcohol, drugs or medicaments
CAUTION
Risk of damage to the device from incorrect handling
`Have any malfunctions and damage on the repair tool
repaired immediately by Geberit or an authorised
specialist workshop
`Store the repair tool in a dry room
`Clean the repair tool regularly and check it is functioning
correctly
`Do not use steel wool or the like for cleaning
`Clean the dirty repair tool when slightly warm, using a
clean, dry cloth
`Do not use fluids for cleaning

Operating instructions for repair tool
B501-002&BDC © 09-2008
13
DE
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
EE
LV
LT
BG
RO
GR
TR
RU
CN
HR
SR
JP
AE
Structure
The repair tool kit consists of the following individual components:
1 Repair tool with mains cable
2 Tool holder
3 Flat insert for concealed cistern
4 10 pipe inserts for ø 40 - 160 mm
5Allenkey
6 Allen screws for securing inserts
7 Package with ten repair discs
8 Press handle for repair discs; can be used on both sides,
side 1 up to ø 63 mm, side 2 up to ø 75 mm
Technical data
• Mains voltage 230 V / 50 - 60 Hz
• Power input 180 W
• Net weight approx. 1.5 kg
• Permitted ambient temperature -10 °C to +40 °C
• Temperature regulator built-in; set to 230 °C at the factory
We reserve the right to make changes to the design!
Contact
For technical information or if you have any questions, please
contact an authorised specialist workshop. For information about
the addresses of authorised specialist workshops, please contact
your responsible Geberit sales company directly or visit
www.geberit.com.
1
3
4
2
5
6
7
8

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
14
Operating instructions for repair tool
B501-002&BDC © 09-2008
Operation
Prepare the area of the repair
Maximum size of the area of the repair 20 x 20 mm or
ø 20 mm.
1Scrape the surface of the area of the repair with a knife
2Mark the centre of the area of the repair on all sides

Operating instructions for repair tool
B501-002&BDC © 09-2008
15
DE
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
EE
LV
LT
BG
RO
GR
TR
RU
CN
HR
SR
JP
AE
Prepare the repair tool
The necessary insert can also be screwed tight at the
side (2.) for repairs in areas that are difficult to access.
1Screw an insert or flat insert matching the pipe diameter
onto the repair tool (1.)
WARNING
Risk of injury from burns
`Do not touch the welding areas
2Insert the repair tool in the tool holder and connect the
mains cable. The welding temperature is reached after
about 20 minutes warm-up time
1.
2.

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
16
Operating instructions for repair tool
B501-002&BDC © 09-2008
Perform the repair
Prerequisites
• The area of the repair is prepared
• The area of the repair is dry
• The repair tool is prepared
1Heat the area of the repair and the repair disc
simultaneously
2Press the heated repair disc onto the area of the repair
using the press handle

Operating instructions for repair tool
B501-002&BDC © 09-2008
17
DE
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
EE
LV
LT
BG
RO
GR
TR
RU
CN
HR
SR
JP
AE
Maintenance
3Let the repair disc cool down and cut off the holding rod
of the repair disc with a knife
Result
The repair is completed.
Cleaning the repair tool
DANGER
Fatal electric shock hazard
`Disconnect mains plug
1Clean the repair tool when slightly warm, using a clean,
dry cloth

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
18
Operating instructions for repair tool
B501-002&BDC © 09-2008

Mode d'emploi Appareil de réparation
B501-002&BDC © 09-2008
19
DE
EN
FR
IT
NL
ES
PT
DK
NO
SE
FI
IS
PL
HU
SK
CZ
SL
EE
LV
LT
BG
RO
GR
TR
RU
CN
HR
SR
JP
AE
Mode d'emploi Appareil de réparation
Consignes de sécurité fondamentales
L'appareil de réparation de Geberit a été développé et fabriqué
d'après les toutes dernières connaissances techniques en la
matière. II a été contrôlé par Electrosuisse selon les normes de
sécurité européennes pour les appareils électroménagers.
• Lire entièrement les consignes de sécurité et suivre les
instructions au pied de la lettre
• Lire entièrement le mode d'emploi et suivre les instructions au
pied de la lettre avant la mise en service de l'appareil de
réparation
• Conserver le mode d'emploi au même endroit que l'appareil de
réparation
• Respecter les normes de sécurité spécifiques au pays
DANGER
Danger de mort par électrocution
`Ne pas réaliser de réparations sur les conduites mouillées
ou contenant de l'eau ainsi que sur les réservoirs à
encastrer
`Protéger l'appareil de réparation de l'humidité et de la
moiteur
`Remplacer le câble secteur défectueux par Geberit ou
une personne qualifiée
`Débrancher l'appareil pour toutes les manipulations
n'ayant pas trait au processus de réparation
`Eviter tout contact du câble secteur avec l'outil de
réparation
DANGER
Risque d'explosion
`Ne pas utiliser l'appareil de réparation à proximité de
liquides facilement inflammables ou de mélanges gazeux
explosibles ou poussiéreux
AVERTISSEMENT
Risque de blessure par brûlure
`Ne pas toucher les surfaces à souder pendant son
fonctionnement ni pendant sa phase de refroidissement
`Placer l'appareil de réparation sur le support prévu à cet
effet pendant les pauses
`N'utiliser l'appareil de réparation que sur un support plat
et stable

DE
GB
FR
IT
NL
ES
PT
PL
SK
CZ
SI
RU
GR
TR
DK
NO
SE
IS
FI
CN
JP
20
Mode d'emploi Appareil de réparation
B501-002&BDC © 09-2008
Utilisation conforme
L'appareil de réparation de Geberit ne doit être utilisé que pour
réparer des trous dans les tuyaux et les raccords ø 40 - 160 mm
des systèmes de tuyaux PE et Silent-db20 de Geberit ainsi que dans
les réservoirs à encastrer de Geberit.
Toute autre utilisation que celle décrite ci-dessus est considérée
comme non-conforme. Geberit ne peut être tenu responsable des
dommages en découlant.
AVERTISSEMENT
Risque de blessure par inattention
`N'utiliser l'appareil de réparation que dans un état
technique parfait
`Contrôler que l'appareil de réparation n'est pas
endommagé avant toute utilisation
`Maintenir propre et rangée la zone de travail
`Tenir les enfants ou toute autre personne éloignés
pendant l'utilisation de l'appareil de réparation
`Conserver l'appareil de réparation en dehors de la portée
des enfants dans un local fermé à clé
`Ne pas utiliser l'appareil de réparation en cas de fatigue
ou sous l'emprise de l'alcool, de drogues ou de
médicaments
ATTENTION
Dommages sur l'appareil dus à une manipulation
inappropriée
`Faire immédiatement réparer tout défaut ou tout
dommage de l'appareil de réparation par Geberit ou un
atelier spécialisé autorisé
`Conserver l'appareil de réparation dans un local à l'abri
de l'humidité
`Nettoyer régulièrement l'appareil de réparation et vérifier
son aptitude à fonctionner
`Ne pas utiliser de laine d'acier ou de matériel semblable
pour le nettoyage
`Nettoyer l'appareil de réparation encrassé avec un chiffon
propre et sec quand il est légèrement chaud
`Ne pas utiliser de liquide pour le nettoyage
