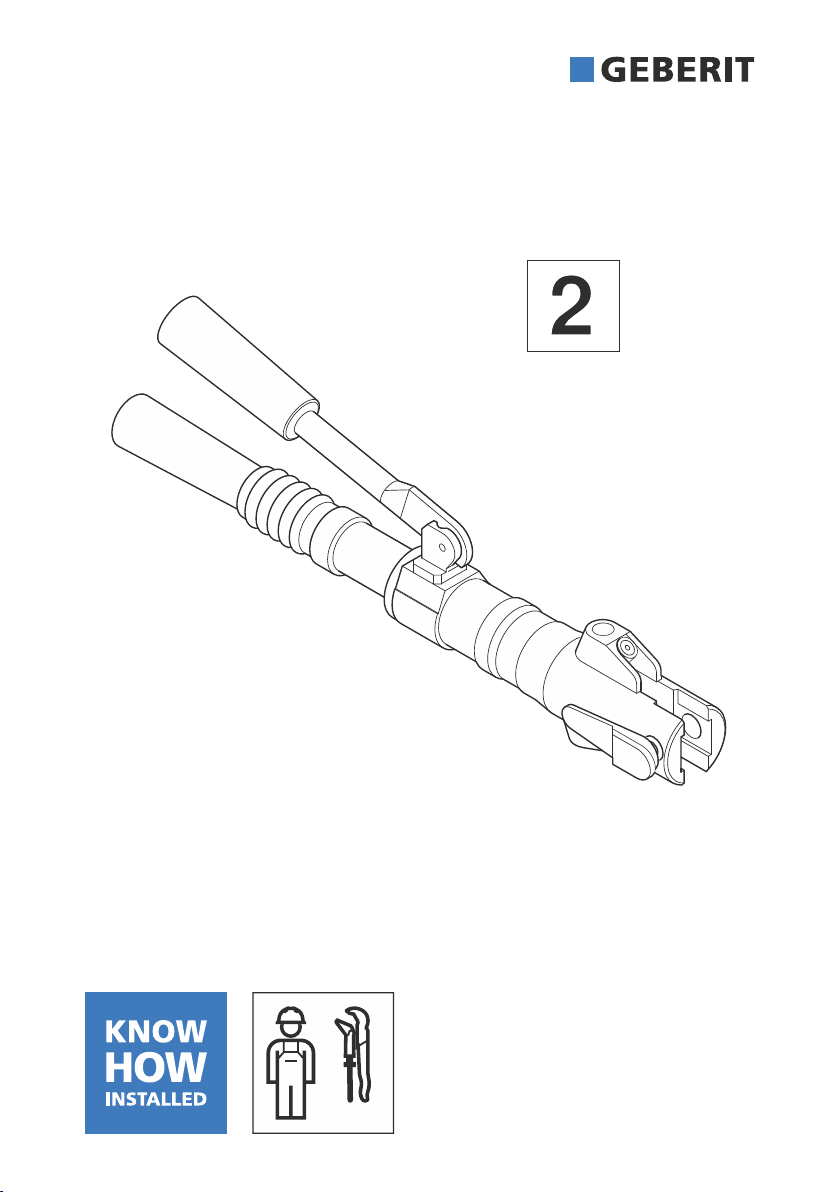

Geberit MFP 2 User manual

%&&/'3*5/-&415%"/047
MFP 2
OPERATION MANUAL
BETRIEBSANLEITUNG
MANUEL DʼUTILISATION
ISTRUZIONI DI FUNZIONAMENTO

Deutsch ........................................................................................................................... 4
English............................................................................................................................. 18
Français........................................................................................................................... 31
Italiano............................................................................................................................. 45
Nederlands ...................................................................................................................... 59
Español ........................................................................................................................... 73
Português ........................................................................................................................ 87
Dansk .............................................................................................................................. 101
Norsk ............................................................................................................................... 115
Svenska........................................................................................................................... 129
27021600880296075-1 © 02-2018
968.243.00.0 (00) 3

DE Allgemeine Hinweise
Hinweis zur diesem Dokument
Die Originalbetriebsanleitung wurde in Deutsch erstellt. Bei allen weiteren Sprachen handelt
es sich um Übersetzungen der Originalbetriebsanleitung.
Grundlegende Sicherheitshinweise
Bestimmungsgemässe Verwendung
Das Geberit Pressgerät dient ausschliesslich dazu, Rohre und
Pressfittings der Geberit Presssysteme zu verpressen.
Dabei dürfen nur Geberit Pressaufsätze (Pressbacken,
Pressschlingen, Zwischenbacken) verwendet werden, die mit dem
Kompatibilitätskennzeichen gekennzeichnet sind.
Folgende Dimensionen der Geberit Presssysteme dürfen verpresst
werden:
• Geberit Mapress Presssystem bis Dimension 66,7mm
• Geberit Mepla Presssystem alle Dimensionen
• Geberit Volex Presssystem alle Dimensionen
Das Geberit Pressgerät ist ausschliesslich für den Einsatz gemäss
dieser Betriebsanleitung bestimmt. Andere Verwendungen gelten als
nicht bestimmungsgemäss und können zu schweren Verletzungen
oder zum Tod führen.
Das Geberit Pressgerät ist nicht bestimmt für:
• Aufnahme von Pressaufsätzen anderer Hersteller
• Verwendung ohne eingesetzte Pressaufsätze
Das Geberit Pressgerät zusammen mit Geberit Pressaufsätzen ist
nicht bestimmt für:
• Verpressen von anderen Gegenständen als in der Betriebsanleitung
beschrieben, insbesondere von Rohren und Pressfittings anderer
Hersteller
427021600880296075-1 © 02-2018
968.243.00.0 (00)

DE
Qualifikation der Benutzer
Ohne geeignete Ausbildung können Benutzer die Gefährdungen, die
vom Geberit Pressgerät ausgehen, nicht erkennen und nicht richtig
einschätzen. Dadurch können sie sich selbst oder andere Personen
schwer verletzen.
• Das Geberit Pressgerät darf nur von Fachkräften für
Rohrleitungsinstallationen verwendet werden.
• Benutzer müssen mit den landesspezifischen
Sicherheitsvorschriften vertraut sein und diese anwenden.
• Benutzer, die zum ersten Mal mit dem Geberit Pressgerät arbeiten,
müssen sich den sicheren Umgang von einem Fachkundigen
erklären lassen oder an einem Fachlehrgang teilnehmen.
27021600880296075-1 © 02-2018
968.243.00.0 (00) 5

DE
Hinweise und Anleitungen befolgen
WARNUNG
Verletzungsgefahr durch Unachtsamkeit und
unsachgemässen Umgang
▶ Arbeitsbereich sauber und aufgeräumt halten.
▶ Kinder und andere Personen während der Benutzung des
Werkzeugs fernhalten.
▶ Werkzeug ausserhalb der Reichweite von Kindern in einem
verschlossenen Raum aufbewahren.
▶ Aufmerksam und mit Vernunft arbeiten.
▶ Für sicheren Stand sorgen und abnormale
Körperhaltungen vermeiden.
▶ Werkzeug nicht bei Müdigkeit oder unter Einfluss von
Alkohol, Drogen oder Medikamenten betreiben.
▶ Lange Haare, Kleidung und Handschuhe von beweglichen
Werkzeugteilen fernhalten.
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen dieses
Gerät versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können schwere Verletzungen verursachen.
▶ Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und
Anweisungen können Verletzungen verursachen.
• Vor Inbetriebnahme alle Sicherheitshinweise und Anweisungen des
Geberit Pressgeräts und der Geberit Pressbacke lesen und
beachten.
• Sicherheitshinweise der zu verwendenden Verbrauchsmittel lesen
und beachten.
• Alle Sicherheitshinweise und Anweisungen für zukünftigen
Gebrauch aufbewahren.
627021600880296075-1 © 02-2018
968.243.00.0 (00)

DE
Gefahr durch defekte Geberit Pressaufsätze vermeiden
Geberit Pressaufsätze (Pressbacken, Pressschlingen,
Zwischenbacken) sind beim Pressvorgang grossen Kräften
ausgesetzt und nutzen sich ab. Die Verwendung abgenutzter oder
beschädigter Pressaufsätze kann zu schweren Verletzungen oder
zum Tod durch wegfliegende Bruchstücke führen.
• Pressaufsätze nur in technisch einwandfreiem Zustand verwenden.
• Wartungsintervalle einhalten.
• Pressaufsätze regelmässig vor und nach jedem Einsatz auf Mängel
und Beschädigungen prüfen. Auf Materialrisse in Presskontur und
am Flansch prüfen.
• Bei Materialrissen gesamten Pressaufsatz nicht mehr verwenden.
Beschädigung der Geberit Pressaufsätze durch fehlerhafte
Verpressung vermeiden
WARNUNG
Verletzungsgefahr durch Verwendung falscher
Pressaufsätze
▶ Nur Pressaufsätze verwenden, die dem Durchmesser der
zu verarbeitenden Pressfittings entsprechen.
Geberit Pressaufsätze können durch fehlerhafte Verpressung oder
Verwendung beschädigt werden, beispielsweise durch das
Mitverpressen von Fremdkörpern.
• Nur Geberit Pressaufsätze verwenden, die mit dem
Kompatibilitätskennzeichen gekennzeichnet sind.
• Pressaufsatz auf dem Pressfitting nicht verkanten.
• Bei Verdacht auf Beschädigung des Pressaufsatzes den
Pressaufsatz ersetzen und den beschädigten Pressaufsatz von
einer autorisierten Fachwerkstatt prüfen lassen.
Persönliche Schutzausrüstung verwenden
Ohne geeignete Schutzausrüstung können Personen durch
wegfliegende Bruchstücke der Geberit Pressaufsätze schwer verletzt
oder getötet werden.
• Während des Pressvorgangs Schutzhelm und Schutzbrille tragen.
27021600880296075-1 © 02-2018
968.243.00.0 (00) 7

DE
Wartung und Reparaturen nur durch Fachwerkstätten
WARNUNG
Verletzungsgefahr durch austretendes Hydrauliköl
▶ Austretendes Hydrauliköl sofort entfernen.
▶ Bei Hautkontakt mit Hydrauliköl die betroffenen Stellen
sofort mit Wasser und Seife gründlich reinigen.
▶ Hydrauliköl in Augen oder Mund sofort mit Wasser
ausspülen und einen Arzt aufsuchen.
▶ Presswerkzeug bei Undichtheiten nicht mehr benutzen und
einer autorisierten Fachwerkstatt zukommen lassen.
Geberit Pressgeräte und Geberit Pressaufsätze, die nicht oder nicht
fachgerecht gewartet sind, können schwere Unfälle verursachen.
• Den Zeitpunkt der nächsten Wartung, der auf der Serviceplakette
angegeben ist, zwingend einhalten.
• Wartung und Reparaturen nur durch autorisierte Fachwerkstätten
durchführen lassen.
• Pressgerät und Pressaufsätze vorschriftsgemäss warten. →Siehe
„Wartungsregeln“, Seite16.
827021600880296075-1 © 02-2018
968.243.00.0 (00)

DE

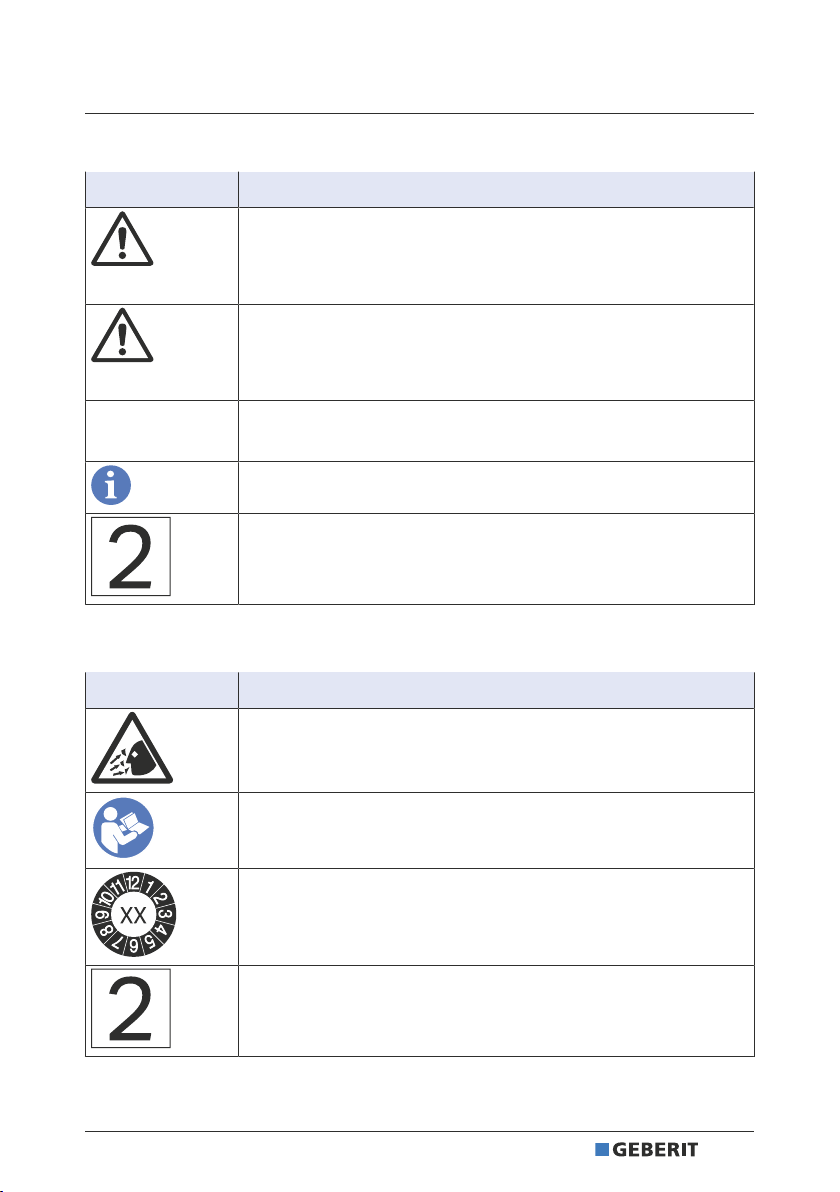

Symbolerklärung
Symbole in der Anleitung
Symbol Bedeutung
WARNUNG
Kennzeichnet eine Gefahr, die zum Tod oder zu
schwerer Verletzung führen kann, wenn sie nicht
vermieden wird.
VORSICHT
Kennzeichnet eine Gefahr, die zu Verletzungen
führen kann, wenn sie nicht vermieden wird.
ACHTUNG
Kennzeichnet eine Gefahr, die zu Sachschäden
führen kann, wenn sie nicht vermieden wird.
Weist auf eine wichtige Information hin.
Kompatibilitätskennzeichen: Nur Pressaufsätze mit
einem dieser Zeichen sind mit dem Pressgerät
kompatibel.
Symbole auf dem Presswerkzeug
Symbol Bedeutung
Gefahr durch wegfliegende Bruchstücke.
Sicherheitshinweise und Betriebsanleitung vor
Inbetriebnahme und Benutzung des Geräts lesen.
Serviceplakette: Gibt den Zeitpunkt der nächsten
Wartung an.
Kompatibilitätskennzeichen: Pressaufsätze mit
diesem Zeichen sind mit dem Pressgerät
kompatibel.
27021600880296075-1 © 02-2018
968.243.00.0 (00) 9

DE Produktbeschreibung

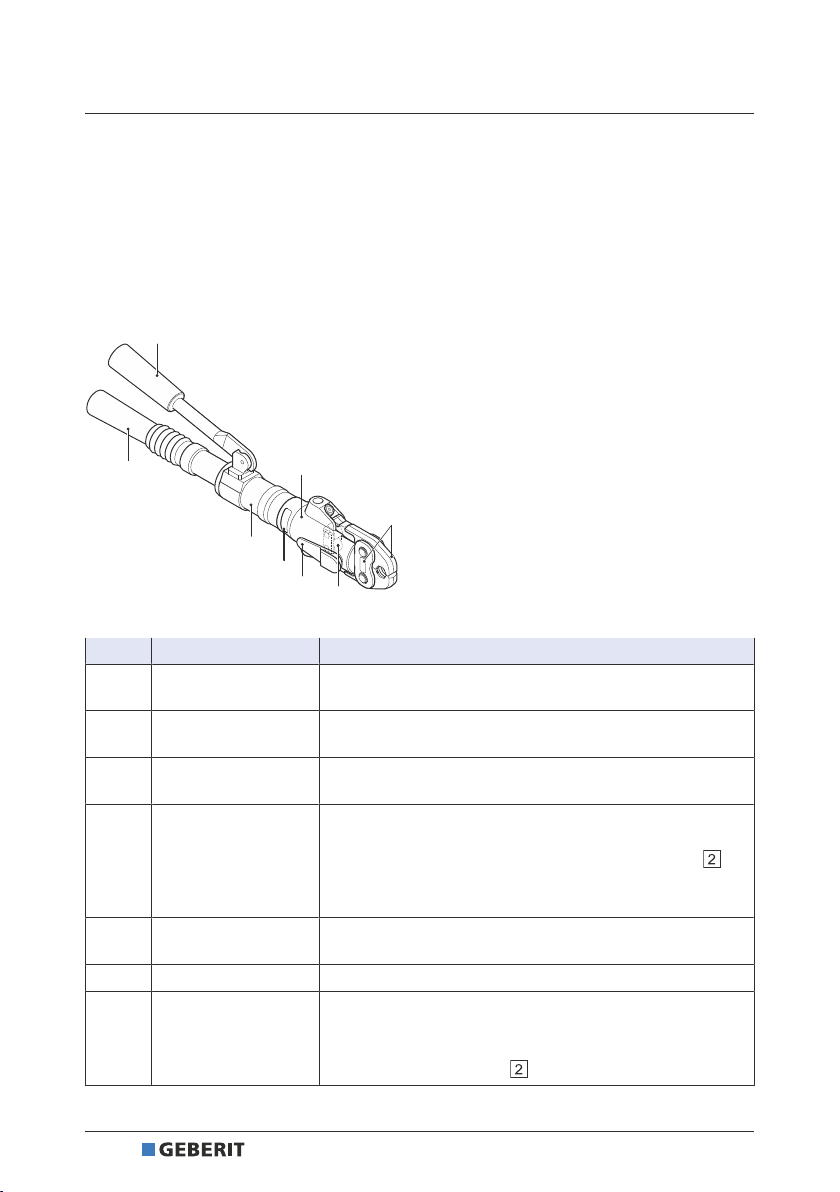

Aufbau und Funktion
Das Geberit Presswerkzeug MFP 2 besteht aus:
• Pressgerät mit Betriebsanleitung
• Pressbacken mit Kompatibilitätskennzeichen oder Zwischenbacken und Pressschlingen mit
Kompatibilitätskennzeichen
• Transporttasche
Die Ausstattung kann je nach Lieferumfang variieren.

Pos.-Nr. Bezeichnung Funktion/Beschreibung
1 Griff Durch Drehen des Griffs wird das Hydraulikventil geöffnet
oder geschlossen.
2 Pumpenhebel Durch Betätigen des Pumpenhebels, abwechselnd nach
oben und nach unten, wird verpresst.
3 Drehbarer Presskopf Um 180° drehbar. Lässt sich nur vor dem Verpressen dre-
hen.
4 Pressaufsatz
• Pressbacke oder Pressschlinge mit Zwischenbacke
entspricht dem Durchmesser des Pressfittings.
• Nur Pressaufsätze mit dem Kompatibilitätszeichen
sind mit dem Pressgerät kompatibel.
• Pressaufsatz mit Warnaufkleber
5 Rollenbereich Überträgt die Presskraft vom Presszylinder zum Pressauf-
satz.
6 Haltebolzen Hält den Pressaufsatz
7Warn- und Hinweis-
aufkleber
• Warnsymbol: Gefahr durch wegfliegende Bruchstücke
• Sicherheitshinweis: Betriebsanleitung vor Inbetriebnahme
und Benutzung des Geräts lesen
• Kompatibilitätszeichen:
10 27021600880296075-1 © 02-2018
968.243.00.0 (00)

DE
Pos.-Nr. Bezeichnung Funktion/Beschreibung
8 Presszylinder
Eine Pressautomatik gewährleistet, dass die Pressverbin-
dung vollständig ausgeführt wird. Aus Sicherheitsgründen
schaltet sich die Pressautomatik erst ein, wenn 20% der
Presskraft erreicht sind.
Technische Daten
Merkmal Wert
Nennkraft 32 kN
Nettogewicht 4,5 kg
Betriebstemperatur -20 – +60 °C
Autorisierte Fachwerkstatt für Deutschland
Inicom Service GmbH
Frau Vanessa Schulz
Gewerbestrasse 50
DE-88636 Illmensee
Tel.: [phone]
Autorisierte Fachwerkstätten
Adressen autorisierter Fachwerkstätten können bei den Geberit Vertriebsgesellschaften
erfragt oder über www.geberit.com abgerufen werden.
27021600880296075-1 © 02-2018
968.243.00.0 (00) 11

DE Bedienung

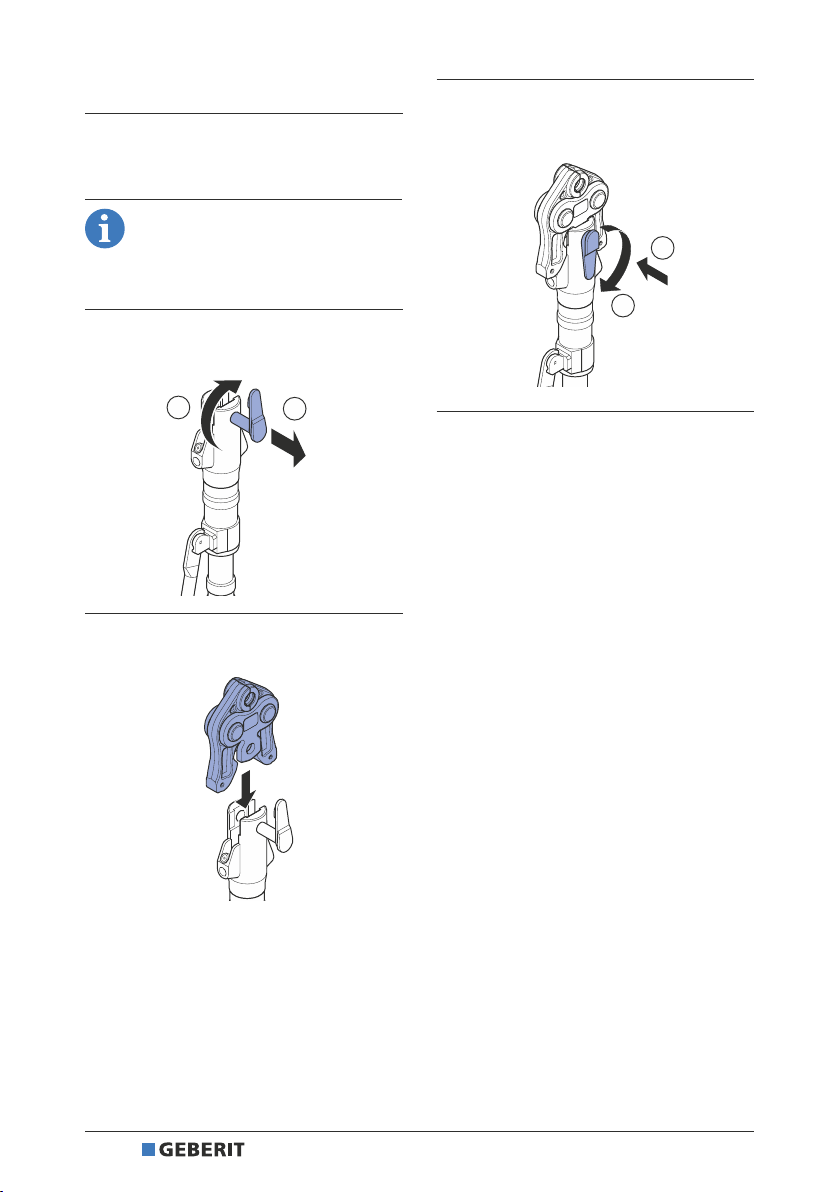

Geberit Pressaufsätze
einsetzen
Bedienungsanleitungen der Geberit
Pressaufsätze beachten.
Pressaufsätze gemäss
Sicherheitskapitel prüfen.
1Haltebolzen um 180° nach vorne
drehen und herausziehen.

2Pressaufsatz in das Pressgerät
einsetzen.
3Haltebolzen bis zum Anschlag
hineindrücken und um 180° nach
hinten drehen.

Ergebnis
✓ Presswerkzeug ist betriebsbereit.
12 27021600880296075-1 © 02-2018
968.243.00.0 (00)

DE
Verpressen mit Geberit
Pressaufsätzen
WARNUNG
Verletzungsgefahr durch
wegfliegende Bruchstücke
▶ Schutzbrille und Schutzhelm
tragen.
WARNUNG
Verletzungsgefahr durch
Verwendung falscher
Pressaufsätze
▶ Nur Pressaufsätze
verwenden, die dem
Durchmesser der zu
verarbeitenden Pressfittings
entsprechen.
Zur besseren Bedienbarkeit kann der
Presskopf des Pressgeräts vor dem
Verpressen in sämtliche Positionen
bis zu 180° gedreht werden. Der
Presskopf lässt sich nur vor dem
Pressvorgang drehen.
Voraussetzung
– Rohrenden sind entgratet und sauber.
– Rohrstück und Pressfitting sind gemäss
Montageanleitung des
Rohrleitungssystems
zusammengesteckt.
– Pressaufsatz ist korrekt eingesetzt.

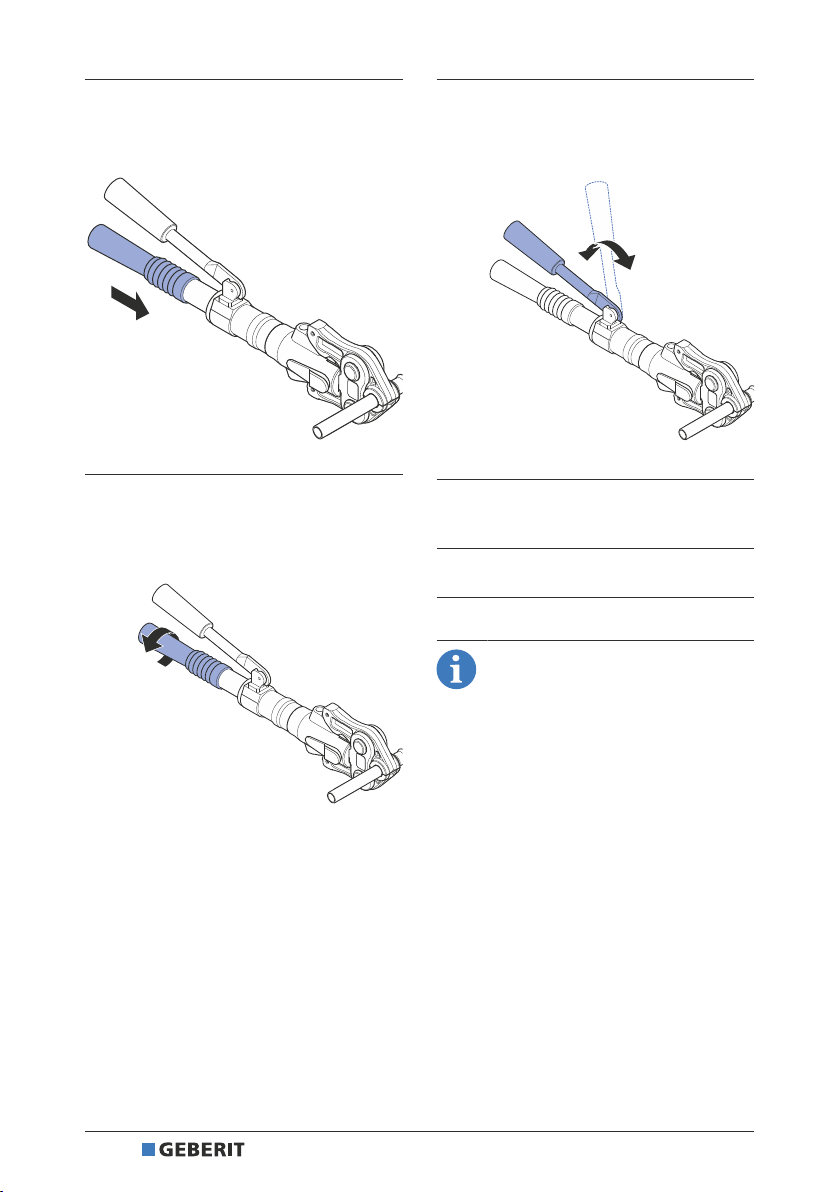

– Hydraulikventil des Pressgeräts ist
geöffnet und Griff ist nach hinten
geschoben.
1Pressaufsatz korrekt auf den
Pressfitting setzen und nicht
verkanten. → Siehe
Bedienungsanleitung der jeweiligen
Pressaufsätze.
VORSICHT
Quetschgefahr
▶ Hände vom Pressaufsatz
fernhalten.
27021600880296075-1 © 02-2018
968.243.00.0 (00) 13

DE 2Griff nach vorne schieben, bis
Rollentrieb an Pressaufsatz anliegt.
3Griff nach rechts bis zum Anschlag
drehen. Hydraulikventil wird
geschlossen.
4Pumpenhebel abwechselnd nach
oben und nach unten betätigen, bis
Abschaltgeräusch hörbar und
Pumpenhebel leichtgängig ist.
✓ Pressvorgang ist abgeschlossen.
5Griff nach links bis zum Anschlag
drehen. Hydraulikventil wird geöffnet.
6Griff nach hinten zurückschieben.
7Pressaufsatz vom Pressfitting lösen.
Eine Pressautomatik gewährleistet,
dass die Pressverbindung
vollständig ausgeführt wird. Aus
Sicherheitsgründen schaltet sich die
Pressautomatik erst ein, wenn 20%
der Presskraft erreicht sind. Bis
dahin kann der Pressvorgang
unterbrochen werden, indem der
Griff gegen den Uhrzeigersinn
gedreht und damit das
Hydraulikventil geöffnet wird. Nach
dem Einschalten der Pressautomatik
kann der Pressvorgang nicht mehr
unterbrochen werden. Der
Pumpenhebel muss weiter betätigt
werden, bis der Pressvorgang
beendet ist.
14 27021600880296075-1 © 02-2018
968.243.00.0 (00)

DE
Störungen beheben
Fehler Ursache Massnahme
Pressaufsatz kann nicht
vollständig geöffnet und
über den Pressfitting ge-
führt werden.
Rollentrieb liegt zu
nahe am Pressauf-
satz.
1. Griff nach links bis zum Anschlag
drehen. Hydraulikventil wird geöffnet.
2. Griff nach hinten zurückschieben.
3. Pressaufsatz erneut öffnen und
korrekt auf den Pressfitting setzen.
4. Griff nach vorne schieben, bis
Rollentrieb an Pressaufsatz anliegt.
5. Griff nach rechts bis zum Anschlag
drehen. Hydraulikventil wird
geschlossen.
27021600880296075-1 © 02-2018
968.243.00.0 (00) 15

DE Instandhaltung
Wartungsregeln
Intervall Wartungsarbeit
Regelmässig (vor dem Ein-
satz, zu Beginn des Arbeits-
tags)
▶ Presswerkzeug auf äussere sicherheitsrelevante Mängel
und Beschädigungen prüfen, insbesondere auf
austretendes Hydrauliköl.
▶ Pressgerät reinigen und schmieren.
▶ Pressaufsätze reinigen und auf Mängel, insbesondere
Materialanrisse, überprüfen.
▶ Pressaufsätze schmieren. → Siehe Bedienungsanleitung
der jeweiligen Pressaufsätze.
Nach spätestens einem Jahr
gemäss Angaben auf der
Serviceplakette.
▶ Presskraft und Verschleisszustand durch eine autorisierte
Fachwerkstatt prüfen lassen.
Geberit Pressgerät reinigen
und schmieren
ACHTUNG
Geräteschaden durch Feuchtigkeit und
Nässe
▶ Pressgerät niemals mit Wasser oder
anderen Flüssigkeiten reinigen.
1Rollentrieb, Rollentriebführung und
Haltebolzen des Pressgeräts
reinigen.
2Schmutz auspinseln.
VORSICHT
Gesundheitsschädliche
Inhaltsstoffe
▶ Sicherheitshinweise der
verwendeten Schmiermittel
beachten.
3Rollentrieb, Rollentriebführung und
Haltebolzen mit BRUNOX® Turbo-
Spray® schmieren.
4Überschüssiges Schmiermittel mit
einem saugfähigen Tuch abwischen.
16 27021600880296075-1 © 02-2018
968.243.00.0 (00)

DE
Lagerung Geberit Pressgerät
Um eine lange Lebensdauer des Pressgeräts zu gewährleisten, folgende Punkte bei der
Lagerung beachten:
• Pressgerät ohne eingesetzte Pressaufsätze lagern.
• Pressgerät staubgeschützt in Transporttasche, nur in trockenen Räumen aufbewahren.
• Pressgerät mit geöffnetem Hydraulikventil und nach hinten zurückgeschobenem Griff
lagern.
Entsorgung
Entsorgung ausgedienter Geberit Pressgeräte
Geberit Pressgeräte bestehen aus hochwertigem Stahl und beinhalten Hydrauliköl. Daher
gehören ausgediente Pressgeräte nicht in den Restmüll. Sie sind zur fachgerechten
Entsorgung direkt an Geberit zurückzugeben oder einer örtlichen Annahmestelle für Geräte/
Altmetall zukommen zu lassen.
27021600880296075-1 © 02-2018
968.243.00.0 (00) 17

EN General information
Note on this document
The original instructions were written in German. All other language versions are translations
of the original instructions.
Basic safety notes
Intended use
The Geberit pressing tool is exclusively used for pressing Geberit
pressing system pipes and pressfittings.
Only use Geberit pressing attachments (pressing jaws, pressing
collars and adapter jaws) that carry the compatibility mark .
The following Geberit pressing system dimensions may be pressed:
• Geberit Mapress pressing system up to dimension 66.7mm
• Geberit Mepla pressing system, all dimensions
• Geberit Volex pressing system, all dimensions
The Geberit pressing tool is exclusively intended to be used in
accordance with these operating instructions. Other uses are deemed
to be improper and can lead to serious injury or death.
The Geberit pressing tool is not intended for:
• use with other manufacturers' pressing attachments
• use without pressing attachments inserted
The Geberit pressing tool together with Geberit pressing attachments
is not intended for:
• pressing objects other than those described in the operating
instructions, especially other manufacturers' pipes and pressfittings
User qualifications
Without suitable training, users cannot detect or may incorrectly
estimate the hazards presented by the Geberit pressing tool. They
are therefore at risk of seriously injuring themselves or others.
• Skilled persons qualified in pipe installations only may be permitted
to use the Geberit pressing tool.
• Users must be conversant with and apply country-specific safety
regulations.
18 27021600880296075-1 © 02-2018
968.243.00.0 (00)

EN
•
Users working with the Geberit pressing tool for the first time must
have been instructed by an expert in the safe handling of the
pressing tool or have attended a specialist course.
Following information and instructions
WARNING
Risk of injury from inattention and incorrect handling
▶ Keep the working area clean and tidy.
▶ Keep children and other persons at a safe distance while
using the tool.
▶ Store the tool in a locked room out of the reach of children.
▶ Work carefully and sensibly.
▶ Make sure your footing is secure and avoid abnormal body
positions.
▶ Do not use the tool if tired or under the influence of alcohol,
drugs or medication.
▶ Keep long hair, clothing and gloves away from moving
parts of the tool.
WARNING
Read all safety warnings, instructions, illustrations and
specifications provided with this power tool.
Failure to follow all the instructions listed below may result in
electric shock, fire and/or serious injury.
▶ Save all warnings and instructions for future reference.
Failure to observe the safety notes and instructions can lead to
injuries.
• Read through and observe all safety notes and instructions relating
to the Geberit pressing tool Geberit and pressing jaw before
commissioning.
• Read and observe the safety notes for the consumables used.
• Retain all safety notes and instructions for future use.
27021600880296075-1 © 02-2018
968.243.00.0 (00) 19

EN
Avoiding hazards caused by defective Geberit pressing
attachments
Geberit pressing attachments (pressing jaws, pressing collars,
adapter jaws) are exposed to a great deal of stress during the
pressing procedure and will wear out. The use of worn or damaged
pressing attachments can lead to serious injuries or death as a result
of flying fragments.
• Only use pressing attachments if they are in perfect working order.
• Adhere to maintenance intervals.
• Regularly inspect pressing attachments for defects and damage
before and after every use. Check for incipient cracks in the
pressing contour and on the flange.
• If incipient cracks are detected in the pressing attachment, cease
using it.
Avoiding damage to Geberit pressing attachments caused by
faulty pressing operations
WARNING
Risk of injury caused by the use of incorrect pressing
attachments
▶ Only use pressing attachments that correspond to the
diameter of the pressfittings to be processed.
Geberit pressing attachments can be damaged by faulty pressing
operations or use such as by being pressed by foreign bodies.
• Only use Geberit pressing attachments that carry the compatibility
mark .
• Do not tilt the pressing attachment on the pressfitting.
• If you suspect that the pressing attachment is damaged, replace it
and have the damaged pressing attachment tested by an
authorised repair shop.
20 27021600880296075-1 © 02-2018
968.243.00.0 (00)
