GEBERIT FLOWFIT
USER MANUAL
BEDIENUNGSANLEITUNG
MODE DʼEMPLOI
ISTRUZIONI PER L’USO

Deutsch ................................................................................ 4
English.................................................................................. 18
Français................................................................................ 32
Italiano.................................................................................. 47
Nederlands........................................................................... 62
Slovenščina ......................................................................... 76
7301869451-1 © 04-2020
969.975.00.0(00) 3

DE
Grundlegende Sicherheitshinweise
Bestimmungsgemässe Verwendung
Die Geberit FlowFit Pressbacken dienen aussch-
liesslich dazu, Geberit FlowFit Systemrohre und
Pressfittings zu verpressen.
Geberit empfiehlt, Geberit FlowFit Pressbacken
nur in folgenden Pressgeräten zu verwenden:
• Geberit Pressgeräte, die mit dem gleichen Kom-
patibilitätskennzeichen oder wie die Geberit
FlowFit Pressbacke gekennzeichnet sind.
Andere Pressgeräte wurden von Geberit nicht auf
ihre Tauglichkeit für Geberit FlowFit Pressbacken
geprüft. Die Verwendung von Pressgeräten mit zu
hoher Presskraft kann die Lebensdauer der
Pressbacken erheblich reduzieren.
Nur Geberit FlowFit Pressbacken verwenden, die
dem Durchmesser der zu verarbeitenden Geberit
FlowFit Pressfittings entsprechen.
Geberit FlowFit Pressbacken dürfen nur von
Fachkräften für Rohrleitungsinstallationen verwen-
det werden.
47301869451-1 © 04-2020
969.975.00.0(00)

DE
Nicht bestimmungsgemässe Verwendung
Die Geberit FlowFit Pressbacken sind aussch-
liesslich für den Einsatz gemäss dieser Bedie-
nungsanleitung bestimmt. Andere Verwendungen
gelten als nicht bestimmungsgemäss und können
zu Verletzungen führen.
Qualifikation der Benutzer
Ohne geeignete Ausbildung können Benutzer die
Gefährdungen, die vom Pressvorgang ausgehen,
nicht erkennen oder nicht richtig einschätzen.
Dadurch können sie sich selbst oder andere Per-
sonen verletzen.
• Benutzer müssen mit den landesspezifischen
Sicherheitsvorschriften vertraut sein und diese
anwenden.
• Benutzer, die zum ersten Mal mit Geberit Press-
backen arbeiten, müssen sich den sicheren
Umgang von einem Fachkundigen erklären las-
sen oder an einem Fachlehrgang teilnehmen.
7301869451-1 © 04-2020
969.975.00.0(00) 5

DE
Hinweise und Anleitungen befolgen
Versäumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können Verletzungen
verursachen.
• Vor Inbetriebnahme alle Sicherheitshinweise
und Anweisungen des Pressgeräts und der
Geberit Pressbacke lesen und beachten.
• Sicherheitshinweise der zu verwendenden Ver-
brauchsmittel lesen und beachten.
• Alle Sicherheitshinweise und Anweisungen für
zukünftigen Gebrauch aufbewahren.
Gefahr durch defekte Geberit Pressbacken
vermeiden
Die Geberit Pressbacken sind beim Pressvorgang
grossen Kräften ausgesetzt und nutzen sich ab.
Die Verwendung abgenutzter oder beschädigter
Pressbacken kann zu Verletzungen führen.
• Pressbacken nur in technisch einwandfreiem
Zustand verwenden.
• Pressbacken regelmässig warten. → Siehe
Wartungsregeln Geberit Pressbacken.
• Pressbacken nur in trockenen Räumen aufbe-
wahren.
67301869451-1 © 04-2020
969.975.00.0(00)

DE
• Pressbacken in Transportkoffer, stossgeschützt
transportieren.
• Pressbacken regelmässig vor und nach jedem
Einsatz auf Mängel und Beschädigungen prü-
fen. Insbesondere auf Materialanrisse in Press-
kontur und an Flanschen prüfen.
• Bei Materialanrissen Pressbacken sofort aus-
mustern, als defekt kennzeichnen und nicht
mehr verwenden.
Beschädigung der Geberit Pressbacken
durch fehlerhafte Verpressung vermeiden
Die Geberit Pressbacken können durch fehler-
hafte Verpressung oder Verwendung, wie zum
Beispiel das Mitverpressen von Fremdkörpern,
beschädigt werden.
• Pressbacken auf dem Pressfitting nicht verkan-
ten.
• Bei Verdacht auf Beschädigung der Pressba-
cken (zum Beispiel bei scharfen Kanten auf dem
Pressfitting nach dem Pressvorgang), diese
ersetzen.
7301869451-1 © 04-2020
969.975.00.0(00) 7

DE
Persönliche Schutzausrüstung verwenden
Ohne geeignete Schutzausrüstung können Perso-
nen verletzt werden. Während des Pressvorgangs
Schutzhelm, Schutzbrille und Sicherheitsschuhe
tragen.
87301869451-1 © 04-2020
969.975.00.0(00)

DE
Symbolerklärung
Symbole in der Anleitung
Sym-
bol Bedeutung
VORSICHT
Kennzeichnet eine Gefahr, die zu Verlet-
zungen führen kann, wenn sie nicht ver-
mieden wird.
ACHTUNG
Kennzeichnet eine Gefahr, die zu Sach-
schäden führen kann, wenn sie nicht ver-
mieden wird.
Weist auf eine zusätzliche Information
hin.
Weist darauf hin, dass eine Sichtkontrolle
durchgeführt werden muss.
Weist auf die richtige Anwendung hin.
7301869451-1 © 04-2020
969.975.00.0(00) 9

DE
Sym-
bol Bedeutung
Kompatibilitätskennzeichen: Weist auf die
Verwendung von kompatiblen Press-
geräten hin.
Symbole auf dem Produkt
Sym-
bol Bedeutung
Beiliegende Sicherheitshinweise und
Anleitung vor Inbetriebnahme und Benut-
zung des Geberit Pressaufsatzes lesen.
Kompatibilitätskennzeichen: Weist auf die
Verwendung von kompatiblen Press-
geräten hin.
10 7301869451-1 © 04-2020
969.975.00.0(00)

DE

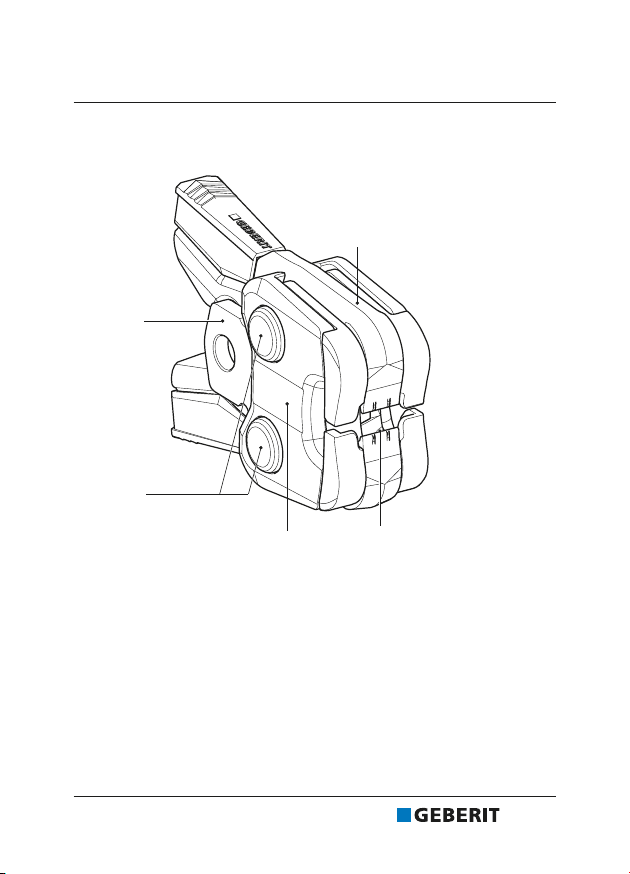

Produktbeschreibung
Aufbau der Geberit FlowFit Pressbacken

1 Backenhebel
2 Pressspitze
3 Lasche mit Dimensionsangabe
4 Backengelenke
5 Flansch
7301869451-1 © 04-2020
969.975.00.0(00) 11

DE
Bedienung
Geberit FlowFit Pressbacke in das Pressgerät einset-
zen
VORSICHT
Verletzungsgefahr durch Herunterfallen der ungesi-
cherten Geberit Pressaufsätze
▶Beim Einsetzen der Geberit Pressaufsätze (Pressba-
cken, Zwischenbacken) in die Werkzeugaufnahme
Pressgerät aufrecht halten.
ACHTUNG
Geräteschaden durch fehlerhafte Verwendung
▶Nur Geberit Pressaufsätze (Pressbacken, Pressschlingen,
Zwischenbacken) verwenden, die dasselbe Kompatibilitäts-
kennzeichen tragen wie das Pressgerät.
▶Geberit Pressbacke gemäss Beschrieb in das Pressgerät
einsetzen . →Siehe Betriebsanleitung des jeweiligen Press-
geräts.
12 7301869451-1 © 04-2020
969.975.00.0(00)

DE
Verpressen mit Geberit FlowFit Pressbacke
1Zum Öffnen der Geberit Pressbacke die Enden der Backen-
hebel zusammendrücken. Die geöffnete Pressbacke auf den
Pressindikator des Geberit Pressfittings setzen.
2Sicherstellen, dass die Geberit Pressbacke korrekt auf dem
Pressindikator des Geberit Pressfittings platziert ist.
3Beide Enden der Backenhebel loslassen.
7301869451-1 © 04-2020
969.975.00.0(00) 13

DE
VORSICHT
Quetschgefahr
▶Hände von der Geberit Pressbacke fernhalten.
ACHTUNG
Beschädigung der Geberit Pressbacke durch Fehlverpres-
sung
Durch eine Fehlverpressung kann die Geberit Pressbacke
beschädigt werden.
▶Beschädigte Pressbacke ersetzen und ausmustern.
ACHTUNG
Undichte Verbindung durch Fehlverpressung
▶Fehlverpresste Verbindung ersetzen. Sie darf nicht nachver-
presst werden.
4Geberit Pressfitting verpressen. →Siehe Betriebsanleitung
des jeweiligen Pressgeräts.
14 7301869451-1 © 04-2020
969.975.00.0(00)

DE

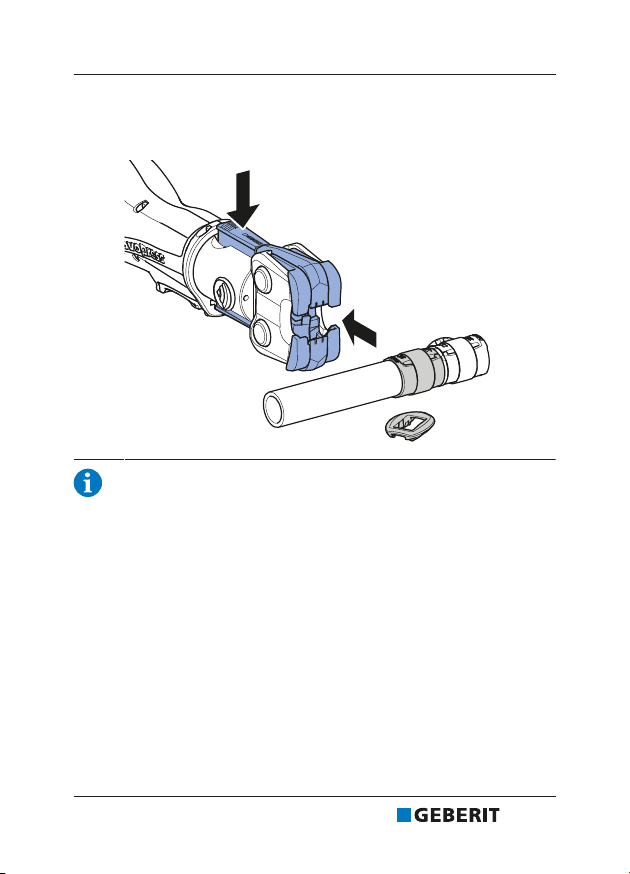

5Die Enden der Backenhebel zusammendrücken und Geberit
Pressbacke vom Geberit Pressfitting lösen. Presskontur prü-
fen.
Falls eine Pressverbindung nicht vollständig verpresst ist,
zum Beispiel bei einem Stromunterbruch, muss sie nachver-
presst werden. Eine Nachpressung wird wie eine normale
Verpressung ausgeführt. Bei der Nachpressung kann das
Presswerkzeug je nach Vorpressung einen grossen Leer-
hub zurücklegen.
7301869451-1 © 04-2020
969.975.00.0(00) 15

DE
Instandhaltung
Wartungsregeln Geberit Pressbacken
Die vorliegenden Geberit FlowFit Pressbacken sind wartungsarm
und benötigen bei bestimmungsgemässer Verwendung keine Prü-
fung durch autorisierte Fachwerkstätten. Trotzdem müssen Press-
backen gewartet werden. Pressbacken, die nicht oder nicht fachge-
recht gewartet sind, können Unfälle mit Verletzungen verursachen.
Nachfolgend beschriebene Wartungsintervalle und Wartungsarbei-
ten zwingend einhalten:
Wartungsintervall Wartungsarbeit
Regelmässig, vor
dem Einsatz, zu
Beginn des
Arbeitstags
▶Geberit FlowFit Pressbacke auf äussere
Mängel wie Beschädigungen, Materialan-
risse, Roststellen und andere Abnut-
zungserscheinungen prüfen. Falls Män-
gel vorliegen, Pressbacke ersetzen.
▶Ablagerungen an den Pressspitzen ent-
fernen.
▶Die Pressspitzen mit BRUNOX®Turbo-
Spray® einsprühen und mit einem Tuch
reinigen.
▶Leichtgängigkeit der Backenhebel prü-
fen. Auf Verschmutzung zwischen den
Backenhebel prüfen. Falls nötig Backen-
hebel reinigen und mehrfach betätigen,
bis Leichtgängigkeit wiederhergestellt ist.
16 7301869451-1 © 04-2020
969.975.00.0(00)

DE
Wartungsintervall Wartungsarbeit
Regelmässig, alle
6Monate
▶Geberit FlowFit Pressbacke mit Geberit
FlowFit PowerTest auf zulässigen
Abstand zwischen den Pressspitzen und
ausreichende Presskraft prüfen. Falls
Mängel bei der Prüfung vorliegen, Press-
backe, Pressgerät und PowerTest einer
autorisierten Fachwerkstatt zukommen
lassen.
Autorisierte Fachwerkstätten
Adressen autorisierter Fachwerkstätten können bei den Geberit
Vertriebsgesellschaften erfragt werden.
Entsorgung
Entsorgung von Geberit Pressbacken
Die Geberit Pressbacken bestehen aus Stahl. Daher gehören aus-
gediente Geberit Pressbacken nicht in den Restmüll. Sie sind zur
fachgerechten Entsorgung direkt an Geberit zurückzugeben oder
einer örtlichen Annahmestelle für Altmetall zukommen zu lassen.
Konformität
Konformitätserklärung zu Geberit Pressbacken
Geberit Pressbacken sind Teil eines Systems und haben keine
eigene Konformitätserklärung. Entsprechende Konformitätser-
klärungen liegen den Pressgeräten bei.
Dokumentationsbeauftragter
Werner Trefzer, Technical Documentation, Geberit International
AG, CH-8645 Jona, Schweiz
7301869451-1 © 04-2020
969.975.00.0(00) 17

EN
Basic safety notes
Intended use
The Geberit FlowFit pressing jaws are intended
exclusively for pressing Geberit FlowFit system
pipes and pressfittings.
Geberit recommends using Geberit FlowFit
pressing jaws in the following pressing tools only:
• Geberit pressing tools that carry the same
compatibility mark or as the Geberit FlowFit
pressing jaw.
Other pressing tools have not been tested by
Geberit in terms of their suitability for the Geberit
FlowFit pressing jaws. Using pressing tools with
excessive pressing force can significantly reduce
the service life of the pressing jaws.
Only use Geberit FlowFit pressing jaws that
correspond to the diameter of the Geberit FlowFit
pressfittings to be processed.
Only skilled persons qualified in pipe installations
are permitted to use Geberit FlowFit pressing
jaws.
18 7301869451-1 © 04-2020
969.975.00.0(00)

EN
Improper use
The Geberit FlowFit pressing jaws are exclusively
intended to be used in accordance with this user
manual. Other uses are deemed to be improper
and can lead to injury.
User qualifications
Without suitable training, users cannot detect or
may incorrectly estimate the hazards presented
by the pressing procedure. They are therefore at
risk of injuring themselves or others.
• Users must be conversant with and apply
country-specific safety regulations.
• Users working with the Geberit pressing jaws for
the first time must have been instructed by an
expert in the safe handling of the pressing jaws
or have attended a specialist course.
Following information and instructions
Failure to observe the safety notes and
instructions can lead to injuries.
• Read through and observe all safety notes and
instructions relating to the Geberit pressing tool
and pressing jaw before commissioning.
7301869451-1 © 04-2020
969.975.00.0(00) 19

EN •
Read and observe the safety notes for the
consumables used.
• Retain all safety notes and instructions for future
use.
Avoiding hazards caused by defective
Geberit pressing jaws
Geberit pressing jaws are exposed to serious
forces during the pressing procedure and wear
out. The use of worn or damaged pressing jaws
can lead to injuries.
• Only use the pressing jaws if they are in perfect
working order.
• Maintain the pressing jaws regularly. → See
maintenance regulations for Geberit pressing
jaws.
• Only store the pressing jaws in dry rooms.
• Transport pressing jaws in shock-protected
transport cases.
• Regularly inspect pressing jaws for defects and
damage before and after every use. Inspect the
pressing jaws particularly for incipient cracks in
the pressing contour and on the flanges.
20 7301869451-1 © 04-2020
969.975.00.0(00)
