Gima TRIS User manual

1
CARRELLO TRIS
TRIS TROLLEY
CHARIOT TRIS
WAGEN TRIS
CARRO TRIS
CARRINHO TRIS
Gima S.p.A.
Via Marconi, 1 - 20060 Gessate (MI) Italy
[e-mail] - [e-mail]
www.gimaitaly.com
Made in Italy
27438
M27438-M-Rev.5.03.20
•Ènecessariosegnalarequalsiasiincidentegraveverificatosiinrelazioneal
dispositivomedicodanoifornitoalfabbricanteeall’autoritàcompetentedelloStato
membroincuisihasede.
•Allseriousaccidentsconcerningthemedicaldevicesuppliedbyusmustbe
reportedtothemanufacturerandcompetentauthorityofthememberstatewhere
yourregisteredofficeislocated.
•Ilestnécessairedesignalertoutaccidentgravesurvenuetliéaudispositifmédical
quenousavonslivréaufabricantetàl’autoritécompétentedel’étatmembreoùon
alesiègesocial.
•JederschwereUnfallimZusammenhangmitdemvonunsgeliefertenmedizinischen
GerätmussunbedingtdemHerstellerundderzuständigenBehördedes
Mitgliedsstaats,indemdasGerätverwendetwird,gemeldetwerden.
•EsnecesarioinformaralfabricanteyalaautoridadcompetentedelEstadomiembro
enelqueseencuentralasedesobrecualquierincidentegravequehayaocurridoen
relaciónconelproductosanitarioquelehemossuministrado.
•ÉnecessárionotificaraofabricanteeàsautoridadescompetentesdoEstado-membro
ondeeleestásediadoqualqueracidentegraveverificadoemrelaçãoaodispositivo
médicofornecidopornós.

2
ITALIANO
ATTENZIONE! Gli operatori devono leggere e capire completamente questo manuale prima di
utilizzare il prodotto.
INTRODUZIONE
Ai ni del regolamento (UE) 2017/745 il prodotto rientra nei DISPOSITIVI MEDICI DI CLASSE I.
Si consiglia di leggere attentamente il seguente manuale prima di utilizzare il presidio.
DESCRIZIONE
Il carrello Nuovo Tris è un pratico carrello a tre piani in lamiera verniciata, dotato di 4 ruote in nylon e
due comode maniglie laterali, adatto al sostegno e/o trasporto di piccoli elettromedicali.
COMPONENTI:
-N. 3 Ripiani in lamiera 15/10
-N. 2 Struttura in tubolare ovale 40 x 20 x 1.5
-N. 2 Maniglie (già ssate al primo ripiano)
-N. 4 Ruote Ø 50 mm
Sacchetto con materiale di montaggio:
-N. 12 coppie viti TBE 8 x 16 + rondelle
-N. 4 perni inseriti nelle ruote
-N. 2 BRUGOLE da 5 mm
ISTRUZIONI DI MONTAGGIO:
Iniziare la fase di montaggio
predisponendo un piano orizzontale di lavoro stabile.
1. Prendere una struttura ed iniziare dal primo ripiano
e montare i successivi ripiani sempre dallo stesso lato.

3ITALIANO
DETTAGLIO A ➞
2.
INTERNO ESTERNO
Avvitare il ripiano alla struttura
tramite la viteria in dotazione
aiutandosi con le 2 chiavi a brugola
Fissati i tre ripiani dallo stesso lato, passare al lato successivo.
3. Completata la fase di montaggio dei ripiani, capovolgere il carrello appoggiando il primo ripiano e i
gommini neri sul piano di lavoro e passare al ssaggio delle ruote.
4. Avvitare i perni al telaio e successivamente inserire le ruote nel perno aiutandosi con un colpetto di
martello.
DETTAGLIO B ➞
Avvitare i perni nel lato
inferiore della struttura
Inserire le ruote nel
perno con un colpetto di
materllo

4
ITALIANO
SCHEDA TECNICA
Misure Carrello 47 x4 1 h 83 cm
Ripiano 40 x 30 cm
(scatola 94,5 x 10 x 46)
Peso 11,3 kg (12,5 con scatola)
Portata massima 40 kg
AVVERTENZE D’USO!
-Vericare che i dadi del bloccaggio siano ben stretti.
-Attenersi alle portate massime indicate nelle schede tecniche.
-Evitare il contatto diretto con ferite aperte.
-Non adatto all’uso in ambienti aperti.
MANUTENZIONE E PULIZIA
-Utilizzare solo ricambi originali.
-Controllare periodicamente tutti i punti di ssaggio.
-Per conservarlo al meglio, si consiglia di evitare l’esposizione prolungata ai raggi solari; il contatto con
ambienti salini; il deposito in ambienti molto umidi.
-Lavare le superci in acciaio inox con acqua saponata ed usare disinfettanti appositi.
-Risciacquare con un panno bagnato ed asciugare con cura.
-Non versare sulle superci detergenti a base di cloro o ammoniaca, sostanze grasse ed oleose.
-Non usare per la pulizia utensili contenenti ferro. Se necessaria la disinfezione usare solo prodotti
idonei non corrosivi.
Conservare al riparo dalla
luce solare
Dispositivo medico conforme
al regolamento (UE) 2017/745
Conservare in luogo fresco
ed asciutto
Codice prodotto Leggere le istruzioni per l’uso Fabbricante
Attenzione: Leggere e seguire
attentamente le istruzioni
(avvertenze) per l’uso
Numero di lotto Dispositivo medico
CONDIZIONI DI GARANZIA GIMA
Si applica la garanzia B2B standard Gima di 12 mesi.

5ENGLISH
ATTENTION! The operators must carefully read and completely understand the present manual
before using the product.
INTRODUCTION
In accord with Regula tion (EU) 2017/745, this product is part of the CLASS I MEDICAL DEVICES.
You should carefully read this manual before using this medical device.
DESCRIPTION
The New Tris is a practical trolley with three shelves made painted sheet metal, equipped with 4 nylon
castors and two lateral handles for easy moving, suitable to support and transport small electromedical
instruments.
COMPONENTS:
-N. 3 15/10 sheet metal shelves
-N. 2 oval tubular strucutres 40 x 20 x 1.5
-N. 2 handles (already  xed to the  rst shelf)
-N. 4 wheels Ø 50 mm

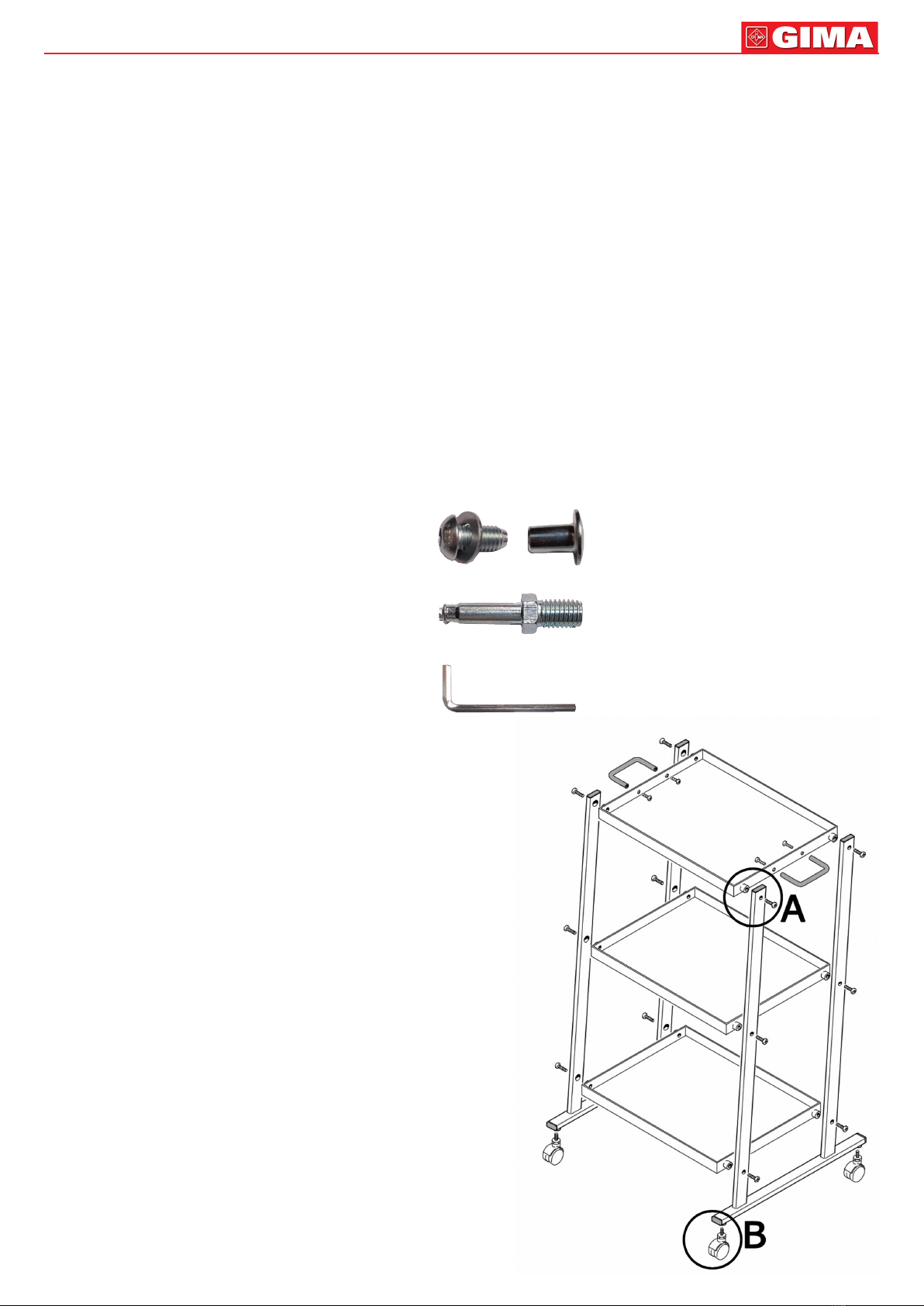

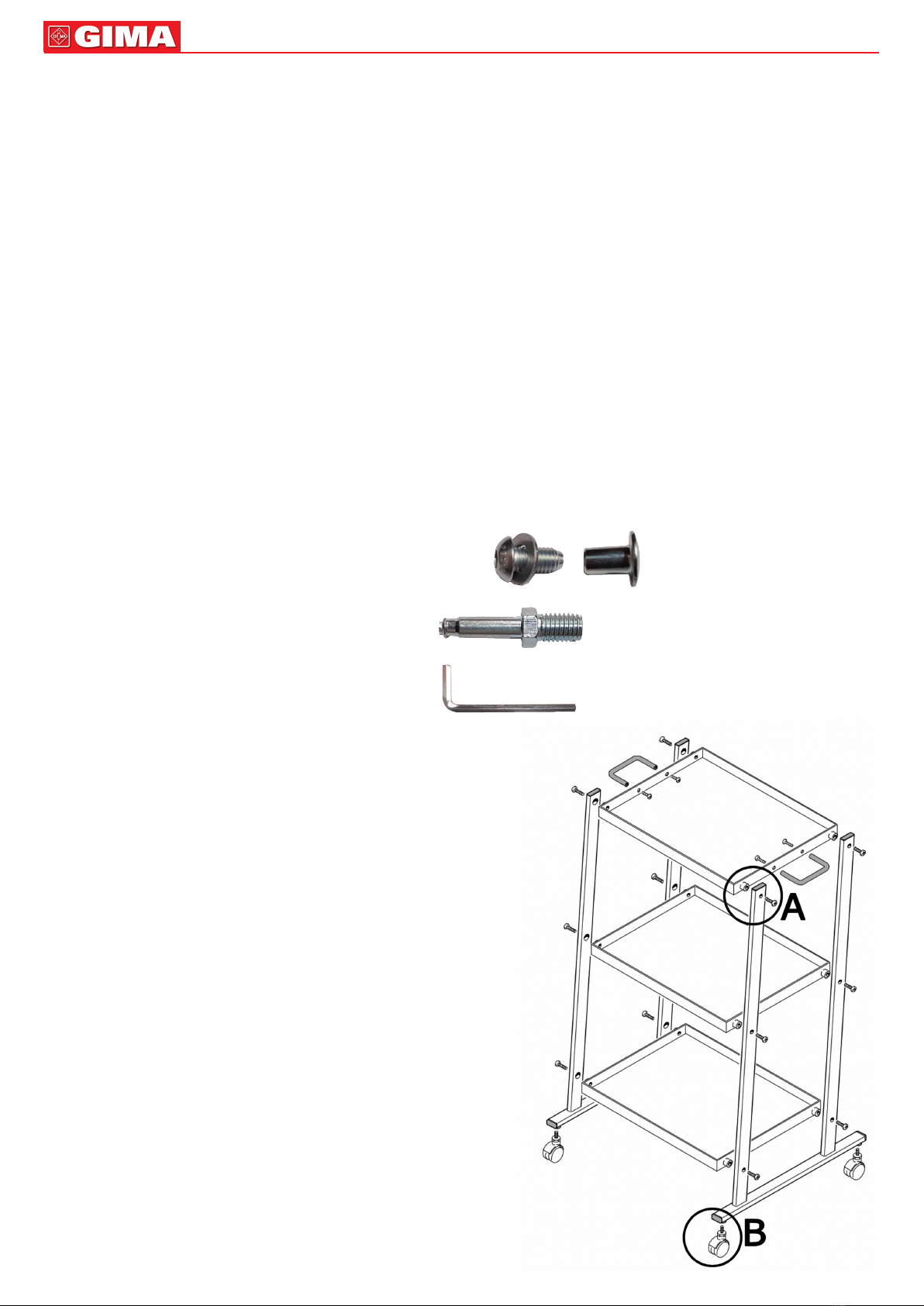

Assembly material:
-N. 12 pairs of TBE 8X16 screws + washers
-N. 4 pins into the wheels
-N. 2 ALLEN KEY 5 mm
ASSEMBLY INSTRUCTIONS:
Begin the assembly phase by setting up
a stable horizontal work plan.
1. Take a structure and start from the  rst shelf
and always mount the following shelves
on the same side.

6
ENGLISH

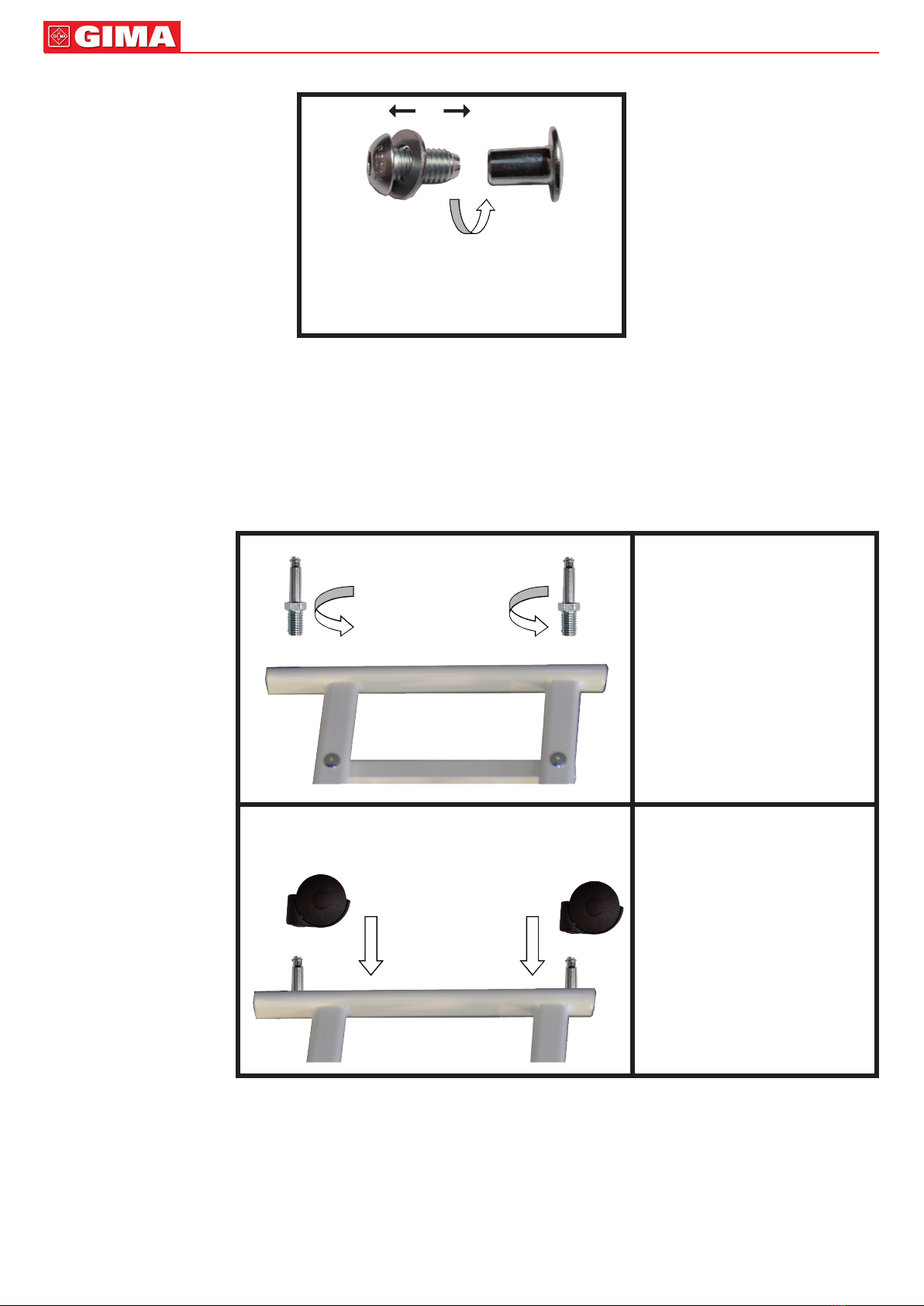

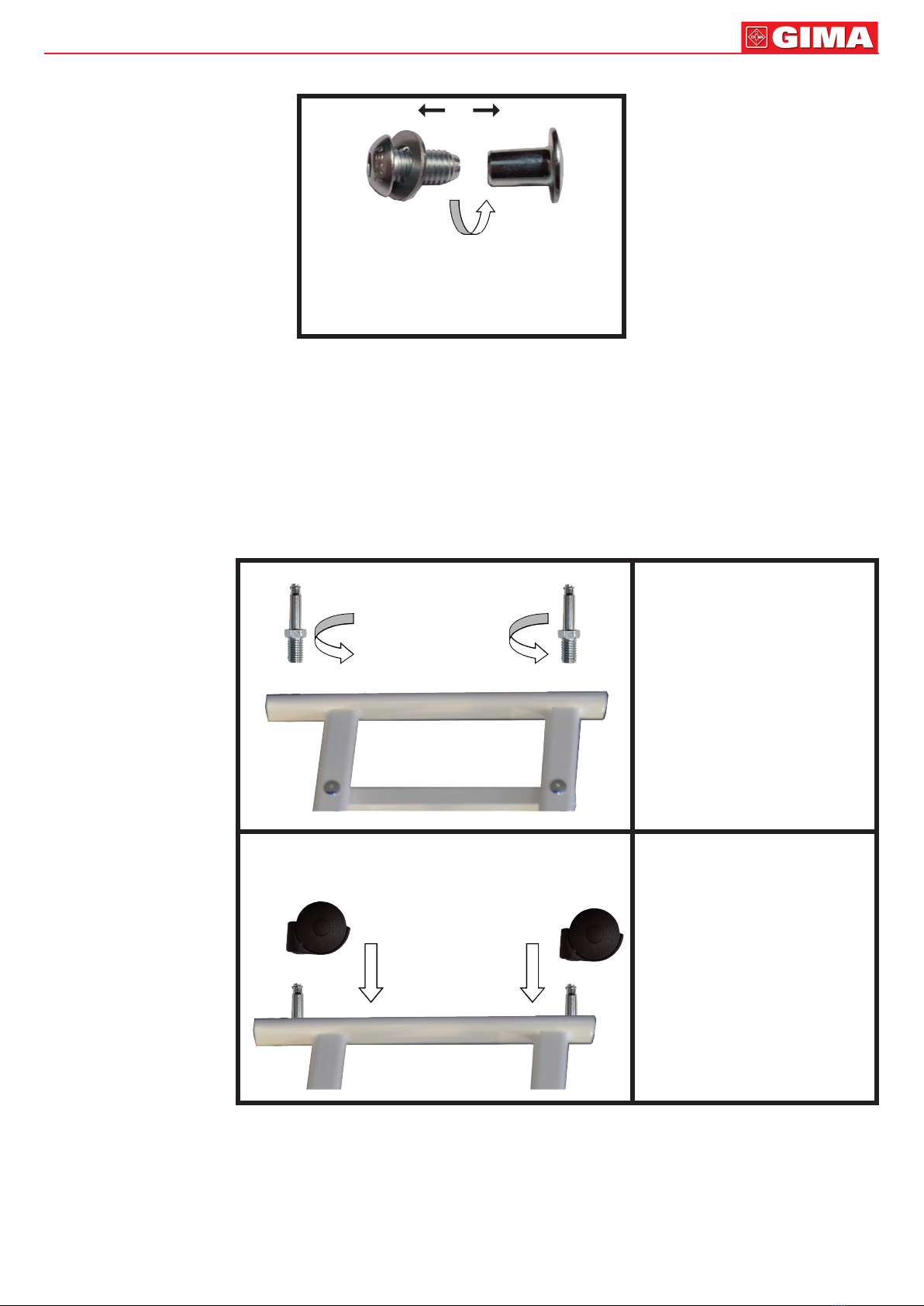

DETAIL A ➞
1.
INNER EXTERNALLY
Screw the shelf to the structure
using the screws supplied with
the 2 Allen key.
Having xed the three shelves on the same side, go to next side.
2. Once the shelves have been assembled, turn the trolley upside down by plcing the  rst shlef and
the black rubbers on the work surface and moving on to  xing the wheels.
3. Screw the pins to the frame and the insert the wheels into the pin with a hammer tap.
DETAIL B ➞
Screw the pins on
the lower side of the
structure.
Insert the wheels into
the pin with a hammer
tap.

7ENGLISH
TECHNICAL DATA
Measurement Trolley 47 x 41 h 83 cm
Shelf 40 x 30 cm
(box 94,5 x1 0x46)
Weight 11,3 kg (12,5 with box)
Max capacity 40 kg
WARNINGS!
-Check the locking nuts are tightened.
-Observe the maximum ow rates indicated in the data sheets.
-Avoid direct contact with open wounds.
-Not for use in open environments.
MAINTENANCE AND CLEANING
-Use only original spare parts.
-Periodically check all xing points.
-To preserve at best, it is recommended to avoid prolonged exposure to sunlight, to contact and
deposit in saline and very humid environments.
-Wash the stainless steel surfaces with soapy water and use appropriate disinfectants.
-Rinse with a damp cloth and dry thoroughly.
-Do not spill on the surface cleaners containing chlorine or ammonia, fatty and oily substances.
-Do not use cleaning utensils containing iron. If necessary disinfection only use suitable non-corrosive
products.
Keep away from sunlight
Medical Device compliant
with Regulation (EU) 2017/745
Keep in a cool, dry place
Product code Consult instructions for use Manufacturer
Caution: read instructions
(warnings) carefully Lot number Medical Device
GIMA WARRANTY TERMS
The Gima 12-month standard B2B warranty applies.

8
FRANÇAIS
ATTENTION! En tant qu’utilisatrice, veuillez lire et comprendre parfaitement ce mode
d’emploi avant d’utiliser le produit.
INTRODUCTION
Aux termes de au règlement (UE) 2017/745, le produit fait partie des DISPOSITIFS MÉDICAUX
CLASSE I.
Veuillez lire attentivement le manuel suivant avant d’utiliser le dispositif en question.
DESCRIPTION
Le chariot Nuovo Tris est un chariot pratique à trois étagères en tôle peinte, équipé de 4 roues en nylon
et de deux poignées latérales pratiques, et convient au support et/ou au transport de petits appareils
électromédicaux.
COMPOSANTS:
-N. 3 Étagères en tôle 15/10
-N. 2 Structures en tubulaire ovale 40 x 20 x 1,5
-N. 2 Poignées (déjà  xées à la première étagère)
-N. 4 Roues Ø 50 mm
Sachet avec matériel de montage:
-12 paires de vis TBE 8 x 16 + rondelles
-4 axes insérés dans les roues
-2 vis à six pans creux de 5 mm
INSTRUCTIONS DE MONTAGE:
Commencez la phase de montage
en organisant un plan de travail horizontal stable.
1. Prenez une structure et commencez à partir de la première
étagère et montez toujours les étagères suivantes
du même côté.

9FRANÇAIS
DÉTAIL A ➞
2.
INTÉRIEUR EXTÉRIEUR
Vissez l’étagère à la structure avec
les vis fournies, à l’aide des 2 clés
Allen
Une fois les trois étagères  xées du même côté, passez à l’autre.
3. Une fois les étagères assemblées, retournez le chariot en plaçant la première étagère et les
caoutchoucs noirs sur la surface de travail, puis  xez les roues.
4. Vissez les axes au châssis puis insérez les roues dans l’axe avec un coup de marteau.
DÉTAIL B ➞
Vissez les goupilles
dans la partie inférieure
de la structure
Insérez les roues dans
l’axe avec un marteau

10
FRANÇAIS
FICHE TECHNIQUE
Dimensions Chariot 47 x 41 h 83 cm
Étagère 40 x 30 cm
(boîte 94,5 x 10 x 46)
Poids 11,3 kg (12,5 avec boîte)
Capacité de charge maximale 40 kg
AVERTISSEMENTS POUR L’UTILISATION
-Vériez que les écrous de blocage sont serrés.
-Respectez la capacité de charge maximale indiquée dans les  ches techniques.
-Évitez le contact direct avec des blessures ouvertes.
-Ne convient pas à l’usage en plein air.
ENTRETIEN ET NETTOYAGE
-N’utiliser que des pièces de rechange d’origine.
-Contrôler périodiquement tous les points de xation.
-Pour le conserver au mieux, il est conseillé d’éviter l’exposition prolongée aux rayons solaires,
le contact avec des environnements salins et les séjours dans des environnements très
humides.
-Lavez les surfaces en acier inoxydable avec de l’eau savonneuse et utilisez des désinfectants
spéciaux.
-Rincez avec un chiffon humide et séchez soigneusement.
-Ne versez pas sur les surfaces des détergents à base de chlore ou d’ammoniac, de substances
grasses et huileuses.
-N’utilisez pas d’outils contenant du fer pour le nettoyage. Si une désinfection s’avère
nécessaire, utiliser uniquement des produits adaptés non corrosifs.
Á conserver à l’abri de la
lumière du soleil
Dispositif médical conforme
au règlement (UE) 2017/745
Á conserver dans un endroit
frais et sec
Code produit Consulter les instructions
d’utilisation Fabricant
Attention: lisez attentivement
les instructions
(avertissements)
Numéro de lot Dispositif médical
CONDITIONS DE GARANTIE GIMA
La garantie appliquée est la B2B standard Gima de 12 mois.

11 DEUTSCH
ACHTUNG! Vor Gebrauch des Produktes müssen die Bediener die Betriebsanleitung vollständig
gelesen und verstanden haben.
EINLEITUNG
Laut der Ver ordnung (EU) 2017/745 zählt das Produkt zu MEDIZINPRODUKTEN DER KLASSE I.
Vor dem Gebrauch muss das vorliegende Handbuch sorgfältig gelesen werden.
BESCHREIBUNG
DerWagenNewTrisist einpraktischer Wagen mitdrei Einlegeböden auslackiertem Blech, 4Nylonrädern
und zwei praktischen Seitengriffen zum Tragen und / oder Transportieren kleiner medizinischer Geräte.
KOMPONENTEN:
-Nr. 3 Einlegböden aus Blech 15/10
-Nr. 2 Strukturen aus ovalen Rohrteilen 40 x 20 x 1,5
-Nr. 2 Griffe (bereits am ersten Einlegeboden befestigt)
-Nr. 4 Räder Ø 50 mm
Tüte mit Montagematerial
-Nr. 12 Knopfkopfschrauben
mit Innensechskant 8 x 16 + Unterlegscheiben
-Nr. 4 Stifte, die in den Rädern
eingesetzt sind
-Nr. 2 Inbusschlüssel mit 5 mm
MONTAGEANWEISUNGEN:
Die Montage beginnen, indem alle Teile
auf einer horizontalen und stabilen
Arbeits äche ausgebreitet werden.
1. Eine Struktur in die Hand nehmen und beim ersten
Einlegeboden beginnen. Danach die anderen
Einlegeböden immer von der gleichen Seite montieren.

12
DEUTSCH
DETAIL A ➞
2.
INNEN AUSSEN
Den Einlegeboden mit den
mitgelieferten Schrauben und den
2 Inbusschlüsseln an der Struktur
anschrauben
Sobald die drei Einlegeböden auf derselben Seite befestigt sind, mit der anderen Seite fortfahren.
3. Sobald die Einlegeböden eingebaut sind, den Wagen umdrehen, indem der erste Einlegeboden und
die schwarzen Gummis auf die Arbeitsäche gelegt werden, und die Räder befestigen.
4. Die Stifte in den Rahmen schrauben und die Räder mithilfe eines leichten Schlags mit dem Hammer
auf die Stifte setzen.
DETAIL B ➞
Die Stifte in die
Unterseite der Struktur
schrauben
Die Räder mithilfe eines
leichten Schlags mit
dem Hammer auf die
Stifte setzen

13 DEUTSCH
TECHNISCHES DATENBLATT
Abmessungen Wagen: 47 x 41 h 83 cm
Einlegeboden: 40 x 30 cm
(schachtel: 94,5 x 10 x 46)
Gewicht 11,3 kg (12,5 mit Schachtel)
Max. Tragfähigkeit 40 kg
WARNHINWEISE FÜR DEN GEBRAUCH
-Sicherstellen, dass die Spannmuttern ordnungsgemäß angezogen sind.
-Die max. Tragfähigkeit laut technischem Datenblatt muss eingehalten werden.
-Direkten Kontakt mit offenen Wunden vermeiden.
-Nicht für den Gebrauch im Freien geeignet.
WARTUNG UND REINIGUNG
-Nur originale Ersatzteile verwenden.
-Alle Befestigungspunkte müssen regelmäßig kontrolliert werden.
-Für eine längere Lebensdauer sollte das Bett direkter Sonneneinstrahlung sowie salzhaltigen
und sehr feuchten Umgebungen nicht ausgesetzt werden.
-Die Edelstahlober ächen mit Seifenwasser und speziellen Desinfektionsmitteln reinigen.
-Mit einem feuchten Tuch nachwischen und sorgfältig trocknen.
-Keine Reinigungsmittel auf Chlor- oder Ammoniakbasis sowie keine fettigen und öligen
Substanzen auf die Ober äche gießen.
-Zur Reinigung keine Werkzeuge aus Eisen verwenden. Zur Desinfektion nur geeignete, nicht
korrosive Mittel verwenden.
Vor Sonneneinstrahlung
geschützt lagern
Medizinprodukt im Sinne
der Verordnung (EU) 2017/745
An einem kühlen und trockenen
Ort lagern
Erzeugniscode Gebrauchsanweisung beachten Hersteller
Achtung: Anweisungen
(Warnungen) sorgfältig lesen Chargennummer Medizinprodukt
GIMA-GARANTIEBEDINGUNGEN
Es wird die Standardgarantie B2B für 12 Monate von Gima geboten.

14
ESPAÑOL
¡ATENCIÓN! Los operadores deben leer y entender completamente este manual antes de utilizar el
producto.
INTRODUCCIÓN
A efectos de el reglamento (UE) 2017/745 el producto entra dentro de los DISPOSITIVOS MÉDICOS
DE CLASE I.
Se aconseja leer atentamente el siguiente manual antes de utilizar la instalación sanitaria.
DESCRIPCIÓN
El carro Nuevo Tris es un carro práctico de tres planos de chapa pintada, equipado con 4 ruedas
de nailon y dos cómodas manijas laterales, adecuado para el apoyo y/o transporte de pequeños
electromédicos.
COMPONENTES:
-N. 3 Estantes de chapa 15/10
-N. 2 Estructura de tubular oval 40 x 20 x 1,5
-N. 2 Manijas (ya jadas en el primer estante)
-N. 4 Ruedas Ø 50 mm
Bolsa con material de montaje:
-N. 12 pares de tornillos TBE 8 x 16 + arandelas
-N. 4 pernos introducidos en las ruedas
-N. 2 llaves Allen de 5 mm
INSTRUCCIONES DE MONTAJE:
Comenzar la fase de montaje preparando
una super cie horizontal de trabajo estable.
1. Tomar una estructura, comenzar desde el primer
estante y montar los siguientes estantes siempre
desde el mismo lado

15 ESPAÑOL
DETALLE A ➞
2.
INTERIOR EXTERIOR
Atornillar el estante a la estructura a
través de los tornillos suministrados
ayudándose con as 2 llaves Allen
Al  jar los tres estantes desde el mismo lado, pasar al lado siguiente.
3. Al completar la fase de montaje de los estantes, voltear el carro apoyando el primer estante y los
codos negros en la super cie de trabajo y pasar a la  jación de las ruedas.
4. Atornillar los pernos al bastidor y posteriormente introducir las ruedas en el perno ayudándose con
un golpe de martillo.
DETALLE B ➞
Atornillar los pernos
en el lado inferior de la
estructura
Introducir las ruedas en
el perno con un golpe de
martillo

16
ESPAÑOL
FICHA TÉCNICA
Medidas Carro: 47 x 41 h 83 cm
Estante: 40 x 30 cm
(caja: 94,5 x 10 x 46)
Peso 11,3 kg (12,5 con caja)
Capacidad máxima 40 kg
ADVERTENCIAS DE USO
-Comprobar que las tuercas del bloqueo estén bien ajustadas.
-Atenerse a las capacidades máximas indicadas en las  chas técnicas.
-Evitar el contacto directo con heridas abiertas.
-No adecuado para el uso en ambientes abiertos.
MANTENIMIENTO Y LIMPIEZA
-Utilizar sólo recambios originales.
-Controlar periódicamente todos los puntos de jación.
-Para una mejor conservación se aconseja evitar la exposición prolongada a los rayos solares;
el contacto con ambientes salinos y el depósito en ambientes muy húmedos.
-Lavar las super cies de acero inox con agua con jabón y usar desinfectantes adecuados.
-Enjuagar con un paño mojado y secar con cuidado.
-No derramar en las super cies detergentes a base de cloro o amoniaco, sustancias grasas y
oleosas.
-No usar para la limpieza herramientas que contengan hierro. Si es necesaria la desinfección,
usar sólo productos idóneos no corrosivos.
Conservar al amparo
de la luz solar
Producto sanitario conforme
con el reglamento (UE)
2017/745
Conservar en un lugar
fresco y seco
Código producto Consultar las instrucciones
de uso Fabricante
Precaución: lea las
instrucciones (advertencias)
cuidadosamente
Número de lote Producto sanitario
CONDICIONES DE GARANTÍA GIMA
Se aplica la garantía B2B estándar de Gima de 12 meses.

17 PORTUGUÊS
ATENÇÃO! Os utilizadores devem ler e entender completamente este manual antes de utilizar o
produto.
INTRODUÇÃO
Para efeito da a regulamento (UE) 2017/745 o produto insere-se nos DISPOSITIVOS MÉDICOS DA
CLASSE I.
Aconselha-se a leitura atenta do seguinte manual antes de utilizar o dispositivo.
DESCRIÇÃO
O carrinho Novo Tris é um carrinho prático de três andares em chapa metálica pintada, com 4 rodas
de nylon e duas pegas laterais, adequado ao apoio e / ou transporte de pequenos aparelhos médicos.
COMPONENTES:
-N. 3 Prateleiras em chapa metálica 15/10
-N. 2 Estruturas tubulares ovais 40 x 20 x 1,5
-N. 2 Pegas (já  xadas na primeira prateleira)
-N. 4 Rodas Ø 50 mm
Saco com material de montagem:
-N. 12 pares de parafusos TBE 8 x 16 + anilhas
-N. 4 pernos inseridos nas rodas
-N. 2 chaves Allen de 5 mm
INSTRUÇÕES DE MONTAGEM:
Comece a fase de montagem preparando
um plano de trabalho horizontal estável.
1. Pegue numa estrutura e comece a partir da primeira
prateleira e monte as seguintes prateleiras sempre
do mesmo lado.

18
PORTUGUÊS
DETALHE A ➞
2.
INTERNO EXTERNO
Aparafuse a prateleira à estrutura
utilizando os parafusos fornecidos,
socorrendo-se das 2 chaves Allen
Fixadas as três prateleiras no mesmo lado, passe para o próximo lado.
3. Concluída a fase de montagem das prateleiras, vire o carrinho de cabeça para baixo, colocando
a primeira prateleira e as borrachas pretas na superfície de trabalho e passe à  xação das rodas.
4. Aparafuse os pernos à estrutura e insira as rodas no perno com uma pancadinha de martelo.
DETALHE B ➞
Aparafuse os pernos no
lado inferior da estrutura
Insira as rodas no perno
com uma pancadinha de
martelo

19 PORTUGUÊS
FICHA TÉCNICA
Medidas Carrinho: 47 x 41 h 83 cm
Prateleiras: 40 x 30 cm
(caixa: 94,5 x 10 x 46)
Peso 11,3 kg (12,5 com caixa)
Capacidade máxima 40 kg
RECOMENDAÇÕES DE USO
-Verique se as contraporcas estão bem apertadas.
-Respeite as capacidades máximas indicadas nas chas técnicas.
-Evite o contacto direto com feridas abertas.
-Não está adequado para uso ao ar livre.
MANUTENÇÃO E LIMPEZA
-Utilize apenas peças sobressalentes originais.
-Inspecione periodicamente todos os pontos de xação.
-Para o conservar nas melhores condições, é aconselhável evitar a exposição prolongada à
luz solar, o contacto com ambientes salinos e o armazenamento em ambientes muito húmidos.
-Lave as superfícies de aço inoxidável com água e sabão e use desinfectantes especí cos.
-Enxagúe com um pano molhado e seque com cuidado.
-Não deite nas superfícies detergentes à base de cloro ou amoníaco, substâncias gordurosas
e oleosas.
-Na limpeza não use utensílios que contenham ferro. Se for necessária a desinfestação, use
apenas produtos adequados não corrosivos.
Guardar ao abrigo
da luz solar
Dispositivo médico
em conformidade com
a regulamento (UE) 2017/745
Armazenar em local fresco
e seco
Código produto Consulte as instruções de uso Fabricante
Cuidado: leia as instruções
(avisos) cuidadosamente Número de lote Dispositivo médico
CONDIÇÕES DE GARANTIA GIMA
Aplica-se a garantia B2B padrão GIMA de 12 meses.
