Goodwe GW9900-MS-30 User manual

(GW5000-MS-30 | GW6000-MS-30 | GW7000-MS-30 | GW8500-MS-30 |
GW9900-MS-30 | GW10K-MS-30 | GW7000-MS-C30 | GW8000-MS-C30)
Quick Installation Guide
Grid-Tied PV Inverter
MS Series
V1.5-2023-11-30

TABLE OF CONTENTS
EN................................................................................................................1
BG................................................................................................................5
CS ................................................................................................................9
DA..............................................................................................................13
DE..............................................................................................................17
EL...............................................................................................................21
ES...............................................................................................................25
ET...............................................................................................................29
FI ...............................................................................................................33
FR ..............................................................................................................37
HR..............................................................................................................41
HU .............................................................................................................45
IT ...............................................................................................................49
LT...............................................................................................................53
LV ..............................................................................................................57
NL..............................................................................................................61
PL ..............................................................................................................65
PT ..............................................................................................................69
RO .............................................................................................................73
SK ..............................................................................................................77
SL...............................................................................................................81
SV ..............................................................................................................85
Introduction ............................................................................................89

1
EN
01 Safety Precautions
General Disclaimer
Safety Disclaimer
Warning
• The information in this quick installation guide is subject to change due to product updates
or other reasons. This guide cannot replace the product labels or the safety precautions in
the user manual unless otherwise specied. All descriptions here are for guidance only.
• Before installations, read through the quick installation guide. For additional information,
please see the user manual.
• All operations should be performed by trained and knowledgeable technicians who are
familiar with local standards and safety regulations.
• Check the deliverables for correct model, complete contents, and intact appearance. Contact
the manufacturer if any damage is found or any component is missing.
• Use insulating tools and wear personal protective equipment when operating the equipment
to ensure personal safety. Wear anti-static gloves, clothes, and wrist strip when touching
electronic components to protect the inverter from damage. The manufacturer shall not be
liable for any damage caused by static electricity.
• Strictly follow the installation, operation, and conguration instructions in this guide and user
manual. The manufacturer shall not be liable for equipment damage or personal injury if you
do not follow the instructions. For more warranty details, please visit https://en.goodwe.com/
warranty.
DC Side:
1. Ensure the component frames and the bracket system are securely grounded.
2. Connect the DC cables using the delivered PV connectors. The manufacturer shall not be
liable for equipment damage if other connectors are used.
3. Ensure the DC cables are connected tightly, securely, and correctly. Inappropriate wiring
may cause poor contacts or high impedances, and damage the inverter.
4. Measure the DC cable using the multimeter to avoid reverse polarity connection. Also, the
voltage should be under the max DC input voltage. The manufacturer shall not be liable for
the damage caused by reverse connection and extremely high voltage.
5. The PV modules used with the inverter must have an IEC61730 class A rating.
AC Side:
1. The voltage and frequency at the connecting point should meet the on-grid requirements.
2. Additional protective devices like circuit breakers or fuses are recommended on the AC
side. Specication of the protective device should be at least 1.25 times the rated AC output
rated current.
3. Make sure that all the groundings are tightly connected. When there are multiple
inverters,make sure that all the grounding points on the enclosures are equipotential
bonding.
4. You are recommended to use copper cables as AC output cables. If you prefer aluminum
cables, remember to use copper to aluminum adapter terminals.
EN

2
EN
Product:
1. Do not apply mechanical load to the terminals, otherwise the terminals can be damaged.
2. All labels and warning marks should be visible after the installation. Do not scrawl, damage,
or cover any label on the device.
3. Unauthorized dismantling or modication may damage the equipment, the damage is not
covered under the warranty.
4. Install the inverter away from high magnetic eld to avoid electromagnetic interference.
If there is any radio or wireless communication equipment below 30MHz near the inverter,
you have to:
• Install the inverter at least 30m far away from the wireless equipment.
• Add a low pass EMI lter or a multi winding ferrite core to the DC input cable or AC
output cable of the inverter.

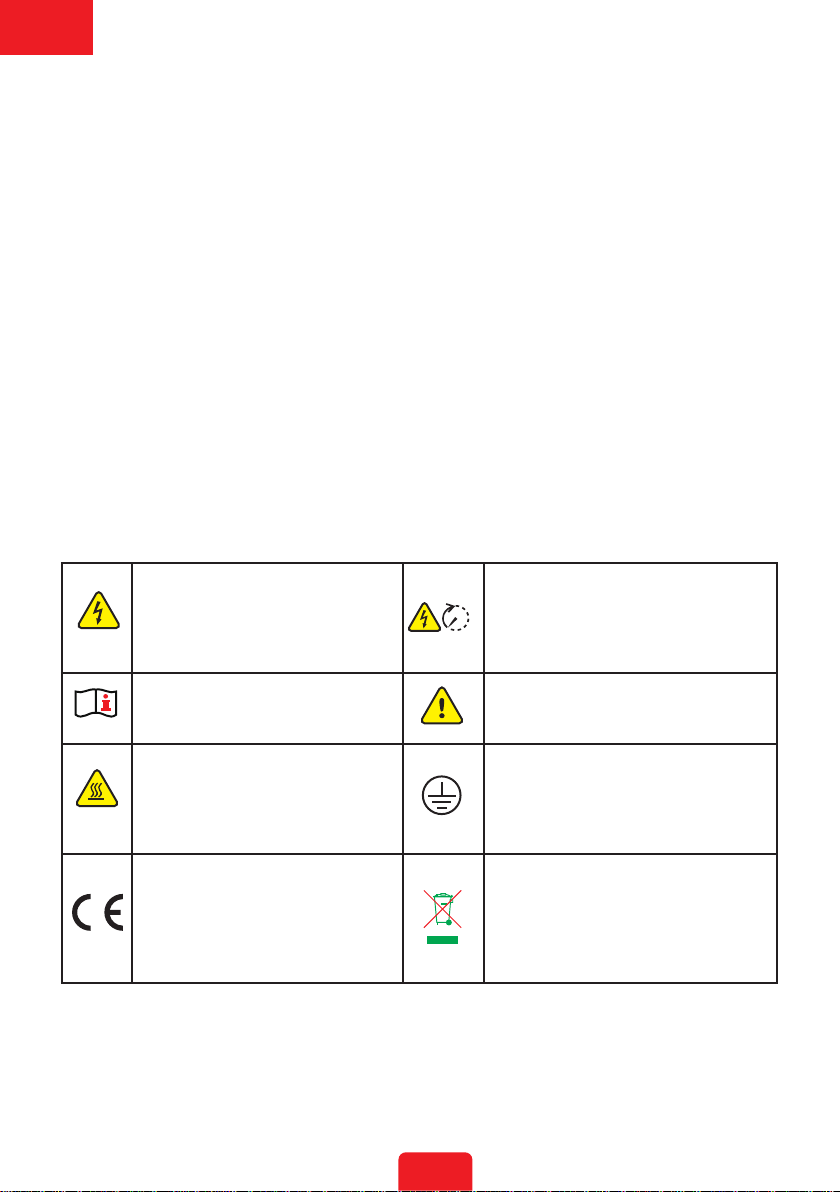

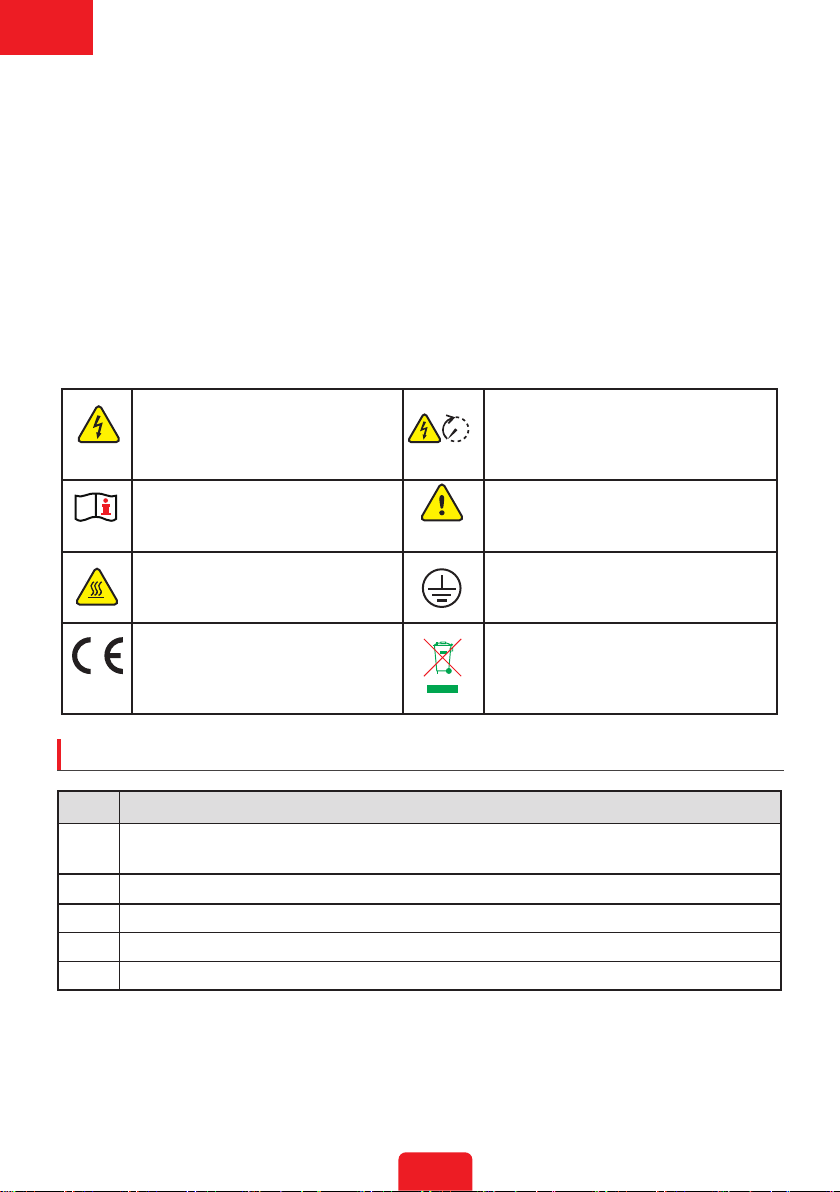

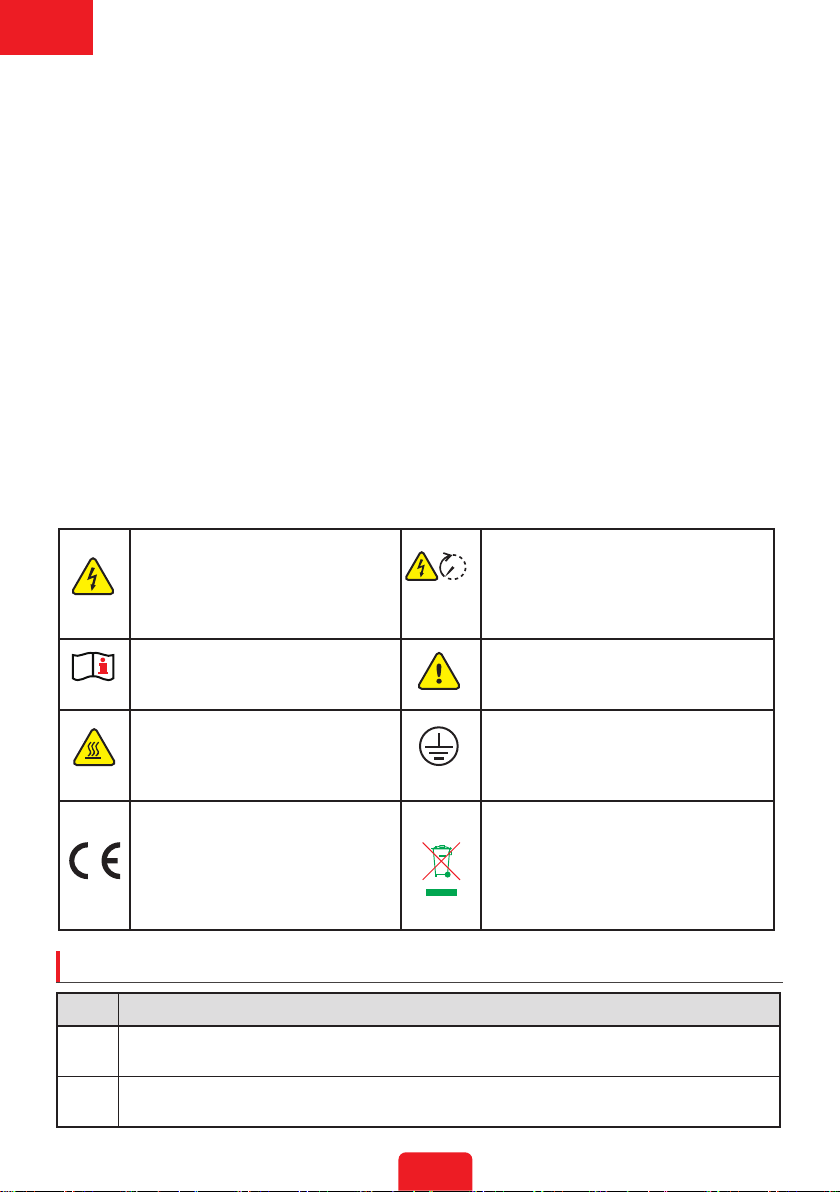

5. Warning labels on the inverter are as follows.
HIGH VOLTAGE HAZARD.
Disconnect all incoming power
and turn o the product before
working on it.
Delayed discharge. Wait 5 minutes
after power o until the components
are completely discharged.
Read through the guide before
working on this device.
Potential risks exist. Wear proper
PPE before any operations.
High-temperature hazard. Do
not touch the product under
operation to avoid being burnt.
Grounding point. Indicates the
position for connecting the PE cable.
CE marking Do not dispose of the inverter
as household waste.Discard the
product in compliance with local
laws and regulations, or send it back
to the manufacturer.
5min
Check before Power-on
No. Check Item
1The product is rmly installed at a clean place that is well-ventilated and easy-to-
operate.
2The PE, DC input, AC output, and communication cables are connected correctly and
securely.
3 Cable ties are intact, routed properly and evenly.
4 Unused ports and terminals are sealed.
5The voltage and frequency at the connection point meet the inverter grid connection
requirements.

3
EN
EU Declaration of Conformity
GoodWe Technologies Co., Ltd. hereby declares that the inverter with wireless communication
modules sold in the European market meets the requirements of the following directives:
• Radio Equipment Directive 2014/53/EU (RED)
• Restrictions of Hazardous Substances Directive 2011/65/EU and (EU) 2015/863 (RoHS)
• Waste Electrical and Electronic Equipment 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EC) No 1907/2006 (REACH)
GoodWe Technologies Co., Ltd. hereby declares that the inverter without wireless communication
modules sold in the European market meets the requirements of the following directives:
• Electromagnetic compatibility Directive 2014/30/EU (EMC)
• Electrical Apparatus Low Voltage Directive 2014/35/EU (LVD)
• Restrictions of Hazardous Substances Directive 2011/65/EU and (EU) 2015/863 (RoHS)
• Waste Electrical and Electronic Equipment 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EC) No 1907/2006 (REACH)
You can download the EU Declaration of Conformity on www.goodwe.com.

4
EN

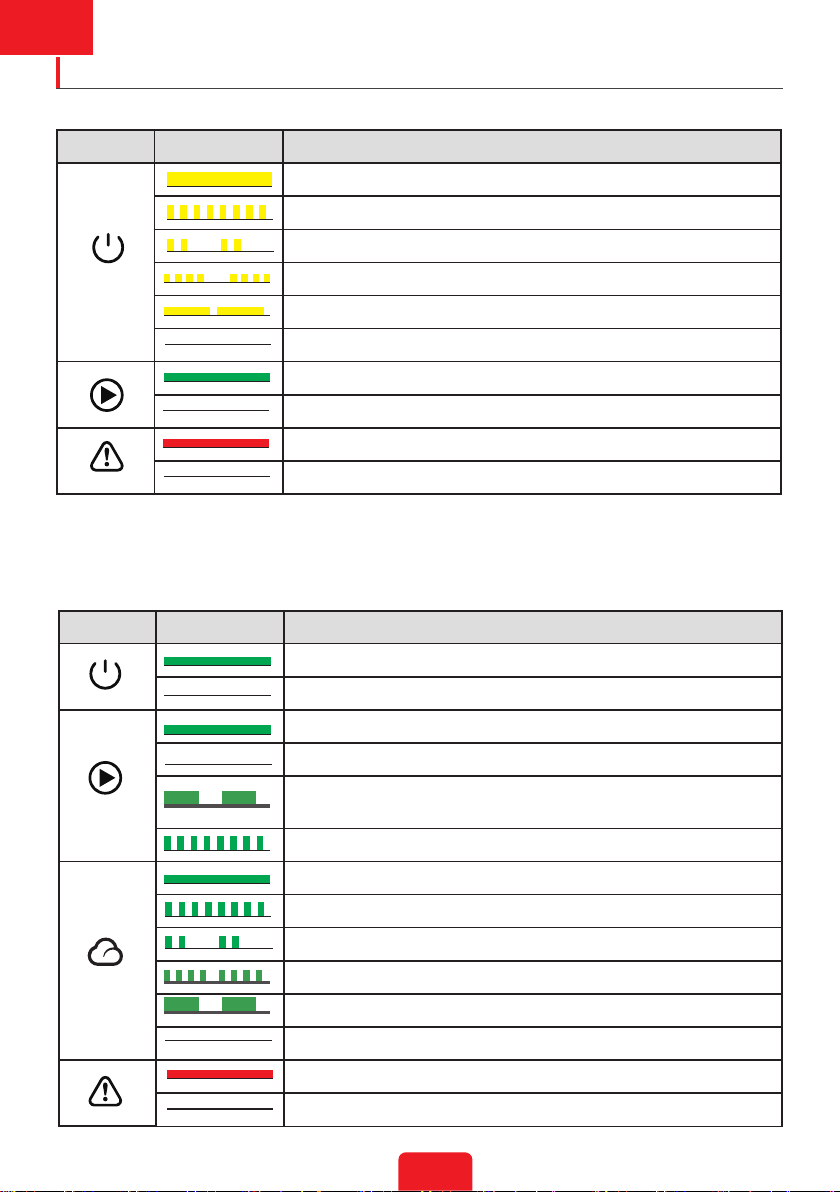

LED Indicators
Indicator Status Description
ON = EQUIPMENT POWER ON
OFF = EQUIPMENT POWER OFF
ON = THE INVERTER IS FEEDING POWER
OFF = THE INVERTER IS NOT FEEDING POWER
SINGLE SLOW FLASH = SELF CHECK BEFORE CONNECTING TO
THE GRID
SINGLE FLASH = CONNECTING TO THE GRID
ON = WIRELESS IS CONNECTED/ACTIVE
BLINK 1 = WIRELESS SYSTEM IS RESETTING
BLINK 2 = WIRELESS ROUTER PROBLEM
BLINK 4 = WIRELESS SERVER PROBLEM
BLINK = RS485 IS CONNECTED
OFF = WIRELESS IS NOT ACTIVE
ON = A FAULT HAS OCCURRED
OFF = NO FAULT
Indicator Status Description
ON = Wi-Fi IS CONNECTED/ACTIVE
BLINK 1 = Wi-Fi SYSTEM IS RESETTING
BLINK 2 = NOT CONNECTED TO THE ROUTER
BLINK 4 = Wi-Fi SERVER PROBLEM
BLINK = RS485 IS CONNECTED
OFF = Wi-Fi IS NOT ACTIVE
ON = THE INVERTER IS FEEDING POWER
OFF = THE INVERTER IS NOT FEEDING POWER AT THE MOMENT
ON = A FAULT HAS OCCURRED
OFF = NO FAULT
Inverters Designed with LCD
Inverters Designed without LCD

5
BG
01 Мерки за безопасност
Общ отказ от отговорност
Отказ от отговорност във връзка с безопасността
Предупреждение
Страна с DC:
1. Уверете се, че рамките за компоненти и носещата система за добре заземени.
2. Свържете правотоковите проводници, като използвате предоставените
фотоволтаични конектори. Производителят не носи отговорност за повреди на
оборудването, ако се използват други конектори.
3. Уверете се, че правотоковите проводници са свързани стегнато, безопасно и
правилно. Неправилното съединяване може да предизвика лош контакт или големи
импеданси и да повреди инвертора.
4. Измерете правотоковия проводник, като използвате мултиметър, за да избегнете
свързване с обърната полярност. Също така напрежението трябва да е под
максималното входно правотоково напрежение. Производителят не носи
отговорност за повреди, причинени от обърнато съединение и изключително високо
напрежение.
5. Фотоволтаичните модули, използвани с инвертора, трябва да са класифицирани
съгласно IEC61730, клас A.
Страна с AC:
1. Напрежението и честотата при точката на свързване трябва да отговарят на
мрежовите изисквания.
2. От страната с AC се препоръчват допълнителни предпазни устройства, като
прекъсвачи или предпазители. Спецификацията на предпазното устройство трябва
да е поне 1,25 пъти по-голяма от номиналния ток на променливия ток.
BG
• Информацията в настоящата кратка инструкция за монтаж е предмет на промени
поради обновяване на продукта или други причини. Инструкцията не може да замени
етикетите на продукта или мерките за безопасност в ръководството на потребителя,
освен ако не е посочено друго. Всички описания тук са само ориентировъчни.
• Преди монтаж прочетете кратката инструкция за монтаж. За допълнителна
информация направете справка с ръководството на потребителя.
• Всички операции трябва да се извършват от обучени и опитни техници, които познават
местните стандарти и регламенти за безопасност.
• Проверете дали доставката съдържа правилния модел, пълното съдържание и е с
ненарушен външен вид. Свържете се с производителя, ако откриете повреди или
липсва компонент.
• Използвайте изолиращи инструменти и носете лични предпазни средства, когато
боравите с оборудването, за да гарантирате безопасността на персонала. Носете
антистатични ръкавици, облекло и лента за китката, когато докосвате електронни
компоненти, за да предотвратите повреди по инвертора. Производителят не носи
отговорност за повреди, причинени от статично електричество.
• Следвайте стриктно указанията за монтаж, работа и конфигуриране в настоящата
инструкция и ръководството на потребителя. Производителят не носи отговорност за
повреди по оборудването или наранявания на хора, ако не съблюдавате указанията. За
повече информация относно гаранцията посетете https://en.goodwe.com/warranty.

6
BG
Проверки преди включване
ОПАСНОСТ – ВИСОКО
НАПРЕЖЕНИЕ. Изключете
всички входящи мощности и
изключете продукта, преди да
работите по него.
Бавен разряд. Изчакайте
5 минути след изключване,
докато компонентите са изцяло
разредени.
Прочетете инструкцията, преди
да работите по устройството. Съществуват потенциални рискове. Носете подходящи ЛПС
преди всички дейности.
Опасност от висока
температура. Не докосвайте
продуктът, докато работи, за да
избегнете изгаряне.
Точка за заземяване. Посочва
позицията за съединяване на
заземяващ проводник.
Маркировка CE Не изхвърляйте инвертора като
битов отпадък. Изхвърляйте
продукта в съответствие с
местните закони и разпоредби
или го изпратете обратно на
производителя.
5min
№ Проверете елемент
1Продуктът е добре инсталиран на чисто място, което е с добро проветрение и
лесно за обслужване.
2Заземяването, входът с постоянен ток, изводът с променлив ток и
комуникационните проводници са свързани правилно и безопасно.
3. Заземяващият проводник на инверторът трябва да се свърже здраво.
4. Препоръчително е да използвате медни проводници като проводници за изходящ
променлив ток. Ако предпочитате алуминиеви проводници, не забравяйте да
използвате адаптерни клеми от тип „мед към алуминий“.
Продукт:
1. Не прилагайте механично натоварване към клемите, в противен случай клемите може
да се повредят.
2. Всички етикети и предупредителни знаци трябва да са видими след монтаж. Не
задрасквайте, повреждайте или покривайте етикетите на устройството.
3. Неупълномощеното разглобяване или модифициране може да повреди оборудването,
повредите не се покриват от гаранцията.
4. Инсталирайте инвертора далеч от силно магнитно поле, за да избегнете
електромагнитна интерференция. Ако в близост до инвертора има каквото и да било
радиооборудване или такова за безжична комуникация под 30 MHz, трябва да:
• Инсталирате инвертора на най-малко 30 m разстояние от безжичното оборудване.
• Добавите нископропускащ EMI филтър или феритна сърцевина с множество
намотки към правотоковия входящ кабел или променливотоковия изходящ кабел
на инвертора.
5. Предупредителните етикети върху инвертора са следните.

7
BG
Декларация за съответствие на ЕС
С настоящото GoodWe Technologies Co., Ltd. декларира, че инверторът с модули за
безжична комуникация, продаван на европейския пазар, отговаря на изискванията на
следните директиви:
• Директива относно радиосъоръженията 2014/53/ЕС (RED)
• Директива относно употребата на опасни вещества 2011/65/ЕС и (ЕС) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/ЕС
• Регламент (ЕО) № 1907/2006 относно регистрацията, оценката, разрешаването и
ограничаването на химикали (REACH)
С настоящото GoodWe Technologies Co., Ltd. декларира, че инверторът без модули за
безжична комуникация, продаван на европейския пазар, отговаря на изискванията на
следните директиви:
• Директива относно електромагнитната съвместимост 2014/30/ЕС (ЕМС)
• Директива за ниско напрежение 2014/35/ЕС (LVD)
• Директива относно употребата на опасни вещества 2011/65/ЕС и (ЕС) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/ЕС
• Регламент (ЕО) № 1907/2006 относно регистрацията, оценката, разрешаването и
ограничаването на химикали (REACH)
Може да изтеглите Декларацията за съответствие на ЕС на адрес https://en.goodwe.com.
№ Проверете елемент
3Кабелните връзки са здрави, прокарани правилно и равномерно.
4Неизползваните портове и клеми са затворени.
5Напрежението и честотата при точката на свързване отговарят на изискванията
за свързване към мрежовия инвертор.

8
BG
Индикатор Състояние Описание
ВКЛ. = ОБОРУДВАНЕ ВКЛЮЧЕНО
ИЗКЛ. = ОБОРУДВАНЕ ИЗКЛЮЧЕНО
ВКЛ. = ИНВЕРТОРЪТ ПОДАВА ЕЛЕКТРИЧЕСТВО
ИЗКЛ. = ИНВЕРТОРЪТ НЕ ПОДАВА ЕЛЕКТРИЧЕСТВО
ЕДИНИЧНО БАВНО МИГАНЕ = САМОДИАГНОСТИКА ПРЕДИ
СВЪРЗВАНЕ КЪМ МРЕЖАТА
ЕДИНИЧНО МИГАНЕ = СВЪРЗВАНЕ КЪМ МРЕЖАТА
ВКЛ. = БЕЗЖИЧНАТА МРЕЖА Е СВЪРЗАНА/АКТИВНА
МИГАНЕ 1 = БЕЗЖИЧНАТА СИСТЕМА СЕ НУЛИРА
МИГАНЕ 2 = ПРОБЛЕМ С БЕЗЖИЧНИЯ РУТЕР
МИГАНЕ 4 = ПРОБЛЕМ С БЕЗЖИЧНИЯ СЪРВЪР
МИГАНЕ = RS485 Е СВЪРЗАН
ИЗКЛ. = БЕЗЖИЧНАТА МРЕЖА НЕ Е АКТИВНА
ВКЛ. = ВЪЗНИКНАЛА Е НЕИЗПРАВНОСТ
ИЗКЛ. = НЯМА НЕИЗПРАВНОСТ
Инвертори, проектирани без LCD
LED индикатори
Индикатор Състояние Описание
ВКЛ. = Wi-Fi Е СВЪРЗАНА/АКТИВНА
МИГАНЕ 1 = Wi-Fi СИСТЕМАТА СЕ НУЛИРА
МИГАНЕ 2 = НЯМА ВРЪЗКА КЪМ РУТЕРА
МИГАНЕ 4 = ПРОБЛЕМ СЪС СЪРВЪРА ЗА Wi-Fi
МИГАНЕ = RS485 Е СВЪРЗАН
ВКЛ. = Wi-Fi НЕ Е АКТИВНА
ВКЛ. = ИНВЕРТОРЪТ ПОДАВА ЕЛЕКТРИЧЕСТВО
ИЗКЛ. = ИНВЕРТОРЪТ НЕ ПОДАВА ЕЛЕКТРИЧЕСТВО В
МОМЕНТА
ВКЛ. = ВЪЗНИКНАЛА Е НЕИЗПРАВНОСТ
ИЗКЛ. = НЯМА НЕИЗПРАВНОСТ
Инвертори, проектирани с LCD

9
CS
01 Bezpečnostní opatření
Obecné vyloučení odpovědnosti
Prohlášení o bezpečnosti
Varování
Strana stejnosměrného proudu:
1. Ujistěte se, že jsou rámy součástí a systém držáků bezpečně uzemněny.
2. Připojte DC kabely pomocí dodaných PV konektorů. Výrobce neručí za poškození zařízení,
pokud jsou použity jiné konektory.
3. Ujistěte se, že jsou kabely DC připojeny pevně, bezpečně a správně. Nevhodné zapojení
může způsobit špatné kontakty nebo vysoké impedance a poškodit měnič.
4. Změřte stejnosměrný kabel pomocí multimetru, aby nedošlo k přepólování. Napětí by
také mělo být pod maximálním vstupním DC napětím. Výrobce neručí za škody způsobené
obráceným zapojením a extrémně vysokým napětím.
5. PV moduly používané s měničem musí mít klasikaci IEC61730 třídy A.
Strana střídavého proudu:
1. Napětí a frekvence v místě připojení by měly splňovat požadavky na síť.
2. Na straně AC se doporučují další ochranná zařízení, jako jsou jističe nebo pojistky.
Specikace ochranného zařízení by měla být alespoň 1,25násobek jmenovitého výstupního
střídavého proudu.
3. Kabel PE měniče musí být pevně připojen.
4. Jako výstupní AC kabely se doporučuje používat měděné kabely. Pokud dáváte přednost
hliníkovým kabelům, nezapomeňte použít měděné a hliníkové adaptérové koncovky.
CS
• Informace v tomto průvodci rychlou instalací se mohou změnit v důsledku aktualizací
produktu nebo z jiných důvodů. Tato příručka nemůže nahradit štítky produktu nebo
bezpečnostní opatření v uživatelské příručce, pokud není uvedeno jinak. Všechny popisy zde
jsou pouze orientační.
• Před instalací si přečtěte průvodce rychlou instalací. Další informace naleznete v uživatelské
příručce.
• Veškeré úkony musí provést vyškolení a zkušení technici, kteří znají místní normy
a bezpečnostní předpisy.
• Zkontrolujte, zda dodávky mají správný model, úplný obsah a neporušený vzhled. Pokud
zjistíte poškození nebo chybí některá součást, kontaktujte výrobce.
• Při obsluze zařízení používejte izolační nástroje a používejte osobní ochranné prostředky,
aby byla zajištěna osobní bezpečnost. Když se dotýkáte elektronických součástek, používejte
antistatické rukavice, oděv a pásek na zápěstí, abyste chránili měnič před poškozením.
Výrobce neručí za škody způsobené statickou elektřinou.
• Přísně dodržujte pokyny k instalaci, provozu a konguraci uvedené v této příručce a
uživatelské příručce. Výrobce nenese odpovědnost za poškození zařízení nebo zranění osob,
pokud nebudete postupovat podle pokynů. Další podrobnosti o záruce naleznete na adrese
https://en.goodwe.com/warranty.

10
CS
Zkontrolujte před zapnutím
NEBEZPEČNÉ VYSOKÉ NAPĚTÍ.
Před prací na zařízení odpojte
veškeré příchozí napájení a
zařízení vypněte.
Zpožděné vybíjení. Po vypnutí
počkejte 5 minut, dokud se součásti
zcela nevybijí.
Než začnete pracovat na tomto
zařízení, přečtěte si příručku. Stále existují potenciální rizika. Před jakoukoli operací používejte vhodné
OOP.
Nebezpečí vysoké teploty.
Nedotýkejte se zařízení za
provozu, abyste se nepopálili.
Kostřící bod. Označuje polohu pro
připojení PE kabelu.
Značení CE Nelikvidujte měnič jako domovní
odpad. Výrobek zlikvidujte v souladu
s místními zákony a předpisy nebo
jej zašlete zpět výrobci.
5min
Číslo Kontrola položky
1Výrobek je pevně nainstalován na čistém místě, které je dobře větrané a snadno
provozovatelné.
2PE, DC vstup, AC výstup a komunikační kabely jsou připojeny správně a bezpečně.
3Stahovací pásky jsou neporušené, vedené správně a rovnoměrně.
4Nepoužité porty a svorky jsou zapečetěny.
5Napětí a frekvence v místě připojení splňují požadavky na připojení měniče k síti.
Výrobek:
1. Svorky nevystavujte mechanickému zatížení, jinak může dojít k poškození svorek.
2. Všechny štítky a výstražné značky by měly být po instalaci viditelné. Neškrábejte,
nepoškozujte ani nezakrývejte žádný štítek na zařízení.
3. Neoprávněná demontáž nebo úprava může zařízení poškodit, na poškození se nevztahuje
záruka.
4. V zájmu vyloučení elektromagnetického rušení instalujte měnič mimo dosah vysokého
magnetického pole. Pokud se v blízkosti měniče nachází rádiové nebo bezdrátové
komunikační zařízení s frekvencí nižší než 30 MHz, je nutné:
• Instalovat měnič alespoň ve vzdálenosti 30 m od bezdrátového zařízení.
• Na vstupní kabel stejnosměrného proudu nebo výstupní kabel střídavého proudu měniče
doplnit EMI ltr dolní propusti nebo feritové jádro s vícenásobným vinutím.
5. Výstražné štítky na měniči jsou následující.

11
CS
EU prohlášení o shodě
Společnost GoodWe Technologies Co., Ltd. tímto prohlašuje, že měnič s moduly pro bezdrátovou
komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:
• Směrnice o rádiových zařízeních 2014/53/EU (RED)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH)
Společnost GoodWe Technologies Co., Ltd. tímto prohlašuje, že měnič bez modulů pro
bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících
směrnic:
• Směrnice o elektromagnetické kompatibilitě 2014/30/EU (EMC)
• Směrnice pro elektrická zařízení pro nízké napětí 2014/35/EU (LVD)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH)
Prohlášení o shodě EU si můžete stáhnout na https://en.goodwe.com.

12
CS
Kontrolka Stav Popis
ON = ZAPNUTÍ ZAŘÍZENÍ
OFF = VYPNUTÍ ZAŘÍZENÍ
ON = MĚNIČ DODÁVÁ NAPÁJENÍ
OFF = MĚNIČ NEDODÁVÁ NAPÁJENÍ
JEDINÉ POMALÉ BLIKNUTÍ = VLASTNÍ KONTROLA PŘED
PŘIPOJENÍM K SÍTI
JEDINÉ BLIKNUTÍ = PŘIPOJENÍ K SÍTI
ON = BEZDRÁTOVÉ PŘIPOJENÍ/AKTIVNÍ
BLINK 1 = BEZDRÁTOVÝ SYSTÉM SE RESETUJE
BLINK 2 = PROBLÉM S BEZDRÁTOVÝM ROUTEREM
BLINK 4 = PROBLÉM S BEZDRÁTOVÝM SERVEREM
BLINK = RS485 JE PŘIPOJENO
OFF = BEZDRÁTOVÉ PŘIPOJENÍ NENÍ AKTIVNÍ
ON = OBJEVILA SE CHYBA
OFF = BEZ CHYBY
Měniče navržené bez LCD displeje
LED kontrolky
Kontrolka Stav Popis
ON = WI-FI JE PŘIPOJENO/AKTIVNÍ
BLINK 1 = WI-FI SYSTÉM SE RESETUJE
BLINK 2 = NENÍ PŘIPOJENO K ROUTERU
BLINK 4 = WI-FI SERVER PROBLÉM
BLINK = RS485 JE PŘIPOJENO
VYPNUTO = WI-FI NENÍ AKTIVNÍ
ON = MĚNIČ DODÁVÁ NAPÁJENÍ
OFF = MĚNIČ NEDODÁVÁ V TUTO CHVÍLI NAPÁJENÍ
ON = OBJEVILA SE CHYBA
OFF = BEZ CHYBY
Měniče navržené s LCD displejem

13
DA
01 Sikkerhedsforholdsregler
Generel ansvarsfraskrivelse
Ansvarsfraskrivelse vedr. sikkerhed
Advarsel
DC-siden:
1. Sørg for, at komponentrammerne og beslagssystemet er jordet forsvarligt.
2. Forbind DC-kablerne ved hjælp af de medfølgende PV-stiktilslutninger. Producenten hæfter
ikke for nogen form for skader på udstyr, hvis der bruges andre stikforbindelser.
3. Sørg for, at DC-kablerne er strammet, og at de er tilsluttet forsvarligt og korrekt. Forkert
udført ledningsføring kan forårsage dårlig kontakt eller høje impedanser og beskadige
inverteren.
4. Mål DC-kablet ved hjælp af multimeteret for at undgå polvendt tilslutning. Desuden skal
spændingen være under den maksimale DC-indgangsspænding. Producenten hæfter ikke
for beskadigelse forårsaget af polvendt tilslutning eller ekstremt høje spændingsniveauer.
5. PV-modulerne, der bruges sammen med inverteren, skal have en IEC61730 klasse
A-godkendelse.
AC-siden:
1. Spændingen og frekvensen ved tilslutningspunktet skal stemme overens med
specikationerne for nettilslutning.
2. Supplerende beskyttelsesanordninger som f.eks. afbrydere og sikringer anbefales på AC-
siden. Beskyttelsesanordningens specikation skal være mindst 1,25 gange den nominelle
AC-udgangsstrøm.
3. Inverterens PE-kabel (beskyttelsesjord) skal være tilsluttet og spændt ordentligt fast.
4. Det anbefales at bruge kobberkabler som AC-udgangskabler. Hvis du foretrækker
aluminiumskabler, skal du huske at bruge adapterklemmer fra kobber til aluminium.
DA
• Oplysningerne i denne kvikinstallationsvejledning kan blive ændret som følge af
produktopdateringer og af andre årsager. Denne vejledning kan ikke træde i stedet for
produktmærkaterne eller sikkerhedsforholdsreglerne i brugervejledningen, medmindre
andet er anført. Samtlige beskrivelser heri er kun vejledende.
• Læs kvikinstallationsvejledningen, inden der udføres nogen form for installationsarbejde.
Yderligere oplysninger fremgår af brugervejledningen.
• Alle handlinger skal udføres af uddannede og kyndige teknikere, som er bekendt med lokale
standarder og sikkerhedsbestemmelser.
• Kontrollér, at det leverede materiale omfatter den korrekte model, at indholdet er
fuldstændigt, og at indholdet er intakt. Kontakt producenten, hvis der konstateres
beskadigelser, og hvis der mangler komponenter.
• Brug isoleret værktøj, og bær personlige værnemidler ved betjening af udstyret af hensyn
til din personlige sikkerhed. Bær antistatiske handsker, antistatisk tøj og håndledsstrop
ved berøring af elektroniske komponenter for at beskytte inverteren mod beskadigelse.
Producenten hæfter ikke for nogen form for skader, der er forårsaget af statisk elektricitet.
• Følg installations-, betjenings- og brugerkongurationsanvisningerne i denne vejledning og
i brugermanualen nøje. Producenten hæfter ikke for skader på udstyr eller for personskade,
hvis anvisningerne ikke har været fulgt. Yderligere oplysninger om garanti fremgår af https://
en.goodwe.com/warranty.

14
DA
Kontrol forud for opstart
HØJSPÆNDINGSFARE. Afbryd
enhver form for forsyningsstrøm,
og sluk produktet, inden der
arbejdes på det.
Forsinket aadning. Vent 5 minutter
efter slukning, indtil komponenterne
er fuldstændigt aadede.
Læs hele vejledningen, inden du
arbejder på denne enhed.
Der foreligger potentielle
faremomenter. Ifør dig egnede
personlige værnemidler, inden du
påbegynder nogen form for arbejde.
Farligt høje temperaturer. Berør
ikke produktet, mens det er i
drift, da berøring kan forårsage
forbrændinger.
Jordingspunkt. Indikerer positionen
til tilslutning af PE-kablet
(beskyttelsesjord).
CE-mærkning Inverteren må ikke bortskaes
som husholdningsaald. Kassér
produktet i overensstemmelse
med lokal lovgivning og lokale
bestemmelser, eller send det tilbage
til producenten.
5min
Nr. Kontrolpunkt
1Produktet er installeret og fastgjort korrekt på et rent sted med god ventilation, hvor
det er nemt at betjene.
2PE-, DC-indgangs-, AC-udgangs- og kommunikationskablerne er tilsluttet korrekt og
fastgjort forsvarligt.
3Kabelforankringer er intakte og placeret ensartet, og kablerne er anbragt ordentligt.
4 Ubenyttede porte og klemmer er forseglede.
5Spændingen og frekvensen ved tilslutningspunktet skal stemme overens med
inverterens nettilslutningsspecikationer.
Produkt:
1. Udsæt ikke klemmerne for mekanisk belastning, da dette kan beskadige klemmerne.
2. Samtlige mærkater og advarselsmærkninger skal være synlige efter installationen.
Mærkater på maskinen må ikke bruges til notater eller beskadiges eller tildækkes.
3. Uautoriseret adskillelse og modikation kan beskadige udstyret, og sådanne skader er ikke
dækket af garantien.
4. Installerer inverteren væk fra høje magnetfelter for at undgå elektromagnetisk interferens.
Hvis der er radio- eller trådløst kommunikationsudstyr under 30 MHz i nærheden af
inverteren, skal du:
• Installere inverteren mindst 30 m væk fra det trådløse udstyr.
• Tilføj et lavpas EMI-lter eller en erviklingsferritkerne til inverterens DC-indgangskabel
eller AC-udgangskabel.
5. Følgende advarselsmærkater er anbragt på inverteren.

15
DA
EU-overensstemmelseserklæring
GoodWe Technologies Co., Ltd. erklærer hermed, at at inverteren med trådløse
kommunikationsmoduler, som sælges på det europæiske marked, opfylder kravene i følgende
direktiver:
• Direktiv om radioudstyr 2014/53/EU (RED)
• Direktiv om begrænsning af anvendelsen af visse farlige stoer 2011/65/EU og (EU) 2015/863
(RoHS)
• Aald af elektrisk og elektronisk udstyr 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EF) nr. 1907/2006 (REACH)
GoodWe Technologies Co., Ltd. erklærer hermed, at at inverteren uden trådløse
kommunikationsmoduler, som sælges på det europæiske marked, opfylder kravene i følgende
direktiver:
• Direktiv om elektromagnetisk kompatibilitet 2014/30/EU (EMC)
• Lavspændingsdirektivet vedr. elektrisk udstyr 2014/35/EU (LVD)
• Direktiv om begrænsning af anvendelsen af visse farlige stoer 2011/65/EU og (EU) 2015/863
(RoHS)
• Aald af elektrisk og elektronisk udstyr 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EF) nr. 1907/2006 (REACH)
Du kan downloade EU-overensstemmelseserklæringen på https://en.goodwe.com.

16
DA
Indikator Status Beskrivelse
TÆNDT = STRØMMEN TIL UDSTYRET ER TÆNDT
SLUKKET = STRØMMEN TIL UDSTYRET ER TÆNDT
TÆNDT = INVERTEREN LEVERER STRØM
SLUKKET = INVERTEREN LEVERER IKKE STRØM
ENKELT LANGSOMT BLINK = SELVKONTROL FORUD FOR
TILKOBLING TIL NETTET
ENKELT BLINK = KOBLER TIL NETTET
TÆNDT = TRÅDLØS ER FORBUNDET/AKTIV
BLINK 1 = TRÅDLØST SYSTEM NULSTILLER
BLINK 2 = PROBLEM MED TRÅDLØS ROUTER
BLINK 4 = PROBLEM MED TRÅDLØS SERVER
BLINK = RS485 ER TILSLUTTET
SLUKKET = TRÅDLØST ER IKKE AKTIVT
TÆNDT = DER ER OPSTÅET EN FEJL
SLUKKET = INGEN FEJL
Invertere, der er designet uden LCD
LED-indikatorer
Indikator Status Beskrivelse
TÆNDT = Wi-Fi ER TILSLUTTET/AKTIVT
BLINK 1 = Wi-Fi-SYSTEMET NULSTILLER
BLINK 2 = IKKE FORBUNDET MED ROUTEREN
BLINK 4 = Wi-Fi-SERVERPROBLEM
BLINK = RS485 ER TILSLUTTET
SLUKKET = Wi-Fi ER IKKE AKTIVT
TÆNDT = INVERTEREN LEVERER STRØM
SLUKKET = INVERTEREN LEVERER IKKE STRØM I ØJEBLIKKET
TÆNDT = DER ER OPSTÅET EN FEJL
SLUKKET = INGEN FEJL
Invertere, der er designet med LCD

17
DE
01 Sicherheitshinweise
Allgemeine Hinweise
Sicherheitshinweise
Warnhinweis
DC-seitig:
1. Stellen Sie sicher, dass Komponententräger und Konsole ordnungsgemäß geerdet sind.
2. Schließen Sie die DC-Kabel über die mitgelieferten Photovoltaikstecker an. Der Hersteller
haftet nicht für Schäden an der Ausrüstung, die auf den Gebrauch anderer Steckverbinder
zurückzuführen sind.
3. Überprüfen Sie, ob die DC-Kabel fest, sicher und korrekt angeschlossen sind. Ein
unsachgemäßer Anschluss kann zu schlechten Verbindungen oder hohen Impedanzen
führen und den Wechselrichter beschädigen.
4. Ermitteln Sie mit einem Multimeter die Polarität des DC-Kabels, um eine Verpolung
auszuschließen. Darüber hinaus darf die gemessene Spannung nicht die max. zulässige
DC-Eingangsspannung überschreiten. Der Hersteller haftet nicht für Schäden infolge einer
Verpolung und Überschreitung der max. zulässigen Spannungswerte.
5. Die am Wechselrichter angeschlossenen Photovoltaikmodule müssen gemäß IEC61730
(Class A) zertiziert sein.
AC-seitig:
1. Die Spannungs- und Frequenzwerte am Anschlusspunkt müssen den Anforderungen des
AC-Einspeisenetzes entsprechen.
2. Sehen Sie die AC-seitig empfohlenen zusätzlichen Schutzeinrichtungen (wie etwa
Leistungsschalter oder Sicherungen) vor. Die Schutzeinrichtung muss mindestens nach
dem 1,25-fachen Wert des AC-seitigen Nennausgangsstroms speziziert sein.
DE
• Die Informationen in dieser Kurzanleitung können sich aufgrund von
Produktaktualisierungen oder aus anderen Gründen ändern. Sofern nicht anders angegeben,
ersetzt vorliegende Kurzanleitung weder die auf dem Produkt angebrachten Hinweise
noch die in der Betriebsanleitung enthaltenen Sicherheitshinweise. Alle hier enthaltenen
Beschreibungen dienen lediglich als Leitlinien.
• Lesen Sie sich vor der Montage und Installation gründlich die Kurzanleitung durch. Für
zusätzliche Informationen siehe die Betriebsanleitung.
• Alle Arbeiten dürfen ausschließlich von geschulten und qualizierten Technikern
durchgeführt werden, die mit den vor Ort geltenden Bestimmungen und
Sicherheitsvorschriften vertraut sind.
• Überprüfen Sie die Lieferung auf korrekten, vollständigen und unversehrten Inhalt.
Informieren Sie bei beschädigten oder fehlenden Komponenten den Hersteller.
• Benutzen Sie für Betrieb und Handhabung der Ausrüstung isolierte Werkzeuge und tragen
Sie persönliche Schutzausrüstung, um die persönliche Sicherheit sicherzustellen. Tragen
Sie antistatische Handschuhe und Kleidung sowie ein ESD-Erdungsarmband, um die
Wechselrichter vor Schäden zu bewahren. Der Hersteller haftet nicht für Schäden, die von
statischer Elektrizität verursacht werden.
• Befolgen Sie strikt alle in dieser Kurzanleitung und in der Betriebsanleitung enthaltenen
Installations-, Montage-, Betriebs- und Kongurationsanleitungen. Der Hersteller haftet
weder für Verletzungen noch für Schäden, die Folge einer Nichtbeachtung der Anleitungen
sind. Für weitere Einzelheiten zur Garantie siehe unter https://en.goodwe.com/warranty.

18
DE
WARNUNG VOR ELEKTRISCHER
SPANNUNG! Gerät vor allen
Arbeiten ausschalten und von
sämtlichen Spannungsquellen
trennen.
Verzögerte elektrische Entladung.
Nach dem Ausschalten 5 Minuten
abwarten, bis die Bauteile
vollständig elektrisch entladen sind.
Vor allen Arbeiten am Gerät erst
die Betriebsanleitung lesen.
Vorhandensein potenzieller Risiken.
Vor sämtlichen Arbeiten geeignete
PSA tragen.
Gefährdung durch hohe
Temperaturen. Produkt
nicht während des Betriebs
berühren, um Verbrennungen zu
vermeiden.
Erdungspunkt. Position für den
Anschluss der Erdungsleitung (PE).
CE-Kennzeichnung Wechselrichter nicht über den
Haushaltsmüll entsorgen, sondern
in Übereinstimmung mit den
örtlich gültigen Gesetzen und
Bestimmungen oder zurück an den
Hersteller senden.
5min
3. Schließen Sie die PE-Leitung des Wechselrichters fest an.
4. Wir empfehlen, aus Kupfer gefertigte AC-Ausgangskabel zu benutzen. Sollten Sie
Aluminiumkabel vorziehen, dann müssen Sie entsprechende Al/Cu-Verbinder bzw. Klemmen
verwenden.
Produk:
1. Lassen Sie die Anschlussklemmen mechanisch unbelastet, um Beschädigungen
auszuschließen.
2. Nach Montage und Installation müssen alle Etiketten und Warnaufkleber sichtbar sein.
Diese dürfen weder zerkratzt, beschädigt oder verdeckt sein.
3. Eine unbefugte Zerlegung oder Modizierung kann die Ausrüstung beschädigen und führt
zu Garantieverlust.
4. Installieren Sie den Wechselrichter nicht in der Nähe starker Magnetfelder, um
elektromagnetische Interferenzen zu vermeiden. Wenn sich in der Nähe des
Wechselrichters Kommunikationsgeräte mit einer drahtlosen bzw. Funkverbindung unter
30 MHz benden, gehen Sie wie folgt vor:
• Installieren Sie den Wechselrichter in einem Abstand von mindestens 30 m zu Geräten
mit drahtloser Funkverbindung.
• Bauen Sie am DC-Eingangskabel bzw. dem AC-Ausgangskabel des Wechselrichters einen
EMI-Tiefpasslter oder einen Ferritkern mit mehreren Windungen ein.
5. Der Wechselrichter besitzt folgende Warnaufkleber:
