Graco ti2652b User manual

-For the application of architectural paints and coatings-/-Pourl’application de peintures et revêtements architecturaux-/–
Para la aplicación de pinturas y revestimientos con fines arquitectónicos–/-Paraaplicação de pinturas e demãos
arquitectónicas-/-Perl’applicazione di vernici e di rivestimenti architettonici -
Models: pg. 3 / Modèles: p. 5 / Modelos: pg. 7 / Modelos: pág. 9 / Modelli: pag. 11
Warning / Mise en garde / Advertencia / Advertência / Pericolo ........2
Component Identification /
Identification des composants /
Identificación de los componentes /
Identificação dos componentes /
Identificazione dei componenti .............................12
Grounding /
Mise à la terre /
Conexión a tierra /
Ligação à terra /
Messa a terra ............................................13
Pressure Relief Procedure /
Procédure de décompression /
Procedimiento de descompresión /
Procedimento de descompressão /
Procedura di decompressione ..............................15
Setup / Réglage / Ajuste / Preparação / Configurazione ..............17
Spray Instructions /
Instructions de pulvérisation /
Instrucciones de pulverización /
Instruções de pintura /
Istruzioni di spruzzatura ...................................20
Clear Clog /
Déboucher /
Elimine la obstrucción /
Desobstrução /
Pulizia delle ostruzioni ....................................23
Repair / Réparation / Reparación / Reparação / Riparazione ..........25
Parts / Pièces / Piezas / Peças / Parti .............................30
Technical Data /
Caractéristiques techniques /
Características técnicas /
Ficha técnica /
Dati tecnici ..............................................32
Graco Standard Warranty /
Garantie Graco standard /
Garantía estándar de Graco /
Garantia Standard da Graco /
Garanzia standard Graco ..................................34
Important Safety Instructions
Read all warnings and instructions in this manual. Save these instructions.
Instructions de sécurité importantes
Lire toutes les mises en garde et instructions de ce manuel. Sauvegarder ces instructions.
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de este manual. Guarde las instrucciones.
Instruções de segurança importantes
Leia todas as advertências e instruções deste manual. Guarde estas instruções.
Importanti istruzioni sulla sicurezza
Leggere tutte le avvertenze e le istruzioni contenute in questo manuale. Conservarle.
311254J
Instructions / Instructions / Instrucciones / Instruções / Istruzioni
Silver and Flex Plus Airless Spray Guns
Pistolets airless Plus Silver et Flex
Pistolas de pulverización sin aire Silver y Flex Plus
Pistolas de pintura a alta pressão Silver e Flex Plus
Pistole a spruzzo airless Silver e Flex Plus
ti2657a
ti2652b
ENG FRE SPA POR ITA

Warning
2311254J
Warning
The following are general warnings related to the setup, use, grounding, maintenance and repair of this equipment.
Additional, more specific, warnings may be found throughout the text of this manual, where applicable. Symbols
appearing in the body of the manual refer to these general warnings. When these symbols appear throughout the
manual, refer back to these pages for a description of the specific hazard.
WARNING
FIRE AND EXPLOSION HAZARD
Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent
fire and explosion:
• Use equipment only in well ventilated area.
• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop
cloths (potential static arc).
• Keep work area free of debris, including solvent, rags and gasoline.
• Do not plug or unplug power cords, or turn power or light switches on or off when flammable fumes
are present.
• Ground equipment and conductive objects in work area. See Grounding instructions.
• Use only grounded hoses.
• Hold gun firmly to side of grounded pail when triggering into pail.
• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment
until you identify and correct the problem.
• Keep a fire extinguisher in the work area.
SKIN INJECTION HAZARD
High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just
a cut, but it is a serious injury that can result in amputation. Get immediate surgical treatment.
• Do not point gun at anyone or at any part of the body.
• Do not put your hand over the spray tip.
• Do not stop or deflect leaks with your hand, body, glove, or rag.
• Do not spray without tip guard and trigger guard installed.
• Engage trigger lock when not spraying.
• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking, or servicing equipment.
EQUIPMENT MISUSE HAZARD
Misuse can cause death or serious injury.
• Do not exceed the maximum working pressure or temperature rating of the lowest rated system
component. See Technical Data in all equipment manuals.
• Use fluids and solvents that are compatible with equipment wetted parts. See Technical Data in all
equipment manuals. Read fluid and solvent manufacturer’s warnings. For complete information
about your material, request MSDS from distributor or retailer.
• Check equipment daily. Repair or replace worn or damaged parts immediately with genuine Graco
replacement parts only.
• Do not alter or modify equipment.
• Use equipment only for its intended purpose. Call your Graco distributor for information.
• Route hoses and cables away from traffic areas, sharp edges, moving parts, and hot surfaces.
• Do not kink or over bend hoses or use hoses to pull equipment.
• Keep children and animals away from work area.
• Do not operate the unit when fatigued or under the influence of drugs or alcohol.
• Comply with all applicable safety regulations.

Warning
311254J 3
Models
PRESSURIZED ALUMINUM PARTS HAZARD
Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids
containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical
reaction and equipment rupture, and result in death, serious injury, and property damage.
PERSONAL PROTECTIVE EQUIPMENT
You must wear appropriate protective equipment when operating, servicing, or when in the operating
area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic
fumes, burns, and hearing loss. This equipment includes but is not limited to:
• Protective eyewear
• Clothing and respirator as recommended by the fluid and solvent manufacturer
• Gloves
• Hearing protection
Type, Model
No., Series MWP Trigger Tip Guard Tip
Silver
234237, A
5000 psi
(345 bar, 34.5 MPa) 4-finger trigger HandTite Tip Guard 517 RAC V SwitchTip
Silver,
235460, C
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger Standard (nonreversing) Dripless Tip Guard
No Spray Tip.
Order Separately
Silver,
235461, B
5000 psi
(345 bar, 34.5 MPa) 4-finger trigger Standard (nonreversing) Dripless Tip Guard
No Spray Tip.
Order Separately
Silver,
235462, C
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger Standard (nonreversing) Dripless Tip Guard
No Spray Tip. Order Separately
For Fine Finish
Silver,
235464, C
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger Heavy Duty RAC Tip Guard XHD617 SwitchTip
Silver,
238591, A
5000 psi
(345 bar, 34.5 MPa) 4-finger trigger Heavy Duty RAC Tip Guard XHD619 SwitchTip
Silver,
243283, A
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger HandTite Tip Guard 517 RAC V SwitchTip
Silver,
246240, A
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger HandTite Tip Guard 517 RAC X SwitchTip
Silver,
249941, A
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger HandTite Tip Guard 210 RAC X Fine Finish Tip
Flex Basic,
235457, C
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger No Tip Guard. Order Separately.
No Spray Tip.
Order Separately.
Flex,
235458, C
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger Standard (nonreversing) Dripless Tip Guard
No Spray Tip.
Order Separately
Flex,
246468, A
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger HandTite Tip Guard 517 RAC X SwitchTip
Sliver,
257093, A
5000 psi
(345 bar, 34.5 MPa) 2-finger trigger Heavy Duty RAC Tip Guard XHD665 SwitchTip
WARNING

Mise en garde
4311254J
Mise en garde
Les mises en garde suivantes sont des mises en garde de sécurité relatives à la configuration, utilisation, mise
à la terre, maintenance et réparation de ce matériel. D’autres mises en garde plus spécifiques figurent dans le texte
de ce manuel aux endroits concernés. Les symboles figurant dans ce manuel font référence à ces mises en garde
générales. Quand vous voyez l’un de ces symboles dans le manuel, reportez-vous à ces pages où ce risque spéci-
fique est décrit.
MISE EN GARDE
RISQUES D’INCENDIE ET D’EXPLOSION
Les vapeurs inflammables de solvant et de peinture sur le lieu de travail peuvent prendre feu ou exploser. Pour
prévenir un incendie ou une explosion :
• N’utiliser l’équipement que dans des locaux bien ventilés.
• Supprimer toutes les sources de feu, telles que les veilleuses, cigarettes, lampes de poche et bâches plastique
(risque d’électricité statique).
• Veiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.
• Ne pas brancher ni débrancher de cordons d’alimentation électrique ni actionner de commutateur marche-arrêt
ou de lumière en présence de vapeurs inflammables.
• Raccorder à la terre le matériel et les objets conducteurs du site. Voir les instructions de Mise à la terre.
• N’utiliser que des flexibles mis à la terre.
• Tenir le pistolet fermement contre la paroi d’un seau mis à la terre lorsqu’on pulvérise dans le seau.
• Si l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électrique, arrêter
le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été identifié et résolu.
• La présence d’un extincteur est obligatoire dans la zone de travail.
DANGERS D’INJECTIONS
Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant défectueux risque
de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais il s’agit en fait d’une blessure
sérieuse pouvant entraîner une amputation. Consulter immédiatement un médecin en vue d’une intervention
chirurgicale.
• Ne pas diriger le pistolet sur quelqu’un ou une partie quelconque du corps.
• Ne pas mettre la main devant la buse de projection.
• Ne jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.
• Ne pas pulvériser sans garde-buse ni sous-garde.
• Verrouiller la gâchette à chaque arrêt de la pulvérisation.
• Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et avant
le nettoyage, la vérification ou l’entretien du matériel.
DANGER EN CAS DE MAUVAISE UTILISATION DE L’ÉQUIPEMENT
Toute mauvaise utilisation du matériel peut provoquer des blessures graves, voire mortelles.
• Ne pas dépasser la pression ou température de service maximum spécifiée de l’élément le plus faible du sys-
tème. Voir les Caractéristiques techniques de tous les manuels de l’appareil.
• Utiliser des produits et solvants compatibles avec les pièces en contact avec le produit. Voir les Caractéris-
tiques techniques de tous les manuels d’équipement. Lire les mises en garde du fabricant de produit et de
solvant. Pour plus d’informations sur votre produit, demandez la fiche de sécurité produits à votre distributeur ou
revendeur de produit.
• Vérifier le matériel quotidiennement. Réparer ou remplacer immédiatement toutes les pièces usées ou endom-
magées uniquement par des pièces d’origine Graco.
• Ne pas modifier cet équipement.
• N’utiliser ce matériel que pour l’usage auquel il est destiné. Pour plus de renseignements appelez votre distri-
buteur Graco.
• Écarter les flexibles et câbles électriques des zones de circulation, des bords coupants, des pièces en mouve-
ment et des surfaces chaudes.
• Ne pas plier ni trop cintrer les flexibles ni les utiliser pour tirer l’appareil.
• Tenir les enfants et animaux à l’écart du site de travail.
• Ne pas utiliser l’appareil si l’on est fatigué ou sous l’influence de drogue ou d’alcool.
• Se conformer à toutes les règles de sécurité applicables.

Mise en garde
311254J 5
Modèles
RISQUES DUS AUX PIÈCES EN ALUMINIUM SOUS PRESSION
N’utiliser ni 1,1,1-trichloréthane, ni chlorure de méthylène, ni solvants à base d’hydrocarbures halogénés, ni produits
contenant de tels solvants dans un appareil sous pression en aluminium. L’utilisation de ces produits risque de
déclencher une violente réaction chimique avec casse du matériel et provoquer ainsi de graves dommages
corporels et matériels pouvant entraîner la mort.
ÉQUIPEMENT DE PROTECTION DU PERSONNEL
Il est impératif que le personnel porte un équipement de protection approprié quand il travaille ou se trouve dans la
zone de fonctionnement de l’installation pour éviter des blessures graves telles que des lésions oculaires, inhalation
de fumées toxiques, brûlures et perte de l’ouïe notamment. Cet équipement comprend ce qui suit, la liste n’étant pas
exhaustive:
• Lunettes de sécurité
• Le port de vêtements de sécurité et d’un respirateur est conseillé par le fabricant de produit et de solvant
• Gants
• Casque anti-bruit
MISE EN GARDE
Type, modèle n°,
série MWP Gâchette Protecteur de buse Buse
Silver
234237, A
5000 psi
(345 bar, 34,5 MPa) Gâchette 4 doigts Garde-buse HandTite Buse 517 RAC V SwitchTip
Silver,
235460, C
5000 psi
(345 bar, 34,5 MPa) Gâchette 2 doigts Garde-buse standard Dripless (non réversible)
Pasdebuse.
À acheter séparément
Silver,
235461, B
5000 psi
(345 bar, 34,5 MPa) Gâchette 4 doigts Garde-buse standard Dripless (non réversible)
Pasdebuse.
À acheter séparément
Silver,
235462, C
5000 psi
(345 bar, 34,5 MPa) Gâchette 2 doigts Garde-buse standard Dripless (non réversible)
Pasdebuse.
À acheter séparément, pour
haute finition
Silver,
235464, C
5000 psi
(345 bar, 34,5 MPa) Gâchette 2 doigts Garbe-buse RAC série lourde XHD617 SwitchTip
Silver,
238591, A
5000 psi
(345 bar, 34,5 MPa) Gâchette 4 doigts Garbe-buse RAC série lourde XHD619 SwitchTip
Silver,
243283, A
5000 psi
(345 bar, 34,5 MPa) Gâchette 2 doigts Garde-buse HandTite Buse 517 RAC V SwitchTip
Silver,
246240, A
5000 psi
(345 bar, 34,5 MPa) Gâchette 2 doigts Garde-buse HandTite Buse 517 RAC X SwitchTip
Silver,
249941, A
5000 psi
(345 bar, 34.5 MPa) Gâchette 2 doigts Garde-buse HandTite Buse 210 RAC X Fine Finish Tip
Flex Basic,
235457, C
5000 psi
(345 bar, 34.5 MPa) Gâchette 2 doigts Pasdebuse. À acheter séparément
Pasdetip.
À acheter séparément
Flex,
235458, C
5000 psi
(345 bar, 34,5 MPa) Gâchette 2 doigts Garde-buse standard Dripless (non réversible)
Pasdebuse.
À acheter séparément
Flex,
246468, A
5000 psi
(345 bar, 34,5 MPa) Gâchette 2 doigts Garde-buse HandTite Buse 517 RAC X SwitchTip
Silver,
257093, A
5000 psi
(345 bar, 34,5 MPa) Gâchette 2 doigts Garde-buse Heavy Duty RAC XHD665 SwitchTip

Advertencia
6311254J
Advertencia
A continuación se ofrecen advertencias en general relacionadas con la seguridad de la puesta en marcha, uti-
lización, conexión a tierra, mantenimiento y reparación de este equipo. Además, puede encontrar advertencias adi-
cionales a lo largo de este manual siempre que sea pertinente. Los símbolos que aparecen en el texto del manual
se refieren a estas advertencias generales. Cuando vea estos símbolos en el manual, consulte estas páginas para
obtener una descripción del riesgo específico.
ADVERTENCIA
PELIGRO DE INCENDIOS Y EXPLOSIONES
Los vapores inflamables, como los vapores de disolvente o de pintura, en la zona de trabajo pueden incendiarse
o explotar. Para evitar un incendio o explosión:
• Utilice el equipo únicamente en áreas bien ventiladas.
• Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos, lámparas eléctricas portátiles y las
cubiertas de plástico (arcos estáticos potenciales).
• Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.
• No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área de pulverización.
• Conecte a tierra el equipo y los objetos conductores de la zona de trabajo. Vea las instrucciones de Conexión
a tierra.
• Utilice únicamente mangueras conectadas a tierra.
• Sujete firmemente la pistola contra el lateral de una lata conectada a tierra mientras dispara la pistola hacia
el interior de la misma.
• Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar inmedi-
atamente. No utilice el sistema hasta haber identificado y corregido el problema.
• Guarde un extintor de incendios en la zona de trabajo.
PELIGRO DE INYECCIÓN A TRAVÉS DE LA PIEL
El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán en la piel.
La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una herida grave que puede
conducir a la amputación. Consiga inmediatamente tratamiento quirúrgico.
• No apunte nunca la pistola hacia alguien o alguna parte del cuerpo.
• No coloque la mano sobre la boquilla de pulverización.
• No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.
• No pulverice sin el portaboquillas y el seguro del gatillo.
• Enganche el seguro del gatillo cuando no esté pulverizando.
• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de limpiar,
revisar o reparar el equipo.
PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO
El uso incorrecto puede causar la muerte o heridas graves.
• No exceda la presión máxima de trabajo o la temperatura del componente con menor valor nominal del
sistema. Consulte la sección Características técnicas de todos los manuales del equipo.
• Utilice fluidos y disolventes que sean compatibles con las piezas húmedas del equipo. Consulte las Caracter-
ísticas técnicas de todos los manuales del equipo. Lea las advertencias de los fabricantes de los fluidos y los
disolventes. Para obtener información completa sobre su material, pida la MSDS a su distribuidor o detallista.
• Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o dañadas únicamente con
piezas de repuesto originales de Graco.
• No altere ni modifique el equipo.
• Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información, póngase en
contacto con su distribuidor Graco.
• Desvíe las mangueras de zonas de tráfico intenso, de curvas pronunciadas, de piezas movibles y superficies
calientes.
• No retuerza ni doble las mangueras, ni las utilice para arrastrar el equipo.
• Mantenga a los niñosyalosanimaleslejosdelazonadetrabajo.
• No utilice el equipo si está cansado o bajo los efectos de medicamentos o del alcohol.
• Respete todas las normas relativas a la seguridad.

Advertencia
311254J 7
Modelos
PELIGRO DE PIEZAS DE ALUMINIO A PRESIÓN
No utilice 1,1,1 tricloroetano, cloruro de metileno y otros disolventes de hidrocarburos halogenados o productos que
contengan dichos disolventes con equipos de aluminio presurizados. Esas sustancias podrían provocar peligrosas
reacciones químicas y ruptura del equipo, y causar la muerte, lesiones graves y daños materiales.
EQUIPO DE PROTECCIÓN PERSONAL
Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento del equipo,
con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones oculares, la inhalación
de vapores tóxicos, quemaduras o la pérdida auditiva. Este equipo incluye, pero no está limitado a:
• Gafas de protección
• Ropas protectoras y un respirador, tal como recomiendan los fabricantes del fluido y del disolvente
• Guantes
• Protección auditiva
ADVERTENCIA
Tipo, modelo n°,
serie MWP Gatillo Portaboquillas Boquilla
Silver
234237, A
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
4 dedos Portaboquillas HandTite Boquilla de giro 517 RAC V
Silver,
235460, C
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
2 dedos
Portaboquillas estándar
(no reversible) Dripless
Sin boquilla de pulverización.
Pedir por separado
Silver,
235461, B
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
4 dedos
Portaboquillas estándar
(no reversible) Dripless
Sin boquilla de pulverización.
Pedir por separado
Silver,
235462, C
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
2 dedos
Portaboquillas estándar
(no reversible) Dripless
Sin boquilla de pulverización.
Pedir por separado para el acabado fino
Silver,
235464, C
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
2 dedos
Portaboquillas RAC
para uso intensivo Boquilla de giro XHD617
Silver,
238591, A
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
4 dedos
Portaboquillas RAC
para uso intensivo Boquilla de giro XHD619
Silver,
243283, A
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
2 dedos Portaboquillas HandTite Boquilla de giro 517 RAC V
Silver,
246240, A
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
2 dedos Portaboquillas HandTite Boquilla de giro 517 RAC X
Silver,
249941, A
5000 psi
(345 bar, 34.5 MPa)
Gatillo para
2 dedos Portaboquillas HandTite 210 RAC X el acabado fino
Flex Basic,
235457, C
5000 psi
(345 bar, 34.5 MPa)
Gatillo para
2 dedos
Sin boquilla de portaboquillas.
Pedir por separado
Sin boquilla de pulverización.
Pedir por separado
Flex,
235458, C
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
2 dedos
Portaboquillas estándar
(no reversible) Dripless
Sin boquilla de pulverización.
Pedir por separado
Flex,
246468, A
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
2 dedos Portaboquillas HandTite Boquilla de giro 517 RAC X
Flex,
257093, A
5000 psi
(345 bar, 34,5 MPa)
Gatillo para
2 dedos Portaboquillas HandTite Boquilla de giro XHD665

Advertência
8311254J
Advertência
Seguem-se advertências gerais relativamente à preparação, utilização, ligação à terra, manutenção e reparação
deste equipamento. Existem também advertências mais específicas, que podem ser encontradas ao longo deste
manual, onde aplicáveis. Os símbolos apresentados ao longo do manual referem-se a estas advertências gerais.
Quando os símbolos surgirem no manual, consulte estas páginas para obter uma descrição sobre o perigo
específico.
ADVERTÊNCIA
PERIGO DE INCÊNDIO E EXPLOSÃO
Os vapores inflamáveis na área de trabalho, tais como os provenientes de solventes e tintas, podem inflamar-se ou
explodir. Para ajudar a evitar incêndios e explosões:
• Utilize o equipamento apenas em áreas bem ventiladas.
• Elimine todas as fontes de ignição, como, por exemplo, luzes piloto, cigarros, luzes eléctricas portáteis e plásti-
cos de protecção (potencial arco estático).
• Mantenha a área de trabalho sem detritos, incluindo solvente, panos e gasolina.
• Não ligue nem desligue cabos de alimentação ou interruptores, na presença de vapores inflamáveis.
• Ligue à terra o equipamento e os objectos condutores presentes na área de trabalho. Consulte as instruções
de Ligação à terra.
• Utilize apenas tubos flexíveis com ligação à terra.
• Segure a pistola firmemente apoiando-a na parede do balde em contacto com a terra, quando estiver
a descarregar para dentro do mesmo.
• Se ocorrerem faíscas de estática ou se sentir um choque eléctrico, interrompa a utilização imediatamente.
Não utilize o equipamento até identificar e eliminar o problema.
• Tenha sempre um extintor na área de trabalho.
PERIGO DE INJECÇÃO ATRAVÉS DA PELE
O produto a alta pressão proveniente da pistola, fugas nos tubos flexíveis ou componentes danificados poderá
provocar lesões na pele. As lesões podem ter o aspecto de um simples corte, porém, constituem ferimentos graves
capazes de conduzir à amputação. Obtenha tratamento médico imediato.
• Não aponte a pistola a ninguém nem a nenhuma parte do corpo.
• Não coloque as mãos sobre o bico.
• Não tente interromper ou desviar fugas com a mão, o corpo, uma luva ou um pano.
• Não comece a pintar sem que o protector do bicoeodispositivo de segurança do gatilho estejam instalados.
• Engate o fecho do gatilho quando não estiver a pintar.
•SigaoProcedimento de descompressão neste manual, quando parar de pintar e antes de dar início aos
procedimentos de limpeza, verificação ou manutenção.
PERIGOS DE MÁ UTILIZAÇÃO DO EQUIPAMENTO
A utilização incorrecta do equipamento poderá resultar em ferimentos graves ou morte.
• Não exceda a pressão máxima de trabalho nem o nível de temperatura do componente do sistema de valor
mais baixo. Consulte a Ficha técnica em todos os manuais do equipamento.
• Utilize produtos e solventes compatíveis com as peças do equipamento em contacto com o produto. Consulte
aFicha técnica em todos os manuais do equipamento. Leia as advertências dos fabricantes do líquido e do
solvente. Para obter informações completas relativas ao material que utiliza, solicite a folha de dados de segu-
rança do material ao distribuidor ou ao revendedor.
• Verifique diariamente o equipamento. Repare ou substitua imediatamente as peças gastas ou danificadas
apenas com peças de substituição genuínas da Graco.
• Não altere nem modifique este equipamento.
• Utilize o equipamento apenas para o fim a que se destina. Solicite informações ao seu distribuidor Graco.
• Afaste os tubos flexíveis e cabos de áreas com movimento, pontas afiadas, peças em movimento e superfícies
quentes.
• Não dê nós nem dobre os tubos flexíveis, nem os utilize para puxar o equipamento.
• Mantenha crianças e animais afastados da área de trabalho.
• Não utilize a unidade se estiver cansado ou sob a influência de drogas ou de álcool.
• Cumpra todas as normas de segurança aplicáveis.

Advertência
311254J 9
Modelos
PERIGO DE PEÇAS DE ALUMÍNIO PRESSURIZADO
Não utilize 1,1,1-tricloroetano, cloreto de metileno, outros solventes de hidrocarboneto halogenado ou produtos que
contenham os solventes referidos em equipamento de alumínio pressurizado. A utilização dos produtos referidos
pode provocar reacções químicas violentas, avaria do equipamento e resultar em morte, lesões graves e danos
materiais.
EQUIPAMENTO DE PROTECÇÃO PESSOAL
Deve usar equipamento de protecção adequado quando utilizar e efectuar procedimentos de manutenção no equi-
pamento, ou quando se encontrar na área de funcionamento do mesmo. O equipamento de protecção protege-o de
lesões graves, tais como lesões oculares, inalação de vapores tóxicos, queimaduras e perda de audição. O equipa-
mento protector inclui o seguinte, apesar de não se limitar a tal:
• protecção para os olhos;
• vestuário protector e máscara, como recomendado pelo fabricante do produto e solvente;
• luvas;
• protecção para os ouvidos.
ADVERTÊNCIA
Tipo, N.º do
modelo, Série
Pressão máxima
de trabalho Gatilho Protector do bico Bico
Silver
234237, A
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
4 dedos Protector do bico HandTite 517 RAC V SwitchTip
Silver,
235460, C
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
2 dedos
Protector do bico Dripless de
série (não reversível)
Sem bico de pintura.
Encomendar em separado
Silver,
235461, B
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
4 dedos
Protector do bico Dripless de
série (não reversível)
Sem bico de pintura.
Encomendar em separado
Silver,
235462, C
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
2 dedos
Protector do bico Dripless de
série (não reversível)
Sem bico de pintura.
Encomendar em separado para um
acabamento fino
Silver,
235464, C
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
2 dedos
Protector do bico
Heavy Duty RAC XHD617 SwitchTip
Silver,
238591, A
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
4 dedos
Protector do bico
Heavy Duty RAC XHD619 SwitchTip
Silver,
243283, A
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
2 dedos Protector do bico HandTite 517 RAC V SwitchTip
Silver,
246240, A
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
2 dedos Protector do bico HandTite 517 RAC X SwitchTip
Silver,
249941, A
5000 psi
(345 bar, 34.5 MPa)
Gatilho de
2 dedos Protector do bico HandTite 210 RAC X acabamento fino
Flex Basic,
235457, C
5000 psi
(345 bar, 34.5 MPa)
Gatilho de
2 dedos Protector do bico HandTite 319 RAC V Striping Kit
Flex,
235458, C
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
2 dedos
Protector do bico Dripless de
série (não reversível)
Sem bico de pintura.
Encomendar em separado
Flex,
246468, A
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
2 dedos Protector do bico HandTite 517 RAC X SwitchTip
Flex,
257093, A
5000 psi
(345 bar, 34,5 MPa)
Gatilho de
2 dedos
Protector do bico
Heavy Duty RAC XHD665 SwitchTip

Pericolo
10 311254J
Pericolo
Quelle che seguono sono avvertenze generali correlate all’impostazione, l’utilizzo, la messa a terra, la manutenzione
e la riparazione di quest’apparecchiatura. Si possono trovare avvertenze aggiuntive e più specifiche nel testo di
questo manuale laddove applicabili. I simboli contenuti nel testo di questo manuale fanno riferimento alle avvertenze
generali. Quando questi simboli compaiono all’interno del manuale, fare riferimento a queste pagine per una descri-
zione del pericolo specifico.
PERICOLO
PERICOLO DI INCENDI ED ESPLOSIONI
Vapori infiammabili, come il vapore del solvente e delle vernici, nell’ area di lavoro possono prendere fuoco o esplo-
dere. Per aiutare a prevenire incendi ed esplosioni:
• Utilizzare i macchinari sono in aree ben ventilate.
• Eliminare tutte le fonti di incendio; come le fiamme pilota, le sigarette, le torce elettriche e le coperture in plas-
tica (pericolo di archi statici).
• Mantenere l’area di lavoro libera da materiali di scarto inclusi solventi, stracci e petrolio.
• Non collegare o scollegare i cavi di alimentazione né accendere o spegnere gli interruttori delle luci in presenza
di fumi infiammabili.
• Collegare a terra le apparecchiature e gli oggetti conduttivi nell’area di lavoro. Fare riferimento a Messa a terra.
• Utilizzare solo flessibili collegati a terra.
• Tenere ferma la pistola su un lato di un secchio collegato a terra quando si attiva nel secchio.
• Se vi sono scariche statiche o se si rileva una scossa arrestare immediatamente l’operazione. Non utilizzare
questa apparecchiatura fin quando il problema non è stato identificato e corretto.
• Tenere un estintore nell’area di lavoro.
PERICOLO DI INIEZIONE NELLA PELLE
Fluido ad alta pressione dalla pistola, perdite nei flessibili o componenti rotti possono lesionare la pelle. Può
sembrare un semplice taglio, ma in realtà è una grave lesione che può portare a un’amputazione. Richiedere
trattamento chirurgico immediato.
• Non puntare mai la pistola verso qualcuno o su una parte del corpo.
• Non poggiare la mano o le dita sull’ugello dello spruzzatore.
• Non interrompere o deviare perdite con la mano, col corpo, con i guanti o uno straccio.
• Non spruzzare senza protezione dell’ugello e protezione del grilletto installate.
• Innescare sempre il gancio di sicurezza quando non si spruzza.
• Seguire la Procedura di decompressione in questo manuale quando si smette di spruzzare e prima di pulire,
eseguire interventi di manutenzione o di riparazione dell’attrezzatura.
PERICOLO DA USO IMPROPRIO DELL’APPARECCHIATURA
Un utilizzo improprio può provocare gravi lesioni o addirittura la morte.
• Non eccedere la massima pressione d’esercizio o temperatura del componente con la specifica minima. Fare
riferimento ai Dati tecnici di tutti manuali delle attrezzature.
• Utilizzare fluidi e solventi compatibili con le parti dell’attrezzatura a contatto con il fluido. Vedere Dati tecnici in
tutti i manuali delle attrezzature. Leggere le avvertenze del produttore del fluido e del solvente. Per informazioni
complete sul materiale, richiedere l’MSDS al distributore o al rivenditore.
• Verificare l’attrezzatura quotidianamente. Riparare o sostituire immediatamente le parti usurate o danneggiate
solo con parti originali Graco.
• Non alterare o modificare l’attrezzatura.
• Utilizzare l’apparecchiatura solo per gli scopi previsti. Per informazioni, contattare il distributore Graco.
• Disporre i flessibilieicavilontanodaaree trafficate, spigoli vivi, parti in movimento e superfici calde.
• Non attorcigliare né piegare eccessivamente i flessibili o utilizzare flessibili per tirare l’attrezzatura.
• Tenere bambini e animali lontano dall’area di lavoro.
• Non mettere in funzione l’unità quando si è affaticati o sotto l’effetto di droghe o di alcol.
• Seguire tutte le normative sulla sicurezza applicabili.

Pericolo
311254J 11
Modelli
PERICOLO DA PARTI IN ALLUMINIO PRESSURIZZATE
Nelle attrezzature in alluminio pressurizzate non utilizzare mai 1,1,1-tricloroetano, cloruro di metilene, né altri
solventi a base di idrocarburi alogenati o fluidi contenenti tali solventi. L’uso di tali sostanze può causare gravi
reazioni chimiche e danni all’attrezzatura e può provocare la morte, gravi lesioni e danni materiali.
ATTREZZATURA DI PROTEZIONE PERSONALE
Indossare una protezione adeguata durante il funzionamento, la manutenzione o quando si è in area di lavoro del
macchinario per proteggersi dal pericolo di lesioni gravi: lesioni agli occhi; inalazione di fumi tossici, ustioni e perdita
dell’udito. L’apparecchiatura di protezione include ma non è limitata a:
• Occhiali protettivi
• Indumenti e un respiratore come raccomandato dal produttore del fluido e del solvente
• Guanti
• Protezione auricolare
PERICOLO
Tipo,
N. modello, serie MWP Grilletto Protezione dell’ugello Ugello
Silver
234237, A
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a4dita Protezione dell’ugello HandTite SwitchTip RAC 517 V
Silver,
235460, C
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a2dita
Protezione dell’ugello standard
(non reversibile) DripLess.
Senza ugello di spruzzatura.
Ordinare separatamente
Silver,
235461, B
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a4dita
Protezione dell’ugello standard
(non reversibile) DripLess.
Senza ugello di spruzzatura.
Ordinare separatamente
Silver,
235462, C
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a2dita
Protezione dell’ugello standard
(non reversibile) DripLess.
Senza ugello di spruzzatura. Ordinare
separatamente, per finiture fini.
Silver,
235464, C
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a2dita
Protezione dell’ugello
per usi gravosi RAC SwitchTip XHD617
Silver,
238591, A
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a4dita
Protezione dell’ugello
per usi gravosi RAC SwitchTip XHD619
Silver,
243283, A
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a2dita
Protezione dell’ugello
HandTite SwitchTip RAC 517 V
Silver,
246240, A
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a2dita Protezione dell’ugello HandTite SwitchTip RAC 517 X
Silver,
249941, A
5000 psi
(345 bar, 34.5 MPa)
Grilletto
a2dita Protezione dell’ugello HandTite 210 RAC X finiture fini
Flex Basic,
235457, C
5000 psi
(345 bar, 34.5 MPa)
Grilletto
a2dita
Senza protezione dell’ugello.
Ordinare separatamente
Senza ugello di spruzzatura.
Ordinare separatamente
Flex,
235458, C
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a 2dita
Protezione dell’ugello standard
(non reversibile) DripLess.
Senza ugello di spruzzatura.
Ordinare separatamente
Flex,
246468, A
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a2dita Protezione dell’ugello HandTite SwitchTip RAC 517 X
Flex,
257093, A
345 bar, 34,5 MPa
(5000 psi)
Grilletto
a2dita
Protezione dell’ugello per usi
gravosi RAC SwitchTip XHD665

Component Identification / Identification des composants / Identificación de los componentes / Identificação dos componentes /
Identificazione dei componenti
12 311254J
Component Identification / Identification des compo-
sants / Identificación de los componentes / Identifica-
ção dos componentes / Identificazione dei componenti
A
B
D
E
F
C
ti6929b
English Français Español Português Italiano
A Tip Guard Protecteur de buse Portaboquillas Protector do bico Protezione dell’ugello
B Trigger lock Loquet de sécurité Seguro del gatillo Fecho do gatilho Sicura del grilletto
C Trigger Gâchette Gatillo Gatilho Grilletto
D Tip Buse Boquilla Bico Ugello
E Fluid inlet Entrée produit Entrada de fluido Entrada de líquido Ingresso fluido
F Trigger guard / Fluid Tube Sous-garde /
Tube produit
Protección del gatillo /
tubo para líquido
Dispositivo de segurança
do gatilho/Tubo do líquido
Protezione del grilletto/
Flessibile del fluido

Grounding / Mise à la terre / Conexión a tierra / Ligação à terra / Messa a terra
311254J 13

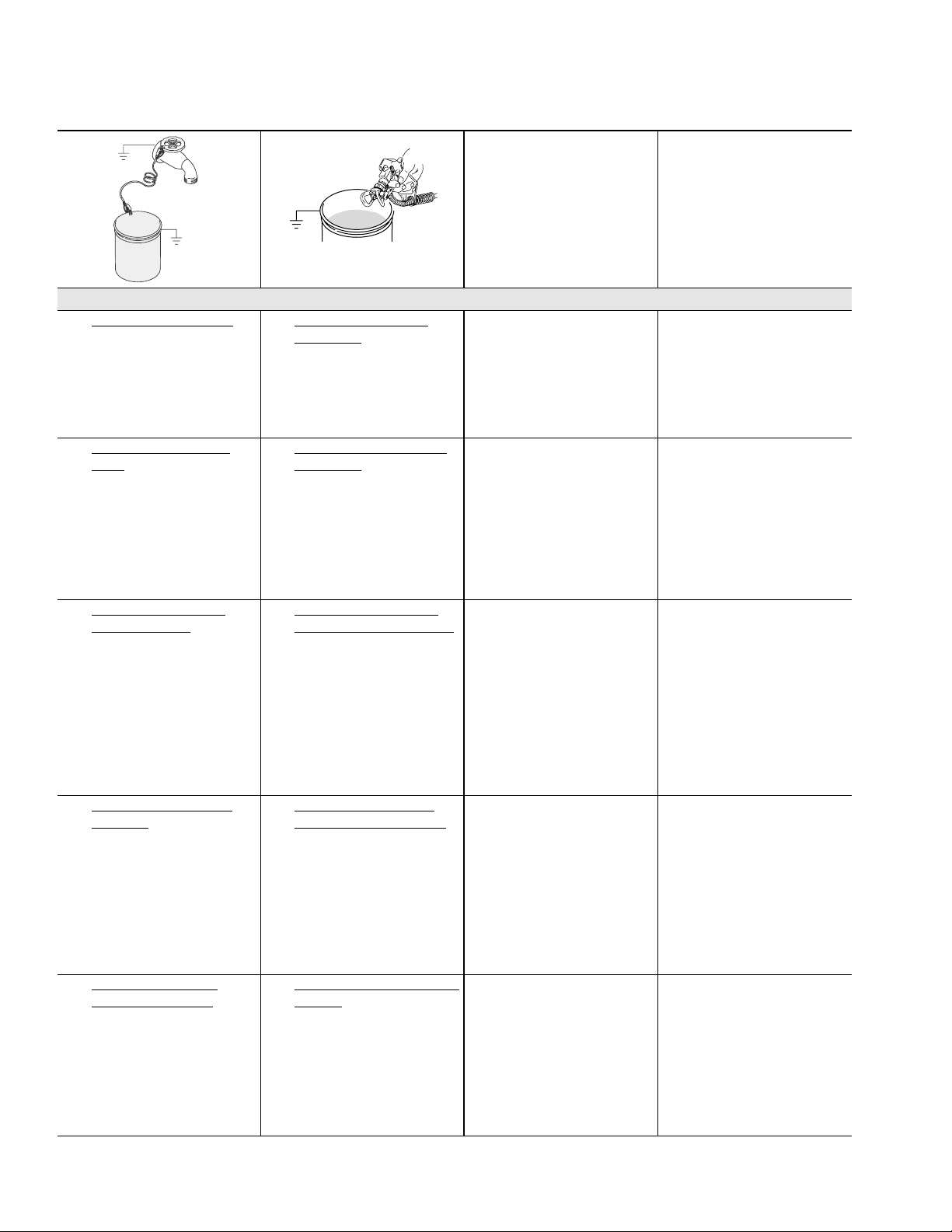

Grounding / Mise à la terre / Conexión a tierra /
Ligação à terra / Messa a terra
English Français Español Português Italiano
The sprayer must be
grounded. Grounding reduces
the risk of static and electric
shock by providing an escape
wire for the electrical current
due to static build up or in the
event of a short circuit.
Ce pulvérisateur doit être
raccordé à la terre. La mise
à la terre réduit les risques
d’électricité statique et de
décharge électrique grâce
à un fil permettant au courant
de s’échapper en cas d’accu-
mulation d’électricité statique
ou de court-circuit.
Este pulverizador debe estar
conectado a tierra. La
conexión a tierra reduce el
riesgo de descargas eléctricas
y estáticas al proporcionar
un cable por donde puede
escapar la corriente eléctrica
debida a la acumulación
estática o en caso de que
haya un cortocircuito.
O equipamento tem que ter
ligação à terra. A ligação
à terra reduz o risco de
choque eléctrico e electro-
stático, fornecendo um cabo
de fuga para a corrente eléc-
trica gerada pela carga
electrostática ou em caso
de curto-circuito.
Lo spruzzatore deve essere
collegato a terra. La messa
a terra riduce il rischio di shock
statico ed elettrico dovuto
all’accumulo statico o a
eventuali corti circuiti grazie
a un filo di fuga per la corrente
elettrica.
•Ground sprayer gun
through connection to
a properly grounded
fluid hose and pump.
•Ground fluid supply
container.Follow
local code.
•Ground solvent pails used when flushing. Follow local code.
Use only conductive, metal pails, placed on a grounded surface
such as concrete. Do not place the pail on a nonconductive
surface such as paper or cardboard, which interrupts the
grounding continuity.
•Mettre le pistolet
pulvérisateur à la
terre via un flexible
produit et la pompe
correctement reliés
à la terre.
•Mettre le réservoir
de produit à la terre.
Respecter la régle-
mentation locale.
•Mettre les seaux de solvant utilisés pendant le rinçageàla
terre. Respecter la réglementation locale. N’utiliser que des seaux
métalliques conducteurs placés sur une surface reliée à la terre,
sur du béton par exemple. Ne pas poser de seau sur une surface
non conductrice, telle que du papier ou du carton, parce qu’elle
interrompt la continuité de la terre.
•Conecte a tierra la
pistola de pulver-
ización utilizando
una manguera del flu-
ido y una bomba con
una buena conexión a
tierra.
•Conecte a tierra
el recipiente de
suministro del
fluido. Siga las
normas locales.
•Conecte a tierra las latas de disolvente utilizadas para la
limpieza. Siga las normas locales. Utilice sólo latas metálicas
conductoras, colocadas sobre una superficie de tipo cemento.
No coloque la lata en una superficie no conductora, como papel
o cartón, ya que se interrumpe la conexión a tierra.
•Ligue à terra a pis-
tola do equipamento
através da ligação
a um tubo flexível
de líquido e a uma
bomba devidamente
ligados à terra.
•Ligue à terra
orecipiente de for-
necimento de
líquido. Cumpra
o regulamento local.
•Ligue à terra os baldes de solvente utilizados durante
a lavagem.. Cumpra o regulamento local. Utilize apenas baldes
metálicos condutores, colocados numa superfície com ligação
à terra, como é o caso do cimento. Não coloque o balde numa
superfície não condutora, como é o caso do papel ou do cartão,
que interrompe a continuidade da ligação à terra.
•Collegare a terra la
pistola a spruzzo
tramite un flessibile
e una pompa oppor-
tunamente messi
a terra.
•Collegare a terra
il contenitore di
alimentazione del
fluido in base alle
normative vigenti.
•Collegare a terra i secchi del solvente utilizzati durante il
lavaggio. Attenersi alla normativa vigente. Utilizzare solo secchi
metallici conduttivi posizionati su una superficie collegata a terra,
come cemento. Non poggiare il secchio su superfici non con-
duttive, come carta o cartone, in quanto interrompono la continuità
di messa a terra.
ti5850a

Grounding / Mise à la terre / Conexión a tierra / Ligação à terra / Messa a terra
14 311254J
•Ground the metal pail by
connecting a ground wire
to the pail by clamping
one end to pail and the
other end to ground such
as a water pipe.
•Maintain grounding
continuity when flushing
or relieving pressure by
holding metal part of
spray gun firmly to side
of a grounded metal pail,
then trigger gun.
•Mettre le seau métal-
lique à la terre en raccor-
dant un fil de terre au
seau en pinçant une
extrémité sur le seau et
l’autre sur la terre, sur
une conduite d’eau par
exemple.
•Maintenir la continuité
de la terre pendant le rin-
çage ou la décompression
en appuyant une partie
métallique du pistolet con-
tre le côté d’un seau
métallique relié à la terre,
puis appuyer sur la
gâchette du pistolet.
•Conecte a tierra del
bidón metálico
conectando un cable de
conexión a tierra al bidón
sujetando un extremo al
bidón y el otro extremo
a una tierra, por ej. una
tubería de agua.
•Mantenga la continui-
dad de la puesta atierra
durante la limpieza o la
liberación de la presión
sujetando firmemente una
pieza metálica de la pis-
tola de pulverización con-
tra el borde de una lata
metálica con conexión
a tierra y después dispare
la pistola.
•Ligue à terra o balde
metálico, ligando um fio
terra ao balde, fixando
uma extremidade ao
balde e a outra a um
objecto ligado à terra, tal
como um cano de água.
•Mantenha a continui-
dade da ligação à terra
durante a lavagem
ou descompressão,
encostando a parte metá-
lica da pistola de pintura
firmemente a um balde
metálico com ligação
à terra. De seguida,
accione a pistola.
•Collegare a terra il
secchio di metallo
fissando un’estremità del
filo di terra al secchio
e l’altra estremità a terra
come un tubo dell’acqua.
•Conservare la continuità
di terra quando si lava
o si scarica la pressione,
tenendo una parte
metallica della pistola
a spruzzo a contatto
con il lato di un secchio
metallico collegato a terra,
quindi premere il grilletto.
ti5851a ti6934a

Pressure Relief Procedure / Procédure de décompression / Procedimiento de descompresión / Procedimento de descompressão /
Procedura di decompressione
311254J 15
Pressure Relief Procedure / Procédure de décompres-
sion / Procedimiento de descompresión / Procedimento
de descompressão / Procedura di decompressione
English Français Español Português Italiano
IMPORTANT
To reduce the risk
of injury, follow this
Pressure Relief
Procedure whenever
you:
• Are instructed to
relieve pressure
• Stop spraying
• Service equipment
• Install / clean spray tip
• Disconnect / connect
hose.
IMPORTANT
Pour réduire les
risques de blessure,
observer cette
Procédure de
décompression à
chaque fois qu’il est
demandé de:
• relâcher la pression,
• arrêter la
pulvérisation,
• entretenir
l’équipement,
• monter / nettoyer
la buse,
• débrancher / brancher
le flexible.
IMPORTANTE
Para reducir el riesgo
de que se produzcan
lesiones, siga este
“Procedimiento de
descompresión”,
siempre que:
• Se le indique que
debe liberar la presión;
• Termine la operación
de pulverizado;
• Revise el equipo;
• Instale / limpie la
boquilla de pulve-
rización;
• Desconecte / conecte
la manguera.
IMPORTANTE
Para reduzir o risco de
ferimentos, siga este
Procedimento de
descompressão
sempre que:
• receber instruções
para efectuar a
descompressão;
• parar de pintar;
• efectuar proce-
dimentos de assistên-
cia no equipamento;
• instalar/limpar o bico;
• desligar/ligar o tubo
flexível.
IMPORTANTE
Per ridurre il rischio di
gravi lesioni, seguire la
Procedura di decom-
pressione ogni volta
che:
• Scaricare la
pressione,
• Si smette di
spruzzare,
• Si esegue la
manutenzione
dell’apparecchiatura,
• Si installano o si
puliscono gli ugelli,
• Si collega/scollega il
flessibile.
1. Turn pressure to lowest setting. Turn
sprayer OFF. Unplug.
2. Engage trigger lock. 3. Remove tip. 4. Disengage trigger lock.
1. Régler la pression au minimum. Mettre
le pulvérisateur sur ARRÊT.
Débrancher.
2. Verrouiller la
gâchette.
3. Enlever la buse. 4. Déverrouiller la
gâchette.
1. Fije la presión en el valor más bajo.
Apague el pulverizador. Desenchúfelo.
2. Enganche el seguro
del gatillo.
3. Desmonte la
boquilla.
4. Desenganche el
seguro del gatillo.
1. Reduza a pressão para o valor mínimo.
Desligue o equipamento. Retire a ficha
da tomada.
2. Engate o fecho do
gatilho.
3. Retire o bico. 4. Desengate o fecho do
gatilho.
1. Impostare la pressione sul valore più
basso. SPEGNERE lo spruzzatore.
Scollegare.
2. Mettere la sicura alla
pistola.
3. Rimuovere
l’ugello.
4. Disinserire la sicura del
grilletto.
ti6930a
ti6932a
ti6931a
ti6933a

Pressure Relief Procedure / Procédure de décompression / Procedimiento de descompresión / Procedimento de descompressão /
Procedura di decompressione
16 311254J
5. Trigger gun into grounded
metal bucket.
6. Engage trigger lock.
5. Actionner le pistolet en
le tenant dans un seau
métallique mis à la terre.
6. Verrouiller la gâchette.
5. Dispare la pistola hacia
el interior de un cubo
metálico conectado
a tierra.
6. Enganche el seguro del
gatillo.
5. Accione a pistola para
um balde metálico ligado
à terra.
6. Engate o fecho do
gatilho.
5. Azionare la pistola a
spruzzo nel secchio di
metallo collegato a terra.
6. Mettere la sicura alla
pistola.
ti6934a
ti6932a

Setup / Réglage / Ajuste / Preparação / Configurazione
311254J 17
Setup / Réglage / Ajuste / Preparação / Configurazione
Installing Tip and Guard / Montage de la buse et de sa protection /
Instalación de la boquilla y del portaboquillas / Instalação do bico
e do protector / Installazione ugello e protezione
WARNING
• Do not exceed 5000 psi
(345 bar, 34.5 MPa) mwp.
• Failure to install or use the
RAC™tip guard assem-
bly correctly may result in
an undirected spray of
fluid into operator’s eyes
or on skin.
1. Engage trigger lock. 2. If you have been using
sprayer and gun, relieve
pressure. Pg. 15.
MISE EN GARDE
• Ne pas dépasser 5000 psi
(345 bars, 34,5 MPa)
mwp.
• En cas d’erreur de mon-
tage ou d’utilisation de la
protection de buse RAC™,
l’opérateur court le risque
de recevoir un jet de
produit dans les yeux ou
sur la peau.
1. Verrouiller la gâchette. 2. Si vous avez utilisé le
pulvérisateur et le pistolet,
relâchez la pression.
P. 15.
ADVERTENCIA
• No exceda una presión
de 5000 psi (345 bar,
34,5 MPa) mwp.
• Si no se instala, o utiliza,
correctamente el portabo-
quillas RAC™, podría pro-
ducirse la pulverización
indirecta de fluido en los
ojos o sobre la piel del
operario.
1. Enganche el seguro del
gatillo.
2. Si ha estado utilizando el
pulverizador y la pistola,
libere la presión. Pg. 15.
ADVERTÊNCIA
• Não exceda os 5000 psi
(345 bar, 34,5 MPa) de
pressão máxima de
trabalho.
• A não instalação ou não
utilização correcta da uni-
dade do protector de bico
RAC™poderá resultar na
projecção indirecta de
líquido para os olhos ou
pele do operador.
1. Engate o fecho do gatilho. 2. Se tiver estado a utilizar o
equipamentoeapistola,
efectue a descom-
pressão. Pág. 15.
PERICOLO
ti6932a

Setup / Réglage / Ajuste / Preparação / Configurazione
18 311254J
• Non oltrepassare la
pressione massima di
esercizio di 5000 psi
(345 bar, 34,5 MPa).
• La mancata installazione
o l’utilizzo non corretto di
un gruppo di protezione
dell’ugello RAC™può
provocare uno spruzzo
accidentale di fluido
negli occhi o sulla pelle
dell’operatore.
1. Mettere la sicura alla
pistola.
2. Se sono stati utilizzati lo
spruzzatore e la pistola,
scaricare la pressione.
Pag. 15.
ti6932a

Setup / Réglage / Ajuste / Preparação / Configurazione
311254J 19
WARNING
3. Always replace One-
Seal™when replacing
worn SwitchTip.
4. Use end of SwitchTip (A)
to press OneSeal™(B) into
tip guard (D) with curve
matching tip bore (C).
5. Insert SwitchTip in tip bore.
Firmly thread assembly onto
gun. Hand tighten.
• Be sure you fully insert
SwitchTip (A) into tip
bore (C) in guard. Do not
trigger gun with SwitchTip
handle between Spray
and Clear positions.
MISE EN GARDE
3. Toujours remplacer le
joint OneSeal™lors du
remplacement de la buse
SwitchTip usée.
4. Se servir de l’extrémité de
la buse SwitchTip (A) pour
enfoncer le joint OneSeal™
(B) dans la protection (D),
le côté incurvé faisant face
à la buse (C).
5. Introduire la buse SwitchTip
dans le trou de la buse. La
visser à fond dans le pistolet.
Serrer à la main.
• Veiller à bien introduire la
buse SwitchTip (A) dans
l’orifice (C) du garde-
buse. Ne pas actionner le
pistolet quand la manette
SwitchTip est entre les
positions Pulvérisation
et Débouchage.
ADVERTENCIA
3. Cuando reemplace
una boquilla SwitchTip,
cambie siempre el cierre
OneSeal™
4. Usar la base de la boquilla
SwitchTip (A) para colocar
el cierre OneSeal™en
el portaboquillas (D),
encajando el cilindro
en el alojamiento (C).
5. Introduzca la boquilla SwitchTip
en el alojamiento. Enrosque
firmemente el conjunto en la
pistola. Apriete a mano.
• Asegúrese de introducir
completamente la
boquilla de giro SwitchTip
(A) en el alojamiento (C)
del portaboquillas. No
accione la pistola si la
palanca de la boquilla
SwitchTip está entre las
posiciones de Pulver-
ización yLimpieza.
ADVERTÊNCIA
3. Substitua o OneSeal™
sempre que substituir um
bico SwitchTip gasto.
4. Utilize a extremidade do
SwitchTip (A) para encaixar
o OneSeal™(B) no protec-
tor do bico (D), com a parte
curva na direcção do orifí-
cio do bico (C).
5. Introduza o SwitchTip no orifí-
cio do bico. Enrosque firme-
mente a unidade à pistola.
Aperte com a mão.
• Certifique-se de que
encaixa totalmente o
SwitchTip (A) no orifício
do bico (C) no protector.
Não accione a pistola
com o manípulo do
SwitchTip entre as
posições de pintura
edesobstrução.
PERICOLO
3. Sostituire sempre One-
Seal™quando si
sostituisce lo SwitchTip
usurato.
4. Utilizzare l’estremità dello
SwitchTip (A) per premere
OneSeal™(B) nella protezi-
one dell’ugello (D), con il
foro curvo che corrisponde
all’ugello (C).
5. Inserire lo SwitchTip nel foro
dell’ugello e serrare ferma-
mente sulla pistola. Avvitare
a mano il tappo.
• Accertarsi di inserire
a fondo l’ugello di
spruzzatura SwitchTip (A)
nel foro dell’ugello (C)
nella protezione. Non
attivare la pistola con la
maniglia SwitchTip tra le
posizioni di spruzzatura
edipulizia.
ti6770a
B
A
C
D
ti6966a
ti6968a
ti7033a

Setup / Réglage / Ajuste / Preparação / Configurazione
20 311254J
6. Connect hose to gun.
Check all connections for
tightness.
7. Refer to sprayer opera-
tion manual to start and
prime sprayer.
• The trigger force is less
then 10 Lbs (4,5 Kg) to acti-
vate the gun trigger at
3,000 psi (207 bar) pres-
sure with a 2-finger model.
The activating force for a
4-finger trigger model will
be significantly less
6. Brancher le flexible sur
le pistolet. Contrôler
le serrage de tous les
branchements.
7. Se reporter au manuel
de fonctionnement
du pulvérisateur pour
démarrer le pulvérisateur
et l’amorcer.
• La force de déclenche-
ment est inférieur à 10
livres (4,5 kg) pour activer
la gâchette du pistolet à
3000 psi (207 bar) de pres-
sion avec un modèle à 2
doigts
6. Conecte la manguera a la
pistola. Compruebe que
todas las conexiones
están apretadas.
7. Consulte el manual de
instrucciones del pulve-
rizador para poner en
marcha y cebar el pulve-
rizador.
• La fuerza de disparo es
menos de 10 libras (4,5 Kg)
para activar el gatillo de la
pistola a 3000 psi (207 bar)
de presión con un modelo
de dos dedos. La fuerza de
activación para un modelo
de gatillo de 4 dedos será
significativamente menor
6. Ligue o tubo flexível à
pistola. Verifique o aperto
de todas as conexões.
7. Consulte o manual de
utilização para accionar
e ferrar a bomba.
• A força de disparo é menos
de 10 libras (4,5 kg) para
ativar o gatilho da pistola
de 3.000 psi (207 bar) de
pressão com um modelo
de 2 dedos
6. Collegare il flessibile alla
pistola. Verificare il
serraggio di tutte le
connessioni.
7. Consultare il manuale
operativo dello spruzza-
tore per avviare
e adescare lo
spruzzatore.
• La forza di scatto è inferiore
a 10 libbre (4,5 Kg) per atti-
vare il grilletto della pistola
a 3.000 psi (207 bar) con
un modelloa2dita
ti6937b
