Graf MINIMAX-PRO Platin Package 3 Operating and maintenance manual

MINIMAX-PRO
DE
Anleitung für Einbau und Wartung
GRAF MINIMAX-PRO Filter Intern
>> Seite 1-9
EN
Instruction for installation and maintenance
GRAF MINIMAX-PRO Filter internal
>> Page 10-18
FR
Notice de montage et d’utilisation
GRAF Filtre MINIMAX-PRO Interne
>> Page 19-27
ES
Instrucciones para la instalación y mantenimiento del
filtro Interno MINIMAX-PRO
>> Página 28-36

Otto Graf GmbH
Kunststofferzeugnisse
Carl-Zeiss-Str. 2-6
D-79331 Teningen
Tel.: [phone]
Fax: [phone]
[email protected]
www.graf-online.de

[email protected]
www.graf.info
1 / 36
Anleitung für Einbau und Wartung
GRAF MINIMAX-PRO Filter Intern
MINIMAX-PRO Filter Intern
mit gebogenem / geradem
Abgang
Art.-Nr. 340093
Platin Ausbaupaket 3
Art.-Nr. 342038
Carat Ausbaupaket
Art.-Nr. 340119
Die in dieser Anleitung
beschriebenen Punkte sind
unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher
Garantieanspruch. Für alle über
GRAF bezogenen Zusatzartikel
erhalten Sie separate in der
Transportverpackung beiliegende
Einbauanleitungen.
Eine Überprüfung der
Komponenten auf eventuelle
Beschädigungen hat unbedingt vor
der Installation zu erfolgen.
Fehlende Anleitungen können Sie
unter www.graf.info downloaden
oder bei GRAF anfordern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 2
1.1 Sicherheit 2
2. EINBAUBEDINGUNGEN 2
2.1 MINIMAX-PRO Filter Intern 2
3. TECHNISCHE DATEN 3
3.1 Abmessungen mit gebogenem Abgang 3
3.2 Abmessungen mit geradem Abgang 4
4. AUFBAU 5
5. EINBAU UND MONTAGE 5
5.1 Übersicht Platin Tank 5
5.2 Montage Zulaufrohr und Siphon 6
5.3 Filter zum Einsetzen vorbereiten 6
5.4 Filter in den Tank einsetzen 7
5.5 Übersicht Carat Tank 7
5.6 Montage Zulaufrohr und Siphon 8
5.7 Filter zum Einsetzen vorbereiten 8
5.8 Filter in den Tank einsetzen 9
6. ZUBEHÖR 9
7. WARTUNG 9

[email protected]
www.graf.info
2 / 36
1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach BGV C22 zu beachten.
Besonders bei Begehung der Behälter ist eine 2. Person zur Absicherung erforderlich.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur usw. die in Frage kommenden Vorschriften
und Normen zu berücksichtigen. Hinweise hierzu finden Sie in den dazugehörigen Abschnitten dieser
Anleitung.
Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt
sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile
kann dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus
entstandene Schäden aufgehoben wird.
2.1 MINIMAX-PRO Filter Intern
Der MINIMAX-PRO Filter Intern ist geeignet für den Einbau in einen Vorschacht oder eine
Zisterne
Der Höhenunterschied zwischen Zulauf und Ablauf beträgt bei geradem Abgang 10 mm und bei
gebogenem Abgang 80 mm.
Der Filter ist geeignet für Dachflächen bis 350 m².
Die Maschenweite des Siebeinsatzes beträgt 0,35 mm.
2. Einbaubedingungen

[email protected]
www.graf.info
3 / 36
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
3.1 Abmessungen mit gebogenem Abgang
3. Technische Daten
tank

[email protected]
www.graf.info
4 / 36
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10

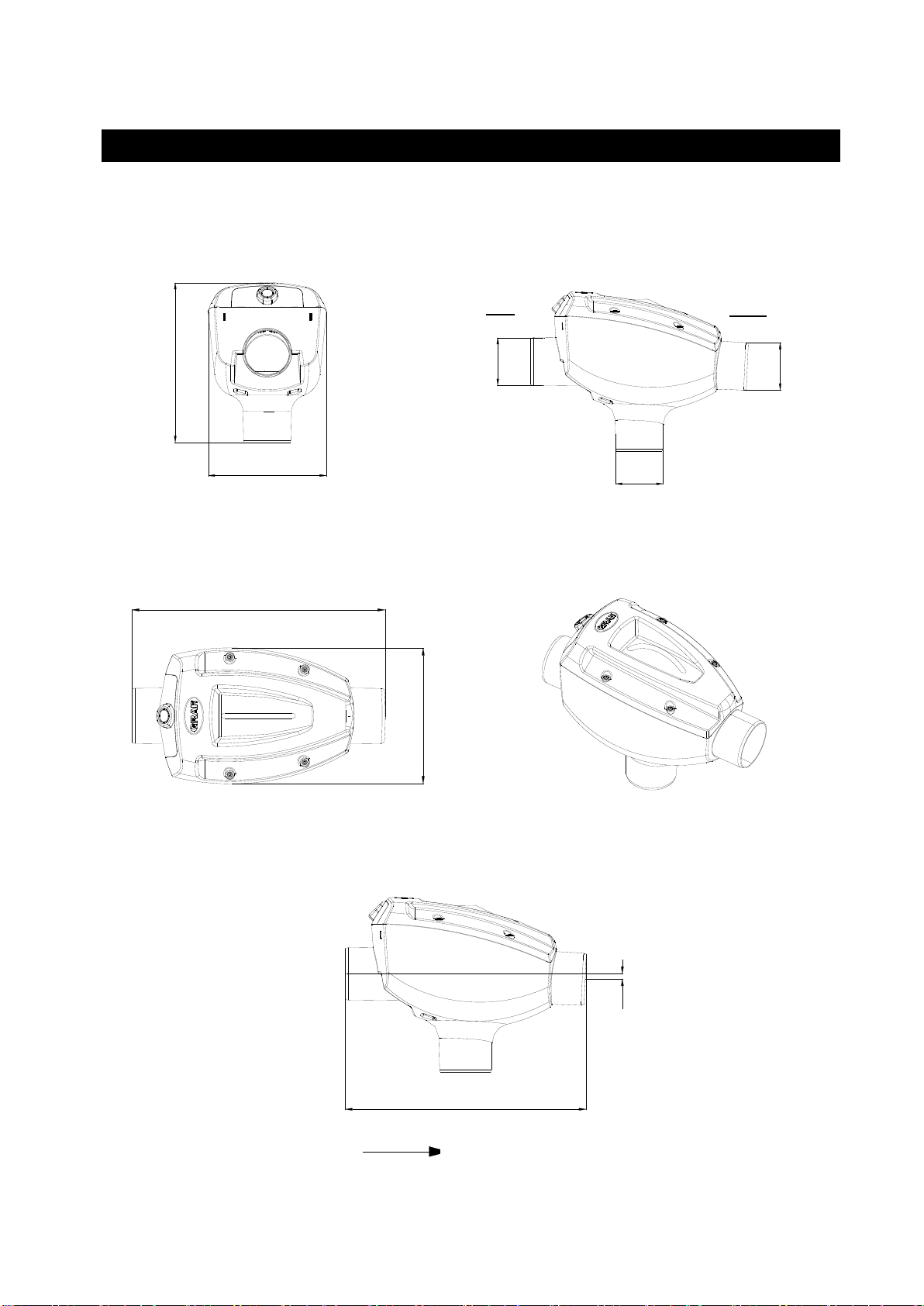

3.2 Abmessungen mit geradem Abgang
3. Technische Daten
tank

[email protected]
www.graf.info
5 / 36
1236
5
4
1236
5
4
1236
5
4
1236
5
4
185 265
185 265
185 265
185 265
Transparenter Deckel/
Siebeinsatz
Gehäuse inklusive Düsenhalter
Abgangsbogen 87°
optionale Reinigungseinheit
(340040)

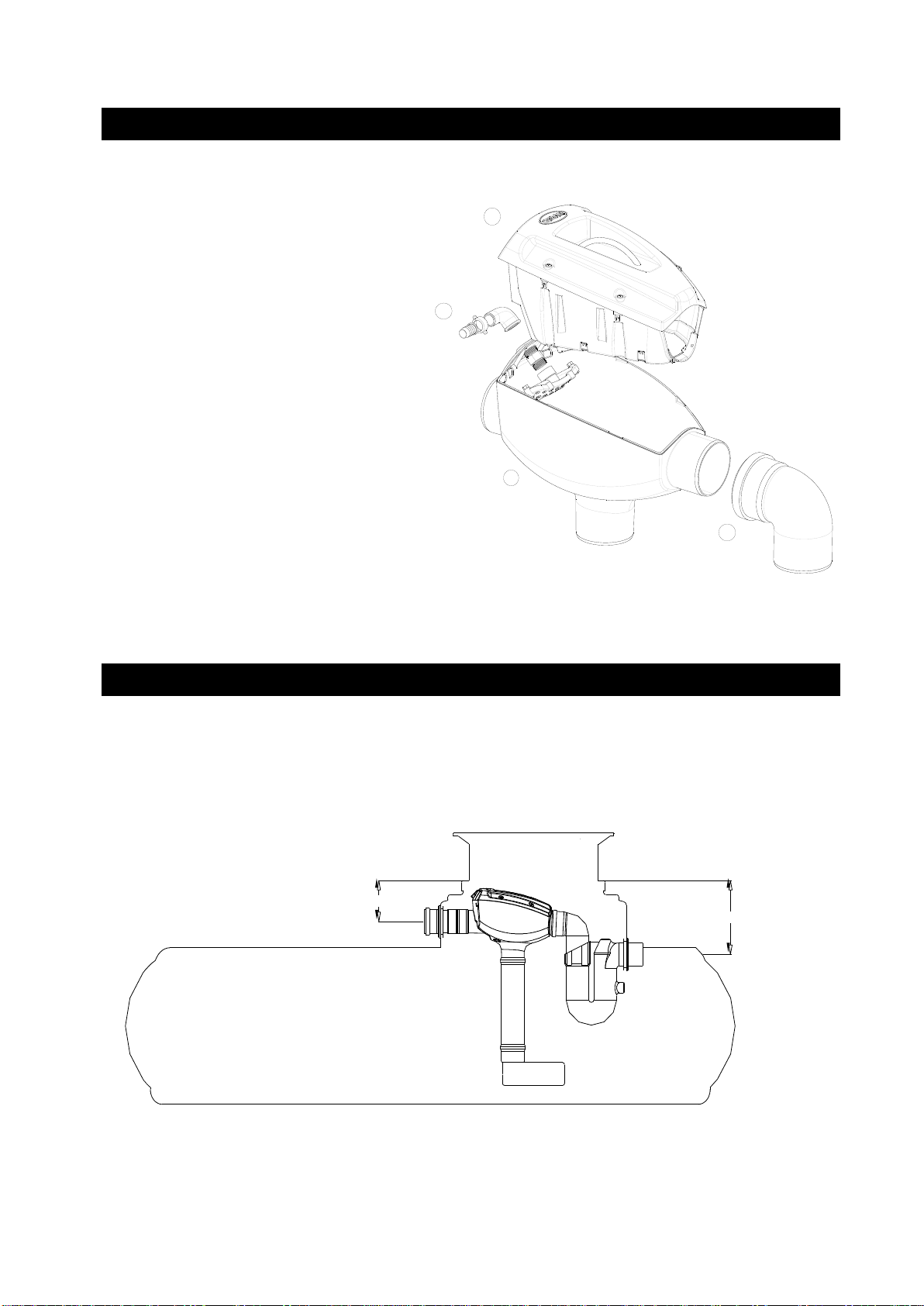

5.1 Übersicht Platin Tank / Filter mit gebogenem Abgang
4. Aufbau
5. Einbau und Montage

[email protected]
www.graf.info
6 / 36
L
2
3
L
2
3
1 1
2
1

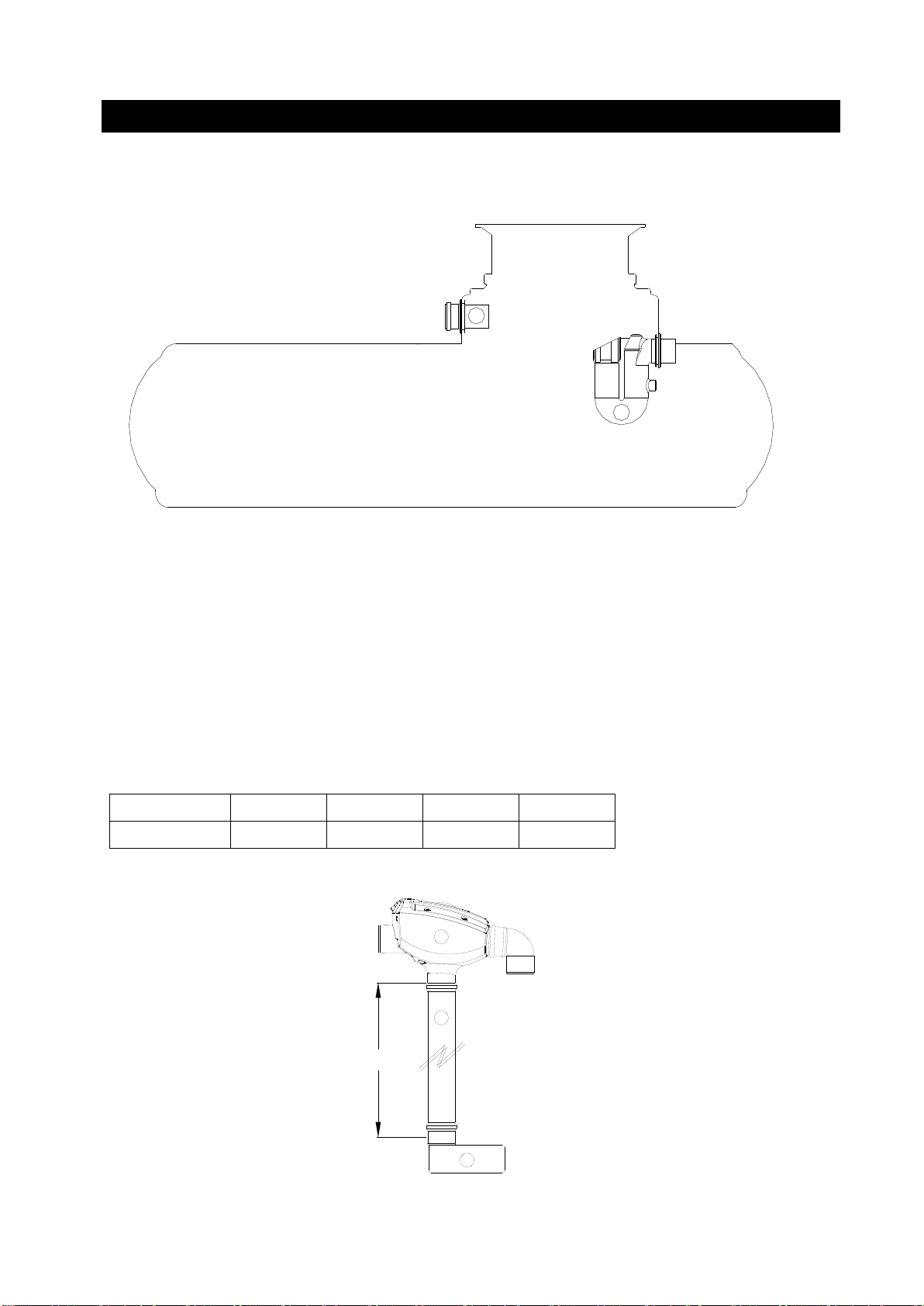

5.2 Montage Zulaufrohr und Siphon
Siphon in die unterste Dichtung am Tankdom bis zum Anschlag einschieben.
Zulaufrohr Länge 150 mm von außen gegenüberliegend einschieben.
5.3 Filter zum Einsetzen vorbereiten
Das Filtergehäuse mit einem bauseits zu stellenden KG/HT Rohr DN 100 mit dem beruhigten
Zulauftopf (im Ausbaupaket 342038 enthalten) verbinden.
Alle Verbindungsstellen mit handelsüblichen Spaxschrauben gegen Auseinanderrutschen sichern.
Platin Tank
1500 L
3000 L
5000 L
7500 L
[L]
470 mm*
500 mm*
675 mm*
1075 mm*
5. Einbau und Montage
*(+/- 10 mm)

[email protected]
www.graf.info
7 / 36
245 245
520

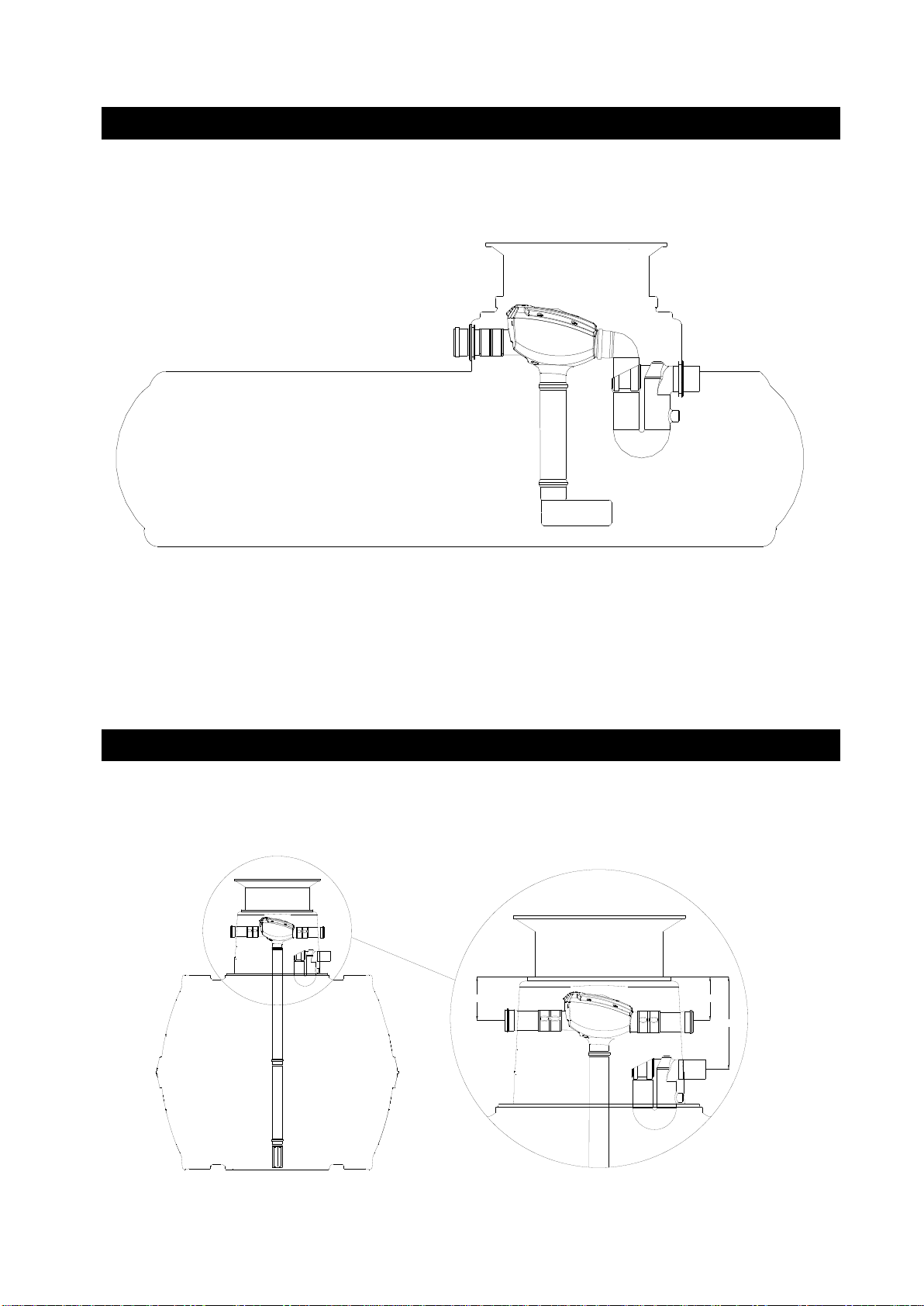

5.4 Filter in den Tank einsetzen
Den mit dem beruhigten Zulauf und Zulauftopf vorbereiteten Filter in den Tank einsetzen.
Dabei den Abgangsbogen des Filters von oben in den Überlaufsiphon einschieben sowie das Zulaufrohr
bündig zum Filter ausrichten und anschließend mit der Schnellmontage-Manschette (im Ausbaupaket
342038 enthalten) fixieren.
5. Einbau und Montage

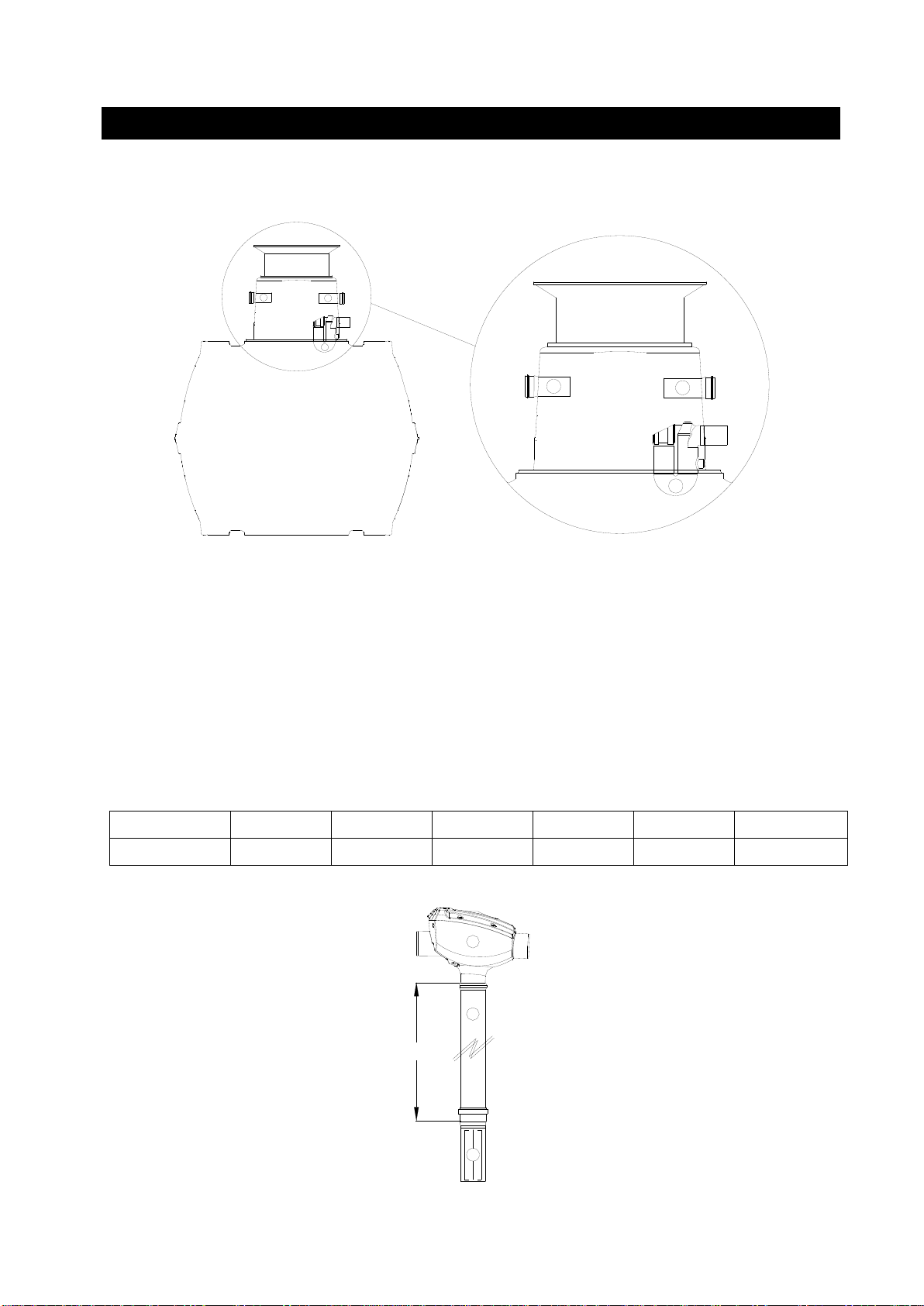

5.5 Übersicht Carat Tank / Filter mit geradem Abgang
5. Einbau und Montage

[email protected]
www.graf.info
8 / 36
1
22
1
22
L
1
2
L
2
L
2
3
1 1
3
3
5.6 Montage Zulaufrohr und Siphon
Siphon in die unterste Dichtung am Tankdom bis zum Anschlag einschieben.
Zulaufrohre Länge 150 mm von außen gegenüberliegend einschieben.
5.7 Filter zum Einsetzen vorbereiten
Das Filtergehäuse mit einem bauseits zu stellenden KG/HT Rohr DN 100 mit dem beruhigten
Zulaufrohr (im Ausbaupaket 340119 enthalten) verbinden.
Alle Verbindungsstellen mit handelsüblichen Spaxschrauben gegen Auseinanderrutschen sichern.
Carat Tank
2700 L
3750 L
4800 L
6500 L
8500 L
10000 L
[L]
1190 mm*
1380 mm*
1610 mm*
1890 mm*
1790 mm*
1990 mm*
*(+/- 10 mm)
5. Einbau und Montage

[email protected]
www.graf.info
9 / 36
500
500 500
5.8 Filter in den Tank einsetzen
Den mit dem beruhigten Zulauf und Zulauftopf vorbereiteten Filter in den Tank einsetzen.
Dabei Zulauf- sowie Ablaufrohr bündig zum Filter ausrichten und anschließend mit den beiden
Schnellmontage-Manschetten (im Ausbaupaket 340119 enthalten) fixieren.
Auf keinen Fall dürfen im Ablauf Kleintiersperren installiert werden, da es durch Schmutz der zum
Kanal geleitet wird zu Rohrverstopfungen kommen kann.
6. Zubehör
Griff XL für MINIMAX-PRO Filter Intern
Art.-Nr. 330220
7. Wartung
Je nach Schmutzanfall im Dachablaufwasser muss die Siebfläche des MINIMAX-PRO Filters Intern
mehrmals im Jahr gereinigt werden. Beim Abnehmen des transparenten Deckels bleibt der Siebeinsatz
an diesem hängen und kann somit Problemlos entnommen und gereinigt werden.
5. Einbau und Montage
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –DE-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF Distribution S.A.R.L –45, route d´Ernolsheim –FR-67120 Dachstein Gare –Tél.:[phone] –Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. –Marquès Caldes de Montbui, 114 –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF UK Ltd –Target House –Thorpe Way Ind. Estate –Banbury –Oxfordshire –UK-OX16 4SP –Tel.: [phone] –Fax: + 44 1608 665-466
2014-05

[email protected]
www.graf.info
10 / 36
Instruction for installation and maintenance
GRAF MINIMAX-PRO Filter internal
MINIMAX-PRO Filter internal
with curved / straight outlet
Order No. 340093
Platin Package 3
Order No. 342038
Carat Package
Order No. 340119
The points described in these
instructions must be observed
under all circumstances. All
warranty rights are invalidated in
the event of non-observance.
Separate installation instructions
are enclosed in the transportation
packaging for all additional articles
purchased from GRAF.
The components must be checked
for any damage prior to installation
under all circumstances.
Missing instructions can be
downloaded on www.graf.info or
can be requested from GRAF.
Table of contents
1. General notes 11
1.1 Safety 11
2. Installation conditions 11
2.1 MINIMAX-PRO Filter internal 11
3. Technical data 12
3.1 Dimensions with curved outwith curved outlet
4. Technical data 13
4.1 Dimensions straight outlet 13
5. Assembly 14
5. Installation and assembly 14
5.1 Overview Platin tank / Filter with curved outlet 14
5.2 Installation of inflow pipe and overflow siphon 15
5.3 Preparation filter for installation 15
5.4 Insert the filter into the tank 16
5. Installation and assembly 16
5.5 Overview Carat tank / Filter with straight outlet 16
5.6 Installation of inflow pipe and overflow siphon 17
5.7 Preparation filter for installation 17
5.8 Insert the filter into the tank 18
6. Accessory 18
7. Maintenance 18
66Acc 6. Accessory essory

[email protected]
www.graf.info
11 / 36
1. General notes
1.1 Safety
A second person is required for health & safety, in particular when entering the tank..
The relevant regulations and standards must additionally be taken into consideration during installation,
assembly, servicing, repair, etc. Relevant notes can be found in the corresponding sections of these
instructions.
During all work on the system or parts of the system, the entire system must always be rendered
inoperable and secured to prevent unauthorised reactivation The entire system must always be taken out
of action & secured against being switched on again whilst work, repair or maintainance is carried out on
parts of the system or the system.
Except when working in the tank; the tank cover must always be kept closed due to acute danger of
accident.
GRAF offers an extensive range of genuine parts & accessories, all of which are designed to ensure the
system performs as specified. The use of non-genuine Grafparts or accessories may lead to the
system's functional capability or failure, therefore invalidating Warranties & Guarantees and liability for
resulting damage.
2. Installation conditions
2.1 MINIMAX-PRO Filter internal
The MINIMAX-PRO Filter is suitable for installation in a manhole or a underground tank.
The difference in height between inlet and outlet is around 10 mm with a straight outlet and 80
mm with a curved outlet.
The filter is suitable for roof areas up to 350 m².
The mesh width of the sieve insert is 0.35 mm.

[email protected]
www.graf.info
12 / 36
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank
Siphon
790
80
Fließrichtung
270
620
110
110
110
365
270
Zulauf Ablauf
Tank

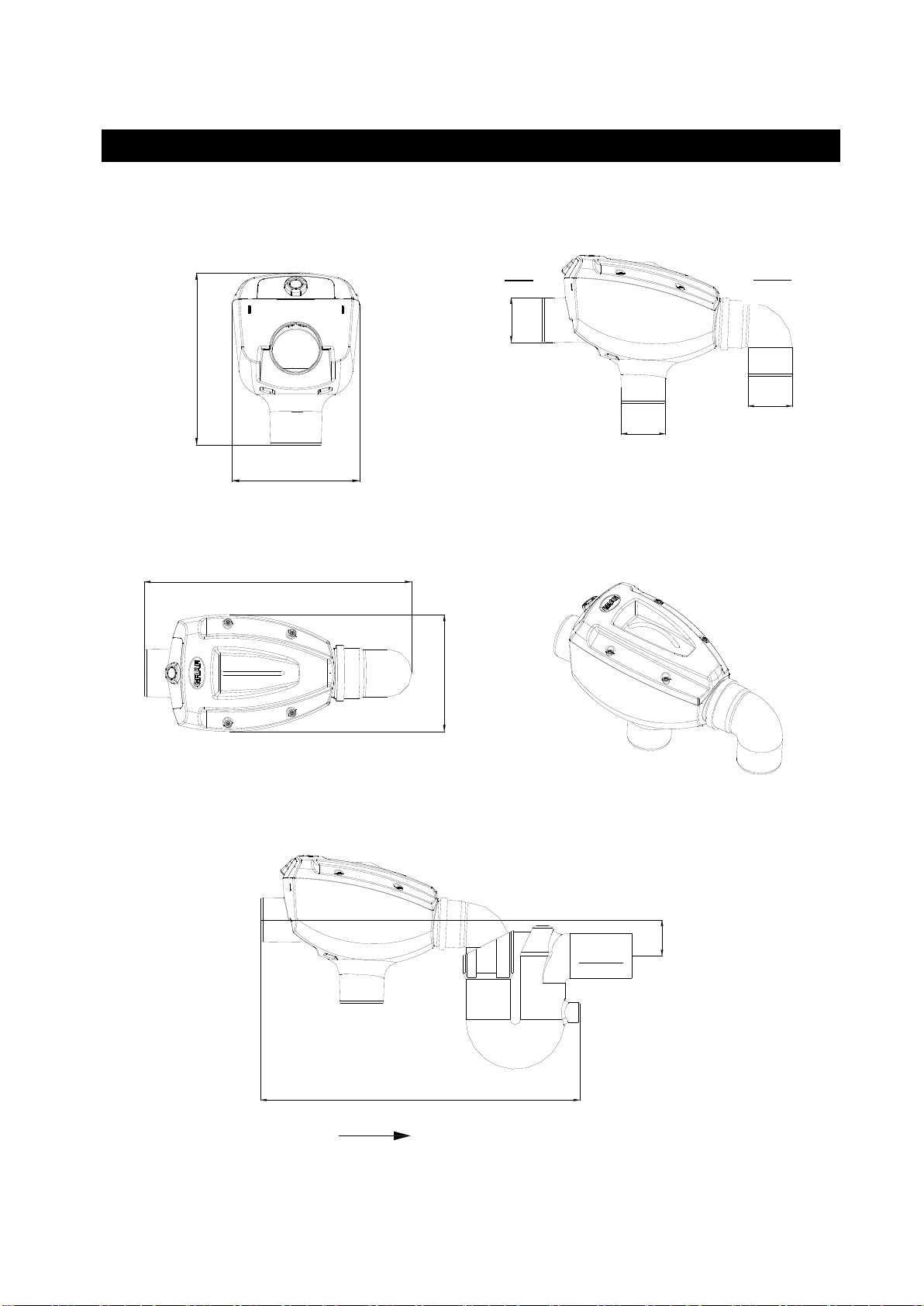

3. Technical data
3.1 Dimensions with curved outlet
inlet
outlet
flow direction
tank

[email protected]
www.graf.info
13 / 36
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
500
Fließrichtung
270
500
110
110
365
270
Zulauf Ablauf
Tank
110
10
3. Technical data
3.2 Dimensions with straight outlet
inlet
outlet
Flow direction
tank

[email protected]
www.graf.info
14 / 36


185 265
185 265
185 265
185 265
4. Assembly
Clear transparent cover/
Filter insert
Housing including nozzle holder
Outlet bend 87°
Optional cleaning unit
(340040)
5. Installation and assembly
5.1 Overview Platin tank / Filter with curved outlet



[email protected]
www.graf.info
15 / 36
2
1
L
2
3
L
2
3
1 1
5.2 Installation of inflow pipe and overflow siphon
Insert the overflow siphon in the lower seal till block.
Insert the inflow pipe DN100 from outside.
5.3 Preparation filter for installation
Connect the filter body with a PVC pipe DN 100 (on site) with the inflow Calming Foot 
(contained in filter package 342038).
Secure or connections with Self Tapping screws to prevent connections separating.
Platin tank
1500 L
3000 L
5000 L
7500 L
[L]
470 mm*
500 mm*
675 mm*
1075 mm*
5. Installation and assembly
*(+/- 10 mm)

[email protected]
www.graf.info
16 / 36
245 245
520
5.4 Insert the filter into the tank
Insert the filter, prepared with the inflow Calming foot, in the tank.
Slide the outlet bend of the filter into the overflow siphon from above, align the supply pipe flush with the
filter and then fix with the quick-connection sleeve (included in filter package 342038).
5. Installation and assembly
5.5 Overview of Carat tank / filter with straight outlet
5. Installation and assembly

[email protected]
www.graf.info
17 / 36
1
22
1
22
L
1
2
L
2
L
2
3
1 1
3
3
5.6 Installation of inflow pipe and overflow siphon
Insert the overflow siphon in the lower seal till block.
Insert the inflow pipe DN100 from outside.
5.7 Preparation filter for installation
Connect the filter body with a PVC pipe DN 100 (on site) with the inflow Calming Foot 
(contained in filter package 340119).
Fix all junctions with screws (against shift of pipes.
Carat tank
2700 L
3750 L
4800 L
6500 L
8500L
10000 L
[L]
1190 mm*
1380 mm*
1610 mm*
1890 mm*
1790 mm*
1990 mm*
5. Installation and assembly
*(+/- 10 mm)

[email protected]
www.graf.info
18 / 36
5.8 Insert the filter into the tank
Insert the filter, prepared with the inflow Calming Foot, in the tank.
Align the supply and drain pipes flush with the filter and then fix with the two quick-connection sleeves
(included in filter package 340119).
Rodent guards should never be installed in the Filter outlet as this could cause dirt to enter the drain and
block the pipe.
Handle XL for MINIMAX –PRO Filter
Order No. 330220
Depending on the dirtiness of the roof surface water the sieve has to be cleaned several times a year.
Remove the transparent cover from the filter body. The sieve and the cover is one unit. Removing and
cleaning is unproblematic.
5. Installation and assembly
6. Accessory
7. Maintenance
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –DE-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF Distribution S.A.R.L –45, route d´Ernolsheim –FR-67120 Dachstein Gare –Tél.:[phone] –Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. –Marquès Caldes de Montbui, 114 –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF UK Ltd –Target House –Thorpe Way Ind. Estate –Banbury –Oxfordshire –UK-OX16 4SP –Tel.: [phone] –Fax: + 44 1608 665-466
2014-05
