Grandstream Networks GXP-1100 User manual

Grandstream Networks, Inc.
1297 Beacon Street, 2nd Floor
Brookline, MA 02446. USA
Tel : [phone] – 9300
Fax: [phone] – 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
GXP1100/1105 Small Busness IP Phone
Quick Start Guide

Content
English............................................................................1
简体中文........................................................................7
Français.........................................................................13
Deutsch..........................................................................19
Italiano...........................................................................25
Español..........................................................................31

The GXP1100/1105 is not pre-congured to support
or carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is Your responsibility to pur-
chase SIP-compliant Internet telephone service, prop-
erly congure the GXP1100/1105 to use that service,
and periodically test your conguration to conrm that
it works as You expect. If You do not do so, it is Your re-
sponsibility to purchase traditional wireless or landline
telephone services to access Emergency Services.
GRANDSTREAM DOES NOT PROVIDE CON-
NECTIONS TO EMERGENCY SERVICES VIA THE
GXP1100/1105. NEITHER GRANDSTREAM NOR
ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING
FROM OR RELATING TO YOUR INABILITY TO USE
THE GXP1100/1105 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE ADDI-
TIONAL ARRANGEMENTS TO ACCESS EMERGEN-
CY SERVICES IN ACCORDANCE WITH THE IMME-
DIATELY PRECEDING PARAGRAPH.
GXP1100/1105 is a next generation small business IP phone that features up to 2
call appearances with 1 SIP account, 4 programmable keys, single network port,
integrated PoE (GXP1105 only). The GXP1100/1105 delivers superior HD audio
quality, leading edge telephony features, automated provisioning for easy deploy-
ment, advanced security protection for privacy, and broad interoperability with
most 3rd party SIP devices and leading SIP/NGN/IMS platforms. It is a perfect
choice for small business, lobby, and hotel applications looking for a high quality,
basic IP phone with attractive cost.
PACKAGE CONTENTS:
OVERVIEW:
1 2
EN
WARNING: Please DO NOT power cycle the GXP1100/1105 when the LED
lights are ashing during system boot up or rmware upgrade. You may corrupt
rmware images and cause the unit to malfunction.
WARNING: Use only the power adapter included in the GXP1100/1105
package. Using an alternative non-qualied power adapter may possibly damage
the unit.
1 X GXP1100/1105
Main Case
1 X Handset
1 X Phone Cord
1 X Ethernet Cable 1 X Phone Stand
1 X 5V Power Adapter
(GXP1100 only)
1 X Quick Start Guide
PRECAUTIONS:

CONNECTING THE PHONE:
34
PHONE SETUP: Installing the Phone (Phone Stand):
LAN PortPower Handset Port
For installing the phone on the table with the phone stand, attach the phone stand
to the bottom of the phone where there is a slot for the phone stand.
Refer to the illustration below when following the setup instructions.
To setup the GXP1100/1105, follow the steps below:
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable.
3. Connect the 5V DC output plug to the power jack on the phone; plug the power
adapter into an electrical outlet.
4. The LED on the up right corner will light up in red during the booting up/provi-
sioning/upgrading process. Before continuing, please wait for the LED turn off.
5. Pick up the handset and the dialtone will be heard. Press “***“ to use the IVR
menu and enter menu options to hear the corresponding voice prompt. For ex-
ample, dial “02“ in the IVR menu will hear the IP address. You can further congure
the phone using the web GUI by entering GXP1100/1105’s IP address.
Wall mount holes are
available
Slot for the
phone stand
if placing the
phone on the
table
Installing the Phone (Wall Mount):
1. Attach the phone to the wall via the wall mount hole.
2. Pull out the tab on from the handset cradle (See gure below).
3. Rotate the tab and plug it back into the slot with the extension up to hold the
handset while the phone is mounted on the wall (See gure below).
Tab with extension up
Handset Rest
Tab with extension down

Note: For the detailed user manual, please download from:
http://www.grandstream.com/support
Congure the GXP1100/1105 Using the Keypad:
1. Make sure the phone is idle.
2. Pick up the handset and the dialtone will be heard. Press “***“ to access the
IVR MENU.
3. In the IVR MENU, dial “01“ to congure DHCP, Static IP, or PPPoE mode. Press
“9” to toggle the selection. Press “*“ for the next menu option. Press “#“ to return to
the main menu. For details, please check GXP1100/1105 User Manual.
4. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.
6

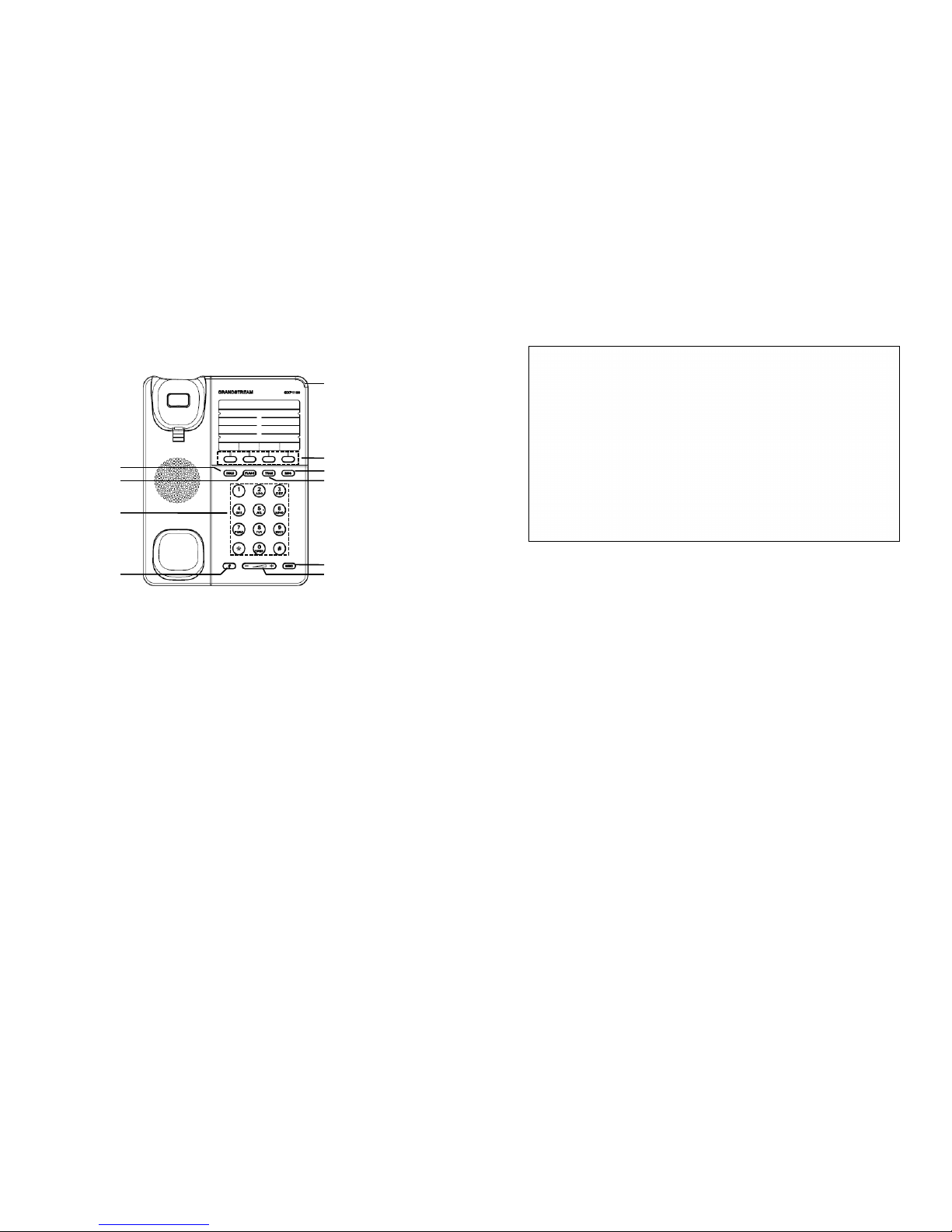

GXP1100/1105 Keypad:
PHONE CONFIGURATION:
Congure the GXP1100/1105 Using Web Browser:
1. Ensure your phone is powered up and connected to the Internet.
2. Pick up the handset and the dialtone will be heard. Press “***“ to access the
IVR MENU.
3. In the IVR MENU, dial “02“ and phone’s IP address will be announced.
4. Type the phone’s IP address in your PC browser.
5. The default administrator password is “admin”; the default end-user password
is “123”.
Message Waiting Indicator
Message
Programmable Keys
Volume
Mute
Hold
Transfer
Standard
Keypad
Redial
Flash
5

GXP1100/1105不预设对医院，执法机构，医
疗中心(急救服务)以及各种紧急服务的紧急通
话服务。用户必须自行设定紧急通话功能。用
户必须自行购买SIP兼容的网络电话服务，正
确的设定GXP1100/1105使用该服务，并定期
测试您的配置以确保GXP1100/1105如预期工
作，否则请购买传统无线或有限电话服务来拨
打紧急通话。
Grandstream Networks 公司的GXP1100/
1105不支持紧急通话服务。 Grandstream
Networks 公司、其管理者和员工以及其相关
机构对此所造成的任何索赔、损失或者损害都
不负有任何法律追究责任。在此，您将无权对
任何以及所有由于无法通过GXP1100/1105拨
打紧急电话以及没有遵照前段文字描述而造成
紧急通话失败的事件提出诉讼。
7
ZH
警告: 请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断
开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法
启动。
警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器
有可能对设备造成损害。
GXP1100/1105是一款功能丰富的下一代小型商务IP电话。它支持一个SIP账号
下的两条线路通讯，4个可编辑按键，1个 10/100 Mbps 自适应交换式以太网接
口（GXP1105支持PoE供电）。GXP1100/1105具有优异的高清晰语音质量和丰
富完备的电话功能。它支持自动配置、先进的安全隐私保护设置，并且广泛兼容
其它第三方SIP设备及主要SIP/NGN/IMS平台。对于追求性价比的企业用户来说，
GXP1100/1105将是理想的选择。
设备包装清单:
GXP1100/1105话机（1台） 电话手柄（1个） 5V电源适配器
（1个，仅GXP1100）
网线 （1根） 手柄连线（1根） 桌面支架 （1个）
快速安装手册（1本）
注意事项:
产品概览:
8

安装电话:
墙体支架插槽
桌面支架插槽
安装电话 (墙体支架):
1. 通过墙孔将电话固定在墙上；
2. 如下图所示，将话机手柄槽下方的扣机零件取出；
3. 将该零件倒转，然后重新插入原处，此时零件凸出处在外。当电话使用墙体支
架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。
话机手柄插槽
凸出处向上
凸出处向下
安装电话 (桌面支架):
将桌面支架插入电话背面的支架插槽中，电话将可以倾斜固定在桌面供用户使用。
电话的连接:
网络连接端口
5V电源 手柄
连线步骤：
1. 用手柄连线连接电话手柄和电话主机；
2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网
络接口）；
3. 用电源适配器连接电话电源接口和交流电源插座；
4. 当设备启动或固件升级/自动配置过程中，电话右上方的LED灯会显示亮红色。
请耐心等待至LED灯灭；
5. 话机启动后，拿起手柄。用户将会听到拨号音。输入“***”进入IVR菜单并且
输入相应的号码进入菜单选项获取电话信息或进行配置。例如：在IVR菜单中输
入“02”，用户可以听到话机获取的IP地址。此时，用户可以登入话机Web界面
进行更多配置。
使用前，请参考以下步骤连接电话。
910

使用GXP1100/1105键盘:
电话的配置:
通过WEB浏览器配置GXP1100/1105 :
1. 请确保电话的电源及网络连接；
2. 拿起电话手柄，用户将会听到拨号音。按下“***”进入电话IVR菜单；
3. 在IVR菜单中，输入“02”，用户将会听到电话IP地址；
4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；
5. 如右图所示，请输入密码登陆。默认管理员密码是“admin”；默认终端用户密
码是“123”。
通过键盘配置GXP1100/1105 :
1. 确保电话处于空闲状态；
2. 拿起电话手柄，用户将会听到拨号音，按下“***”进入电话IVR菜单；
3. 在IVR菜单中，输入“01”进行网络配置（DHCP，静态IP地址或PPPoE模式）。
输入“9”切换该配置选项；输入“*”进入下一级菜单；输入“#”返回主菜单。
请参考GXP1100/1105产品用户手册获得更多详细配置信息；
4. 如有其他需要的设置，请联系您的服务提供商。
备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:
http://www.grandstream.com/support
11 12
信息指示灯
留言箱
可编程按键
音量
静音
保持
转接
标准键盘
重拨
线路切换

Le GXP1100/1105 n’est pas pré conguré pour soutenir
ou réaliser des appels d’urgence à tout type d’hôpital,
organisme d’application de la loi, unité de soins médi-
caux ou tout autre type de service d’urgence. Vous
devez prendre des dispositions supplémentaires pour
accéder à des services d’urgence. Il est de votre re-
sponsabilité d’acheter un service de téléphonie par In-
ternet, congurer correctement le GXP1100/1105 pour
utiliser ce service et de tester périodiquement votre
conguration pour vérier qu’il fonctionne comme
prévu. Si vous ne procédez pas ainsi, il est de votre
responsabilité d’acheter des services de téléphonie
traditionnels sans l ou xes pour accéder aux ser-
vices d’urgence.
GRANDSTREAM NE FOURNIT PAS DE CON-
NEXIONS AUX SERVICES D’URGENCE VIA LE
GXP1100/1105. NI GRANDSTREAM NI SES DIRIGE-
ANTS, SES EMPLOYÉS OU SES FILIALES NE PEU-
VENT ETRE TENUS RESPONSABLES DE TOUTE
RÉCLAMATION, DOMMAGE OU PERTE ET VOUS
RENONCEZ À TOUTE RÉCLAMATION OU CAUSE
D’ACTION RESULTANT DE OU EN RELATION AVEC
VOTRE INCAPACITE D’UTILISER LE GXP1100/1105
POUR CONTACTER LES SERVICES D’URGENCE,
ET VOTRE ECHEC A METTRE EN PLACE DES AR-
RANGEMENTS SUPPLEMENTAIRES POUR AC-
CEDER AUX SERVICES D’URGENCE CONFORME-
MENT AU PARAGRAPHE PRECEDENT.
13 14
FR
CONTENU DU PACK :
APERÇU:
AvERTISSEMENT: Ne redémarrez pas le GXP1100/1105 lorsque les LEDs
clignotent durant l’initialisation ou la mise à jour du rmware. Ca peut corrompre le
rmware et causer un dysfonctionnement de l’équipement.
PRéCAUTIONS:
AvERTISSEMENT: Utilisez seulement le boitier d’alimentation inclus dans
le pack du GXP1100/GXP1105. L’utilisation d’un boitier d’alimentation alternative
non qualié peut endommager l’équipement.
Le GXP1100/1105 est un téléphone IP de nouvelle génération pour les petites
entreprises offrant la visibilité de 2 appels avec un seul compte SIP, 4 touches
programmables, un port réseau unique, PoE intégré (GXP1105 seulement). Le
GXP1100/1105 offre une qualité de son HD, fonctionnalités riches à la pointe
des caractéristiques de la téléphonie, auto-approvisionement pour un déploiment
facile, protection de sécurité avancée pour la condentialité, et une large intero-
pérabilité avec la majorité des équipements SIP de tierce partie et leader des plat-
formes SIP/NGN/IMS. C’est le choix parfait pour les petites entreprises et hôtels
à la recherche de téléphones IP basiques, de haute qualité à un prix extrêment
abordable.
1 X Boîtier Principal 1 X Combiné 1 X 5V Adaptateur Secteur
(GXP1100 seulement)
1 X Câble Ethernet 1 X Cordon Téléphonique 1 X Support du Téléphone
1 X Guide de Démarrage Rapide

15 16
Reportez-vous à l’illustration ci-dessous en suivant les instructions d’installation.
Pour congurer le GXP1100/1105, suivez les étapes ci-dessous:
1. Connectez le combiné et la base principale du téléphone en utilisant le cordon
téléphonique.
2. Connectez le port LAN du téléphone à la prise RJ-45 d’un hub /switch ou rou-
teur (côté LAN du routeur) via le câble Ethernet.
3. Connectez l’adaptateur d’alimentation dans le port 5V DC du téléphone. Bran-
chez l’autre extrémité à une prise électrique.
4. Le voyant sur le coin haut droit s’allume en rouge lors du processus de démar-
rage/approvisionnement/mise-à-jour. Avant d’utiliser le téléphone, veuillez atten-
dre la n du processus et que le voyant s’éteint.
5. Décrochez le combiné et vous entenderez la tonalité. Appuyez sur “***” pour
utiliser le menu vocal et choisissez parmi les options du menu an d’entendre
l’indication vocale correspondante. Par exemple, entrez “02” dans le menu vocal
et vous entenderez l’addresse IP. Vous pouvez aussi congurer le téléphone en
utilisant l’interface web en entrant l’addresse IP dans votre navigateur web sur
votre PC.
INSTALLATION DU TéLéPHONE:
Les orices du socle
de montage murale
sont disponible
fente pour le
berceau du
téléphone s’il
est à mettre
sur une table
Installation du Téléphone (Support Mural):
1. Fixez le téléphone au mur grâce aux trous de xation murale.
2. Retirez l’attache à partir du crochet du téléphone (Voir gure ci-dessous).
3. Retournez l’attache et rebranchez-la dans la fente d’extension jusqu’à te-
nir le combiné lorsque le téléphone est monté sur le mur (Voir gure ci-dessous).
Appui du combiné
Attache avec appui vers le
haut
Attache avec appui vers le
bas
Installation du Téléphone (Support du Téléphone) :
Pour installer le téléphone sur la table avec le support du téléphone, attachez ce
dernier à la fente placée à la base du téléphone.
CONNECTER LE TéLéPHONE:
Alimentation Port LANPort Combiné
