Grundfos CIM 500 User manual

CIM 500 Ethernet module
Montage- und Betriebsanleitung
GRUNDFOS ANLEITUNG

Deutsch (DE)
2
Deutsch (DE) Montage- und Betriebsanleitung
Übersetzung des englischen Originaldokuments
Diese Montage- und Betriebsanleitung betrifft das
Ethernet-Modul CIM 500 von Grundfos.
Die Abschnitte 1 bis 3 enthalten Informationen, die
für das sichere Installieren und Inbetriebnehmen des
Produkts erforderlich sind.
Die Abschnitte 4 bis 8 enthalten wichtige Informatio-
nen zum Betrieb, zur Störungssuche und zur Entsor-
gung des Produkts sowie die technischen Daten.
INHALTSVERZEICHNIS
Seite
1. Allgemeine Informationen
1.1 Sicherheitshinweise
Die folgenden Symbole und Sicherheitshinweise
werden ggf. in den Montage- und Betriebsanleitun-
gen, Sicherheitsanweisungen und Serviceanleitun-
gen von Grundfos verwendet.
Die Sicherheitshinweise sind wie folgt aufgebaut:
1.2 Hinweise
Die folgenden Symbole und Hinweise werden ggf. in
den Montage- und Betriebsanleitungen, Sicherheits-
anweisungen und Serviceanleitungen von Grundfos
verwendet.
1. Allgemeine Informationen 2
1.1 Sicherheitshinweise 2
1.2 Hinweise 2
2. Verwendungszweck 3
2.1 Abkürzungen 3
2.2 Ethernet-Modul CIM 500 4
3. Installation 4
3.1 Sicherheit 4
3.2 Anschließen des Ethernet-Kabels 5
3.3 Auswählen des Industrial-Ethernet- Proto-
kolls 6
3.4 Einrichten der IP-Adressen 6
3.5 Verbindung mit dem Webserver 7
4. Status-LEDs 8
5. Datenaktivität und Verbindungs-LEDs 9
6. Störungsübersicht 10
6.1 PROFINET IO 10
6.2 Modbus TCP oder BACnet IP 11
6.3 EtherNet/IP 12
6.4 GRM IP 13
7. Technische Daten 14
7.1 Technische Spezifikationen - PROFINET 14
7.2 Technische Spezifikationen - Modbus TCP 15
7.3 Technische Spezifikationen - BACnet IP 15
7.4 Technische Spezifikationen - EtherNet/IP 16
8. Entsorgung 16
Lesen Sie vor der Installation das vorlie-
gende Dokument sorgfältig durch. Die Ins-
tallation und der Betrieb müssen nach den
örtlichen Vorschriften und den Regeln der
Technik erfolgen.
GEFAHR
Kennzeichnet eine Gefahrensituation, die,
wenn sie nicht vermieden wird, zu ernst-
haften Personenschäden oder Todesfällen
führen wird.
WARNUNG
Kennzeichnet eine Gefahrensituation, die,
wenn sie nicht vermieden wird, zu ernst-
haften Personenschäden oder Todesfällen
führen kann.
VORSICHT
Kennzeichnet eine Gefahrensituation, die,
wenn sie nicht vermieden wird, zu leichten
oder mittelschweren Personenschäden
führen kann.
SIGNALWORT
Beschreibung der Gefahr
Folgen bei Nichtbeachtung des Warnhin-
weises.
- Maßnahmen zum Vermeiden der
Gefahr.
Diese Sicherheitsanweisungen sind bei
explosionsgeschützten Produkten unbe-
dingt zu befolgen.
Ein blauer oder grauer Kreis mit einem
weißen grafischen Symbol weist darauf
hin, dass eine Maßnahme ergriffen werden
muss.
Ein roter oder grauer Kreis mit einem dia-
gonal verlaufenden Balken (ggf. mit einem
schwarzen grafischen Symbol) weist dar-
auf hin, dass eine Handlung nicht ausge-
führt werden darf oder gestoppt werden
muss.
Ein Nichtbeachten dieser Sicherheitshin-
weise kann Fehlfunktionen oder Sach-
schäden zur Folge haben.
Tipps und Ratschläge, die das Arbeiten
erleichtern.

Deutsch (DE)
3
2. Verwendungszweck
Das Ethernet-Modul CIM 500 ermöglicht die Daten-
übertragung zwischen einem Industrial-Ether-
net-Netzwerk und einem Produkt von Grundfos.
Das Modul unterstützt verschiedene Industrial-Ether-
net-Protokolle. Siehe Abschnitt 3.3 Auswählen des
Industrial-Ethernet- Protokolls.
Das Modul ist in dem Produkt, mit dem die Kommu-
nikation erfolgt, in einem CIU 500 oder in einer
E-Box 500 eingebaut.
Der nachträgliche Einbau des Moduls ist in der Mon-
tage- und Betriebsanleitung des jeweiligen Grund-
fos-Produkts beschrieben.
Die Konfiguration erfolgt über den eingebauten Web-
server. Dabei wird ein Standard-Internetbrowser auf
einem PC verwendet.
Sie können das spezifische Funktionsprofil für das
Produkt aus dem Grundfos Product Center herunter-
laden.
2.1 Abkürzungen
APDU Application Protocol Data Unit.
ARP Address Resolution Protocol. Überträgt
IP-Adressen in MAC-Adressen.
CAT5 Ethernet-Kabeltyp mit vier
Twisted-Pair-Kabeln.
CAT5e Erweitertes CAT5-Kabel mit besserer
Leistung.
CAT6
Mit Kabeln des Typs CAT5 und CAT5e
kompatibles Ethernet-Kabel mit sehr
hoher Leistung.
CIM Communication Interface Module
(Kommunikationsschnittstellenmodul).
CIU Communication Interface Unit
(Kommunikationsschnittstellengerät).
DHCP
Dynamic Host Configuration Protocol.
Wird genutzt, um Netzwerkgeräte so zu
konfigurieren, dass sie über ein
IP-Netzwerk miteinander kommunizie-
ren können.
DNS
Domain Name System. Wird verwendet,
um Host-Namen aufzulösen und in
IP-Adressen umzuwandeln.
E-Box
Extension Box (Erweiterungsbox).
Wird als Kommunikationsschnittstelle
zwischen einem Produkt von Grundfos
und einem Feldbus eingesetzt.
GENIpro
Grundfos Electronics Network Intercom-
munication protocol.
Grundfos-eigenes Feldbus-Protokoll.
GiC Grundfos iSOLUTIONS Cloud.
GND Masse.
GRM Grundfos Remote Management.
HTTP
Hypertext Transfer Protocol. Häufig
verwendetes Protokoll zum Navigieren
im World Wide Web.
IANA Internet Assigned Numbers Authority.
IP Internet Protocol.
LED Lichtemittierende Diode.
MAC Media Access Control. Eindeutige
Adresse für die Hardware.
MDI Medium Dependent Interface.
Ping
Packet InterNet Groper. Eine Software
zum Prüfen der Verbindung zwischen
zwei TCP/IP-Hosts.
PLC Programmable Logic Controller
(speicherprogrammierbare Steuerung).
RJ45
Genormter Anschluss Nr. 45, auch
8P8C genannt. Für den Anschluss von
vier Twisted-Pair-Kabeln. Häufigster
Ethernet-Anschlusstyp.
SELV Safety Extra-Low Voltage
(Schutzkleinspannung).
SELV-E Safety Extra-Low Voltage with earth
(geerdete Schutzkleinspannnung).
TCP
Transmission Control Protocol.
Protokoll für die Kommunikation über
das Internet oder Industrial Ethernet.
UDP User Datagram Protocol.
URL
Uniform Resource Locator. IP-Adresse,
die für die Verbindung mit einem Server
genutzt wird.
VPN Virtual Private Networks.

Deutsch (DE)
4
2.2 Ethernet-Modul CIM 500

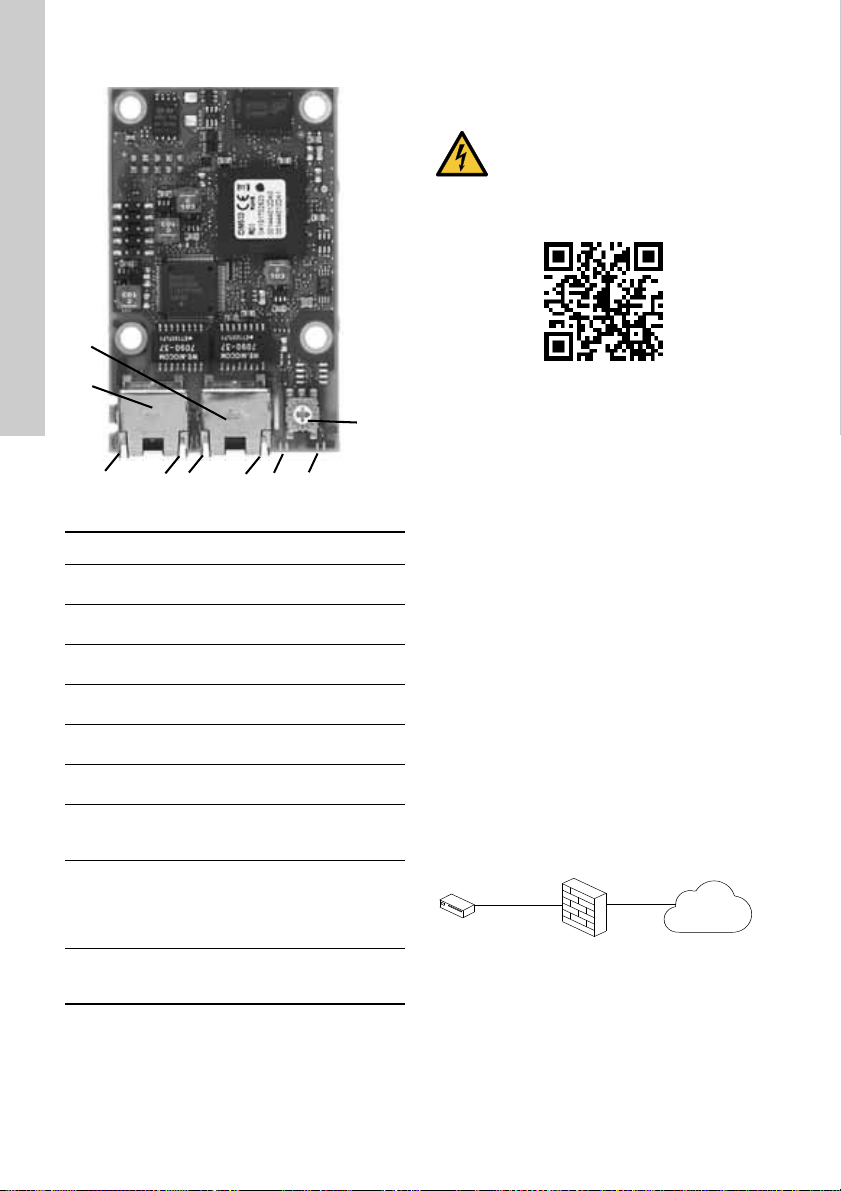

Abb. 1 Ethernet-Modul CIM 500
3. Installation
Abb. 2 QR-Code für die CIU-Kurzanleitung
3.1 Sicherheit
Angeschlossene Grundfos-Produkte müssen durch
eine Firewall geschützt oder an ein privates Netz-
werk angeschlossen werden.
Ist keine Firewall oder kein privates Netzwerk vor-
handen, kann das Grundfos-Produkt einem Cyberan-
griff ausgesetzt werden.
Es wird nachdrücklich empfohlen, die nachfolgend
beschriebenen Konfigurationsanforderungen zu
erfüllen. Wenden Sie sich im Zweifelsfall an eine
IT-Fachkraft.
3.1.1 CIM 500
Das CIM 500 ist ein handelsübliches Gerät, das an
ein privates Netzwerk mit Firewall angeschlossen
werden muss. Es darf nicht direkt mit dem Internet
verbunden werden. Darüber hinaus dürfen dem Pro-
dukt keine TCP/IP-Ports zugeordnet werden. Wenn
Sie per Fernzugriff auf das Gerät zugreifen möchten,
müssen Sie Technologien wie Virtual Private Net-
work (VPN) verwenden, um eine sichere Verbindung
zu gewährleisten. Wenden Sie sich zum Umsetzen
einer solchen Lösung ggf. an eine IT-Fachkraft.
Beim CIM 500 im Modus 4, GRM IP (Grundfos
Remote Management), darf die Firewall nur vom
Grundfos-Produkt initialisierte Verbindungen zum
Internet zulassen (ausgehende Verbindungen).
Abb. 3 Sichere Verbindung für das CIM 500
TM05 7431 1013
Pos. Bezeichnung Beschreibung
1ETH1
Industrial-Ether-
net-Anschluss 1 (RJ45)
2ETH2
Industrial-Ether-
net-Anschluss 2 (RJ45)
3DATA1
Datenaktivitäts-LED für
RJ45-Anschluss 1
4LINK1
Link-LED für
RJ45-Anschluss 1
5DATA2
Datenaktivitäts-LED für
RJ45-Anschluss 2
6LINK2
Link-LED für
RJ45-Anschluss 2
7LED1
Rote und grüne Status-
LED für das ausgewählte
Ethernet-Protokoll
8LED2
Rote und grüne LED für
die interne Kommunika-
tion zwischen dem
CIM 500 und dem Grund-
fos-Produkt
9SW1
Drehschalter zum
Auswählen des Industrial-
Ethernet-Protokolls
2
1
345678
9
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Das CIM 500 darf nur an Stromkreise
mit Schutzkleinspannung vom
Typ SELV oder SELV-E angeschlossen
werden.
TM07 4226 1119
Grundfos-
Gerät Firewall
Internet

Deutsch (DE)
5
3.2 Anschließen des Ethernet-Kabels
Verwenden Sie RJ45-Anschlüsse und ein Ether-
net-Kabel. Schließen Sie den Kabelschirm an beiden
Enden an die Schutzerde an.
Maximale Kabellänge
Das CIM 500 ist für eine flexible Netzwerkinstallation
konzipiert. Durch den eingebauten Schalter mit zwei
Ports können Produkte miteinander verkettet wer-
den, ohne dass zusätzliche Ethernet-Schalter erfor-
derlich sind. Das letzte Produkt in der Kette ist nur
mit einem der Ethernet-Ports verbunden. Jeder
Ethernet-Port verfügt über eine eigene
MAC-Adresse und das CIM 500 weist einen integ-
rierten Schalter auf. Das bedeutet, das Kabel kann
nach dem Erreichen eines CIM 500 weitere
100 Meter weit verlegt werden.

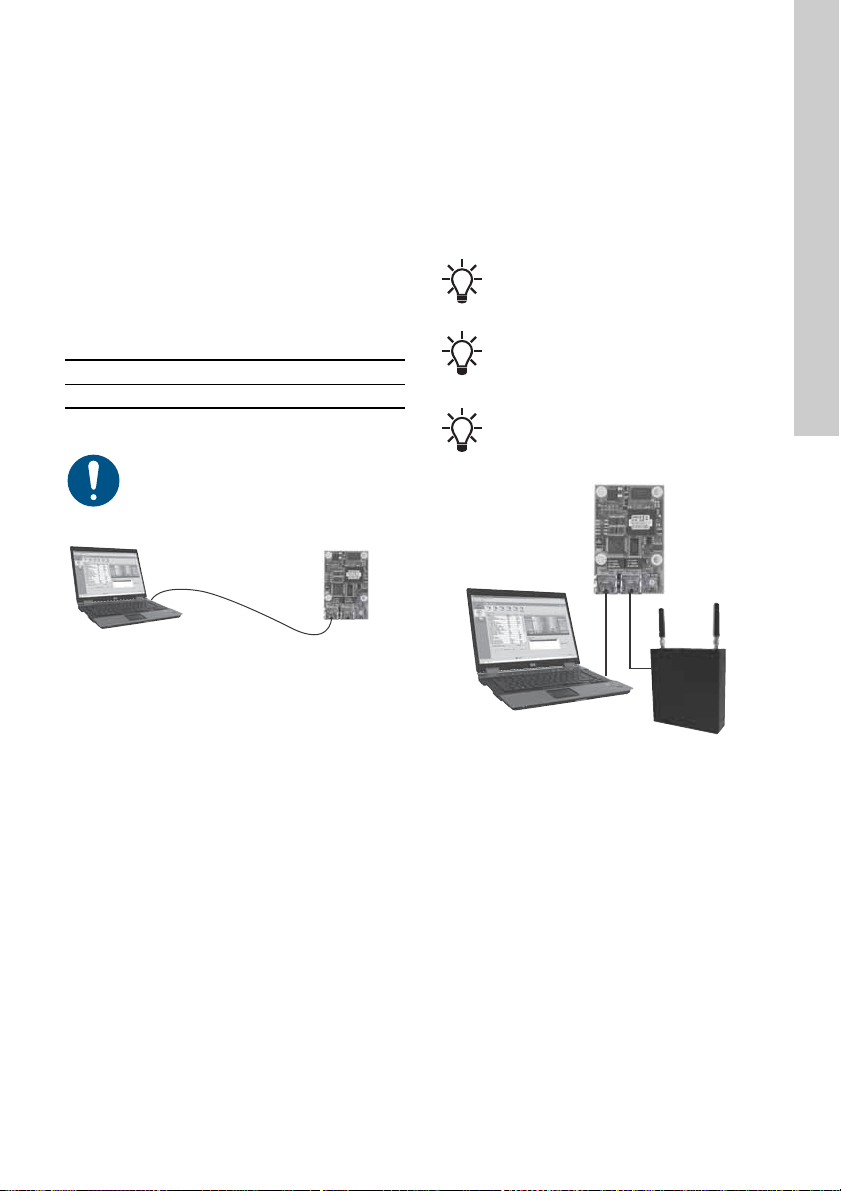

Abb. 4 Beispiel für ein Industrial-Ether-
net-Netzwerk
Abb. 5 Beispiel für eine Ethernet-Verbindung
Es ist wichtig, dass der Kabelschirm mit-
hilfe der Erdungsklemme an die Schut-
zerde oder an den RJ45-Anschluss ange-
schlossen wird.
Stellen Sie für die Kommunikation per
GRM IP sicher, dass das Netzwerk durch
eine Firewall geschützt ist.
Geschwindigkeit
[Mbit/s] Kabeltyp
Max.
Kabellänge
[m/ft]
100/10 CAT5,
CAT5e, CAT6 100/328
TM05 6435 4711
Ethernet-
Schalter
CIM
500
CIM
500
CIM
500
CIM
500
TM05 7480 1013
Pos. Beschreibung
1 Industrial-Ethernet-Anschluss 1 (RJ45)
2 Industrial-Ethernet-Anschluss 2 (RJ45)
3 Erdungsklemme/GND
1
2
3

Deutsch (DE)
6
3.3 Auswählen des Industrial-Ethernet-
Protokolls

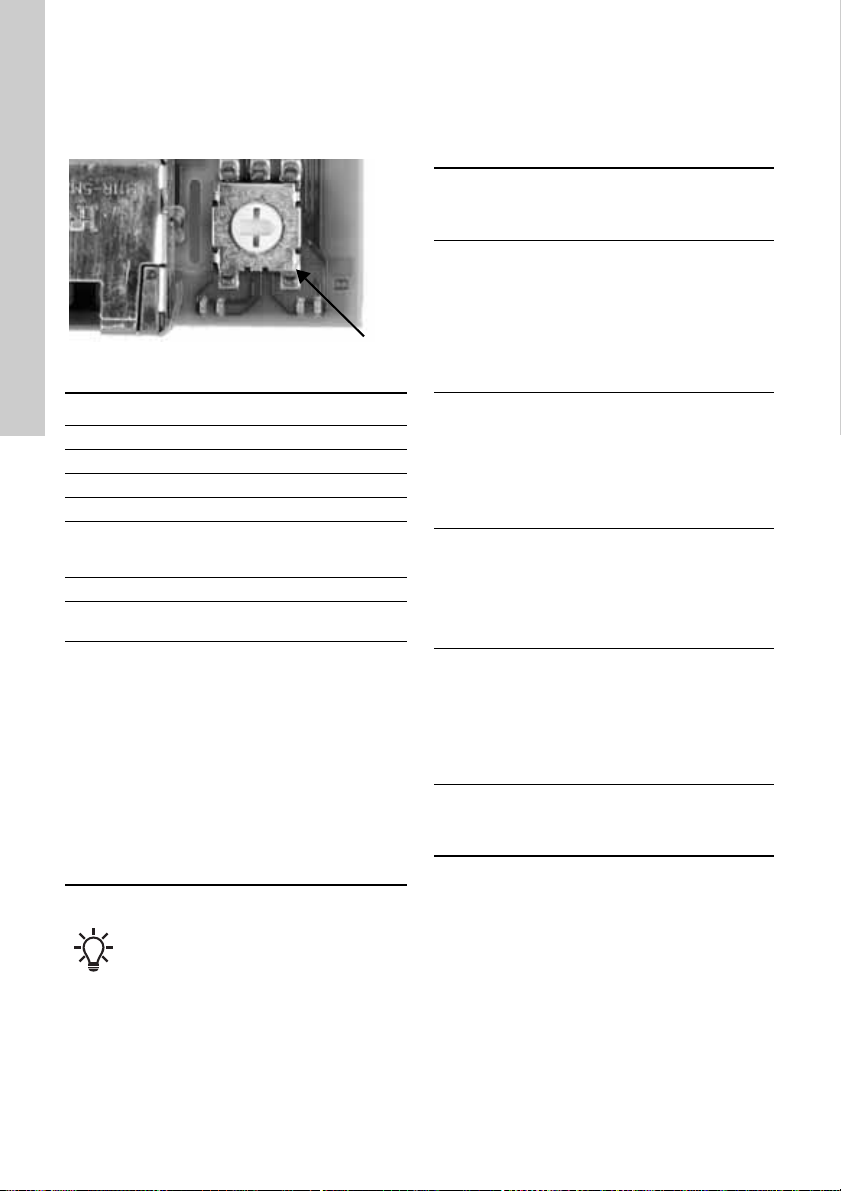

Das Modul verfügt über einen Drehschalter für die
Auswahl des Industrial-Ethernet-Protokolls. Siehe
Abb. 6.
Abb. 6 Auswahl des Industrial-Ethernet-Proto-
kolls
3.4 Einrichten der IP-Adressen
Das Modul wird mit einer fest eingestellten Web-
server-IP-Adresse geliefert. Über den Webserver
kann diese Adresse auf einen anderen festen Wert
geändert oder es kann ein DHCP-Server ausgewählt
werden.
TM05 7481 1013
Pos. Beschreibung
0 PROFINET IO, standardmäßig
1 Modbus TCP
2 BACnet IP
3 EtherNet/IP
4
GRM IP für das Grundfos Remote
Management, ein Vertrag mit Grundfos ist
erforderlich
5 Grundfos iSOLUTIONS Cloud (GiC)
6...E Reserviert; LED1 leuchtet rot, um eine
ungültige Konfiguration anzuzeigen
F
Zurücksetzen auf die Werkseinstellungen
1. Stellen Sie den Drehschalter auf die
entsprechende Position.
2. LED1 blinkt 20 Sekunden lang rot und
grün, um anzuzeigen, dass ein
Zurücksetzen auf die Werkseinstellun-
gen bevorsteht.
3. Nach 20 Sekunden hört LED1 auf zu
blinken und das Zurücksetzen auf die
Werkseinstellungen wird eingeleitet.
4. Wenn LED1 und LED2 nicht mehr
leuchten, ist das Zurücksetzen abge-
schlossen. Der Drehschalter kann auf
eine andere Position gestellt werden.
Wird die Position des Drehschalters bei
eingeschaltetem Modul verändert, startet
das Modul neu. Es verwendet dann das
mit der neuen Position verknüpfte Proto-
koll.
Vom Webserver
verwendete Stan-
dard-IP-Einstel-
lungen
IP-Adresse: 192.168.1.100
Subnetzmaske: 255.255.255.0
Gateway: 192.168.1.1
Gerätename und
IP-Einstellungen
für PROFINET IO
Der Gerätename wird vom
Webserver oder vom PROFI-
NET-IO-Konfigurationstool
konfiguriert. Die IP-Adresse
wird automatisch von der PLC
vergeben. Diese zugewiesene
PROFINET-IP-Adresse muss
sich von der IP-Adresse des
Webservers unterscheiden.
IP-Einstellungen
für Modbus TCP
Über den Webserver kann ein
fester Wert vorgegeben oder
es kann ein DHCP-Server ver-
wendet werden.
Diese zugewiesene Modbus-
TCP-Adresse muss sich von
der IP-Adresse des Webser-
vers unterscheiden.
IP-Einstellungen
für BACnet IP
Über den Webserver kann ein
fester Wert vorgegeben oder
es kann ein DHCP-Server ver-
wendet werden. Beachten Sie,
dass BACnet IP und der Web-
server dieselbe IP-Adresse
aufweisen.
IP-Einstellungen
für EtherNet/IP
Über den Webserver kann ein
fester Wert vorgegeben oder
es kann ein DHCP-Server ver-
wendet werden.
Diese zugewiesene Ether-
Net/IP-Adresse muss sich von
der IP-Adresse des Webser-
vers unterscheiden.
IP-Einstellungen
für GRM IP
GRM IP verwendet das DHCP
und der verbundene Router
weist automatisch eine
IP-Adresse zu.

Deutsch (DE)
7
3.5 Verbindung mit dem Webserver
Das Modul kann mithilfe des eingebauten Webser-
vers konfiguriert werden. Um eine Verbindung von
einem PC zum CIM 500 herzustellen, gehen Sie wie
folgt vor:
1. Verbinden Sie den PC und das Modul mithilfe
eines Ethernet-Kabels. Siehe Abb. 7.
2. Konfigurieren Sie den Ethernet-Port des PCs so,
dass er zum selben Subnetz wie das CIM 500
gehört, z. B. 192.168.1.101. Stellen Sie die
Subnetzmaske auf 255.255.255.0 ein. Siehe
Abschnitt How to configure an IP address on your
PC using Windows 7 oder How to configure an IP
address on your PC using Windows 10.
3. Öffnen Sie einen Standard-Internetbrowser und
geben Sie 192.168.1.100 in die Adresszeile ein.
4. Melden Sie sich beim Webserver an.
Abb. 7 Über ein Ethernet-Kabel mit dem PC
verbundenes CIM 500
3.5.1 Verbindung mit dem Webserver per GRM IP
Um über GRM IP auf den Webserver zuzugreifen,
müssen Sie Ihren PC parallel zum Router
(RJ45-Anschluss 1) an den RJ45-Anschluss 2 des
CIM 500 anschließen. Mithilfe des Webservers vom
Router können Sie herausfinden, welche Adresse
der Router dem CIM 500 zuweist. Verwenden Sie
dann diese IP-Adresse für den Zugriff auf den Web-
server.
Siehe auch die Abschnitte 3.1 Sicherheit und Web-
server configuration.
Abb. 8 Mit dem PC und Mobilfunk-Router
verbundenes CIM 500
Benutzername Standard: admin
Password Standard: Grundfos
Bei Ihrer ersten Anmeldung müssen Sie
ein eindeutiges Passwort festlegen. Das
Passwort von Grundfos kann nur durch ein
Zurücksetzen des CIM 500 auf die
Werkseinstellungen wiederhergestellt wer-
den.
TM05 6436 4712
Sie können sowohl ETH1 als auch ETH2
verwenden, um eine Verbindung zum
Webserver herzustellen.
Sie können auf den Webserver zugreifen,
während das ausgewählte Indust-
rial-Ethernet-Protokoll aktiv ist.
Wenn Sie "GRM IP" auswählen, weist
der angeschlossene Router dem Modul
über das DHCP automatisch eine
IP-Adresse zu.
TM07 4565 1919

Deutsch (DE)
8
4. Status-LEDs
Das Modul verfügt über zwei Status-LEDs, siehe
Abb. 1:
• LED1: rote und grüne Status-LED für die
Ethernet-Kommunikation, Feldbus-LED
• LED2: rote und grüne Status-LED für die
Kommunikation zwischen Modul und
Grundfos-Produkt, GENI-LED
LED1, PROFINET IO
LED1, Modbus TCP und BACnet IP
LED1, EtherNet/IP
Status Beschreibung
Aus Das Modul ist abgeschaltet.
Grün, blinkend
Wink-Funktion. Die LED blinkt
10 Mal, wenn sie vom PROFI-
NET-Master aktiviert wurde.
Grün, dauer-
haft leuchtend
Das Modul befindet sich im
Modus für den zyklischen Daten-
austausch.
Rot, blinkend
(3 Hz,
Einschaltdauer
50 %)
Falsche oder fehlende PROFI-
NET-IO-Konfiguration. Siehe
Abschnitt 6.1 PROFINET IO.
Rot, pulsie-
rend (0,3 Hz,
Einschaltdauer
10 %)
Der Gerätename und die Netz-
werkeinstellungen sind konfigu-
riert, die Verbindung zum Master
ist jedoch unterbrochen. Siehe
Abschnitt 6.1 PROFINET IO.
Rot, dauerhaft
leuchtend
Produkt wird nicht unterstützt.
Siehe Abschnitt 6.1 PROFINET
IO.
Rot und Grün,
dauerhaft
leuchtend
Fehler beim Herunterladen der
Firmware. Siehe Abschnitt
6.1 PROFINET IO.
Rot und Grün,
blinkend
Zurücksetzen auf die Werksein-
stellungen.
Nach 20 Sekunden startet das
CIM 500 neu.
Status Beschreibung
Aus
Keine Kommunikation via
Modbus oder BACnet oder
das Modul ist abgeschaltet.
Grün, blinkend Kommunikation via Modbus
oder BACnet ist aktiv.
Rot, dauerhaft
leuchtend
Fehler bei der Konfiguration
des Moduls. Siehe Abschnitt
6.2 Modbus TCP oder BACnet
IP.
Rot und Grün,
dauerhaft
leuchtend
Fehler beim Herunterladen der
Firmware. Siehe Abschnitt
6.2 Modbus TCP oder BACnet
IP.
Rot und Grün,
blinkend
Zurücksetzen auf die Werksein-
stellungen.
Nach 20 Sekunden startet das
CIM 500 neu.
Status Beschreibung
Aus Ethernet-Link ist nicht aktiv.
Grün, dauer-
haft leuchtend
Ethernet-Link ist aktiv,
Verbindung wird hergestellt.
Grün, blinkend Ethernet-Link ist aktiv, es wird
keine Verbindung hergestellt.
Rot, dauerhaft
leuchtend
Ethernet-Link ist aktiv, IP-Adres-
senkonflikt wurde erkannt.
Rot, blinkend
Ethernet-Link ist aktiv, bei jeder
Verbindung ist eine Zeitüber-
schreitung aufgetreten.

Deutsch (DE)
9
LED1, GRM IP
LED2, alle Feldbusse
5. Datenaktivität und
Verbindungs-LEDs
Das Modul verfügt über zwei Verbindungs-LEDs,
die mit jedem RJ45-Anschluss verbunden sind.
Siehe Abb. 1.
DATA1 und DATA2
Diese gelben LEDs zeigen den Datenverkehr für den
entsprechenden RJ45-Anschluss an.
LINK1 und LINK2
Diese grünen LEDs zeigen an, ob das Ethernet-
Kabel ordnungsgemäß an den entsprechenden
RJ45-Anschluss angeschlossen ist.
Status Beschreibung
Aus
Keine Kommunikation via
GRM IP oder das Modul ist
abgeschaltet.
Grün, blinkend Einschaltzeit (120 Sekunden)
Grün, dauer-
haft leuchtend
Kommunikation mit dem
GRM-Server ist hergestellt.
Grün, blinkend
(0,3 Hz)
Daten werden an den
GRM-Server übertragen.
Rot, blinkend
• GRM-Kommunikation ist
unterbrochen
• keine Kommunikation mit dem
GRM-Server
• Produkttreiber wird nicht vom
GRM geladen
Rot und Grün,
blinkend
Zurücksetzen auf die Werksein-
stellungen. Nach 20 Sekunden
startet das CIM 500 neu.
Status Beschreibung
Aus Das Modul ist abgeschaltet.
Rot, blinkend
Keine interne Kommunikation
zwischen dem CIM 500 und dem
Grundfos-Produkt.
Rot, dauer-
haft leuchtend
Das angeschlossene Grund-
fos-Produkt wird vom Modul nicht
unterstützt.
Grün, dauer-
haft leuchtend
Die interne Kommunikation zwi-
schen dem Modul und dem Grund-
fos-Produkt ist in Ordnung.
Rot und Grün,
dauerhaft
leuchtend
Speicherfehler.
Während der Inbetriebnahme tritt eine Ver-
zögerung von bis zu fünf Sekunden auf,
bevor der Status der LED1 und LED2 aktu-
alisiert wird.
Status Beschreibung
Aus Keine Datenkommunikation am
RJ45-Anschluss
Blinkt Datenkommunikation am
RJ45-Anschluss
Leuchtet
dauerhaft Erhöhter Netzwerkverkehr
Status Beschreibung
Aus Keine Ethernet-Verbindung am
RJ45-Anschluss
Ein Die Ethernet-Verbindung am
RJ45-Anschluss ist in Ordnung.

Deutsch (DE)
10
6. Störungsübersicht
6.1 PROFINET IO
Die Störungssuche bei einem Modul erfolgt über den
Status der beiden Status-LEDs. Siehe die nachfol-
genden Tabellen.
In einem Grundfos-Produkt oder CIU 500
eingebautes CIM 500
Stellen Sie sicher, dass SW1 auf "0" einge-
stellt ist, um PROFINET auszuwählen.
Störung (LED-Status) Mögliche Ursache Abhilfe
1. Beide LEDs bleiben
aus, wenn die Strom-
versorgung ange-
schlossen wird.
a) Das Modul ist falsch im Grund-
fos-Produkt eingebaut.
Prüfen, ob das Modul korrekt
eingebaut und angeschlossen ist.
b) Das Modul ist defekt. Das Modul austauschen.
c) Das CIU 500 ist defekt. Das CIU 500 austauschen.
2. Die LED1 bleibt aus. a) SW1 ist nicht richtig eingestellt. Den Schalter auf "0" einstellen.
3. Die LED2 blinkt rot. a) Keine interne Kommunikation
zwischen dem Modul und dem
Grundfos-Produkt.
Prüfen, ob das Modul korrekt im
Grundfos-Produkt eingebaut ist.
b) Keine interne Kommunikation
zwischen dem CIU 500 und dem
Grundfos-Produkt.
• Die Kabelverbindung zwischen dem
CIU 500 und dem Grundfos-Produkt
prüfen.
• Prüfen, ob die einzelnen Leiter kor-
rekt angeschlossen sind, also z. B.
nicht vertauscht wurden.
• Die Stromversorgung zum
Grundfos-Produkt prüfen.
4. Die LED2 leuchtet
dauerhaft rot.
a) Das angeschlossene Grundfos-
Produkt wird vom Modul nicht
unterstützt.
Bitte wenden Sie sich an die nächste
Grundfos-Niederlassung.
5. Die LED1 leuchtet
dauerhaft rot.
a) Das angeschlossene Grundfos-
Produkt wird vom Modul nicht
unterstützt.
Bitte wenden Sie sich an die nächste
Grundfos-Niederlassung.
b) SW1 ist falsch eingestellt. Den Schalter auf "0" einstellen.
6. Die LED1 blinkt rot
(3 Hz).
a) Fehler bei der PROFI-
NET-IO-Konfiguration des
Moduls.
• Das CIM 500 neu starten. Die NEU-
START-Taste auf dem Webserver
drücken oder das Produkt aus- und
wieder einschalten. Siehe Abschnitt
PROFINET IO configuration.
• Prüfen, ob die IP-Adressen-Konfigu-
ration von PROFINET IO korrekt ist.
Den Gerätenamen im CIM 500 und
PROFINET-IO-Master prüfen.
• Prüfen, ob die korrekte
GSDML-Datei verwendet wird.
7. Die LED1 pulsiert rot
(0,3 Hz).
a) Die Verbindung zum Master ist
unterbrochen.
• Die Kabel prüfen.
• Prüfen, ob der Master in Betrieb ist.
8. Die LED1 leuchtet
gleichzeitig rot und
grün.
a) Fehler beim Herunterladen der
Firmware.
Den Webserver verwenden, um die
Firmware erneut herunterzuladen.
Siehe Abschnitt Update im Anhang.
9. Die LED2 leuchtet
gleichzeitig rot und
grün.
a) Speicherfehler. Das Modul austauschen.

Deutsch (DE)
11
6.2 Modbus TCP oder BACnet IP
Die Störungssuche bei einem Modul erfolgt über den
Status der beiden Status-LEDs. Siehe die nachfol-
genden Tabellen.
In einem Grundfos-Produkt oder CIU 500
eingebautes CIM 500
Stellen Sie sicher, dass SW1 auf "1" einge-
stellt ist, wenn Modbus ausgewählt werden
soll, oder auf "2", wenn BACnet ausge-
wählt werden soll.
Störung (LED-Status) Mögliche Ursache Abhilfe
1. Beide LEDs bleiben aus,
wenn die Stromversorgung
angeschlossen wird.
a) Das Modul ist falsch im
Grundfos-Produkt eingebaut.
Prüfen, ob das Modul korrekt
eingebaut und angeschlossen ist.
b) Das Modul ist defekt. Das Modul austauschen.
c) Das CIU 500 ist defekt. Das CIU 500 austauschen.
2. Die LED2 blinkt rot. a) Keine interne Kommunikation
zwischen dem Modul und dem
Grundfos-Produkt.
Überprüfen Sie, ob das Modul
korrekt eingebaut ist.
b) Keine interne Kommunikation
zwischen dem CIU 500 und
dem Grundfos-Produkt.
• Die Kabelverbindung zwischen
dem CIU 500 und dem Grund-
fos-Produkt prüfen.
• Prüfen, ob die einzelnen Leiter
korrekt angeschlossen sind,
also z. B. nicht vertauscht
wurden.
• Die Stromversorgung zum
Grundfos-Produkt prüfen.
3. Die LED2 leuchtet
dauerhaft rot.
a) Das angeschlossene Grund-
fos-Produkt wird vom Modul
nicht unterstützt.
Bitte wenden Sie sich an die
nächste Grundfos-Niederlassung.
4. Die LED1 leuchtet
dauerhaft rot.
a) Fehler bei der Modbus-
Konfiguration des Moduls.
• Prüfen, ob SW1 auf "1" einge-
stellt ist.
• Prüfen, ob die Konfiguration der
Modbus-IP-Adresse korrekt ist.
Siehe Abschnitt Modbus TCP
configuration.
b) Fehler bei der BACnet-
Konfiguration des Moduls.
• Prüfen, ob SW1 auf "2" einge-
stellt ist.
• Prüfen, ob die Konfiguration
der BACnet-IP-Adresse und der
UDP-Port-Nummer korrekt ist.
Siehe Abschnitt BACnet IP con-
figuration.
5. Die LED1 leuchtet
gleichzeitig rot und grün.
a) Fehler beim Herunterladen
der Firmware.
Den Webserver verwenden,
um die Firmware erneut herunter-
zuladen. Siehe Abschnitt Update
im Anhang.
6. Die LED2 leuchtet
gleichzeitig rot und grün.
a) Speicherfehler. Das Modul austauschen.

Deutsch (DE)
12
6.3 EtherNet/IP
Die Störungssuche bei einem Modul erfolgt über den
Status der beiden Status-LEDs. Siehe die nachfol-
genden Tabellen.
In einem Grundfos-Produkt oder CIU 500
eingebautes CIM 500
Stellen Sie sicher, dass SW1 auf "3"
eingestellt ist.
Störung (LED-Status) Mögliche Ursache Abhilfe
1. Beide LEDs bleiben aus,
wenn die Stromversorgung
angeschlossen wird.
a) Das Modul ist falsch im
Grundfos-Produkt eingebaut.
Prüfen, ob das Modul korrekt ein-
gebaut und angeschlossen ist.
b) Das Modul ist defekt. Das Modul austauschen.
c) Das CIU 500 ist defekt. Das CIU 500 austauschen.
2. Die LED1 bleibt aus. a) SW1 ist nicht richtig
eingestellt.
Den Schalter auf "3" einstellen.
3. Die LED2 blinkt rot. a) Keine interne Kommunikation
zwischen dem Modul und dem
Grundfos-Produkt.
Überprüfen Sie, ob das Modul
korrekt eingebaut ist.
b) Keine interne Kommunikation
zwischen dem CIU 500 und
dem Grundfos-Produkt.
• Die Kabelverbindung zwischen
dem CIU 500 und dem Grund-
fos-Produkt prüfen.
• Prüfen, ob die einzelnen Leiter
korrekt angeschlossen sind,
also z. B. nicht vertauscht
wurden.
• Die Stromversorgung zum
Grundfos-Produkt prüfen.
4. Die LED2 leuchtet dauerhaft
rot.
a) Das angeschlossene Grund-
fos-Produkt wird vom Modul
nicht unterstützt.
Bitte wenden Sie sich an die
nächste Grundfos-Niederlassung.
5. Die LED1 leuchtet dauerhaft
rot.
a) IP-Adressenkonflikt. Die Konfiguration der IP-Adresse
prüfen.
b) SW1 ist falsch eingestellt. Prüfen, ob SW1 auf "3" eingestellt
ist.
6. Die LED1 blinkt rot. a) Die Verbindung ist
abgelaufen.
Verbindung und Kommunikation
zwischen PLC und CIM 500
prüfen.
7. Die LED1 leuchtet
gleichzeitig rot und grün.
a) Fehler beim Herunterladen
der Firmware.
Den Webserver verwenden,
um die Firmware erneut herunter-
zuladen. Siehe Abschnitt Update
im Anhang.
8. Die LED2 leuchtet
gleichzeitig rot und grün.
a) Speicherfehler. Das Modul austauschen.

Deutsch (DE)
13
6.4 GRM IP
Die Störungssuche bei einem Modul erfolgt über den
Status der beiden Status-LEDs. Siehe die nachfol-
genden Tabellen.
In einem Grundfos-Produkt oder CIU 500
eingebautes CIM 500*
* Ein Vertrag mit Grundfos ist erforderlich.
Stellen Sie sicher, dass SW1 auf "4"
eingestellt ist, um GRM IP auszuwählen.
Störung (LED-Status) Mögliche Ursache Abhilfe
1. Beide LEDs bleiben aus,
wenn die Stromversorgung
angeschlossen wird.
a) Das Modul ist falsch im Grund-
fos-Produkt eingebaut.
Prüfen, ob das Modul korrekt einge-
baut und angeschlossen ist.
b) Das Modul ist defekt. Das Modul austauschen.
c) Das CIU 500 ist defekt. Das CIU 500 austauschen.
2. Die LED1 bleibt aus. a) SW1 ist nicht richtig eingestellt. Den Schalter auf "4" einstellen.
3. Die LED2 blinkt rot. a) Keine interne Kommunikation
zwischen dem Modul und dem
Grundfos-Produkt.
Prüfen, ob das Modul korrekt im
Grundfos-Produkt eingebaut ist.
b) Keine interne Kommunikation
zwischen dem CIU 500 und dem
Grundfos-Produkt.
Die Kabelverbindung zwischen dem
CIU 500 und dem Grundfos-Produkt
prüfen.
c) Kein GRM-Treiber geladen. Eine Verbindung zum GRM-Server
herstellen und den Installationsas-
sistenten (4 Schritte) ausführen.
4. Die LED1 blinkt grün. a) Einschaltzeit dauert 120 Sekun-
den.
5. Die LED1 leuchtet
dauerhaft rot.
a) SW1 ist falsch eingestellt. Den Schalter auf "4" einstellen.
6. Die LED2 leuchtet
dauerhaft rot.
a) Das angeschlossene Grund-
fos-Produkt wird vom Modul
nicht unterstützt.
Bitte wenden Sie sich an die nächste
Grundfos-Niederlassung.
7. Die LED1 blinkt rot. a) Keine GRM-Kommunikation
oder keine Verbindung zum
GRM-Server.
• Das Ethernet-Kabel im Router
prüfen.
• Die Router-Einstellungen prüfen.
• Den zur SIM-Karte gehörenden
Router prüfen.
• Prüfen, ob der Vertrag mit Grund-
fos gültig und ob ein Zugriff auf
die GRM-Daten möglich ist.
8. Kein Zugriff auf das
CIU 500 über die
GRM-Schnittstelle.
a) Keine Verbindung zum
GRM-Server.
Prüfen, ob die niedrigste
MAC-Adresse (kleinste Nummer)
der beiden Anschlüsse vom CIM 500
verwendet wird. Siehe den Aufkleber
auf dem Modul. Erfordert einen Ver-
trag mit Grundfos und gewährten
Zugang zum GRM.

Deutsch (DE)
14
7. Technische Daten
* Ein Vertrag mit Grundfos ist erforderlich.
7.1 Technische Spezifikationen - PROFINET
Allgemein
Anwendungsschicht DHCP, HTTP, HTTPS, Ping
Transportschicht TCP, UDP
Internetschicht Internet Protocol V4 (IPv4)
Verbindungsschicht ARP, Media Access
Control, Ethernet
Ethernet-Kabel
Abgeschirmte Twisted-
Pair-Kabel, CAT5, CAT5e
oder CAT6. Automatische
Crossover-Erkennung
(Auto-MDI-X).
Übertragungsge-
schwindigkeit
10 Mbit/s, 100 Mbit/s
(automatisch erkannt)
Industrial-Ether-
net-Protokolle
• PROFINET IO
• Modbus TCP
• BACnet IP
• EtherNet/IP
• GRM IP*
Versorgungsspan-
nung 5 V DC ± 5 %, Imax. 350 mA
Lagertemperatur -25 bis +70 °C
-13 bis +158 °F
PROFINET-RT-Funktion
• PROFINET-Gerät gemäß Konformitätsklasse B
• MRP-Client (Media Redundancy Protocol)
• Systemredundanz S2
• Multicast-Anbieter und -Teilnehmer
PROFINET RT Mindestzykluszeit 250 μs
Anzahl der IO-Verbindungen pro Steuerung 2 für zyklische Daten
1 für Parametersatz
Maximale Anzahl der IO-Daten 1.024 Bytes
GSDML-Version V2.34
Dynamische IO-Konfiguration Unterstützt
Diagnose Unterstützt
Maximale Anzahl der Datenmodule 85
Watchdog
Kommunikationsüberwachung mit fester Zeitüber-
schreitung von 2 Sekunden. Sie kann über
das Steuermodul im Geräteprofil aktiviert werden.
Zertifikat Konformität Juli 2019

Deutsch (DE)
15
7.2 Technische Spezifikationen - Modbus TCP
Um die Datensicherheit bei der Verwendung von Modbus TCP über einen Mobilfunk-Router zu optimieren,
empfiehlt Grundfos nachdrücklich, die Mobilfunk-Datenverbindung auf einem privaten APN mit statischer
IP-Adresse und ohne Zugang zum öffentlichen Internet basieren zu lassen.
7.3 Technische Spezifikationen - BACnet IP
Anzahl der IO-Buchsen 8
Maximale Anzahl der IO-Daten 255 Bytes pro Telegramm
Unterstützte Funktionscodes
03 Lesen von Halteregistern
04 Lesen von Eingangsregistern
06 Schreiben in Einzelregister
16 Schreiben in Mehrfachregister
Diagnose Nein
DHCP Unterstützt
Watchdog
Kommunikationsüberwachung mit fester Zeitüber-
schreitung von 5 Sekunden. Sie kann über das
Watchdog-Register im Geräteprofil aktiviert werden.
Zertifikat Nein
Anzahl der IO-Buchsen 1
Kommunikation User Datagram Protocol, UDP
Maximale Anzahl der IO-Daten 1500 Bytes
Unterstützte Objekte
• Analogeingabe
• Analogausgabe
• Analogwert
• Binäreingabe
• Binärausgabe
• Mehrstufige Eingabe
• Mehrstufige Ausgabe
•Gerät
DHCP Unterstützt
Fremdgerät Unterstützt
Datenaustauschdienste
• ReadProperty
• ReadPropertyMultiple
• WriteProperty
• WritePropertyMultiple
• SubscribeCOV
• ConfirmedCOVNotification
• UnconfirmedCOVNotification
Gerätemanagementdienste
• Who-is / I-am
• Who-has / I-have
• DeviceCommunicationControl
Watchdog Netzwerk-Watchdog-Timer. Die Zeitüberschreitung
kann über die CIM-500-Webseite konfiguriert werden.
Zertifikat BTL-Listung

Deutsch (DE)
16
7.4 Technische Spezifikationen - EtherNet/IP
8. Entsorgung
Dieses Produkt sowie Teile davon müssen umwelt-
gerecht entsorgt werden:
1. Nutzen Sie die öffentlichen oder privaten
Entsorgungsgesellschaften.
2. Ist das nicht möglich, wenden Sie sich bitte an
eine Grundfos-Niederlassung oder eine von
Grundfos anerkannte Servicewerkstatt in Ihrer
Nähe.
Siehe auch die Informationen zur Entsorgung auf
www.grundfos.com/product-recycling.
Mindestintervall für angefordertes Paket 15 ms
E/A-Daten
505 Byte (Ausgang)
509 Byte (Eingang)
Maximal 255 Byte E/A-Daten pro Baugruppe.
Anzahl der IO-Buchsen
10
Standardmäßig; konfigurierbar je nach verfügbaren
Buchsen-Ressourcen.
Anzahl der Kapselung-Sitzungen
10
Standardmäßig; konfigurierbar je nach verfügbaren
Buchsen-Ressourcen.
Anzahl der expliziten Nachrichtenverbin-
dungen
2 explizite Nachrichtenverbindungen pro Kapselung-Sitzung
Insgesamt 20 explizite Nachrichtenverbindungen, konfigurierbar.
Benutzerspezifische Objekte
Objekt 100. Je nach angeschlossenem Produkt.
• Grundfos-Pumpe
• Grundfos-Druckerhöhungsanlage
• Grundfos-Dosieranlage
Maximale Anzahl der Verbindungen
2 explizite Nachrichtenverbindungen pro 10 Kapselung-
Sitzungen
Zusätzliche 10 E/A-Verbindungen
Insgesamt: 30 Verbindungen
Standardobjekte
• Identity-Objekt (Klasse 0x01)
• Message-Router-Objekt (Klasse 0x02)
• Assembly-Objekt (Klasse 0x04); Datenbündelung aus
anderen Objekten: bis zu 32
• Connection-Manager-Objekt (Klasse 0x06)
• Device-Level-Ring-(DLR-)Objekt (Klasse 0x47)
• Quality-of-Service-(QoS-)Objekt (Klasse 0x48)
• TCP/IP-Interface-Objekt (Klasse 0xF5)
• Ethernet-Link-Objekt (Klasse 0xF6)
DHCP Unterstützt
Funktionsumfang
• Adapter
• Unterstützung von 2 Ethernet-Link-Objekten zur Implementie-
rung von Ring- und Daisy-Chain-Topologien
• DLR-Protokoll (Device Level Ring)
(ankündigungsbasierter Ringknoten)
• Quality of Service (QoS)
• IPv4-Adressen-Konflikterkennung (ACD)
Watchdog
Kommunikationsüberwachung mit fester Zeitüberschreitung von
5 Sekunden. Sie kann über die Webseite des CIM 500 aktiviert
werden.
Zertifikat Plugfest Dezember 2018, Konformität Juli 2019

Anhang
17
Anhang 1
Webserver configuration
The built-in webserver offers easy monitoring of the CIM 500 module and makes it possible to configure the
selected Industrial Ethernet protocol. Using the webserver, you can also update the firmware of the CIM 500
module and store or restore settings, among other functions.
To connect a PC to CIM 500, proceed as follows:
1. Connect the PC and the module using an ethernet cable.
2. Configure the ethernet port of the PC to the same subnetwork as CIM 500, for example 192.168.1.101.
See section How to configure an IP address on your PC using Windows 7 or How to configure an IP
address on your PC using Windows 10.
3. Open a standard Internet browser and type 192.168.1.100 in the URL field.
How to configure an IP address on your PC using Windows 7
1. Open "Control Panel".
2. Select "Network and Sharing Center".
3. Click [Change adapter settings].
4. Right-click and select "Properties" for the Ethernet adapter. Typically "Local Area Connection".
5. Select properties for "Internet Protocol Version 4 (TCP/IPv4)".
6. Select the "Alternate Configuration" tab and enter the user-configured IP address and the subnet mask you
would like to assign to your PC. See fig. 1.
Abb. 1 Example from Windows 7
How to configure an IP address on your PC using Windows 10
1. Search for "Ethernet" in Windows.
2. Select "Change Ethernet setting".
3. Select "Change adapter options".
4. Right-click "Ethernet" and select "Properties".
5. Select properties for "Internet Protocol Version 4 (TCP/IPv4)".
6. Select the "Alternate Configuration" tab and enter the user-configured
IP address and subnet mask you would like to assign to your PC.
TM05 7422 1814

Anhang
18
Login
For administration of username and password, see also User Management.
Abb. 2 Login
If you experience problems with logging in
to the webserver after a firmware update,
perform a factory reset.
TM07 4522 1919
Object Description
Username Enter username.
Default: admin.
Password
Enter password. Default: Grundfos.
After the first log in, you are forced to change the password.
The password must contain:
• at least 8 and maximum 20 characters
• at least one lower case letter
• at least one upper case letter
• at least one numeric or special character.
When logging in, you have four attempts before a back-off algorithm starts an exponen-
tially increasing time delay between each attempt. Power cycling CIM 500 resets the
back-off algorithm.

Anhang
19
PROFINET IO configuration
This web page is used to configure all the parameters relevant to the PROFINET IO protocol standard.
Abb. 3 RealTime Ethernet Protocol Configuration - PROFINET IO
TM07 4525 1919
Object Description
Device Name
Fill in a device name according to the PROFINET rules:
• It consists of one or more labels separated by a dot.
• The total length is 1 to 240 characters.
• The length of a label is 1 to 63 characters.
• Labels only consist of lower case characters, digits and "-".
The first and the last character of a label must not be "-".
IP Address This field is read only. The IP address is assigned from the PLC. PROFINET IO is not
allowed to share the IP address with a CIM 500 webserver.
Subnet Mask This field is read only. The subnet mask is assigned from the PLC.
Gateway This field is read only. The gateway address is assigned from the PLC.
Grundfos pro-
duct simulation
The module can be put in product simulation mode to generate realistic simulated
values of all the PROFINET IO input data. It will thus be possible to connect a PROFI-
NET IO master to a module fitted in a CIU or an E-box without installing this device in a
real industrial process system. In an office environment, it can then be verified that
communication works, and data is received and handled correctly by the PROFINET IO
master application program (for example PLC program) before installing the device.
To enable product simulation, select a product type from the dropdown list.
To terminate product simulation, select "No Simulation".
Restart Press the restart button if the LED1 flashes red, which indicates a wrong or missing
PROFINET IO configuration.

Anhang
20
Modbus TCP configuration
This web page is used to configure all the parameters relevant to the Modbus TCP protocol standard.
Abb. 4 Real Time Ethernet Protocol Configuration - Modbus TCP
TM07 4523 1919
Object Description
TCP Port Number
The default value is 502, the official IANA-assigned Modbus TCP port number.
The number 502 is always active implicitly.
If you select another value in the webserver configuration field, both the new value and
value 502 will be active.
IP Address Configuration of the static IP address if a DHCP server is not used. Modbus TCP is not
allowed to share the IP address with a CIM 500 webserver.
Subnet Mask Configuration of the subnet mask if a DHCP server is not used.
Gateway Configuration of the gateway address if a DHCP server is not used.
Use DHCP
The module can be configured to automatically obtain its Modbus TCP network settings
from a DHCP server if available on the network.
Default: DHCP disabled. "Use DHCP" is unchecked.
