Grundfos CIM 500 User manual

CIM 500 ethernet module
Installation and operating instructions
GRUNDFOS INSTRUCTIONS

Table of contents
2
CIM 500 ethernet module
English (GB)
Installation and operating instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Deutsch (DE)
Montage- und Betriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Dansk (DK)
Monterings- og driftsinstruktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Español (ES)
Instrucciones de instalación y funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . 36
Suomi (FI)
Asennus- ja käyttöohjeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Français (FR)
Notice d'installation et de fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Italiano (IT)
Istruzioni di installazione e funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Português (PT)
Instruções de instalação e funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
 (RU)
,     . . . . . . . . . . . . . . . . . . . 88
中文 (CN)
安装和使用说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
日本語(JP)
取扱説明書 .........................................................108
한국어 (KO)
설치 및 작동 지침 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Declaration of conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Dansk (DK)
26
Dansk (DK) Monterings- og driftsinstruktion
Oversættelse af den originale engelske udgave
INDHOLDSFORTEGNELSE
Side
1. Symboler brugt i dette dokument
2. Anvendelse
CIM 500 Ethernet-modulet muliggør datatransmis-
sion mellem et industrielt Ethernet-netværk og et
Grundfos-produkt.
Modulet understøtter forskellige industrielle Ether-
net-protokoller. Se afsnit 3.2 Valg af industriel Ether-
net-protokol.
Modulet monteres i det produkt der skal kommunike-
res med, eller i en CIU 500.
Eftermontering af modulet er beskrevet i monterings-
og driftsinstruktionen til Grundfos-produktet.
Konfigurering foregår via den indbyggede webserver,
ved hjælp af en standardbrowser på en pc.
Se den specifikke funktionsprofil på den dvd der
fulgte med Grundfos-produktet.
1. Symboler brugt i dette dokument 26
2. Anvendelse 26
2.1 Forkortelser 27
2.2 CIM 500 Ethernet-modul 27
3. Installation 28
3.1 Tilslutning af Ethernet-kablet 28
3.2 Valg af industriel Ethernet-protokol 29
3.3 Opsætning af IP-adresserne 29
3.4 Forbindelse til webserveren 29
4. Statuslysdioder 30
5. Dataaktivitets- og forbindelseslysdioder 30
6. Fejlfinding 31
6.1 Modbus TCP 31
6.2 PROFINET IO 32
6.3 GRM IP 34
7. Tekniske data 35
8. Service 35
8.1 Servicedokumentation 35
9. Bortskaffelse 35
Advarsel
Læs denne monterings- og driftsinstruktion
før installation. Følg lokale forskrifter og
gængs praksis ved installation og drift.
Advarsel
Hvis disse sikkerhedsanvisninger ikke
overholdes, kan det medføre person-
skade.
Forsigtig
Hvis disse sikkerhedsanvisninger ikke
overholdes, kan det medføre funktionsfejl
eller skade på materiellet.
Bemærk
Råd og anvisninger som letter arbejdet og
sikrer pålidelig drift.

Dansk (DK)
27
2.1 Forkortelser 2.2 CIM 500 Ethernet-modul
Fig. 1 CIM 500 Ethernet-modul
CIM Kommunikationsmodul
CIU Kommunikationsenhed
LED Lysdiode
GND Jord
DHCP
Dynamic Host Configuration Protocol.
Bruges til at konfigurere netværksenhe-
der så de kan kommunikere via et
IP-netværk.
SNTP
Simple Network Time Protocol.
Bruges til synkronisering af ure mellem
computersystemer.
SELV Adskilt eller SELV-spænding
SELV-E Adskilt eller SELV-spænding med jord
UTC
Coordinated Universal Time. Den pri-
mære tidsstandard efter hvilken ure og
tid reguleres.
TCP
Transmission Control Protocol.
Protokol der er velegnet til internetkom-
munikation.
DNS Domain Name System. Bruges til at
oversætte værtsnavne til IP-adresser.
HTTP
Hyper Text Transfer Protocol. Den pro-
tokol der normalt bruges til at navigere
på world wide web.
Ping
Signal der sendes for at måle den tid
det tager at sende en pakke frem og til-
bage mellem to enheder på et netværk.
URL
Uniform Resource Locator.
Den IP-adresse der bruges til at oprette
forbindelse til en server.
IP Internetprotokol
ARP Address Resolution Protocol. Oversæt-
ter IP-adresser til MAC-adresser.
MAC Media Access Control. Unik adresse for
et stykke hardware.
CAT5 Ethernet-kabeltype med fire parsnoede
kabler.
CAT5e Forbedret CAT5-kabel med bedre
ydelse.
CAT6 Kabel med meget høj ydelse.
IANA Internet Assigned Numbers Authority.
GENIpro Proprietær Grundfos-fieldbus-protokol.
SMTP Simple Mail Transfer Protocol.
TM05 7431 1013
Pos. Betegnelse Beskrivelse
1ETH1
RJ45-stik 1 til industrielt
Ethernet
2ETH2
RJ45-stik 2 til industrielt
Ethernet
3DATA1
Dataaktivitetslysdiode for
RJ45-stik 1
4LINK1
Forbindelseslysdiode for
RJ45-stik 1
5DATA2
Dataaktivitetslysdiode for
RJ45-stik 2
6LINK2
Forbindelseslysdiode for
RJ45-stik 2
7LED1
Rød/grøn statuslysdiode
for Ethernet-kommunika-
tion
8LED2
Rød/grøn lysdiode for
intern kommunikation
mellem CIM 500 og
Grundfos-produktet
9SW1
Drejekontakt til valg af
industriel Ethernet-proto-
kol
2
1
345678
9

Dansk (DK)
28
3. Installation
3.1 Tilslutning af Ethernet-kablet
Der skal anvendes RJ45-stik og Ethernet-kabel.
Kabelafskærmningen skal forbindes til beskyttelses-
jord i begge ender.
Maksimal kabellængde
Kabeltype
CIM 500 er konstrueret til fleksibel netværksinstalla-
tion. Den indbyggede omskifter med to porte gør det
muligt at serieforbinde en række produkter i daisy
chain uden ekstra Ethernet-omskiftere. Det sidste
produkt i serien er kun forbundet til en af Ether-
net-portene. Hver Ethernet-port har sin egen
MAC-adresse.
Fig. 2 Eksempel på industrielt Ethernet-net-
værk
Fig. 3 Eksempel på Ethernet-forbindelse
Advarsel
CIM 500 må kun sluttes til SELV- eller
SELV-E-kredsløb.
Bemærk
Det er vigtigt at forbinde kabelafskærmnin-
gen til jord ved hjælp af jordbøjlen eller i
stikket.
Hastighed
[Mbit/s] Kabeltype Maks. kabellængde [m/ft]
10 CAT5 100/328
100 CAT5e 100/328t
Industriel
Ethernet-protokol Kabeltype
Modbus TCP Standard CAT5,
CAT5e eller CAT6
PROFINET IO Standard CAT5,
CAT5e eller CAT6
TM05 6435 4711
Ethernet-
omskifter
CIM
500
CIM
500
CIM
500
CIM
500
TM05 7480 1013
Pos. Beskrivelse
1 RJ45-stik 1 til industrielt Ethernet
2 RJ45-stik 2 til industrielt Ethernet
3 Jordbøjle/GND
1
2
3

Dansk (DK)
29
3.2 Valg af industriel Ethernet-protokol
Modulet har en drejekontakt til valg af industriel
Ethernet-protokol. Se fig. 4.
Fig. 4 Valg af industriel Ethernet-protokol
3.3 Opsætning af IP-adresserne
Modulet leveres med faste IP-adresser. IP-adresse-
indstillingerne kan ændres ved hjælp af den indbyg-
gede webserver.
3.4 Forbindelse til webserveren
Modulet kan konfigureres ved hjælp af den indbyg-
gede webserver. Følg denne fremgangsmåde for at
oprette forbindelse fra en pc til CIM 500:
1. Forbind pc'en og modulet ved hjælp af et Ether-
net-kabel.
2. Konfigurér pc'ens Ethernet-port til det samme
netværk som CIM 500, fx 192.168.1.101, og
undernetmasken til 255.255.255.0.

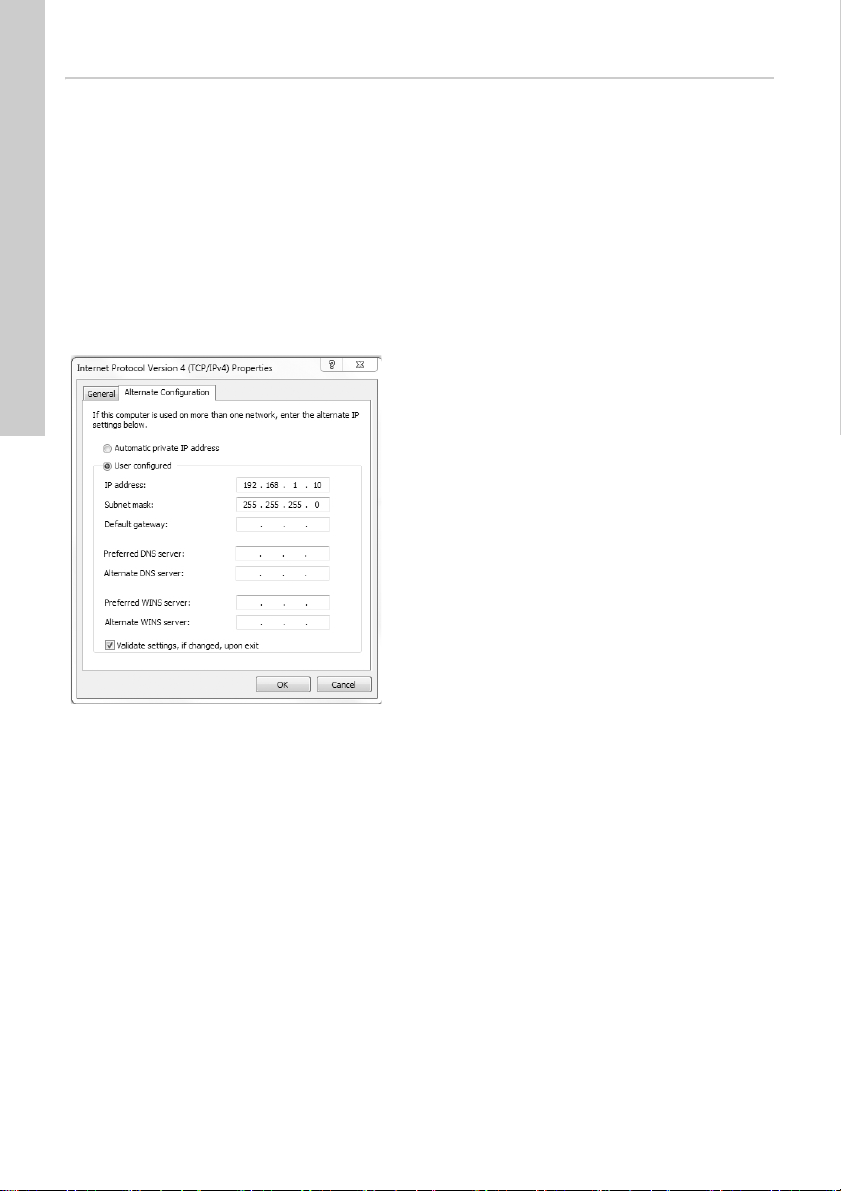

Se afsnittet How to configure an IP address on
your PC på side 128.
3. Åbn en standardbrowser og skriv 192.168.1.100 i
URL-feltet.
4. Log ind på webserveren:
Fig. 5 CIM 500 forbundet til pc
Se også afsnittet Web server configuration på
side 128.
TM05 7481 1013
Pos. Beskrivelse
0 PROFINET IO (fabriksindstilling)
1 Modbus TCP
2..E Reserveret. LED1 vil lyse rødt for at indi-
kere at konfigurationen er ugyldig.
F
Nulstilling til fabriksindstillinger.
Bemærk: Indstil drejekontakten til denne
position i 20 sekunder for at nulstille til
fabriksindstillingerne. I denne periode vil
LED1 blinke rødt og grønt.
Bemærk
Hvis kontaktens position ændres mens
modulet er tændt, genstarter modulet.
Standard-IP-ind-
stillinger der
anvendes af
webserveren
IP-adresse: 192.168.1.100
Undernetmaske: 255.255.255.0
Protokolomsætter: 192.168.1.1
IP-indstillinger
for Modbus TCP
Skal indstilles med webserve-
ren.
Enhedsnavn og
IP-indstillinger
for PROFINET
IO
Statisk konfiguration fra web-
server eller konfiguration fra
PROFINET IO-konfigurerings-
værktøj
Username admin (fabriksindstilling)
Password Grundfos (fabriksindstilling)
Bemærk
Brugernavnet og adgangskoden kan være
ændret fra fabriksindstillingerne.
TM05 6436 4712
Bemærk
Både ETH1 og ETH2 kan bruges til at
oprette forbindelse til webserveren.
Bemærk
Der kan opnås adgang til webserveren
mens den valgte industrielle Ethernet-pro-
tokol er aktiv.

Dansk (DK)
30
4. Statuslysdioder
Modulet har to statuslysdioder (LED1 og LED2).
Se fig. 1.
• Rød/grøn statuslysdiode (LED1) for Ether-
net-kommunikation.
• Rød/grøn statuslysdiode (LED2) for kommunika-
tion mellem modulet og Grundfos-produktet.
LED1, Modbus TCP
LED1, PROFINET IO
LED2
5. Dataaktivitets- og
forbindelseslysdioder
Modulet har to lysdioder for hvert RJ45-stik.
Se fig. 1.
DATA1 og DATA2
Disse gule lysdioder indikerer datatrafik.
LINK1 og LINK2
Disse grønne lysdioder viser om Ethernet-kablet er
korrekt tilsluttet.
Status Beskrivelse
Slukket Ingen Modbus TCP-kommunika-
tion eller slukket.
Blinker grønt Modbus TCP-kommunikation
aktiv.
Lyser rødt Fejl i modulkonfiguration.
Se afsnit 6.1.
Lyser rødt og
grønt
Fejl ved download af firmware.
Se afsnit 6.1.
Blinker rødt og
grønt
Nulstilling til fabriksindstillinger.
CIM 500 genstarter efter
20 sekunder.
Status Beskrivelse
Slukket Modulet er slukket.
Blinker grønt
Blinkefunktion. Lysdioden blin-
ker 10 gange når den aktiveres
fra masteren.
Lyser grønt Modulet er klar til datatransmis-
sion (dataudvekslingstilstand).
Blinker rødt
(3 Hz, driftscyk-
lus 50 %)
Forkert eller manglende PROFI-
NET IO-konfiguration.
Se afsnit 6.2.
Pulserer rødt
(0,3 Hz, drifts-
cyklus 10 %)
Konfigureret, men forbindelsen til
masteren er afbrudt.
Se afsnit 6.2.
Lyser rødt Produktet understøttes ikke.
Se afsnit 6.2.
Lyser rødt og
grønt
Fejl ved download af firmware.
Se afsnit 6.2.
Blinker rødt og
grønt
Nulstilling til fabriksindstillinger.
CIM 500 genstarter efter
20 sekunder.
Status Beskrivelse
Slukket Modulet er slukket.
Blinker rødt
Ingen intern kommunikation mel-
lem CIM 500 og Grundfos-produk-
tet.
Lyser rødt Modulet understøtter ikke det til-
sluttede Grundfos-produkt.
Lyser grønt
Den interne kommunikation mel-
lem modulet og Grundfos-produk-
tet er ok.
Lyser rødt og
grønt Hukommelsesfejl.
Bemærk
Ved opstart går der op til fem sekunder før
status for LED1 og LED2 er opdateret.
Status Beskrivelse
Slukket Ingen datakommunikation på RJ45-stik
Blinker Datakommunikation på RJ45-stik
Tændt Tung netværkstrafik
Status Beskrivelse
Slukket Ingen Ethernet-forbindelse på
RJ45-stik
Tændt Ethernet-forbindelse på RJ45-stik o.k.

Dansk (DK)
31
6. Fejlfinding
6.1 Modbus TCP
Fejl på et modul kan opdages ved at observere sta-
tus for de to statuslysdioder. Se nedenstående tabel-
ler.
CIM 500 monteret i et Grundfos-produkt
CIM 500 monteret i en CIU 500
Fejl (status på lysdiode) Mulig årsag Afhjælpning
1. Begge lysdioder forbliver sluk-
kede når strømforsyningen til-
sluttes.
a) Modulet er forkert monteret i
Grundfos-produktet.
Kontrollér at modulet er korrekt
monteret/tilsluttet.
b) Modulet er defekt. Udskift modulet.
2. LED2 blinker rødt. a) Ingen intern kommunikation
mellem modulet og
Grundfos-produktet.
Kontrollér at modulet er korrekt
monteret.
3. LED2 lyser rødt. a) Modulet understøtter ikke det
tilsluttede Grundfos-produkt.
Kontakt det nærmeste
Grundfos-selskab.
4. LED1 lyser rødt. a) Fejl i Modbus TCP-konfigure-
ringen af modulet.
Kontrollér at SW1 er indstillet til
"1".
Kontrollér at Modbus TCP
IP-adressekonfigurationen er kor-
rekt. Se afsnittet Modbus TCP
configuration på side 130.
5. LED1 lyser rødt og grønt på
samme tid.
a) Fejl ved download af firmware. Brug webserveren til at downloade
firmwaren igen. Se
afsnittet Update på side 139.
6. LED2 lyser rødt og grønt på
samme tid.
a) Hukommelsesfejl. Udskift modulet.
Fejl (status på lysdiode) Mulig årsag Afhjælpning
1. Begge lysdioder forbliver sluk-
kede når strømforsyningen til-
sluttes.
a) CIU 500 er defekt.
Udskift CIU 500.
2. LED2 blinker rødt. a) Ingen intern kommunikation
mellem CIU 500 og
Grundfos-produktet.
• Kontrollér kabelforbindelsen
mellem Grundfos-produktet og
CIU 500.
• Kontrollér at de enkelte ledere
er korrekt forbundet, fx at de
ikke er byttet om.
• Kontrollér strømforsyningen til
Grundfos-produktet.
3. LED2 lyser rødt. a) Modulet understøtter ikke det
tilsluttede Grundfos-produkt.
Kontakt det nærmeste
Grundfos-selskab.
4. LED1 lyser rødt. a) Fejl i Modbus TCP-konfigure-
ringen af modulet.
Kontrollér at SW1 er indstillet til
"1".
Kontrollér at Modbus TCP
IP-adressekonfigurationen er kor-
rekt. Se afsnittet Modbus TCP
configuration på side 130.
5. LED1 lyser rødt og grønt på
samme tid.
a) Fejl ved download af firmware. Brug webserveren til at downloade
firmwaren igen. Se
afsnittet Update på side 139.
6. LED2 lyser rødt og grønt på
samme tid.
a) Hukommelsesfejl. Udskift modulet.

Dansk (DK)
32
6.2 PROFINET IO
CIM 500 monteret i et Grundfos-produkt
Fejl (status på lysdiode) Mulig årsag Afhjælpning
1. Begge lysdioder forbliver sluk-
kede når strømforsyningen til-
sluttes.
a) Modulet er forkert monteret i
Grundfos-produktet.
Kontrollér at modulet er korrekt
monteret/tilsluttet.
b) Modulet er defekt. Udskift modulet.
2. LED1 forbliver slukket. a) SW1 er indstillet til "1". Indstil kontakten til "0".
3. LED2 blinker rødt. a) Ingen intern kommunikation
mellem modulet og
Grundfos-produktet.
Kontrollér at modulet er korrekt
monteret i Grundfos-produktet.
4. LED2 lyser rødt. a) Modulet understøtter ikke det
tilsluttede Grundfos-produkt.
Kontakt det nærmeste
Grundfos-selskab.
5. LED1 lyser rødt. a) Modulet understøtter ikke det
tilsluttede Grundfos-produkt.
Kontakt det nærmeste
Grundfos-selskab.
b) SW1 i ulovlig position. Indstil kontakten til "0".
6. LED1 blinker rødt. a) Fejl i PROFINET IO-konfigu-
reringen af modulet.
Kontrollér at den korrekte
GSDML-fil anvendes.
Kontrollér at PROFINET IO
IP-adressekonfigurationen er kor-
rekt. Se afsnittet PROFINET IO
configuration på side 132.
Kontrollér enhedsnavnet i CIM 500
og PROFINET IO master.
7. LED1 pulserer rødt. a) Forbindelsen til masteren er
afbrudt.
Kontrollér kablerne.
Kontrollér at masteren kører.
8. LED1 lyser rødt og grønt på
samme tid.
a) Fejl ved download af firm-
ware.
Brug webserveren til at downloade
firmwaren igen. Se afsnittet
Update på side 139.
9. LED2 lyser rødt og grønt på
samme tid.
a) Hukommelsesfejl. Udskift modulet.

Dansk (DK)
33
CIM 500 monteret i en CIU 500
Fejl (status på lysdiode) Mulig årsag Afhjælpning
1. Begge lysdioder forbliver sluk-
kede når strømforsyningen til-
sluttes.
a) CIU 500 er defekt.
Udskift CIU 500.
2. LED1 forbliver slukket. a) SW1 er indstillet til "1". Indstil kontakten til "0".
3. LED2 blinker rødt. a) Ingen intern kommunikation
mellem CIU 500 og
Grundfos-produktet.
Kontrollér kabelforbindelsen mel-
lem Grundfos-produktet og
CIU 500.
Kontrollér at de enkelte ledere er
korrekt forbundet, fx at de ikke er
byttet om.
Kontrollér strømforsyningen til
Grundfos-produktet.
4. LED2 lyser rødt. a) Modulet understøtter ikke det
tilsluttede Grundfos-produkt.
Kontakt det nærmeste
Grundfos-selskab.
5. LED1 lyser rødt. a) Modulet understøtter ikke det
tilsluttede Grundfos-produkt.
Kontakt det nærmeste
Grundfos-selskab.
b) SW1 i ulovlig position. Indstil kontakten til "0".
6. LED1 blinker rødt. a) Fejl i PROFINET IO-konfigu-
reringen af modulet.
Kontrollér at den korrekte
GSDML-fil anvendes.
Kontrollér at PROFINET IO
IP-adressekonfigurationen er kor-
rekt. Se afsnittet PROFINET IO
configuration på side 132.
Kontrollér enhedsnavnet i CIM 500
og PROFINET IO master.
7. LED1 pulserer rødt. a) Forbindelsen til masteren er
afbrudt.
Kontrollér kablerne.
Kontrollér at masteren kører.
8. LED1 lyser rødt og grønt på
samme tid.
a) Fejl ved download af firm-
ware.
Brug webserveren til at downloade
firmwaren igen. Se afsnittet
Update på side 139.
9. LED2 lyser rødt og grønt på
samme tid.
a) Hukommelsesfejl. Udskift modulet.

Dansk (DK)
34
6.3 GRM IP
CIM 500 monteret i et Grundfos-produkt
Fejl (status på lysdiode) Mulig årsag Afhjælpning
1. Begge lysdioder forbliver sluk-
ket når strømforsyningen til-
sluttes.
a) CIM 500 er forkert monteret i
Grundfos-produktet.
Kontrollér at CIM 500 er monteret
eller tilsluttet korrekt.
b) CIM 500 er defekt. Udskift CIM 500.
2. LED1 forbliver slukket. a) SW1 er indstillet til "1". Indstil kontakten til "4".
3. LED2 blinker rødt. a) Der er ingen intern kommuni-
kation mellem CIM 500 og
Grundfos-produktet.
Kontrollér at CIM 500 er korrekt
monteret i Grundfos-produktet.
b) Der er ikke indlæst en
GRM-driver.
Skab forbindelse til GRM-serve-
ren og kør firetrins-guiden.
4. LED1 blinker grønt. a) 120 sekunders opstartsfase. Dette er normalt. Afvent at opstar-
ten bliver færdig.
5. LED1 lyser rødt. a) CIM 500 understøtter ikke det
tilsluttede Grundfos-produkt.
Kontakt det nærmeste
Grundfos-selskab.
b) SW1 i ulovlig position. Indstil kontakten til "4".
6. LED1 blinker rødt. a) GRM-kommunikationen er fal-
det ud, eller der er ikke forbin-
delse til GRM-serveren.
Kontrollér ethernetkablet i route-
ren.
Kontrollér routerindstillingerne.
Kontrollér at et evt. SIM-kort pas-
ser i routeren.
Kontrollér at kontrakten med
Grundfos er gyldig og at der er
adgang til GRM-data.
7. Jeg kan ikke få adgang til CIM
500 via GRM-interfacet.
a) Der er ikke forbindelse til
GRM-serveren.
Kontrollér at du bruger den laveste
MAC-adresse (det laveste num-
mer) af de to CIM 500-porte (se
mærkat på modulet). Kontrollér at
der er indgået kontrakt med
Grundfos for at få adgang til GRM.

Dansk (DK)
35
CIM 500 er monteret i en CIU 500 (til GRM)
7. Tekniske data 8. Service
8.1 Servicedokumentation
Servicedokumentation er tilgængelig på
www.grundfos.com > International website >
WebCAPS > Service.
Hvis du har spørgsmål, er du velkommen til at kon-
takte nærmeste Grundfos-selskab eller -service-
værksted.
9. Bortskaffelse
Dette produkt eller dele deraf skal bortskaffes på
en miljørigtig måde:
1. Brug de offentlige eller godkendte, private
renovationsordninger.
2. Hvis det ikke er muligt, kontakt nærmeste
Grundfos-selskab eller -serviceværksted.
Fejl (status på lysdiode) Mulig årsag Afhjælpning
1. Begge lysdioder forbliver sluk-
ket når strømforsyningen til-
sluttes.
a) CIM 500 er defekt. Udskift CIM 500.
2. LED1 forbliver slukket. a) SW1 er indstillet til "1". Indstil kontakten til "4".
3. LED2 blinker rødt. a) Der er ingen intern kommuni-
kation mellem CIU 500 og
Grundfos-produktet.
Kontrollér kabelforbindelsen mel-
lem Grundfos-produktet og CIU
500.
b) Der er ikke indlæst en
GRM-driver.
Skab forbindelse til GRM-serveren
og kør firetrins-guiden.
4. LED1 blinker grønt. a) 120 sekunders opstartsfase. Dette er normalt. Afvent at opstar-
ten bliver færdig.
5. LED1 lyser rødt. a) CIM 500 understøtter ikke det
tilsluttede Grundfos-produkt.
Kontakt det nærmeste
Grundfos-selskab.
b) SW1 i ulovlig position. Indstil kontakten til "4".
6. LED1 blinker rødt. a) GRM-kommunikationen er fal-
det ud, eller der er ikke forbin-
delse til GRM-serveren.
Kontrollér ethernetkablet i route-
ren.
Kontrollér routerindstillingerne.
Kontrollér at et evt. SIM-kort pas-
ser i routeren.
Kontrollér at kontrakten med
Grundfos er gyldig og at der er
adgang til GRM-data.
7. Jeg kan ikke få adgang til CIU
500 via GRM-interfacet.
a) Der er ikke forbindelse til
GRM-serveren.
Kontrollér at du bruger den laveste
MAC-adresse (det laveste num-
mer) af de to CIM 500-porte (se
mærkat på modulet). Kontrollér at
der er indgået kontrakt med
Grundfos for at få adgang til GRM.
Internetprotokol
Applikationslag DHCP, HTTP, Ping
Transportlag TCP
Internetlag Internetprotokol V4 (IPv4)
Link-lag ARP, media access control
(Ethernet)
Ethernet-kabel Skærmede, parsnoede kab-
ler, CAT5, CAT5e eller CAT6
Transmissionsha-
stighed
10 Mbit/s, 100 Mbit/s (auto-
matisk registreret)
Industrielle Ether-
net-protokoller PROFINET IO, Modbus TCP
Forsyningsspæn-
ding
5 VDC ± 5 %,
Imaks. 350 mA
Lagertemperatur -25 °C til +70 °C
-13 °F til +158 °F

Appendix
128
Appendix 1
How to configure an IP address on
your PC
1. Open "Control Panel".
2. Select "Network and Sharing Center".
3. Click [Change adapter settings].
4. Right-click and select "Properties" for the
Ethernet adapter. Typically "Local Area
Connection".
5. Select properties for "Internet Protocol Version 4
(TCP/IPv4)".
6. Select the "Alternate Configuration" tab and enter
the IP address and subnet mask of your PC.
See fig. 1.
Fig. 1 Example from Windows 7
Web server configuration
The built-in web server offers easy monitoring of the
CIM 500 module and makes it possible to configure
functions and Industrial Ethernet protocols.
By means of the web server you can also update the
firmware of the CIM 500 module and store/restore
settings.
To connect a PC to the CIM 500, proceed as follows:
1. Connect the PC and the module, using an
Ethernet cable.
2. Configure the Ethernet port of the PC to the
same network as the CIM 500, e.g.
192.168.1.101. See section How to configure an
IP address on your PC.
3. Open a standard Internet browser and
type 192.168.1.100 in the URL field.
4. Log in to the web server. See fig. 2
TM05 7422 1814

Appendix
129
Login
Fig. 2 Login
TM05 6063 1814
Object Description
Username Enter username. Default: admin.
You can change the username via the User Management web page. See page 138.
Password Enter password. Default: Grundfos.
You can change the password via the User Management web page. See page 138.

Appendix
130
Modbus TCP configuration
Fig. 3 Real Time Ethernet Protocol Configuration - Modbus TCP
TM05 6064 1814
Object Description
TCP Port Number
The default value is 502, the official IANA-assigned Modbus TCP port number.
The number 502 will always be active implicitly.
If you select another value in the web server configuration field, both the new value and
value 502 will be active.
IP Address The static IP address for the module on the Modbus TCP network.
Subnet Mask The subnet mask for the module on the Modbus TCP network.
Gateway The default gateway for the Modbus TCP network.
Use DHCP The module can be configured to automatically obtain the IP address from a DHCP
server on the network.

Appendix
131
BACnet IP configuration
Fig. 4 Real Time Ethernet Protocol Configuration - BACnet IP
TM060817 1814
Object Description
UDP Port Number Select UDP Port Number. The default number is 47808 (the standard UDP port
number for BACnet IP).
Device Instance
Select Device Instance. The default number is 22700. The Device Instance must be
unique in the BACnet network. Grundfos is 227 and it is fixed. The lasts three digits
can be changed.
Device Name You can name the device. The device name must be unique in the BACnet network
(optional).
Device Location You can name the device location for local identification (optional).
Max APDU Select the maximum Application Protocol Data Unit (between 50 and 1476).
The default value is 1476 bytes.
Custom device
instance enable If ticked, the CIM 500 is configured to use a BACnet custom device instance number.
Foreign Device If ticked, the CIM 500 is configured as a foreign device.
IP Address Enter the foreign IP address.
UDP Port Select the UDP port number. The default number is 47808.
Re Register Time Select the time period during which the foreign device must re-register on the BACnet
network.

Appendix
132
PROFINET IO configuration
This web page is used to configure all the
parameters relevant to the PROFINET IO protocol
standard.
All settings can also be configured from a standard
PROFINET IO configuration tool, for instance
Siemens Primary Setup Tool (PST). The tool is
available on the Internet.
Fig. 5 RealTime Ethernet Protocol Configuration - PROFINET IO
TM060818 1814
Object Description
Device Name The name of the PROFINET IO device. The name must be unique.
IP Address The static IP address for the module on the PROFINET IO network.
Subnet mask Configure the subnet mask for the module on the PROFINET IO network.
Gateway Configure the default gateway for the PROFINET IO network.
Use DHCP The module can be configured to automatically obtain the IP address from a DHCP
server on the network.
Grundfos product
simulation
The module can be put in product simulation mode to generate realistic simulated
values of all the PROFINET IO input data modules. It will thus be possible to connect a
PROFINET IO master to a module fitted in a CIU or an E-box without installing this
device in a real industrial process system. In an office environment, it can then be
verified that communication works and data are received and handled correctly by the
PROFINET IO master application program (e.g. PLC program) before installing the
device.
To enable product simulation, select a product type from the dropdown list.
To terminate product simulation, switch the module off and on or select "no simulation"
Restart Press the restart button if the LED1 flashes red which indicates a wrong or missing
PROFINET IO configuration

Appendix
133
GRM IP configuration
The GRM webserver has a default setting of GRM
server URL and DHCP activated
Fig. 6 Real time ethernet protocol configuration
TM06 2360 4014
Object Description
GRMIP port
number A change is only needed in case Grundfos requires it
URL The default URL link to the GRM Server is active but hidden.
A change is only needed in case Grundfos requires it.
Default Setting of
GRM Server
address
Set the URL link to GRM server to default value
(only needed if a manual URL was typed in and should be changed back).
Note
You need a contract with Grundfos and an
external router with internet connection to
gain access to the GRM server.

Appendix
134
Network settings
Fig. 7 Network settings
TM05 6066 1814
Object Description
IP address Factory setting: 192.168.1.100.
Subnet mask Factory setting: 255.255.255.0.
Gateway Factory setting: 192.168.1.1.
DNS Server The module can be configured to use a specific domain name server.
Factory setting: 0.0.0.0.
Use DHCP The module can be configured to automatically obtain the IP address from a DHCP
server on the network. Factory setting: Do not use DHCP.

Appendix
135
GENIpro TCP port settings
TCP Port Number
The module can transfer data from a Grundfos PC tool to the product via the GENIpro protocol.
Fig. 8 GENIpro TCP port settings
TM05 6067 1814
Object Description
TCP Port Number The TCP port number of the module and that of the PC tool must be identical.
Factory setting: 49152.
