Grundfos UNOLIFT Series User manual

Uno and Duo lifting systems
GRUNDFOS INSTRUCTIONS
Installation and operating instructions

2

3
Uno and Duo lifting systems
Installation and operating instructions 4
Instrucciones de instalación y funcionamiento 11
Notice d'installation et de fonctionnement 19

4
LIMITED WARRANTY
Products manufactured by GRUNDFOS PUMPS CORPORATION (Grundfos) are
warranted to the original user only to be free of defects in material and
workmanship for a period of 24 months from date of installation, but not more than
30 months from date of manufacture. Grundfos' liability under this warranty shall
be limited to repairing or replacing at Grundfos' option, without charge, F.O.B.
Grundfos' factory or authorized service station, any product of Grundfos'
manufacture. Grundfos will not be liable for any costs of removal, installation,
transportation, or any other charges which may arise in connection with a
warranty claim. Products which are sold but not manufactured by Grundfos are
subject to the warranty provided by the manufacturer of said products and not by
Grundfos' warranty. Grundfos will not be liable for damage or wear to products
caused by abnormal operating conditions, accident, abuse, misuse, unauthorized
alteration or repair, or if the product was not installed in accordance with
Grundfos' printed installation and operating instructions.
To obtain service under this warranty, the defective product must be returned to
the distributor or dealer of Grundfos' products from which it was purchased
together with proof of purchase and installation date, failure date, and supporting
installation data. Unless otherwise provided, the distributor or dealer will contact
Grundfos or an authorized service station for instructions. Any defective product
to be returned to Grundfos or a service station must be sent freight prepaid;
documentation supporting the warranty claim and/or a Return Material
Authorization must be included if so instructed.
GRUNDFOS WILL NOT BE LIABLE FOR ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES, LOSSES, OR EXPENSES ARISING FROM
INSTALLATION, USE, OR ANY OTHER CAUSES. THERE ARE NO EXPRESS
OR IMPLIED WARRANTIES, INCLUDING MERCHANTABILITY OR FITNESS
FOR A PARTICULAR PURPOSE, WHICH EXTEND BEYOND THOSE
WARRANTIES DESCRIBED OR REFERRED TO ABOVE.
Some jurisdictions do not allow the exclusion or limitation of incidental or
consequential damages and some jurisdictions do not allow limit actions on how
long implied warranties may last. Therefore, the above limitations or exclusions
may not apply to you. This warranty gives you specific legal rights and you may
also have other rights which vary from jurisdiction to jurisdiction.

5
Original installation and operating
instructions.
CONTENTS Page
1. Symbols used in this document
2. Applications
Gundfos Unolift (one pump) and Duolift (two
pumps) systems are suitable for the collection
and pumping of wastewater below sewer level
from cellars/basements of private homes
(shower, bath, washing machine, and toilets),
hospitals, industries, hotels, restaurants, etc.
The lift systems are supplied with AP50 basic
pump(s).
2.1 Pumped liquids
Unolift and Duolift systems are designed for the
collection and pumping of effluent and
wastewater with or without solids.
3. Technical data
3.1 Components and materials
3.2 Basin capacity
3.3 Pump performance
1. Symbols used in this document 5
2. Applications 5
2.1 Pumped liquids 5
3. Technical data 5
3.1 Components and materials 5
3.2 Basin capacity 5
3.3 Pump performance 5
3.4 Dimensions 6
3.5 Electrical data 9
3.6 Control panel 9
4. Installation 9
4.1 Electrical connections 9
4.2 Mechanical installation 9
5. Operation 10
6. Maintenance 10
7. Disposal 10
Warning
Prior to installation, read these
installation and operating
instructions. Installation and
operation must comply with local
regulations and accepted codes of
good practice.
This booklet should be left with the
owner of the pump for future
reference and information regarding
its operation.
Warning
The use of this product requires
experience with and knowledge of
the product.
Persons with reduced physical,
sensory or mental capabilities must
not use this product, unless they are
under supervision or have been
instructed in the use of the product
by a person responsible for their
safety.
Children must not use or play with
this product.
Warning
If these safety instructions are not
observed, it may result in personal
injury!
Caution
If these safety instructions are not
observed, it may result in
malfunction or damage to the
equipment!
Note
Notes or instructions that make the
job easier and ensure safe operation.
Caution
Unolift and Duolift systems are not
designed for traffic loads.
Note
The installation of a fat collector
basin is strongly recommended as
fat, oil and greases are likely to
create deposits that can disrupt the
functioning of the float switches or
the pumps.
Description Unolift Duolift
Basin Polyethylene Polyethylene
Lid Steel Fiberglass
Inlet hub Neoprene Neoprene
Elbow PVC PVC
Discharge pipe PVC PVC
Swing check valve PVC PVC
SJE Rhombus
Control Panel Model 115 Model 122
Pump(s) Grundfos AP50B
(1)
Grundfos
AP50B
(2)
Basin Capacity
Unolift 22 [gal]
Duolift 63 [gal]
Pump Max.
1 0 hp 90 [gpm]
1 1/2 hp 110 [gpm]

6
3.4 Dimensions
3.4.1 Unolift system
Fig. 1 Dimensional sketch, Unolift
Lid for Unolift
Fig. 2 Dimensional sketch, Unolift lid
TM04 6440 0310
D
A
1 1/4 in.
15 3/4 in.
4 3/4 in.
5 in. hole for
4 in. Adaptaflex
ABCD
[in]
30 21 18 8
TM04 6439 0310
2 in. Adaptaflex
(8) 3/8 in. x 5/8 in. slot holes
4 1/2 in.
RP1 fitting
4 1/2 in.
2 in. Adaptaflex
∅8 in.
∅20 1/2 in.

7
3.4.2 Duolift system dimensions
Fig. 3 Dimensional sketch, Duolift
Lid for Duolift
Fig. 4 Dimensional sketch, Duolift lid
TM04 6432 0310
D
3 in.
24 3/4 in.
28 in.
3 1/2 in.
5 in. hole for
4 in. Adaptaflex
ABCD
[in]
36 5 36 30 10
TM04 6434 0310
(6) 9/16 in. holes
10 in. inspection plate
4 in.
4 in.
14 in. opening with
a 16 in. cover plate
Fiberglass treadplate
8 in. 8 in.
2 in. vent flange
34 in.
2 in. discharge
flange
2 1/2 in. RP2
cord grommet
10 1/2 in. 10 1/2 in.

8

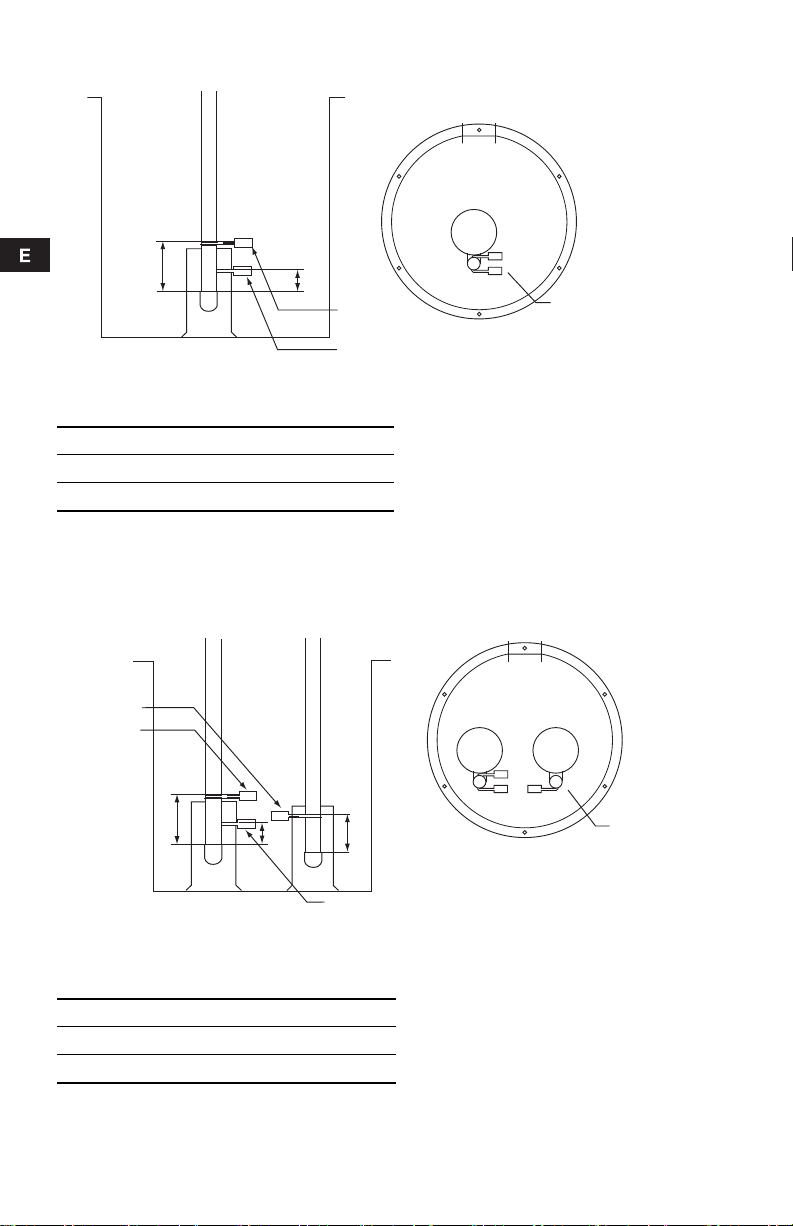

3.4.3 Float switch arrangement - Unolift
Fig. 5 Dimensional sketch, float switch
arrangement, Unolift
Float switch arrangement - Duolift
Fig. 6 Dimensional sketch, float switch
arrangement, Duolift
TM04 6438 0310
A
B
Alarm
switch
Start-stop
switch
Cord length for
switches: Alarm: 2 in.
Start-stop: 3 in.
APB
pump
#1
All float switches to be set 90 ° from the pump and on opposite
sides of the discharge pipe.
Unolift [in]
A (Alarm) B (Start-Stop)
10 5.75
TM04 6438 0310
A
B
C
Stop
switch
Start
switch
Alarm
switch
Cord length
for switches
is 3 1/2 in.
APB
pump
#1
APB
pump
#2
All float switches to be set 90 ° from he pump and
on opposite sides of the discharge pipe.
Duolift
A (Alarm) B (Start) C (Stop)
12.25 9.75 8

9
3.5 Electrical data
3.6 Control panel
The control panel is an SJE Rhombus simplex/
duplex panel. See Rhombus installation manual
for further information.
4. Installation
4.1 Electrical connections
4.2 Mechanical installation

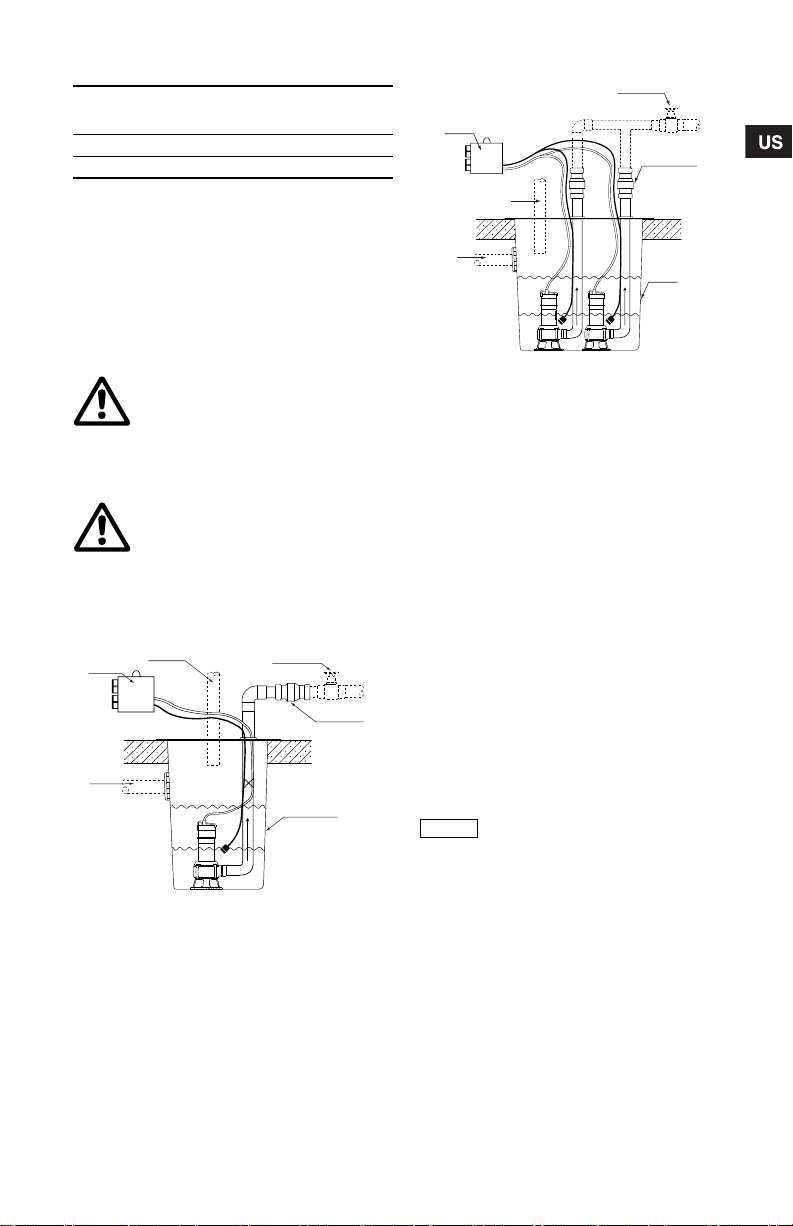

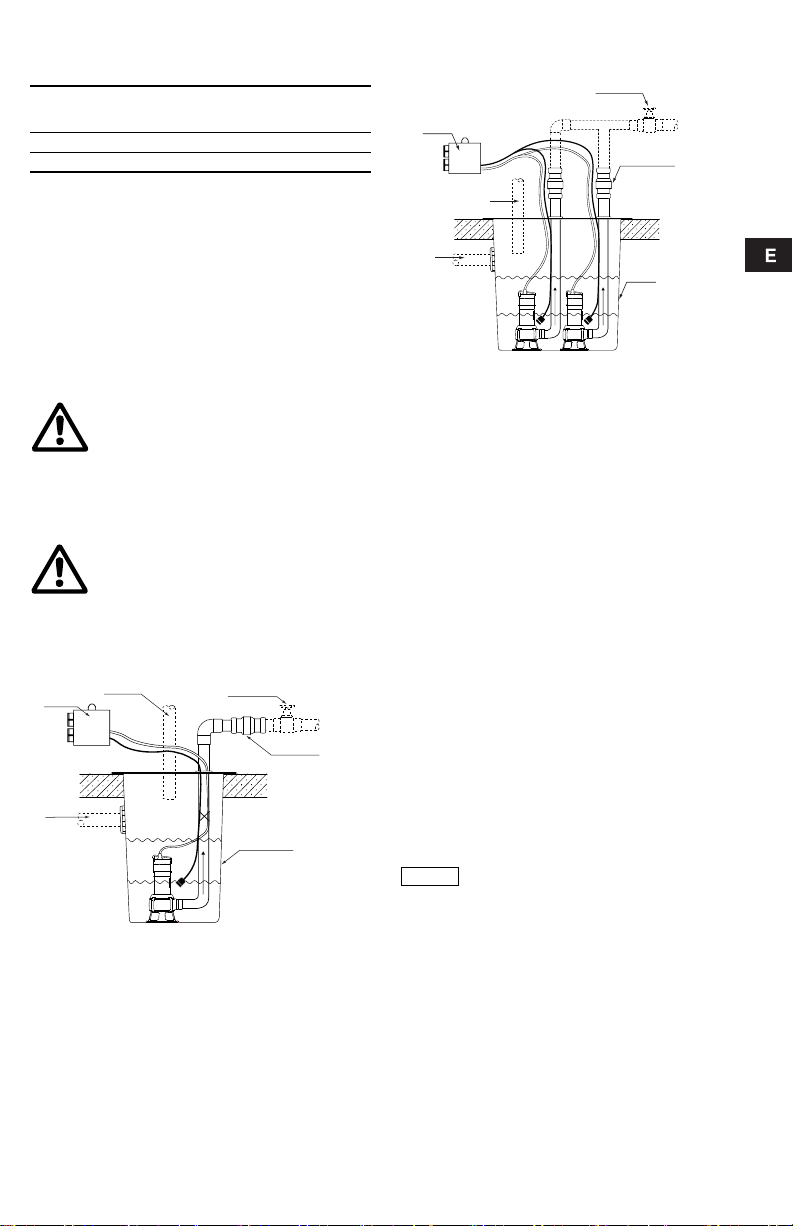

Fig. 7 Unolift system
Fig. 8 Duolift system
This description applies to both Unolift and Duolift
systems:
• The bottom of the pit must be solid and the
basin must be level. If installed outdoors and
subject to freezing, make provisions to protect
the pump.
• Install check valve(s) suitable for handling
solids in the discharge pipe to prevent
backflow. Follow the valve manufacturer's
installation recommendations.
• Install an adequately sized gate valve on the
discharge side of the check valve in order to
facilitate pipework maintenance.
• Install a 4" influent pipe. Lubricate the pipe
with liquid soap for installation in grommets.
• Install a 2" vent pipe to vent gases and odors
to the atmosphere.
• Follow instructions on the control panel for
mounting and for connecting power supply
from source to panel.
• Before placing backfill around basin, carry out
a test of the system with water to assure
proper operation.
Pump type Voltage
[V] P2 [hp] Ln
[A] Istart
AP50B.50 08.1V 1 x 230 1.0 6.4 24.2
AP50B.50.11.1V 1 x 230 1 1/2 8.41 30
Warning
All electrical work should be
performed by a qualified electrician
in accordance with the latest edition
of the National Electrical Code, local
codes and regulations.
Warning
Before making any connections in
the control panel or work on the lift
system, it must be ensured that the
power supply has been switched off
and that it cannot be accidentally
switched on.
TM04 6436 0310
Basin
Control
panel Vent
Influent
Gate valve
Check
valve
ON
OFF
TM04 6433 0310
Caution
Unolift and Duolift systems are not
designed for traffic loads.
Control
panel
Gate valve
ON
OFF
Vent
Check
valve
Basin
Influent

10
5. Operation
Unolift (one pump)
Two control switches in the control panel activate
a magnetic motor contactor to turn the pump on
and off as water in the basin rises and falls. If an
alarm condition occurs, such as too high water
level, an additional alarm switch will activate the
audio/visual alarm system. An alarm will be reset
automatically once the alarm condition has been
cleared.
Duolift (two pumps)
The control panel alternately controls two pumps,
thus equalizing pump wear. The system provides
override control, should either pump fail. If an
alarm condition occurs, such as too high water
level, an alarm switch will activate the audio/
visual alarm system. An alarm will be reset
automatically once the alarm condition has been
cleared.
6. Maintenance
The lift system contents are wastewater or
sewage water containing toxic or harmful
substances. Before carrying out maintenance on
the lift system, make sure that the lift system has
been thoroughly flushed with clean water and
that the discharge pipe has been drained.
7. Disposal
This product or parts of it must be disposed of in
an environmentally sound way:
1. Use the public or private waste collection
service.
2. If this is not possible, contact the nearest
Grundfos company or service workshop.
Note
See installation manual for SJE
Rhombus simplex/duplex panel.
Warning
Flush the lift system with clean
water and disconnect discharge pipe
before carrying out maintenance.
Subject to alterations.

11
GARANTÍA LIMITADA
GRUNDFOS PUMPS CORPORATION (Grundfos) garantiza exclusivamente al usua-
rio original que los productos fabricados por dicha empresa se encontrarán libres de
defectos de materiales y mano de obra durante un periodo de 24 meses a partir de la
fecha de instalación, sin superar en ningún caso los 30 meses a partir de la fecha de
fabricación. La responsabilidad de Grundfos en el ámbito de esta garantía se limitará
a la reparación o sustitución, a decisión de Grundfos, de forma gratuita y debiendo el
comprador correr con los gastos de transporte hasta la fábrica o estación de servicio
autorizada de Grundfos, de cualquier producto fabricado por Grundfos. Grundfos no
se hará responsable de ningún costo derivado de la retirada, la instalación o el trans-
porte del producto ni de cualquier otro gasto que pudiera surgir en relación con una
reclamación en garantía. Aquellos productos comercializados por Grundfos que no
hayan sido fabricados por dicha empresa se encontrarán sujetos a la garantía propor-
cionada por el fabricante del producto correspondiente y no a la garantía de Grun-
dfos. Grundfos no se responsabilizará de aquellos daños o deterioros que sufran los
productos como consecuencia de condiciones de funcionamiento anómalas, acciden-
tes, abusos, usos indebidos, alteraciones o reparaciones no autorizadas o instalacio-
nes no realizadas de acuerdo con las instrucciones impresas de instalación y funcio-
namiento de Grundfos.
Si desea recibir asistencia al amparo de esta garantía, deberá devolver el producto
defectuoso al distribuidor o proveedor de productos Grundfos donde lo haya adqui-
rido, adjuntando con el mismo una prueba de compra, así como las fechas de instala-
ción y avería y los datos relacionados con la instalación. A menos que se indique de
otro modo, el distribuidor o proveedor se pondrá en contacto con Grundfos o con una
estación de servicio autorizada para solicitar instrucciones. Cualquier producto defec-
tuoso que deba ser devuelto a Grundfos o a una estación de servicio deberá enviarse
a portes pagados, incluyendo la documentación relacionada con la reclamación en
garantía y/o una Autorización de devolución de material, si así se solicita.
GRUNDFOS NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO, PÉRDIDA O
GASTO ACCIDENTAL O RESULTANTE DERIVADO DE INSTALACIONES, USOS O
CUALQUIER OTRA CAUSA. NO EXISTEN GARANTÍAS EXPRESAS O IMPLÍCITAS,
INCLUYENDO AQUÉLLAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN
DETERMINADO, QUE AMPLÍEN LAS GARANTÍAS QUE SE DESCRIBEN O A LAS
QUE SE HACE REFERENCIA EN EL PÁRRAFO ANTERIOR.
Algunas jurisdicciones no admiten la exclusión o limitación de los daños accidentales
o resultantes; otras no admiten las acciones de limitación relacionadas con la dura-
ción de una garantía implícita. Por tanto, es posible que las limitaciones o exclusiones
anteriores no le sean de aplicación. Esta garantía le confiere derechos legales espe-
cíficos. Es posible que disponga de otros derechos en virtud de su jurisdicción.

12
CONTENIDO 1. Símbolos utilizados en este
documento
2. Aplicaciones
Los sistemas Unolift (de una bomba) y Duolift (de
dos bombas) de Grundfos son aptos para la reco-
gida y el bombeo de aguas residuales procedentes
de sótanos/bodegas de hogares privados (duchas,
baños, lavadoras y aseos), hospitales, fábricas,
hoteles, restaurantes, etc. situados por debajo del
nivel de alcantarillado.
Ambos sistemas de elevación de agua están equipa-
dos con bombas básicas AP50.
2.1 Líquidos bombeados
Los sistemas Unolift y Duolift han sido diseñados
para la recogida y el bombeo de vertidos y aguas
residuales con o sin sólidos.
1. Símbolos utilizados en este
documento 12
2. Aplicaciones 12
2.1 Líquidos bombeados 12
3. Datos técnicos 13
3.1 Componentes y materiales 13
3.2 Capacidad del depósito 13
3.3 Rendimiento de la bomba 13
3.4 Dimensiones 14
3.4.1 Sistema Unolift 14
3.4.2 Dimensiones del sistema Duolift 15
3.4.3 Disposición de los interruptores de
flotador en el sistema Unolift 16
3.5 Características eléctricas 17
3.6 Panel de control 17
4. Instalación 17
4.1 Conexiones eléctricas 17
4.2 Instalación mecánica 17
5. Funcionamiento 18
6. Mantenimiento 18
7. Eliminación 18
Aviso
Leer estas instrucciones de instala-
ción y funcionamiento antes de realizar
la instalación. La instalación y el fun-
cionamiento deben cumplir con las nor-
mativas locales en vigor.
Este manual debe quedar en posesión
del propietario de la bomba a fin de que
pueda consultarlo y obtener informa-
ción acerca del funcionamiento del
equipo con posterioridad.
Aviso
La utilización de este producto requiere
experiencia y conocimiento sobre
el mismo.
Este producto no debe ser utilizado por
personas con capacidades físicas,
sensoriales o mentales reducidas,
a menos que lo hagan bajo supervisión
o hayan recibido instrucciones sobre
el uso de este producto de una persona
responsable de su seguridad.
Los niños no pueden utilizar o jugar
con este producto.
Aviso
¡Si estas instrucciones no son
observadas puede tener como
resultado daños personales!
Precaución
¡Si estas instrucciones de seguri-
dad no son observadas puede tener
como resultado daños para los
equipos!
Nota
Notas o instrucciones que hacen el
trabajo más sencillo garantizando
un funcionamiento seguro.
Precaución
Los sistemas Unolift y Duolift no han
sido diseñados para cargas de tráfico.
Nota
Se recomienda encarecidamente la ins-
talación de un depósito de recogida de
grasas, dada la probabilidad de que las
grasas y aceites creen depósitos que
puedan interrumpir el funcionamiento
de los interruptores de flotador o las
bombas.

13
3. Datos técnicos
3.1 Componentes y materiales
3.2 Capacidad del depósito
3.3 Rendimiento de la bomba
Descripción Unolift Duolift
Depósito Polietileno Polietileno
Cubierta Acero Fibra de vidrio
Concentrador de
entrada Neopreno Neopreno
Codo PVC PVC
Tubería de descarga PVC PVC
Válvula de retención
de charnela PVC PVC
Panel de control SJE
Rhombus Modelo 115 Modelo 122
Bomba/s Grundfos AP50B
(1)
Grundfos
AP50B
(2)
Depósito Capacidad
Unolift 22 [gal]
Duolift 63 [gal]
Bomba Máx.
1,0 CV 90 [gpm]
1 1/2 CV 110 [gpm]

14
3.4 Dimensiones
3.4.1 Sistema Unolift
Fig. 1 Plano dimensional, sistema Unolift
Cubierta del sistema Unolift
Fig. 2 Plano dimensional, cubierta del sistema Unolift
TM04 6440 0310
D
A
1 1/4 in.
15 3/4 in.
4 3/4 in.
Orificio de 5
in. para Adaptaflex
de 4 in.
ABCD
[in]
30 21 18 8
TM04 6439 0310
Adaptaflex de 2 in.
Orificios ovalados de (8) 3/8
in. x 5/8 in.
4 1/2 in.
Conexión RP1
4 1/2 in.
Adaptaflex de 2 in.
Ø 8 in.
Ø 20 1/2 in.

15
3.4.2 Dimensiones del sistema Duolift
Fig. 3 Plano dimensional, sistema Duolift
Cubierta del sistema Duolift
Fig. 4 Plano dimensional, cubierta del sistema Duolift
TM04 6432 0310
D
3 in.
24 3/4 in.
28 in.
3 1/2 in.
Orificio de 5
in. para Adaptaflex
de 4 in.
ABCD
[in]
36.5 36 30 10
TM04 6434 0310
Orificios de (6) 9/16 in.
Placa de inspección de 10 in.
4 in.
4 in.
Abertura de 14 in. con
cubierta protectora de
16 in.
Cubierta de paso de
fibra de vidrio
8 in. 8 in.
Brida de ventilación de
2in.
34 in.
Brida de des-
carga de 2 in.
Junta de cable
RP2 de 2 1/
2in.
10 1/2 in. 10 1/2 in.

16
3.4.3 Disposición de los interruptores de flotador en el sistema Unolift
Fig. 5 Plano dimensional, disposición de los
interruptores de flotador del sistema
Unolift
Disposición de los interruptores de flotador del sistema Duolift
Fig. 6 Plano dimensional, disposición de los
interruptores de flotador del sistema
Duolift
TM04 6438 0310
A
B
Interruptor
de alarma
Interruptorde
marcha/paro
Longitud del cable de
los interruptores:
Alarma: 2 in.
Marcha/paro: 3 in.
Bomb
aAPB
#1
Todos los interruptores de flotador deben colocarse a ambos
lados de la tubería de descarga, formando un ángulo de 90°
Sistema Unolift [in]
A (Alarma) B (Marcha/paro)
10 5.75
TM04 6438 0310
A
B
C
Interruptor
de paro
Interrup-
tor de
marcha
Interruptor
de alarma
La longitud del
cable de
ambos inte-
rruptores es
de 3 1/2 in.
Bomba
APB
#1
Bomb
aAPB
#2
Todos los interruptores de flotador deben colo-
carse a ambos lados de la tubería de descarga,
formando un ángulo de 90° en relación con la
bomba.
Duolift
A (Alarma) B (Marcha) C (Paro)
12 25 9.75 8

17
3.5 Características eléctricas
3.6 Panel de control
El panel de control es un panel SJE Rhombus senci-
llo/doble. Consulte el manual de instalación del
panel de control Rhombus si desea obtener más
información.
4. Instalación
4.1 Conexiones eléctricas
4.2 Instalación mecánica
Fig. 7 Sistema Unolift
Fig. 8 Sistema Duolift
Esta descripción es válida tanto para sistemas Uno-
lift como para sistemas Duolift:
• El fondo del foso debe ser firme y el depósito
debe estar nivelado. Si el equipo se instala en
exteriores y existe riesgo de congelación, tome
las medidas necesarias para proteger la bomba.
• A fin de evitar el reflujo, instale válvulas de reten-
ción aptas para la manipulación de sólidos en la
tubería de descarga. Respete los consejos de
instalación del fabricante de la válvula.
• Instale una válvula de compuerta de dimensiones
adecuadas en el extremo de descarga de la vál-
vula de retención para facilitar el mantenimiento
de las tuberías.
• Instale una tubería de penetración de 4". Lubri-
que la tubería con jabón líquido antes de inser-
tarla en las juntas.
• Instale una tubería de ventilación de 2" para faci-
litar la liberación a la atmósfera de gases y olo-
res.
• Siga las instrucciones del panel de control
durante su montaje y la conexión de la fuente de
alimentación al mismo.
• Antes de fijar la posición del depósito, pruebe el
sistema con agua y asegúrese de que funciona
correctamente.
Tipo de bomba Voltaje
[V] P2 [hp] Ln
[A] Imar-
cha
AP50B.50.08.1V 1 x 230 1.0 6.4 24.2
AP50B.50.11.1V 1 x 230 1 1/2 8.41 30
Advertencia
Todas las tareas relacionadas con la
conexión eléctrica de los equipos
deben ser llevadas a cabo por un
electricista cualificado, de acuerdo con
lo descrito en la edición más reciente
del Código Eléctrico Nacional y los
códigos y normas locales en vigor.
Advertencia
Antes de efectuar conexiones en el
panel de control o trabajar sobre el
sistema de elevación, asegúrese de
que la fuente de alimentación esté
desconectada y de que no pueda volver
a conectarse accidentalmente.
TM04 6436 0310
Depósito
Panel de
control Orificio de
ventilación
Penetración
Válvula de compuerta
Válvula de
retención
MARCHA
PARO
TM04 6433 0310
Precaución
Los sistemas Unolift y Duolift no han
sido diseñados para cargas de tráfico.
Panel de
control
Válvula de compuerta
MAR-
PAR
Orificio de
ventilación
Válvula de
retención
Depósito
Penetra-
ción

18
5. Funcionamiento
Sistema Unolift (una bomba)
Dos interruptores de control instalados en el panel
de control activan un contactor de motor magnético
que pone en marcha o detiene la bomba en función
del ascenso o descenso del nivel de agua del depó-
sito. En caso de alarma (por ejemplo, si el nivel de
agua es demasiado elevado), un interruptor de
alarma complementario activa el sistema de alarma
sonoro/visual. La alarma se restablece automática-
mente una vez eliminada la condición de alarma.
Sistema Duolift (dos bombas)
El panel de control controla alternativamente dos
bombas, equiparando así el desgaste de cada una
de ellas. El sistema cuenta con una función de anu-
lación que se activa si alguna de las bombas falla.
En caso de alarma (por ejemplo, si el nivel de agua
es demasiado elevado), un interruptor de alarma
activa el sistema de alarma sonoro/visual. La alarma
se restablece automáticamente una vez eliminada la
condición de alarma.
6. Mantenimiento
El sistema de elevación contendrá aguas negras o
residuales con sustancias tóxicas o perjudiciales
para la salud. Antes de llevar a cabo operaciones de
mantenimiento sobre el sistema de elevación, ase-
gúrese de que se haya lavado con agua limpia y de
que la tubería de descarga se haya drenado.
7. Eliminación
La eliminación de este producto o partes del mismo
debe realizarse de forma respetuosa con el medio
ambiente:
1. Utilizar el servicio local, público o privado, de
recolección de residuos.
2. Si esto no es posible, contactar con la compañía
o servicio técnico Grundfos más cercano.
Nota
Consulte el manual de instalación del
panel SJE Rhombus sencillo/doble.
Advertencia
Lave el sistema de elevación con agua
limpia y desconecte la tubería de des-
carga antes de llevar a cabo operacio-
nes de mantenimiento.
Nos reservamos el derecho a modificaciones.

19
GARANTIE LIMITÉE
Les produits fabriqués par GRUNDFOS PUMPS CORPORATION (Grundfos) sont
garantis, uniquement pour l'utilisateur initial, exempts de défauts de matériaux et de
fabrication pour une période de 24 mois à compter de la date d'installation, mais au
plus 30 mois à compter de la date de fabrication. Dans le cadre de cette garantie, la
responsabilité de Grundfos se limite à la réparation ou au remplacement, à la conve-
nance de Grundfos, sans frais, FOB, de l'usine Grundfos ou d'un atelier de mainte-
nance autorisé, de tout produit de fabrication Grundfos. Grundfos n'assume aucune
responsabilité quant aux frais de dépose, d'installation, de transport ou toute autre
charge pouvant survenir en relation avec une déclaration de sinistre. Les produits ven-
dus mais non fabriqués par Grundfos sont couverts par la garantie fournie par le fabri-
cant des dits produits et non par la garantie de Grundfos. Grundfos n'est responsable
ni des dommages ni de l'usure des produits causés par des conditions d'exploitation
anormales, un accident, un abus, une mauvaise utilisation, une altération ou une répa-
ration non autorisée, ni d'une utilisation du produit non conforme aux notices d'instal-
lation et de fonctionnement imprimées de Grundfos.
Pour obtenir un service couvert par cette garantie, le produit défectueux doit être ren-
voyé au distributeur ou au revendeur de produits Grundfos chez qui il a été acheté,
accompagné de la preuve d'achat, de la date d'installation, de la date du dysfonction-
nement ainsi que des données concernant l'installation. Sauf disposition contraire, le
distributeur ou lerevendeurcontacteraGrundfos ou un atelier de maintenance autorisé
pour obtenir des instructions. Tout produit défectueux renvoyé à Grundfos ou à un ate-
lier de maintenance doit être expédié port payé; la documentation relative à la décla-
ration de sinistre et à une autorisation de retour de matériel éventuelle doit être jointe,
si elle est demandée.
GRUNDFOS NE SERA PAS TENU RESPONSABLE DES DOMMAGES ACCES-
SOIRES OU INDIRECTS, DES PERTES OU DES FRAIS RÉSULTANT DE L'INSTAL-
LATION, DE L'UTILISATION OU DE TOUTE AUTRE CAUSE. IL N'EXISTE AUCUNE
GARANTIE, EXPLICITE NI IMPLICITE, Y COMPRIS LA QUALITÉ MARCHANDE OU
L'ADÉQUATION POUR UN USAGE PARTICULIER, EN DEHORS DES GARANTIES
DÉCRITES OU MENTIONNÉES CI-DESSUS.
Certaines juridictions n'autorisent pas l'exclusion ou la limitation des dommages
secondairesousubséquentset certainesjuridictionsn'autorisentpas les limitationssur
la durée des garanties implicites. Il se peut donc que les limitations ou exclusions men-
tionnées ci-dessus ne soient pas applicables dans votre cas. Cette garantie vous
donne des droits légaux spécifiques. Il se peut que vous ayez également d'autres
droits qui varient d'une juridiction à l'autre.

20
SOMMAIRE Page 1. Symboles utilisés dans cette notice
2. Applications
Les modules Gundfos Unolift (une pompe) et Duolift
(deux pompes) sont des systèmes appropriés pour
la collecte et le pompage des eaux usées en des-
sous du niveau des égouts, des caves ou des sous-
sols des maisons privées (douche, baignoire,
laveuse et toilettes), des hôpitaux, des industries,
des hôtels, des restaurants, etc.
Les systèmes de relevage sont fournis par les
pompes de base AP50.
2.1 Liquides pompés
Les modules Unolift et Duolift sont conçus pour la
collecte et le pompage des effluents et des eaux
usées, avec ou sans solides.
1. Symboles utilisés dans cette notice 20
2. Applications 20
2.1 Liquides pompés 20
3. Caractéristiques techniques 21
3.1 Composants et matériaux 21
3.2 Capacité bassin 21
3.3 Rendement de pompe 21
3.4 Dimensions 22
3.5 Caractéristiques électriques 25
3.6 Panneau de commande 25
4. Installation 25
4.1 Branchements électriques 25
4.2 Installation mécanique 25
5. Fonctionnement 26
6. Maintenance 26
7. Mise au rebut 26
Avertissement
Avant d'entamer les opérations d'ins-
tallation, étudier avec attention la pré-
sente notice d'installation et de fonc-
tionnement. L'installation et le
fonctionnement doivent être conformes
aux réglementations locales et faire
l'objet d'une bonne utilisation.
Cette notice doit être à disposition de
l'exploitant de la pompe, pour référence
et information concernant son fontion-
nement.
Avertissement
L'utilisation de ce produit réclame une
certaine expérience et connaissance
du produit.
Toute personne ayant des capacités
physiques, sensorielles ou mentales
réduites n'est pas autorisée à utiliser
ce produit, à moins qu'elle ne soit
surveillée ou qu'elle ait été formée
à l'utilisation du produit par une
personne responsable de sa sécurité.
Les enfants ne sont pas autorisés
à utiliser ce produit ni à jouer avec.
Avertissement
Si ces instructions de sécurité ne sont
pas observées, il peut en résulter des
dommages corporels !
Précautions
Si ces instructions ne sont pas respec-
tées, cela peut entrainer un dysfonc-
tionnement ou des dégats sur le maté-
riel !
Nota
Ces instructions rendent le travail plus
facile et assurent un fonctionnement
fiable.
Précautions
Les modules Unolift et Duolift ne sont
pas conçus pour les charges de trafic.
Nota
L'installation d'un bassin collecteur de
matières grasses est vivement recom-
mandée, car la graisse et l'huile sont
susceptibles de créer des dépôts qui
peuvent perturber le fonctionnement
des commutateurs à flotteur ou des
pompes.
