hajdu HPT300 Installation guide

HPT300, HPT300C
HŐSZIVATTYÚS FORRÓVÍZTÁROLÓ
Üzembehelyezési, kezelési és karbantartási kézikönyv
1221113960 / 03

2
HPT 300 • HPT 300C
Tisztelt Vásárlónk!
Köszönjük, hogy termékünket választotta, reméljük sok örömet szerez majd Önnek a
mindennapokban!
A HAJDU Hajdúsági Ipari Zrt. a családok hagyományos segítőtársaként a fogyasztók
igényeit korszerű, jó minőségű és környezetbarát háztartási készülékekkel szolgálja ki.
Célunk a HAJDU márkanév, mint regionális márka elismertetése, ismertségének erő-
sítése, valamint a HAJDU termékekhez hűséges európai vevők igényeinek teljes körű
kiszolgálása. A háztartásokban már bevált termékeink legfontosabb jellemzői azok jó
minősége, és megbízhatósága. Szolgáltatásaink fő erősségei a széleskörű és biztos
szerviz- és pótalkatrész ellátás. Társaságunk számára fontos szempont a környezet
megóvása, a környezetterhelések minimalizálása is.
Ezeket a jellemzőket a jövőben is erősíteni kívánjuk. Ennek érdekében tanúsított, szab-
ványos minőségirányítási és környezetirányítási rendszert működtetünk.
Termékeink csomagolása is megfelel a jogszabályban előírt környezetvédelmi követel-
ményeknek, amelyet az általunk kiállított, előírások szerinti Megfelelőség- igazolások is
bizonyítanak.
Reméljük, a készülék minden elvárásának megfelel, s folyamatosan a lehető legjobb
szolgáltatást nyújtja majd Önnek, maximális energia-megtakarítás mellett. Használata
előtt, kérjük, olvassa el gyelmesen ezt a kézikönyvet és őrizze meg, hogy később bár-
mikor tanulmányozhassa.

3
Ez a kézikönyv a HPT300 és HPT300C (továbbiakban, ha mindkét készülék érintett:
HPT300(C)) típusú hőszivattyús bojler forróvíztároló végfelhasználóinak és az üzembe
helyezést végző épületgépész kivitelezőknek szól.
A kézikönyv a készülék szerves és elengedhetetlen részét képezi. A kézikönyvet a fel-
használónak gondosan meg kell őriznie és át kell adnia a készülék új tulajdonosainak
vagy felhasználóinak.
A készülék megfelelő és biztonságos használata érdekében a készülék üzembe helye-
zőjének és felhasználójának egyaránt gyelmesen el kell olvasnia a kézikönyv utasítása-
it és óvintézkedéseit, mivel ezek a készülék biztonsága, üzembe helyezése, használata
és karbantartása tekintetében a felhasználó és az üzembe helyező számára egyaránt
fontos utalásokat tartalmaznak.
HAJDU Hajdúsági Ipari Zrt.
H-4243 Téglás, külterület hrsz.: 0135/9
tel: [phone] • fax: [phone]
[email protected] • www.hajdurt.hu

4
HPT 300 • HPT 300C
Tartalomjegyzék
Tisztelt Vásárlónk!........................................................2
1. FONTOS FIGYELMEZTETÉSEK, ÓVINTÉZKEDÉSEK ...........................6
1.1. A műszaki adatok összefoglaló táblázata ..............................9
1.2. Alkalmazási terület ................................................10
1.3. Utasítások és műszaki normák ......................................10
1.4. Az alkalmazott szimbólumok ismertetője .............................10
1.5. A csomag tartalma ................................................11
1.6. Szállítás és mozgatás ..............................................11
2. MŰSZAKI JELLEMZŐK..................................................12
2.1. Konstrukciós jellemzők.............................................12

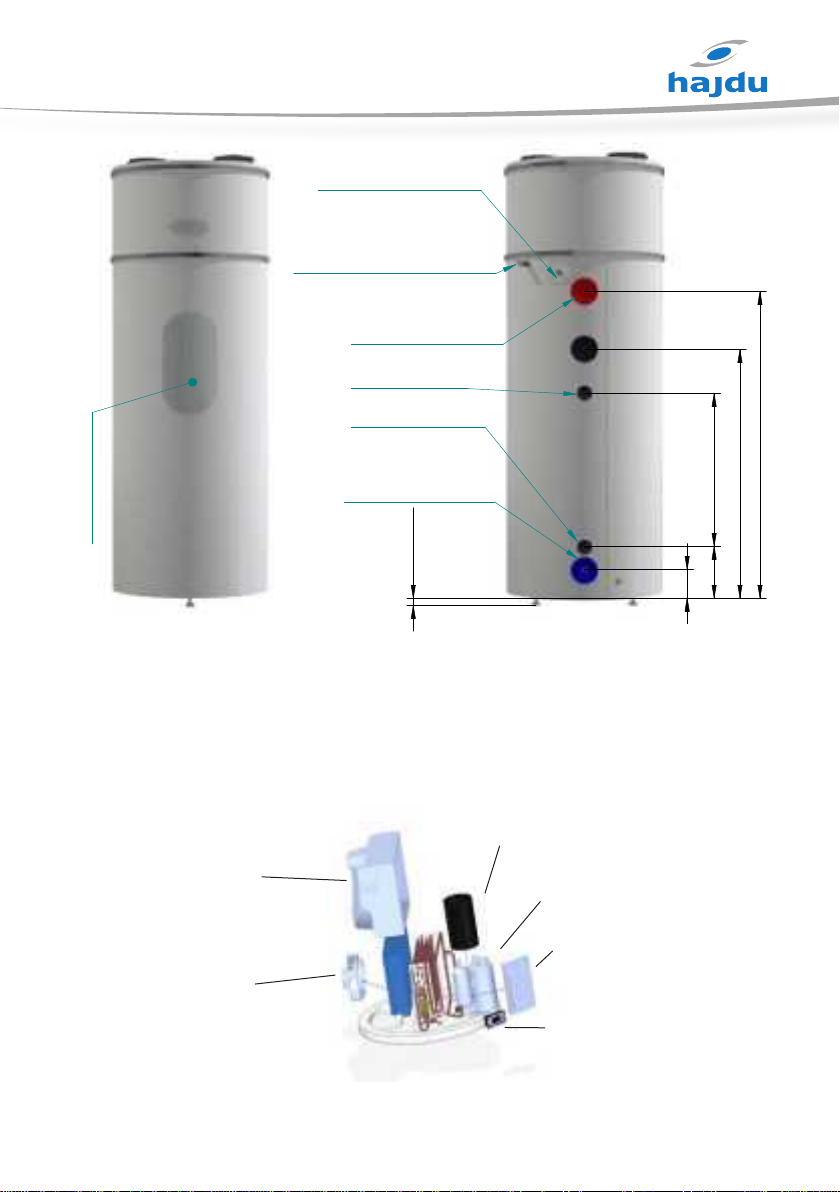

2.2. Az alkatrészek elnevezése ..........................................13

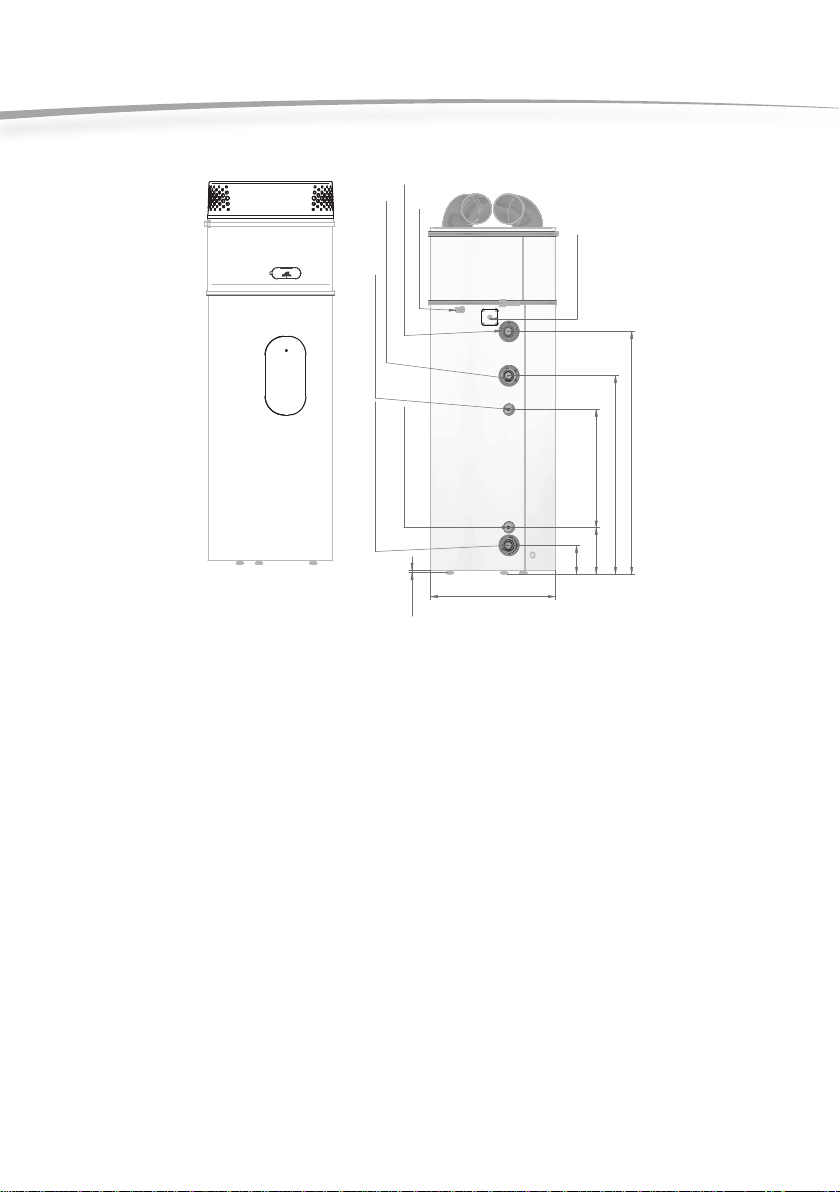

2.3. Befoglaló méretek és elnevezések ...................................14
2.4. Telepítés előtt, telepítési helyszín kiválasztása .........................14

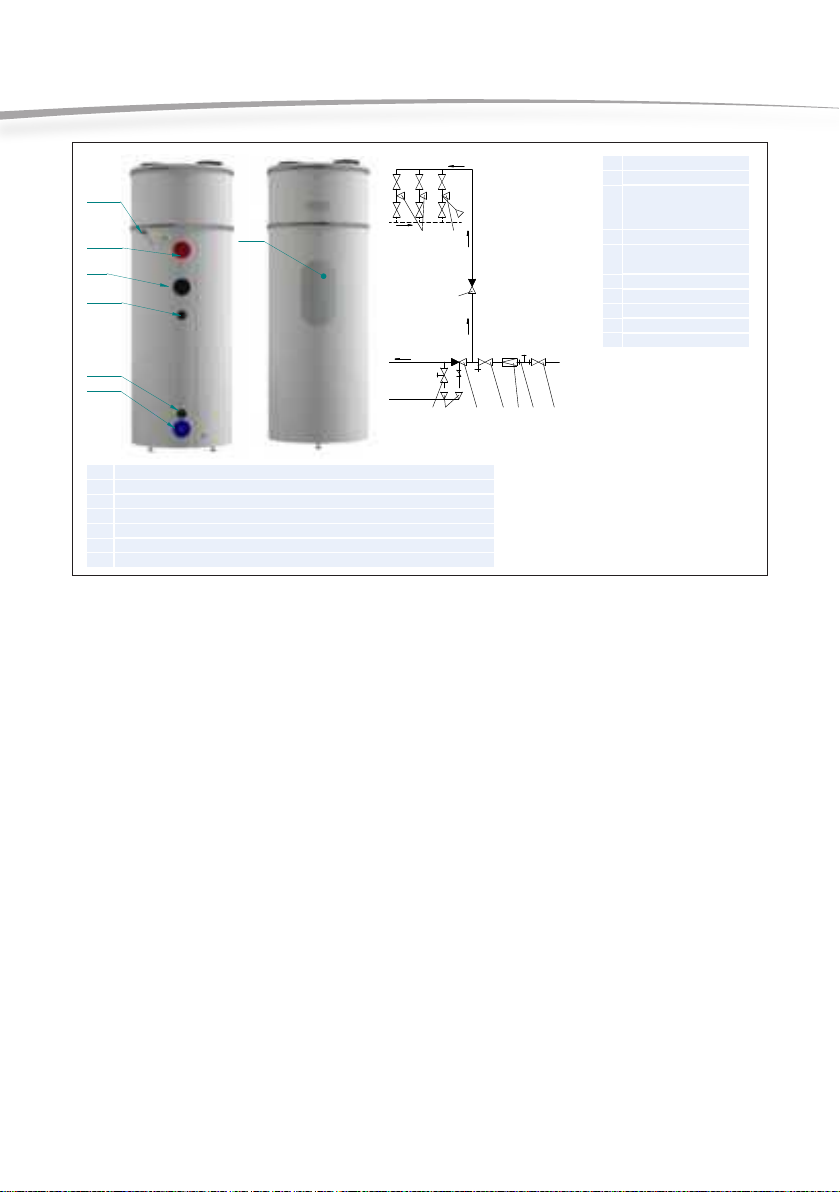

2.5. Csatlakozás vízhálózatra............................................16
2.6. Villamos csatlakozás ...............................................18
2.7. Hőszivattyús bojler vezérlési kapcsolási rajz...........................19
3. A HŐSZIVATTYÚ MŰKÖDÉSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.1. Működési elv .....................................................20
3.2. A működés ismertetése ............................................20
3.3. Vízmelegítési módok...............................................22
3.4. Konstrukciós jellemzők.............................................23
4. HASZNOS TANÁCSOK .................................................24
4.1. Első beindítás.....................................................24
4.2. Utasítások és jótállás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.3. Biztonsági előírások ...............................................25
5. Használati utasítás ....................................................27
5.1. Vezérlőelem ismertetése ...........................................27
5.2. A kijelző ismertetése ...............................................27
5.3. Üzemeltetés menete...............................................28
5.4. Hőmérséklet beállítása.............................................29
5.5. Lehetséges energiaforrások ........................................29
5.6. Funkció gombok ..................................................30
6. KARBANTARTÁS ......................................................36
6.1. A felhasználó által elvégzendő tervszerű megelőző karbantartás.........36
6.2. A hőszivattyús bojler rutinellenőrzése ................................36
6.3. Műszaki támogatás ................................................36
6.4. A hőszivattyús bojler ártalmatlanítása ................................36

5
MŰSZAKI INFORMÁCIÓ ÜZEMBEHELYEZŐK RÉSZÉRE.........................38
7. HASZNOS TANÁCSOK .................................................38
7.1. Az üzembe helyező képesítése ......................................38
7.2. Az üzembehelyezési, kezelési és karbantartási kézikönyv használata .....38
7.3. A hőszivattyús bojler ellenőrzése ....................................38
7.4. Biztonsági előírások ...............................................39
8. ÜZEMBE HELYEZÉS....................................................41
8.1. A légcsatorna csatlakoztatási módjai .................................41
8.2. Első beindítás.....................................................44
9. KARBANTARTÁSI UTASÍTÁSOK ..........................................46
9.1. Készülék ürítése...................................................46
9.2. Tároló és kombinált biztonsági szelep ................................46
9.3. Aktív anód........................................................46
9.4. Vízkő eltávolítása ..................................................47
9.5. Fagykárok elkerülése ..............................................47
9.6. Indirekt fűtés esetén...............................................47
9.7. Levegőszűrő ......................................................47
9.8. Nem hibából adódó leállások .......................................48
10.9. Hibák és megoldások .............................................48
EU megfelelőségi nyilatkozat .............................................50

6
HPT 300 • HPT 300C
1. FONTOS FIGYELMEZTETÉSEK, ÓVINTÉZKEDÉSEK
Ezt a készüléket gyermekek 8 éves kortól használhatják. Az olyan személyek, akik
csökkent zikai, érzékelési vagy szellemi képességgel rendelkeznek vagy akiknek a
tapasztalata és tudása hiányzik, csak abban az esetben használhatják, ha az meg-
felelő felügyelet mellett történik, vagy tájékoztatják őket a készülék biztonságos
használatáról és megértik az ebből adódó veszélyeket. Gyerekek nem játszhatnak a
készülékkel. A készülék tisztítását és karbantartását gyermekek csak felügyelet mel-
lett végezhetik.
Felhasználói karbantartás alatt kizárólag a készülék külső burkolatának tisztítása ér-
tendő, aminek során a készüléket a leválasztó kapcsoló kikapcsolásával áramtalaní-
tani kell. Semmilyen más karbantartói tevékenységet a felhasználó nem végezhet!
Minden egyéb karbantartási feladatot, a készülék telepítését, az üzembe helyezést,
a sérült hálózati kábel cseréjét, egyéb műveleteket, – ami a gépkönyv további részé-
ben ismertetésre kerül – a gyártóval, szervizével, vagy más hasonlóan szakképzett
személlyel szabad csak elvégeztetni.
A potenciális veszélyek miatt a csomagolóanyagokhoz (kapcsokhoz, műanyag zsá-
kokhoz, polisztirol habhoz, stb.) gyermekek ne férhessenek hozzá.
A készülék üzembe helyezését és első beindítását szakembernek kell el-
végeznie az üzembe helyezésre vonatkozó, hatályos nemzeti előírásoknak, jogsza-
bályoknak, illetve a helyi hatóságok és közegészségügyi szervezetek által meghatá-
rozott bármely követelménynek megfelelően.
Amennyiben az üzembe helyezésre kerülő vízmelegítő nem csupán felvált egy meg-
lévő készüléket, hanem a meglévő hidraulikai rendszer felújításának, illetve egy új
hidraulikai rendszernek a részét is képezi, a forróvíztárolót üzembe helyező cég –
miután az üzembe helyezést befejezte – köteles a vevő számára egy megfelelőségi
nyilatkozatot kibocsátani, amely tanúsítja a hatályos törvények és specikációk be-
tartását. Az üzembe helyezést végző cégnek mindkét esetben az egész rendszeren
el kell végeznie a biztonsági és üzemelési ellenőrzéseket.
• A készüléket ürítse le amennyiben az egy fagyveszélynek kitett helyiségben
használaton kívül kerül. Ezt a műveletet is kizárólag képesített szakember vé-
gezheti.
• Az 50°C feletti hőmérsékletű folyó meleg víz súlyos égési sérüléseket okozhat.
A kijelzőn olvasható maximális vízhőmérséklet 60°C, ez az érték hibás műkö-
dés esetén magasabb is lehet. A gyermekek, mozgáskorlátozottak és az idősek
az égési sérülés veszélyének fokozottan ki vannak téve. Javasoljuk, hogy a for-
rázás veszélyének elkerülése érdekében csatlakoztassanak egy termosztatikus
keverőszelepet a készülék vízkivezető csövéhez.

7
• Az elektromos melegítés fedőlapját kizárólag szakember távolíthatja el, ennek
gyelmen kívül hagyása áramütéshez vagy más veszélyhez vezethet.
• A gépkönyvben ismertetett karbantartási műveleteket csak akkor szabad elvé-
gezni, amikor a gép nem üzemel, és ki kell kapcsolni, a külső kapcsolót „KI” po-
zícióba kell fordítani.
• A fűtés bekapcsolása előtt a tárolót fel kell tölteni vízzel. Az első felfűtést szak-
emberrel ellenőriztesse!
A nem megfelelő üzembe helyezés személyek és állatok sérülését vonhatja
maga után, illetve kárt okozhat a tárgyakban. Ezekért a gyártó felelősséget nem
vállal.
• Kövesse, és szigorúan tartsa be a gépkönyvben szereplő általános gyelmezte-
téseket és biztonsági utasításokat.
• Amennyiben lábrögzítő nélkül üzemelteti a készüléket, az esetleg felborulhat.
Ebben az esetben a gyártó a keletkezett károkért felelősséget nem vállal!
• A tárolót és a hőcserélőket a megengedett üzemi nyomásnál (0,7 MPa) na-
gyobb nyomás alá helyezni életveszélyes és tilos! Ha a hálózati nyomás csak
időlegesen is meghaladja a 0,6MPa értéket, a forróvíztároló elé nyomáscsök-
kentő szelepet kell beépíteni.
A szelep és a készülék közé vízvezeték szerelvényt beépíteni tilos!
A kifolyócsonkot elzárni, a vízcsepegést nem látható módon elvezetni nem sza-
bad!
• A forróvíztárolót védőföldelés nélkül üzemeltetni tilos!
• Javítás vagy karbantartás előtt a készüléket mindig ki kell kapcsolni, a külső
kapcsolót „KI” pozícióba kell fordítani.
• A biztonságos üzemelés érdekében célszerű időnként (kb. évente) vízvezeték-
szerelővel a készüléket és a kombinált biztonsági szelep helyes működését át-
vizsgáltatni. Ezenkívül javasoljuk, hogy a biztonsági szelep lefúvató gombjának
a nyíl irányába történő elfordításával havonta – kéthavonta fúvassa le a sze-
lepet. Ezáltal a szelepülék megtisztul az esetleg rárakódott szennyeződésektől
(vízkő, homokszemcse stb.).
• A készüléket tömlővel bekötni tilos! Hideg- és melegvízvezetéknek horganyzott
acélcső, műanyagcső és vörösrézcső egyaránt alkalmazható. Vörösréz vízvezeték
hálózatra történő csatlakoztatáshoz szigetelő közdarabok használata kötelező!
• A tárolót csak állandó jellegű csatlakozással szabad a villamos hálózatra beköt-
ni. Fali dugaszoló alkalmazása tilos!
A hálózati áramot csak kétsarkú kapcsolón keresztül szabad a tárolóhoz vezet-
ni, aminek a nyitott érintkezői közötti távolság legalább 3mm. Az ilyen leválasz-
tó eszközt a rögzített vezetékhálózatba kell beépíteni.
• Ha a hálózati csatlakozóvezeték megsérül, akkor a veszélyek kikü szöbölése cél-
jából a cserét csak a gyártóval, szervizével vagy más, hasonlóan szakképzett
személlyel szabad elvégeztetni.
• A HPT300(C) forróvíztárolót tilos a szabadban vagy esőnek, csapadéknak kitéve
működtetni.

8
HPT 300 • HPT 300C
KÖRNYEZETVÉDELEMI ÓVINTÉZKEDÉS
Tájékoztatjuk, hogy az Ön által megvásárolt termék – életciklu-
sa után – bomlási tulajdonságaival a környezetet, elsősorban
a talajt és a talajvizet károsíthatja, mivel olyan alkatrészeket is
tartalmaz (pl. vezetékek), melyek miatt az elhasználódott termék
veszélyes hulladéknak minősül.
Kérjük, hogy az elhasználódott terméket ne a kommunális hulla-
dék közé tegye, hanem jutassa el elektromos berendezések hul-
ladék begyűjtésével foglalkozó céghez, vagy a gyártóhoz, hogy az
elhasználódott termék szakszerű kezelésével, újrahasznosításá-
val közösen segítsük elő a környezet megóvását.
SZERVIZ
Rendszeres ellenőrzés céljából vagy a készülék meghibásodása
esetén forduljon bizalommal a vállalatunkkal szerződésben lévő
szervizekhez, melyeknek névsorát a Szervizjegyzék tartalmazza.
Ha a szerviz által végzett javítással nincs megelégedve, forduljon
a HAJDU Hajdúsági Ipari Zrt. vevőszolgálatához!
Vevőszolgálatunk elérhetősége:
Tel.: [phone]
E-mail: [email protected]

9
1.1. A műszaki adatok összefoglaló táblázata
MINŐSÉGTANÚSÍTÓ JEGY – MŰSZAKI ADATOK 1.1.-1. táblázat
Típus HPT300 HPT300C
Méretek: átmérő/magasság/mélység Ø667 mm/1810 mm/720 mm
Vízcsatlakozás G3/4
Cirkuláció csonk csatlakozás
G3/4
Névleges űrtartalom 295 l 287 l
Névleges üzemi nyomás 0,6 MPa
Biztonsági szelep max. nyitónyomás
0,7 MPa
Legnagyobb bemeneti víznyomás 0,525 MPa
Legkisebb szükséges hálózati nyomás 0,01 MPa
Készenléti energiaszükséglet 60 °C-on 812/2013 A7°C
580Wh/24h
Tömeg
124 kg
141 kg
Csőkígyó
Csőkígyó csatlakozás
—
Rp3/4
Csőkígyó fűthető térfogat — 12 l
Csőkígyó felülete — 1,5 m2
Csőkígyó áramlási ellenállása
—
130 mbar
Csúcs teljesítmény — 900 l/az első 10 perc
Tartós teljesítmény — 1100 l/h
Tartós teljesítmény
—
45 kW
Hőszivattyú
Típus levegő (beltéri)
Szellőztető csatlakozás (be/kivezetés)
Ø160 mm
Kondenzátor biztonsági hőcserélő
GWP / Hűtőközeg / mennyiség 1300 g / R134a
Teljesítmény felvétel max.
515W
Légáramlás 450 m3/h
Elérhető statikus nyomás (levegő) 50 Pa
Külső statikus nyomástartomány, amelyen a készüléket megvizsgálták
1013–1050 hPa
Max. szívó oldali nyomás (hűtőköri) 1,0 MPa
Max. nyomó oldali nyomás (hűtőköri) 2,3 MPa
Üzemeltetéshezszükséges minimális tér (szellőzőcsatornanélküli üzembe helyezés esetén)
20 m
3
Működési hőmérséklet tartomány -7 – +38 °C
Max. vízhőmérséklet 65 °C
COP 20 EN16147
3,49
COP 7 EN16147 3,12
Zajteljesítmény: Lw(A) 52 dB(A) Outdoor air duc.; 58 db(A) Ambient air
Kiléptetett levegő típusa
Függőlegesen felfelé áramló légellátás
Elektromos fűtés
Fűthető térfogat 100 l
Feszültség/frekvencia
L/N/PE 230 V~ / 50 Hz
Olvadó biztosíték 5 A / 250 V~ (T)
Névleges fűtőteljesítmény 1800W
Legnagyobb áramfelvétel
16 A
Felfűtési idő, elektromos
D
t 50 °C 6,25 h
Maximális vízhőmérséklet 65 °C
Minimális vízhőmérséklet
10 °C
Egyebek
Hőszigetelés/vastagság freonmentes PUR szigetelés / 50 mm
Tartály
Tűzzománcozott acéllemez
Csőkígyó Tűzzománcozott acélcső
Korrózióvédelem tűzzománc + aktív anód
Aktív anód karbantartás
anódfogyás kijelző
Beépített szabályozó Elektromos fűtés és hőmérsékletkorlátozó
Elektromos bekötés x
Védettségi fokozat
IPX1
Alkalmazandó érintésvédelem I. érintésvédelmi osztály
Az IEC 6036 szerinti védőföldeléssel ellátott hálózatra csatlakoztatható.
A termékre vonatkozó előírások:
EN 60335-1 EN 60335-2-21 EN 14511-3 EN 16147
Raktározási és szállítási követelmények IEC 721-3-1 IE12 IEC 721-3-2 IE22
Megfelelőség tanúsítása CE,TÜV CB, EHPA
Minőség
I. osztályú
A HAJDU Hajdúsági Ipari Zrt, mint gyártó cég igazolja, hogy a készülék a minőségtanúsító jegyben megadott minőségi jellemzőknek megfelel.

10
HPT 300 • HPT 300C
1.2. Alkalmazási terület
A készülék háztartási vagy ahhoz hasonló felhasználású melegvíz készítését végzi for-
ráspont alatti hőmérsékleteken. Ebből a célból a készüléket hidraulikusan csatlakoztat-
ni kell a háztartási vízszolgáltató hálózathoz. A készülék működéséhez villamos áram
szükséges. Szellőzőcsatornák alkalmazása opcionális, és a későbbiekben kerül részle-
tesebben kifejtésre.
A meghatározott rendeltetéstől eltérő használat tilos. A készülék bármely egyéb hasz-
nálata nem megfelelőnek minősül és tilos. A készülék különösképpen nem használha-
tó ipari ciklusokban és / vagy maró hatású vagy robbanóképes anyagoknak kitett kör-
nyezetben.
A gyártó és a forgalmazó a szakszerűtlen üzembe helyezésből, a nem megfelelő vagy
helytelen használatból, ésszerűen nem kiszámítható használatból, illetve a kézikönyv-
ben szereplő utasítások hiányos vagy gondatlan betartásából eredő semmilyen kárért
nem vállal felelősséget.
1.3. Utasítások és műszaki normák
A készüléket csökkentett testi, érzékelési vagy szellemi képességű személyek (bele-
értve a gyermekeket) illetve a készülékről megfelelő tudással és tapasztalattal nem
rendelkező személyek nem használhatják, hacsak a biztonságukért felelős személy
számukra felügyeletet, illetve a készülék működtetésével kapcsolatban megfelelő tájé-
koztatást nem nyújtott. A gyermekek felügyeletet igényelnek annak biztosítására, hogy
ne játszanak a készülékkel.
A gyártó felelős azért, hogy a termék első kereskedelmi forgalomba hozatalának idő-
pontjában hatályos vonatkozó konstrukciós irányelveknek, törvényeknek és előírások-
nak megfeleljen. A konstruktőr, használó és üzembe helyező a saját illetékességi terü-
letén kizárólagos felelősséget visel a készülék konstrukciójával, üzembe helyezésével,
működtetésével és karbantartásával kapcsolatos jogszabályi követelmények ismere-
téért és betartásáért. A kézikönyvben szereplő, törvényekre, előírásokra vagy műszaki
specikációkra történő hivatkozások kizárólag tájékoztató jellegűek. Az újonnan beve-
zetett törvények, illetve a hatályos törvények módosításai a gyártót harmadik felekkel
szemben semmilyen módon nem kötelezik.
1.4. Az alkalmazott szimbólumok ismertetője
Az üzembe helyezés és működtetés biztonsága tekintetében a veszélyekre vonatko-
zó gyelmeztetések jelentőségének kihangsúlyozására az alább meghatározott jelölést
használjuk:
A gyelmeztetés be nem tartása személyi sérülést, bizonyos esetekben halált
okozhat.
A gyelmeztetés be nem tartása súlyos károkat valamint sérüléseket okoz-
hat az épületben, a növényekben, illetve állatokban.
A termék általános és specikus biztonsági utasításainak kötelező betartása.

11
A „FIGYELMEZTETÉS!” kifejezés után írt és / vagy vastag betűvel szedett részek vagy
pontok olyan fontos információt vagy tanácsot tartalmaznak, melyek gyelembe vétele,
betartása elengedhetetlen.
1.5. A csomag tartalma
A készüléket kartondobozban szállítjuk belső védőelemekkel együtt.
A csomag az alábbiakat tartalmazza:
Üzembehelyezési, kezelési és karbantartási kézikönyv 1 db
Kondenzvíz elvezető gégecső 1 db
Lábrögzítő 3 db
Fúrósablon 1 db
Kábelbevezető gumi 1 db
1.6. Szállítás és mozgatás
Átvétel során ellenőrizze, hogy a csomagolás külső részén nincs-e látható sérülés. Ha
az áru sérültnek látszik, a reklamációval haladéktalanul forduljon a szállítmányozóhoz.
A hőszivattyút – mint minden kompresszorral rendelkező berendezést – csak állítva
szabad szállítani és tárolni! (1.5.-1. ábra)
FIGYELMEZTETÉS!
A készüléket függőleges helyzetben kell szállítani, mozgatni vagy tárolni, és max. 45°-
ban szabad megdönteni (1.5.-2. ábra). A berendezés meglehetősen nehéz, mozgatá-
sához 2 vagy több emberre van szükség, különben személyi sérülés
történhet vagy a berendezés károsodhat. Amennyiben a fenti művele-
tek bármelyike során a javasolt pozíciótól eltérő elhelyezkedést kell al-
kalmazni, a készülék beindítását megelőzően várjon legalább 3 órát at-
tól az időponttól kezdve, hogy a készülék a helyes függőleges pozícióba
és / vagy üzembe helyezésre került; ezáltal biztosítható a hűtőkör bel-
sejében található kenőolaj megfelelő elhelyezkedése, s a kompresszor
károsodásának elkerülése.
A becsomagolt készülék kézzel vagy targonca segítségével mozgatha-
tó – kövesse a dobozon feltüntetett szöveg utasításait.
Javasoljuk, hogy amennyiben lehetséges, a készüléket tartsa az eredeti
csomagolásban mindaddig, amíg azt a kiválasztott helyen üzembe nem
helyezik, különösen abban az esetben, ha a helyszínen építési munká-
kat végeznek.
A csomagolás eltávolításakor ellenőrizze a készülék épségét, s az alkat-
részek meglétét. Hiányosságok vagy hiányzó alkatrészek esetén a tör-
vény által megszabott határidőn belül értesítse a kereskedőt.
1.5.-1. ábra
1.5.-2. ábra

12
HPT 300 • HPT 300C
FIGYELMEZTETÉS!
A potenciális veszélyek miatt a csomagolóanyagokhoz (kapcsokhoz, műanyag zsá-
kokhoz, polisztirol habhoz, stb.) gyermekek ne férhessenek hozzá.
Az első beindítást követően a készülék szállításakor vagy mozgatásakor tartsa be a
maximális dőlésszögre vonatkozó korábbi gyelmeztetéseket és gondoskodjon arról,
hogy a tartályból az összes vizet leeresztették. Amennyiben az eredeti csomagolás már
nincs meg, a készüléket és alkatrészeit az eredeti csomagoláshoz hasonló védelemmel
lássa el.
2. MŰSZAKI JELLEMZŐK
2.1. Konstrukciós jellemzők
A HPT300(C) hőszivattyús bojler alapvetően a hőszivattyú berendezést tartalmazó fel-
ső részből (2.1.-1. ábra) és a tárolótartályt tartalmazó alsó részből áll (2.1.-2. ábra). A
használati-melegvíz tárolótartálya – amelynek űrtartalma (300 l) – belülről zománcré-
teggel, kívülről pedig egy vastag, nagy hatásfokú poliuretán-szigeteléssel van ellátva,
amely utóbbit a készülék festett fémpalást borítása fedi. A fűtő burkolaton belül ta-
lálható a csőfűtőtest, a korlátozó, a jelzőanód elektronika és a manézium jelzőanód. A
fenti kör alakú tálca hátsó részében található a kondenzvíz-leeresztő csonk. Az elülső
részen került elhelyezésre a kijelzővel ellátott vezérlőpanel. A hőszivattyú kör összes
további alkatrésze a tárolótartály fölött került elhelyezésre egy pontosan megtervezett
rend szerint, amely optimális üzemelést, csökkentett vibrációt és zajkibocsátást tesz le-
hetővé.
2.1.-1. ábra

13
HAJDU 300 2.5 . 1. ábra
Villamos fűtő burkolat
Villamos hálózati
bekötés
Smar-grid
PV
Kondenzvíz elvezetés
O 25
Melegvíz csonk
G3/4
Hőcserélőki
Rp 3/4
Hőcserélőbe
Rp 3/4
Hidegvíz csonk
G3/4
20-40 mm
123
220 630
10341269
2.1.-2. ábra
Az alábbi alkatrészek egy könnyen hozzáférhető, megfelelően szigetelt fém burkolat-
ban helyezkednek el: kompresszor, termosztatikus expanziós szelep, párologtató, a
megfelelő légáramlást biztosító ventilátor és a többi, a 2.1.-1. ábrán látható alkatrész.
2.2. Az alkatrészek elnevezése
2.2.-1. ábra
Ventilátor
Kompresszor
Szűrő
Kijelző
Elektromos ellenőrző
doboz
Párologtató

14
HPT 300 • HPT 300C
2.3. Befoglaló méretek és elnevezések
20-40mm
123
218 630
1028 1265
O 667
Melegvíz csonk csatlakozás G3/4
Cirkulációs csonk csatlakozás G3/4
Fűtőközeg bemenet Rp3/4
Fűtőközeg kimenet Rp3/4
Hidegvíz csonk csatlakozás G3/4
Kondenzvíz elvezető
Villamos bekötés
2.3.-1. ábra
2.4. Telepítés előtt, telepítési helyszín kiválasztása
Bármely üzembehelyezési művelet megkezdése előtt gondoskodjon arról, hogy a víz-
melegítő tervezett üzembehelyezési helye megfeleljen az alábbi követelményeknek:
a) A 8 m²-nél nagyobb alapterületű helyiségben kell felszerelni. A készüléket ne he-
lyezze üzembe olyan helyiségben, amely kedvező körülményeket biztosíthat a jég
kialakulásához. A terméket ne helyezze üzembe olyan készüléket tartalmazó helyi-
ségben, amelynek üzemeléséhez levegő szükséges (pl. gázkazán, gázzal működő
vízmelegítő, stb.). A forróvíztárolót tilos a szabadban vagy esőnek, csapadéknak
kitéve használni.
b) A kiválasztott helyszínnek a készülék megfelelő üzemelése és a karbantartás meg-
könnyítése érdekében a faltól és a menyezettől mért megfelelő biztonsági távolsá-
gokkal kell rendelkeznie (2.4.-1. és 2.4-2 ábra).
c) Lábrögzítés: győződjön meg a talapzat síkságáról, megfelelő szilárdságáról. A „fú-
rósablon” (gépkönyv melléklet) segítségével jelölje ki a lábrögzítő pozícióit, szem
előtt tartva a gépkönyv 2.4.-1. és 2.4-2 ábrán található telepítési méreteket. A ké-
szülékhez mellékelt 3 db lábrögzítőt min. M8-as csavarral rögzítse a talapzatba fúrt
beüthető fém dűbellel (M8x75) a lábrögzítő pozíciója az 2.4.-3 ábra szerint. A ké-
szülék állítható lábait min. 26#mm-re állítsa. (lásd 2.4.-4 ábrán)

15
Óvatosan tolja a készüléket a már lecsavarozott lábrögzítő irányába úgy, hogy
az állítható lábak a lábrögzítő nyitott hornyában felütközzenek (2.4.-5. ábra)
Amennyiben lábrögzítő nélkül üzemelteti a készüléket, az esetleg felborulhat.
Ebben az esetben a gyártó a keletkezett károkért felelősséget nem vállal!
REVÍZIÓ TÖRTÉNET
REV. LEÍRÁS DÁTUM JÓVÁHAGYÓ
helmeczi.arpad04/28/16
Solid Edge
A1
REV.
FÁJLNÉV: HPT gépkönyv ábrák.dftRAJZLAP 1 / 1
RAJZOLTA
ELL.
MGR. JÓVÁH.
NEM MEGADOTT
MÉRETEK MILLIMÉTERBEN
SZÖGEK ±X.X°
2 PL ±X.XX 3 PL ±X.XXX
NÉV
TÁRGY
MÉRET RAJZSZÁM
MÉRETA.: TÖMEG:
MÉRN. JÓVÁH.
DÁTUM
min. 600mm min. 600mm
min. 600mm
min. 600mm
Levegőbelépés
Levegőkilépés
Kondenzvíz
elvezetés
Kijelző
Védőrács
26mm
REVÍZIÓ TÖRTÉNET
REV. LEÍRÁS DÁTUM JÓVÁHAGYÓ
helmeczi.arpad04/28/16
Solid Edge
A1
REV.
FÁJLNÉV: HPT gépkönyv ábrák.dftRAJZLAP 1 / 1
RAJZOLTA
ELL.
MGR. JÓVÁH.
NEM MEGADOTT
MÉRETEK MILLIMÉTERBEN
SZÖGEK ±X.X°
2 PL ±X.XX 3 PL ±X.XXX
NÉV
TÁRGY
MÉRET RAJZSZÁM
MÉRETA.: TÖMEG:
MÉRN. JÓVÁH.
DÁTUM
min. 600mm min. 600mm
min. 600mm
min. 600mm
Levegőbelépés
Levegőkilépés
Kondenzvíz
elvezetés
Kijelző
Védőrács
26mm
REVÍZIÓ TÖRTÉNET
REV. LEÍRÁS DÁTUM JÓVÁHAGYÓ
helmeczi.arpad04/28/16
Solid Edge
A1
REV.
FÁJLNÉV: HPT gépkönyv ábrák.dftRAJZLAP 1 / 1
RAJZOLTA
ELL.
MGR. JÓVÁH.
NEM MEGADOTT
MÉRETEK MILLIMÉTERBEN
SZÖGEK ±X.X°
2 PL ±X.XX 3 PL ±X.XXX
NÉV
TÁRGY
MÉRET RAJZSZÁM
MÉRETA.: TÖMEG:
MÉRN. JÓVÁH.
DÁTUM
min. 600mm min. 600mm
min. 600mm
min. 600mm
Levegőbelépés
Levegőkilépés
Kondenzvíz
elvezetés
Kijelző
Védőrács
26mm
REVÍZIÓ TÖRTÉNET
REV. LEÍRÁS DÁTUM JÓVÁHAGYÓ
helmeczi.arpad04/28/16
Solid Edge
A1
REV.
FÁJLNÉV: HPT gépkönyv ábrák.dftRAJZLAP 1 / 1
RAJZOLTA ELL. MGR. JÓVÁH.
NEM MEGADOTT
MÉRETEK MILLIMÉTERBEN
SZÖGEK ±X.X°
2 PL ±X.XX 3 PL ±X.XXX
NÉV
TÁRGY
MÉRET RAJZSZÁM
MÉRETA.: TÖMEG:
MÉRN. JÓVÁH.
DÁTUM
min. 600mm min. 600mm
min. 600mm
min. 600mm
Levegőbelépés
Levegőkilépés Kondenzvíz elvezetés
Kijelző
Védőrács
26mm
2.4.-2. ábra
2.4.-1. ábra
2.4.-3. ábra
2.4.-4. ábra
2.4.-5. ábra
d) A kiválasztott helyszínnek alkalmasnak kell lennie a készülék felső részéhez egy gé-
gecsővel csatlakoztatott kondenzvíz-kiömlőnyílás befogadására.
e) Gondoskodjon arról, hogy az üzembe helyezés helyszíne és azok az elektromos és
hidraulikus rendszerek, amelyekhez a készüléket csatlakoztatják, teljes mértékben
megfeleljenek a hatályos előírásoknak.
f) A kiválasztott helyszínnek rendelkeznie kell (illetve alkalmasnak kell lennie arra,
hogy ellássák) egy egyfázisú 230 V ~ 50 Hz hálózati külső kapcsolóval.
g) A kiválasztott helyszínnek a hatályos előírások meghatározásai értelmében meg
kell felelnie a készülékhez tartozó IP védettségi osztálynak (folyadékbehatolás el-
enni védelem).
h) A készüléket ne tegye ki közvetlen napfénynek, még ablakon keresztül sem.
i) A készüléket nem szabad kitenni különösen agresszív anyagok, pl. savas gőzök,
por vagy gázzal telített környezet hatásainak.
j) A készüléket nem szabad közvetlenül olyan hálózati áramforrásra beszerelni, ame-
lyet nem láttak el túlfeszültség-védelemmel.
k) A készüléket a használati pontokhoz a lehető legközelebb kell üzembe helyezni a
hő csővezeték mentén történő szétáramlásának korlátozása érdekében.
l) A telepítés helyén biztosítani kell a megfelelő villamos-, víz- és csatornahálózatot
(padlóösszefolyó).

16
HPT 300 • HPT 300C
1.
Elzáró szelep
2.
Manométer
3. Nyomáscsökkentő szelep (csak 0,6 MPa vízhálózati
nyomás felett)
4.
Y szűrő
5. Kombinált biztonsági
szelep
6.
Lefolyó (csatornába)
7. Ürítő szelep
8. Csaptelep (zuhannyal)
9.
Csaptelep
10. Visszacsapó szelep
HV Hidegvíz
MV Melegvíz
E
Elektromos fűtés
HPT Hőcserélő- vagy külső hőcserélőről- fűtőközeg belépés (HPT300C típus esetén)
HK Hőcserélő- vagy külső hőcserélőről- fűtőközeg kilépés (HPT300C típus esetén)
C
Cirkulációs csonk
KK Kondenzáció kivezetés 2.5.-1. ábra
HAJDU3200 2.5. 1. ábra
98
10
76 32 15 4
KK
HPT
MV
HK
HV
C
E
m) A melegvízcső okozta hőveszteség csökkentése érdekében lehetőleg a melegvíz-
használati helyek közelébe telepítse a készüléket. Nagyobb távolság esetén célsze-
rű a melegvízcsövet hőszigeteléssel ellátni.
n) A forróvíztároló nem használt csatlakozó csonkjait le kell zárni és hőszigetelni kell.
o) Tekintse át a méretrajzokat (2.1.-2. ábra).
2.5. Csatlakozás vízhálózatra
A készüléket tömlővel bekötni tilos! Hideg- és melegvízvezetéknek horganyzott acélcső,
műanyagcső és vörösrézcső egyaránt alkalmazható. Vörösréz vízvezeték hálózatra tör-
ténő csatlakoztatáshoz szigetelő közdarabok használata kötelező!
A HAJDU Zrt. által forgalmazott közdarab egységcsomag 2 db-os kiszerelésben kapha-
tó a mintaboltjainkban és a kereskedelemben. Az egyik közdarabot közvetlenül a táro-
ló melegvízcsövére, a másikat a hidegvízcsőre már előzőleg felszerelt szerelvények és a
vörösréz vízhálózat közé kell szerelni.
Közdarab nélküli csatlakoztatás esetén a készülékre vonatkozó garancia érvényét veszti!
A TÁROLÓT ÉS A HŐCSERÉLŐKET A MEGENGEDETT ÜZEMI NYOMÁSNÁL (0,7 MPa)
NAGYOBB NYOMÁS ALÁ HELYEZNI ÉLETVESZÉLYES ÉS TILOS!
A vízhálózatra való bekötésnél feltétlenül tartsa be az egyes szerelvények 2.5.-1. ábra
szerinti beépítési sorrendjét, ettől függ a berendezés helyes működése.

17
A kombinált biztonsági szelepet a hidegvízcsonkba kell bekötni a nyíllal jelölt áramlási
irány betartásával. A készülék és a szelep közötti megengedett maximális távolság 2 m,
és ezen a csőszakaszon két hajlítás (ív, könyök) engedélyezett.
A készüléket maximum 7 bar üzemi nyomásra szabályozott biztonsági szeleppel kell
felszerelni. A biztonsági szelepet közvetlenül a tároló elé a hidegvízcsonkra fagymen-
tes környezetbe kell beszerelni. A kifolyó csövet a biztonsági szelephez úgy kell csatla-
koztatni, hogy az folyamatosan lefelé irányuljon, és fagymentes környezetben legyen. A
bejövő hidegvíz tápnyomása ne haladja meg az 5,25 bar nyomást 7 bar üzemi nyomá-
sú szelep esetén. Ettől eltérő alacsonyabb nyomású szelepnél a biztonsági szelep mini-
maxi tűréseinek a gyelembe vételével kell meghatározni a maximális tápnyomást. Ha
ezt az értéket meghaladja, a biztonsági szelep elé kössenek nyomáscsökkentőt.
A biztonsági szelep nem tartozéka a készüléknek.
A SZELEP ÉS A KÉSZÜLÉK KÖZÉ VÍZVEZETÉKI SZERELVÉNYT BEÉPÍTENI TILOS!
A szelep beépítése előtt a hidegvízvezetéket alaposan át kell öblíteni, hogy az esetleges
szennyeződésből eredő károsodást elkerüljék. A kombinált biztonsági szelep magában
foglal egy visszacsapó szelepet. Ezért külön visszacsapó szelep beépítése nem szüksé-
ges. A fűtés alatt a kombinált biztonsági szelep kifolyócsonkján a táguló víznek csepeg-
nie kell. Beépítéskor gyelni kell arra, hogy a csepegés látható legyen.
A KIFOLYÓCSONKOT ELZÁRNI, A VÍZCSEPEGÉST
NEM LÁTHATÓ MÓDON ELVEZETNI NEM SZABAD!
Ha a hálózati nyomás csak időlegesen is meghaladja a 0,6 MPa értéket, a forróvíztá-
roló elé, a 2.5.-1. ábra 3 tételen megadott helyen nyomáscsökkentő szelepet kell be-
építeni. Ennek hiányában, ilyen nyomáson a biztonsági szelep fűtésen kívül is csepeg-
ni fog. A nyomáscsökkentő szelep beszerzéséről és felszereléséről a fogyasztónak kell
gondoskodnia. Amennyiben a kombinált biztonsági szelepet nem közvetlenül a szűkí-
tővel köti a forróvíztárolóhoz, a forróvíztároló leürítése érdekében a készülék hideg-
vízcsövére (közvetlenül a készülék elé) egy szabványos „T” idom közbeiktatásával egy
ürítő csapot vagy szelepet kell rászerelni. A szelep (csap) beszerzése a fogyasztó fel-
adata. A tárolóra tetszőleges számú leágazás és csaptelep kapcsolható. A melegvíznek
a csaptelepen keresztül a hidegvízhálózatba való visszaáramlásának megakadályozásá-
ra célszerű a csaptelepek elé a hidegvízvezetékbe visszacsapó szelepet beépíteni. A tá-
rolóhoz vezető hidegvízvezetékbe a szerelvényeket megelőzően (kombinált biztonsági
szelep, visszacsapó szelep stb.) egy elzáró szelepet kell beépíteni. Ennek segítségével a
forróvíztároló és a vízvezetéki szerelvények (meghibásodáskor vagy egyéb karbantartá-
si munkálatok esetén) leválaszthatók a vízhálózatról.

18
HPT 300 • HPT 300C
2.6. Villamos csatlakozás
1. A tárolót csak állandó jellegű csatlakozással szabad a villamos hálózatra bekötni.
Fali dugaszoló alkalmazása tilos!
2. A hálózati áramot csak kétsarkú kapcsolón keresztül szabad a tárolóhoz vezetni,
aminek a nyitott érintkezői közötti távolság legalább 3 mm. Ilyen leválasztó eszközt
a rögzített vezetékhálózatba kell beépíteni.
3. A szükséges 3 eres hálózati csatlakozóvezeték keresztmetszet erenként: 2,5 mm2
– 4 mm2 az adattáblán feltüntetett teljesítménytől függően.
A hálózatra való csatlakozásra alkalmas kábelek:
Megfelelő típus: H0 5VV-F és H0 5RR-F
Védőcsöves csatlakozás nem alkalmazható.
4. A csatlakozóvezetéket és zöld/sárga színjelzésű eret a sorkapocsba kell bekötni.
Bekötéshez vegye ki az elülső szerelvényház fedelének csavarjait, és vegye le a fe-
delet. Így az elektromos szerelvények hozzáférhetővé válnak. A szerelvényház fe-
dél alsó felén levő műanyag kábelátvezetők közül a címkével jelzettet ki kell törni.
(„Bekötéshez kitörni”) A készülékhez csatolt tasakban található gumi kábelbeveze-
tő kiálló végét le kell vágni, majd a kábelvezetőt rá kell fűzni a hálózati kábelre. A
csatlakozóvezetéket fáziscímke szerint be kell kötni a bal oldali sorozatkapocsba.
(L, N, E) A kábelrögzítő, és a vezetékszorító bilincset véglegesen meg kell húzni,
majd a kábelbevezető gumit a fedélkeret alsó vízszintes felületéhez kell illeszteni,
úgy hogy a fedél felhelyezése után az védje az elektromos részeket az esetlegesen
bejutó vízzel szemben.
A forróvíztároló elektromos bekötési vázlata a 2.6-1. ábra amely látható a szerelvény
ház fedelén is.
2.6.-1. ábra 2.6.-2. ábra
A FORRÓVÍZTÁROLÓT VÉDŐFÖLDELÉS NÉLKÜL ÜZEMELTETNI TILOS!
A védőföldelés feleljen meg az IEC 60364 előírásainak!

19
2.7. Hőszivattyús bojler vezérlési kapcsolási rajz
78
13
PE
U1
U2
Z
5.3
4 3 2
1
6
N
L
15
3
S R
C
4
R
C
S
21
1
7
4
NTC
6
NTC
11
NTC
5
+
-
MODE
OK
19
17
2
16
10
9
14
5.2
5.1
5 5
5
4.1
4.2 4.3 8.2
8.1
8
8
8
8
4.4
4
4.14.2 4.3
4.4
9
9
9
5.3 5.2
5.1
8.2 8.1
10.1
10.2
10
10
10
10.1
10.2
con1
11
11
11
LN
C1C2
PV
MAG. VALVE FAN
EL.
HEATER
COMPR.
ANODE
WATER
EVAPORATOR
AIR
DISPLAY
PRES
SURE
SWITCH
LNN NN
LL L L
N/A
5.1
13
8
8.1
7
1Kompresszor-generátor 2Ventilátor 3Kompresszor kondenzátor 4Nyomáskapcsoló 5Hőmérséklet NTC érz. – víz 6Hőmérséklet NTC érz. – levegő 7Hálózati tápfeszültség érzékelője 8Kapcsolt áram érzékelője 9Relé panel
10 Kijelző 11 Hőmérséklet NTC érz. – elpárologtató 12 Optikai jeladó átalakító 13 PV jel. Bemeneti érintkező 14 Elektromos csatlakozó 15 Mágneses szelep 16 Ventilátor elektromos csatlakozó 17 Ventilátor indítókondenzátor 18 Villamos fűtés 19 Ventilátor kondentátor 2.

20
HPT 300 • HPT 300C
3. A HŐSZIVATTYÚ MŰKÖDÉSE
3.1. Működési elv
A HPT300(C) hőszivattyús bojler csupán látszólag hasonlít a hagyományos elektromos
forróvíztárolókhoz. A háztartási víz- és elektromos hálózathoz kapcsolódó HPT300(C) a
normál üzemi ciklusa során nem használ annyi villamos energiát a víz közvetlen mele-
gítésére, mint a hagyományos elektromos forróvíztároló, hanem az energiát racionáli-
sabban alkalmazva, hatékonyabb módon, mintegy 70%-kal kevesebb villamos energia
felhasználásával éri el ugyanazt az eredményt.
A hőszivattyú arról kapta a nevét, hogy képes hőt átadni egy alacsonyabb hőmérsékle-
tű forrástól egy magasabb hőmérsékletű forrás felé, azaz megfordítja a hő természe-
tes áramlását, ami – mint tudjuk – a magasabb hőmérsékletű forrástól halad az alacso-
nyabb hőmérsékletű forrás felé. A hőszivattyú alkalmazása azzal az előnnyel jár, hogy
(hő formájában) több energiát képes átadni, mint amennyi a működéséhez szükséges
(villamos energia). A hőszivattyú „ráfordítás” nélkül képes a környezetben jelenlévő hő-
forrásokból energiát kivonni, a hőforrások jellegétől és rendelkezésre állásától függően.
A HPT300(C) hőszivattyús bojler a hőt a felfrissítendő, fülledt belső levegőből vonja ki,
és ezzel hozzájárul a vízmelegítés hatásfokának növeléséhez. A környezeti levegő fel-
használásához több különböző konguráció választható, ami a készülék sokoldalú al-
kalmazását teszi lehetővé különböző üzemelési feltételek mellett.
A HPT300(C) hőszivattyús bojler az épületek energiateljesítményére vonatkozó speci-
kációknak megfelelően került megtervezésre és gyártásra. A készülék racionálisabb
energiafelhasználást tesz lehetővé, illetve üzemeltetési költség-megtakarítást eredmé-
nyez. A szabad energiaforrásokból történő hőelvonás a használati-melegvíz előállítás-
hoz alkalmazott egyéb alternatív rendszerekkel szemben csökkenti a légkörbe irányuló
kibocsátások környezeti hatásait.
3.2. A működés ismertetése
A fent említettek alapján a hőszivattyú “energetikai kapacitása” hőátadáson alapul a
melegítendő anyagnál (azaz a vízmelegítő tartályában lévő víznél) alacsonyabb hőmér-
sékletű, szabad forrásból (ez esetben a környezeti levegőből) történő hőelvonással. A
kompresszor üzemeléséhez (amely a hűtőkör belsejében lévő hűtőfolyadék halmazál-
lapot-változását eredményezi), és így a hőenergia átadásához, villamos energia szük-
séges. A hűtőfolyadék egy zárt hidraulikus körön halad keresztül, amelyben a folyadék
cseppfolyós vagy gáz halmazállapotúvá változik a hőmérsékletével és nyomásával ösz-
szefüggésben. A hidraulikus kör (3.2-1 ábra) fő alkotóelemei a következők:
1 – kompresszor, amely a hűtőfolyadék (ami ebben a ciklusban gáz halmazállapotú)
nyomásának és hőmérsékletének növelésével lehetővé teszi a ciklus lefutását
2 – a vízmelegítő víztartályában található első hőcserélő: ennek a felületén keresztül
megy végbe a hőcsere a hűtőfolyadék és a melegítendő használati víz között. Mivel
