KEDVES VÁSÁRLÓ!
A puffertárolók - kialakításuktól füg-
gően - többféle energiaforrásról
üzemeltethetők: indirekt módon
napenergiáról, gáz, szén vagy
egyéb energiahordozókról (pl. villa-
mos pótfűtés).
A fűtési körbe való csatlakoztatást
és az első üzembe helyezést megfe-
lelő szakemberrel végeztesse el
ezen kezelési utasítás figyelembe-
vételével.
Ezt a felszerelésre és üzemeltetésre
vonatkozó előírást gondosan tanul-
mányozza át, és a benne foglaltakat
pontosan tartsa be. Így az Ön ké-
szüléke hosszú időn keresztül meg-
bízhatóan fog üzemelni.
SZERKEZETI FELÉPÍTÉS ÉS MŰ-
KÖDÉS
A puffertárolót acéltartály, lágy po-
liuretán hab szigetelés és műbőr –
köpeny és -fedél alkotja. A tároló és
a fűtőcsőkígyó St37-2 acélból ké-
szült.
A tartály belső felületének nincs
korrózióvédelme, így csak fűtő-
vízzel tölthető fel! Ivóvíz tárolá-
sára nem alkalmas!
A tárolók szigetelése max. 100 mm
vastag poliuretán hab, köpenyük
műanyag/műbőr. A köpeny és a szi-
getelés 500 literes űrtartalom felett
szerelhető, így ezeket eltávolítva
(is) állítható a tároló az üzemelési
helyére. Szigetelés nélkül a legna-
gyobb tároló is bevihető a 800-as
ajtón. A kombi pufferek (PT_CF)
használati meleg vizet (HMV) is
szolgáltatnak, átfolyós módon, a
flexibilis rozsdamentes cső falán ke-
resztül felmelegítve a hideg vizet.
Azonban egyszerű puffer tárolós
(PT) rendszer indirekt tárolóval
kombinálva szintén képes meleg vi-
zet is szolgáltatni, akár közvetlenül
a hőtermelőből, akár a puffer táro-
lóból nyert energiával.
A belső tartályt körülvevő poliure-
tán hab hosszú időn keresztül bizto-
sítja a víz hőntartását, energia fel-
vétel nélkül.
Típusválaszték:
Álló kivitelben 300, 500, 750 és
1000 literes űrtartalommal, „üres”
(PT), csőkígyós (PT_C) és kombi
kivitelben (PT_CF) kerülnek forga-
lomba. Az „üres” (PT) tárolók 9 db
/4”-os csatlakozócsonkot tartal-
maznak a hőtermelők és a hőleadók
csatlakoztatásához, valamint a
1/2"-os érzékelő csonkokat. A cső-
kígyós kivitelek (PT_C típusok) a
szolár vagy hőszivattyús rendsze-
rek közvetlen csatlakoztatáshoz
tartalmaznak egy hőcserélőt. A
kombi tárolók (PT_CF típusok) az
előbbieken kívül kiegészülnek egy
flexibilis rozsdamentes csővel is a
használati meleg víz előállításhoz.
A készülék főbb külső és csatlakozó
méreteit az 1. táblázat illetve az 1.
és 2. ábra tartalmazza.
Működésének célja
A puffertárolók a fűtési rendszerek
energiatárolói. Kiegyenlítik a hőter-
melő (vagy a rendelkezésre álló
energia) és a hőigény időbeli eltéré-
sét, biztosítva ezáltal a komfortos-
ságot.
Műszaki adatok

6
PT
1000CF
1000
Ø790
Ø990
2310
5
6
10
Rp6/4"
Rp6/4"
Rp1/2"
G1"
2,8
6,8
750CF
750
Ø790
Ø990
1910
5
2,8
500CF
500
Ø650
Ø850
1870
5
2,2
1000C
1000
Ø790
Ø990
2310
5
—
—
2,8
—
750C
750
Ø790
Ø990
1910
5
2,8
500C
500
Ø650
Ø850
1870
5
2,2
300C
300
-
Ø660
1535
6
1,5
1000
880
Ø790
Ø990
2060
5
—
—
750
750
Ø790
Ø990
1910
5
500
500
Ø650
Ø850
1870
5
300
300
-
Ø660
1535
6
Típus
(liter)
(mm)
(mm)
(mm)
(bar)
(bar)
(bar)
(m
2
)
(m
2
)
Műszaki jellemző
Névleges űrtar
talom
Átmérő(szigetelés
nélkül)
Átmérő
(szigeteléssel)
Magasság
Max. üzemi
nyomás:
- tartály
- szolár csőkígyó
- HMV cső
Vizcsatlakozás
Elektromos fűtő
patron csatlakozás
Érzékelőcsat
lakozások
HMV csatlakozások
Csőkígyó felület
HMV csőkígyó
felület
1. táblázat

7

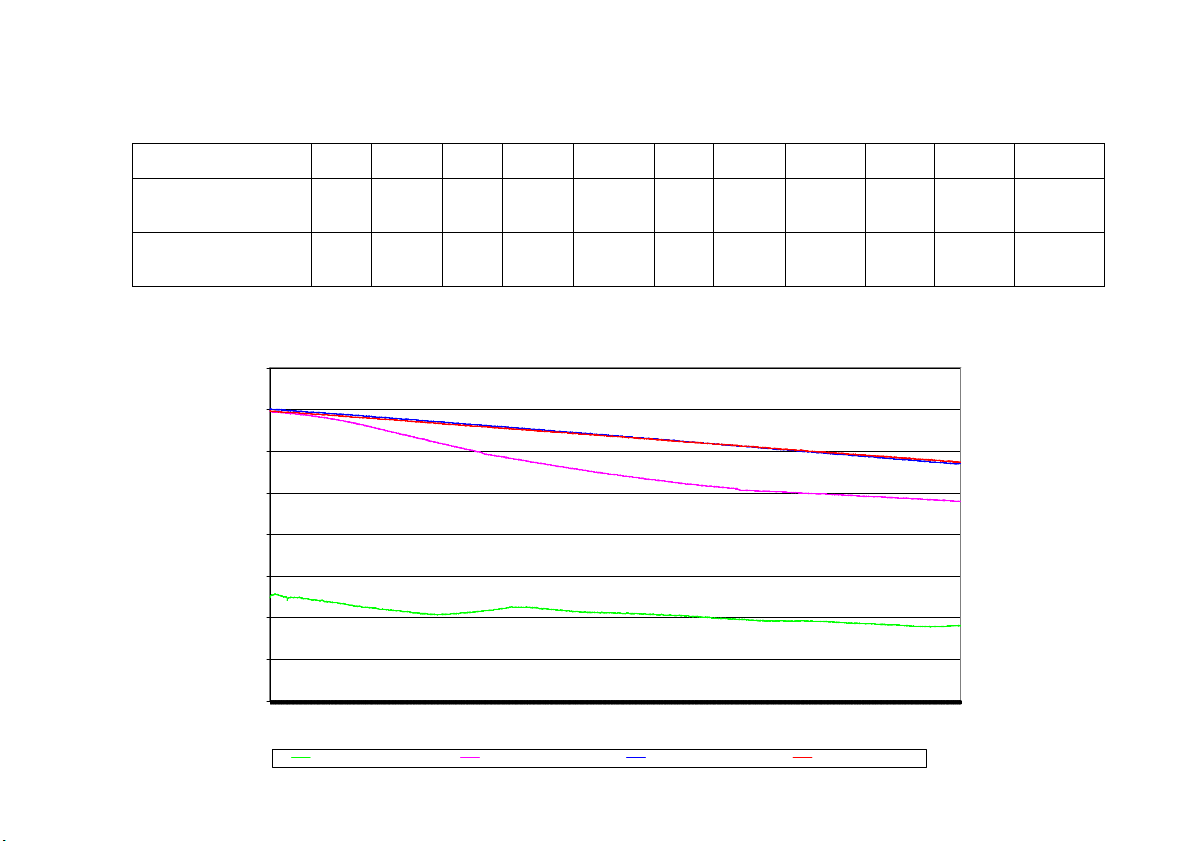

Hőveszteségi adatok
PT1000CF
7,7
4,7
2. táblázat
PT1000C PT1000 PT750CF PT750C PT750 PT500CF PT500C PT500 PT300C PT300
Készülék típusok
Feltöltés utáni érték
(KWh/24h)
"Rétegződés" utáni érték
(KWh/24h)
1. diagram - PT1000 CF puffertároló hőveszteség vizsgálata
0
10
20
30
40
50
60
70
80
1 148 295 442 589 736 883 1030 1177 1324 1471 1618 1765 1912 2059 2206 2353 2500 2647 2794 2941 3088 3235 3382 3529 3676 3823
Idő(min)
Hőmérséklet (°C)
Laborhőmérséklet(°C) tartály_közép.alsó(°C) tartály_közép.felső(°C) tartály_felső(°C)

8

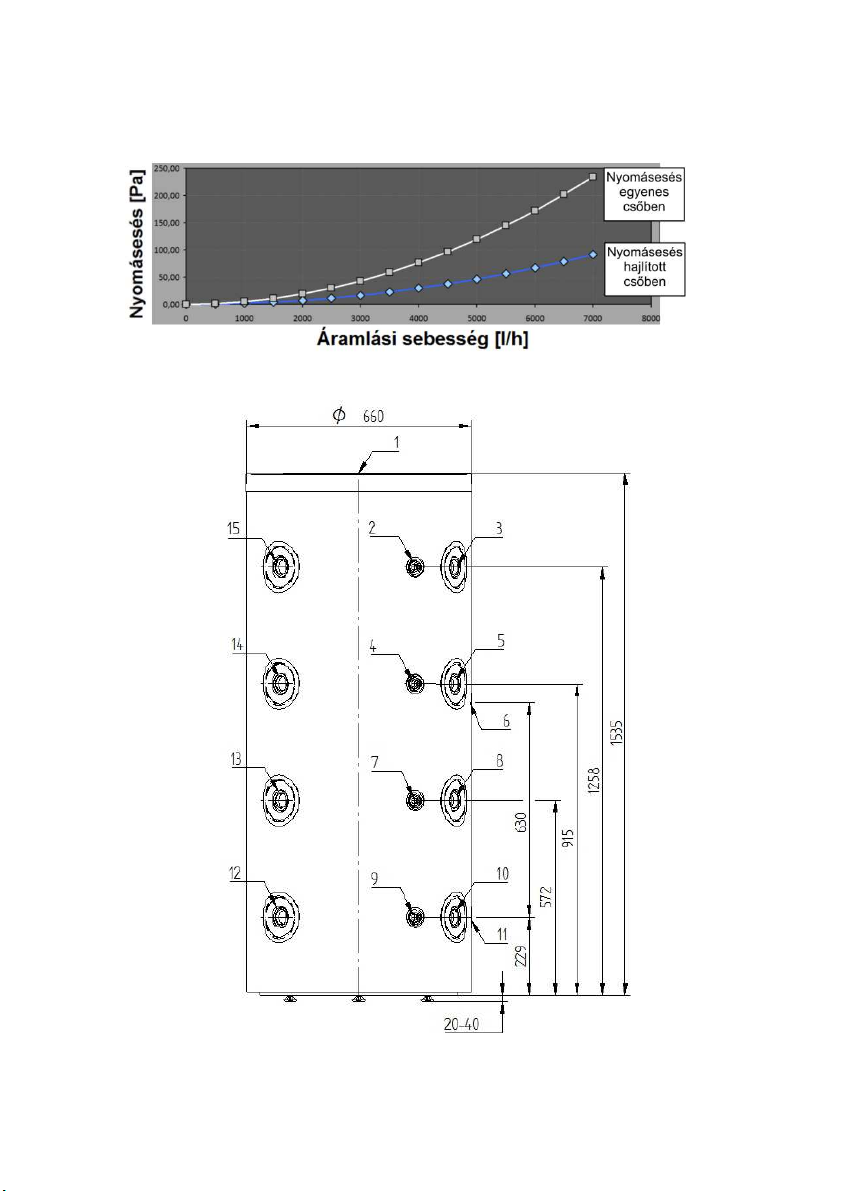

2. diagram - Nyomásesés a rozsdamentes hőcserélőben
1. ábra
PT300 és PT300C puffertároló méretei és csatlakozások

9
1. felső csonk Rp /4”, 2.,4.,7.,9. hőérzékelő csonk Rp1/2”,
3.,5.,8.,10. hőtermelő/hőleadó csonk Rp /4”, 6.,11. hőcserélő csonk Rp3/4”,
12.,13.,15. hőtermelő/hőleadó csonk Rp /4”, 14. villamos pótfűtési csonk Rp /4”Csonkok kiállása 100 mm,
a hőcserélő csonkok kiállása 120 mm.

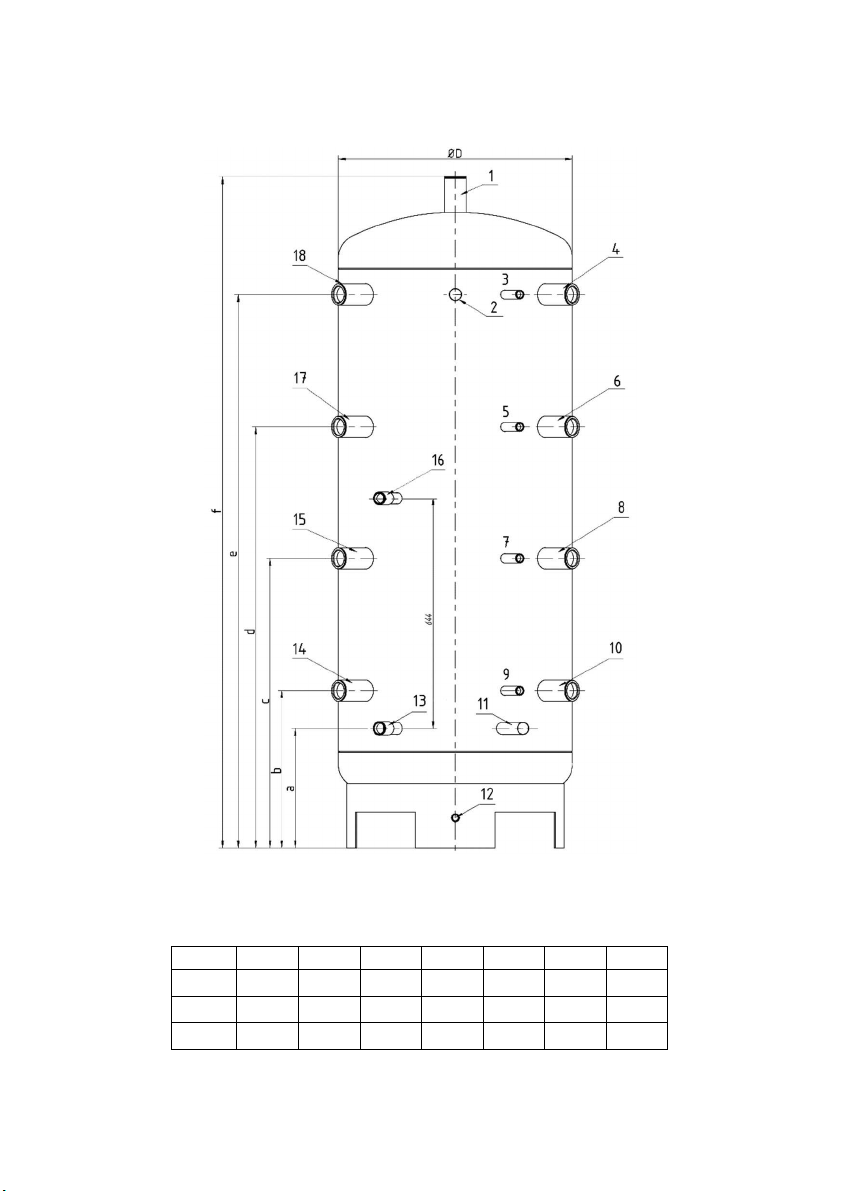

2. ábra
PT500,-750,-1000; PT500C,-750C,-1000C
és PT500CF,-750CF,1000CF puffertároló méretei és csatlakozások
Ű
rt.
a
b
c
d
e
f
ØD
500 l
334
439
809
1179
1549
187
0
650
750 l
345
450
820
1190
1560
19
10
790
1000 l
345
450
920
1390
186
0
2
310
790
1. felső csonk Rp /4”, 3.,5.,7.,9. hőérzékelő csonk Rp1/2”,

10
4.,6.,8.,10. hőtermelő/hőleadó csonk Rp /4”, 13.,16. hőcserélő csonk Rp1”,
2.,11. HMV hőcserélő csonk G1”, 14.,15.,18. hőtermelő/hőleadó csonk Rp /4”,
12. leeresztő csonk G1/2”, 17. villamos pótfűtési csonk Rp /4”
Csonk kiállás 100 mm, a HMV hőcserélő csonkok kiállása 120 mm.
TELEPÍTÉS
A puffertároló telepítéséhez a követ-
kező feltételeket kell biztosítani:
•Ügyeljen arra, hogy a padozat ép
és stabil legyen, hogy elbírja a te-
letöltött puffertároló tömegét.
•Vízszintes, sima padozat, hogy a
készülék feltétlenül függőlegesen
álljon. A függőleges állást szük-
ség esetén a lábgyűrű megfele-
lően biztonságos alátámasztásá-
val kell biztosítani.
•A tárolót csak fagytól védett he-
lyen szabad telepíteni. Fagyve-
szély esetén a tárolót le kell ürí-
teni.
•A készüléket úgy kell telepíteni,
hogy annak faltól való távolsága
min. 50 mm legyen.
•Az esetleges rendszerbővítés mi-
att a /4”csonkok és a fal vagy
egyéb építészeti szerkezeti elem
között legalább 70 cm távolságot
kell hagyni.
•A telepítés helyén biztosítani kell
a megfelelő víz- és csatornaháló-
zatot (padlóösszefolyó),illetve
villamos pótfűtés esetén a meg-
felelő villamos hálózatot.
•A hőveszteségek minimalizálása
érdekében a puffertárolót a hőfo-
gyasztókhoz a lehető legközelebb
telepítse. Célszerű a csővezeté-
keket hőszigeteléssel ellátni.
•A puffertároló nem használt
csatlakozó csonkjait le kell zárni
és javasolt hőszigetelni.
•A tároló leeresztő csonkjára
szereljen leeresztő csapot.
A TÁROLÓT ÉS A HŐCSERÉLŐKET A
MEGENGEDETT ÜZEMI NYOMÁS-
NÁL NAGYOBB NYOMÁS ALÁ HE-
LYEZNI ÉLETVESZÉLYES ÉS TILOS!
EZEN ÉRTÉKEKET AZ 1. TÁBLÁZAT
TARTALMAZZA
A biztonsági szelep beépítése
kötelező, de nem tartozik a
szállítás terjedelmébe!
A BIZTONSÁGI SZELEP ÉS A PUF-
FERTÁROLÓ KÖZÉ VÍZVEZETÉKI
SZERELVÉNYT BEÉPÍTENI TILOS!
A szelep beépítése előtt a vezeté-
keket alaposan át kell öblíteni,
hogy az esetleges szennyeződésből
eredő károsodást elkerüljék.

11
Ajánlott fűtési kapcsolás PT…CF puffer tároló, HAJDU GA síkkollektor, HAJDU HVK
vegyestüzelésű kazán és HAJDU HGK kondenzációs gázkazán esetén:
3. ábra

12
Ajánlott fűtési kapcsolás PT…CF puffer tároló, HAJDU STA…C2 HMV tároló, HAJDU
GA síkkollektor, HAJDU HVK vegyestüzelésű kazán és HAJDU HGK kondenzációs
gázkazán esetén:
4. ábra

13
ÜZEMBE HELYEZÉS
A telepítést és beüzemelést csak
szakképzett kivitelező végezheti. A
szerelés után a csöveket és a táro-
lót alaposan át kell öblíteni, majd a
tárolót fel kell tölteni vízzel. Ellen-
őrizzük a biztonsági szelep műkö-
dését és fúvassuk le az esetlege-
sen összegyűlt levegőt. Első hasz-
nálat előtt a puffertárolót teljesen
fel kell tölteni és ki kell légtelení-
teni. A puffertárolóval egy rend-
szerben lévő kazánokon beállított
maximális puffer hőmérséklet nem
haladhatja meg a 95
o
C-ot. Az első
felfűtés után ellenőrizzük a tömíté-
seket.
AZ ELSŐ FELFŰTÉST SZAKEMBER-
REL ELLENŐRIZTESSE!
ÜZEMELTETÉS ÉS
KARBANTARTÁS
A biztonságos üzemelés érdekében
célszerű időnként (kb. évente) víz-
vezeték-szerelővel a készüléket
átvizsgáltatni, különös tekintettel a
csatlakozások tömítettségére és a
biztonsági szelep helyes működé-
sétre nézve.
A készüléket továbbá célszerű
évente kilevegőztetni, illetve fagy-
veszély esetén leüríteni.
Biztonsági szelep és tágulási
tartály beépítése kötelező
Csak bevizsgált minőségű bizton-
sági szelep használható. Az üzemi
nyomást a rendszer minden elem-
ének bírnia kell. A biztonsági sze-
lep és a tároló között elzáró
szerelvény beépítése szigorúan
tilos!
A biztonsági szelep maximális nyi-
tónyomása 7 bar (0,7MPa) lehet!
INDIREKT FŰTÉS ESETÉN A TÚLFŰ-
TÉS ELLENI VÉDELEMRŐL AZ INDI-
REKT FŰTŐBERENDEZÉSNEK KELL
GONDOSKODNIA!
A hőcserélőn a lerakódott vízkő el-
távolítására éles fémtárgyat vagy
savat alkalmazni tilos!
Vízleeresztés
FIGYELEM! A VÍZ LEERESZTÉSE-
KOR FORRÓ VÍZ LÉPHET KI!
A tároló leürítése a puffertároló le-
eresztő csonkjára (kivéve PT300,
PT300C) szerelt leeresztő csapon
keresztül történik.
A PT300, PT300C készülékek ese-
tében leeresztő csonkként a legalsó
RP ½”-os csőcsonk funkcionál.

14
Jótállási jegy puffer tárolókhoz
A HAJDU Zrt. a 151/2003. (IX.22) kormányrendeletben előírt 12 hónap
kötelező jótállás helyett, 36 hónap jótállást vállal az első oldalon feltün-
tetett termékére.
A jótállási jogokat a készülék tulajdonosa érvényesítheti, ha fogyasztónak
minősül. (Fogyasztó a Ptk. 85 § szerint, a gazdasági vagy szakmai tevé-
kenységi körön kívül szerződést kötő személy)
A jótállás a fogyasztó törvényből eredő jogát nem érinti.
A fogyasztó – választása szerint – kijavítást vagy kicserélést követelhet,
kivéve, ha a választott szavatossági igény teljesítése lehetetlen, vagy ha
az a kötelezettnek a másik szavatossági igény teljesítésével összehason-
lítva aránytalan többletköltséget eredményezne. (Ptk . 30 . §)
Készülékeink fődarabja: hegesztett tartály
FONTOS TUDNIVALÓK
1. A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti.
2. Kérjük, követelje meg vásárláskor az eladótól a vásárlás napjának fel-
tüntetését a jótállási jegy minden szelvényén
3. Jótállási javítási munkát kizárólag érvényes jótállási jegy esetén végez-
hetnek a szervizjegyzékben feltüntetett javító szervizek
4. A szabálytalanul kiállított jótállási jegy, vagy a jótállási jegy fogyasztó
részére történő átadásának elmaradása nem érinti a jótállási kötelezett-
ségvállalás érvényességét. Ilyen esetben forduljon vevőszolgálatunkhoz
5. Elveszett jótállási jegyet csak az eladás keltének hitelt érdemlő bizonyí-
tása (számla) alapján pótolunk
. A jótállási időtartam a termék fogyasztó részére történő átadás nap-
jával kezdődik.
7. A termék javítása esetén a jótállás időtartama meghosszabbodik a hiba
közlésének napjától kezdve azzal az idővel, amely alatt a fogyasztó a ter-
méket a hiba miatt rendeltetésszerűen nem használhatta.
8. A javítást úgy kell elvégezni, hogy a javítás folytán a termék értéke és
használhatósága az azonos ideig rendeltetésszerűen használt hibátlan ter-
mékhez képest nem csökken. Javítás esetén a termékbe új alkatrész kerül
beépítésre
9. Ha a jótállásra kötelezett a termék kijavítását a megfelelő határidőre
nem vállalja, vagy nem végzi el, a fogyasztó a hibát a kötelezett költségére
maga kijavíttathatja
A fogyasztó jótálláson és szavatosságon alapuló jogai:
A fogyasztóval szemben, a Polgári Törvénykönyvről szóló 1959. évi 4. tör-
vény 30 -307. §-aiban, valamint a 49/2003. GKM rendelet 4.§, valamint
a 151/2003. (IX.22) kormányrendeletben meghatározottak szerint, a

15
forgalmazónak törekednie kell arra, hogy a kijavítást vagy kicserélést leg-
feljebb 15 napon belül elvégezze.
Mikor kérheti a termék kicserélését a fogyasztó?
Ha a termék a vásárlástól számított 3 munkanapon belül meghibásodott,
a fogyasztó kívánságára azt azonos típusú új termékre cserélheti ki az
értékesítő kereskedelmi egység. Ha a cserére nincs lehetőség, a fogyasztó
választása szerint
- a termék visszaszolgáltatásával egyidejűleg a vételárat visszafizetik
- vagy a vételár-különbözet elszámolása mellett más típusú terméket ad-
nak ki részére. 3 napos csere esetén a készüléket az eredeti csomagolás-
ban, sértetlenül - a készülék és csomagolás összes tartozékaival együtt -
kell az eladószervnek visszaadni.
A javítás helye.
•Az üzemeltetés helyén javítjuk a rögzített bekötésű, valamint a 10
kg-nál súlyosabb terméket.
•Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és fel-
szerelésről, valamint az el- és visszaszállításról a szerviz gondosko-
dik.
•Javítószolgálatunk a helyszíni kiszállást a fogyasztóval előzetesen
egyezteti és a kiszállást az egyeztetett nap délelőttjén vagy délután-
ján teljesítheti.
A fogyasztónak kinél, s mikor kell bejelentenie jótálláson alapuló
igényét?
A fogyasztónak a jótálláson alapuló igényét a jótállási jegy mellékletén
feltüntetett szerviznek - vagy a kereskedőnek - kell bejelentenie. A fo-
gyasztó köteles a hiba felfedése után kifogását haladéktalanul közölni. A
közlés késedelméből eredő kárért a felhasználó a felelős.
Eljárás a hiba jellegével kapcsolatos vita esetén.
•Ha a szerviz nem ismeri el a panasz jogosságát, akkor a Fogyasztó-
védelmi Főfelügyelőségtől kérhet szakvéleményt. Amennyiben a ja-
vító szerviz bizonyíthatóan nem tesz eleget az előzőekben megfo-
galmazott kötelezettségének, a fogyasztó maga is fordulhat a minő-
ségvizsgáló szervhez.
•A minőségvizsgáló szerv által végzett vizsgálat és szakvélemény díj-
köteles.
•A szakvélemény beszerzésére irányuló megbízásban fel kell tüntetni
mind a szerviz, mind a fogyasztó álláspontját és nyilatkozatait.
A szerviz vagy a kereskedő az alábbi tartalommal köteles a fogyasztó ki-
fogásáról jegyzőkönyvet felvenni, és annak másolatát átadni a fogyasztó-
nak:
-fogyasztó nevét, címét
-áru megnevezését, vételárát

16
-vásárlás időpontját
-hiba bejelentésének időpontját
-fogyasztó által érvényesíteni kívánt igényt
A Fogyasztóvédelmi Főfelügyelőség szakvéleménye a forgalma-
zóra nem kötelező.
Ha a forgalmazó nem fogadja el a szakvéleményt, akkor a fo-
gyasztó a peren kívüli megegyezés érdekében a Békéltető Testü-
lethez (1000 Ft eljárási díj ellenében eljár, max. 60 napon belül
határozatot hoz, a panaszt és az ajánlást nyilvánosságra hoz-
hatja), vagy a Bírósághoz fordulhat.
Készülékeinkre vállalt jótállás megszűnik, amennyiben
•a készüléket nem a kezelési utasításban leírtak szerint, vagy szaksze-
rűtlenül helyezték üzembe,
•a készülék javításához nem a társaságunk által minősített és forgal-
mazott alkatrészek kerülnek beépítésre.
•ha társaságunk, vagy a jótállási javítások elvégzésével megbízott szer-
viz bizonyítja, hogy a hiba vízszennyezés, víznyomás elégtelenség,
szolgáltatási zavar rendeltetésellenes használat, átalakítás, szakszerűt-
len kezelés, karbantartás elmulasztása helytelen tárolás, elemi kár
vagy egyéb, a vásárlás után keletkezett okból következett be.
•A rendeltetésellenes használat elkerülése céljából a termékhez haszná-
lati (kezelés) útmutatót mellékelünk és kérjük, hogy az abban foglalta-
kat saját érdekében tartsa be, mert a használati utasítástól eltérő hasz-
nálat, kezelés miatt bekövetkezett hiba esetén a készülékért jótállást
nem vállalunk. Karbantartási munkák elvégeztetése a fogyasztó felada-
tát képezi. A karbantartás elhanyagolása miatt meghibásodott termék
javítási költsége a jótállási időtartamon belül is a fogyasztót terheli
Kereskedő és a javítószolgálat jótállási jeggyel kapcsolatos felada-
tai.
A kereskedő a termék eladásakor köteles a jótállási jegy és a készülék
számát egyeztetni, a jótállási jegyet eladás keltének feltüntetésével hite-
lesíteni és azt a fogyasztónak átadni. Minden jótállási szelvényt ki kell
töltenie. A javítószolgálat a jótállási szelvények rovatait köteles hiányta-
lanul és pontosan kitölteni.
(Jótállási jegyet és a jótállási szelvényeket lásd a 3. oldalon)
HAJDU Hajdúsági Ipari Zrt.
Vevőszolgálat

17
DEAR BUYER,
Depending on their layouts,
buffer tanks can be operated
from several different energy
sources: indirectly from solar en-
ergy, or gas-based, coal-based or
other based energy carriers (i.e.
auxiliary electric heating). Paying
attention to these usage instruc-
tions, you are kindly asked to
turn to a professional technician
to perform the connection of the
appliance in the heating circuit
and to put into operation the ap-
pliance for the first time. Please
read these installation and oper-
ation instructions carefully and
follow the instructions precisely.
In this manner, you can ensure
that your unit will operate in a re-
liable way during a long time.
STRUCTURE AND OPERATION
The buffer tanks are composed of
a steel tank, soft polyurethane
foam insulation, leatherette
sheath and a cover. The tank and
the heating pipe coil are made of
St37-2 steel.
As the internal surface of
buffer tanks contain no corro-
sion protection, they can only
be filled up with heating wa-
ter. They are not adequate for
storing drinking water!
The insulation of the tanks is pol-
yurethane foam of thickness of
max. 100 mm; and their sheath
is made of plastic/leatherette.
Both the sheath and the insula-
tion are mountable (over 500 liter
capacity), so the tank can be
fixed into its operation position
through their removal (as well).
Without its insulation, the largest
tank can be carried through the door
of size 800 mm. Combined buffer
tanks (PT_CF) provide sanitary hot
water in an instantaneous way, heat-
ing cold water through the wall of the
flexible pipe of stainless steel. How-
ever, a simple buffer tank system (PT)
combined with an indirect tank is also
able to produce hot water, either di-
rectly from the heat production unit or
from energy gained from the buffer
tank. The soft polyurethane foam sur-
rounding the internal tank keeps the
water at given temperature for a long
time, without any energy intake.
Type selection:
Buffer tanks are sold in standing
forms, with volumes of 300, 500, 750
and 1000 litres, in “empty” (PT) ,
“pipe coil” (PT_C) and “combined”
(PT_CF) layouts. “Empty” buffer
tanks (PT types) contain 9 pipe
branches for connection of heat pro-
ducing units and heat expenditure
units and they contain 1/2” sensor
pipe branches. Buffer tanks with pipe
coil (PT_C types) contain a heat ex-
changer for direct connection of solar
systems or systems with heat pump.
In addition to features described
above, combined tanks (PT…CF types)
contain a flexible pipe of stainless
steel to produce sanitary hot waterThe
most important external and connec-
tion sizes of the appliances are de-
scribed in Table 1 and in Figures 1 and
2 below.
Operation target
Buffer tanks work as energy storages
for heating systems. They balance
timely discrepancies between heat
production (or available energy) and
heat need, thus ensuring conven-
iences.

18
Technical data
PT
1000CF
1000
Ø790
Ø990
2310
5
6
10
Rp6/4"
Rp6/4"
Rp1/2"
G1"
2,8
6,8
750CF
750
Ø790
Ø990
1910
5
2,8
500CF
500
Ø650
Ø850
1870
5
2,2
1000C
1000
Ø790
Ø990
2310
5
—
—
2,8
—
750C
750
Ø790
Ø990
1910
5
2,8
500C
500
Ø650
Ø850
1870
5
2,2
300C
300
-
Ø660
1535
6
1,5
1000
880
Ø790
Ø990
2060
5
—
—
750
750
Ø790
Ø990
1910
5
500
500
Ø650
Ø850
1870
5
300
300
-
Ø660
1535
6
Type
(liter)
(mm)
(mm)
(mm)
(bar)
(bar)
(bar)
(m
2
)
(m
2
)
Technical feature
Nominal volume
Diameter (without
Insulation)
Diameter (with
insulation)
Height
Max. operating
pressure:
- tank
- solar pipe coil
- sanitary hot
water pipe
Water pipeline
connection
Electric heating
cartridge connect.
Sensor connec-
tions
Sanitary hot water
connections
Pipe coil surface
Sanitary hot water
pipe coil surface
Table 1

19
Heat loss data
PT1000CF
7,7
4,7
Table 2
PT1000C PT1000 PT750CF PT750C PT750 PT500CF PT500C PT500 PT300C PT300 Types of appliances
Value after filling up
(KWh/24h)
Value after “ stratifica-
tion” (KWh/24h)
Diagram 1- Heat loss analysis of PT1000 CF buffer tank
Temperature (°C)
_ Lab temperature (°C) _ medium lower tank (°C) medium upper tank (°C) upper tank (°C)

20
Diagram 2 – Pressure fall in stainless heat exchanger
Figure 1
Sizes and connections of PT300 and PT300C buffer tanks
1. upper pipe branch Rp /4”, 2.,4.,7.,9. heat sensor pipe branch Rp1/2”,
Pressure fall in
straigh pipe
Pressure fall in
curved pipe
Flow velocity [l/h]
