KEZELÉSI UTASÍTÁS
USAGE INSTRUCTIONS
GEBRAUCHSANWEISUNG
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
INSTRUCŢIUNI DE UTILIZARE
PT_, PT_C, PT_CF
HUN ÁLLÓ ELHELYEZÉSŰ, ZÁRTRENDSZRŰ,
MULTIENERGIÁS PUFFERTÁROLÓK
ENG STANDING MULTI-ENERGY BUFFER TANKS WITH CLOSED
INTERNAL CIRCULATION SYSTEM
DE GESCHLOSSENE PUFFERBEHÄLTER MIT
MULTIENERGIE, STEHENDE AUSFÜHRUNG
RUS БУФЕРНЫЕ АККУМУЛИРУЮЩИЕ НАКОПИТЕЛИ
ЗАКРЫТОЙ СИСТЕМЫ НАПОЛЬНОГО РАСПОЛОЖЕНИЯ
RO REZERVOARE DE ACUMULARE (PUFFERE) VERTICALE
1221112018 /00

2
Tartalomjegyzék 3
Bevezető 5
Szerkezeti felépítés, működés 5
Műszaki adatok 6
Puffertároló méretei és csatlakozások 8
Telepítés 10
Ajánlott fűtési kapcsolások 11
Üzembe helyezés 13
Üzemeltetés és karbantartás 13
Fontos tudnivalók 14
Jótállási jegy 63
Contents 3
Introduction 17
Structure and operation 17
Technical data 18
Sizes and connections 20
Deployment 22
Recommended heating connection 23
Putting into operation 25
Operation and maintenance 25
Important informations 26
Commercial warranty 64
Inhaltsverzeichnis 2
Einführung 30
Konstruktionsaufbau und funktion 30
Technische Daten 31
Größen der Pufferbehäl 33
Aufstellung 35
Empfohlen Heizungsanlage 36
Inbetriebnahme 38
Betrieb und instandhaltung 38
Wichtige informationen 39
Garantieschein 65
Содержание 2
Введение 43
Конструкция и действие 43
Технические данные 44
Габариты и соединения буферного накопителя 46
Установка 48
Предлагаемые подключения отопления 49
Ввод в эксплуатацию 51
Эксплуатация и ремонт 51
Важные информации 52
Гарантийный талон 66
HUN
ENG
DE
RUS

3
Cuprins 3
Introducere 55
Construcţie, funcţionare 55
Date tehnice 56
Dimensiunile rezervorului de acumulare şi racordări 58
Instalare 60
Racordări de încălzire recomandate 61
Aşezare în funcţiune 62
Funcţionare şi întreţinere 62
Informaţii importante 63
RO

4
KEDVES VÁSÁRLÓ!
A puffertárolók - kialakításuktól
függően - többféle energiaforrásról
üzemeltethetők: indirekt módon
napenergiáról, gáz, szén vagy
egyéb energiahordozókról (pl. vil-
lamos pótfűtés).
A fűtési körbe való csatlakoztatást
és az első üzembe helyezést meg-
felelő szakemberrel végeztesse el
ezen kezelési utasítás figyelembe-
vételével.
Ezt a felszerelésre és üzemeltetés-
re vonatkozó előírást gondosan
tanulmányozza át, és a benne fog-
laltakat pontosan tartsa be. Így az
Ön készüléke hosszú időn keresztül
megbízhatóan fog üzemelni.
SZERKEZETI FELÉPÍTÉS ÉS MŰ-
KÖDÉS
A puffertárolót acéltartály, habosí-
tott polisztirol szigetelés és PS –
köpeny és -fedél alkotja. A tároló
és a fűtő csőkígyó St37-2 acélból
készült.
A tartály belső felületének
nincs korrózióvédelme, így csak
fűtővízzel tölthető fel! Ivóvíz
tárolására nem alkalmas!
A tárolók szigetelése max. 110 mm
vastag habosított PS (grafittal),
köpenyük műanyag. A szigetelés
500 literes űrtartalom felett szerel-
hető, így ezeket eltávolítva (is)
állítható a tároló az üzemelési he-
lyére. Szigetelés nélkül a legna-
gyobb tároló is bevihető a 800-as
ajtón. A kombi pufferek (PT_CF)
használati meleg vizet (HMV) is
szolgáltatnak, átfolyós módon, a
flexibilis rozsdamentes cső falán
keresztül felmelegítve a hideg vi-
zet. Azonban egyszerű puffer táro-
lós (PT) rendszer indirekt tárolóval
kombinálva szintén képes meleg
vizet is szolgáltatni, akár közvetle-
nül a hőtermelőből, akár a puffer
tárolóból nyert energiával.
A belső tartályt körülvevő poliszti-
rol hab hosszú időn keresztül biz-
tosítja a víz hőntartását, energia
felvétel nélkül.
Típusválaszték:
Álló kivitelben 300, 500, 750 és
1000 literes űrtartalommal, „üres”
(PT), csőkígyós (PT_C) és kombi
kivitelben (PT_CF) kerülnek forga-
lomba. Az „üres” (PT) tárolók 9 db
6/4”-os csatlakozócsonkot tartal-
maznak a hőtermelők és a hőle-
adók csatlakoztatásához, valamint
a 1/2"-os érzékelő csonkokat. A
csőkígyós kivitelek (PT_C típusok)
a szolár vagy hőszivattyús rend-
szerek közvetlen csatlakoztatáshoz
tartalmaznak egy hőcserélőt. A
kombi tárolók (PT_CF típusok) az
előbbieken kívül kiegészülnek egy
flexibilis rozsdamentes csővel is a
használati meleg víz előállításhoz.
A készülék főbb külső és csatlakozó
méreteit az 1. táblázat illetve az 1.
és 2. ábra tartalmazza.
Működésének célja
A puffertárolók a fűtési rendszerek
energiatárolói. Kiegyenlítik a hő-
termelő (vagy a rendelkezésre álló
energia) és a hőigény időbeli elté-
rését, biztosítva ezáltal a komfor-
tosságot.

5
Műszaki adatok
PT
1000CF
1000
Ø790
Ø1010
2320
5
6
10
Rp6/4"
Rp6/4"
Rp1/2"
G1"
2,8
6,8
750CF
750
Ø790
Ø1010
1920
5
2,8
500CF
500
Ø650
Ø870
1890
5
2,2
1000C
1000
Ø790
Ø1010
2320
5
—
—
2,8
—
750C
750
Ø790
Ø1010
1920
5
2,8
500C
500
Ø650
Ø870
1890
5
2,2
300C
300
-
Ø660
1535
6
1,5
1000
1070
Ø790
Ø1010
2320
5
—
—
750
750
Ø790
Ø1010
1920
5
500
500
Ø650
Ø870
1890
5
300
300
-
Ø660
1535
6
Típus
(liter)
(mm)
(mm)
(mm)
(bar)
(bar)
(bar)
(m2)
(m2)
Műszaki jellemző
Névleges űrtar talom
Átmérő (szigetelés nélkül)
Átmérő (szigeteléssel)
Magasság
Max. üzemi nyomás:
- tartály
- szolár csőkígyó
- HMV cső
Vizcsatlakozás
Elektromos fűtő patron csatlakozás
Érzékelő csat lakozások
HMV csatlakozások
Csőkígyó felület
HMV csőkígyó felület
1. táblázat

6
1. ábra
PT300 és PT300C puffertároló méretei és csatlakozások
1. felső csonk Rp6/4”, 2.,4.,7.,9. hőérzékelő csonk Rp1/2”,
3.,5.,8.,10. hőtermelő/hőleadó csonk Rp6/4”, 6.,11. hőcserélő csonk Rp3/4”,
12.,13.,15. hőtermelő/hőleadó csonk Rp6/4”, 14. villamos pótfűtési csonk Rp6/4”
Csonkok kiállása 100 mm, a hőcserélő csonkok kiállása 120 mm.

7

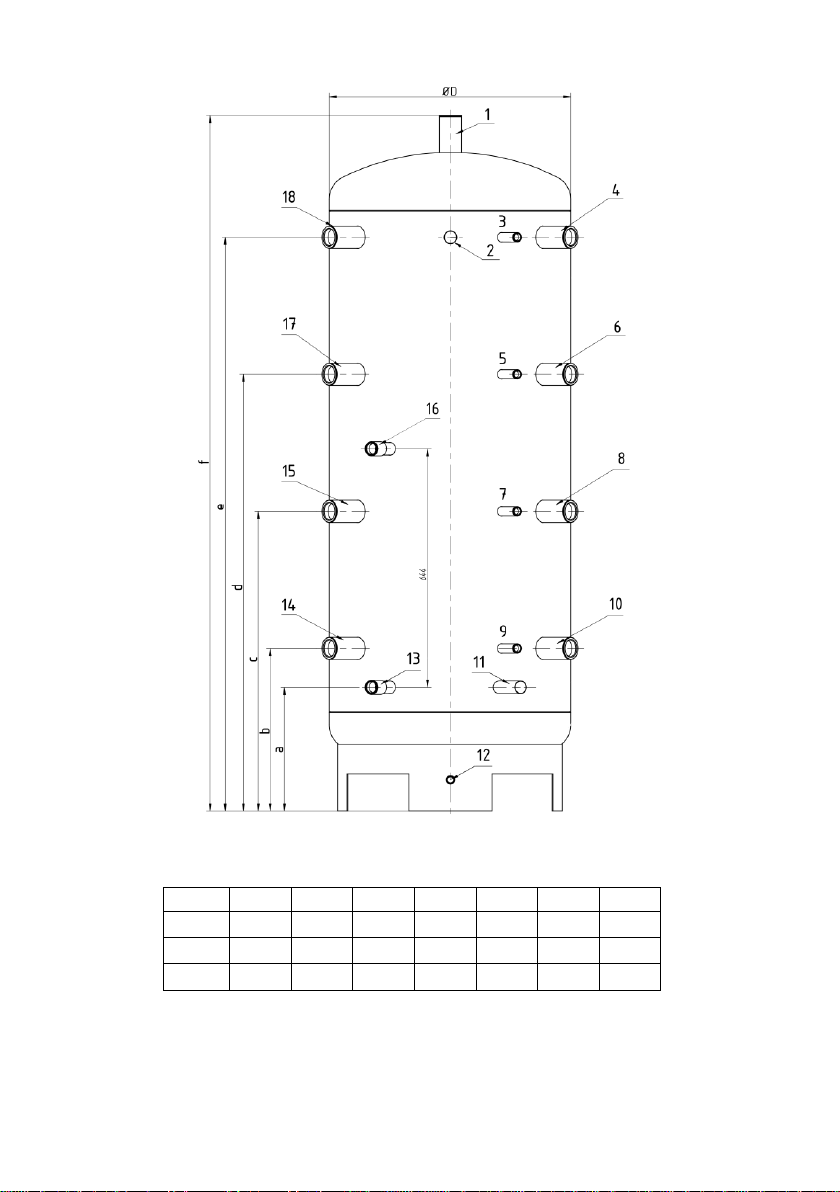

2. ábra
PT500,-750,-1000; PT500C,-750C,-1000C
és PT500CF,-750CF,1000CF puffertároló méretei és csatlakozások
Űrt.
a
b
c
d
e
f
ØD
500 l
335
440
810
1180
1450
1890
650
750 l
350
450
820
1190
1560
1920
790
1000 l
350
450
920
1390
1860
2320
790
1. felső csonk Rp6/4”, 3.,5.,7.,9. hőérzékelő csonk Rp1/2”,
4.,6.,8.,10. hőtermelő/hőleadó csonk Rp6/4”, 13.,16. hőcserélő csonk Rp1”,
2.,11. HMV hőcserélő csonk G1”, 14.,15.,18.hőtermelő/hőleadó csonk Rp6/4”,
12. leeresztő csonk G1/2”, 17. villamos pótfűtési csonk Rp6/4”
Csonk kiállás 110 mm, a HMV hőcserélő csonkok kiállása 120 mm.

8
TELEPÍTÉS
A puffertároló telepítéséhez a kö-
vetkező feltételeket kell biztosítani:
•Ügyeljen arra, hogy a padozat
ép és stabil legyen, hogy elbírja
a teletöltött puffertároló töme-
gét.
•Vízszintes, sima padozat, hogy a
készülék feltétlenül függőlege-
sen álljon. A függőleges állást
szükség esetén a lábgyűrű meg-
felelően biztonságos alátámasz-
tásával kell biztosítani.
•A tárolót csak fagytól védett
helyen szabad telepíteni. Fagy-
veszély esetén a tárolót le kell
üríteni.
•A készüléket úgy kell telepíteni,
hogy annak faltól való távolsága
min. 50 mm legyen.
•Az esetleges rendszerbővítés
miatt a 6/4” csonkok és a fal
vagy egyéb építészeti szerkezeti
elem között legalább 70 cm tá-
volságot kell hagyni.
•A telepítés helyén biztosítani kell
a megfelelő víz- és csatornahá-
lózatot (padlóösszefolyó), illetve
villamos pótfűtés esetén a meg-
felelő villamos hálózatot.
•A hőveszteségek minimalizálása
érdekében a puffertárolót a hő-
fogyasztókhoz a lehető legköze-
lebb telepítse. Célszerű a cső-
vezetékeket hőszigeteléssel el-
látni.
•A puffertároló nem használt
csatlakozó csonkjait le kell zár-
ni és javasolt hőszigetelni.
•A tároló leeresztő csonkjára
szereljen leeresztő csapot.
A TÁROLÓT ÉS A HŐCSERÉLŐKET
A MEGENGEDETT ÜZEMI NYO-
MÁSNÁL NAGYOBB NYOMÁS ALÁ
HELYEZNI ÉLETVESZÉLYES ÉS
TILOS! EZEN ÉRTÉKEKET AZ 1.
TÁBLÁZAT TARTALMAZZA
A biztonsági szelep beépítése
kötelező, de nem tartozik a
szállítás terjedelmébe!
A BIZTONSÁGI SZELEP ÉS A PUF-
FERTÁROLÓ KÖZÉ VÍZVEZETÉKI
SZERELVÉNYT BEÉPÍTENI TILOS!
A szelep beépítése előtt a vezeté-
keket alaposan át kell öblíteni,
hogy az esetleges szennyeződés-
ből eredő károsodást elkerüljék.

9

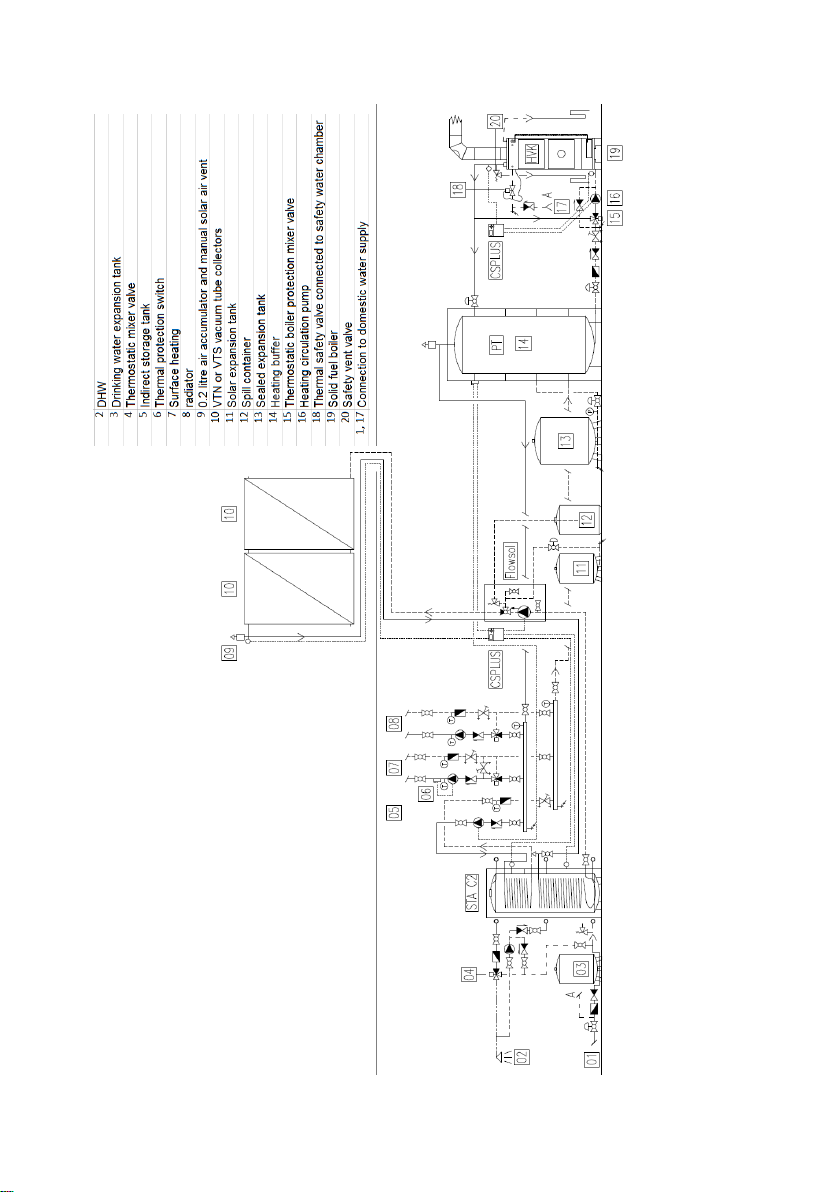

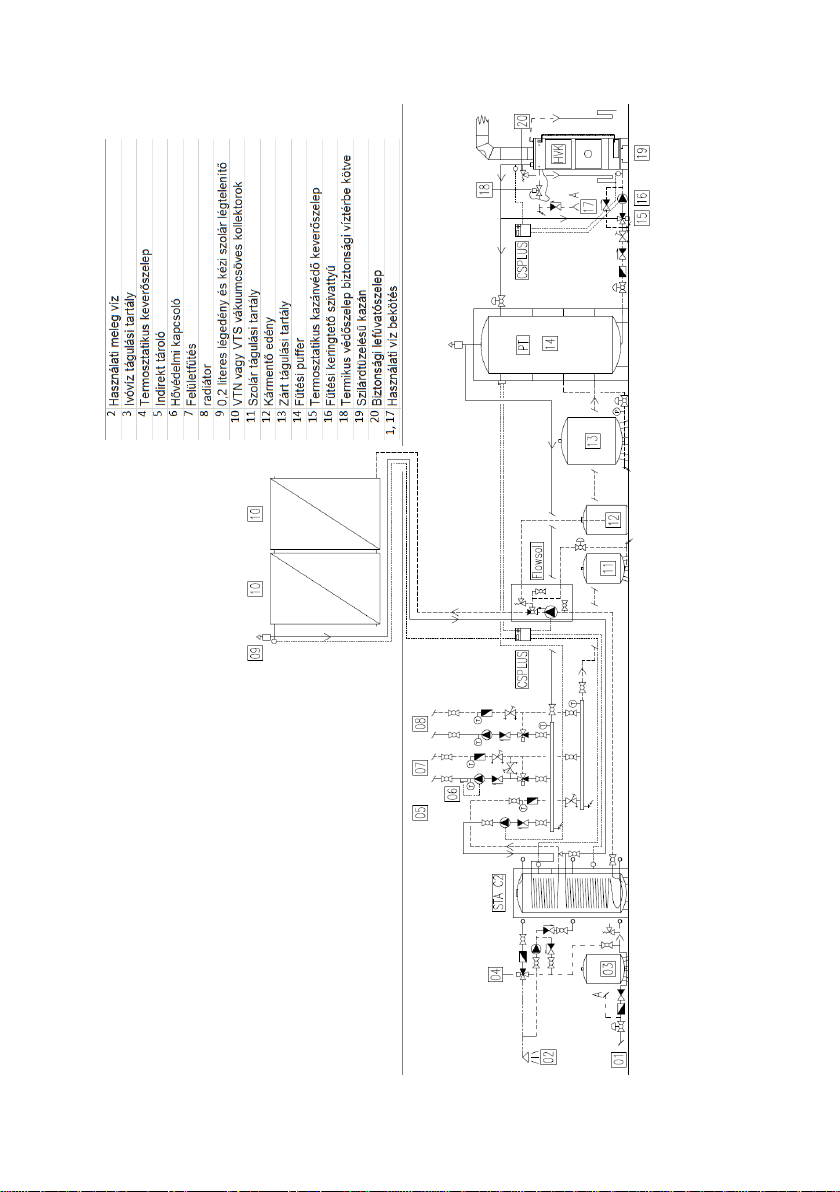

Ajánlott fűtési kapcsolás-1
3. ábra

10
Ajánlott fűtési kapcsolás-2
4. ábra

11
ÜZEMBE HELYEZÉS
A telepítést és beüzemelést csak
szakképzett kivitelező végezheti.
A szerelés után a csöveket és a
tárolót alaposan át kell öblíteni,
majd a tárolót fel kell tölteni víz-
zel. Ellenőrizze a biztonsági szelep
működését és fúvassa le az eset-
legesen összegyűlt levegőt. Első
használat előtt a puffertárolót
teljesen fel kell tölteni és ki kell
légteleníteni. A puffertárolóval egy
rendszerben lévő kazánokon beál-
lított maximális puffer hőmérsék-
let nem haladhatja meg a 95oC-
ot. Az első felfűtés után ellenőriz-
ze a tömítéseket.
AZ ELSŐ FELFŰTÉST SZAKEM-
BERREL ELLENŐRIZTESSE!
ÜZEMELTETÉS ÉS
KARBANTARTÁS
A biztonságos üzemelés érdeké-
ben célszerű időnként (kb. éven-
te) vízvezeték-szerelővel a készü-
léket átvizsgáltatni, különös tekin-
tettel a csatlakozások tömítettsé-
gére és a biztonsági szelep helyes
működésére nézve.
A készüléket továbbá célszerű
évente kilevegőztetni, illetve
fagyveszély esetén leüríteni.
Biztonsági szelep és tágulási
tartály beépítése kötelező
Csak bevizsgált minőségű bizton-
sági szelep használható. Az üzemi
nyomást a rendszer minden elem-
ének bírnia kell. A biztonsági
szelep és a tároló között elzáró
szerelvény beépítése szigorú-
an tilos!
A biztonsági szelep maximális
nyitónyomása 7 bar (0,7MPa) le-
het!
INDIREKT FŰTÉS ESETÉN A TÚL-
FŰTÉS ELLENI VÉDELEMRŐL AZ
INDIREKT FŰTŐBERENDEZÉSNEK
KELL GONDOSKODNIA!
A hőcserélőn a lerakódott vízkő
eltávolítására éles fémtárgyat
vagy savat alkalmazni tilos!
Vízleeresztés
FIGYELEM! A VÍZ LEERESZTÉSE-
KOR FORRÓ VÍZ LÉPHET KI!
A tároló leürítése a puffertároló
leeresztő csonkjára (kivéve PT300,
PT300C) szerelt leeresztő csapon
keresztül történik.
A PT300, PT300C készülékek ese-
tében leeresztő csonkként a legal-
só Rp ½”-os csőcsonk funkcionál.

12
Jótállási jegy puffer tárolókhoz
A HAJDU Zrt. a 151/2003. (IX.22) kormányrendeletben előírt 12 hónap
kötelező jótállás helyett, 36 hónap jótállást vállal az első oldalon feltün-
tetett termékére.
A jótállási jogokat a készülék tulajdonosa érvényesítheti, ha fogyasztó-
nak minősül. (Fogyasztó a Ptk. 685 § szerint, a gazdasági vagy szakmai
tevékenységi körön kívül szerződést kötő személy)
A jótállás a fogyasztó törvényből eredő jogát nem érinti.
A fogyasztó – választása szerint – kijavítást vagy kicserélést követelhet,
kivéve, ha a választott szavatossági igény teljesítése lehetetlen, vagy ha
az a kötelezettnek a másik szavatossági igény teljesítésével összehason-
lítva aránytalan többletköltséget eredményezne. (Ptk . 306. §)
Készülékeink fődarabja: hegesztett tartály
FONTOS TUDNIVALÓK
1. A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti.
2. Kérjük, követelje meg vásárláskor az eladótól a vásárlás napjának
feltüntetését a jótállási jegy minden szelvényén
3. Jótállási javítási munkát kizárólag érvényes jótállási jegy esetén vé-
gezhetnek a szervizjegyzékben feltüntetett javító szervizek
4. A szabálytalanul kiállított jótállási jegy vagy a jótállási jegy fogyasztó
részére történő átadásának elmaradása nem érinti a jótállási kötelezett-
ségvállalás érvényességét. Ilyen esetben forduljon vevőszolgálatunkhoz
5. Elveszett jótállási jegyet csak az eladás keltének hitelt érdemlő bizo-
nyítása (számla) alapján pótolunk
6. A jótállási időtartam a termék fogyasztó részére történő átadás nap-
jával kezdődik.
7. A termék javítása esetén a jótállás időtartama meghosszabbodik a
hiba közlésének napjától kezdve azzal az idővel, amely alatt a fogyasztó
a terméket a hiba miatt rendeltetésszerűen nem használhatta.
8. A javítást úgy kell elvégezni, hogy a javítás folytán a termék értéke és
használhatósága az azonos ideig rendeltetésszerűen használt hibátlan
termékhez képest nem csökken. Javítás esetén a termékbe új alkatrész
kerül beépítésre
9. Ha a jótállásra kötelezett a termék kijavítását a megfelelő határidőre
nem vállalja, vagy nem végzi el, a fogyasztó a hibát a kötelezett költsé-
gére maga kijavíttathatja
A fogyasztó jótálláson és szavatosságon alapuló jogai:
A fogyasztóval szemben, a Polgári Törvénykönyvről szóló 1959. évi 4.
törvény 306-307. §-aiban, valamint a 49/2003. GKM rendelet 4.§, vala-
mint a 151/2003. (IX.22) kormányrendeletben meghatározottak szerint,
a forgalmazónak törekednie kell arra, hogy a kijavítást vagy kicserélést

13
legfeljebb 15 napon belül elvégezze.
Mikor kérheti a termék kicserélését a fogyasztó?
Ha a termék a vásárlástól számított 3 munkanapon belül meghibásodott,
a fogyasztó kívánságára azt azonos típusú új termékre cserélheti ki az
értékesítő kereskedelmi egység. Ha a cserére nincs lehetőség, a fogyasz-
tó választása szerint
- a termék visszaszolgáltatásával egyidejűleg a vételárat visszafizetik
- vagy a vételár-különbözet elszámolása mellett más típusú terméket
adnak ki részére. 3 napos csere esetén a készüléket az eredeti csomago-
lásban, sértetlenül - a készülék és csomagolás összes tartozékaival
együtt - kell az eladószervnek visszaadni.
A javítás helye.
•Az üzemeltetés helyén javítjuk a rögzített bekötésű, valamint a
10 kg-nál súlyosabb terméket.
•Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és
felszerelésről, valamint az el- és visszaszállításról a szerviz gon-
doskodik.
•Javítószolgálatunk a helyszíni kiszállást a fogyasztóval előzetesen
egyezteti és a kiszállást az egyeztetett nap délelőttjén vagy dél-
utánján teljesítheti.
A fogyasztónak kinél, s mikor kell bejelentenie jótálláson alapuló
igényét?
A fogyasztónak a jótálláson alapuló igényét a jótállási jegy mellékletén
feltüntetett szerviznek - vagy a kereskedőnek - kell bejelentenie. A fo-
gyasztó köteles a hiba felfedése után kifogását haladéktalanul közölni. A
közlés késedelméből eredő kárért a felhasználó a felelős.
Eljárás a hiba jellegével kapcsolatos vita esetén.
•Ha a szerviz nem ismeri el a panasz jogosságát, akkor a Fo-
gyasztóvédelmi Főfelügyelőségtől kérhet szakvéleményt. Amennyi-
ben a javító szerviz bizonyíthatóan nem tesz eleget az előzőekben
megfogalmazott kötelezettségének, a fogyasztó maga is fordulhat
a minőségvizsgáló szervhez.
•A minőségvizsgáló szerv által végzett vizsgálat és szakvélemény
díjköteles.
•A szakvélemény beszerzésére irányuló megbízásban fel kell tün-
tetni mind a szerviz, mind a fogyasztó álláspontját és nyilatkozata-
it.
A szerviz vagy a kereskedő az alábbi tartalommal köteles a fogyasztó
kifogásáról jegyzőkönyvet felvenni, és annak másolatát átadni a fogyasz-
tónak:
-fogyasztó nevét, címét
-áru megnevezését, vételárát

14
-vásárlás időpontját
-hiba bejelentésének időpontját
-fogyasztó által érvényesíteni kívánt igényt
A Fogyasztóvédelmi Főfelügyelőség szakvéleménye a forgalmazó-
ra nem kötelező.
Ha a forgalmazó nem fogadja el a szakvéleményt, akkor a fo-
gyasztó a peren kívüli megegyezés érdekében a Békéltető Testü-
lethez (1000 Ft eljárási díj ellenében eljár, max. 60 napon belül
határozatot hoz, a panaszt és az ajánlást nyilvánosságra hozhat-
ja), vagy a Bírósághoz fordulhat.
Készülékeinkre vállalt jótállás megszűnik, amennyiben
•a készüléket nem a kezelési utasításban leírtak szerint, vagy szaksze-
rűtlenül helyezték üzembe,
•a készülék javításához nem a társaságunk által minősített és forgal-
mazott alkatrészek kerülnek beépítésre.
•ha társaságunk, vagy a jótállási javítások elvégzésével megbízott
szerviz bizonyítja, hogy a hiba vízszennyezés, víznyomás elégtelen-
ség, szolgáltatási zavar rendeltetésellenes használat, átalakítás, szak-
szerűtlen kezelés, karbantartás elmulasztása helytelen tárolás, elemi
kár vagy egyéb, a vásárlás után keletkezett okból következett be.
•A rendeltetésellenes használat elkerülése céljából a termékhez hasz-
nálati (kezelés) útmutatót mellékelünk és kérjük, hogy az abban fog-
laltakat saját érdekében tartsa be, mert a használati utasítástól eltérő
használat, kezelés miatt bekövetkezett hiba esetén a készülékért jót-
állást nem vállalunk. Karbantartási munkák elvégeztetése a fogyasztó
feladatát képezi. A karbantartás elhanyagolása miatt meghibásodott
termék javítási költsége a jótállási időtartamon belül is a fogyasztót
terheli
Kereskedő és a javítószolgálat jótállási jeggyel kapcsolatos fel-
adatai.
A kereskedő a termék eladásakor köteles a jótállási jegy és a készülék
számát egyeztetni, a jótállási jegyet eladás keltének feltüntetésével hite-
lesíteni és azt a fogyasztónak átadni. Minden jótállási szelvényt ki
kell töltenie.A javítószolgálat a jótállási szelvények rovatait köteles
hiánytalanul és pontosan kitölteni.
(Jótállási jegyet és a jótállási szelvényeket lásd a 63. oldalon)
HAJDU Hajdúsági Ipari Zrt.
Vevőszolgálat

15
DEAR BUYER,
Depending on their layouts,
buffer tanks can be operated
from several different energy
sources: indirectly from solar
energy, or gas-based, coal-
based or other based energy
carriers (i.e. auxiliary electric
heating). Paying attention to
these usage instructions, you are
kindly asked to turn to a profes-
sional technician to perform the
connection of the appliance in
the heating circuit and to put
into operation the appliance for
the first time. Please read these
installation and operation in-
structions carefully and follow
the instructions precisely. In this
manner, you can ensure that
your unit will operate in a relia-
ble way during a long time.
STRUCTURE AND OPERATION
The buffer tanks are composed
of a steel tank, foamed polysty-
rene insulation, PS sheath and a
cover. The tank and the heating
pipe coil are made of St37-2
steel.
As the internal surface of
buffer tanks contain no cor-
rosion protection, they can
only be filled up with heating
water. They are not ade-
quate for storing drinking
water!
The insulation of the tanks is
polystyrene (with graphite) foam
of thickness of max. 110 mm;
and their sheath is made of plas-
tic. Both the sheath and the
insulation are mountable (over
500 liter capacity), so the tank
can be fixed into its operation
position through their removal
(as well). Without its insulation,
the largest tank can be carried
through the door of size 800 mm.

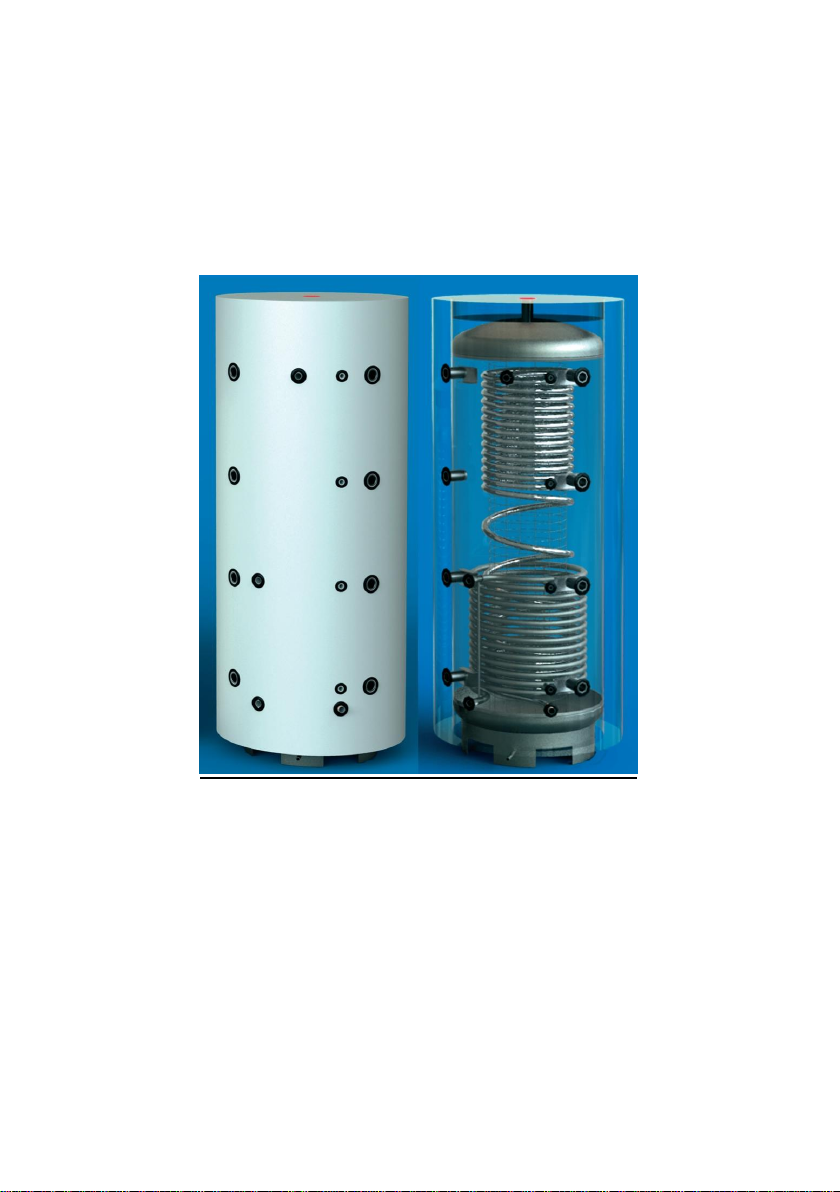

Combined buffer tanks (PT_CF) pro-
vide sanitary hot water in an instan-
taneous way, heating cold water
through the wall of the flexible pipe
of stainless steel. However, a simple
buffer tank system (PT) combined
with an indirect tank is also able to
produce hot water, either directly
from the heat production unit or from
energy gained from the buffer tank.
The foamed polystyrene surrounding
the internal tank keeps the water at
given temperature for a long time,
without any energy intake.
Type selection:
Buffer tanks are sold in standing
forms, with volumes of 300, 500, 750
and 1000 litres, in “empty” (PT) ,
“pipe coil” (PT_C) and “combined”
(PT_CF) layouts. “Empty” buffer
tanks (PT types) contain 9 pipe
branches for connection of heat pro-
ducing units and heat expenditure
units and they contain 1/2” sensor
pipe branches. Buffer tanks with pipe
coil (PT_C types) contain a heat ex-
changer for direct connection of solar
systems or systems with heat pump.
In addition to features described
above, combined tanks (PT…CF
types) contain a flexible pipe of stain-
less steel to produce sanitary hot
water. The most important external
and connection sizes of the applianc-
es are described in Table 1 and in
Figures 1 and 2 below.
Operation target
Buffer tanks work as energy storages
for heating systems. They balance
timely discrepancies between heat
production (or available energy) and
heat need, thus ensuring convenienc-
es.

16
Technical data
PT
1000CF
1000
Ø790
Ø1010
2320
5
6
10
Rp6/4"
Rp6/4"
Rp1/2"
G1"
2,8
6,8
750CF
750
Ø790
Ø1010
1920
5
2,8
500CF
500
Ø650
Ø870
1890
5
2,2
1000C
1000
Ø790
Ø1010
2320
5
—
—
2,8
—
750C
750
Ø790
Ø1010
1920
5
2,8
500C
500
Ø650
Ø870
1890
5
2,2
300C
300
-
Ø660
1535
6
1,5
1000
1070
Ø790
Ø1010
2320
5
—
—
750
750
Ø790
Ø1010
1920
5
500
500
Ø650
Ø870
1890
5
300
300
-
Ø660
1535
6
Type
(liter)
(mm)
(mm)
(mm)
(bar)
(bar)
(bar)
(m2)
(m2)
Technical feature
Nominal volume
Diameter (without Insulation)
Diameter (with insulation)
Height
Max. operating pressure:
- tank
- solar pipe coil
- sanitary hot water pipe
Water pipeline connection
Electric heating cartridge connect.
Sensor connections
Sanitary hot water connections
Pipe coil surface
Sanitary hot water pipe coil surface
Table 1

17
Figure 1
Sizes and connections of PT300 and PT300C buffer tanks
1. upper pipe branch Rp6/4”, 2.,4.,7.,9. heat sensor pipe branch Rp1/2”,
3.,5.,8.,10. heat production/heat expenditure pipe branch Rp6/4”, 6.,11.
heat exchange pipe branch Rp3/4”,12.,13.,15. heat production/heat ex-
penditure pipe branch Rp6/4”, 14. auxiliary electric heating pipe branch
Rp6/4”Pipe branch stand off is 100 mm, heat exchange pipe branch stand
off is 120 mm.

18
Figure 2
Sizes and connections of PT500,-750,-1000; PT500C,-750C,-1000C
and PT500CF,-750CF,1000CF buffer tanks
Vol.
a
b
c
d
e
F
ØD
500 l
335
440
810
1180
1450
1890
650
750 l
350
450
820
1190
1560
1920
790
1000 l
350
450
920
1390
1860
2320
790
1. upper pipe branch Rp6/4”, 3.,5.,7.,9. heat sensor pipe branch Rp1/2”,
4.,6.,8.,10. heat production/heat expenditure pipe branch Rp6/4”, 13.,16.
heat exchange pipe branch Rp1”, 2.,11. sanitary hot water heat exchange
pipe branch G1”, 14.,15.,18. heat production/ heat expenditure pipe branch
Rp6/4”, 12. drainage pipe branch G1/2”, 17. auxiliary electric heating pipe
branch Rp6/4” Pipe branch stand off is 110 mm, stand off of sanitary hot
water heat exchange pipe branch is 120 mm.

19
DEPLOYMENT
In order to deploy buffer tanks, the
following conditions should be en-
sured:
•Ensure intact and stable flooring,
so that it can keep the total
weight of the buffer tank filled
up with water.
•Horizontal flat flooring, to guar-
antee absolutely vertical stand-
ing of the unit. Vertical standing
should be performed with ade-
quately secure support of the
legs.
•The buffer should be deployed
only in a location protected
against frost. In case of frost
danger, the buffer tank should
be emptied.
•The unit should be installed in a
way that its distance from the
wall is at least 50 mm.
•Due to any possible system ex-
pansion, a distance of at least
70 cm should be guaranteed be-
tween 6/4” pipe branches and
the and the wall or other struc-
tural building element.
•Adequate pipeline and waste
water collection systems (floor
drains) should be ensured on the
location of the installation or ad-
equate electric system, in case
of auxiliary electric heating.
•In order to keep heat loss at
minimum, it is highly recom-
mended that you install the
buffer tank as close to heat con-
suming units as possible. It is
also reasonable to provide in-
sulation for the water pipes.
•Unused connection pipe
branches of the buffer tank
should be closed and it is pro-
posed to provide heat insula-
tion for them.
•Mount a drain tap on the drain-
age pipe branch of the tank.
IT IS AT THE RISK OF DEATH AND
THEREFORE IT IS FORBIDDEN TO
PUT THE WATER TANK AND THE
HEAT EXCHANGERS UNDER A
PRESSURE LARGER THAN THE
PERMITTED OPERATION PRES-
SURE. THESE VALUES ARE DE-
SCRIBED IN TABLE 1.
It is obligatory to build in the
security valve, but this lies
outside the scope of shipment
of the appliance.
IT IS FORBIDDEN TO MOUNT WA-
TER PIPELINE FITTINGS BETWEEN
THE SECURITY VALVE AND THE
BUFFER TANK.
Before mounting the valve, water
pipelines have to be flushed thor-
oughly, in order to avoid any
damage caused by any possible
pollution.

20
Recommended heating connection -1
Figure 3
