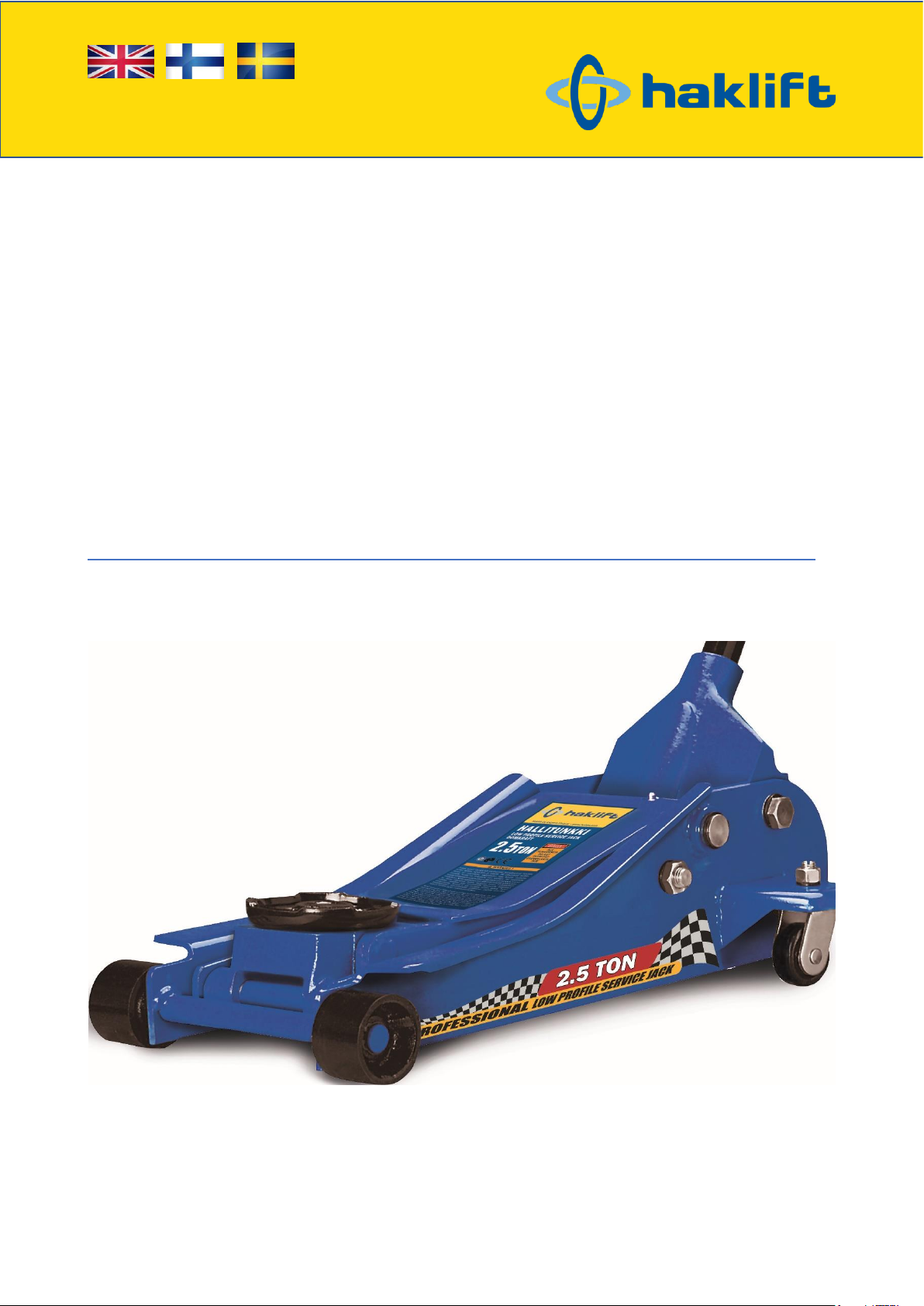

LOW PROFILE SERVICE JACK 2.5T
HALLITUNKKI 2.5T
GARAGEDOMKRAFT 2.5T
TUNKHA25MA

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
SPECIFICATIONS
RATED CAPACITY (SAFE WORKING LOAD): 2500 kg MAX
Lifting range 85mm –455mm
Lifting height: 370mm
OPERATIONS
Owner’s or operator’s responsibility is to study all WARNINGS, operating and maintenance instructions
contained on the product label and instruction manual prior to operation of this unit. The owner/operators
shall retain these instructions for future reference.
Raising vehicle
1. Make sure the jack and the vehicle are placed on a hard and level surface.
2. Always set the vehicle’s parking brake and block the wheels.
3. Consult the vehicle’s owner manual to ascertain the location of jack points and position the jack beneath
the prescribed lift points.
4. Turn the release valve clockwise to the closed position. DO NOT OVERTIGHTEN.
5. To raise the vehicle to desired height, place the handle into the socket and pump up and down.
6. Place jack stands beneath the vehicle at locations recommended by the vehicle manufacturer. Do not get
under the vehicle without jack stands. Jacks are not designed to maintain heavy loads for long periods of
time. Do not attempt to put jack stands simultaneously under both ends of the vehicle or under one side of
the vehicle.
7. Turn the release valve SLOWLY counterclockwise to lower the load onto the jack stands.
Lowering vehicle
1. Turn the release valve clockwise to the closed position.
2. Pump the handle to lift the vehicle off of the jack stands.
3. Remove the jack stands. Do not get under or let anyone else under the vehicle while lowering.
4. Turn the release valve SLOWLY counterclockwise to lower the vehicle onto the ground.
INSPECTION
The product shall be maintained in accordance with the product instructions. No alternations shall be made
to this product.
1. Before use, a visual inspection shall be made for abnormal conditions such as cracked welds,
damage, bent, worn, loose or missing parts.
2. Inspections shall be performed in accordance with this manual.
3. The product shall be inspected immediately if it is believed to have been subjected to abnormal load
or shock. Owner and/or operator should be aware that repair of this product may require specialized
equipment and knowledge.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
MAINTENANCE
Monthly maintenance is recommended. Lubrication is critical to jacks as they support heavy loads. Any
restriction due to dirt, rust etc., can cause either slow movement or extremely rapid jerks, damaging the
internal components. The following steps are designed to keep the jack maintained and operational.
1. Lubricate the ram, linkages, saddle and pump mechanism with light oil.
2. Visually inspect for cracked welds, bent, loose, missing parts or hydraulic oil leaks.
3. The product shall be inspected immediately if it is believed to have been subjected to abnormal load
or shock.
4. Any hydraulic jack found damaged in any way, found to be worn or operates abnormally, shall be
removed from service until repaired by an authorized customer service representative.
5. Clean all surfaces and maintain all labels and warnings.
6. Check and maintain the ram oil level.
7. Check the ram every three months for any sign of rust or corrosion. Clean as needed and wipe with
an oil cloth. When not in use, always leave the saddle and the ram all the way down.
Always store your jack in fully lowered position. This will help protect critical areas from corrosion.
Do not use brake or transmission fluids or regular motor oil as they can damage the seals. Always purchase
and use products labeled hydraulic jack oil.
IMPORTANT!
If the jack does not maintain the pressure and sinks, stop working with it immediately. Make sure that the
jack is repaired, or scrapped.
Check oil level
1. Turn the release valve counterclockwise to allow the ram to fully retract. It may be necessary to
apply force on the saddle for lowering.
2. With the jack in the level position, remove the oil fill plug. Stand the jack in horizontal position with
handle socket down. The oil should be level with the bottom of fill hole. If not, top off. Do not overfill.
Always fill with new, clean hydraulic jack oil.
3. Replace fill plug.
4. Check jack operation.
5. Purge air from the system as required.
TROUBLE SHOOTING
System air purge
1. Turn the release valve counterclockwise one full turn to open.
2. Pump handle eight full strokes.
3. Turn the release valve clockwise to close it.
4. Pump the handle until the ram reaches maximum height and continue to pump several times to
remove the trapped air in the ram.
5. Carefully and slowly open the oil fill plug to release the trapped air and then close it.
6. Turn the release valve counterclockwise one full turn and lower the ram to the lowest position. Use
force if necessary.
7. Turn the release valve clockwise to closed position and check for proper pump action. It may be
necessary to perform the above more than once to assure that the air is evacuated totally.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Problem
Possible cause
Action
Jack will not lift to full height
Low oil level
Check oil level
Jack will not hold load
-Release valve not closing
-Hydraulic jack oil contaminated
-Pump valves not sealing
-Cylinder ram binding
Contact your supplier or
manufacturer
Lift arm will not lower
-Cylinder ram stuck
-Parts worn
-Internal damage
-Broken or unhooked return spring
-Lift arm linkage bent or stuck
Contact your supplier or
manufacturer
Jack feels spongy when lifting
Air in hydraulic system
See air purge procedure
Any hydraulic jack found damaged in any way, found to be worn or operates abnormally, shall be removed
from service until repaired by an authorized customer service representative. Owner and operator should be
aware that repair of this product may require specialized equipment and knowledge. Only factory authorized
parts, labels and decals shall be used on this equipment. Contact your supplier/manufacturer. Annual
inspection of the jack is recommended and shall be made by the manufacturer or supplier authorized facility
to ensure that your jack is in optimum condition and that the jack has the correct decals and safety labels
specified by the manufacturer.
WARNING!
- Read, study and understand all warnings and operating instructions prior to use.
- DO NOT OVERLOAD this jack beyond its rated capacity.
- This jack is a lifting device only.
- This jack is designed for use on hard level surfaces only.
- The load must be supported immediately by other appropriate means.
- Do not move or dolly the vehicle while on the jack.
- Lift only on areas of the vehicle as specified by the manufacturer.
- Only attachments and/or adapters supplied by the manufacturer shall be used.
- No alternations to the jack shall be made.
- Failure to heed these warnings may result in damage to jack and/or failure resulting in personal injury or
property damage.
- Inspect before each use.
- It is prohibited to use the jack to lift up persons.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

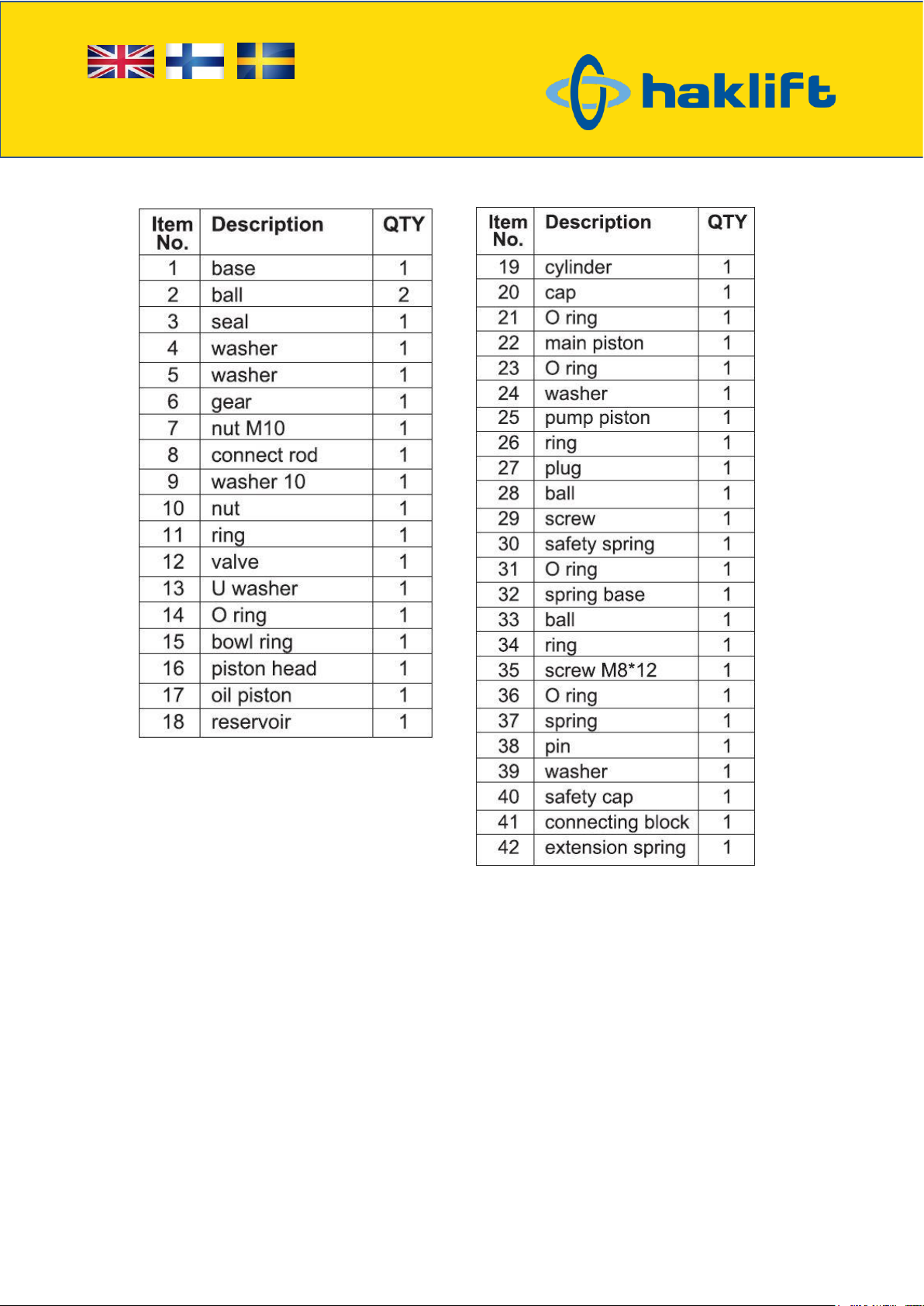

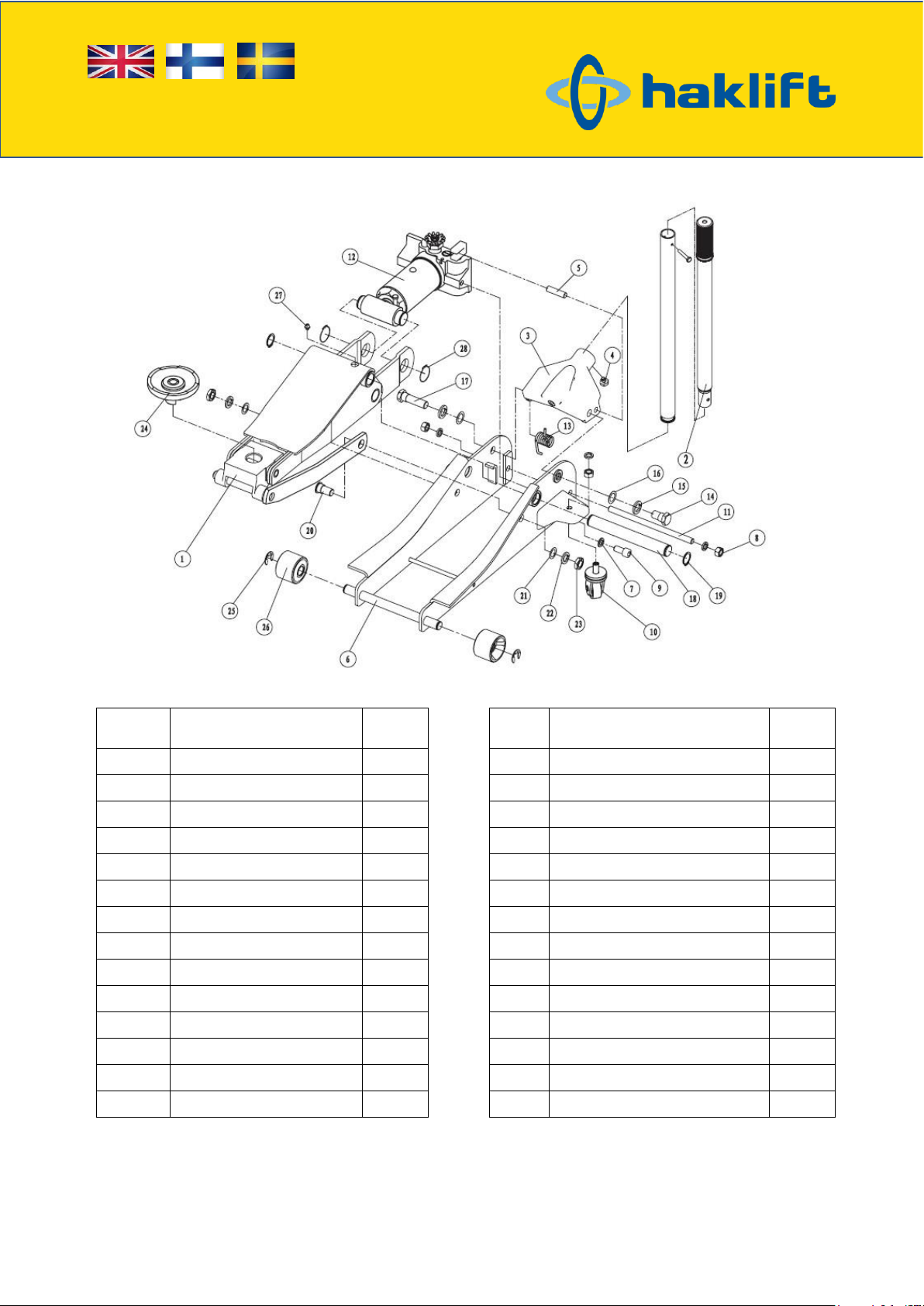

PARTLISTS

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
TUOTETIEDOT
NIMELLISKAPASITEETTI (TURVALLINEN KUORMA): 2500 kg MAX
Nostoväli: 85mm –455mm
Nostovara: 370mm
KÄYTTÖ
Laitteen omistajan ja käyttäjän velvollisuus on tutustua laitteen käyttöön liittyviin VAROITUKSIIN
sekä käyttö- ja huolto-ohjeisiin ennen laitteen käyttämistä. Omistajan ja käyttäjän tulee säilyttää
laitteen ohjeet myöhempää tarvetta varten.
Ajoneuvon nostaminen
1. Varmista, että tunkki ja ajoneuvo ovat sijoitettuna kovalle, tasaiselle alustalle.
2. Varmista, että ajoneuvon pysäköintijarru on päällä. Lukitse pyörät.
3. Tarkista tunkin oikea sijoituspaikka/nostokohta ajoneuvon ohjekirjasta ja aseta tunkki
oikeaan kohtaan.
4. Käännä venttiiliä myötäpäivään, kiinni-tilaan. ÄLÄ KIRISTÄ VENTTIILIÄ LIIKAA.
5. Nostaaksesi ajoneuvon toivottuun korkeuteen, aseta kahva laitteeseen ja aloita pumppaava liike.
6. Aseta tukielementit (autopukit) ajoneuvon alle autonvalmistajan suosittelemaan kohtaan. Älä mene
ajoneuvon alle ennen tukielementtien asettamista. Tunkkeja ei ole suunniteltu kannattelemaan raskaita
kuormia pitkiä ajanjaksoja.
7. Älä aseta useampia tunkkeja ajoneuvon alle samanaikaisesti, ajoneuvon eri päihin tai samalle sivustalle.
8. Käännä venttiiliä HITAASTI vastapäivään lastin laskemiseksi tukielementtien varaan.
Ajoneuvon laskeminen
1. Käännä venttiiliä myötäpäivään kiinni-asentoon.
2. Pumppaa kahvaa nostaaksesi ajoneuvon pois tukielementtien päältä.
3. Poista tukielementit ajoneuvon alta. Älä aseta itseäsi ajoneuvon alle laskun aikana.
4. Käännä venttiiliä HITAASTI vastapäivään laskeaksesi ajoneuvon maahan.
LAITTEEN KUNNON TARKASTAMINEN
Tuotetta tulee huoltaa käyttöohjeissa esitettyjen ohjeiden mukaisesti, eikä niihin saa tehdä muutoksia.
Ennen käyttöä tarkista laitteen tila silmämääräisesti, epätavallisten ilmentymien kuten vuotokohtien,
halkeamien tai iskujen sekä irronneiden, löystyneiden tai puuttuvien osien varalta.
1. Tarkistukset on tehtävä tämän manuaalin ohjeiden mukaisesti.
2. Tuote on tutkittava välittömästi, mikäli sen voi olettaa joutuneen toimimaan epätavallisissa
olosuhteissa tai ylikuorman alla. Omistaja ja käyttäjä on velvollinen ymmärtämään, että laitteen
kunnostaminen saattaa vaatia asiantuntijan suorittamaa huoltoa.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
LAITTEEN HUOLTAMINEN
Laitteen huoltaminen kuukausittain on suositeltavaa. Laitteen voitelu on tärkeää, koska se kannattelee suuria
kuormia – lika, ruoste tai muu vastaava laitteeseen kuulumaton elementti saattaa aiheuttaa häiriöitä laitteen
toiminnassa. Epätavallisen nopeat liikkeet tai laitteen pysähtyminen väärissä kohdissa saattavat aiheuttaa
laitteen komponenttien vaurioitumisen. Seuraa seuraavia ohjeita tunkin huoltamiseksi ja sen toimintakunnon
ylläpitämiseksi.
1. Voitele mäntä, liitoskohdat, satula ja pumppumekanismi kevytöljyllä.
2. Etsi aistinvaraisesti rikkoutuneita hitsiliitoksia, irtonaisia, venyneitä tai puuttuvia osia sekä
hydrauliikkaöljyn vuotokohtia.
3. Tuote on tutkittava välittömästi, mikäli sillä on nostettu ylisuuria kuormia tai sen käytössä on ollut
muita epätavallisia vaiheita.
4. Kaikki rikkoutuneet tai vajaatoimintaiset hydrauliset tunkit on poistettava käytöstä välittömästi ja
kunnostettava auktorisoidun laitehuoltajan toimesta.
5. Puhdista kaikki pinnat säännöllisesti ja katso, että laitteen varoitus- ym. merkinnät ovat näkyvissä.
6. Tarkista ja ylläpidä sylinterin/männän öljytaso.
7. Tarkista hydraulimäntä neljästi vuodessa korroosion ym. varalta. Puhdista tarvittaessa ja pyyhi
öljyrätillä. Kun laitetta ei käytetä, jätä satula ja mäntä ala-asentoon.
Säilytä laitetta aina ala-asennossa. Tämä suojaa laitetta ja sen kriittisiä alueita korroosiolta.
Älä käytä laitteessa jarru- tai vaihteistoöljyä tai tavallista moottoriöljyä. Käytä ainoastaan hydraulisiin
tunkkeihin tarkoitettua öljyä.
TÄRKEÄÄ!
Lue ja opettele liitteenä olevat ohjeet ennen käyttöönottoa. Varoituksen jättäminen huomiomatta saattaa
johtaa ruumiinvammaan tai/ja omaisuuden vaurioitumiseen.
Tarkista öljyn määrä
1. Käännä venttiiliä vastapäivään siten, että mäntä vetäytyy kokonaan taakse. Tarvittaessa kohdista voimaa
satulaan laskeaksesi sen.
2. Laitteen ollessa ala-asennossa, poista öljyntäyttötulppa ja nosta tunkki pystyasentoon. Öljyn määrän tulisi
olla täyttöreiän alatasalla. Jos näin ei ole, täytä huolehtien, ettei ylitäyttöä tapahdu. Valitse hydraulisiin
laitteisiin tarkoitettu öljy.
3. Aseta tulppa takaisin normaaliasentoon.
4. Tarkista laite ennen käyttöä.
5. Ilmaa järjestelmä asianmukaisesti.
VIRHETILANTEET
Järjestelmän ilmaaminen
1. Käännä venttiiliä vastapäivään täysi kierros avataksesi sen.
2. Pumppaa kahvaa kahdeksan kertaa.
3. Käännä venttiiliä myötäpäivään sulkeaksesi sen.
4. Pumppaa kahvaa, kunnes mäntä on maksimiasennossa ja jatka pumppaamista useamman kerran
poistaaksesi hydraulimäntään/sylinteriin joutuneen ilman.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
5. Paina öljyntäyttötulppaa varovasti ja hitaasti vapauttaaksesi ilman.
6. Käännä venttiiliä vastapäivään täysi kierros laskeaksesi männän ala-asentoon. Laske satulaa
manuaalisesti tarpeen vaatiessa.
7. Käännä venttiiliä myötäpäivään kiinni-asentoon, ja tarkista tunkin normaali toiminta. Mikäli näin ei
ole, toista ilmaus niin monta kertaa kuin tarpeen.
VIRHETILANTEET JA RATKAISUT
Ongelma
Mahdollinen syy
Ratkaisu
Laite ei nosta lastia
maksimiasentoon
Alhainen öljymäärä
Tarkista öljyn määrä ja lisää
tarvittaessa
Laite ei kannata lastia
- Venttiili ei ole kunnolla
suljettuna.
- Öljy on kontaminoitunut
- Pumpun venttiilit eivät
sulkeudu kunnolla
- Sylinterin mäntä on taittunut
Ota yhteys laitteen
jälleenmyyjään/valmistajaan
Tunkki ei laske kuormaa
- Sylinterin mäntä on taittunut
- Osia puuttuu
- Sisäisiä vaurioita
- Nostovarsiliitäntä vääntynyt
Ota yhteys laitteen
jälleemyyjään/valmistajaan
Tunkki tuntuu joustavan
nostettaessa
- Katso 'järjestelmän ilmaus'
- Katso 'järjestelmän ilmaus'
Laitteessa ilmenevät halkeamat, irronneet osa tai ongelmat toiminnassa on ilmoitettava ja vietävä
kunnostettavaksi valmistajan hyväksymään huoltopisteeseen/laitteen viralliselle jälleenmyyjälle.
Laitteen omistaja ja käyttäjä on velvoitettu ymmärtämään, että laitteen korjaaminen saattaa edellyttää siihen
erikoistunutta tahoa ja/tai välineitä. Ainoastaan tunnustetun valmistajan hyväksymiä varaosia, etikettejä ja
tarvikkeita saa käyttää laitetta kunnostettaessa.
Ota yhteys jälleenmyyjään/laitteen valmistajaan. Laitteen huolellinen tutkiminen on suositeltavaa tehtäväksi
laitetoimittajan tai auktorisoidun jälleenmyyjän tai valmistajan toimesta. Siten on mahdollista varmistaa, että
laite on toimintakuntoinen ja siinä on vain siihen kuuluvia osia ja asianmukaiset varoituskyltit.
VAROITUS!
Lue ja opettele liitteenä olevat ohjeet ennen käyttöönottoa. Varoituksen jättäminen huomiomatta saattaa
johtaa ruumiinvammaan tai/ja omaisuuden vaurioitumiseen.
- ÄLÄ KUORMITA TUNKKIA YLI ILMOITETUN KAPASITEETIN.
- Tunkki on suunniteltu käytettäväksi kiinteillä, kovilla pinnoilla.
- Laite on tarkoitettu ainoastaan nostamiseen.
- Välittömästi nostamisen jälkeen, tue ajoneuvo tukielementeillä.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
- Älä liikuta ajoneuvoa sen ollessa tunkin varassa.
- Nosta ainoastaan kohdista, jotka on erikseen osoitettu siihen sopiviksi ajoneuvon valmistajan toimesta.
- Käytä ainoastaan valmistajan hyväksymiä lisäosia ja/tai adaptereita.
- Tunkkiin ei saa tehdä muutoksia.
- Näiden ohjeiden huomiomatta jättäminen saattaa johtaa ruumiinvammaan tai/ja omaisuuden
vaurioitumiseen.
- Tarkasta tunkki ennen jokaista käyttökertaa.
- Ihmisten nostaminen tunkin avulla on kielletty.
OSALUETTELOT

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Tuote
nr.
Kuvaus
Määrä
20
Kansi
1
21
O-rengas
1
22
Päämäntä
1
23
O-rengas
1
24
Mutteriprikka
1
25
Pumppumäntä
1
26
Rengas
1
27
Plugi
1
28
Pallo
1
29
Ruuvi
1
30
Turvajousi
1
31
O-rengas
1
32
Jousipesä
1
33
Pallo
1
34
Rengas
1
35
Ruuvi M18*12
1
36
O-rengas
1
37
Jousi
1
38
Sokka
1
39
Mutteriprikka
1
40
Turvakansi
1
41
Liitintulppa
1
42
Jatkojousi
1
Tuote
nr.
Kuvaus
Määrä
1
Pohja
1
2
Pallo
2
3
Tiiviste
1
4
Mutteriprikka
1
5
Mutteriprikka
1
6
Vaihde
1
7
M10 mutteri
1
8
Niveltanko
1
9
Mutteriprikka 10
1
10
Mutteri
1
11
Rengas
1
12
Venttiili
1
13
U-prikka
1
14
O-rengas
1
15
Maljarengas
1
16
Männän pää
1
17
Öljymäntä
1
18
Säiliö
1
19
Sylinteri
1

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Tuote
nr.
Kuvaus
Määrä
Tuote
nr.
Kuvaus
Määrä
1
Nostovarsimekanismi
1
15
Prikka 18
2
2
Kahva
1
16
Prikka
2
3
Kahvapesä
1
17
Kahvapesän akseli ( vasen)
1
4
Kahvapesän Ruuvi
1
18
Akseli
1
5
Kahvapesän saranatappi
1
19
Prikka 25
2
6
Hydraulimäntä
1
20
Liitintangon akseli
2
7
Prikka 12
3
21
Prikka
2
8
Mutteri M12
2
22
Prikka 16
2
9
Ruuvi M12*25
2
23
Mutteri M16
2
10
Takapyörän mekanismi
2
24
Satula
1
11
Tanko
1
25
Prikka 19
2
12
Voimayksikkö
1
26
Etupyörä
2
13
Kiertojousi
1
27
Öljykuppi
1
14
Kahvapesän akseli
1
28
Prikka 30
2

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
SPECIFIKATIONER
MAXIMAL LASTKAPACITET: 2500 kg
Lyftområde: 85mm –455mm
Lyfthöjd: 370mm
ANVÄNDNING:
Det är ägaren och användaren som ansvarar för att läsa alla VARNINGAR samt drift- och
underhållsinstruktioner på produktens etikett och i bruksanvisningarna före drift av denna enhet.
Ägare/operatörer skall behålla produktinstruktioner för framtida referens.
Lyft av fordon
1. Se till att domkraften och bilen är placerade på en hård och plan yta.
2. Använd alltid fordonets parkeringsbroms och blockera hjulen.
3. Läs fordonets instruktionsbok för att fastställa lämpliga platser att lyfta och placera
därefter domkraften under de föreskrivna lyftpunkterna.
4. Stäng avlastningsventilen genom att vrida handtaget medurs. Dra inte åt för hårt!
5. För att höja fordonet till önskad höjd, placera handtaget i uttaget och pumpa upp och ner.
6. Placera domkraften under fordonet på plats som rekommenderas av fordonstillverkaren. Var
inte under fordonet innan det står säkert på pallbockar. Domkrafter är inte konstruerade för att
hålla tunga belastningar under långa tidsperioder. Lyft inte två hjul samtidigt, utan lyft endast
ett hjul i taget då det är säkrast.
7. Vrid avlastningsventilen LÅNGSAMT moturs för att sänka lasten ned på pallbockarna.
Sänkning av fordon
1. Vrid avlastningsventilen medurs till stängt läge.
2. Pumpa handtaget för att lyfta fordon över pallbockarna.
3. Ta bort pallbockarna. Var inte under bilen eller låt någon annan vara under bilen medan den sänks.
4. Vrid avlastningsventilen LÅNGSAMT moturs för att sänka bilen till marken.
INSPEKTION
Produkten skall underhållas i enlighet med produktinstruktionerna. Inga förändringar skall göras på
denna produkt.
1. Före varje användning, ska en visuell kontroll göras för onormala förhållanden som spruckna
svetsar, skador, böjda- slitna- lösa- eller saknade delar.
2. Inspektionerna ska utföras i enlighet med denna handbok.
3. Produkten skall inspekteras omedelbart om den tros ha utsatts för onormal last eller stötar. Ägare
och användare bör vara medvetna om att reparera denna produkt kan kräva specialiserad
utrustning och kunskap.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
UNDERHÅLL
Underhåll varje månad rekommenderas. Smörjning är viktigt för domkrafter då de hanterar tunga laster.
Varje begränsning på grund av smuts, rost, etc., kan orsaka antingen långsam rörelse eller orsaka extremt
snabba ryckningar som skadar de inre komponenterna. Följande steg är utformade för att hålla domkraften i
funktionsmässigt skick.
1. Smörj kolven, leder, sadel och pumpmekanismen med tunn olja.
2. Kontrollera visuellt efter spruckna svetsar, böjda- lösa- saknade delar eller hydrauliskt oljeläckage.
3. Produkten skall inspekteras omedelbart om den misstänks ha utsatts för onormal
belastning eller stötar.
4. Om skada hittas på domkraften eller om den fungerar onormalt skall den tas ur bruk
tills reparation utförts av en auktoriserad återförsäljare.
5. Rengör alla ytor och tillse att alla etiketter och varningar är läsbara.
6. Kontrollera och upprätthåll pumpens oljenivå.
7. Kontrollera hydraulcylindern var tredje månad efter tecken på rost eller korrosion.
Rengör vid behov och torka med en oljad trasa. När den inte används, lämna alltid
sadeln och kolven i bottenläge.
Förvara alltid domkraft i bottenläget. Detta kommer att bidra till att skydda kritiska delar från korrosion.
Använd inte broms- eller växelolja eller vanlig motorolja, eftersom de kan skada packningarna.
Använd alltid produkter märkta hydraulisk domkraft olja.
VIKTIGT!
Om domkraften inte bibehåller trycket och sänks, avbryt arbetet omedelbart. Försäkra dig om att domkraften
repareras eller skrota den.
Kontrollera oljenivån
1. Vrid avlastningsventilen moturs för att tillåta kolven att sänkas helt. Det kan vara
nödvändigt att tillämpa kraft på sadeln för att den ska sänkas helt.
2. Med domkraften i horisontellt läge, ta bort pluggen för oljepåfyllning. Ställ domkraften i
horisontellt position med handtaget nere. Oljan ska vara i nivå med botten av hålet för
oljepåfyllning. Annars fyll på. Fyll alltid på med ny ren olja för hydraulisk domkraft.
3. Sätt tillbaka pluggen för oljepåfyllning.
4. Kontrollera att domkraften fungerar.
5. Avlägsna luft från systemet vid behov
FELSÖKNING
Avlägsna luft från systemet
1. Vrid på avlastningsventilen ett helt varv moturs för att öppna den helt.
2. Pumpa åtta gånger med full rörelse.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
3. Vrid på avlastningsventilen medurs för att stänga ventilen.
4. Pump handtaget tills kolven når maximal höjd och fortsätter att pumpa flera gånger för att
avlägsna luft från cylindern.
5. Öppna försiktigt pluggen för oljepåfyllning för att släppa ut eventuellt instängd luft och därefter
stäng den igen.
6. Vrid på avlastningsventilen moturs ett helt varv för att sänka kolven till den lägsta positionen.
Pressa ner sadeln om det behövs.
7. Vrid på avlastningsventilen medurs för att stänga ventilen och kontrollera att pumpen
fungerar som den ska. Det kan vara nödvändigt att utföra ovanstående mer än en gång för
att få ut all luft.
FELSÖKNING
Problem
Möjlig orsak
Åtgärd
Domkraften lyfter inte till full
höjd
Låg oljenivå
Kontrollera oljenivån
Domkraften håller inte
lasten
- Avlastningsventilen stänger
inte fullt
-Hydrauliska domkraftsoljan
kontaminerad
-Pumpventilen tätar inte
-Cylinderkolven kärvar
Kontakta återförsäljare eller
tillverkare
Lyftarm sänks inte
-Cylinderkolven kärvar
-Utslitna delar
-Inre skador
-Trasig eller urhakad returfjäder
-Lyftarmslänk böjd eller kärvar
Kontakta återförsäljare eller
tillverkare
Domkraften känns svampig
vid lyft
-Luft I hydraulsystemet
Se avsnittet om luftning av
systemet

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Om skador eller utslitna delar påträffas på domkraften eller att den inte fungerar normalt, skall den
tas ur bruk tills den reparerats av en auktoriserad återförsäljare.
Ägare och operatörer bör vara medvetna om att reparera denna produkt kan kräva specialiserad utrustning
och kunskap. Endast reservdelar, etiketter och dekaler som är godkända av tillverkaren ska användas på
den här utrustningen. Kontakta kundtjänst.
Årlig inspektion av domkraften rekommenderas och skall göras av tillverkaren eller dess auktoriserade
partner som säkerställer att din domkraft är i optimalt skick och att domkraften har rätt dekaler och
varningsskyltar som anges av tillverkaren.
VARNING!
- Studera och förstå alla varningar och bruksanvisningar före användning.
- ÖVERBELASTE INTE denna domkraft över den angivna kapaciteten.
- Den här domkraften är endast avsedd för att lyfta fordon.
- Den här domkraften är endast avsedd för att användas på hårda och jämna ytor.
- Efter lyftet, lasten måste stödjas omedelbart på annat lämpligt sätt.
- Flytta inte eller dra fordonet när det är på domkraften.
- Lyft bara på delar av fordonet som anges av tillverkaren.
- Endast tillbehör och / eller adaptrar från tillverkaren ska användas.
- Inga förändringar av domkraften får göras.
- Underlåtenhet att följa dessa varningar kan leda till skador på domkraften och/eller fel som resulterar i
personskador eller skador på egendom.
- Inspektera före varje användning.
- Det är förbjudet att använda domkraft för att lyfta upp personer.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
DETALJLISTOR

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Objekt nr.
Beskrivning
Kvantit
et
1
bas
1
2
kula
2
3
tätning
1
4
bricka
1
5
bricka
1
6
växel
1
7
M10 mutter
1
8
anslutningsstång
1
9
bricka 10
1
10
mutter
1
11
ring
1
12
ventil
1
13
U bricka
1
14
O-ring
1
15
skål ring
1
16
kolvhuvud
1
17
kolv
1
18
reservoar
1
19
cylinder
1
20
skyddshalt
1
21
O-ring
1
22
huvudkolv
1
23
O-ring
1
24
bricka
1
25
pumpkolv
1
26
ring
1
27
plugg
1
28
kula
1
29
skruv
1
30
säkerhetsfjäder
1
31
O-ring
1
32
fjäderbas
1
33
kula
1
34
ring
1
35
skruv M18*12
1
36
O-ring
1
37
fjäder
1
38
pinne
1
39
bricka
1
40
säkerhetshatt
1
41
förbindningsblock
1
42
dragfjäder
1

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Objekt
nr.
Beskrivning
Kvantitet
Objekt
nr.
Beskrivning
Kvantitet
1
lyftarm
1
15
bricka 18
2
2
handtag
1
16
bricka
2
3
handtagsfäste
1
17
axel för handtagsfäste
(vänster)
1
4
handtag insexskruv
1
18
axel
1
5
handtagshållartapp
1
19
bricka 25
2
6
ram
1
20
länkaxel
2
7
bricka 12
3
21
bricka
2
8
mutter M12
2
22
bricka 16
2
9
skruv M12*25
2
23
mutter M16
2
10
bakre hjul
2
24
sadel
1
11
stång
1
25
bricka 19
2
12
kraftenhet
1
26
framhjul
2
13
torsionsfjäder
1
27
oljepåfyllning
1
14
axel för
handtagsfäste
1
28
bricka 30
2
