Haklift NOSP1000HU User manual

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Rev. 20200310
ORIGINAL INSTRUCTIONS
KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA
ÖVERSÄTTNING AV ORIGINAL BRUKSANVISNING

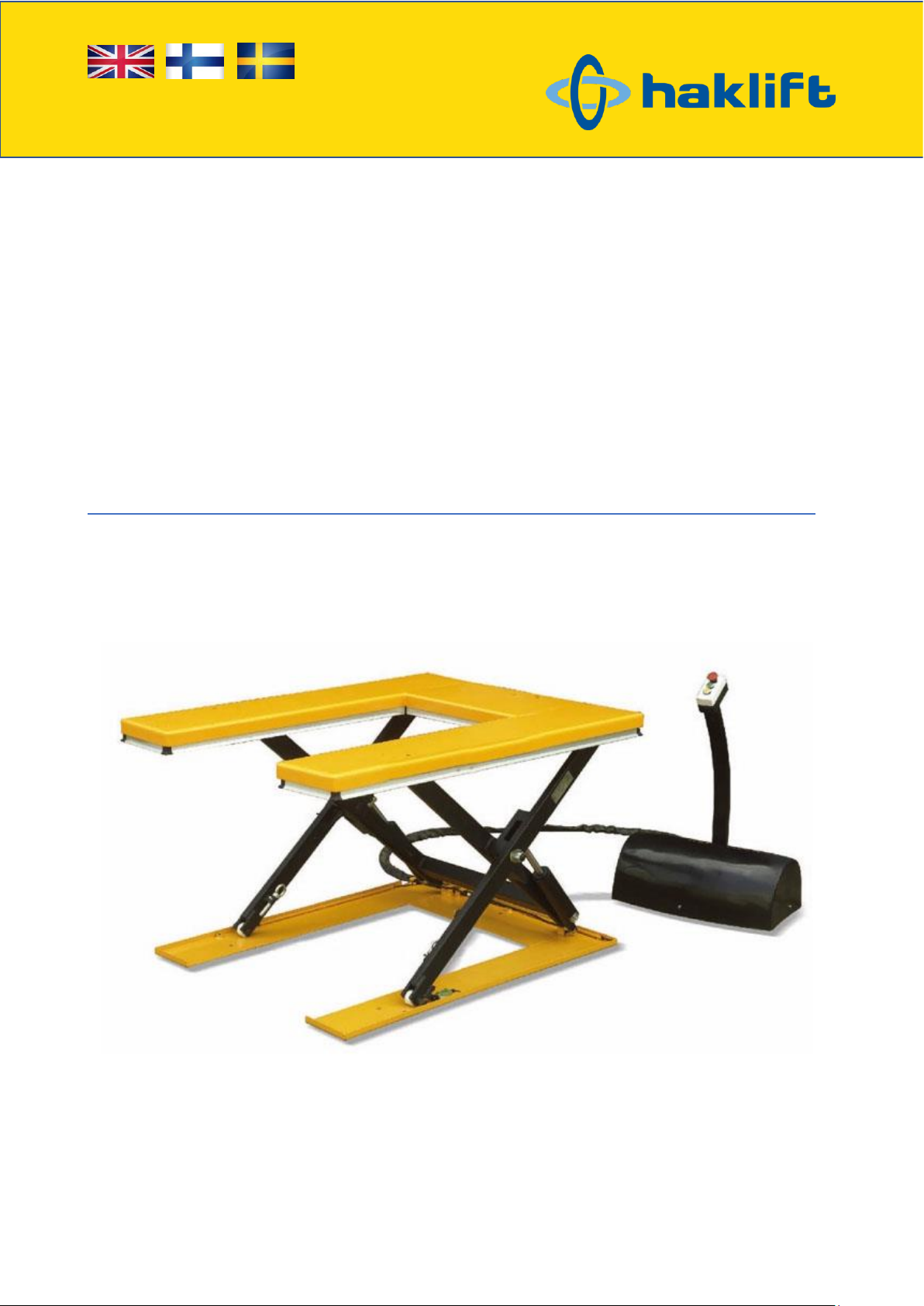

ELECTRO-HYDRAULIC LIFTING TABLE, U-MODEL
SÄHKÖHYDRAULINEN NOSTOPÖYTÄ, U-MALLI
ELEKTRISKT LYFTBORD, U-MODELL
NOSP1000HU

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Note: Operator/Owner must read and understand this instruction manual before using the product. Incorrect
use may lead to personal injury or property damage. To be used only by skilled and competent personnel.
Retain this manual for future reference.
SPECIFICATIONS
Model
NOSP1000HU
Capacity (kg)
1000
Collapsed height (mm)
85
Max. height (mm)
860
Platform length (mm)
1450
Platform width (mm)
1140
Approx. lifting time when loaded, rated capacity
≤ 25
Motor
Output (W)
750
Voltage (V)
380
Revolution (r/min)
1400
Protection class
IP54
Insulation class
F.
Net weight (kg)
280
SAFETY INSTRUCTIONS AND WARNINGS (If operating the lifting table improperly, a person may be
seriously injured. Therefore, operate properly according to the following instruction.)
•Read and thoroughly understand this instruction manual completely before using. Follow
all safety instructions strictly.
•It is necessary to check all safety devices before operation. Do not use the lifting table if
any malfunction or fault/damage is found.
•Make sure that there are no obstacles in the working area.
•Do not put foot, hand or any other part of the body in scissor mechanism, through frame
or under the platform.
•Unscrew the lifting eyes from the base frame before working on the lifting table.
•Do not overload the lifting table. Load should be distributed on the table according to
relevant load distribution chart. Ensure the balance of the load.
•Pay attention that the local voltage and frequency is as same as the input specification of
the lifting table.
•Use the lifting table on flat and solid ground.
•All the electrical connection and disconnection operations must be carried out by skilled
and competent person.
•While operating, it is forbidden to contact the moving parts of the lifting table.
•When the lifting table is moving, it is forbidden to adjust or to move the load.
•It is forbidden to lift the load, which perhaps does harm to a person or other object.
•It is forbidden to operate the lifting table while a person is under the table.
•Do not adjust the safety valve of the hydraulic power pack.
•It is forbidden to operate the lifting table if there is even a small structure distortion.
•Do not use in explosive or flammable place.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
SAFETY INSTRUCTIONS AND CAUTIONS (If operating the lifting table improperly, a person may be
injured. Therefore, operate properly according to the following instruction.)
•The lifting table is a movable lifter designed to lift or lower a rated load. Do not use it for
other purpose.
•Do not allow a person to operate the lifting table, who does not understand its operation.
•It is forbidden to modify the lifting table without manufacturer’s written admission.
•It is necessary to use the spare parts designated by manufacturer.
•Make sure to keep a distance between the table and ambient objects enough to operate
the lifting table safely.
•Keep the hydraulic system in clean and safe condition.
•The hydraulic power pack features an electric lowering control. The coils must be fed with
the required voltage as described on those coils. The power supply voltage should not
exceed ±10% of the rated required voltage.
•Always do maintenance and routine check while the lifting table is unloaded.
•The lifting table is not waterproof and should be used in a dry environment.
DAILY INSPECTION
A daily inspection is an effective way to detect a malfunction or fault on the lifting table. Before operation,
check the lifting table according to the following points. Remove the table from service if any malfunction
or defect is found.
•Check all the terms of SAFETY INSTRUCTIONS AND WARNINGS/CAUTIONS.
•Check that all markings (warning, caution, capacity etc.) are clearly legible.
•Check the lifting table for scratches, bending or cracks.
•Check smooth movement of the table.
•Check if there is any hydraulic oil leakage.
•Check the vertical creep of the table.
•Check if all the bolts and nuts are firmly tightened.
OPERATING THE LIFTING TABLE
LOADING
•The maximum capacity of the lifting table is 1000 kg. Load should be distributed equally
on the lifting table, do not load partially or concentrically. Ensure the balance of the loading.
LIFTING THE TABLE
•Screw and loose emergency stop switch.
•Push the UP button and power pack starts to work to lift the load.
•Loose the UP button and power pack stops working.
LOWERING THE TABLE
•Push the DOWN button and the table will lower.
•Loose the DOWN button and the table will stop.
NOTE
•The table is equipped with an aluminum guard to avoid accidental danger.
•If aluminum guard strikes an object while the table lowers, stop operation and check the
lifting table. After making sure there is no abnormality, strike the UP button slightly and
then the electric system will function as before.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
EMERGENCY STOP
•There are two methods of emergency stop as follows:
oPush down the emergency stop switch and the movement of the table stops.
oStrike the aluminum guard upward and the movement of the table also stops.
TRANSPORTATION
•If necessary, the lifting table can be transported with attached ringbolts.
oPay attention to the maximum capacity of the lifting equipment to be used.
oStore the ringbolts appropriately.
MOTOR WORKING TIME
•Motors can work long hours.
SERVICE INSTRUCTIONS
•Do a routine check of fasteners, packing and oil leaking.
•Do a routine check of the function of the lifting table.
•Before servicing the lifting table, make sure to turn off the AC power supply.
•After service it is necessary to check the function of the lifting table again.
•ONLY qualified personnel can do service work.
•Do a routine check of the micro-switches on the safety guard.
•Do a routine check of the hydraulic system by listening its noise, touch motor’s surface.
Caution: It is necessary to turn off the AC power supply before touching motor’s surface.
•Pay attention to clean or even replace the oil filter after operating for a long time.
•Appropriate lubrication is necessary to make the lifting table work smoothly and to prolong
the service life.
•Following table is recommended to service the lifting table periodically.
•Before service it is necessary to screw the two eyebolts into the relevant screw-holes on
the basis when the table is in the highest position, lest the table lowers accidentally.
Content
After every 500 hours’
workingorevery3
monthslater
Afterevery2000
hours’ working or
everyyear
Check oil level of oil tank
x
Check the cleanliness of oil filter
x
Fasten all the connecting parts again
x
Check wear and tear of pressure oil pipes
x
Check hydraulic cylinder
x
Fix main parts tightly again
x
Check the function of micro-switches
x
Check whole working state of the lifting
table
x
Lubricate all the joints and pivot points
x
Check wear and tear of all axial bushes
x
Replace hydraulic oil for the first time
Accumulated working ten hours’
Replace hydraulic oil
x
Check oil leaking
x
Remark: “x”stands for proceeding the item.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
TROUBLE SHOOTING
Note: Before service it is necessary to screw the two eyebolts into the relevant screw-holes on the basis when
the table is in the highest position, lest the table lowers accidentally.
Trouble
Cause
Remedy
Table cannot
lift while motor
works
normally.
-Eyebolt has not been
removed
-AC voltage phrases mistake
-Electromagnetic dysfunctions
-The table is overloaded
-Remove eyebolt
-Correct AC voltage phrase
-Check the function of
electromagnetic valve and repair
it
-Remove excessive load
Table cannot
lift and motor
does not work.
-Lowering limit switch (if
existed) damaged
-Replace limit switch
Table cannot
lower.
-Lowering limit switch or
micro-switch on safety guard
damaged
-Electromagnetic valve
dysfunctions
-Safety guard works
-Something wrong with electric
circuit board
-Eyebolt has not been
removed
-Replace lowering limit switch or
micro-switch.
-Check the function of
electromagnetic valve and repair
it
-Strike the UP button slightly
-Replace electric circuit board
-Remove eyebolt
Table’s legs
go over limit
position (if
existed) while
table lowers.
-Internal leaking in
electromagnetic valve
-Packing damaged in
hydraulic cylinder
-Repair electromagnetic valve
and if necessary, replace it
-Check and replace packing
Table cannot
reach the
highest
position.
-Oil not enough
-Limit switch damaged
-Fill enough oil
-Check and repair limit switch; if
necessary, replace it
The brand of oil is ISO HL32 (such as Rando oil R&O32, D.T.E. oil light, Turbo32)

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Tärkeää: laitetta käyttävän henkilökunnan on luettava ymmärtäen tämä käyttöohje ennen laitteen
käyttöönottoa. Vääränlainen käyttö voi johtaa vakaviin onnettomuuksiin, henkilövahinkoihin tai
omaisuusvaurioon. Vain pätevä ja ammattitaitoinen henkilökunta saa käyttää laitetta. Säilytä tämä käyttöohje
tulevaa tarvetta varten.
TEKNISET TIEDOT
Malli
NOSP1000HU
Kapasiteetti (kg)
1000
Korkeus ala-asennossa (mm)
85
Max. korkeus (mm)
860
Tason pituus (mm)
1450
Tason leveys (mm)
1140
Nostoaika noin, kuormitettuna, nimelliskuormitus
≤ 25
Moottori
Teho (W)
750
Jännite (V)
380
Kierrokset (r/min)
1400
Suojausluokka
IP54
Eristysluokka
F.
Nettopaino (kg)
280
TURVALLISUUSOHJEET JA VAROITUKSET (Laitteen väärinkäyttö voi johtaa vakavaan henkilövahinkoon.
Sen takia käyttöohjeita tulee noudattaa tarkasti.)
•Tutustu käyttöohjeisiin perusteellisesti ennen laitteen käyttöönottoa. Turvallisuusohjeita
tulee noudattaa tarkasti.
•Kaikki turvalaitteet tulee tarkistaa ennen käyttöä. Älä käytä pöytää, jos siitä löytyy pienikin
vika tai toimintahäiriö.
•Varmista, että työalueella ei ole esteitä.
•Älä laita jalkaa, käsiä tai muita vartalon osia pöydän saksimekanismiin, kehikon läpi tai
työtason alle.
•Ruuvaa nostosilmukat irti aluskehikosta ennen nostopöydän käyttämistä.
•Älä ylikuormita pöytää. Kuorma tulee jakaa tasaisesti pöydän päälle asiaankuuluvan
kuormitusjakaumakaavion mukaisesti. Varmista kuorman tasapaino.
•Varmista, että paikallinen jännite ja taajuus ovat samat kuin nostopöydälle määritellyt.
•Käytä nostopöytää tasaisella ja vakaalla alustalla.
•Ainostaan pätevät ja asiansa osaavat henkilöt saavat tehdä sähkötyöt.
•Nostopöydän liikkuviin osiin koskeminen käytön aikana on kielletty.
•Kuormaa ei saa liikuttaa pöydän ollessa liikkeessä.
•Kuormaa, jonka nostosta voi seurata vahinkoa henkilölle tai tavaralle, ei saa nostaa.
•Pöytää ei saa käyttää, jos sen alla on henkilö.
•Älä säädä hydraulivoimayksikön varoventtiiliä.
•Pöytää ei saa käyttää, jos siinä on pienikin rakenteellinen vääristymä.
•Älä käytä pöytää räjähdysvaarallisessa tai syttymisherkässä paikassa.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
TURVALLISUUSOHJEET JA HUOMIOT (Laitteen väärinkäyttö voi johtaa henkilövahinkoon. Sen takia
käyttöohjeita tulee noudattaa tarkasti.)
•Nostopöytä on suunniteltu nostamaan ja laskemaan kuormia. Älä käytä sitä muuhun
tarkoitukseen.
•Vain asiantuntevat työntekijät saavat käyttää nostopöytää.
•Nostopöytään ei saa tehdä muutoksia ilman valmistajan kirjallista lupaa.
•Varaosina saa käyttää vain valmistajan ilmoittamia osia.
•Varmista, että pöydän ja ympäröivien tavaroiden välillä on tarpeeksi tilaa pöydän
käyttämiseksi turvallisesti.
•Pidä hydraulijärjestelmä puhtaana ja turvallisena käyttää.
•Hydraulivoimayksikössä on mukana sähköinen laskuohjaus. Käämeihin on merkitty niiden
tarvitsema jännite. Sitä tulee noudattaa. Virtalähteen jännite ei saa ylittää ±10%
nimellisjännitteen rajoja. Käämiin tulee johtaa niille ilmoitettu sopiva jännite.
•Suorita aina huolto ja rutiinitarkastus kuorman purkamisen jälkeen, EI kuormitettuna.
•Nostopöytä ei ole vedenpitävä ja sitä tulee käyttää kuivassa ympäristössä.
PÄIVITTÄISET TARKASTUKSET
Päivittäinen tarkastus on tehokas tapa huomata pöydässä oleva toimintahäiriö tai vika. Tarkista
nostopöydästä seuraavat asiat ennen käyttöä:
•Tarkista, että kaikki TURVALLISUUSOHJEIDEN JA VAROITUSTEN/HUOMIOIDEN
kohdat täyttyvät.
•Tarkista, että kaikki merkinnät (varoitukset, vaara, kapasiteetti, jne.) näkyvät selvästi.
•Tarkista nostopöytä naarmujen, vääntymien tai murtumien varalta.
•Tarkista pöydän sujuva liikkuvuus.
•Tarkista hydrauliöljyvuotojen varalta.
•Tarkista pöydän pystysuuntainen vajonta.
•Tarkista, että kaikki pultit ja mutterit ovat kiristetty tiukasti.
NOSTOPÖYDÄN KÄYTTÖ
KUORMAUS
•Nostopöydän enimmäisnostokapasiteetti on 1000 kg. Kuorma tulee jakaa pöydälle
tasaisesti ja varmistaa kuormauksen hyvä tasapaino.
PÖYDÄN NOSTAMINEN
•Vapauta hätäpysäytyskytkin.
•Paina UP -painiketta ja voimayksikkö alkaa nostaa kuormaa.
•Paina UP -painiketta kevyemmin ja voimayksikkö pysähtyy.
PÖYDÄN LASKEMINEN
•Paina DOWN -painiketta ja pöytä laskeutuu.
•Lopettamalla DOWN -painikkeen painamisen, pöytä pysähtyy.
TÄRKEÄÄ
•Pöytä on varustettu alumiinirajoittimella vaaratilanteiden välttämiseksi.
•Jos alumiinireunus osuu johonkin pöytää laskettaessa, lopeta operointi ja tarkista
nostopöytä. Kun olet varmistanut, ettei mikään ole vaurioitunut, paina UP-painiketta
hieman ja sähköjärjestelmä toimii taas normaalisti.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
HÄTÄPYSÄYTYS
•Hätäpysäytystapoja on kaksi. Ne ovat seuraavat:
oPainamalla hätäpysäytysnappia pöytä pysähtyy.
oLyömällä alumiinireunusta ylöspäin pöytä pysähtyy.
KULJETUS
•Tarvittaessa pöytää voidaan kuljettaa siihen kiinnitetyistä silmukkapulteista.
oOta huomioon nostolaitteen enimmäisnostokapasiteetti.
oSäilytä silmukkapultit asianmukaisella tavalla.
MOOTTORIN TOIMINTA-AIKA
•Moottorit pystyvät työskentelemään pitkiä toiminta-aikoja.
HUOLTO-OHJEET
•Tarkista kiinnittimet, kotelo ja öljyvuodot säännöllisesti.
•Tarkista nostopöydän toiminta säännöllisesti.
•Ennen pöydän huoltotöiden aloittamista varmista, että se on kytketty pois virtalähteestä.
•Huollon jälkeen pöydän asianmukainen toiminta on tarkistettava uudestaan.
•VAIN pätevä henkilökunta saa tehdä huoltotöitä.
•Tarkista suojareunuksen mikrokytkimet säännöllisesti.
•Tarkista hydraulijärjestelmä kuuntelemalla sen ääniä sekä koskemalla moottorin pintaa.
Huomio: Virtalähde pitää olla kytkettynä pois ennen kuin moottorin pintaa kosketaan.
•Kiinnitä huomiota öljysuodattimen puhdistukseen tai jopa uusimiseen, kun pöytä on ollut
pitkään käytössä.
•Asianmukainen voitelu on tarpeen nostopöydän sujuvan toiminnan ja pitkän käyttöiän
takaamiseksi.
•Alla oleva taulukkoa suositellaan käytettäväksi säännöllisten huoltojen yhteydessä.
•Ennen huoltoa on tarpeen ruuvata kaksi silmukkapulttia asiaankuuluviin rungon reikiin
pöydän ollessa korkeimmassa asennossa, jotta pöytä ei laskeudu vahingossa.
Toimenpide
Joka500.käyttötyötunti
taijoka3.kuukausi
Joka2000.
käyttötyötunti
taikerranvuodessa
Tarkista tankissa olevan öljyn määrä
x
Tarkista öljysuodattimen puhtaus
x
Kiinnitä kaikki liitososat uudestaan
x
Tarkista paineöljyputkien kuluma
x
Tarkista hydrauliikkasylinteri
x
Kiinnitä pääosat tiukasti uudestaan
x
Tarkista mikrokytkinten toiminta
x
Tarkista koko nostopöydän toiminta
x
Voitele kaikki nivelet ja nivelkohdat
x
Tarkista aksiaaliholkkien kuluma
x
Vaihda hydrauliikkaöljy ensimmäistä kertaa
Kertynyt 10 työtuntia
Vaihda hydrauliikka öljy
x
Tarkista öljyvuotojen varalta
x
Huomio: “x” tarkoittaa suoritettavaa osaa.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
VIANMÄÄRITYS
Tärkeää: Ennen huoltoa on tarpeen ruuvata kaksi silmukkapulttia asiaankuuluviin rungon reikiin pöydän
ollessa korkeimmassa asennossa, jotta pöytä ei laskeudu vahingossa.
Vika
Syy
Toimenpide
Pöytä ei
nouse, vaikka
moottori toimii
normaalisti.
-Silmukkapulttia ei ole
poistettu
-Virtajännitevaiheissa virhe
-Elektromagneettiset
toimintahäiriöt
-Pöytä on ylikuormitettu
-Poista silmukkapultti
-Korjaa virtajännitevaihe
-Tarkasta sähkömagneettisen
venttiilin toiminta ja korjaa se
-Poista liiallinen kuorma
Pöytä ei nouse
eikä moottori
toimi.
-Laskun rajakatkaisin (jos
asennettu) on viallinen
-Vaihda rajakytkin
Pöytä ei laske.
-Laskun rajakytkin tai
turvareunan mikrokytkin on
viallinen
-Sähkömagneettiventtiilin
toimintahäiriö
-Turvareuna toimii
-Sähköisessä piirilevyssä on
jotain vikaa
-Silmukkapulttia ei ole
poistettu
-Vaihda laskun rajakytkin tai
mikrokytkin.
-Tarkista sähkömagneettiventtiilin
toiminta ja korjaa se
-Paina UP -painiketta kevyesti
-Vaihda sähköinen piirilevy
-Poista silmukkapultti
Pöydän jalat
ylittävät
ääriasennon
(jos olemassa)
pöytää
laskettaessa.
-Sisäinen vuoto
sähkömagneettiventtiilissä
-Hydraulisylinterin kotelo on
vioittunut
-Korjaa sähkömagneettiventtiili ja
vaihda se tarvittaessa
-Tarkista ja vaihda kotelo
Pöytä ei nouse
korkeimpaan
mahdolliseen
asentoon.
-Öljyä ei ole tarpeeksi
-Rajakytkin on rikkoutunut
-Lisää öljyä riittävästi
-Tarkasta ja korjaa rajakytkin,
tarvittaessa vaihda se
Öljytyyppi on ISO HL32

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Obs: Operatören måste läsa och förstå den här bruksanvisningen innan användning av produkten. Felaktig
användning kan leda till allvarlig personskada eller egendomsskada. Får endast användas av kompetent
personal. Behåll denna bruksanvisning för framtida behov.
SPECIFIKATIONER
Modell
NOSP1000HU
Kapacitet (kg)
1000
Höjd, sänkt (mm)
85
Max. höjd (mm)
860
Plattformens längd (mm)
1450
Plattforms bredd (mm)
1140
Ungefärlig lyfttid vid lastning, nominell kapacitet
≤ 25
Motor
Output (W)
750
Spänning (V)
380
Rotation (r/min)
1400
Skyddsklass
IP54
Isoleringsklass
F.
Nettovikt (kg)
280
SÄKERHETSINSTRUKTIONER OCH VARNINGAR (Missbruk av enheten kan leda till allvarlig personskada.
Därför måste bruksanvisningen följas noggrant.)
•Läs och förstå den här bruksanvisning innan användning. Följ alla säkerhetsinstruktioner
noggrant.
•Alla säkerhetsanordningar måste kontrolleras innan drift. Använd inte lyftbordet om något
fel upptäcks.
•Se till att det inte finns några hinder i arbetsområdet.
•Placera inte foten, handen eller någon annan kroppsdel i saxmekanismen, genom ramen
eller under arbetsbänken.
•Skruva loss lyftöglorna från botten av ramen innan användning av lyftbordet.
•Överbelasta inte lyftbordet. Lasten ska fördelas på bordet enligt relevant tabell för
belastningsfördelning. Se till att lasten är I balans.
•Var uppmärksam på att den lokala spänningen och frekvensen är densamma som
specifikationen för lyftbordet.
•Använd lyftbordet på platt och fast mark.
•Allt arbete på elektrisk anslutning och frånkoppling måste utföras av kvalificerad och
kompetent personal.
•Under drift är det förbjudet att röra vid lyftbordets rörliga delar.
•När lyftbordet rör sig är det förbjudet att justera eller flytta på lasten.
•Det är förbjudet att lyfta en last som skadar en person eller annat föremål.
•Det är förbjudet att använda lyftbordet när en person befinner sig under lyftbordet.
•Justera inte säkerhetsventilen i hydraulaggregatet.
•Det är förbjudet att använda lyftbordet om det finns en förvrängning i strukturen.
•Använd inte på en plats där det finns risk för explosion eller brand.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
SÄKERHETSINSTRUKTIONER OCH ANMÄRKINGAR (Missbruk av enheten kan leda till personskada.
Därför måste bruksanvisningen följas noggrant.)
•Lyftbordet är en rörlig hiss som är utformad för att lyfta och sänka en nominell last. Använd
den inte för ett annat ändamål.
•Låt inte en person som inte är bekant med användningen av lyftbordet använda det.
•Det är förbjudet att modifiera lyftbordet utan skriftligt tillstånd från tillverkaren.
•Endast reservdelar som skapats av tillverkaren ska användas.
•Se till att ha tillräckligt med avstånd mellan lyftbordet och omgivande föremål för säker
användning av lyftbordet.
•Behåll det hydrauliska systemet i ett rent och säkert skick.
•Det hydrauliska kraftpaketet har en elektrisk sänkningskontroll. Rullarna måste matas med
spänningen beskriven på rullarna. Försörjningsspänningen ska inte överstiga ± 10 % av
märkspänningen.
•Utför alltid underhåll och rutinkontroller med ett olastat lyftbord.
•Lyftbordet är inte vattentätt utan bör användas i torr miljö.
DAGLIG INSPEKTION
Daglig inspektion är ett effektivt sätt att upptäcka funktionsfel och fel hos lyftbordet. Kontrollera lyftbordet
före drift enligt följande punkter. Produkten måste tas bort från service om något fel upptäcks.
•Kontrollera enligt punkterna i SÄKERHETSINSTRUKTIONER OCH
VARNINGAR/ANMÄRKINGAR.
•Kontrollera att alla markeringar (varning, kapacitet m.m.) är läsbara.
•Kontrollera efter repor, böjningar och sprickor i lyftbordet.
•Kontrollera att lyftbordet har en smidig rörelse.
•Kontrollera om det finns läckage av hydraulolja.
•Kontrollera den vertikala krypningen hos lyftbordet.
•Kontrollera att bultar och muttrar är ordentligt åtdragna.
ANVÄNDNING AV LYFTBORDET
LASTNING
•Den maximala kapaciteten är 1000 kg. Lasten ska fördelas jämnt på lyftbordet. Se till att
lasten balanseras.
LYFTA LYFTBORDET
•Skruva och lossa nödstoppsbrytaren.
•Tryck UPP-knappen och hydraulaggregatet börjar lyfta lasten.
•Släpp UPP-knappen och hydraulaggregatet stannar.
SÄNKNING AV LYFTBORDET
•Tryck NER-knappen och lyftbordet kommer sänkas.
•Släpp NER-knappen och lyftbordet stannar.
OBS
•Bordet är utrustat med ett aluminiumskydd för att undvika oavsiktlig fara.
•Avbryt användningen och kontrollera lyftbordet om aluminiumskyddet träffar ett föremål
medan bordet sänks. Tryck UPP-knappen efter att ha säkerställt att det inte finns någon
defekter och det elektriska systemet kommer fungerar som tidigare.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
NÖDSTOPP
•Det finns två metoder för nödstopp:
oTryck ner knappen för nödstopp och lyftbordet stannar.
oSlå aluminiumskyddet uppåt och lyftbordet stannar.
TRANSPORT
•Om nödvändigt kan lyftbordet transporteras med bifogade ringbultar.
oVar uppmärksam på den maximala kapaciteten för lyftutrustningen som ska
användas.
oLagra ringbultarna på lämpligt sätt.
MOTORNS ARBETSTID
•Motorer kan arbeta långa timmar.
SERVICEINSTRUKTIONER
•Utför rutinmässig kontroll av fästanordningar, packningar och efter oljeläckage.
•Utför rutinmässig kontroll av lyftbordets funktion.
•Lyft upp lyftbordet och se till att stänga av nätaggregatet innan service.
•Efter service måste lyftbordets funktion kontrolleras igen.
•ENDAST kvalificerad personal får utföra servicearbeten.
•Utför rutinmässig kontroll av mikrobrytarna på säkerhetsskyddet.
•Utför rutinmässiga kontroller av hydraulsystemet genom att lyssna på dess ljud och vidröra
motorns yta.
Varning: Det är nödvändigt att stänga av nätaggregatet före beröring av maskinens yta.
•Var uppmärksam på att rengöra eller byta ut oljefilter efter lång tids användning.
•Lämplig smörjning är nödvändigt för enkel drift av lyftbordet och en lång livslängd.
•Det är rekommenderat att underhålla lyftbordet regelbundet.
•Innan service är det nödvändigt att skruva två ögonbultar i relevanta skruvhål på
basen när bordet är i högsta läge, så att bordet inte sänks av misstag
Innehåll
Efter 500 timmars
användning eller
var tredje månad
Efter 2 000
timmars
användning eller
varje år
Kontrollera oljenivån hos oljetanken
x
Kontrollera renheten hos oljefiltret
x
Fäst alla de anslutna delarna igen
x
Kontrollera slitage hos oljetrycksrör
x
Kontrollera hydraulisk cylinder
x
Dra åt huvuddelarna igen
x
Kontrollera funktionen hos mikrobrytare
x
Kontrollera hela drifttillståndet hos
lyftbordet
x
Smörj alla leder och svängpunkter
x
Kontrollera efter slitage hos alla axiella
delar
x
Byt ut den hydrauliska oljan för första
gången
Ackumulerad drift är tio timmar
Byt ut den hydrauliska oljan
x
Kontrollera efter oljeläckage
x
Anmärkning: “x” står för att fortsätta föremålet.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
FELSÖKNING
Obs: Innan service är det nödvändigt att skruva två ögonbultar i relevanta skruvhål på basen när bordet
är i högsta läge, så att bordet inte sänks av misstag
Fel
Orsak
Lösning
Bordet kan
inte lyftas
medan motorn
fungerar
normalt.
-Ögonbult har inte tagits bort
-Fel hos AC-spänningsfaser
-Elektromagnetiska defekter
-Bordet är överbelastat
-Ta bort ögonbult
-Korrigera AC-spänningsfas
-Kontrollera funktionen hos den
elektromagnetiska ventilen och
reparera den
-Ta bort överbelastning
Bordet kan
inte lyftas och
motorn
fungerar inte.
-Sänkande gränsbrytare (om
finns) skadad
-Byt ut gränsbrytare
Lyftbordet
sänks inte.
-Sänkande gränsbrytare eller
mikrobrytare på
säkerhetsskyddet är skadat
-Elektromagnetisk ventil är
dysfunktionell
-Säkerhetsskydd används
-Något är fel med det
elektriska kretskortet
-Öglebult har inte tagits bort
-Byt ut sänkande gränsbrytare
eller mikrobrytare.
-Kontrollera funktionen hos den
elektromagnetiska ventilen och
reparera den
-Tryck UPP-knappen
-Byt ut det elektriska kretskortet
-Ta bort öglebult
Bordets ben
överskrider
gränsläget
(om finns) när
bordet
sänktes.
-Inre läckage i
elektromagnetisk ventil
-Packning skadad i hydraulisk
cylinder
-Reparera elektromagnetisk ventil
eller byt ut den om nödvändigt
-Kontrollera och byt ut packning
Lyftboret kan
inte nå sin
högsta
position.
-Inte tillräckligt med olja
-Gränsbrytaren är skadad
-Fyll på med olja
-Kontrollera och reparera
gränsbrytaren, byt ut den om
nödvändigt
Oljans varumärke är ISO HL32

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

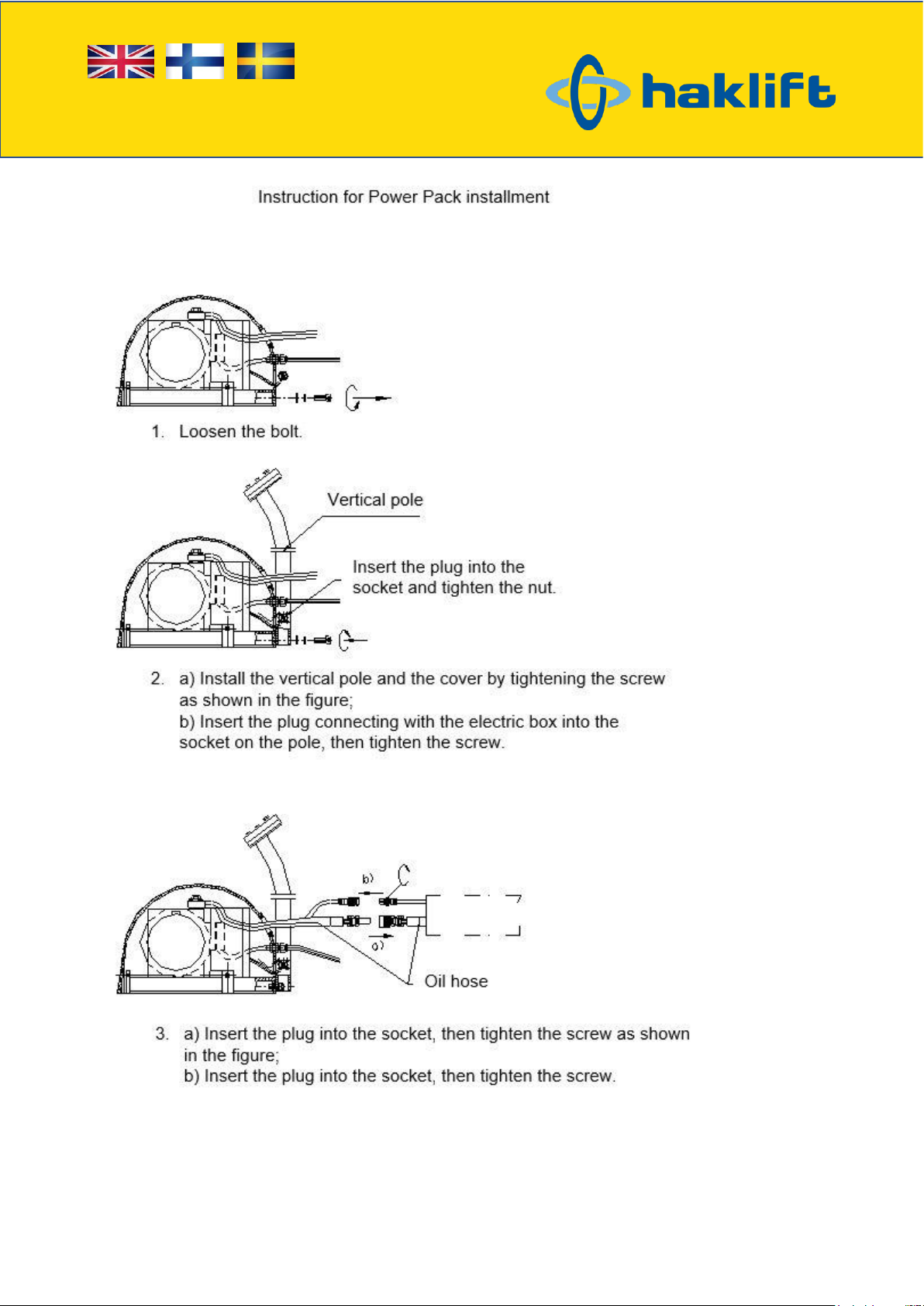

HYDRAULIC CIRCUIT & ELECTRIC PRINCIPLE DIAGRAMS
HYDRAULIIKKA- JA SÄHKÖPIIRIIN KYTKENTÄKAAVIOT
HYDRAULISK KRETS & ELEKTRISKT PRINCIPSCHEMAN

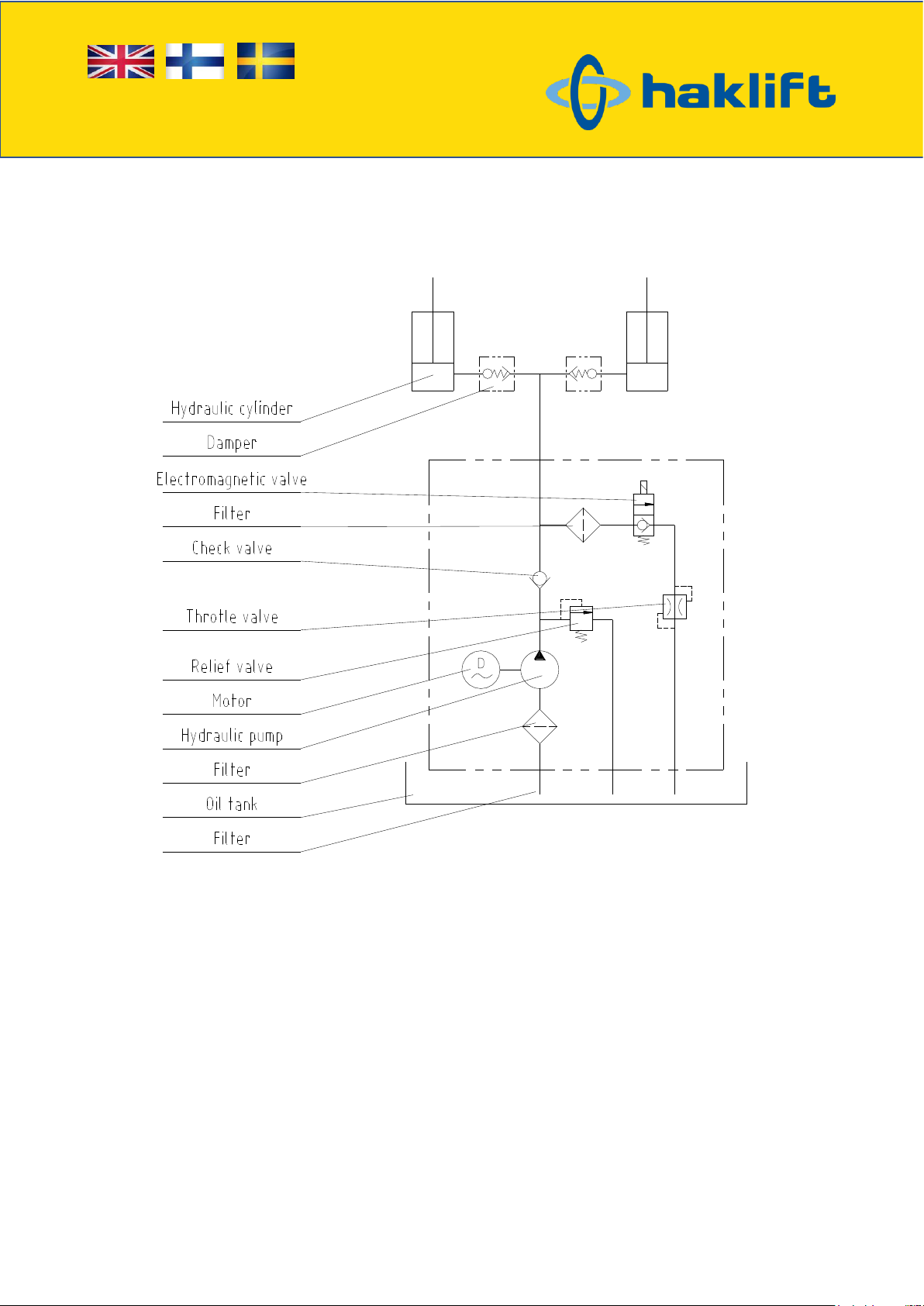

Fig. / Kuva / Bild 1. Hydraulic circuit / Hydrauliikkapiiri / Hydraulisk krets.
(Hydraulic cylinder –Hydraulisylinteri –Hydraulisk cylinder
Damper –Vaimennin –Spjäll
Electromagnetic valve –Sähkömagneettinen venttiili –Elektromagnetisk ventil
Filter –Suodatin –Filter
Check valve –Takaiskuventtiili –Backventil
Throtle valve –Kuristusventtiili –Reducerventil
Relief valve –Varoventtiili –Säkerhetsventil
Motor –Moottori –Motor
Hydraulic pump –Hydraulipumppu –Hydraulisk pump
Filter –Suodatin –Filter
Oil tank –Öljytankki –Oljetank
Filter –Suodatin –Filter)

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International

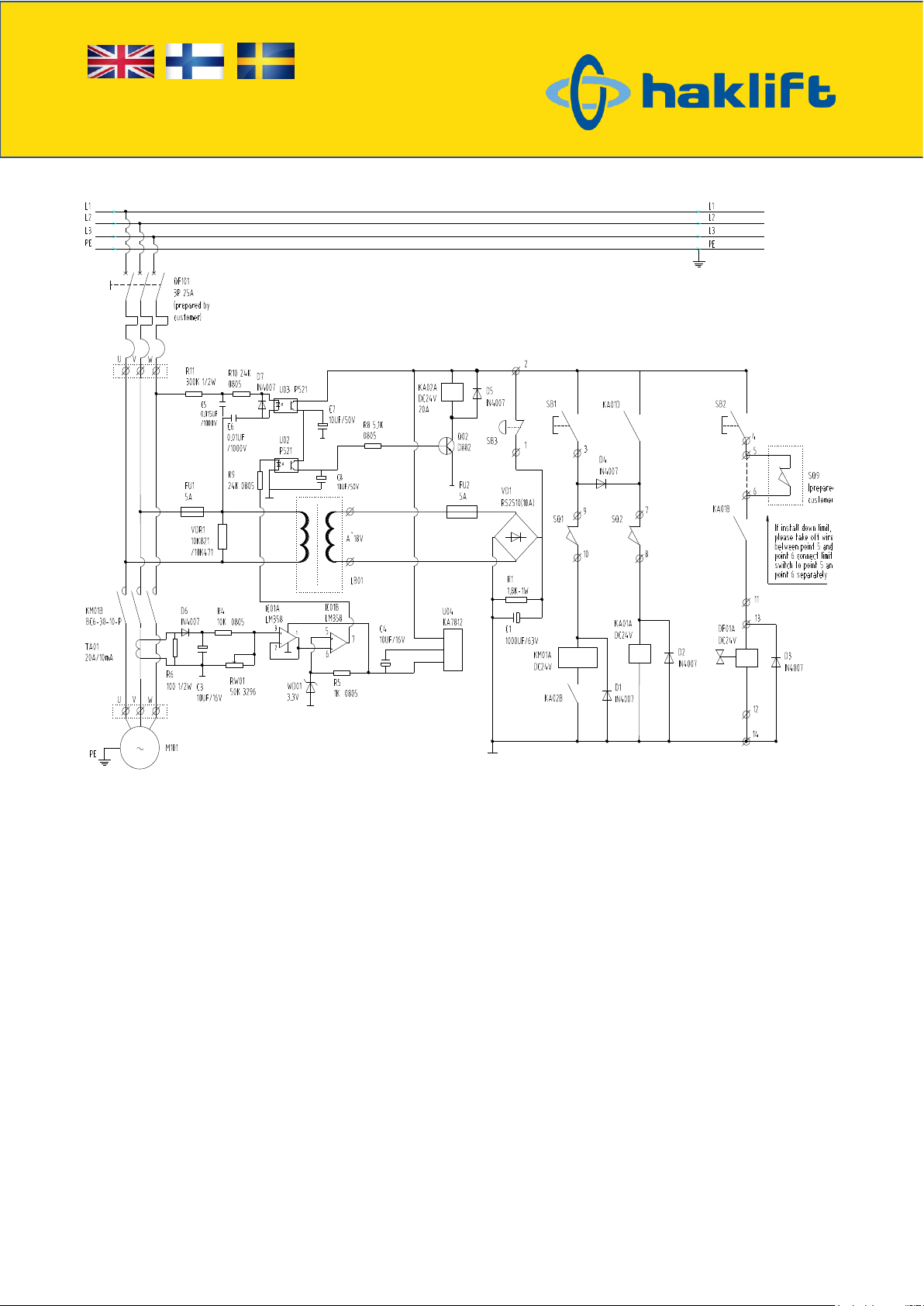

Fig. / Kuva / Bild 2. Electric Principle Diagram (3 P) / Sähköpiiriin kytkentäkaavio (3 V) / Elektriskt
principdiagram (3 F).

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
No.
Nro.
Nr.
Type
Tyyppi
Typ
Name
Nimi
Namn
Description
Kuvaus
Beskrivning
Qty.
Lkm.
St.
1
LB01
Control powertransformer
DF30-110V-460V/0-24V 50VA
1
2
F1 F2
Fast melter
5A
2
3
VD1
Rectifier
RS-2510
1
4
VDR1
Voltage dependent resistor
10K/471 10K/821
1
5
R1
Resistor
1.8K/1W
1
6
C1
Electrolytic condenser
1000uF/63V
1
7
KM01
AC contactor
BC-30-10
1
8
KA1 KA2
Middle relay
SRC-24VDC-SH
2
9
D1 D2 D3 D4 D5 D6 D7
Silicon rectifying diode
IN4007
7
10
DF01
Electromagnetic valve
DC24V
1
11
SB3
Emergency stop button
XB2-ES542C+ZB-BY9101
1
12
SB2
Down button
XB2-BA21C
1
13
SB1
Up button
XB2-BA21C
1
14
SQ1
Up limit switch
D4V-8108Z
1
15
SQ2
Safety switch
2
16
SQ9
Down limitswitch
D4V-8108Z (Prepared by customer)
1
17
M101
Pump motor
1
18
QF101
Circuit breaker
C45N3P 25A (Prepared by customer)
1
19
R6
Resistor
100/0.5w
1
20
R4
Resistor
10K/0805
1
21
R5
Resistor
1K/0805
1
22
RW01
Rheostat
50K
1
23
WD01
Stabilovolt tube
3.3V
1
24
C3 C4 C7 C8
Electrolytic condense
10uf/50V 10uf/16V
3
25
IC01
Integrated circuit
LM358
1
26
U04
Integrated circuit
KA7812
1
27
U02 U03
Electric dipole
P521
2
28
TA01
Current transformer
20A
1
29
R9 R10
Resistor
24K/0805
2
30
R8
Resistor
5.1K/0805
1
31
R11
Resistor
300K/0.5W
32
C5 C6
Electrolytic condenser
0.015uF/1000V 0.01uF/1000V
2
33
Q02
Audion
D882
1

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Fig. / Kuva / Bild 3. Electric Principle Diagram (2 P) / Sähköpiiriin kytkentäkaavio (2 V) / Elektriskt
principdiagram (2 F).
