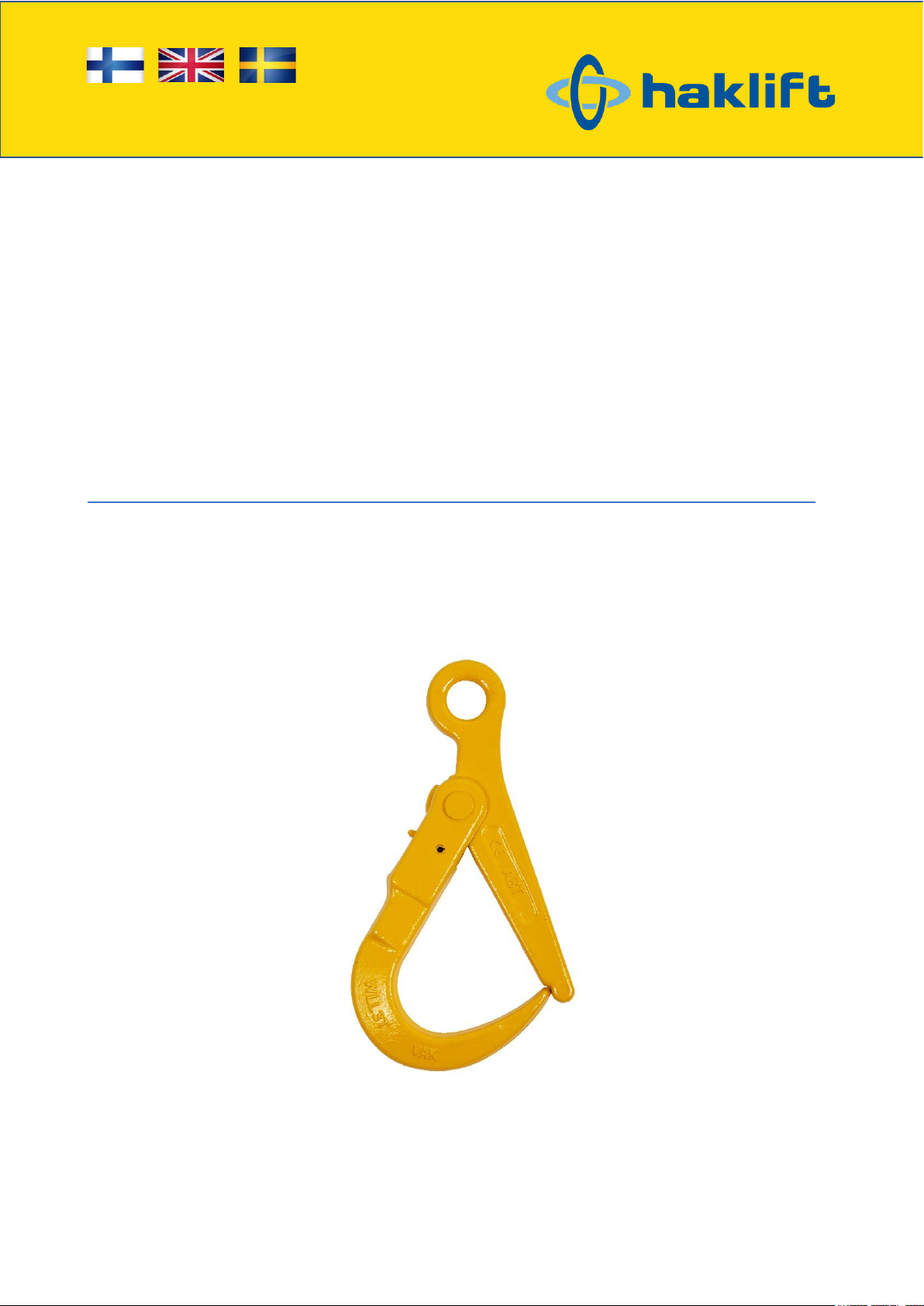

Haklift VAK3SUPER User manual

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Rev. 20220411
ALKUPERÄINEN KÄYTTÖOHJE
TRANSLATION OF THE ORIGINAL INSTRUCTIONS
ÖVERSÄTTNING AV ORIGINAL BRUKSANVISNING
SUPER-VARMUUSKOUKKU, LUOKKA 8
SUPER SELF-LOCKING HOOK, GRADE 80
SUPER-SÄKERHETSKROK, KLASS 8
VAK3SUPER

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Nämä Haklift-super-varmuuskoukut on suunniteltu asennettavaksi nostoketjuyhdistelmiin ja käytettäväksi
nostotarkoituksiin osana nostoapuvälinettä. Lue käyttöohje sekä voimassa olevat kansalliset käyttöä koskevat
asianmukaiset säännökset huolella ennen tuotteen käyttöönottoa. Haklift-super-varmuuskoukut on tarkoitettu
yhdistettäviksi muihin komponentteihin, jotka täyttävät vaadittavat normit ja direktiivit nostoketjuyhdistelmän
rakentamiseksi. Käyttöohje on oltava aina käyttäjän saatavilla, kunnes koukku poistetaan käytöstä.
Käyttöehdot:
•Tarkoitus: Pakkolukittuvat suurikitaiset super-varmuuskoukut toimivat kuorman kiinnikkeinä
nostoketjuyhdistelmissä. Varmuuskoukun salpa voidaan sulkea käsin, mutta koukku myös sulkeutuu
automaattisesti kuormattuna ja lukittuu koukun selkäpuolella olevan liipaisimen ansiosta. Lukitus saadaan
poistettua liipaisinta painamalla.
•Kuormitus: Kuormitus on sallittu ainoastaan pituussuunnassa ja sen tulee kohdistua koukun pohjaan
pyöristyssäteen keskikohtaan. Koukun tulee asettua kuormituksen suuntaisesti. Älä kuormita koukkua kärjellä.
Tuotteeseen merkittyä suurinta sallittua työkuormaa ei saa ylittää.
•Hyväksyttävä käyttölämpötila: -40°C - 200°C (201°C - 300°C 90% sallitusta työkuormasta; 301°C - 400°C 75%
sallitusta työkuormasta; yli 400°C ei sallittu).
•Iskevä kuormitus: Koukkua ei saa altistaa iskumaiselle, hakkaavalle tai heiluvalle kuormitukselle.
•Käyttö ja kokoonpano sallittu vain pätevän henkilön toimesta.
•Tarkastettava ennen jokaista käyttöä näkyvien vaurioiden varalta.
•Älä käytä elintarvikkeiden sekä kosmetiikka- tai lääketuotteiden kanssa äläkä altista syövyttäville aineille (esim.
hapoille).
•Älä käytä räjähdysvaarallisessa ympäristössä.
•Älä käytä mitään pintakäsittelyä, jolla on vahingollisia vaikutuksia materiaaleihin. Älä altista kohdetta lämmölle,
hitsaukselle tai poraukselle.
•Huolehdi aina, että varmuussalpa on kiinni ja lukittunut koukkua kuormitettaessa. Varmuussalpaa ei saa
kuormittaa nostoprosessin aikana.
•Varastointi: Säilytä tuote puhtaana, kuivana ja korroosiolta suojattuna.
Asennusohjeet:
Asennuksen saa suorittaa vain pätevä henkilö. 8-luokan Haklift-ketjukomponentit on tarkoitettu yhdistettäväksi vastaaviin
komponentteihin/ketjuihin. Super-varmuuskoukku kiinnitetään koukun silmästä ketjuun soveltuvan liitoslenkin avulla.
Nostoapuvälineiden, joiden osaksi komponentti liitetään, vaatimustenmukaisuus tulee todentaa direktiivin 2006/42/EY
mukaisesti.
Huolto, tarkastukset ja korjaukset:
•Huolto: 8-luokan Haklift-komponentit tulee puhdistaa säännöllisesti, kuivata märissä olosuhteissa käytön jälkeen
sekä suorata korroosiolta.
•Tarkastukset: Tuote tulee tarkastaa puhdistettuna. Tuote on tarkastettava ennen jokaista käyttöä näkyviltä
vahingoilta. Kerran vuodessa on pätevän henkilön toimesta tehtävä vuositarkastus sekä hyväksyntä. Tätä
ajanjaksoa täytyy lyhentää, mikäli käyttöolosuhteet sitä vaativat.
•Hylkäysperusteet:
oRikkoutuneet osat, epämuodostumat, lovet, kaikenlaiset halkeamat;
oMerkkejä koukun avautumisesta, esim. mikäli havaitaan aukeamaa koukun kidassa tai minkäänlaista
vääntymistä tuotteessa;
oMerkkejä altistumisesta korkeille lämpötiloille;
oEpäilyksiä tuotteen turvallisuudesta ja sen oikeasta toiminnasta;
oMikäli tuotteen kaikki merkinnät eivät ole luettavia;
oJos kulumista ja liiallista korroosiota ilmenee;
oJos avausmekanismi/liipaisin puuttuu tai ei toimi kunnolla.
•Korjaukset: Mahdollisia korjaustoimenpiteitä saa suorittaa vain pätevä henkilö. Hitsaus, lämpökäsittelyt sekä
taivutetun tuotteen suoristaminen eivät ole sallittua. Tarkastukset ja korjaukset on dokumentoitava ja vastaavat
raportit säilytettävä tuotteen elinkaaren ajan.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
These Haklift super self-locking hooks are designed for assembly of lifting chain slings and to be used for lifting purposes
as part of a lifting tool. Read the instruction manual as well as the relevant valid national norms for operating before using
the product. Haklift super self-locking hooks are to be combined with other components meeting required norms and
directives to build chain slings. The instruction manual must always be available to the user until the hook is discarded.
Conditions of use:
•Purpose: Super self-locking hooks with wide throat openingserve as an attachment of thechain sling to the load.
The safety catch can be closed by hand, but the hook also closes automatically when loaded and will be locked
by means of a trigger located on the back of the hook. The trigger needs to be pressed in order to open the hook.
•Load: The load must only be applied in the longitudinal direction and to the bottom of the hook on the center of
the radius. Hook shall be aligned in the direction of the load. Do not load the hook with the tip. Maximum working
load limit stated in the product markings shall not be exceeded.
•Admissible operating temperature: -40°C to 200°C (201°C - 300°C 90% of the WLL; 301°C - 400°C 75% of
the WLL; over 400°C not permitted).
•Impacts: The load must be applied without any impacts, sway or shock loading.
•To be used and assembled only by competent personnel.
•To be inspected before each use for visible signs of damage.
•DON’T use with food, cosmetics or pharmaceutical products. The product must not be subjected to severe
corrosive influences (e.g. acids).
•DON’T use in explosion-protected areas.
•DON’T apply any surface coating procedure with damaging effects on the materials and do not subject the product
to heat, welding or drilling processes.
•Always ensure that the safety catch is completely closed and locked when load is applied. The safety catch must
not be loaded during the lifting process.
•Storage: Product shall be stored cleaned, dried, protected from corrosion.
Assembly instructions:
Assembly may only be executed by a qualified person. Haklift grade 80 chain sling components are intended to be
combined with equivalent components/chains. Super self-locking hook is attached from the eye of the hook to the chain
by means of a suitable connecting link. The lifting accessory into which the component is to be attached must be declared
in the conformity with the provisions of the Directive 2006/42/EC.
Maintenance, inspections and repairs:
•Maintenance: Haklift grade 80 components shall be cleaned regularly, dried when in contact with wet
atmospheres and protected from corrosion.
•Inspections: The product shall be inspected in clean condition. The product must be checked before each use
for visible signs of damage. Once a year an inspection must be carried out by a competent person. However, this
period must also be shortened in view of the conditions of use.
•Withdrawal:
oBroken parts, deformation, notches, cracks of all types;
oSigns of “opening out” of the hook, i.e. any noticeable increase in the throat opening or any other form
of distortion in the product;
oSigns of heat;
oIn the case of doubts about the safety and correct functioning;
oUnrecognizable identification marking;
oIf wear or excessive corrosion occurs;
oIf the release trigger is missing or not working correctly.
•Repair: Products are to be repaired only by a qualified person. Welding, heat treatments, as well as the
straightening of bent products are not permitted. Inspections and repairs shall be documented and the
corresponding reports retained during the lifespan of the product.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Dessa super-säkerhetskrokar från Haklift är avsedda för sammansättning av och att användas för lyftändamål som en del
av ett lyftverktyg. Läs bruksanvisningen samt relevanta nationella normerna för drift innan du använder produkten. Haklifts
super-säkerhetskrokar ska kombineras med andra komponenter som uppfyller de gällande normerna och direktiven
rörande sammansättning av kättingredskap. Bruksanvisningen ska alltid vara tillgänglig för användaren under krokens
livslängd.
Användningsvillkor:
•Ändamål: Super-säkerhetskrokar med bred öppning används som fäste för kättingredskapet i lasten.
Säkerhetsspärren kan stängas för hand men kroken stängs även automatiskt då den belastas och låses med
hjälp av en utlösare på krokens bakre del. Utlösaren måste tryckas in för att kroken ska kunna öppnas.
•Belastning: Belastningen måste anbringas i längdriktningen samt mitt i krokens radie på botten av kroken.
Kroken måste vara inriktad utmed belastningsriktningen. Ladda inte kroken med spetsen. Den högsta
belastningen (maxlasten) som anges på produktmärkningen får inte överskridas.
•Tillåten arbetstemperatur: -40°C till 200°C (201°C - 300°C 90% av maxlast; 301°C - 400°C 75% av maxlast;
över 400°C ej tillåten).
•Islag: Inga islag, svängning eller stötbelastning får förekomma då lasten anbringas.
•Får användas eller monteras endast av behörig personal.
•Kontrollera att inga synliga skador förekommer före varje användning.
•Använd EJ tillsammans med livsmedel, kosmetika eller läkemedelsprodukter. Får ej utsättas för kraftigt korrosiva
förhållanden (t.ex. syror).
•Använd EJ i explosionssäkra utrymmen.
•Ytbeläggning med skadliga effekter på materialen får EJ användas; produkten får ej heller utsättas för
värmebehandling, svetsning eller borrning.
•Säkerställ alltid att säkerhetsspärren är helt stängd och låst när en last anbringas. Säkerhetsspärren får inte
belastas under lyftförfarandet.
•Förvaring: Produkten måste förvaras rengjord och torr, skyddad mot korrosion.
Monteringsanvisning:
Montering får utföras endast av behörig personal. Haklifts klass 8 kättingredskapskomponenter är avsedda att kombineras
med motsvarande komponenter/kättingar. Super-säkerhetskrok fästs vid öglan på kroken i kättingen med hjälp av en
lämplig kopplingslänk. Lyfttillbehöret i vilket komponenten ska fästas måste ha förklarats vara i överensstämmelse med
kraven i direktiv 2006/42/EG.
Underhåll, inspektion och reparation:
•Underhåll: Klass 8 komponenter från Haklift ska regelbundet rengöras, torkas torra vid fuktiga förhållanden och
skyddas mot korrosion.
•Inspektion: Produkten ska inspekteras under rena förhållanden. Kontrollera att inga synliga skador förekommer
på produkten före varje användning. Inspektion ska utföras en gång per år av behörig personal. Dock måste detta
ske oftare vid mer krävande användningsförhållanden.
•Tagande ur drift:
oAvbrutna delar, deformation, hack, sprickor oavsett typ;
oTecken på att kroken "öppnas upp", dvs. en märkbar förstoring av öppningen eller någon annan form av
produktsnedvridning;
oTecken på upphettning;
oVid osäkerhet avseende säkerhet eller riktig funktion;
oOtydlig identifieringsmärkning;
oVid slitage eller alltför kraftig korrosion;
oOm utlösaren saknas eller inte fungerar på rätt sätt.
•Reparation: Endast behörig personal får reparera produkten. Svetsning, värmebehandling eller uträtning av böjd
produkt är inte tillåtet. Inspektioner och reparationer skall dokumenteras och därtill hörande rapporter måste
sparas under produktens hela livslängd.

Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. [phone]
[e-mail]
www.haklift.com
Lifting Solutions Group
Axel Johnson International
Alkuperäinen vaatimustenmukaisuusvakuutus liitteen 2:1A mukaisesti
Translation of the Original Declaration of Conformity acc. to Annex 2:1A
Översättning av original Försäkran om överensstämmelse enligt bilaga 2:1A
FI: SCM Citra Oy vakuuttaa, että alla listatut tuotteet täyttävät konedirektiivin 2006/42/EY vaatimukset. SCM Citra Oy ei
vastaa toimittamiensa tuotteiden turvallisuudesta, mikäli niihin tehdään muutoksia asiakkaan toimesta, tai niihin liitetään
yhteensopimattomia komponentteja.
EN: SCM Citra Oy declares that the items listed below comply with the applicable essential Health and Safety
Requirements of the EC Machinery Directive 2006/42/EC. If the customer makes any modifications of the products or if
the customer adds any products or components which are incompatible SCM Citra Oy will not take any responsibility for
the consequences regarding the safety of the products.
SV: SCM Citra Oy försäkrar att komponenterna nedan överensstämmer med de tillämpliga grundläggande hälso- och
säkerhetskraven i maskindirektiv 2006/42/EG. Om kunden modifierar produkten eller om kunden lägger till någon produkt
eller komponent som inte är kompatibel, ansvarar SCM Citra Oy inte för eventuella konsekvenser avseende produkternas
säkerhet.
Tuotekuvaus ja tuotekoodit / Product description and product codes / Produktbeskrivning och produktkoder:
Super-varmuuskoukku, luokka 8 / Super self-locking hook, grade 80 / Super-säkerhetskrok, klass 8;
VAK3SUPER: Max. työkuorma / WLL / Maxlast 3,0 t
Yllä mainitut tuotteet, joista tämä vaatimustenmukaisuusvakuutus annetaan, on valmistettu seuraavien standardien
mukaisesti:
Following norms are applied and fulfilled for the lifting devices that this declaration of conformity relates to:
Följande normer tillämpas och uppfylls för lyftanordningarna som denna försäkran om överensstämmelse avser:
EN 1677
FI: Konedirektiivin 2006/42/EY liitteen VII osan A mukaisen teknisen tiedoston valtuutettu kokoaja:
EN: The person authorized to compile the technical documentation in accordance with Annex VII part A:
SV: Person som har tillgång till den tekniska dokumentationen enligt bilaga VII part A och därtill behörighet att
sammanställa denna dokumentation för utlämnande är:
Philip Eliasson, SCM Citra Oy, Asessorinkatu 3-7, 20780 Kaarina, Finland
Valmistaja / Manufacturer / Tillverkare:
SCM Citra Oy
Asessorinkatu 3-7, 20780 Kaarina, Finland
Tel: [phone], [e-mail]
www.haklift.com
Päiväys / Date / Datum:
