Hama 00108726 User manual

TV Wall Bracket
TV-Wandhalterung
E
CZ
F
D
GB
I
P
NL
TR
GR
RO
H
FIN
PL
S
RUS
SK
Operating Instructions
Bedienungsanleitung
Mode d‘emploi
Instrucciones de uso
Руководство по эксплуатации
Istruzioni per l‘uso
Gebruiksaanwijzing
Οδηγίες χρήσης
Instrukcja obsługi
Használati útmutató
Návod kpoužití
Návod na použitie
Manual de instruções
Kullanma kılavuzu
Manual de utilizare
Bruksanvisning
Käyttöohje
Ръководство за обслужване BG
00
108726
108740

Required tools
Installation kit
(A1) 6x50 (x4) (D1) M8x12 (x4)
(A2) Ø8x40 (x4) (D2) M8x20 (x4)
(D3) M8x30 (x4)
(A3) M6 (x4) (E1) M4x12 (x4)
(B1) M6 (x4) (E2) M4x20 (x4)
(B2) Ø8x10 (x4) (E3) M4x45 (x4)
(B3) Ø8x20 (x4) (F1) (x1)
(C1) M6x12 (x4) (F2) (x1)
(C2) M6x20 (x4)

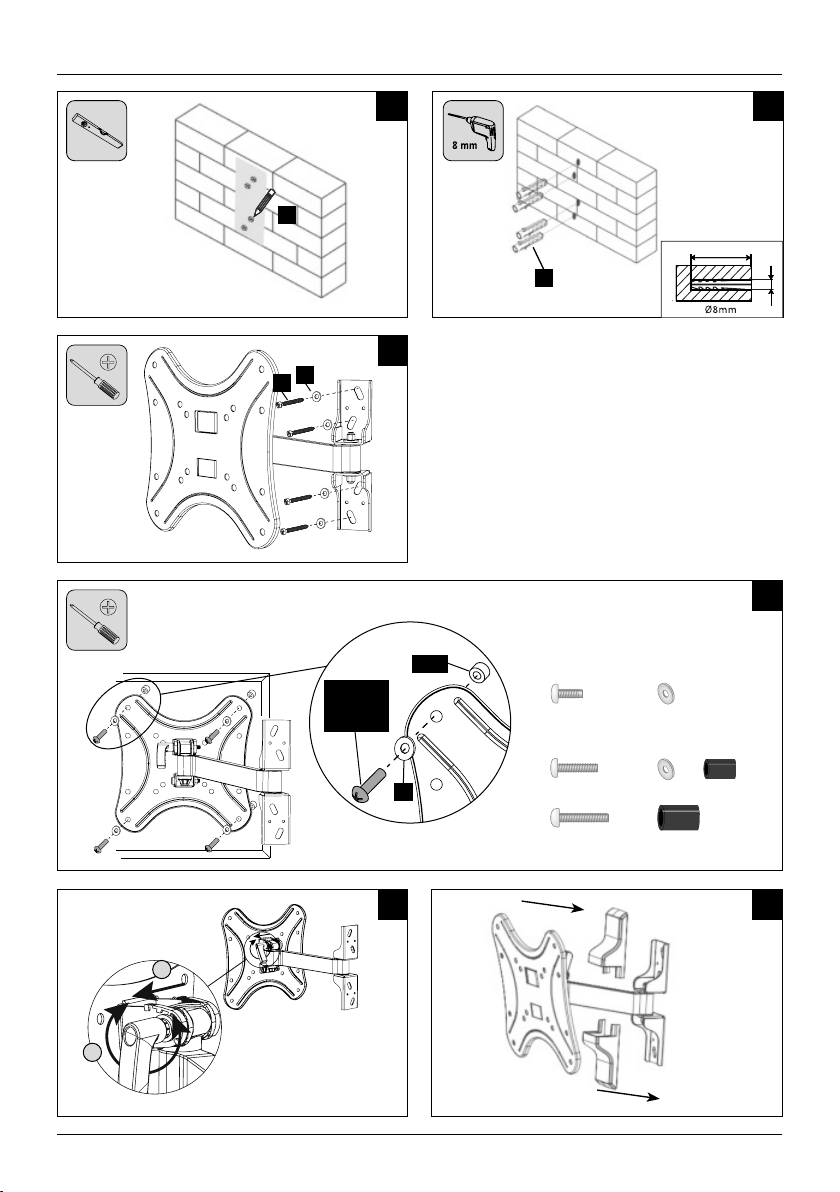

1b1a
A2
F2
3b3a
2
1c
1
2
A3
A1
60mm
C1, C2,
D1, D2, D3,
E1, E2, E3
B1
B2, B3
Flat TV backside / ache TV-Rückseite
Curved TV backside /gewölbte TV-Rückseite
+
++
+
B1
B1
C1, D1, E1, E3
B2C2, D2, E2, E3
B3D3, E3

2
GOperating instruction
Thank you for choosing aHama product.
Take your time and read the following instructions and information completely.Please keep
these instructions in asafe place for futurereference. If you sell the device, please pass
these operating instructions on to the new owner.
1. Explanation of Warning Symbols and Notes
Warning
This symbol is used to indicate safety instructions or to draw your attention to specic
hazards and risks.
Note
This symbol is used to indicate additional information or important notes.
2. Package Contents
•TV wall bracket
•Wall plate cover (2x)
•Drilling template
Note
Please check that the installation kit is complete beforeinstalling the bracket and
ensurethat none of the parts arefaulty or damaged.
3. Safety Notes
Warning
•Given the multitude of terminal devices and wall structures available on the
market, the supplied mounting kit is unable to cover every option.
•It occasionally happens that the screws for attaching the terminal device to the
wall bracket aretoo long.
•Please note that the supplied wall plugs arefor use with concrete brick and solid
brick walls only.
•Read the operating instructions for your terminal device beforeattempting to
mount it. The instructions provide information about the type and measurements
of suitable fastening materials.
•If the supplied mounting kit does not contain suitable fastening materials for
mounting the terminal device, purchase these from aspecialised dealer.
•If the wall on which the bracket is to be mounted is made of different material
types and construction types to those specied, purchase suitable mounting
materials from aspecialised dealer.
•Never apply force during mounting. This can damage your end device or wall
bracket.
•If in doubt, have this product mounted by aqualied technician -donot attempt
to mount it yourself!
Note –Commercial use
•If the device is used commercially,increased duty of carerequirements apply.
•Therefore, please observe the accident prevention regulations of the German
employer’sliability insurance association for electrical systems and equipment.
Please also observe all accident prevention regulations from other applicable
employer’sliability insurance associations and accident insurance companies, as
well as any legal regulations applicable to the particular industry and/or location.
•The wall bracket must be installed by trained personnel or by aspecial technician,
especially when installed in schools, educational institutions, hobby/self-service
workshops or other publicly accessible institutions.
•Securethe product and the attached load against falling using suitable equipment
(e.g. an arresting cable) and in accordance with locally applicable regulations.
•We strongly recommend these additional safeguards even if they arenot legally
required.
•Have trained personnel carry out regular inspections to ensurethat the product
is securely installed, properly functioning and in acceptable condition (we
recommend inspections at least every 6months, or morefrequently if required for
the particular location) and then document these inspections.
•Do not mount the product above locations wherepersons might linger.
•Once you have mounted the product and the attached load, check that they are
suciently secureand safe to use.
•Youshould repeat this check at regular intervals
(at least every three months).
•When doing so, ensurethat the product does not exceed its maximum permitted
carrying capacity and that no load exceeding the maximum permitted dimensions is
attached.
•Make surethat the product is loaded symmetrically.
•During adjustment, ensurethat the product is loaded symmetrically and that the
maximum permitted carrying capacity is not exceeded.
•Maintain thenecessarysafety clearance around theattachedload(depending on themodel).
•In the event of damage to the product, remove the attached load and stop using the
product.
4. Intended use and specifications
•The bracket is only intended for use within buildings.
•Use the bracket only for the intended purpose.
Maximum load bearing capacity: 25 kg
Screen size: 48.0 -117.0 cm (US: 19" -46")
Depth: 5.0 cm -23.1 cm
Angle: up to -15°/+5° (depends on the device)
Pivoting range: up to 180° on 2joints and 1carrier arms
(depends on the device)
Wall mounting plate dimensions: 5.5 x21.9 cm
Mounting holes: according to the VESA standard200x200
5. Installation requirements and installation
Note
•Only mount the TV wall bracket with the help of asecond person. Get the support
and help you need.
•Different end devices have different options for connecting cables and other
devices. Beforeinstallation, ensurethat the necessary connections will stillbe
accessible after installation.
•The same mounting kit is included with all of our TV wallbrackets. Depending on
the product and mounting type, you may not need to use the entiremounting kit.
Unneeded screws and other small parts may be left over,even if the wall bracket
is properly mounted. Keep these leftover parts with the operating instructions in a
safe place, just in case you might need them later on (e.g. should you move, sell
the product, mount the wall bracket in adifferent location, buy anew TV,etc).
Warning
•Beforeinstalling the bracket, ensurethat the wall on which the television is to be
mounted is suitable for the weight and make surethat no electrical wires, water,
gas or other lines arelocated at the installation location.
•Please note that the provided wallanchors areonly approved for concrete and
solid brick walls.
•Observe the other warnings and safety instructions.
•Proceed step-for-step in accordance with the illustrated installation instructions (Fig. 1ff.).
•D
uring installation, the hingesare to be adjusted so that theTVcan be movedside-to-side.
•Check whether your television is level using the included spirit level. If necessary,adjust
the wall plate.
6. Setting and maintenance
Note
Only adjust the TV wall bracket with the help of asecond person. Get the support and
help you need.
•To adjust the tilt, loosen the lever xing screws slightly,set the desired tilt and retighten
the screws securely.Ifthe xing screw is turned as far as it will go, you can pull on it
gently while turning it to position it for other settings. (Fig. 3a)
•Screws do not have to be loosened for side-to-side movement.
•Check that the bracket is secureand safe to use at regular intervals (at least every three
months). Only use water or standardhousehold cleaners for cleaning.
7. Warranty Disclaimer
Hama GmbH &CoKG assumes no liability and provides no warranty for damage resulting
from improper installation/mounting, improper use of the product or from failureto
observe the operating instructions and/or safety notes.
8. Service and Support
Please contact Hama Product Consulting if you have any questions about this product.
Hotline: [phone] (German/English)
Further support information can be found here: www.hama.com
•Cable ties
•Installation kit (see contents, Fig. 1)
•These operating instructions

3
DBedienungsanleitung
Vielen Dank, dass Sie sich für ein Hama Produkt entschieden haben!
Nehmen Sie sich Zeit und lesen Sie die folgenden Anweisungen und Hinweise zunächst ganz
durch. Bewahren Sie diese Bedienungsanleitung anschließend an einem sicheren Ort auf,um
bei Bedarf darin nachschlagen zu können. Sollten Sie das Gerät veräußern, geben Sie diese
Bedienungsanleitung an den neuen Eigentümer weiter.
1. Erklärung von Warnsymbolen und Hinweisen
Warnung
Wirdverwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeit
auf besondereGefahren und Risiken zu lenken.
Hinweis
Wirdverwendet, um zusätzlich Informationen oder wichtige Hinweise zu kennzeichnen.
2. Packungsinhalt
•TV Wandhalterung
•Abdeckung Wandplatte (2x)
•Bohrschablone
Hinweis
Bitte prüfen Sie vor der Installation der Halterung den Montagesatz auf Vollständigkeit
und stellen Sie sicher,dass keine fehlerhaften oder beschädigten Teile enthalten sind.
3. Sicherheitshinweise
Warnung
•Bei der Vielfalt der auf dem Markt erhältlichen Endgeräte und Wandkonstruktionen
kann der beigelegte Montagesatz nicht alle Möglichkeiten abdecken.
•In seltenen Fällen kann es vorkommen, dass die Schrauben zur Anbringung des
Endgerätes an der Wandhalterung zu lang sind.
•Beachten Sie, dass die mitgelieferten Dübel nur für Beton- und Vollziegelwände
zugelassen sind.
•Lesen Sie vor der Montage die Bedienungsanleitung Ihres Endgerätes. Diese
gibt in der Regel Informationen über die Art und die Maße der geeigneten
Befestigungsmaterialien.
•Beschaffen Sie sich geeignetes Befestigungsmaterial zur Montage des Endgerätes
im Fachhandel, sofern es kein Bestandteil des mitgelieferten Montagesatzes ist.
•Besorgen Sie sich geeignetes Montagematerial im Fachhandel bei anderen
Material- und Konstruktionsarten der für die Installation vorgesehenen
Wand.
•Wenden Sie bei der Montage niemals Gewalt oder hohe Kräfte an. Dies kann Ihr
Endgerät oder die Wandhalterung beschädigen.
•Im Zweifel wenden Sie sich für die Montage dieses Produkts an dazu ausgebildete
Fachkräfte und versuchen Sie es nicht selbst!
Hinweis –gewerblicher Einsatz
•Im gewerblichen Einsatz gilt eine erhöhte Sorgfaltspicht.
•Beachten Sie daher die Unfallverhütungsvorschriften des Verbandes der
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel und alle
sonstigen auf das jeweilige Gewerbe und/oder den Einsatzort zutreffende
gesetzliche Regelungen, sowie alle Unfallverhütungsvorschriften der
entsprechenden Berufsgenossenschaften und Unfallversicherer!
•Die Montage der Wandhalterung hat durch geschultes Personal oder eine
Fachkraft zu erfolgen, insbesondereinSchulen, Ausbildungseinrichtungen, Hobby-
und Selbsthilfewerkstätten und öffentlich zugänglichen Einrichtungen.
•Sichern Sie das Produkt und die angebrachte Last zusätzlich -gemäß für den
Einsatzort zutreffenden Vorschriften -mit geeigneten Einrichtungen (z.B. Drahtseil)
gegen Herunterfallen. Ist dies nicht vorgeschrieben, empfehlen wir diese
zusätzliche Sicherung dennoch dringend.
•Führen Sie regelmäßig Prüfungen der sicheren Montage und Funktion, sowie des
ordnungsgemäßen Zustands des Produktes durch geeignetes, geschultes Personal
durch (Empfehlung mind. alle 6Monate oder öfter,wenn für den Einsatzort
entsprechend vorgeschrieben) und dokumentieren Sie die Prüfungen.
•Montieren Sie das Produkt nicht an Orten, unter denen sich Personen aufhalten könnten.
•Nach der Montage des Produktes und der daran befestigten Last sind diese auf
ausreichende Festigkeit und Betriebssicherheit zu überprüfen.
•Diese Prüfung ist in regelmäßigen Abständen zu wiederholen (mindestens vierteljährlich).
•Achten Sie darauf,dass die maximal zulässige Tragfähigkeit des Produktes nicht
überschritten wirdund keine Last angebracht wird, die die maximal zulässigen Maße
hierfür überschreitet.
•Achten Sie darauf das Produkt nicht asymmetrisch zu belasten.
•Achten Sie beim Verstellen darauf,dass das Produkt nicht asymmetrisch belastet wird
und dabei die maximal zulässige Tragfähigkeit überschritten wird.
•H
alten Sie einen Sicherheitsabstand um die angebrachte Last ein (abhängig vom Modell).
•Entfernen Sie bei Beschädigungen des Produkts sofort die angebrachte Last und
benutzen Sie das Produkt nicht weiter .
4. Anwendungsbereich und Spezifikationen
•Die Halterung ist nur für den Gebrauch innerhalb von Gebäuden vorgesehen.
•Verwenden Sie die Halterung ausschließlich für den dazu vorgesehenen Zweck.
Maximale Tragekraft: 25 kg
Bildschirmdiagonale: 48,0 -117,0 cm (US: 19" -46")
Tiefe: 5,0 cm -23,1 cm
Neigung: bis zu -15°/+5° (geräteabhängig)
Schwenkbereich: bis zu 180° an 3Gelenken mit 2Tragearmen
(geräteabhängig)
Abmessung
derWandbefestigungsplatte: 5,5 x21,9 cm
Aufnahme: nach VESA-Standard200x200
5. Montagevorbereitung und Montage
Hinweis
•Montieren Siedie TV-Wandhalterungnur zu zweit! Holen Siesich Unterstützung undHilfe!
•Unterschiedliche Endgeräte haben unterschiedliche Anschlussmöglichkeiten
für Verkabelung und weitereGeräte. Prüfen Sie vor der Installation, ob sich die
benötigten Anschlüsse nach der Montage noch erreichen lassen.
•Sie benötigen je nach Produkt und Montageart nicht den kompletten Montagesatz.
Es ist daher möglich, dass auch bei korrekter Montage nicht benötigte Schrauben
und andereKleinteile übrig bleiben. Bewahren Sie diese zusammen mit dieser
Bedienungsanleitung an einem sicheren Platz für einen späteren Gebrauch (Verkauf
des Produktes, Umzug, Umbau der Wandhalterung, neuer TV etc.) auf.
Warnung
•Prüfen Sie unbedingt vor der Installation die Eignung der vorgesehenen Wand
für das anzubringende Gewicht und vergewissern Sie sich, dass sich an der
Montagestelle in der Wand keine elektrischen Leitungen, Wasser-, Gas- oder
sonstige Leitungen benden.
•Beachten Sie, dass die mitgelieferten Dübel nur für Beton- und Vollziegelwände
zugelassen sind.
•Beachten Sie die übrigen Warn- und Sicherheitshinweise.
•Gehen Sie Schritt für Schritt nach der bebilderten Montageanleitung vor (Abb. 1ff.).
•Während der Installation sind die Gelenke so zu einzustellen, dass eine seitliche
Bewegung des TV-Gerätes möglich ist.
•Überprüfen Sie mit der beigefügten Wasserwaage die horizontale Ausrichtung ihres
TV-Gerätes und justieren Sie gegebenenfalls an der Wandplatte nach.
6. Einstellung &Wartung
Hinweis
Verstellen Sie die TV-Wandhalterung nur zu zweit! Holen Sie sich Unterstützung und Hilfe!
•Für die Neigungseinstellung die Hebelschrauben leicht öffnen, gewünschte Neigung
einstellen und Schraube wieder sicher xieren. Ist die Hebelschraube am Anschlag,
kann sie durch leichtes Ziehen und gleichzeitiges Drehen zur weiteren Einstellung
positioniert werden. (Abb. 3a)
•Für die seitliche Bewegung müssen keine Schrauben gelöst werden.
•Die Festigkeit und Betriebssicherheit sind in regelmäßigen Abständen (mindestens
vierteljährlich) zu überprüfen. Reinigung nur mit Wasser oder handelsüblichen
Haushaltsreinigern.
7. Haftungssausschluss
Die Hama GmbH &CoKG übernimmt keinerlei Haftung oder Gewährleistung für
Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch
des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der
Sicherheitshinweise resultieren.
8. Service und Support
Bitte wenden Sie sich bei Fragen zum Produkt gerne an die Hama-Produktberatung.
Hotline: [phone] (Deu/Eng)
WeitereSupportinformationen nden Sie hier: www.hama.com
•Kabelbinder
•Montagesatz (Inhalt siehe Abb.1 )
•diese Bedienungsanleitung
