Mediano² Ecostat
Comfort
14247000
Mediano² Ecostat
Comfort
14267000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
RU Руководство пользователя / Инструкция по
монтажу 16

Wartung (siehe Seite 26)
Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit
zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Der Thermostat ist mit Rückflussverhinderern
ausgestattet. Rückflussverhinderer müssen
gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion
geprüft werden (mindestens einmal jährlich).
Einjustieren (siehe Seite 20)
Nach erfolgter Montage muss die
Auslauftemperatur des Thermostaten
überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle
gemessene Temperatur von der am
Thermostaten eingestellten Temperatur
abweicht.
Safety Function (siehe Seite 21)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Das Produkt ist nicht für die Verwendung in
Verbindung mit einem Dampfbad vorgesehen!
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Thermostat in Verbindung mit
Durchlauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
• Bei Problemen mit dem Durchlauferhitzer oder
großen Druckunterschieden muss eine optional
erhältliche Drossel (Artikelnummer 97510000) in den
Kaltwasserzulauf eingesetzt werden.
Deutsch
2

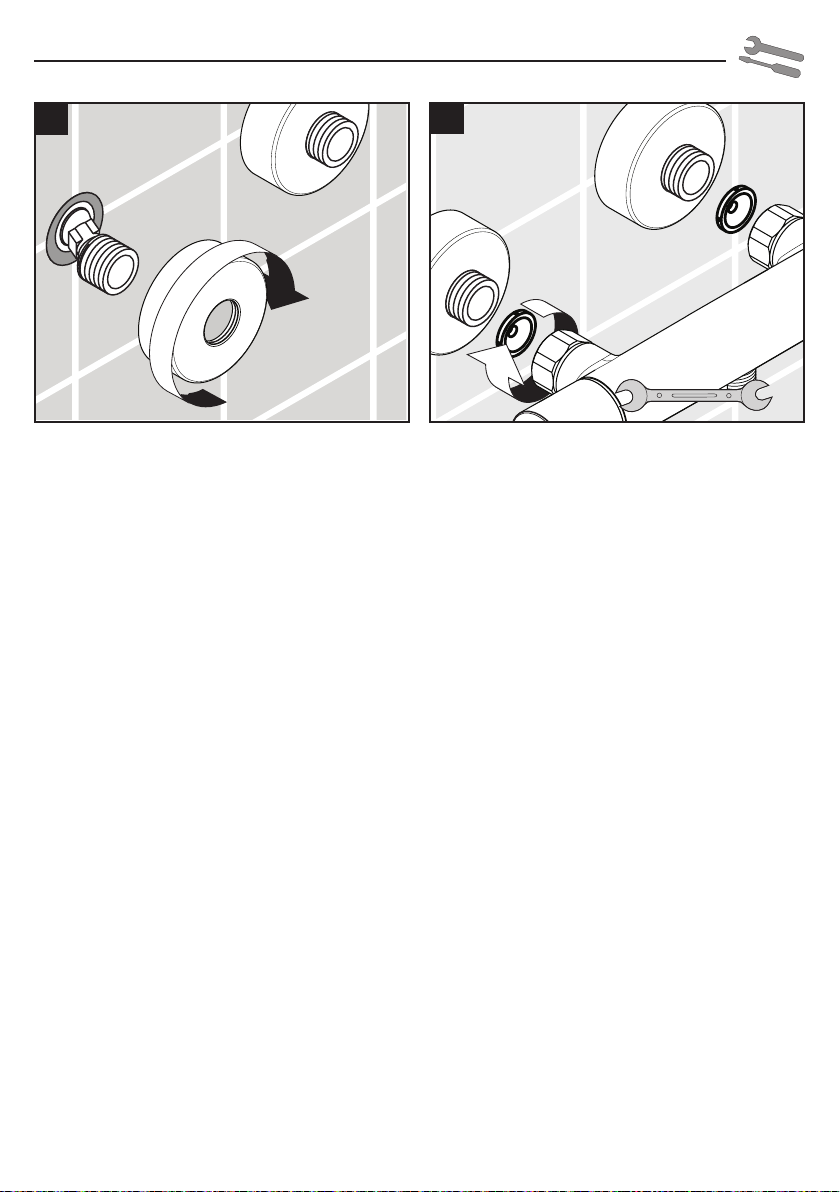

Montage siehe Seite 18
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt
(96922000)
-Schmutzfangsiebe vor dem
Thermostat und auf der Regeleinheit
reinigen (96922000)
-Siebdichtung der Brause
verschmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt /
defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil
beschädigt
-Absperroberteil reinigen bzw.
austauschen
Durchlauferhitzer schaltet bei
Thermostatbetrieb nicht ein
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
-Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause
entfernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen /
austauschen
Serviceteile (siehe Seite 25)
Durchflussdiagramm
(siehe Seite 24)
 Dusche
 Wanne
Maße (siehe Seite 24)
Bedienung (siehe Seite 22)
Deutsch
Prüfzeichen (siehe Seite 28)
3

Entretien (voir page 26)
Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins
une fois par an).
Réglage (voir page 20)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la
température de l’eau mitigée mesurée au
point de puisage diffère sensiblement de
celle affichée sur le thermostat.
Safety Function (voir page 21)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le système de douche ne doit servir qu'à se laver et à
assurer l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Le produit n'est pas prévu pour une utilisation en
liaison avec un bain à vapeur
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Mitigeur thermostatique en
fonctionnement avec de chauffe-eau-
instantané
• Si besoin, retirer le limiteur de débit sur la douchette.
• On doit installer dans la tuyauterie eau froide un
limiteur de débit (réf. 97510000) lors de problèmes
rencontrés avec un chauffe-eau instantané ou bien
lorsqu' il y a une trop grosse différence de pression.
Français
4

Montage voir page 18
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtres encrassés (96922000) -Nettoyer les filtres devant le
mitigeur thermostatique et sur la
cartouche (96922000)
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou
défectueux
-Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d'eau chaude trop
basse, pas d´eau froide
-Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
-Cartouche thermostatique entartrée -Changer la cartouche
thermostatique
La douchette ou le bec verseur
goutte
-De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
-Nettoyez le mécanisme d´arrêt ou
le changez éventuellement
Le chauffe-eau instantané ne
s´allume pas lors de l´utilisation du
thermostat
-Clapet anti-retour bloque -Changez le clapet antiretour
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Filtres encrassés -Nettoyez / changez les filtres
Pièces détachées (voir pages 25)
Diagramme du débit
(voir page 24)
 Douche
 Baignoire
Dimensions (voir page 24)
Instructions de service (voir page
22)
Français
Classification acoustique et
débit (voir page 28)
5

Maintenance (see page 26)
To guarantee the smooth running of the
thermostat, it is necessary from time to time
to turn the thermostat from total hot to total
cold.
The mixer is equipped with non return valves.
The non return valves must be checked
regularly according to DIN EN 1717
in accordance with national or regional
regulations (at least once a year).
Adjustment (see page 20)
After the installation, the output temperature
of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 21)
The desired maximum temperature for
example max. 42º C can be pre-set thanks
to the safety function.
Do not use silicone containing acetic acid!
Symbol description
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
anti-pollution function
The product is exclusively designed for drinking water!
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The product is not designed to be used with steam
baths!
• The fitting must be installed, flushed and tested after
the valid norms!
Thermostatic mixer in conjunction with
combination boilers
• If fitting a hand shower remove the water limiter from
the shower.
• If the continuous water heater causes any problems,
or you have different water pressures you must
install a water limiter to the cold supply, (ordered
separately,article number 97510000).
English
6

Assembly see page 18
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filters are dirty (96922000) -Clean filter in front of the mixer
and on the MTC-thermo cartridge
(96922000)
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -Thermo cartridge calcified -Exchange thermo cartridge
Shower or spout dripping -Dirt or sedimentation on valve seat,
shut-off unit damaged
-Clean or exchange shut-off unit
Instantaneous heater didn't work with
thermostat
-Non return valve hasn't moved back -Exchange non return valves
-Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
Spare parts (see page 25)
Flow diagram
(see page 24)
 Shower
 Bath tub
Dimensions (see page 24)
Operation (see page 22)
English
Test certificate (see page 28)
7

Manutenzione (vedi pagg. 26)
Per garantire la scorrevolezza dell’elemento
di regolazione, di tanto in tanto si dovrebbe
regolare il termostatico passando da tutto
caldo a tutto freddo.
Il miscelatore termostatico è dotato di una
valvola antiritorno. La valvola di non ritorno
deve essere controllata regolarmente come
da DIN EN 1717, secondo le normative
nazionali e regionali (almeno una volta
all'anno).
Taratura (vedi pagg. 20)
Effettuata l’installazione del miscelatore
termostatico bisogna controllare la
temperatura di uscita. La taratura è
necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo
non corrisponde a quella fissata sul
termostato.
Safety Function (vedi pagg. 21)
Grazie alla funzione antiscottature Safety
la temperatura massima per esempio max.
42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l'giene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione tra
i collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Il prodotto non è predisposto per l'impiego in
combinazione con un bagno a vapore.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Termostatico in combinarcione con
scaldabagni istantanei
• Inoltre, nella docetta che verrà installata, sarà anche
necessario inserire un riduttore di portata.
• In caso di problemi con lo scaldaacqua istantaneo
oppure di grandi differenze di pressione bisogna
inserire un limitatore di portata disponibile come
optional (codice articolo 97510000) nel tubo
d’entrata dell’acqua fredda.
Italiano
8

Montaggio vedi pagg. 18
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione
insufficiente
-Provare la pressione di erogazione
-Filtri sporchi (96922000) -Pulire/sostituire i filtri (96922000)
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso
La temperatura di erogazione
diversa da quella impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell'acqua calda -Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione
temperatura
-Unità di regolazione piena di
calcare
-Sostituire l'unità di regolazione
Doccia / scarico gocciola -Sporco o depositi nella sede della
guarnizione, vitone di arresto
danneggiato
-Pulire o sostituire il vitone di arresto
La caldaia istantanea non lavora con
il termostato in funzione
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
-Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-Filtri sporchi -Pulire / sostituire i filtri
Parti di ricambio (vedi pagg. 25)
Diagramma flusso
(vedi pagg. 24)
 Doccia
 Vasca
Ingombri (vedi pagg. 24)
Procedura (vedi pagg. 22)
Italiano
Segno di verifica (vedi pagg. 28)
9

Mantenimiento (ver página 26)
Para garantizar el funcionamiento duradero
del termostato, el mando del mismo debería
girarse de vez en cuando del extremo frío al
extremo caliente.
El termostato está equipado con válvula,
la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen
que ser controladas regularmente según la
norma DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Puesta a punto (ver página 20)
Después del montaje deberá comprobarse
la temperatura del agua del termostato,
en la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
Safety Function (ver página 21)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de baño,
higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• ¡El producto no ha sido diseñado para uso en
conexión con un baño de vapor!
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Termostato en uso con calentadores
instantáneos
• La teleducha debe funcionar sin reductor de caudal.
• Cuando aparezcan problemas con el calentador
continuo o con diferencis de presión grandes debe
instalarse un regulador de presión suplementario (Ref.
97510000) en la conexión de agua fría.
Español
10

Montaje ver página 18
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-filtro de la ducha sucio
(96922000)
-limpiar filtro entre flexo y ducha
(96922000)
-filtro de la ducha sucio -limpiar/cambiar filtros entre flexo
y ducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
-válvula antirretorno sucia o pierde -limpiar / cambiar válvula
Temperatura del agua no
corresponde a lo marcado
-termostato no ha sido ajustado -ajustar termostato
-temperatura del agua demasiado
baja no hay
-aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la temperatura -termoelemento calcificadat -cambiar termoelemento
Llave de paso pierde agua -suciedad/cal en el asiento de la
junta o montura dañada
-limpiar / cambiar montura
Calentador instantáneo no se
enciende en combinación con el
termostato
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
-no se ha quitado limitador de
caudal de la teleducha
-quitar limitador de caudal
-filtro de la ducha sucio -limpiar/cambiar filtros
Repuestos (ver página 25)
Diagrama de circulación
(ver página 24)
 Ducha
 Baño
Dimensiones (ver página 24)
Manejo (ver página 22)
Español
Marca de verificación (ver
página 28)
11

Onderhoud (zie blz. 26)
Om het soepel lopen van de regeleenheid
te garanderen moet de thermostaat van tijd
tot tijd op heel koud en heel warm worden
ingesteld.
De thermostaat is voorzien van
terugslagkleppen. Keerkleppen moeten
volgens DIN EN 1717 regelmatig en
volgens plaatselijk geldende eisen op
het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Correctie (zie blz. 20)
Na montage dient de uitstroomtemperatuur
van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 21)
Dankzijd de Safety Function kan de
gewenste maximale temperatuur van bijv.
max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke,
geestelijke en/of sensorische beperkingen mogen
het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Het product is niet voorzien voor gebruik in
combinatie met een stoombad!
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Thermostaat en combinatie met een
geiser
• Indien er een handdouche aangesloten wordt, dan
dient de eventueel aanwezige doorstroombegrenzer
eveneens verwijderd te worden.
• Indien de thermostaatkraan "pulseert" wordt dit
veroorzaakt door de warmwater voorziening of
door te grote drukverschillen tussen de warm- en
koudwater toevoer. In dit geval dient er in de
koudwatertoevoerleiding, de als optie verkrijgbare,
"doorstroombegrenzer of remplaatje" nr. 97 510
ingebouwd te worden.
Nederlands
12

Montage zie blz. 18
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef verstopt (96922000) -Vuilvangzeefjes en zeefjes van
regeleenheid reinigen (96922000)
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te
laag
-Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen
Douche/uitloop lekt -Vuil of verkalking op de zitting,
bovendeel beschadigd
-Bovendeel reinigen of omstelling
uitwisselen
Doorstroomtoestel schakelt tijdens
gebruik van thermostaat niet in
-Terugslagklep zit vast -Terugslagklep uitwisselen
-Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche
verwijderen
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
Service onderdelen (zie blz. 25)
Doorstroomdiagram
(zie blz. 24)
 Douche
 Bad
Maten (zie blz. 24)
Bediening (zie blz. 22)
Nederlands
Keurmerk (zie blz. 28)
13

Service (se s. 26)
For at sikre optimal funktion af termostaten,
bør termostaten fra tid til anden motioneres
(stilles skiftevis helt varm og helt kold).
Termostaten er forsynet med
kontraventil . Ifølge DIN EN 1717
skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Justering (zie blz. 20)
Efter monteringen skal termostatens
udløbstemperatur kontrolleres. Såfremt
den målte vandtemperatur afviger fra den
på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
Safety Function (se s. 21)
Takket være Safety varmtvands-
begrænsningen kan maksimaltemperaturen
forudindstilles eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Dette produkt er ikke beregnet til anvendelse i
forbindelse med et dampbad!
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Termostat i forbindelse med
gennemstrømningsvandvarmer
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis
der findes en) fjernes.
• Ved problemer med gennemstrømningsvandvarmer
eller for lavt vandtryk, skal der monteres en speciel
vandbegrænser i koldt vandstilgangen (art.nr.
97510000).
Dansk
14

Montering se s. 18
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset
(96922000)
-Rengør smudsfangsi
foran termsotaten og på
termostatelementet (96922000)
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i
koldtvandsledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer
ikke overens med den indstillede
temperatur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -Katuschen er tilkalket -Udskift katuschen
Bruser/kartud drypper -Snavs eller kalk på pakningen,
beskadiget afspærringsventil
-Rengør afspærrings-ventil eller
udskift evt.
Vandvarmeren går ikke i gang ved
aktivering af termostat
-Kontraventilen hænger -Udskift kontraventil
-Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i
håndbruseren
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
Reservedele (se s. 25)
Gennemstrømningsdiagram
(se s. 24)
 Bruser
 Badekar
Målene (se s. 24)
Brugsanvisning (se s. 22)
Dansk
Godkendelse (se s. 28)
15

Техническое обслуживание
(см. стр. 26)
Для гарантии плавного изменения темпе-
ратуры и долгого срока службы необхо-
димо периодически поворачивать ручку
регулировки температуры из положение
максимально горячая в положение макси-
мально холодная вода.
Термостат оснащен клапанами обратного
течения. Защита обратного тока должна
регулярно проверяться (минимум один
раз в год) по стандарту DIN EN 1717
или в соответствии с национальными или
региональными нормативами
Настройка (см. стр. 20)
После монтажа следует проверить
температуру на выходе из термостата.
Скорректируйте температуру воды, если
она отличается от установленной на
термостате.
Safety Function (см. стр. 21)
С помощью функции Safety Function мо-
жет быть задана максимальная температу-
ра воды, например 42º C.
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой
воды!
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Дети, а также взрослые с физическими, умствен-
ными и/или сенсорными недостатками должны
пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии
алкогольного или наркотического опьянения.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Изделие не предназначено для использования в
паровой бане!
• Смеситель должен быть смонтирован по дей-
ствующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и безупреч-
ность работы
Термостат с проточными нагревателя-
ми
• При подключении ручного душа, из него необ-
ходимо удалить возможно установленный в нем
дроссель.
• При неполадках проточного нагревателя или зна-
чительных перепадах давления в подвод холодной
воды следует установить дроссель, приобретаемый
дополнительно (арт. № 97510000).
Русский
16

Монтаж см. стр. 18
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
-Проблемы водоснабжения -Проверить овлен насос проверить
работу насоса
-Грязеулавливающие сита загряз-
нены (96922000)
-Очистите грязеулавливающие
сита перед термостатом и на ре-
гуляторе (96922000)
-Фильтр душа загрязнен -Очистить фильтр
Подмес воды, в закрытом по-
ложене горячая вода стремится
в подводку холодной воды или
наоборот
-Клапан обратного тока воды за-
грязнен или неисправен
-Очистить кланан или заменить
при необходимости
Температура смешанной воды не
соответствует шкале
-Термостат не настроен -Настроить термостат
-Температура горячей воды слиш-
ком низкая
-Поднять температуру горячей
воды с 42 град.С до 65 град.С
Регулировка температура не про-
изводится
-Регулятор засорен накипью -Замените регулятор
Из душа или выхода капает вода -Загрязнения или отложения на
уплотнительном кольце, верхняя
часть запора повреждена
-Очистите или замените верхнюю
часть отключающего устройства
Проточный нагреватель не включа-
ется в режиме работы термостата
-Клапан обратного тока заедает -Замените клапаны обратного
течения
-Дроссель не удален из ручного
душа
-Извлеките дроссель из ручного
душа
-Грязеулавливающие сита загряз-
нены
-Очистите / замените грязеулавли-
вающие сита
Κомплеκт (см. стр. 25)
Схема потока
(см. стр. 24)
 душ
 поддон
Размеры (см. стр. 24)
Эксплуатация (см. стр. 22)
Русский
Знак технического контроля
(см. стр. 28)
17

18
5
1
3b
2
4
3a
1. 2.
1.
2.
Silicone
1.
2.
min.
34 mm max.
39 mm
max.
5 mm
SW 24 mm

19
67
SW 30 mm
17 Nm
