Hans Grohe Montreux 16320 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l’uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 16 Montreux
16320XXX

Deutsch
Symbolerklärung
 Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Die Brause darf nur zur Bade-, Hygiene- und Körper-
reinigungszwecke eingesetzt werden.
Montagehinweise
• Die der Brause beigepackte Siebdichtung muss
eingebaut werden, um Schmutzeinspülungen aus dem
Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu Be-
schädigungen an Funktionsteilen der Brause führen, für
hieraus ergebende Schäden haftet Hansgrohe nicht.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Prüfzeichen (siehe Seite 18)
Maße (siehe Seite 18)
Durchflussdiagramm
(siehe Seite 18)
Serviceteile (siehe Seite 17)
Montage
siehe Seite 17
Reinigung (siehe Seite 19) und
beiliegende Broschüre
Français
Description du symbole
 Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Éviter le contact du jet de la douchette avec les par-
ties sensibles du corps (telles par ex. que les yeux).
Veiller à respecter un écart suffisant entre la douchet-
te et le corps
La douchette ne doit servir qu’a se doucher, à se net-
toyer et à pratiquer une hygiène corporelle.
Instructions pour le montage
• Le joint à filtre fourni avec la pomme de douche à main
doit être installé afin de retenir des impuretés du systè-
me de conduites. Ceux-ci pourraient influencer le fonc-
tionnement de ce produit et même endommager des
pieces mobiles. Des réclamations à la suite de l’usage
de la pomme de douche sans joint-tamis de hansgrohe
ne peuvent pas faire partie de notre garantie.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 60°C
Classification acoustique et
débit (voir pages 18)
Dimensions (voir page 18)
Diagramme du débit
(voir pages 18)
Pièces détachées (voir pages 17)
Montage
voir pages 17
Nettoyage (voir pages 19) et bro-
chure ci-jointe
2

English
Symbol description
 Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The shower may only be used for bathing, hygiene
and body cleansing purposes.

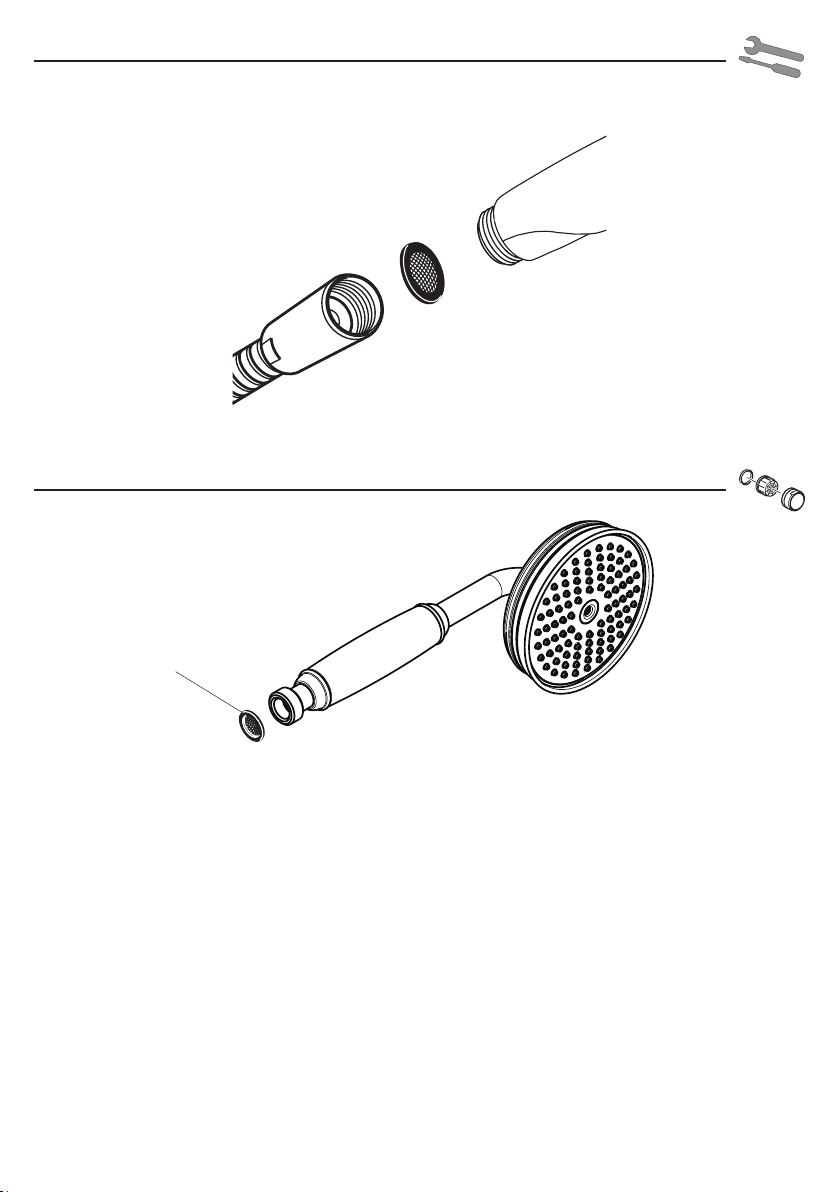

Installation Instructions
• The mesh washer must be insert to protect the over-
head shower against incoming dirt by pipework. In-
coming dirt leads to defects or/and can damage parts
of the shower; such caused faults voids all liability and
guarantee claims.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C

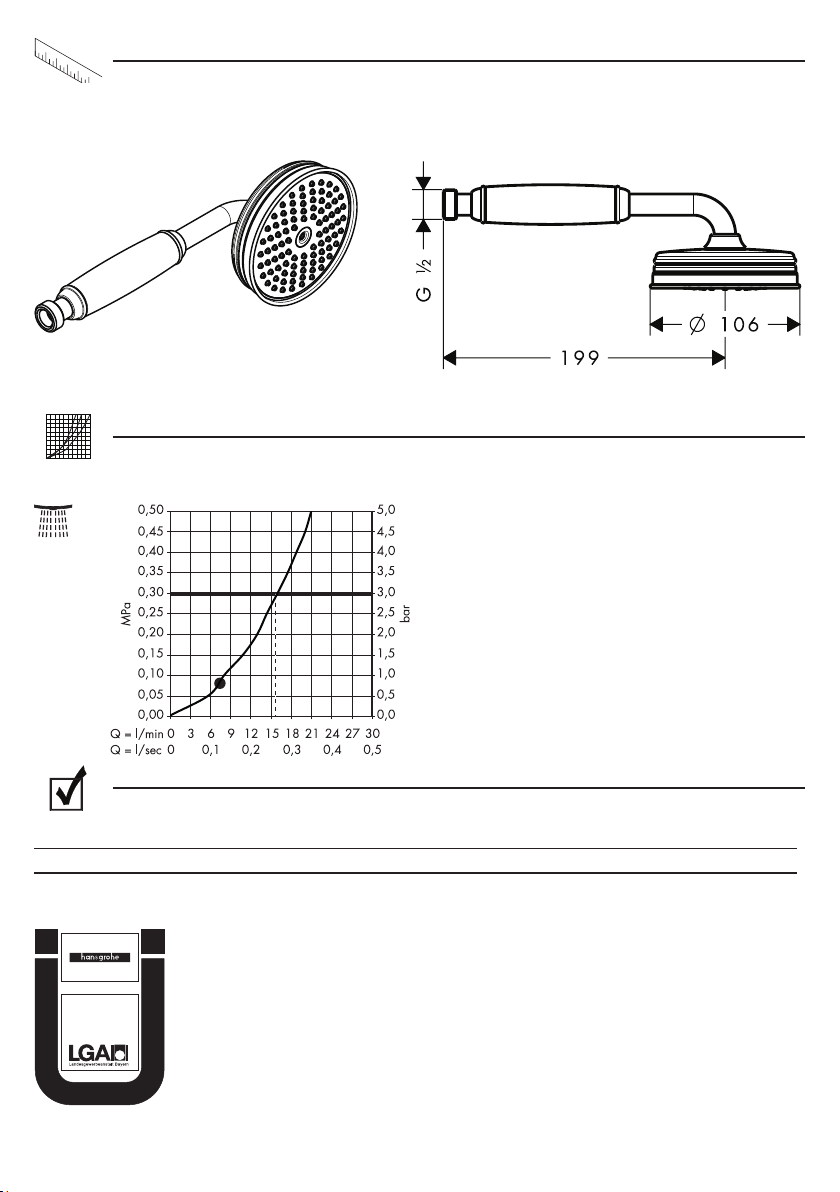

Test certificate (see page 18)
Dimensions (see page 18)
Flow diagram
(see page 18)
Spare parts (see page 17)
Assembly
see page 17
Cleaning (see page 19) and en-
closed brochure
Italiano
Descrizione simbolo
 Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
La doccia deve essere impiegata solo per il bagno e
utilizzo igienico e pulizia del corpo.
Istruzioni per il montaggio
• Per proteggere la soffione doccia da eventuali
impurita provenienti dalle tubazioni dell’acqua, deve
essere inserito il filtro nell’impugnatura della doccia
stessa. Tali impurita possono infatti causare difetti e/o
danneggiare parti della doccia; in questo caso la
Hansgrohe non risponde dei danni.
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d’uso consigliata: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 60°C
Segno di verifica (vedi pagg. 18)
Ingombri (vedi pagg. 18)
Diagramma flusso
(vedi pagg. 18)
Parti di ricambio (vedi pagg. 17)
Montaggio
vedi pagg. 17
Pulitura (vedi pagg. 19) e brochure
allegata
3

Español
Descripción de símbolos
 Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evi-
tar heridas por aplastamiento o corte.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre pul-
verizador y cuerpo.
La roseta de ducha solo debe utilizarse para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• La junta de filtración que se suministra con la ducha mu-
ral evita que las partículas de suciedad procedentes de
las tuberías lleguen a la ducha mural. Debe colocarse
entre el flexo y la ducha mural. Infiltraciones de sucie-
dad deterioran el funcionamiento de la ducha mural y
pueden causar daños en el interior de la misma que no
están cubiertas por la garantía de Hansgrohe.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Marca de verificación
(ver página 18)
Dimensiones (ver página 18)
Diagrama de circulación
(ver página 18)
Repuestos (ver página 17)
Montaje
ver página 17
Limpiar (ver página 19) y folleto
anexo
Nederlands
Symboolbeschrijving
 Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
De douche uitsluitend toepassen in badkamers ten
behoeve van lichaamsreiniging.
Montage-instructies
• Het bij de hoofddouche verpakte zeefje moet worden
ingebouwd om vuil uit de waterleiding te weren.
Vuil uit de leidingen kan de werking van de hoofd-
douche negatief beïnvloeden en/of de hoofddouche
beschadigen. Voor deze schade is Hansgrohe niet
verantwoordelijk.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Keurmerk (zie blz. 18)
Maten (zie blz. 18)
Doorstroomdiagram
(zie blz. 18)
Service onderdelen (zie blz. 17)
Montage
zie blz. 17
Reinigen (zie blz. 19) en bijgevoeg-
de brochure
4

Dansk
Symbolbeskrivelse
 Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Bruseren må kun bruges til at bruse, til hygiejne og
rengøring af kroppen.
Monteringsanvisninger
• Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs kan
have indflydelse på bruserens funktion og/eller føre til
beskadigelser på håndbruserens funktionsdele.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Godkendelse (se s. 18)
Målene (se s. 18)
Doorstroomdiagram
(se s. 18)
Reservedele (se s. 17)
Montering
se s. 17
Rengøring (se s. 19) og vedlagt
brochure
Português
Descrição do símbolo
 Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
O chuveiro só pode ser utilizado para fins de
higiene pessoal.
Avisos de montagem
• O filtro de rede deve ser colocado para proteger o
chuveiro de areias e resíduos rovenientes da tuba-
gem. Resíduos e areias podem danificar componen-
tes, ou provocar mau funcionamento do chuveiro; as
avarias assim provocadas anulam a nossa responsabi-
lidade e anulam a nossa garantia.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Marca de controlo
(ver página 18)
Medidas (ver página 18)
Fluxograma
(ver página 18)
Peças de substituição
(ver página 17)
Montagem
ver página 17
Limpeza (ver página 19) e brochu-
ra em anexo
5

Polski
Opis symbolu
 Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Znajdujące się przy prysznicu sitko musi zostać
zainstalowane, aby zatrzymać zanieczyszczenia z
instalacji. Przedostające się zanieczyszczenia mogą
mieć ujemny wpływ na działanie i/lub prowadzić do
usterek w działaniu elementów prysznica. Za powsta-
łe z tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Znak jakości (patrz strona 18)
Wymiary (patrz strona 18)
Schemat przepływu
(patrz strona 18)
Części serwisowe
(patrz strona 17)
Montaż
patrz strona 17
Czyszczenie (patrz strona 19) i
dołączona broszura
Česky
Popis symbolů
 Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Sprcha smí být používána pouze za účelem koupání
a tělesné hygieny.
Pokyny k montáži
• Do přívodu musí být zabudováno se sprchou dodá-
vané sítko, aby zachycovalo nečistoty vyplavené z
vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Zkušební značka (viz strana 18)
Rozmìry (viz strana 18)
Diagram průtoku
(viz strana 18)
Servisní díly (viz strana 17)
Montáž
viz strana 17
Čištění (viz strana 19) a přiložená
brožura
6

Slovensky
Popis symbolov
 Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Sprcha sa smie používať len na účely kúpania a
telesnej hygieny.
Pokyny pre montáž
• Do prívodu musí byt‘ zabudované so sprchou
dodávané sítko, aby zachytilo nečistoty vyplavené z
vodovodnej siete. Vyplavené nečistoty môžou ovlivnit‘
funkciu sprchy, alebo spôsobit‘ jej poškodenie. Na
takto vzniknuté škody sa nevzt‘ahuje záruka firmy
Hansgrohe.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Osvedčenie o skúške
(viď strana 18)
Rozmery (viď strana 18)
Diagram prietoku
(viď strana 18)
Servisné diely (viď strana 17)
Montáž
viď strana 17
Čištění (viď strana 19) a priložená
brožúra
中文
符号说明
 安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
该莲蓬头仅允许作淋浴、卫生保健和身体清洁
目的使用。
安装提示
• 必须装上花洒所附带的滤网密封垫，以过滤管
道里的杂质污物。杂质污物会影响花洒的功能
和/或损坏花洒的功能部件，由此而产生的产品
损坏不属于汉斯格雅的保修范围。
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,1-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
检验标记 (参见第页18)
大小 (参见第18页)
流量示意图
(参见第页18)
备用零件 (参见第17页)
安装
参见第页 17
清洗 (参见第页19)并附有小手册
7

Русский
Описание символов
 Указания по технике безопасности
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
Источник разбрызгивания разрешается исполь-
зовать только в гигиенических целях для принятия
ванны и личной гигиены.
Указания по монтажу
• Для предотворащения попадания частиц грязи из водопро-
водной сети необходимо установить фильтр, прилагаемый
к ручному душу. Частицы грязи могут нарушить отдельные
функции и/или привести к повреждению функциональных
деталей ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,1 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Знак технического контроля
(см. стр. 18)
Размеры (см. стр. 18)
Схема потока
(см. стр. 18)
Κомплеκт (см. стр. 17)
Монтаж
см. стр. 17
Очистка (см. стр. 19) и прилагае-
мая брошюра
Magyar
Szimbólumok leírása
 Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
A zuhanyt csak fürdő- higiéniai- és testtisztítási célra
szabad használni.
Szerelési utasítások
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződé-
sek kiküszöbölésére. A beáramló szennyeződések
akadályozhatják és / vagy teljesen tönkre is tehetik
a zuhany funkcióit. Az ezekből adódó károkért a
Hansgrohe nem felel.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Vizsgajel (lásd a oldalon 18)
Méretet (lásd a 18. oldalon)
Átfolyási diagramm
(lásd a oldalon 18)
Tartozékok (lásd a 17. oldalon)
Szerelés
lásd a oldalon 17
Tisztítás (lásd a oldalon 19) és
mellékelt brossúrával
8

Suomi
Merkin kuvaus
 Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Suihkua saa käyttää vain kylpy-, hygienia ja kehon-
puhdistustarkoituksiin.
Asennusohjeet
• Käsisuihkun mukana toimitettu sihtitiiviste on asennetta-
va paikalleen, jotta lian huuhtoutuminen vesijohtover-
kostosta käsisuihkuun estyy. Huuhtoutuvat likahiukkaset
voivat häiritä suihkun toimintaa tai vahingoittaa
toimintaosia, Hansgrohe ei vastaa tästä aiheutuneista
vahingoista.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Koestusmerkki (katso sivu 18)
Mitat (katso sivu 18)
Virtausdiagrammi
(katso sivu 18)
Varaosat (katso sivu 17)
Asennus
katso sivu 17
Puhdistus (katso sivu 19) ja oheinen
esite
Svenska
Simbolio aprašymas
 Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Duschen får bar användas till dusch-, bad- och
personlig hygien.
Monteringsanvisningar
• Silpackningen som följer med duschen måste monte-
ras för att undvika att smuts från ledningsnätet tränger
in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Testsigill (se sidan 18)
Måtten (se sidan 18)
Pralaidumo diagrama
(se sidan 18)
Reservdelar (se sidan 17)
Montering
se sidan 17
Rengöring (se sidan 19) och med-
följande broschyr
9

Lietuviškai
Simbolio aprašymas
 Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Dušo galva naudojama tik maudymosi, higieniniais ir
kūno švarinimo tikslais.
Montavimo instrukcija
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalumui
ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu
atveju „“Hansgrohe““ atsakomybės neprisiima.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,1 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Bandymo pažyma (žr. psl. 18)
Išmatavimai (žr. psl. 18)
Pralaidumo diagrama
(žr. psl. 18)
Atsarginės dalys (žr. psl. 17)
Montavimas
žr. psl. 17
Valymas (žr. psl. 19) ir pridedama
brošiūra
Hrvatski
Opis simbola
 Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Mora se izbjegavati kontakt mlaza iz tuša s
osjetljivim dijelovima tijela (npr. očima). Tijelo
korisnika mora biti dovoljno udaljeno od tuša.
Tuš se smije primjenjivati samo za kupanje, tuširanje i
osobnu higijenu.
Upute za montažu
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna
oštećenja uzrokovana prljavštinom proizvođač
Hansgrohe nije odgovoran.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Oznaka testiranja (pogledaj
stranicu 18)
Mjere (pogledaj stranicu 18)
Dijagram protoka
(pogledaj stranicu 18)
Rezervni djelovi (pogledaj strani-
cu 17)
Sastavljanje
pogledaj stranicu 17
Čišćenje (pogledaj stranicu 19) i
priložena brošura
10

Türkçe
Simge açıklaması
 Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Su püskürtücü yalnızca banyo, hijyen ve yıkanma
amaçları için kullanılabilir.
Montaj açıklamaları
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için, yerine
monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları
üzerinde hasarlara sebep olabilir, bu yüzden meyda-
na gelen hasarlardan Hansgrohe sorumlu tutulamaz.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Kontrol işareti (bakınız sayfa 18)
Ölçüleri (Bakınız sayfa 18)
Akış diyagramı
(bakınız sayfa 18)
Yedek Parçalar (Bakınız sayfa 17)
Montajı
bakınız sayfa 17
Temizleme (bakınız sayfa 19) ve
birlikte verilen broşür
Română
Descrierea simbolurilor
 Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Evitaţi contactul jetului de apă cu părţile de corp
sensibile (de ex. ochii). Ţineţi duşul la o distanţă
corespunzătoare de corp.
Duşul poate fi utilizat doar în scopuri de spălare,
igienizare şi de întreţinere a igienei corporale.
Instrucţiuni de montare
• Montaţi garnitura de filtru livrată împreună cu
capătul de duş de mână pentru evitarea pătrunderii
impurităţilor din reţeaua de alimentare. Impurităţile
pătrunse pot influenţa funcţionarea aparatului şi/sau
provoca deteriorarea capătului de duş. Garanţia nu
acoperă aceste daune.
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
Presiune de funcţionare recomandată: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Certificat de testare
(vezi pag. 18)
Dimensiuni (vezi pag. 18)
Diagrama de debit
(vezi pag. 18)
Piese de schimb (vezi pag. 17)
Montare
vezi pag. 17
Curăţare (vezi pag. 19) şi broşura
alăturată
11

Ελληνικά
Περιγραφή συμβόλων
 Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Η επαφή δέσμης νερού του ντους με ευαίσθητες
περιοχές του σώματος (π.χ. μάτια) πρέπει να απο-
φεύγεται. Διατηρείτε επαρκή απόσταση ανάμεσα στο
ντους και το σώμα.
Το ντους επιτρέπεται να χρησιμοποιείται μόνο για το
μπάνιο, τον καθαρισμό και την υγιεινή του σώματος.
Οδηγίες συναρμολόγησης
• Πρέπει να εγκατασταθεί το παρέμβυσμα φίλτρου που
συνοδεύει τον καταιονιστήρα κατά τέτοιο τρόπο, ώστε
να αποφεύγονται ρύποι που προέρχονται από το
δίκτυο ύδρευσης. Οι ρύποι από το δίκτυο ύδρευσης
μπορούν να επηρεάσουν αρνητικά και/ ή να προξενή-
σουν ζημία στα λειτουργικά τμήματα του καταιονιστή-
ρα (ντους). Τέτοιου είδους ζημίες δεν καλύπτονται από
την εγγύηση Hansgrohe.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 0,6 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Σήμα ελέγχου (βλ. Σελίδα 18)
Διαστάσεις (βλ. σελίδα 18)
Διάγραμμα ροής
(βλ. Σελίδα 18)
Ανταλλακτικά ( βλ. σελίδα 17 )
Συναρμολόγηση
βλ. Σελίδα 17
Καθαρισμός (βλ. Σελίδα 19) και
συνημμένο φυλλάδιο
Slovenski
Opis simbola
 Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Prha se sme uporabljati le z namenom vzdrževanja
higiene oziroma umivanja kopalnice in telesa.
Navodila za montažo
• Filter, ki je priložen ročni prhi, je potrebno vgraditi,
da prho zaščitimo pred umazanijo iz vodovodne
napeljave. Umazanija lahko okvari ali poškoduje dele
ročne prhe. Za tako nastalo škodo Hansgrohe ne
odgovarja.
Tehnični podatki
Delovni tlak: maks. 0,6 MPa
Priporočeni delovni tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Preskusni znak (glejte stran 18)
Mere (glejte stran 18)
Diagram pretoka
(glejte stran 18)
Rezervni deli (glejte stran 17)
Montaža
glejte stran 17
Čiščenje (glejte stran 19) in
priložena brošura
12

Estonia
Sümbolite kirjeldus
 Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Duši veejoad ei tohi kokku puutuda tundlike
kehaosadega (nt silmad). Jätke duši ja keha vahele
piisav vahe.
Dušši tohib kasutada ainult vanniskäimiseks,
hügieeniks ja keha pesemiseks.
Paigaldamisjuhised
• Kaitsmaks dušši torust tuleva mustuse eest, on vaja
paigaldada dušiga kaasasolev mustusesõel. Sissetulev
mustus võib funktsioneerimist kahjustada ja/või
rikkuda duši detaile. Sellest tulenevate kahjude eest
Hansgrohe ei vastuta.
Tehnilised andmed
Töörõhk maks. 0,6 MPa
Soovitatav töörõhk: 0,1 - 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Kontrollsertifikaat (vt lk 18)
Mõõtude (vt lk 18)
Läbivooludiagramm
(vt lk 18)
Varuosad (vt lk 17)
Paigaldamine
vt lk 17
Puhastamine (vt lk 19) ja
kaasasolev brošüür
Latvian
Simbolu nozīme
 Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Nepieciešams izvairīties no dušas strūklas tieša
kontakta ar jutīgām ķermeņa daļām (piem., acīm).
Nepieciešams ievērot pietiekošu attālumu starp dušu
un ķermeni.
Dušu drīkst izmantot vienīgi vannošanās, higiēnas un
ķermeņa tīrīšanas nolūkiem.
Norādījumi montāžai
• Jāiemontē dušas komplektā esošais filtrs, lai novērstu
netīrumu ieplūšanu no ūdens vada. Ieskalotie netīrumi
var traucēt dušas funkciju un / vai arī izraisīt rokas
dušas daļu bojājumus, par kuriem Hansgrohe nenes
atbildību.
Tehniskie dati
Darba spiediens: maks. 0,6 MPa
Ieteicamais darba spiediens: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Pārbaudes zīme (skat. lpp. 18)
Izmērus (skat. 18. lpp.)
Caurplūdes diagramma
(skat. lpp. 18)
Rezerves daļas (skat. 17. lpp.)
Montāža
skat. lpp. 17
Tīrīšana (skat. lpp. 19) un klāt
pievienotais buklets
13

Srpski
Opis simbola
 Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Mora se izbegavati kontakt mlaza iz tuša sa
osetljivim delovima tela (npr. očima). Telo korisnika
mora biti na dovoljnom odstojanju od tuša.
Tuš sme da se koristi samo za kupanje, tuširanje i
ličnu higijenu.
Instrukcije za montažu
• Obavezno ugradite mrežicu upakovanu s tušem, čime
sprečavate ulazak prljavštine iz vodovoda. Prljavština
može dovesti do delimičnog ili potpunog oštećenja
delova tuša. Za eventualna oštećenja uzrokovana
prljavštinom proizvođač Hansgrohe nije odgovoran.
Tehnički podaci
Radni pritisak: maks. 0,6 MPa
Preporučeni radni pritisak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Ispitni znak (vidi stranu 18)
Mere (vidi stranu 18)
Dijagram protoka
(vidi stranu 18)
Rezervni delovi (vidi stranu 17)
Montaža
vidi stranu 17
Čišćenje (vidi stranu 19) i priložena
brošura
Norsk
Symbolbeskrivelse
 Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjstrålen skal ikke komme i kontakt med ømfintlige
kroppsdeler (f.eks. øynene). Overhold en tilstrekkelig
avstand mellom dusjen og kroppen.
Dusjen skal kun brukes for bading, til hygieneformål
og til kroppsrengjøring
Montagehenvisninger
• Silpakningen som er levert med dusjen skal bygges inn
for å forhindre at smuss spyles inn fra ledningsnettet.
Innspylt smuss kan påvirke funksjonen negativt og/el-
ler kan medføre skader på hånddusjens funksjonsde-
ler. Hansgrohe påtar seg inget ansvar for skader som
resulteres av dette.
Tekniske data
Driftstrykk maks. 0,6 MPa
Anbefalt driftstrykk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Prøvemerke (se side 18)
Mål (se side 18)
Gjennomstrømningsdiagram
(se side 18)
Servicedeler (se side 17)
Montasje
se side 17
Rengjøring (se side 19) og vedlagt
brosjyre
14

БЪЛГАРСКИ
Описание на символите
 Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Трябва да се избягва контакта на струите на
разпръсквателя с чувствителни части на тялото (напр.
очите). Между разпръсквателя и тялото трябва да се
спазва достатъчно разстояние.
Позволено е използването на разпръсквателя само за
къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Опакованото заедно с разпръсквателя уплътнение
с цедка трябва да се монтира, за да се избегне
натрупване на замърсявания от водопроводната
мрежа. Натрупването на замърсявания може да
наруши функцията и/или да доведе до увреждания на
функционалните части на разпръсквателя, Hansgrohe не
носи отговорност за получилите се по този начин щети.
Технически данни
Работно налягане: макс. 0,6 МПа
Препоръчително работно налягане: 0,1 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Контролен знак (вижте стр. 18)
Размери (вижте стр. 18)
Диаграма на потока
(вижте стр. 18)
Сервизни части (вижте стр. 17)
Монтаж
вижте стр. 17
Почистване (вижте стр. 19) и
приложена брошура
Shqip
Përshkrimi i simbolit
 Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Kontakti i valëve të dushit me pjesët e ndjeshme të
trupit (p.sh. me sytë) duhet që të shmanget. Midis
dushit dhe trupit duhet që të mbahet një distancë e
mjaftueshme.
Dushi duhet të përdoret vetëm për qëllimet e
banjave, të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Sita që i kemi bashkëngjitur spërkatëses duhet
përdorur për të evituar thithjen e papastërtive nga
rrjeti i ujësjellësit. Ndotjet mund të dëmtojnë pjesë
funksionale të spërkatëses. Hansgrohe nuk merr
përgjegjësinë për dëmet e shkaktuara në këtë mënyrë.
Të dhëna teknike
Presioni gjatë punës maks. 0,6 MPa
Presioni i rekomanduar: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Shenja e kontrollit
(shih faqen 18)
Përmasat (shih faqen 18)
Diagrami i qarkullimit
(shih faqen 18)
Pjesë ndërrimi (shih faqen 17)
Montimi
shih faqen 17
Pastrimi (shih faqen 19) dhe
broshura bashkëngjitur
15




        

         
       

 


 




  0,6 
 0,1 - 0,4 
PSI
 60°C


18 

) (18



)  (19 

(17

) (18
ﻲﺑﺮﻋ
17 ﺢﻔﺻ ﻊﺟار
ﺐﻴآﺮﺘﻟا



        

         
       

 


 




  0,6 
 0,1 - 0,4 
PSI
 60°C


18 

) (18



)  (19 

(17

) (18
16

17
94246000
XXX = Farbcodierung / Couleurs / Colors / Trattamento / Acabados / Kleuren / Overflade / Acabamentos / Kody
kolorów / Kód povrchové úpravy / Farebné označenie / 颜色代码 / Цветная кодировка / Színkódolás /
Värikoodaus / Färgkodning / Spalvos / Boje / Renkler / Coduri de culori / Χρώματα / الألوان / Barve /
Värvid / Krāsu kodi / Oznake boja / Fargekode / Цветово кодиране /Kodimi me anë të ngjyrave
000 = chrom / chromé / chrome plated / cromato / cromado / verchroomd / Krom / cromado / chróm / 镀铬 /
хром / króm / kromi / krom / crom / Επιχρωμιωμένο / كروم / kroom / hroma / hrom / хром
820 = brushed nickel / nikiel szorowany / 镍拉丝 / harjattu nikkeli / borstad nickel / nichel mat / νίκελ ματ /
børstet nikkel / надраскан никел / nikel i furçuar / شّﺮﻔُﻣ ﻞﻜﻴﻧ

18
P-IX DVGW SVGW WRAS KIWA NF ACS ETA
16320XXX P-IX 18193/IB X X X
DIN 4109
P-IX 18193/IB
Montreux
16320XXX

19
> 1 min
1 2
3
1 2

Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
09/2011 9.05945.01
