Hans Grohe Raindance E 150 AIR 3jet 28551000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l’uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 16
Raindance E 150 AIR 3jet
28551000
Raindance E 120 AIR 3jet
28549000
Raindance E 100 AIR 3jet
28553000
Raindance S 150 AIR 3jet
28550000
Raindance S 120 AIR 3jet
28554000
Raindance S 100 AIR 3jet
28552000

Montage
voir page 19
Classification acoustique et
débit (voir page 19)
Nettoyage (voir page 21) et
brochure ci-jointe
Pièces détachées (voir pages 22)
Instructions de service (voir page
20)
Diagramme du débit (voir page
17)

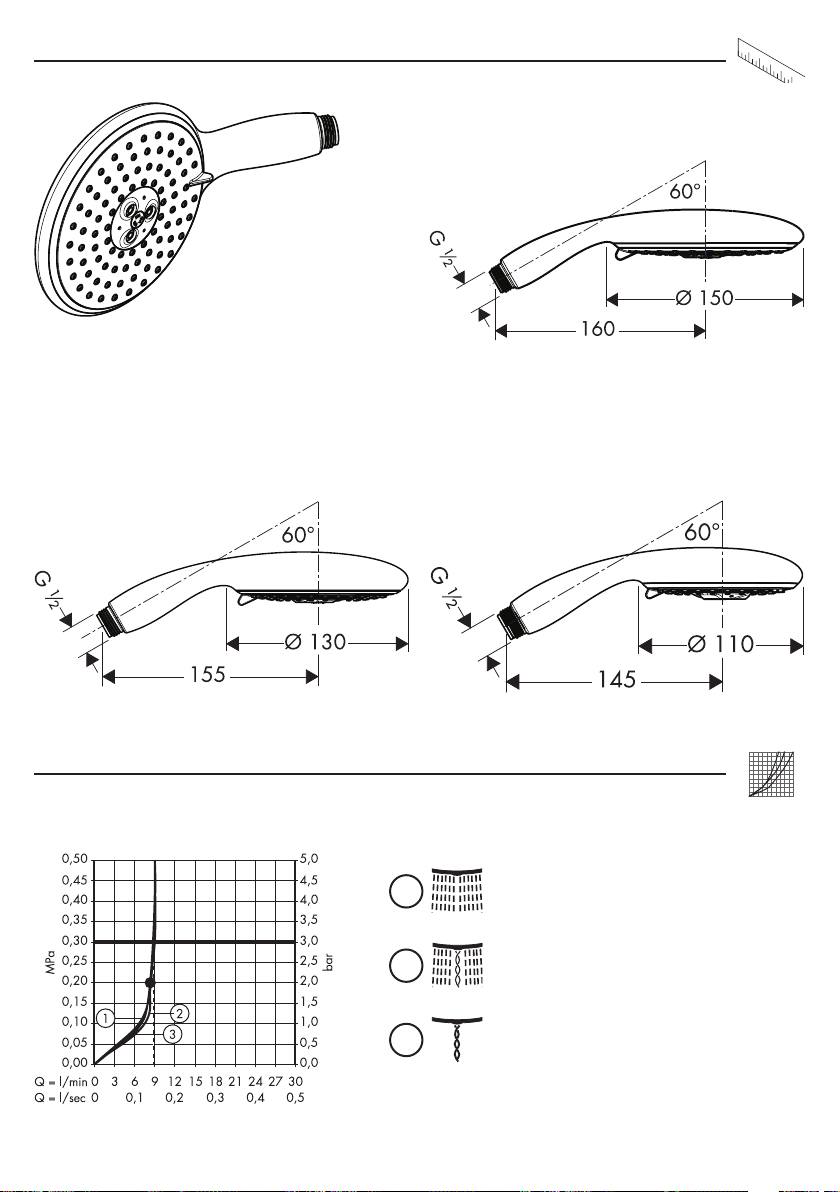

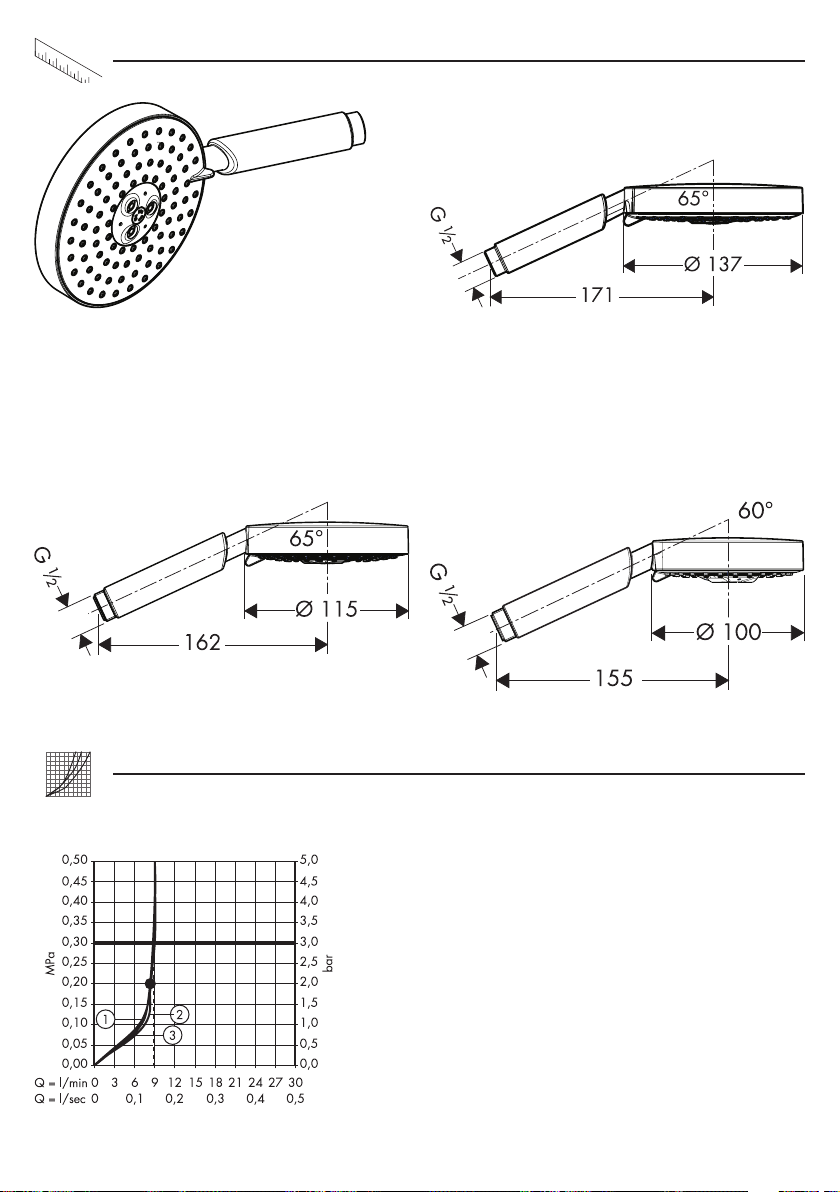

Dimensions (voir page 17)
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
6Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
6La douchette ne doit servir qu'a se doucher, à se
nettoyer et à pratiquer une hygiène corporelle.
Instructions pour le montage
• Le joint à filtre fourni avec la pomme de douche à
main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer le
fonctionnement de ce produit et même endommager des
pieces mobiles. Des réclamations à la suite de l’usage de
la pomme de douche sans joint-tamis de hansgrohe ne
peuvent pas faire partie de notre garantie.
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max.60°C
Désinfection thermique: 70°C / max. 4min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Montage
siehe Seite 19
Prüfzeichen (siehe Seite 19)
Reinigung (siehe Seite 21) und
beiliegende Broschüre
Serviceteile (siehe Seite 22)
Bedienung (siehe Seite 20)
Durchflussdiagramm (siehe Seite
17)
Maße (siehe Seite 17)
Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
6Die Brause darf nur zur Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
Montagehinweise
• Die der Brause beigepackte Siebdichtung muss
eingebaut werden, um Schmutzeinspülungen aus dem
Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu
Beschädigungen an Funktionsteilen der Brause führen,
für hieraus ergebende Schäden haftet Hansgrohe
nicht.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max.60°C
Thermische Desinfektion: 70°C / max. 4min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montaggio
vedi pagg. 19
Segno di verifica (vedi pagg. 19)
Pulitura (vedi pagg. 21) e brochure
allegata
Parti di ricambio (vedi pagg. 22)
Procedura (vedi pagg. 20)
Diagramma flusso (vedi pagg.
17)
Ingombri (vedi pagg. 17)
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
6La doccia deve essere impiegata solo per il bagno e
utilizzo igienico e pulizia del corpo.
Istruzioni per il montaggio
• Per proteggere la soffione doccia da eventuali
impurita provenienti dalle tubazioni dell’acqua, deve
essere inserito il filtro nell’impugnatura della doccia
stessa. Tali impurita possono infatti causare difetti e/o
danneggiare parti della doccia; in questo caso la
Hansgrohe non risponde dei danni.
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max.60°C
Disinfezione termica: 70°C / max. 4min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Assembly
see page 19

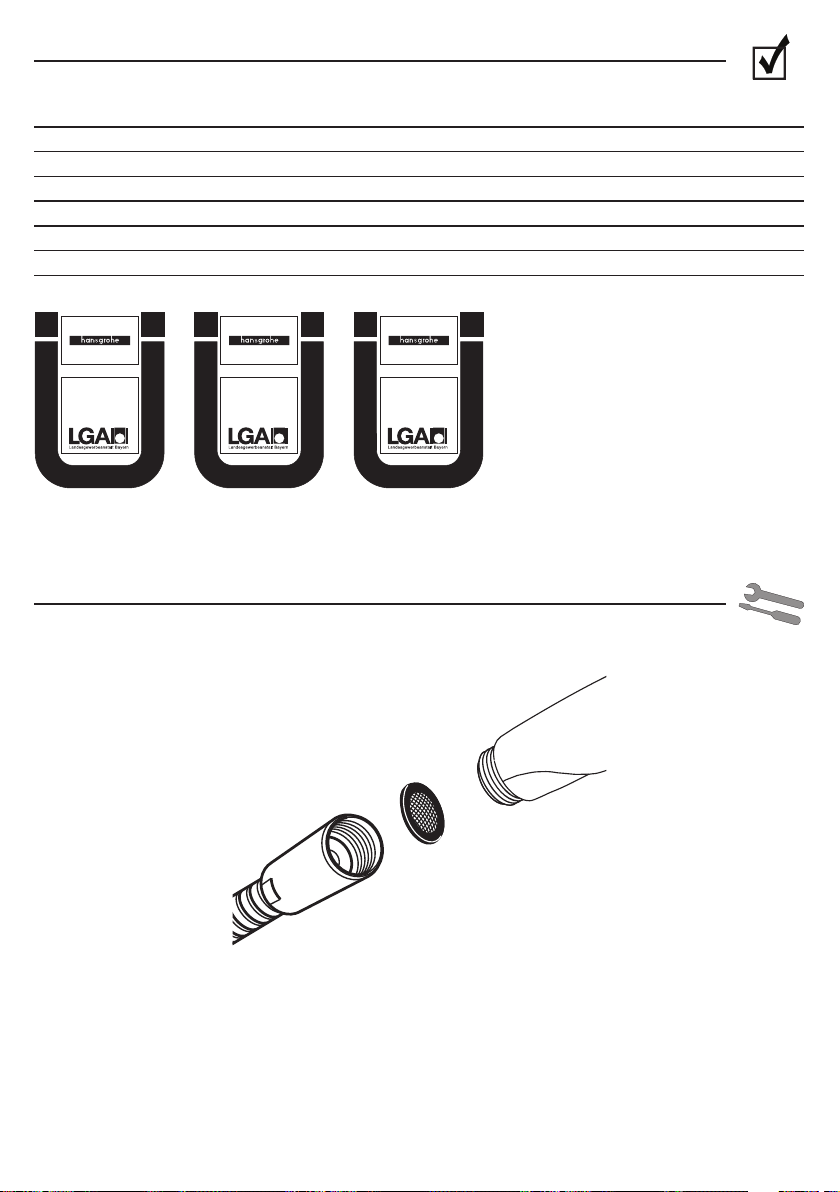

Test certificate (see page 19)
Cleaning (see page 21) and
enclosed brochure
Spare parts (see page 22)

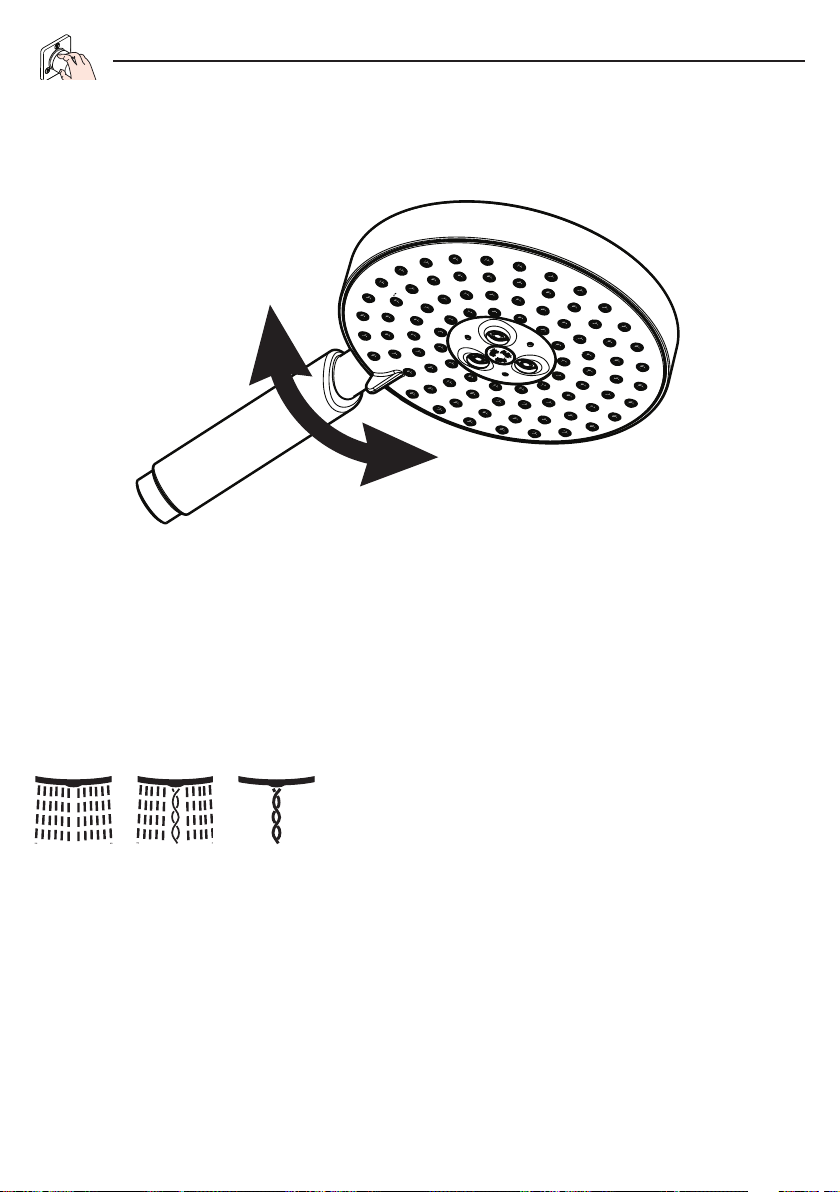

Operation (see page 20)
Flow diagram (see page 17)
Dimensions (see page 17)
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6Do not allow the streams of the shower touch
sensitive body parts (such as your eyes). An
adequate distance must be kept between the shower
and you.
6The shower may only be used for bathing, hygiene
and body cleansing purposes.
Installation Instructions
• The mesh washer must be insert to protect the
overhead shower against incoming dirt by pipework.
Incoming dirt leads to defects or/and can damage
parts of the shower; such caused faults voids all
liability and guarantee claims.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max.60°C
Thermal disinfection: 70°C / max. 4min
The product is exclusively designed for drinking water!
English
3

Montage
zie blz. 19
Keurmerk (zie blz. 19)
Reinigen (zie blz. 21) en
bijgevoegde brochure
Service onderdelen (zie blz. 22)
Bediening (zie blz. 20)
Doorstroomdiagram (zie blz. 17)
Maten (zie blz. 17)
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorkomen.
Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
6De douche uitsluitend toepassen in badkamers ten
behoeve van lichaamsreiniging.
Montage-instructies
• Het bij de hoofddouche verpakte zeefje moet worden
ingebouwd om vuil uit de waterleiding te weren. Vuil
uit de leidingen kan de werking van de hoofddouche
negatief beïnvloeden en/of de hoofddouche
beschadigen. Voor deze schade is Hansgrohe niet
verantwoordelijk.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max.60°C
Thermische desinfectie: 70°C / max. 4min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Montaje
ver página 19
Marca de verificación (ver
página 19)
Limpiar (ver página 21) y folleto
anexo
Repuestos (ver página 22)
Manejo (ver página 20)
Diagrama de circulación (ver
página 17)
Dimensiones (ver página 17)
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Debe evitarse el contacto del chorro del
pulverizador con partes sensibles del cuerpo (por
ej. ojos). Debe mantenerse una distancia suficiente
entre pulverizador y cuerpo.
6La roseta de ducha solo debe utilizarse para fines
de baño, higiene y limpieza corporal.
Indicaciones para el montaje
• La junta de filtración que se suministra con la ducha
mural evita que las partículas de suciedad procedentes
de las tuberías lleguen a la ducha mural. Debe
colocarse entre el flexo y la ducha mural. Infiltraciones
de suciedad deterioran el funcionamiento de la ducha
mural y pueden causar daños en el interior de la misma
que no están cubiertas por la garantía de Hansgrohe.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max.60°C
Desinfección térmica: 70°C / max. 4min
El producto ha sido concebido exclusivamente para
agua potable.
Español
4

Montagem
ver página 19
Marca de controlo (ver página
19)
Limpeza (ver página 21) e
brochura em anexo
Peças de substituição (ver página
22)
Funcionamento (ver página 20)
Fluxograma (ver página 17)
Medidas (ver página 17)
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessário
manter uma distância suficiente entre o chuveiro e
o corpo.
6O chuveiro só pode ser utilizado para fins de
higiene pessoal.
Avisos de montagem
• O filtro de rede deve ser colocado para proteger
o chuveiro de areias e resíduos rovenientes da
tubagem. Resíduos e areias podem danificar
componentes, ou provocar mau funcionamento do
chuveiro; as avarias assim provocadas anulam a
nossa responsabilidade e anulam a nossa garantia.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max.60°C
Desinfecção térmica: 70°C / max. 4min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Montering
se s. 19
Godkendelse (se s. 19)
Rengøring (se s. 21) og vedlagt
brochure
Reservedele (se s. 22)
Brugsanvisning (se s. 20)
Gennemstrømningsdiagram (se
s. 17)
Målene (se s. 17)
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
6Bruseren må kun bruges til at bruse, til hygiejne og
rengøring af kroppen.
Monteringsanvisninger
• Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs
kan have indflydelse på bruserens funktion og/eller
føre til beskadigelser på håndbruserens funktionsdele.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max.60°C
Termisk desinfektion: 70°C / max. 4min
Produktet er udelukkende beregnet til drikkevand!
Dansk
5

Montáž
viz strana 19
Zkušební značka (viz strana 19)
Čištění (viz strana 21) a přiložená
brožura
Servisní díly (viz strana 22)
Ovládání (viz strana 20)
Diagram průtoku (viz strana 17)
Rozmìry (viz strana 17)
Popis symbolů
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Je nutné zabránit kontaktu vodních paprsků sprchy
s měkkými částmi těla (např. očima). Je nutné
dodržovat dostatečný odstup mezi sprchou a tělem.
6Sprcha smí být používána pouze za účelem koupání
a tělesné hygieny.
Pokyny k montáži
• Do přívodu musí být zabudováno se sprchou
dodávané sítko, aby zachycovalo nečistoty vyplavené
z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max.60°C
Tepelná desinfekce: 70°C / max. 4min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Montaż
patrz strona 19
Znak jakości (patrz strona 19)
Czyszczenie (patrz strona 21) i
dołączona broszura
Części serwisowe (patrz strona
22)
Obsługa (patrz strona 20)
Schemat przepływu (patrz strona
17)
Wymiary (patrz strona 17)
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np.
oczami). Należy zachowywać odpowiednią
odległość pomiędzy głowicą a ciałem.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Znajdujące się przy prysznicu sitko musi zostać
zainstalowane, aby zatrzymać zanieczyszczenia z
instalacji. Przedostające się zanieczyszczenia mogą
mieć ujemny wpływ na działanie i/lub prowadzić
do usterek w działaniu elementów prysznica. Za
powstałe z tego tytułu szkody firma Hansgrohe nie
ponosi odpowiedzialności.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks.60°C
Dezynfekcja termiczna: 70°C / maks. 4min
Produkt stworzono wyłącznie do wody pitnej!
Polski
6

安装
参见第 19 页
检验标记 (参见第19页)
清洗 (参见第21页)并附有小手
册
备用零件 (参见第22页)
操作 (参见第20页)
流量示意图 (参见第17页)
大小 (参见第17页)
符号说明
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
6该莲蓬头仅允许作淋浴、卫生保健和身体清洁
目的使用。
安装提示
• 必须装上花洒所附带的滤网密封垫，以过滤管道
里的杂质污物。杂质污物会影响花洒的功能和/
或损坏花洒的功能部件，由此而产生的产品损坏
不属于汉斯格雅的保修范围。
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,1–0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 70°C/最大4分钟
该产品专为饮用水设计！
中文
Montáž
viď strana 19
Osvedčenie o skúške (viď strana
19)
Čistenie (viď strana 21) a priložená
brožúra
Servisné diely (viď strana 22)
Obsluha (viď strana 20)
Diagram prietoku (viď strana 17)
Rozmery (viď strana 17)
Popis symbolov
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Vyhýbajte sa kontaktu vodného lúča sprchy s
citlivými miestami tela (napr. oči). Dodržiavajte
dostatočnú vzdialenosť medzi sprchou a telom.
6Sprcha sa smie používať len na účely kúpania a
telesnej hygieny.
Pokyny pre montáž
• Do prívodu musí byt' zabudované so sprchou
dodávané sítko, aby zachytilo nečistoty vyplavené z
vodovodnej siete. Vyplavené nečistoty môžou ovlivnit'
funkciu sprchy, alebo spôsobit' jej poškodenie. Na
takto vzniknuté škody sa nevzt'ahuje záruka firmy
Hansgrohe.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max.60°C
Termická dezinfekcia: 70°C / max. 4min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
7

Szerelés
lásd a 19. oldalon
Vizsgajel (lásd a 19. oldalon)
Tisztítás (lásd a 21. oldalon) és
mellékelt brossúrával
Tartozékok (lásd a 22. oldalon)
Használat (lásd a 20. oldalon)
Átfolyási diagramm (lásd a 17.
oldalon)
Méretet (lásd a 17. oldalon)
Szimbólumok leírása
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
6A zuhanyt csak fürdő- higiéniai- és testtisztítási célra
szabad használni.
Szerelési utasítások
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződések
kiküszöbölésére. A beáramló szennyeződések
akadályozhatják és / vagy teljesen tönkre is tehetik
a zuhany funkcióit. Az ezekből adódó károkért a
Hansgrohe nem felel.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max.60°C
Termikus fertőtlenítés: 70°C / max. 4perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Монтаж
см. стр. 19
Знак технического контроля
(см. стр. 19)
Очистка (см. стр. 21) и
прилагаемая брошюра
Κомплеκт (см. стр. 22)
Эксплуатация (см. стр. 20)
Схема потока (см. стр. 17)
Размеры (см. стр. 17)
Описание символов
6Указания по технике безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Не допускайте попадания струи воды из
разбрызгивателя на чувствительные части тела
(например, на глаза). Разбрызгиватель следует
устанавливать на достаточном расстоянии от тела.
6Источник разбрызгивания разрешается
использовать только в гигиенических целях для
принятия ванны и личной гигиены.
Указания по монтажу
• Для предотворащения попадания частиц грязи
из водопроводной сети необходимо установить
фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или
привести к повреждению функциональных деталей
ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,1 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более.60°C
Термическая дезинфекция: 70°C / не более. 4мин
Изделие предназначено исключительно для питьевой
воды!
Русский
8

Montering
se sidan 19
Testsigill (se sidan 19)
Rengöring (se sidan 21) och
medföljande broschyr
Reservdelar (se sidan 22)
Hantering (se sidan 20)
Flödesschema (se sidan 17)
Måtten (se sidan 17)
Symbolförklaring
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Undvik att rikta duschstrålarna mot känsliga
kroppsdelar (t. ex. ögonen. Det måste finnas ett
tillräckligt stort avstånd mellan duschen och kroppen.
6Duschen får bar användas till dusch-, bad- och
personlig hygien.
Monteringsanvisningar
• Silpackningen som följer med duschen måste monteras
för att undvika att smuts från ledningsnätet tränger
in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max.60°C
Termisk desinfektion: 70°C / max. 4min
Produkten är enbart avsedd för dricksvatten!
Svenska
Asennus
katso sivu 19
Koestusmerkki (katso sivu 19)
Puhdistus (katso sivu 21) ja oheinen
esite
Varaosat (katso sivu 22)
Käyttö (katso sivu 20)
Virtausdiagrammi (katso sivu 17)
Mitat (katso sivu 17)
Merkin kuvaus
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
6Suihkua saa käyttää vain kylpy-, hygienia ja
kehonpuhdistustarkoituksiin.
Asennusohjeet
• Käsisuihkun mukana toimitettu sihtitiiviste on
asennettava paikalleen, jotta lian huuhtoutuminen
vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat
likahiukkaset voivat häiritä suihkun toimintaa tai
vahingoittaa toimintaosia, Hansgrohe ei vastaa tästä
aiheutuneista vahingoista.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks.60°C
Lämpödesinfektio: 70°C / maks. 4min
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
9

Sastavljanje
pogledaj stranicu 19
Oznaka testiranja (pogledaj
stranicu 19)
Čišćenje (pogledaj stranicu 21) i
priložena brošura
Rezervni djelovi (pogledaj
stranicu 22)
Upotreba (pogledaj stranicu 20)
Dijagram protoka (pogledaj
stranicu 17)
Mjere (pogledaj stranicu 17)
Opis simbola
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Mora se izbjegavati kontakt mlaza iz tuša s
osjetljivim dijelovima tijela (npr. očima). Tijelo
korisnika mora biti dovoljno udaljeno od tuša.
6Tuš se smije primjenjivati samo za kupanje, tuširanje
i osobnu higijenu.
Upute za montažu
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna
oštećenja uzrokovana prljavštinom proizvođač
Hansgrohe nije odgovoran.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak60°C
Termička dezinfekcija: 70°C / tlak 4min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Montavimas
žr. psl. 19
Bandymo pažyma (žr. psl. 19)
Valymas (žr. psl. 21) ir pridedama
brošiūra
Atsarginės dalys (žr. psl. 22)
Eksploatacija (žr. psl. 20)
Pralaidumo diagrama (žr. psl.
17)
Išmatavimai (žr. psl. 17)
Simbolio aprašymas
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
6Dušo galva naudojama tik maudymosi, higieniniais ir
kūno švarinimo tikslais.
Montavimo instrukcija
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo
būti įstatytas, kad būtų apsaugota nuo išorės
nešvarumų. Nešvarumai gali pakenkti rankų
dušass funkcionalumui ir (arba) sugadinti rankų
dušass funkcines dalis. Tokiu atveju ""Hansgrohe""
atsakomybės neprisiima.
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,1 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip60°C
Terminis dezinfekavimas: 70°C / ne daugiau kaip 4min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
10

Montare
vezi pag. 19
Certificat de testare (vezi pag.
19)
Curăţare (vezi pag. 21) şi broşura
alăturată
Piese de schimb (vezi pag. 22)
Utilizare (vezi pag. 20)
Diagrama de debit (vezi pag. 17)
Dimensiuni (vezi pag. 17)
Descrierea simbolurilor
6Instrucţiuni de siguranţă
6La montare utilizaţi mănuşi pentru evitarea
contuziunilor şi tăierii mâinilor.
6Evitaţi contactul jetului de apă cu părţile de corp
sensibile (de ex. ochii). Ţineţi duşul la o distanţă
corespunzătoare de corp.
6Duşul poate fi utilizat doar în scopuri de spălare,
igienizare şi de întreţinere a igienei corporale.
Instrucţiuni de montare
• Montaţi garnitura de filtru livrată împreună cu
capătul de duş de mână pentru evitarea pătrunderii
impurităţilor din reţeaua de alimentare. Impurităţile
pătrunse pot influenţa funcţionarea aparatului şi/sau
provoca deteriorarea capătului de duş. Garanţia nu
acoperă aceste daune.
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
Presiune de funcţionare recomandată: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max.60°C
Dezinfecţie termică: 70°C / max. 4min
Produsul este destinat exclusiv pentru apă potabilă.
Română
Montajı
Bakınız sayfa 19
Kontrol işareti (Bakınız sayfa 19)
Temizleme (Bakınız sayfa 21) ve
birlikte verilen broşür
Yedek Parçalar (Bakınız sayfa 22)
Kullanımı (Bakınız sayfa 20)
Akış diyagramı (Bakınız sayfa 17)
Ölçüleri (Bakınız sayfa 17)
Simge açıklaması
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
6Su püskürtücü yalnızca banyo, hijyen ve yıkanma
amaçları için kullanılabilir.
Montaj açıklamaları
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için,
yerine monte edilmelidir. İçeri sızan bu kirler duşun
fonksiyonunu sekteleyebilir ve/veya duşun fonksiyon
parçaları üzerinde hasarlara sebep olabilir, bu
yüzden meydana gelen hasarlardan Hansgrohe
sorumlu tutulamaz.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami60°C
Termik dezenfeksiyon: 70°C / azami 4dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
11

Montaža
Glejte stran 19.
Preskusni znak (glejte stran 19)
Čiščenje (glejte stran 21) in
priložena brošura
Rezervni deli (glejte stran 22)
Upravljanje (glejte stran 20)
Diagram pretoka (glejte stran 17)
Mere (glejte stran 17)
Opis simbola
6Varnostna opozorila
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Izogibati se je treba stiku prhalnega curka z
občutljivimi deli telesa (npr. očmi). Med telesom in
prho mora biti vedno zadosten razmik.
6Prha se sme uporabljati le z namenom vzdrževanja
higiene oziroma umivanja kopalnice in telesa.
Navodila za montažo
• Filter, ki je priložen ročni prhi, je potrebno vgraditi,
da prho zaščitimo pred umazanijo iz vodovodne
napeljave. Umazanija lahko okvari ali poškoduje dele
ročne prhe. Za tako nastalo škodo Hansgrohe ne
odgovarja.
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
Tehnični podatki
Delovni tlak: maks. 0,6 MPa
Priporočeni delovni tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks.60°C
Termična dezinfekcija: 70°C / maks. 4min
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Συναρμολόγηση
βλ. σελίδα 19
Σήμα ελέγχου (βλ. σελίδα 19)
Καθαρισμός (βλ. σελίδα 21) και
συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. σελίδα 22)
Χειρισμός (βλ. σελίδα 20)
Διάγραμμα ροής (βλ. σελίδα 17)
Διαστάσεις (βλ. σελίδα 17)
Περιγραφή συμβόλων
6Υποδείξεις ασφαλείας
6Για να αποφύγετε τραυματισμούς κατά τη
συναρμολόγηση πρέπει να φοράτε γάντια.
6Η επαφή δέσμης νερού του ντους με ευαίσθητες
περιοχές του σώματος (π.χ. μάτια) πρέπει να
αποφεύγεται. Διατηρείτε επαρκή απόσταση ανάμεσα
στο ντους και το σώμα.
6Το ντους επιτρέπεται να χρησιμοποιείται μόνο για το
μπάνιο, τον καθαρισμό και την υγιεινή του σώματος.
Οδηγίες συναρμολόγησης
• Πρέπει να εγκατασταθεί το παρέμβυσμα φίλτρου
που συνοδεύει τον καταιονιστήρα κατά τέτοιο τρόπο,
ώστε να αποφεύγονται ρύποι που προέρχονται
από το δίκτυο ύδρευσης. Οι ρύποι από το δίκτυο
ύδρευσης μπορούν να επηρεάσουν αρνητικά και/
ή να προξενήσουν ζημία στα λειτουργικά τμήματα
του καταιονιστήρα (ντους). Τέτοιου είδους ζημίες δεν
καλύπτονται από την εγγύηση Hansgrohe.
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 0,6 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως60°C
Θερμική απολύμανση: 70°C / έως 4min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
12

Montāža
skat. 19. lpp.
Pārbaudes zīme (skat. 19. lpp.)
Tīrīšana (skat. 21. lpp.) un klāt
pievienotais buklets
Rezerves daļas (skat. 22. lpp.)
Lietošana (skat. 20. lpp.)
Caurplūdes diagramma (skat.
17. lpp.)
Izmērus (skat. 17. lpp.)
Simbolu nozīme
6Drošības norādes
6Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
6Nepieciešams izvairīties no dušas strūklas tieša
kontakta ar jutīgām ķermeņa daļām (piem., acīm).
Nepieciešams ievērot pietiekošu attālumu starp dušu
un ķermeni.
6Dušu drīkst izmantot vienīgi vannošanās, higiēnas un
ķermeņa tīrīšanas nolūkiem.
Norādījumi montāžai
• Jāiemontē dušas komplektā esošais filtrs, lai novērstu
netīrumu ieplūšanu no ūdens vada. Ieskalotie netīrumi
var traucēt dušas funkciju un / vai arī izraisīt rokas
dušas daļu bojājumus, par kuriem Hansgrohe nenes
atbildību.
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
Tehniskie dati
Darba spiediens: maks. 0,6 MPa
Ieteicamais darba spiediens: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks.60°C
Termiskā dezinfekcija: 70°C / maks. 4min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Paigaldamine
vt lk 19
Kontrollsertifikaat (vt lk 19)
Puhastamine (vt lk 21) ja
kaasasolev brošüür
Varuosad (vt lk 22)
Kasutamine (vt lk 20)
Läbivooludiagramm (vt lk 17)
Mõõtude (vt lk 17)
Sümbolite kirjeldus
6Ohutusjuhised
6Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
6Duši veejoad ei tohi kokku puutuda tundlike
kehaosadega (nt silmad). Jätke duši ja keha vahele
piisav vahe.
6Dušši tohib kasutada ainult vanniskäimiseks,
hügieeniks ja keha pesemiseks.
Paigaldamisjuhised
• Kaitsmaks dušši torust tuleva mustuse eest, on vaja
paigaldada dušiga kaasasolev mustusesõel. Sissetulev
mustus võib funktsioneerimist kahjustada ja/või
rikkuda duši detaile. Sellest tulenevate kahjude eest
Hansgrohe ei vastuta.
• Enne paigaldamist tuleb toodet kontrollida
transpordikahjustuste osas Pärast paigaldamist ei
tunnustata enam transpordi- või pinnakahjustuste
kaebuseid.
Tehnilised andmed
Töörõhk maks. 0,6 MPa
Soovitatav töörõhk: 0,1 – 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks.60°C
Termiline desinfektsioon: 70°C / maks. 4min
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
13

Montasje
se side 19
Prøvemerke (se side 19)
Rengjøring (se side 21) og vedlagt
brosjyre
Servicedeler (se side 22)
Betjening (se side 20)
Gjennomstrømningsdiagram
(se side 17)
Mål (se side 17)
Symbolbeskrivelse
6Sikkerhetshenvisninger
6Bruk hansker under montasjen for å unngå klem- og
kuttskader.
6Dusjstrålen skal ikke komme i kontakt med ømfintlige
kroppsdeler (f.eks. øynene). Overhold en tilstrekkelig
avstand mellom dusjen og kroppen.
6Dusjen skal kun brukes for bading, til hygieneformål
og til kroppsrengjøring
Montagehenvisninger
• Silpakningen som er levert med dusjen skal
bygges inn for å forhindre at smuss spyles inn fra
ledningsnettet. Innspylt smuss kan påvirke funksjonen
negativt og/eller kan medføre skader på hånddusjens
funksjonsdeler. Hansgrohe påtar seg inget ansvar for
skader som resulteres av dette.
• Før montasjen skal produktet sjekkes for
transportskader. Etter monteringen aksepteres ikke
noen transport- eller overflateskader.
Tekniske data
Driftstrykk maks. 0,6 MPa
Anbefalt driftstrykk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks.60°C
Termisk desinfisering: 70°C / maks. 4min
Produktet er utelukkende designet for drikkevann!
Norsk
Montaža
vidi stranu 19
Ispitni znak (vidi stranu 19)
Čišćenje (vidi stranu 21) i priložena
brošura
Rezervni delovi (vidi stranu 22)
Rukovanje (vidi stranu 20)
Dijagram protoka (vidi stranu 17)
Mere (vidi stranu 17)
Opis simbola
6Sigurnosne napomene
6Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
6Mora se izbegavati kontakt mlaza iz tuša sa
osetljivim delovima tela (npr. očima). Telo korisnika
mora biti na dovoljnom odstojanju od tuša.
6Tuš sme da se koristi samo za kupanje, tuširanje i
ličnu higijenu.
Instrukcije za montažu
• Obavezno ugradite mrežicu upakovanu s tušem, čime
sprečavate ulazak prljavštine iz vodovoda. Prljavština
može dovesti do delimičnog ili potpunog oštećenja
delova tuša. Za eventualna oštećenja uzrokovana
prljavštinom proizvođač Hansgrohe nije odgovoran.
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podaci
Radni pritisak: maks. 0,6 MPa
Preporučeni radni pritisak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks.60°C
Termička dezinfekcija: 70°C / maks. 4min
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
14

Montimi
shih faqen 19
Shenja e kontrollit (shih faqen
19)
Pastrimi (shih faqen 21) dhe
broshura bashkëngjitur
Pjesë ndërrimi (shih faqen 22)
Përdorimi (shih faqen 20)
Diagrami i qarkullimit (shih
faqen 17)
Përmasat (shih faqen 17)
Përshkrimi i simbolit
6Udhëzime sigurie
6Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
6Kontakti i valëve të dushit me pjesët e ndjeshme të
trupit (p.sh. me sytë) duhet që të shmanget. Midis
dushit dhe trupit duhet që të mbahet një distancë e
mjaftueshme.
6Dushi duhet të përdoret vetëm për qëllimet e
banjave, të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Sita që i kemi bashkëngjitur spërkatëses duhet
përdorur për të evituar thithjen e papastërtive nga
rrjeti i ujësjellësit. Ndotjet mund të dëmtojnë pjesë
funksionale të spërkatëses. Hansgrohe nuk merr
përgjegjësinë për dëmet e shkaktuara në këtë mënyrë.
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
Të dhëna teknike
Presioni gjatë punës maks. 0,6 MPa
Presioni i rekomanduar: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks.60°C
Dezinfektim Termik: 70°C / maks. 4min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Монтаж
вижте стр. 19
Контролен знак (вижте стр. 19)
Почистване (вижте стр. 21) и
приложена брошура
Сервизни части (вижте стр. 22)
Обслужване (вижте стр. 20)
Диаграма на потока (вижте стр.
17)
Размери (вижте стр. 17)
Описание на символите
6Указания за безопасност
6При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
6Трябва да се избягва контакта на струите на
разпръсквателя с чувствителни части на тялото
(напр. очите). Между разпръсквателя и тялото
трябва да се спазва достатъчно разстояние.
6Позволено е използването на разпръсквателя
само за къпане, хигиена и цели на почистване на
тялото.
Указания за монтаж
• Опакованото заедно с разпръсквателя уплътнение
с цедка трябва да се монтира, за да се избегне
натрупване на замърсявания от водопроводната
мрежа. Натрупването на замърсявания може да
наруши функцията и/или да доведе до увреждания
на функционалните части на разпръсквателя,
Hansgrohe не носи отговорност за получилите се
по този начин щети.
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
Технически данни
Работно налягане: макс. 0,6 МПа
Препоръчително работно налягане: 0,1 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс.60°C
Термична дезинфекция: 70°C / макс. 4мин
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
15


   19
U  
U         
  .
U          
     )  .( 
     .
U       
  .
 
          
   .     
  /          
       .
           
    .      
         
.
 
 :   0,6 
   : 0,1 – 0,4 
)1  =10  =147 PSI(
   :  60°C
 : 70°C /   4
    !
 
 )  17(
  )  17(
 )  20(
  )
 22(
 )  21(  
  )  19(
16

17
Raindance E 150 AIR 3jet
28551000
Raindance E 120 AIR 3jet
28549000
Raindance E 100 AIR 3jet
28553000
Raindance E 150 AIR 3je 28551000 / Raindance E 120 AIR 3jet 28549000
Raindance E 100 AIR 3jet 28553000
3
2
1

18
Raindance S 150 AIR 3jet
28550000
Raindance S 120 AIR 3jet
28554000
Raindance S 100 AIR 3jet
28552000
Raindance S 150 AIR 3jet 28550000 / Raindance S 120 AIR 3jet 28554000
Raindance S 100 AIR 3jet 28552000

19
P-IX DVGW SVGW WRAS KIWA NF ACS ETA
28549000 P-IX 19534/IZ CM0348 X X
28550000 P-IX 19535/IZ CM0348 X X X
28551000 P-IX 19535/IZ CM0348 X X X
28552000 P-IX 19536/IZ CM0348 X X X
28553000 P-IX 19536/IZ CM0348 X X X
28554000 P-IX 19534/IZ CM0348 X X
DIN 4109
P-IX 19534/IZ
DIN 4109
P-IX 19535/IZ
DIN 4109
P-IX 19536/IZ

20
