Hans Grohe AXOR Citterio 39135821 Instruction Manual

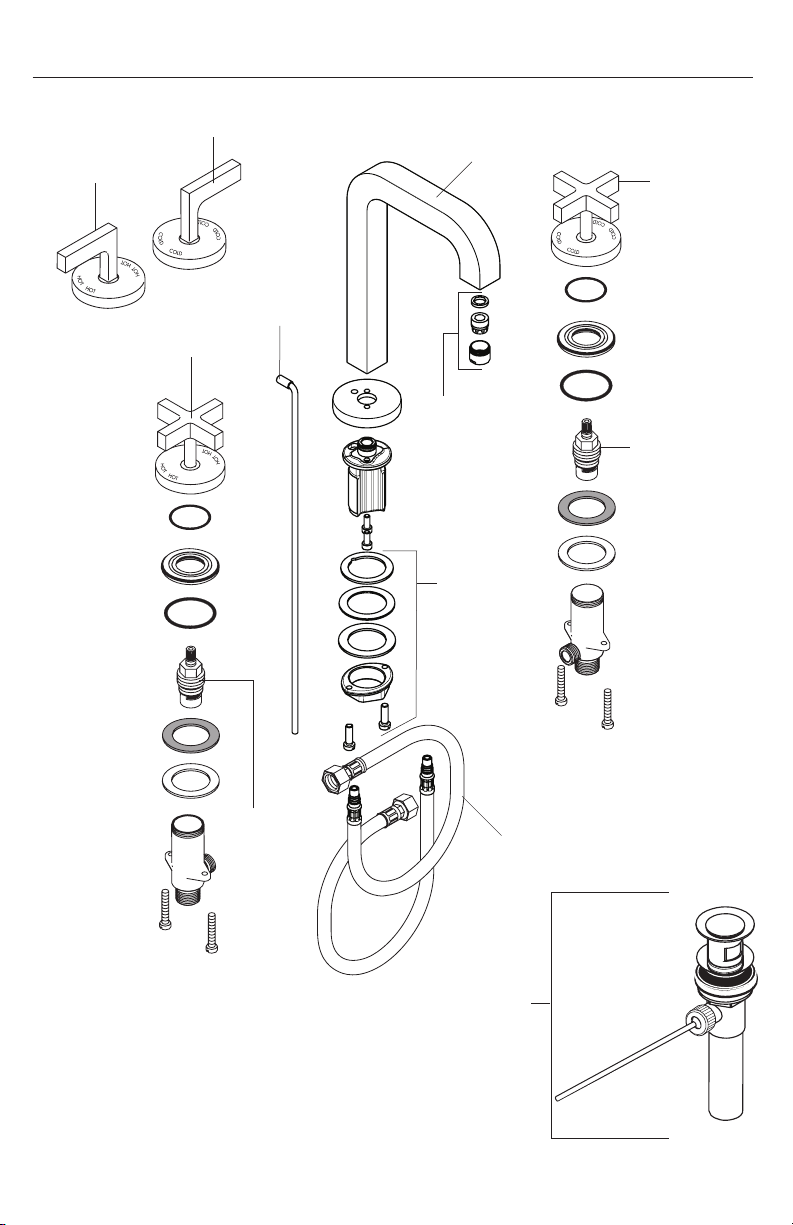

Axor Citterio
39133xx1
Axor Citterio
39135xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.2 GPM
Hole size in mounting surface
spout 1½"
valves 1¼"
Max. depth of mounting surface 1³⁄₁₆"
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This faucet requires ½" hot and cold supply lines
(not included).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.2 GPM
Dimension du trou dans la surface de montage
bec 1½ po
robinets 1¼ po
Profondeur maximale de la surface 1³⁄₁₆ po
de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce robinet requiert des conduites d’alimentation
d’eau chaude et d’eau froide de ½ po (non
comprises).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
English Français

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 1.2 GPM
Tamaño del orificio en la superficie de montaje
caño 1½"
válvulas 1¼"
Profundidad máxima de la 1³⁄₁₆"
superficie de montaje
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Este grifo requiere tuberías de suministro de
agua caliente y fría de ½" (no incluidas).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Español
This unit meets or exceeds the
following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the
US and Canada
• WaterSense certified
Tools Required / Outiles Utiles /
Herramientas Útiles
9 mm
16 mm
17 mm

4
5½"
2⅜"
⅜"
6⁹⁄₁₆"
9"
2¾"
1⅛" 1⅜"
½"
max 1³⁄₁₆"
8"
2⅜"
2⅜"
1"
5½"
2⅜"
⅜"
6⁹⁄₁₆"
9"
2³⁄₁₆"
1⅛" 1⅜"
½"
max 1³⁄₁₆"
8"
2⅜"
2⅜"
1"
1¼"
O.D.
2¼"
3½"4⅝"
1¼"
39133xx1 39135xx1

5
English Français Español
Installation / Installation / Instalación

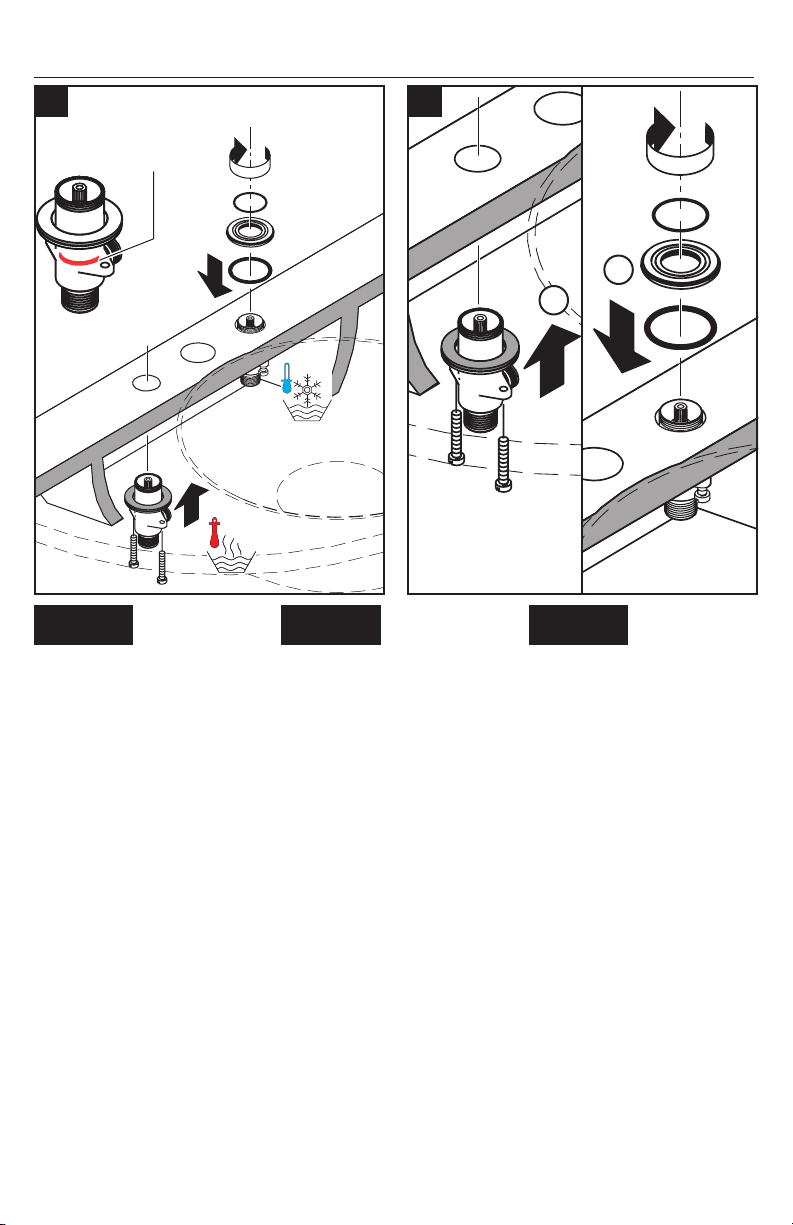

For proper operation of the
faucet, the hot supply must be on
the left, and the cold supply must
be on the right.
Install the metal washer and fric-
tion washer on the valve.
Installez la valve de l’eau
chaude à gauche et celle de
l’eau froide à droite.
Installez les rondelles en fibre et
les rondelles métalilique sur les
robinets.
Para que el grifo funcione
correctamente, el suministro de
agua caliente debe estar a la
izquierda y el de agua fría a la
derecha.
Instale la arandela de fibra,
y la arandela metálica en las
válvulas.
Push the valve up through the
hole in the mounting surface.
Install the mounting plate.
Poussez les robinets vers le haut
dans les trous de montage.
Installez les écrous de montage
sur les robinets.
Coloque las válvulas a presión
en los orificios de montaje.
Instale las tuercas de montaje en
las válvulas.
1 2
red
rouge
rojo
1
2

6
English Français Español

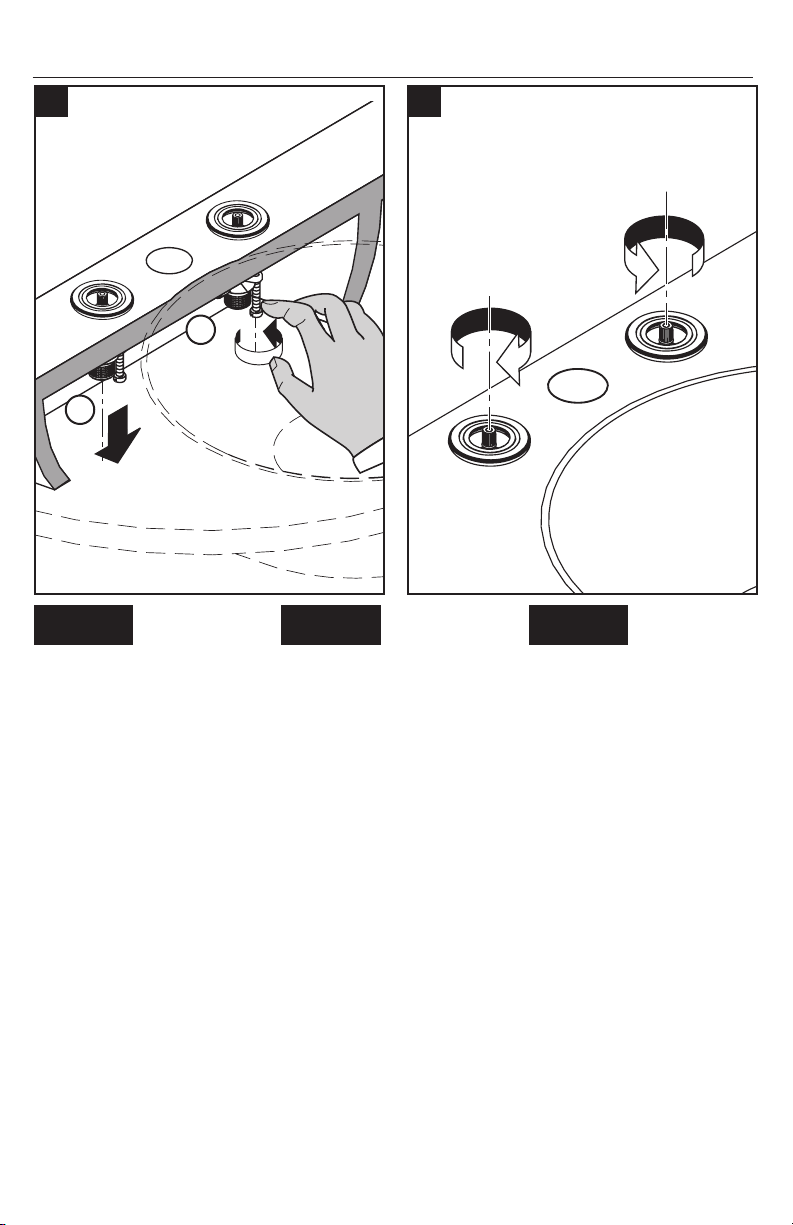

Rest the valve assembly on the
mounting surface.
Tighten the mounting screws.
Deposez les robinets sur le
surface de montage.
Serrez les vis de pression.
Apoye la válvula en la superficie
de montaje.
Apriete los tornillos tensores.
Turn the valve stems to the off
position.
Fermez les robinets. Gire los vástagos de las válvulas
a la posición cerrada
3
1
2
4

7
English Français Español
Lightly lubricate the valve stems
and the threads on the handle
mounting plates using white
plumbers' grease.
Install the handles.
Secure the handle to the valve
by rotating the escutcheon
clockwise.
Lubrifiez légèrement les tiges et
les filets sur les plaques de mon-
tage en utilisant de la graisse de
plomberie blanche.
Installez les poignées.
Tournez la cloche de la poignée
dans le sens horaire pour qu’elle
se visse sur la tige de la valve.
Lubrique ligeramente los vásta-
gos y las roscas en las placas de
montaje con grasa blanca para
plomería.
Instale las manijas.
Fije la manija a la válvula
girando el escudo en sentido
horario.
Inspect the alignment of the
handles.
If it is unsatisfactory, loosen the
screws and rotate the valve.
Vérifiez l’alignement des
poignées.
S’il ne convient pas, deserrez les
vis et tournez le robinet.
Inspeccione la alineación de las
manijas.
Si no es satisfactoria, afloje los
tornillos y gire la válvula.
56
1
2
2.2 ft-lb
3 Nm
1
2

8
English Français Español

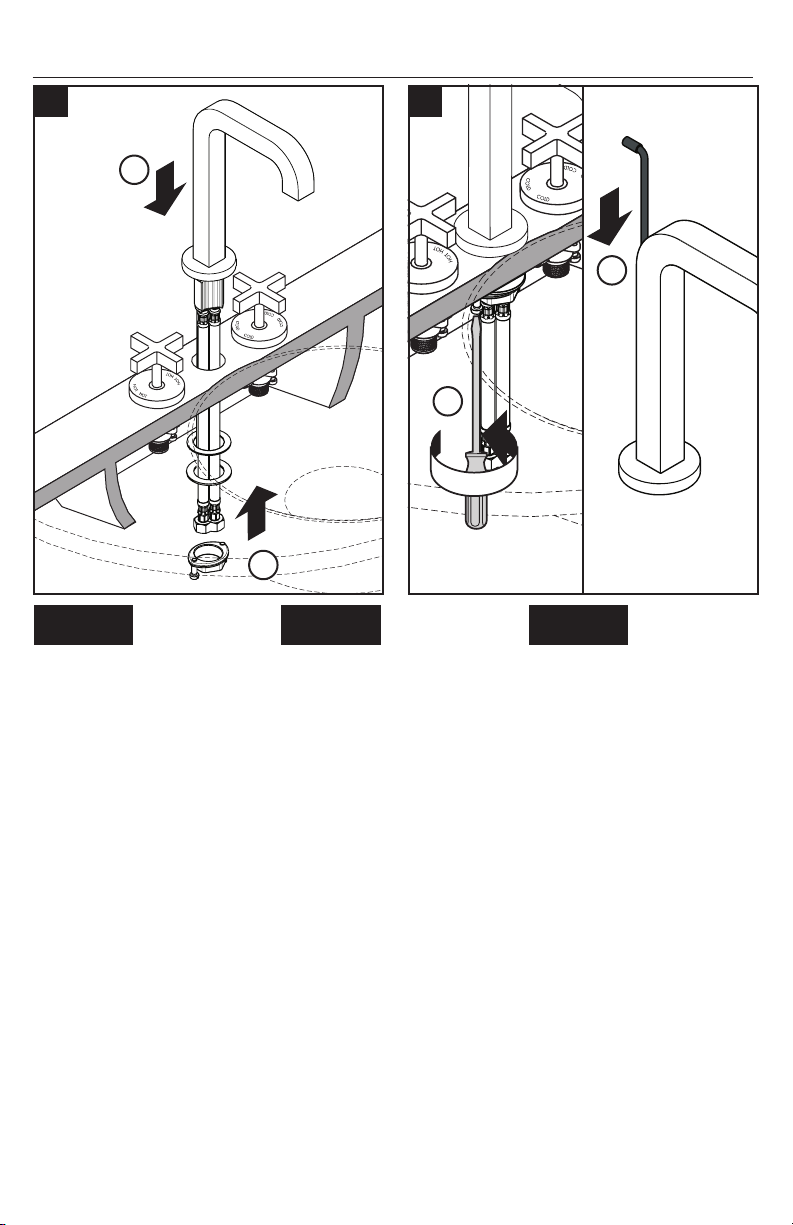

Tighten the tensioning screws
using a screwdriver.
Rest the spout assembly on the
mounting surface.
Install the fiber washer, metal
washer, and mounting nut.
Tighten the mounting nut by
hand.
Serrez les vis.
Deposez le bec sur le surface de
montage.
Installez la rondelle en fibre, la
rondelle métalilique, et l'écrou
de montage sur le bec.
Serrez l'écrou de montage.
Apriete los tornillos tensores con
un destornillador.
Apoye el surtidor en la superfi-
cie de montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje el surtidor.
Apriete la tuerca de montaje.
Tighten the tensioning screws.
Install the pull rod.
Serrez les vis.
Installez la tirette.
Apriete los tornillos.
Instale el tirador.
1
2
1
2
7 8
2.2 ft-lb
3 Nm

9
English Français Español

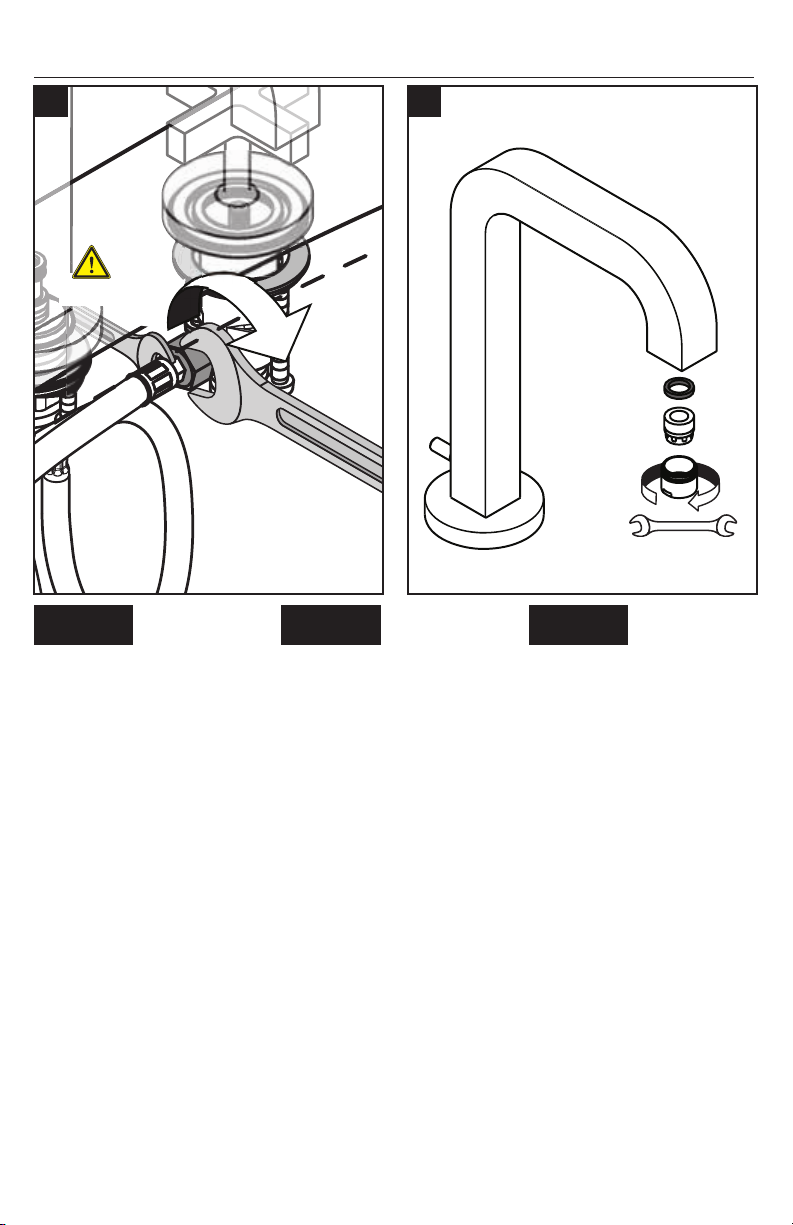

Connect the hoses to the valves.
 Use two wrenches, as
shown, to prevent hose
twisting.
Install the ½" hot and cold sup-
ply lines (not included).
Remove the aerator. Retirez l’aérateur. Retire el aireador.
Connectez les tuyaux sur les
sorties de robinet.
 Utilisez deux clés pour
empêcher les torsions
de tuyaux.
Installez les conduites
d’alimentation de ½ po (non
comprises).
Conecte las mangueras a las
salidas de las válvulas.
 Use dos llaves de modo
que las mangueras no
se retuerzan.
Instale las tuberías de suministro
de ½" (no incluidas).
16 mm
9 mm
910
5.9 ft-lb
8 Nm
17 mm

10
English Français Español
Install the aerator.
 Do not overtighten the
aerator, or damage
may result.
Installez l’aérateur.
 Ne serrez pas trop
l’aérateur, vous pour-
riez l’endommager.
Instale el aireador.
 No apriete el aireador
en exceso, puesto que
podría dañarlo.

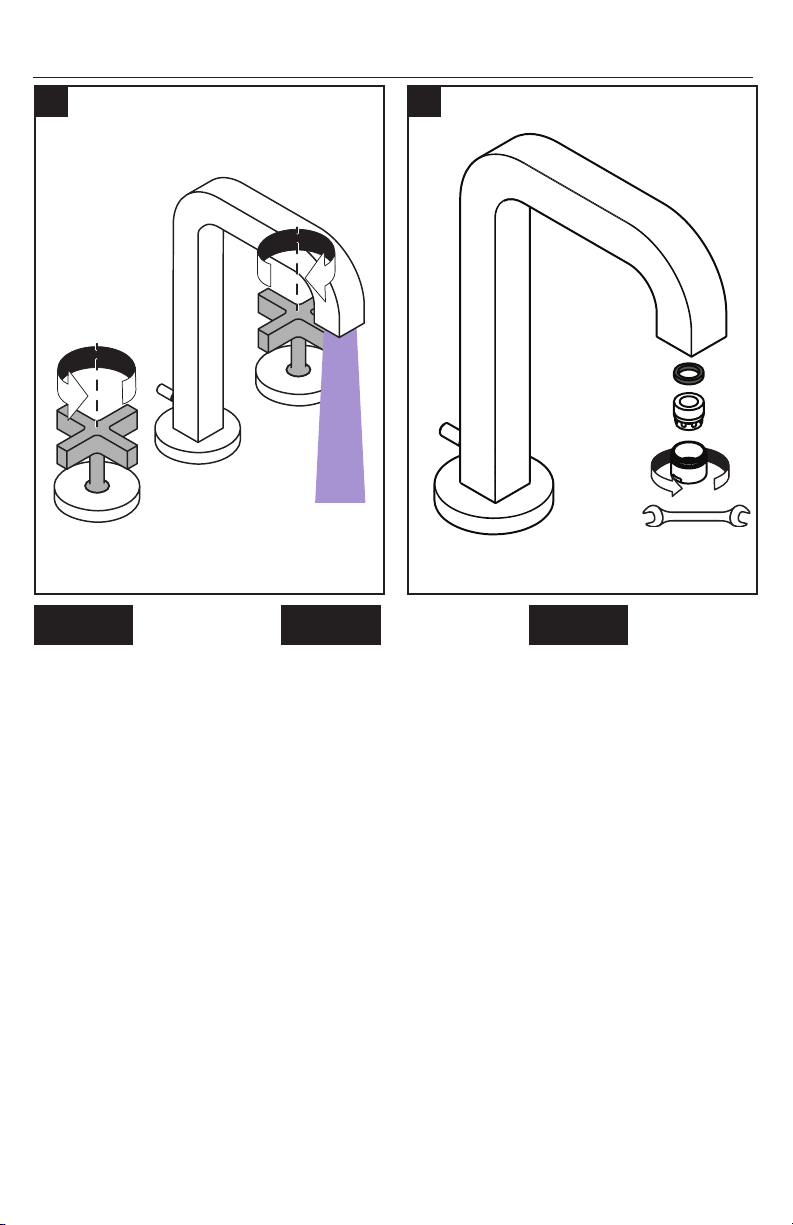

Flush the faucet for at least two
minutes.
Rincez le robinet pendant au
moins 2 minutes.
Lave el grifo durante al menos 2
minutos.
