Hans Grohe Ecostat 1001 SL 13278000 Manual

UNIDOMO®
www.unidomo.de
04621- 30 60 89 0
[email protected]
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
  
 
  

DE Gebrauchsanleitung / Montageanleitung 2
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 6
NL Gebruiksaanwijzing / Handleiding 8
DK Brugsanvisning / Monteringsvejledning 10
FI Käyttöohje / Asennusohje 12
SV Bruksanvisning / Monteringsanvisning 14
LT Vartotojo instrukcija / Montavimo instrukcijos 16
NO Bruksanvisning / Montasjeveiledning 18
Ecostat 1001 SL
13278000

2
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Produkt ist nicht für die Verwendung in Verbin-
dung mit einem Dampfbad vorgesehen!
Thermostat in Verbindung mit Durch-
lauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
• Bei Problemen mit dem Durchlauferhitzer oder großen
Druckunterschieden muss eine optional erhältliche
Drossel (Artikelnummer 97510000) in den Kaltwasser-
zulauf eingesetzt werden. (siehe Seite 21)
• In Verbindung mit Durchlauferhitzern muss die
ECOSTOP-Anschlagscheibe (#95042000) entfernt
werden.
Deutsch
Wartung (siehe Seite 25)
Der Thermostat ist mit Rückflussverhinderern
ausgestattet. Rückflussverhinderer müssen
gemäß DIN EN 1717 regelmäßig in Über-
einstimmung mit nationalen oder regionalen
Bestimmungen (DIN 1988 einmal jährlich)
auf ihre Funktion geprüft werden.
Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit
zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Einjustieren (siehe Seite 22)
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft wer-
den. Eine Korrektur ist erforderlich wenn die
an der Entnahmestelle gemessene Tempera-
tur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite 24)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
ECOSTOP (siehe Seite 23)
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!

3
Serviceteile (siehe Seite 28)
Reinigung
siehe beiliegende Broschüre.
Deutsch

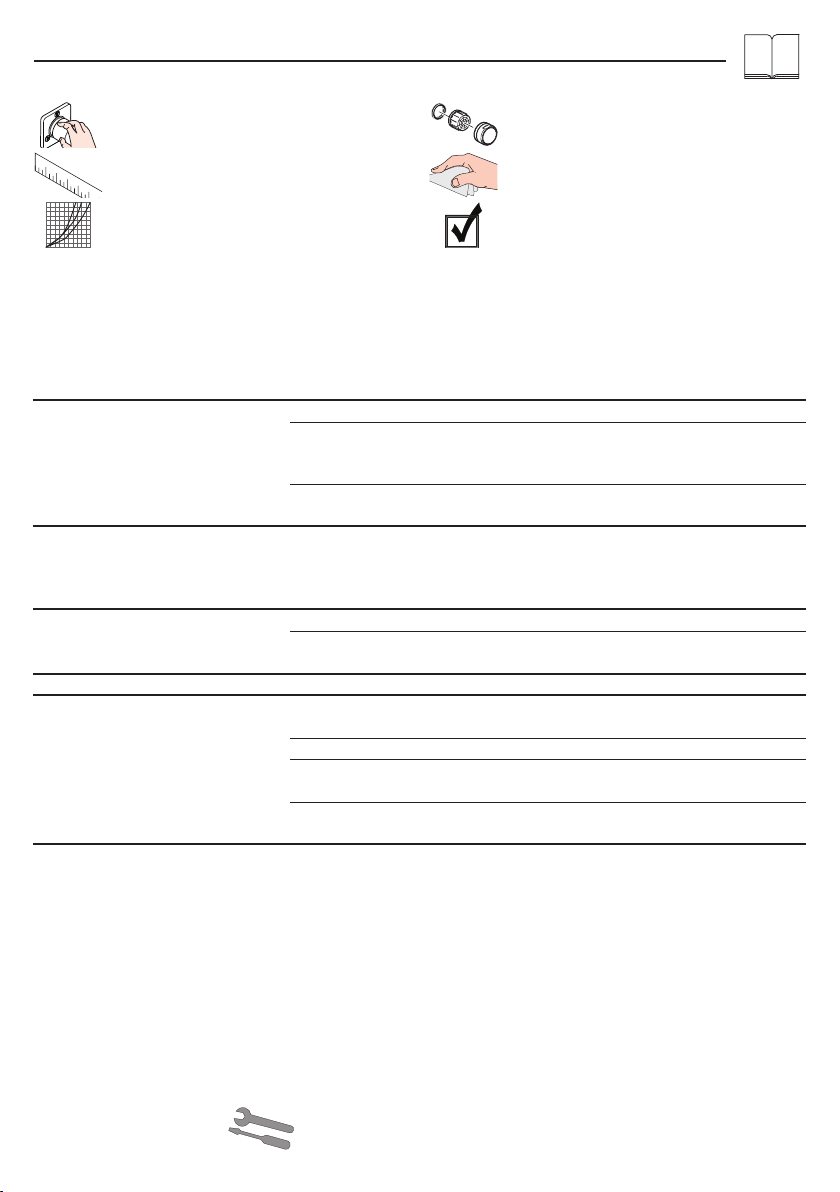

Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsieb der Regeleinheit
verschmutzt (#96922000)
-Schmutzfangsiebe vor dem Thermo-
stat und auf der Regeleinheit reini-
gen (#96922000)
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt /
defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Durchlauferhitzer schaltet bei Thermo-
statbetrieb nicht ein
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen / aus-
tauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
-Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause ent-
fernen
-Ecostop Anschlagscheibe nicht aus-
gebaut (#95042000)
-Anschlagscheibe (#95042000)
ausbauen
Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil be-
schädigt
-Absperroberteil reinigen bzw. aus-
tauschen
Montage siehe Seite 20
Durchflussdiagramm
(siehe Seite 27)
Bedienung (siehe Seite 26)
Maße (siehe Seite 27)
Prüfzeichen (siehe Seite 28)

4
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The product is not designed to be used with steam
baths!
Thermostatic mixer in conjunction with
combination boilers
• If fitting a hand shower remove the water limiter from
the shower.
• If the continuous water heater causes any problems,
or you have different water pressures you must
install a water limiter to the cold supply, (ordered
separately,article number 97510000). (see page 21)
• When using the Ecostat with combination boilers, the
Ecostop safety set (#95042000) has to be removed.
English
Maintenance (see page 25)
The mixer is equipped with check valves.
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
To guarantee the smooth running of the
thermostat, it is necessary from time to time
to turn the thermostat from total hot to total
cold.
Adjustment (see page 22)
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 24)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
Do not use silicone containing acetic acid!
Symbol description
ECOSTOP (see page 23)
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!

5
Spare parts (see page 28)
Cleaning
see enclosed brochure.
English
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Regulator filter dirty (#96922000) -Clean filter in front of the mixer
and on the MTC-thermo cartridge
(#96922000)
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
Instantaneous heater didn't work with
thermostat
-Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
-Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Ecostop safety set removed.
(#95042000)
-Remove Ecostop safety set
(#95042000)
Shower or spout dripping -Dirt or sedimentation on valve seat,
shut-off unit damaged
-Clean or exchange shut-off unit
Assembly see page 20
Flow diagram
(see page 27)
Operation (see page 26)
Dimensions (see page 27)
Test certificate (see page 28)

6
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Il prodotto non è predisposto per l'impiego in combi-
nazione con un bagno a vapore.
Termostatico in combinarcione con scal-
dabagni istantanei
• Inoltre, nella docetta che verrà installata, sarà anche
necessario inserire un riduttore di portata.
• In caso di problemi con lo scaldaacqua istantaneo
oppure di grandi differenze di pressione bisogna
inserire un limitatore di portata disponibile come optio-
nal (codice articolo 97510000) nel tubo d’entrata
dell’acqua fredda. (vedi pagg. 21)
• In combinarcione con scaldabagni istantanei deve es-
sere disattivato il tasto di risparmio d'acqua ECOSTOP
(#95042000).
Italiano
Manutenzione (vedi pagg. 25)
Il miscelatore termostatico è dotato di una
valvola antiritorno. La valvola di non ritorno
deve essere controllata regolarmente come
da DIN EN 1717, secondo le normative
nazionali e regionali (almeno una volta
all'anno).
Per garantire la scorrevolezza dell’elemento
di regolazione, di tanto in tanto si dovrebbe
regolare il termostatico passando da tutto
caldo a tutto freddo.
Taratura (vedi pagg. 22)
Effettuata l’installazione del miscelatore ter-
mostatico bisogna controllare la temperatura
di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di
prelievo non corrisponde a quella fissata sul
termostato.
Safety Function (vedi pagg. 24)
Grazie alla funzione antiscottature Safety
la temperatura massima per esempio max.
42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
ECOSTOP (vedi pagg. 23)
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua
potabile!

7
Parti di ricambio (vedi pagg. 28)
Pulitura
vedi il prospetto accluso.
Italiano
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione
-Filtro dell'unità di regolazione spor-
co (#96922000)
-Pulire/sostituire i filtri (#96922000)
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa
da quella impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell'acqua calda -Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione tempe-
ratura
-Unità di regolazione piena di
calcare
-Sostituire l'unità di regolazione
La caldaia istantanea non lavora con
il termostato in funzione
-Filtri sporchi -Pulire / sostituire i filtri
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
-Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-L'anello Ecostop non è stato smonta-
to (#95042000)
-Smontare l'anello Ecostop
(#95042000)
Doccia / scarico gocciola -Sporco o depositi nella sede della
guarnizione, vitone di arresto dan-
neggiato
-Pulire o sostituire il vitone di arresto
Montaggio vedi pagg. 20
Diagramma flusso
(vedi pagg. 27)
Procedura (vedi pagg. 26)
Ingombri (vedi pagg. 27)
Segno di verifica (vedi pagg. 28)

8
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Het product is niet voorzien voor gebruik in combina-
tie met een stoombad!
Thermostaat en combinatie met een
geiser
• Indien er een handdouche aangesloten wordt, dan
dient de eventueel aanwezige doorstroombegrenzer
eveneens verwijderd te worden.
• Indien de thermostaatkraan "pulseert" wordt dit
veroorzaakt door de warmwater voorziening of door
te grote drukverschillen tussen de warm- en koudwater
toevoer. In dit geval dient er in de koudwatertoevoer-
leiding, de als optie verkrijgbare, "doorstroombe-
grenzer of remplaatje" nr. 97510000 ingebouwd te
worden. (zie blz. 21)
• In combinatie met een geiser moet aanslagring
(#95042000) van de ECOSTAT verwijderd worden.
Nederlands
Onderhoud (zie blz. 25)
De thermostaat is voorzien van terugslag-
kleppen. Keerkleppen moeten volgens DIN
EN 1717 regelmatig en volgens plaatselijk
geldende eisen op het funktioneren gecon-
troleerd worden. (Tenminste een keer per
jaar).
Om het soepel lopen van de regeleenheid
te garanderen moet de thermostaat van tijd
tot tijd op heel koud en heel warm worden
ingesteld.
Correctie (zie blz. 22)
Na montage dient de uitstroomtempera-
tuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 24)
Dankzijd de Safety Function kan de ge-
wenste maximale temperatuur van bijv. max.
42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
ECOSTOP (zie blz. 23)
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!

9
Service onderdelen (zie blz. 28)
Reinigen
zie bijgevoegde brochure.
Nederlands
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef van thermo-element verstopt
(#96922000)
-Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen (#96922000)
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te
laag
-Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen
Doorstroomtoestel schakelt tijdens
gebruik van thermostaat niet in
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
-Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche verwij-
deren
-Ecostop aanslagring niet verwijderd
(#95042000)
-Aanslagring verwijderen
(#95042000)
Douche/uitloop lekt -Vuil of verkalking op de zitting, bo-
vendeel beschadigd
-Bovendeel reinigen of omstelling
uitwisselen
Montage zie blz. 20
Doorstroomdiagram
(zie blz. 27)
Bediening (zie blz. 26)
Maten (zie blz. 27)
Keurmerk (zie blz. 28)

10
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Dette produkt er ikke beregnet til anvendelse i forbin-
delse med et dampbad!
Termostat i forbindelse med gennem-
strømningsvandvarmer
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis
der findes en) fjernes.
• Ved problemer med gennemstrømningsvandvarmer
eller for lavt vandtryk, skal der monteres en spe-
ciel vandbegrænser i koldt vandstilgangen (art.nr.
97510000). (se s. 21)
• I forbindelse med gennemstrømningsvandvarmere skal
ECOSTOP-anslagsskiven (#95042000) fjernes.
Dansk
Service (se s. 25)
Termostaten er forsynet med kontraventil .
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
For at sikre optimal funktion af termostaten,
bør termostaten fra tid til anden motioneres
(stilles skiftevis helt varm og helt kold).
Justering (se s. 22)
Efter monteringen skal termostatens udløbs-
temperatur kontrolleres. Såfremt den målte
vandtemperatur afviger fra den på termo-
staten viste forindstilling er en korrigering af
skalagrebet nødvendig.
Safety Function (se s. 24)
Takket være Safety varmtvands-begrænsnin-
gen kan maksimaltemperaturen forudindstil-
les eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
ECOSTOP (se s. 23)
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!

11
Reservedele (se s. 28)
Rengøring
se venligst den vedlagte brochure.
Dansk
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset
(#96922000)
-Rengør smudsfangsi foran term-
sotaten og på termostatelementet
(#96922000)
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede tempe-
ratur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen
Vandvarmeren går ikke i gang ved
aktivering af termostat
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
-Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbru-
seren
-Ecostop-anslagsringen er ikke fjernet
(#95042000)
-Afmonter (#95042000) anslags-
ringen
Bruser/kartud drypper -Snavs eller kalk på pakningen, be-
skadiget afspærringsventil
-Rengør afspærrings-ventil eller ud-
skift evt.
Montering se s. 20
Gennemstrømningsdiagram
(se s. 27)
Brugsanvisning (se s. 26)
Målene (se s. 27)
Godkendelse (se s. 28)

12
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyry-
kylvyn kanssa!
Termostaatti läpivirtauskuumenninta
käytettäessä
• Jos käytössä on käsisuihku, on siinä mahdollisesti
oleva virtauksenrajoitin poistettava.
• Jos läpivirtauskuumentimet tai suuret paine-erot aihe-
uttavat ongelmia, kylmän veden syöttöön on asen-
nettava lisävarusteena saatava kuristin (tuotenumero
97510000). (katso sivu 21)
• Kun käytetään läpivirtauskuumenninta, ECOSTOP-
vastelevy (#95042000) on poistettava.
Suomi
Huolto (katso sivu 25)
Termostaatti on varustettu vastaventtiileillä.
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Säätöyksikön kevytkäyttöisyyden takaami-
seksi, säädä säätöyksikkö ajoittain täysin
kylmälle ja täysin kuumalle.
Säätö (katso sivu 22)
Asennuksen jälkeen termostaatin ulostuloläm-
pötila on tarkastettava. Säätö on tarpeen,
jos käyttöpisteessä mitattu veden lämpötila
eroaa termostaattiin säädetystä lämpötilasta.
Safety Function (katso sivu 24)
Safety Function:ista johtuen haluttu maksi-
milämpötila voidaan esiasettaa, esimerkiksi
maks. 42º C.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
ECOSTOP (katso sivu 23)
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juoma-
veden kanssa!

13
Varaosat (katso sivu 28)
Puhdistus
katso oheinen esite
Suomi
Häiriö Syy Toimenpide
Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine
-Lämpötilan säätöyksikön likasihti
likaantunut (#96922000)
-Puhdista termostaatin ja säätöyksi-
kön likasihdit (#96922000)
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
Ristiinvirtaus, hanan ollessa kiinni
lämmin vesi pääsee virtaamaan
kylmänveden putkeen tai päinvastoin.
-Suuntaisventtiili likaantunut / vial-
linen
-Puhdista suuntaisventtiili, vaihda
tarvittaessa
Veden ulostulolämpötila ei vastaa
säädettyä lämpötilaa
-Termostaattia ei ole säädetty -Säädä termostaatti
-Lämminveden lämpötila liian alhai-
nen
-Kohota lämminveden lämpötila ar-
voon välillä 42ºC ja 65ºC
Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö kalkkeu-
tunut
-Vaihda lämpötilan säätöyksikkö
Läpimenokuumennin ei kytkeydy
päälle termostaattikäytössä
-Likasihdit likaantuneet -Puhdista / vaihda likasihdit
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
-Ecostop-vasterengasta ei ole poistet-
tu (#95042000)
-Poista vasterengas (#95042000)
Käsisuihkusta tai hanasta tippuu vettä -Likaa tai kerrostumia tiivisteistukassa,
sulkuventtiilin etuosa vahingoittunut
-Puhdista tai vaihda sulkuventtiilin
etuosa
Asennus katso sivu 20
Virtausdiagrammi
(katso sivu 27)
Käyttö (katso sivu 26)
Mitat (katso sivu 27)
Koestusmerkki (katso sivu 28)

14
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Barn samt vuxna med fysiska, psykiska eller sen-
soriska funktionshinder får inte använda produkten
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda produkten.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Produkten är inte avsedd att användas tillsammans
med ett ångbad!
Termostat användning med varmvat-
tenberedare
• Om du ansluter en handdusch, öka då den vatten-
mängd som tillförs enligt ovan.
• Om varmvattenberedaren förorsakar problem eller
stora tryckskillnader måste en strypventil (tillval, arti-
kelnummer 97510000) monteras i kallvatteninflödet.
(se sidan 21)
• När du använder termostaten tillsammans med en
varmvattenberedare, så ska Ecostop-ringen som ser ut
som en (#95042000) tas bort (se skiss).
Svenska
Skötsel (se sidan 25)
Termostaten är utrustad med backventiler.
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
För att garantera att termostaten ej kalkar
igen, ska den regelbundet, en gång per
vecka, konditioneras. Det sker genom att
man några gånger snabbt slås om tempera-
turen från hett till kallt och tillbaka.
Inställning av maxtemperatur
(se sidan 22)
När monteringen är klar måste termostatens
tömningstemperatur kontrolleras. En justering
är nödvändig om den uppmätta temperatu-
ren vid tappningsstället avviker från den som
är inställd på termostaten.
Safety Function (se sidan 24)
Med hjälp av Safety Function kan du ställa
in den önskade maximaltemperaturen till
exempelvis 42ºC och så förhindra skåll-
ningsrisk för barn.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
ECOSTOP (se sidan 23)
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!

15
Reservdelar (se sidan 28)
Rengöring
se den medföljande broschyren
Svenska
Störning Orsak Åtgärd
För lite vatten -Vattentrycket är för lågt -Kontrollera ledningstryck
-Smutsfilter i styrenheten igensatt
(#96922000)
-Rengör smutsfiltren vid inloppen och
på termosensorn (#96922000)
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
Korsflöde – varmt vatten pressas vid
avstängd ermostat in i kallvatten- in-
loppet, och vice versa
-Backventil är igensmutsad eller otät -Rengör backventil, byt ut om nöd-
vändigt
Den faktiska vatten- temperaturen
stämmer Inte överens med den
Inställda
-Termostaten ställdes inte in -Justera termostaten
-Varmvattentemperaturen är för låg -Höj varmvattentemperaturen til mel-
lan 42ºC och 65ºC
Temperaturen kan ej ställas in -Termosensorn är igenkalkad -Byt termosensorn
Varmvattenberedare slår ej på vid
användning av termostaten
-Smutsfiltren är igensmutsade -Rengör / byt smutsfilter
-Backventil är defekt -Byt backventil
-Vattenbegränsare i handduschen
har ej tagits bort
-Ta bort vattenbegränsaren
-Ecostop-ring har ej tagits bort
(#95042000)
-Ta bort Ecostop-ringen
(#95042000)
Det droppar ur handdusch eller
utloppspip till kar
-Smuts eller avlagringar på pack-
ningen, överdelen på avstäng-
ningsventilen är skadad
-Rengör eller byt överdelen av av-
stängningsventilen
Montering se sidan 20
Flödesschema
(se sidan 27)
Hantering (se sidan 26)
Måtten (se sidan 27)
Testsigill (se sidan 28)

16
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Gaminiu draudžiama naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Gaminių taip pat draudžiama
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Gaminis netinkamas naudoti garo pirtyje!
Termostatas naudojimas su momenti-
niais šildikliais
• Jei rankų dušas su vandens ribotuvu, būtina jį pašalinti.
• Esant problemoms su momentiniu šildikliu ar slėgių
skirtumu, privaloma instaliuoti papildomą vandens
ribotuvą ant šalto vandens tiekimo jungties (užsakoma
atskirai - Art.Nr.97510000) (žr. psl. 21)
• Naudojant Ecostat su momentiniais šildikliais,
ECOSTOP ribotuvo sistema (#95042000) turi būti
pašalinta.
Lietuviškai
Techninis aptarnavimas (žr. psl. 25)
Termostatas yra su grįžtamosios srovės
sustabdymo vožtuvais. Atbulinio vožtuvo
apsauga privalo būti tikrinama reguliariai
(mažiausiai kartą per metus pagal DIN
1988) pagal DIN EN1717 arba pagal
galiojančias nacionalines arba regionines
normas.
Tam, kad būtų garantuotas tolygus tempe-
ratūros reguliavimas ir ilgas naudojimasis,
būtina periodiškai temperatūros rankenėlę
pasukti į karščiausios ir šalčiausios tempera-
tūros padėtį.
Nustatymas (žr. psl. 22)
Sumontavus, būtina patikrinti vandens, išei-
nančio iš termostato, temperatūrą. Pakore-
guokite vandens temperatūrą, jei būtina.
Apsaugos funkcija (žr. psl. 24)
"Safety" funkcija karšto vandens temperatūra
gali būti iš anksto ribota iki, pvz., ne aukštes-
nės kaip 42º C.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
ECOSTOP (žr. psl. 23)
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!

17
Atsarginės dalys (žr. psl. 28)
Valymas
žr. pridedamoje brošiūroje.
Lietuviškai
Gedimas Priežastis Priemonė
Per maža srovė -Slėgis nepakankamas -Patikrinti vamzdžių spaudimą
-Užsikimšęs temperatūros reguliato-
riaus filtras (#96922000)
-Išvalyti termostato ir temperatūros
reguliatoriaus filtrus (#96922000)
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
Kryžminis tekėjimas, uždarius maišy-
tuvą, karštas vanduo papuola į šalto
vandens vamzdį
-Atbulinis vožtuvas užsikimšęs /
pažeistas
-Išvalyti arba pakeisti atbulinį vož-
tuvą
Vandenio temperatūra nesutampa su
nustatyta temperatūra
-Termostatas nesureguliuotas -Reguliuoti termostatą
-Per maža karšto vandens tempe-
ratūra
-Karšto vandens temperatūrą pakelti
nuo 42 ºC bis 65 ºC
Temperatūros reguliavimas neįma-
nomas
-temperatūros reguliatorius apkal-
kėjęs
-temperatūros reguliatorių pakeisti
Momentinis pašildytojas neįsijungia,
veikiant termostatui
-Užsikimšęs filtras -Išvalyti / pakeisti filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
-Neišimtas ribotuvas iš dušo galvutės -Išimti ribotuvą iš dušo galvutės
-Ecostop ribojimo žiedas neišmontuo-
tas (#95042000)
-Nuimti ribojimo žiedą
(#95042000)
Laša iš čiaupo arba dušo galvos -Nešvarumai, kalkės ant guminių da-
lių arba pažeistas uždarymo dalis
-Išvalyti arba pakeisti ventilį
Montavimas žr. psl. 20
Pralaidumo diagrama
(žr. psl. 27)
Eksploatacija (žr. psl. 26)
Išmatavimai (žr. psl. 27)
Bandymo pažyma (žr. psl. 28)

18
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjsystemet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Barn og voksne med fysiske og psykiske og/eller
sensoriske handicap skal ikke bruke dusjsystemet
uten oppsyn. Personer som er påvirket av alkohol
eller narkotika skal ikke bruke dusjsystemet.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Produktet er ikke påtenkt for bruk sammen med et
dampbad!
Termostat I forbindelse med gjennom-
strømningsvannvarmer
• Når det tilkobles en hånddusj, skal en eventuell al-
lerede innbygd drossel i hånddusjen fjernes.
• Når det oppstår problemer med gjennomstrøm-
ningsvannvarmer eller ved store trykkdifferanser skal
det monteres en drossel i kaldtvannsforsyningen.
Denne kan leveres som ekstrautstyr (artikkelnummer
97510000). (se side 21)
• I forbindelse med gjennomstrømningsvannvarmer må
ECOSTOP-anslagsskive (#95042000) fjernes.
Norsk
Vedlikehold (se side 25)
Termostaten er utstyrt med returløpssperre.
Funksjonen til returløpssperren skal iht. DIN
EN 1717 og i samsvar med de nasjonale og
lokale forskrifter sjekkes regelmessig (DIN
1988 en gang i året).
For å holde regulerings-enheten bevegelig,
skal termostaten stilles fra tid til annen på
helt varmt og helt kaldt.
Justering (se side 22)
Etter avsluttet montering skal termostatens
utløpstemperatur kontrolleres. Det er nødven-
dig med korrektur når temperaturen målt ved
uttaksstedet avviker fra temperaturen som er
innstilt på termostaten.
Safety Function (se side 24)
Takket være egenskapen "Safety Function"
kan det forhåndsinnstilles en ønsket maks.
termperatur, f.eks. 42 ºC.
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
ECOSTOP (se side 23)
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 70°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
• Egensikker mot tilbakeflyt
• Produktet er utelukkende designet for drikkevann!

19
Servicedeler (se side 28)
Rengjøring
se vedlagt brosjyre.
Norsk
Feil Årsak Feilrettelse
Lite vann -Forsyningstrykk er ikke tilstrekkelig -Ledningstrykk sjekkes
-Smussfangersil til reguleringseheten
skitten. (#96922000)
-Smussfangersil før termostaten og
på reguleringsenheten rengjøres
(#96922000)
-Dusjens silpakning er skitten -Silpakning mellom dusj og slangen
rengjøres
Krysstrømning, varmt vann presses
ved lukket armatur inn i kaldtvanns-
ledning eller omvendt
-Returløpstopper skitten / defekt -Returløpstopper rengjøres, byttes
hvis nødvendig
Utløpstemperatur samsvarer ikke med
innstilt temperatur
-Termostat ble ikke justert -Termostat justeres
-For lav varmtvannstemperatur -Varmtvannstemperatur økes til mel-
lom 42 ºC og 65 ºC
Temperaturregulering er ikke mulig -reguleringsenhet forkalket -reguleringsenhet byttes
gjennomstrømningsvannvarmer innko-
bler ikke under termostatdrift
-Smussfangersil skitten -Smussfangersil rengjøres / byttes
-Returløpstopper sitter fast -Returløpstopper byttes
-Drossel til hånddusjen ikke fjernet -Drossel fjernes fra hånddusjen
-Ecostop-anslagsring ikke fjernet
(#95042000)
-Anslagring (#95042000) bygges
ut
Dusj eller utløp drypper -Smuss eller avleiringer på tetningen,
avsperrings-overdel skadet
-Avsperrings-overdel rengjøres hhv.
Byttes
Montasje se side 20
Gjennomstrømningsdiagram
(se side 27)
Betjening (se side 26)
Mål (se side 27)
Prøvemerke (se side 28)
