Harbor Breeze 35061 User manual

ITEM #0428801
MODEL #35061
CEILING FAN
1
Français p. 14
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date

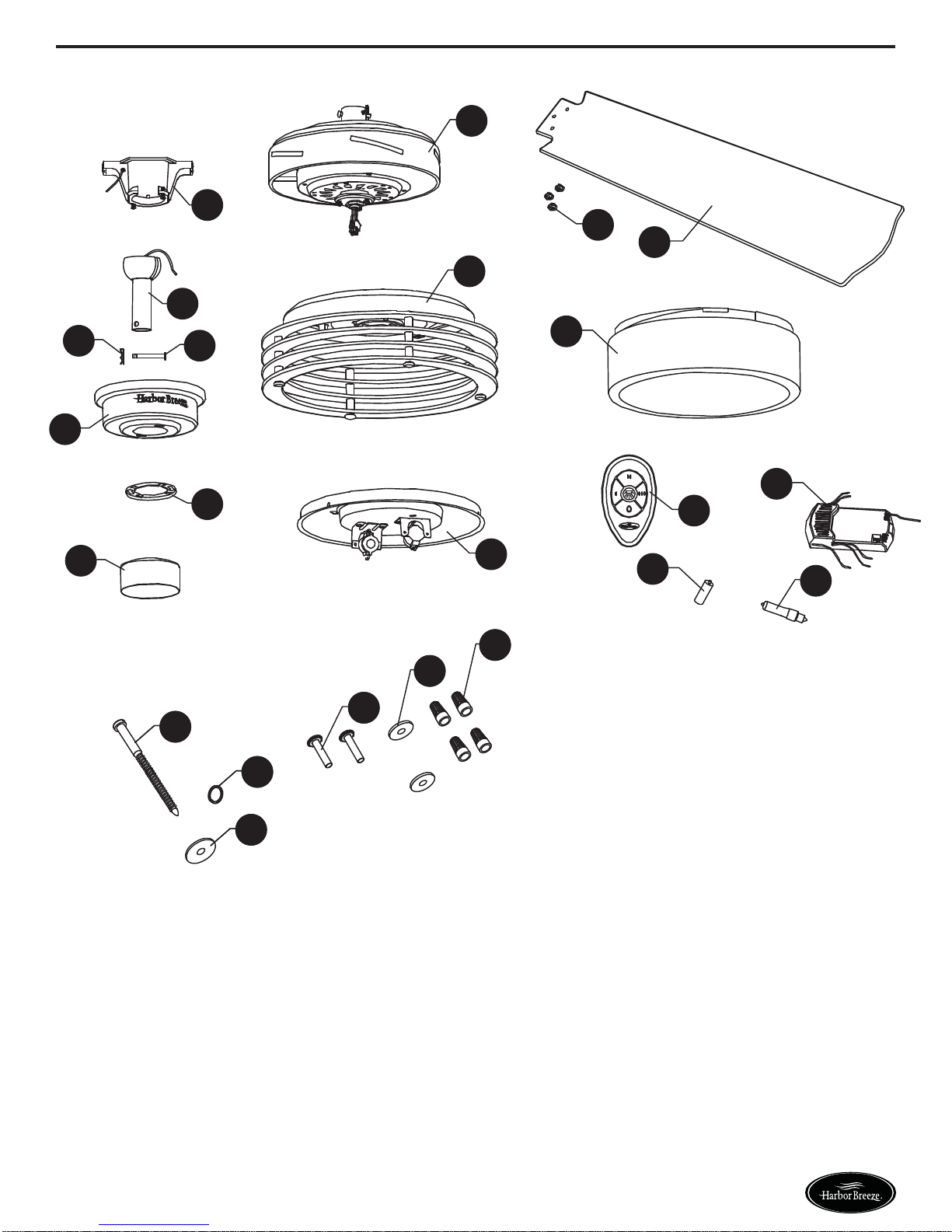

PACKAGE CONTENTS
2Lowes.com/harborbreeze
A
C
F
R
FW
F
S
F
T
F
UF
V
D
B
L
M
P
O
E
G
H
I
N
Q
K
J
F

PACKAGE CONTENTS
3Lowes.com/harborbreeze
PART DESCRIPTION QUANTITY
A
BHanging Bracket 1
Hair Pin 1
Clevis Pin 1
Down Rod 1
Canopy 1
Canopy Hole Cover 1
Motor Coupling Cover 1
Motor Assembly 1
Shade Housing 1
Light Housing 1
Blade Screws 15
Blade 5
Shade 1
Remote 1
Receiver 1
23A-Battery 1
Bulb 2
Lag Screw 1
Lag Screw Washer 1
Hanging Bracket Screw 2
Hanging Bracket Washer 2
Wire Connector 4
Spring Washer 1
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W

Please read and understand this entire manual before attempting to assemble, operate or install the
product. If you have any questions regarding the product, please call customer service at
1-800-643-0067, 8 a.m. - 4:30 p.m., EST.
WARNING:
• Important: When using an existing outlet box, be sure the box is securely attached to the building
structure and can support the full weight of the fan. Failure to do so can result in serious injury or
death.
• Turn off circuit breakers and wall switch to the fan supply wire leads. Warning: Failure to
disconnect power supply prior to installation may result in serious injury or death.
• Do not install fan on a ceiling with a pitch greater than 20°.
• Installation work and electrical wiring must be done by qualified person(s) in accordance with all
applicable codes and standards (ANSI/NFPA 70-1999). If you are unfamiliar with the wiring
codes, contact a qualified electrician.
• Important: Be sure wiring box is properly grounded or that a ground (green) wire is present.
• Make sure the installation site you choose allows a minimum of 7 feet from the floor to the end of
the blades
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and diagram. If any part is missing or damaged, do not attempt to assemble the product.
Contact customer service for replacement parts.
Estimated assembly time: 30 minutes to 1 hour.
Tools Required for Assembly (not included): Phillips screwdriver, flathead screwdriver, wire strippers,
electrical tape, ladder, safety glasses, silicone caulk, caulking gun.
SAFETY INFORMATION
ASSEMBLY INSTRUCTIONS
4

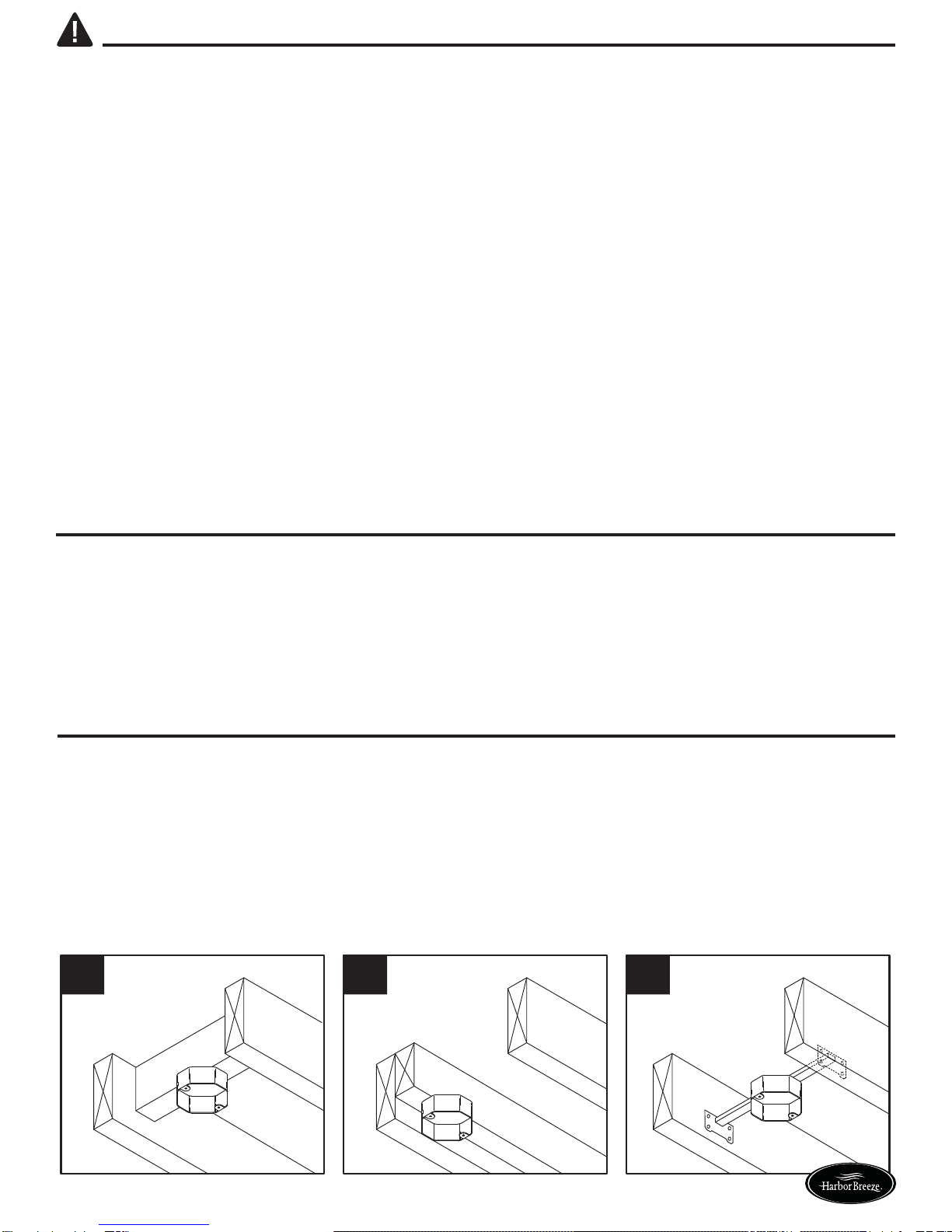

• WARNING-To reduce risk of fire, electric shock, or personal injury, mount to outlet box marked
“Acceptable for Fan Support of 15.9kg (35lbs) or less” and use mounting screws provided with the
outlet box and/or support directly from building structure. Most outlet boxes commonly used for
the support of luminaries are not acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
• Warning-Risk of fire, electric shock, or personal injury. Ceiling fans may be either directly
supported from a structural framing member of a building and (see examples in figures A & B) or
may be mounted to an outlet box marked acceptable for fan support of 31.8 kg (70 lbs) to 15.9kg
(35 lbs) (see example in figure C).
Lowes.com/harborbreeze
A B C

5
ASSEMBLY INSTRUCTIONS

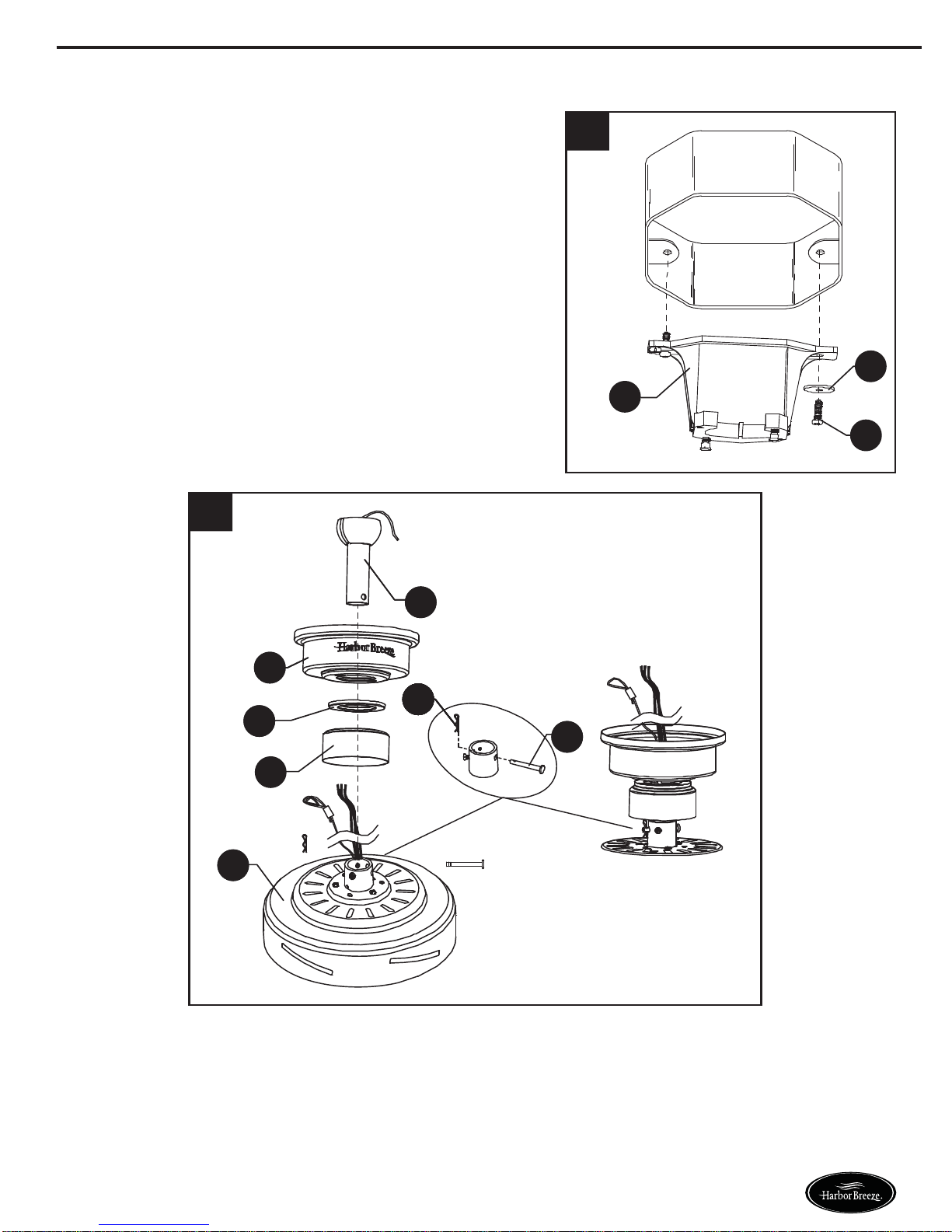

1. Secure the hanger bracket (A) to the ceiling outlet
box using screws (T) and washers (U) provided with
the outlet box. Important: If attaching the fan to a
sloped ceiling, make sure open end of mounting
bracket is installed facing the roof. Do not install fan
on a ceiling with a pitch greater than 20°.
1
A
T
U
2. Remove the hairpin (B) clip and clevis pin (C) from the downrod support of the motor assembly
(H) and loosen the two set screws. Slide the downrod (D) through the canopy (E), canopy hole
cover (F) and motor coupling cover (G). Feed the black, white and blue wires with safety cable
from fan through the downrod (D). Insert the downrod into motor assembly (H) Secure clevis pin
(C) with hairpin (B) clip and tighten setscrews.
Lowes.com/harborbreeze
2
DD
EEEEEEEB
DC
JH
JF
G
GE

6
ASSEMBLY INSTRUCTIONS
EEEUEEEA
EEEUEEED

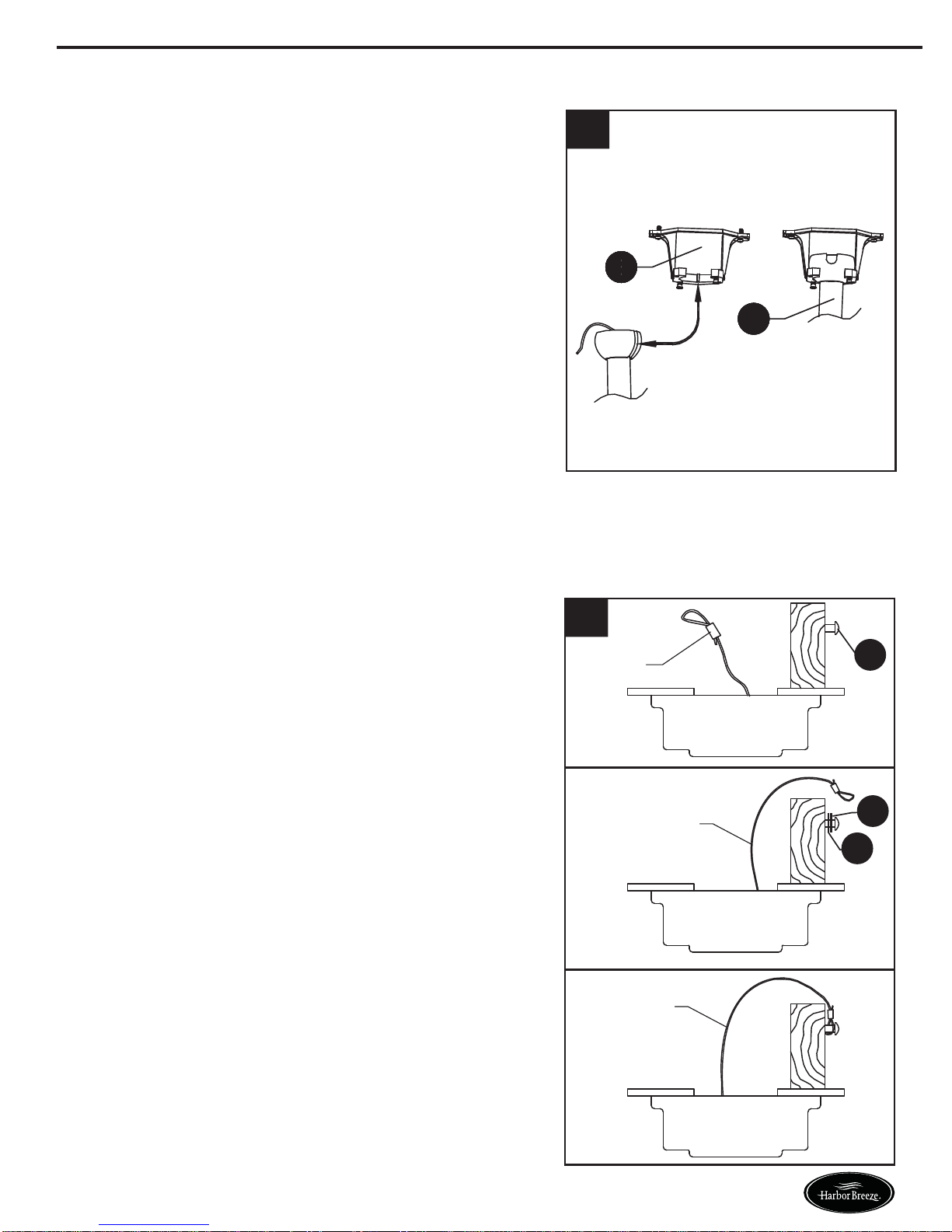

3. Loosen the two shoulder screws without fully
removing from the hanging bracket (A). Carefully lift
the fan and seat the downrod (D)/hanger ball
assembly on the hanger bracket (A) that was just
attached to the outlet box. Be sure the groove in the
ball is lined up with the tab on the hanger bracket
(A).
3
4. For Canadian installation and for USA fans over 35
lbs, the safety cable must be installed into the house
structure beams using a 3” lag screw (R). Make
sure that when the safety cable is fully extended the
leadwires are longer than the cable and no stress is
placed on the lead.
Lowes.com/harborbreeze
4
Safety
Cable
Safety
Cable
Safety
Cable
R
S
W

7
ASSEMBLY INSTRUCTIONS
5. The frequency switches on your receiver and
transmitter have been preset at the factory. Remove
the transmitter battery cover and make sure the
switches are set to the same position. This must be
done so that your fan will communicate properly. If
you are using more than one fan in the same area
and want to control them separately, change one
fan’s dip switch settings in the transmitter and
remote to a new pattern.
NOTE: If not using for long periods of time, remove
battery to prevent damage to transmitter. Store the
remote away from excessive heat or humidly.
Lowes.com/harborbreeze
N
5O

ASSEMBLY INSTRUCTIONS
Red
8

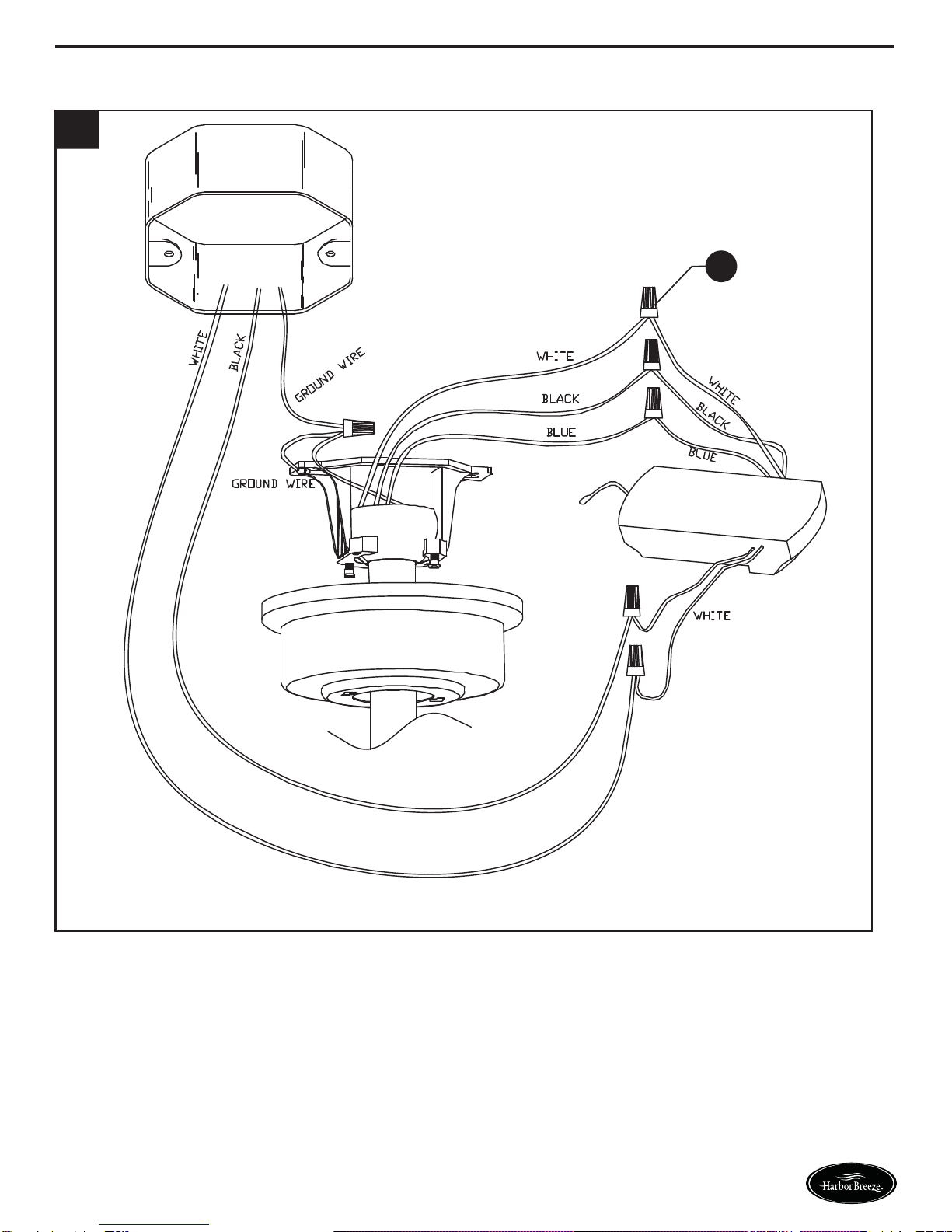

6. Wring the fan per wiring diagram and Securely connect wires with wire connectors (V):
• Connect WHITE fan motor wire to WHITE receiver unit wire marked TO MOTOR N.
• Connect BLUE fan motor wire to BLUE receiver unit wire marked FOR LIGHT.
• Connect BLACK fan motor wire to BLACK receiver unit wire marked TO MOTOR L.
• Connect BLACK supply wire to RED receiver unit wire marked AC IN L.
• Connect WHITE supply wire to WHITE receiver unit wire marked AC IN N.
• Connect GROUND (GREEN) wires from hanger bracket and downrod ball, to GROUND (GREEN
or BARE COPPER) from house.
6
Lowes.com/harborbreeze
V

ASSEMBLY INSTRUCTIONSASSEMBLY INSTRUCTIONS
9

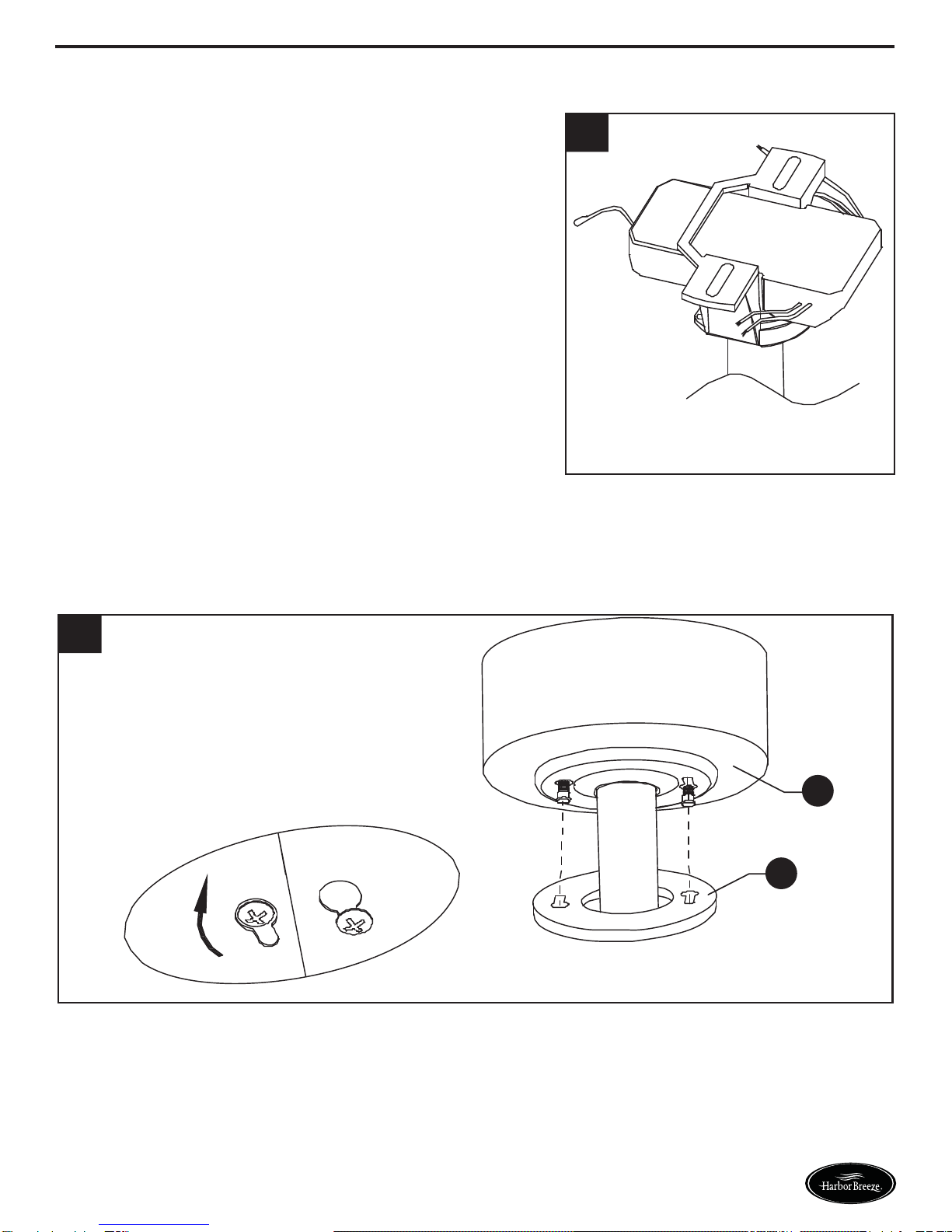

7. Once wiring step has been completed, slide the
wired remote receiver in between the bracket and
the top of the downrod ball, with the flat side of the
receiver facing the ceiling. Turn lead wires upward
and carefully push them into the outlet box, with the
white and green wires to one side of the box and the
black wire toward the other side.
8. Loosen the two shoulder screws without fully removing the hanger bracket (A). Assemble canopy
(E) by rotating keyhole slot in canopy over shoulder screws in hanger bracket (A). Tighten
shoulder screws. Securely attach and tighten the canopy hole cover (F) over the shoulder screws
in the hanger bracket (A) utilizing the keyhole slot twist-lock feature.
7
8
E
F
Lowes.com/harborbreeze

ASSEMBLY INSTRUCTIONS
10

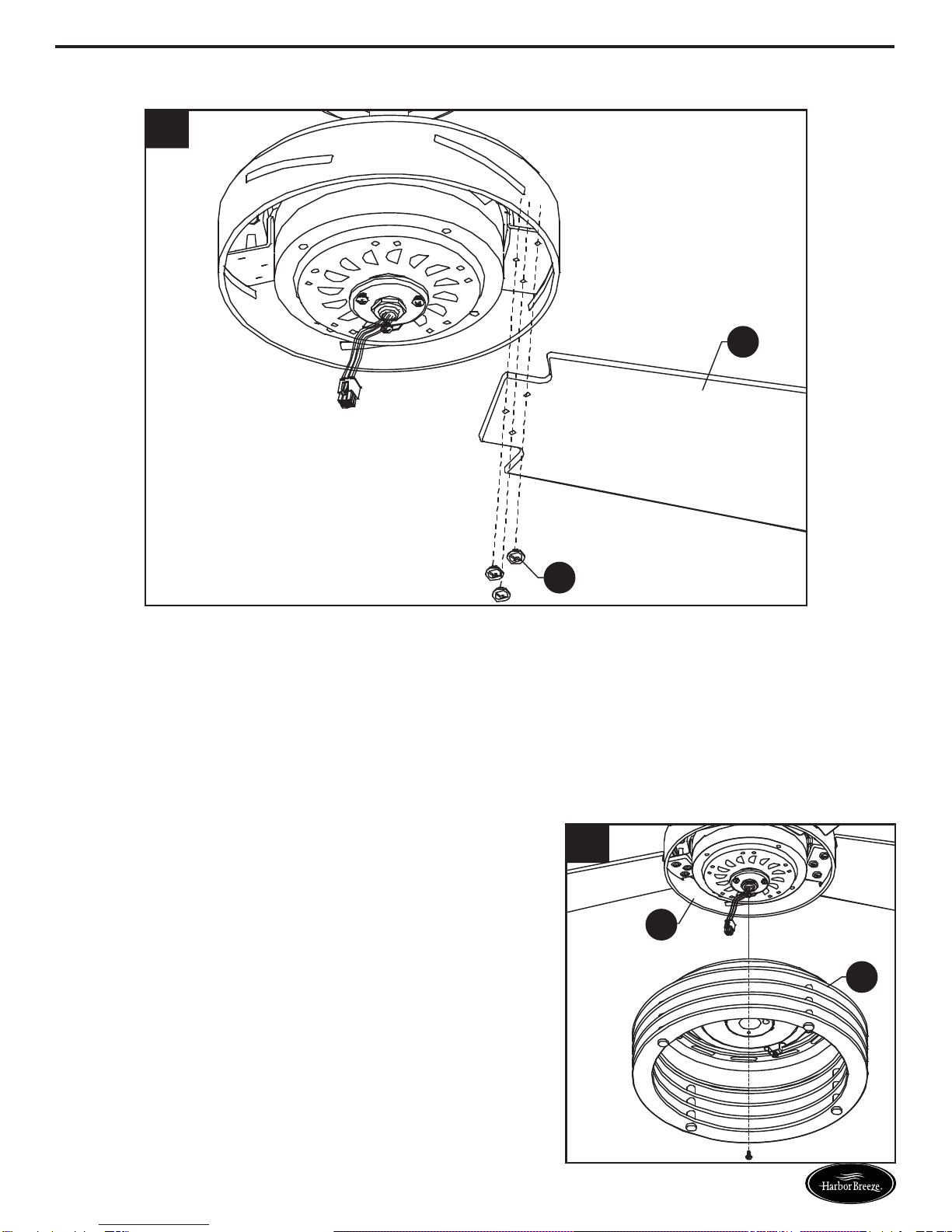

9. Assembling the blades: Insert end of each blade (L) into the slots on the blade iron ring. Align the
holes on the blade with the holes on the blade iron ring and secure using blade screws (K). Do
not tighten screws until all blades (L) have been attached.
9
10.Installing the shade housing: Remove one of the
three screw on the mounting plate and loosen the
other two. Feed the 9-pin connector and safety cable
through the center opening of the shade housing
(I).Align the keyhole slots in the housing with the
assembly screw, turn the shade housing (I)
counterclockwise until the assembly screws are
firmly situated in the narrow ends of the keyhole
slots. Replace the third screw and securely tighten
all three screws.
Lowes.com/harborbreeze
L
K
10
I
H

ASSEMBLY INSTRUCTIONS
11

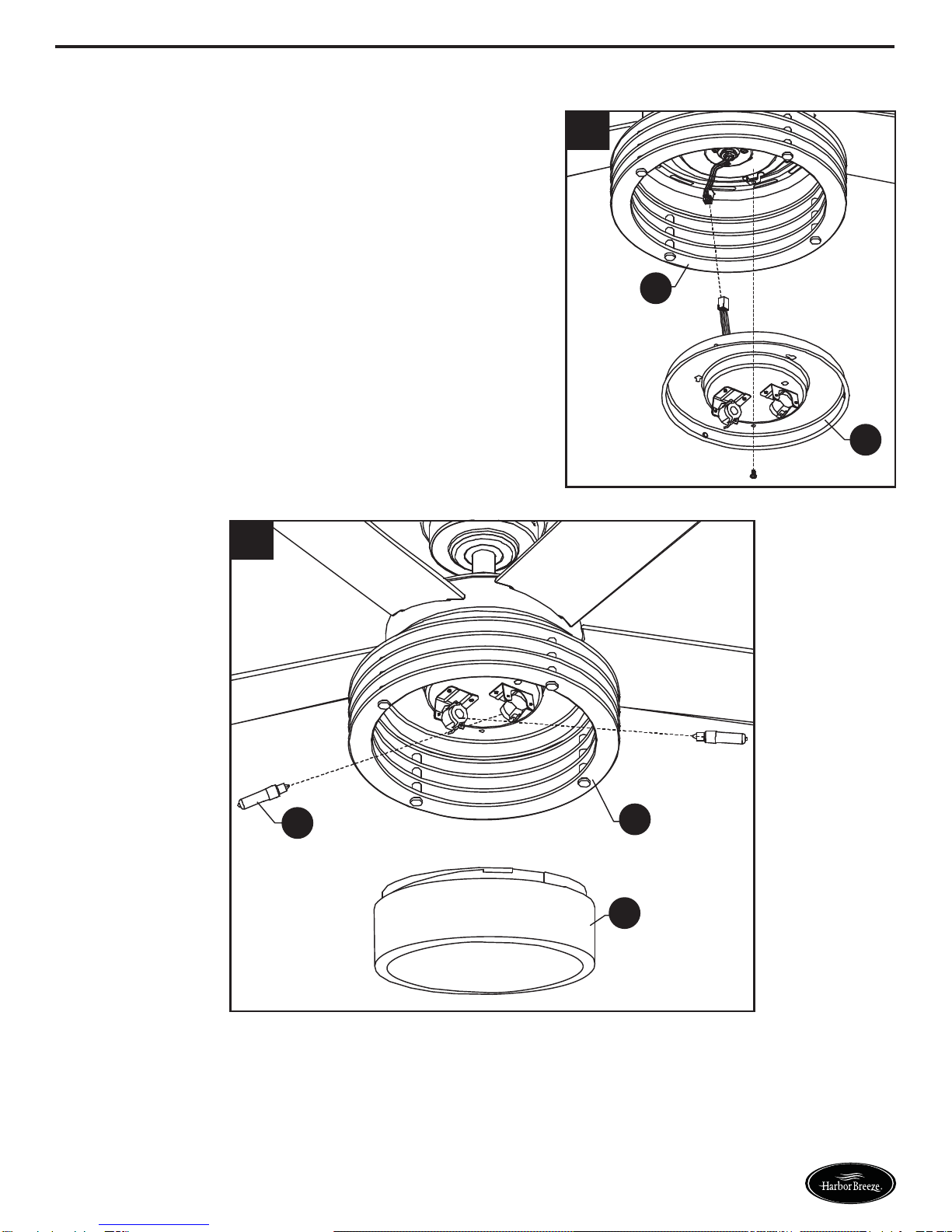

12.Installing the light kit: Insert E11, 50 Watt MAX light bulb (J) into socket. Align the bosses inside
shade housing (I) with the cutouts on the shade (M). Turn clockwise to lock in place and don't
over tighten or force it. NOTE: Do not replace bulb when hot.
11.Installing the light housing: Remove one of the three
screw on the shade housing (I) and loosen the other
two. Connect the 9-pin connector from motor
assembly and light housing (J) together. The two
connectors have keyholes that must be mated
correctly before they can be engaged. Align the
keyhole slots in the light housing (J) with the
assembly screw, turn the light housing (J)
counterclockwise until the assembly screws are
firmly situated in the narrow ends of the keyhole
slots. Replace the third screw and securely tighten
all three screws.
Lowes.com/harborbreeze
11
J
I
12
M
I
J

ASSEMBLY INSTRUCTIONS
12
OPERATION
Remove remote battery door, connect 12V battery (included) with plug pressing the battery inside
and replace the battery door.
Fan control :
Low speed
Medium speed
High speed
To turn off the fan
Press light key quickly to turn light on or off
For DIMMER function: press and hold button to dim the light. The light will cycle from bright to
dim to bright until button is released. Light will maintain last setting if turned off.
This remote (R) has a memory function. The remote (R) stores the fan speed and light setting
when the fan is turned off. When the fan is turned on again, it starts with the most recent setting.
Use the fan reversing switch to optimize your fan for seasonal performance.
Note: Wait for fan to stop before reversing the switch.
• In warmer weather, counterclockwise movement of the fan will result in downward airflow
creating a wind chill effect.
• In cooler weather, clockwise movement of the fan will result in upward airflow that can help move
stagnant hot air off the ceiling area.

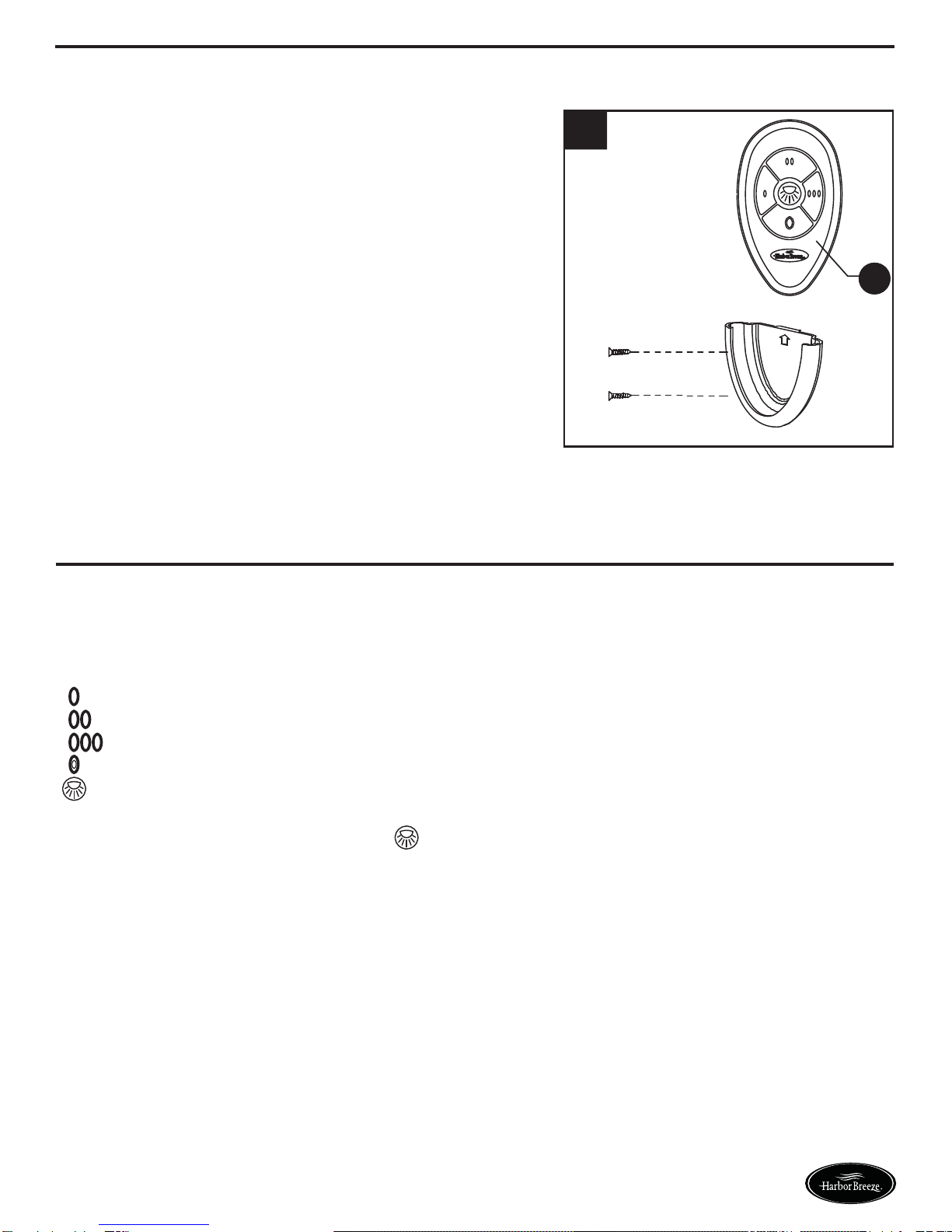

13.Install remote (N) holder onto wall with screws
provided.
Lowes.com/harborbreeze
13
RN

Printed in China
13
CARE AND MAINTENANCE
At least twice each year tighten all screws and lower canopy to check mounting bracket screws
and downrod assembly. Clean fan housing with only a soft brush or lint free cloth to avoid
scratching the finish. Clean blades with a lint free cloth. Shut off main power supply before
beginning any maintenance. Do not use water or a damp cloth to clean the ceiling fan.
WARRANTY
Lowes.com/harborbreeze
Kichler warrants this fan to be free from defects in workmanship and material present at time of
shipment from the factory for Lifetime limited from the date of purchase. This warranty applies only to
the original purchaser. Kichler agrees to correct such defect at no charge or at our option replace the
ceiling fan with a comparable or superior mode.
To obtain warranty service, present a copy of your sales receipt as proof of purchase. All cost of
removal and reinstallation are the expressed responsibility of the purchaser. Any damage to the
ceiling fan by accident, misuse or improper installation, or by affixing accessories not produced by
this warranty, are at the purchaser’s own responsibility. Kichler Ceiling Fans assumes no
responsibility whatsoever for fan installation during the Lifetime limited warranty. Any service
performed by an unauthorized person will render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting,
pitting, tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from
varying weather conditions. Any glass provided with this fan is not covered by the warranty. Any
replacement of defective parts for the ceiling fan must be reported within the first year from the date
of purchase. For the balance of the warranty, call our customer service department for return
authorization and shipping instructions so that we may repair or replace the ceiling fan. Any fan or
parts returned improperly packaged is the sole responsibility of the purchaser. There is no further
expressed warranty. Kichler disclaims any and all implied warranties. The duration of any implied
warranty which cannot be disclaimed is limited to the Lifetime limited period as specified in our
warranty. Kichler shall not be liable for incidental, consequential or special damages arising at or in
connection with product use or performance except as may otherwise be accorded by law. This
warranty gives you specific legal rights and you also have other rights which vary from state to state.
This warranty supersedes all prior warranties.
Note : A small amount of “wobble” is normal and should not be considered a defect.
SAVE YOUR RECEIPTS. THIS WARRANTY IS VOID WITHOUT THEM.

ARTICLE #0428801
MODÈLE #35061
VENTILATEUR DE PLAFOND
14
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et 18 h (HNE),
du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat

CONTENU DE L’EMBALLAGE
15 Lowes.com/harborbreeze
A
C
F
D
B
L
M
P
O
E
G
H
I
N
Q
K
J
F
R
F
S
F
T
F
UF
V
FW

CONTENU DE L’EMBALLAGE
16 Lowes.com/harborbreeze
PIÈCE DESCRIPTION QUANTITÉ
A
BFixation suspendue 1
Épingle à cheveux 1
Axe à épaulement 1
Tige de descente 1
Couvercle 1
Fermeture du trou du couvercle 1
Couvercle d'accouplement du moteur 1
Assemblage de moteur 1
Boîtier d'abat-jour 1
Boîtier de lumière 1
Vis de pale 15
Pales 5
Abat-jour 1
Contrôle à distance 1
Récepteur 1
Pile 23A 1
Ampoule 2
Vis d'ancrage 1
Rondelle de vis d'ancrage 1
Accrocher les vis du support 2
Hanging support rondelle 2
Capuchon de connexion 4
Rondelle à ressort 1
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W

17 Lowes.com/harborbreeze
Veuillez lire et comprendre tout le manuel avant d'essayer d'assembler, de faire fonctionner ou
d'installer le produit. Si vous avez des questions au sujet du produit, veuillez appeler le service à la
clientèle au 1-800-643-0067, de 8 h à 16 h 30, HNE.
AVERTISSEMENT :
• Important : En utilisant un coffret de courant existant, assurez-vous que le coffret est bien attaché
à la structure de l'édifice et peut supporter le poids complet du ventilateur. Ne pas le faire peut
mener à de graves blessures ou à la mort.
• Coupez le courant aux disjoncteurs et l'interrupteur mural aux fils conducteurs d'alimentation du
ventilateur. Avertissement : Ne pas couper le courant avant l'installation peut mener à de graves
blessures ou à la mort.
• N'installez pas le ventilateur sur un plafond avec une inclinaison de plus de 20°.
• Le travail d'installation et le câblage électrique doivent se faire par une(des) personne(s)
qualifiée(s) conformément à tous les codes et normes applicables (ANSI/NFPA 70-1999). Si vous
n'êtes pas familiarisé avec les codes de câblage, contactez un électricien qualifié.
• Important : Assurez-vous que la boîte de câblage est bien mise à la terre ou qu'il y a un fil de terre
(vert) présent.
• Assurez-vous que le site d'installation choisi fournit au moins 7 pieds (2 m) du plancher à
l'extrémité des pales.
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez les
pièces dans l’emballage avec la liste et le tableau ci-dessus. S’il y a des pièces manquantes ou
endommagées, ne tentez pas d’assembler le produit. Communiquez avec le service à la clientèle
pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : de 30 à 60 minutes.
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate,
pinces à dénuder, ruban isolant, échelle et lunettes de sécurité.
CONSIGNES DE SÉCURITÉ
INSTRUCTIONS POUR L'ASSEMBLAGE
• AVERTISSEMENT - Pour réduire le risque d'incendie, de choc électrique ou de blessure personnelle, montez au
coffret de courant portant la mention «Acceptable de support de ventilateur de 15,9 kg (35 lb) ou moins » et
utilisez les vis de montage fournies avec le coffret de courant et/ou supportez directement de la structure de
l'édifice. La plupart des coffrets de courant utilisés couramment pour les luminaires ne sont pas acceptables pour
les ventilateurs et il faudra peut-être les remplacer. Consultez un électricien qualifié si vous avez des doutes.
• Avertissement-Risque d'incendie, de choc électrique ou de blessure personnelle. Les ventilateurs de plafond
peuvent être supportés directement d'un membre d'armature de charpente d'un édifice (voir les exemples des
figures A et B), ou ils peuvent être montés à un coffret de courant portant la mention acceptable de support de
ventilateur de 31,8 kg (70 lb) a 15.9kg (35lbs) (voir l'exemple de la figure C).
A B C

18
INSTRUCTIONS POUR L'ASSEMBLAGE
1. Fixez la fixation suspendue (A) au coffret de courant
du plafond utilisant les vis (C) et les rondelles (B)
fournies avec le coffret de courant. Important : si
vous installez le ventilateur à un plafond en pente,
assurez-vous que l'extrémité ouverte de la fixation
de montage soit installée face au toit. N'installez
pas le ventilateur sur un plafond avec une inclinaison
de plus de 20°.
2. Retirez la pince en épingle à cheveux (B) et l'axe à épaulement (C) du support de tige de
descente de l'assemblage du moteur (H) et desserrez les deux vis de serrage. Glissez la tige de
descente (D) par le couvercle (E), la fermeture du trou du couvercle (F) et le couvercle
d'accouplement du moteur (G). Acheminez les fils noir, blanc et bleu avec le câble de sécurité du
ventilateur par la tige de descente (D). Insérez la tige de descente dans l'assemblage du moteur
(H) et fixez l'axe à épaulement (C) avec la pince d'épingle à cheveux (B) et resserrez les vis de
Lowes.com/harborbreeze
2
DD
EEEEEEEB
DC
JH
JF
G
GE
1
A
T
U

19
INSTRUCTIONS POUR L'ASSEMBLAGE
EEEUEEEA
EEEUEEED
3. Desserrez les deux vis à épaulement sans retirer
complètement de la fixation suspendue (A).
Soulevez avec soin le ventilateur et déposez
l'assemblage de tige de descente(D)/sphère de
suspension sur la fixation suspendue (A) qui vient
d'être attaché au coffret de courant.Assurez-vous
que la rainure de la sphère s'aligne avec la languette
sur la fixation suspendue (A).
3
4. Pour l'installation canadienne et pour les ventilateurs
des É.-U. de plus de 15.8 k (35 lb), le câble de
sécurité doit être installé dans les poutres de
charpente de la maison en utilisant un tire-fond (R)
de 3 po. Assurez-vous que lorsque le câble de
sécurité est pleinement ressorti, les fils de connexion
sont plus longs que le câble et qu'il n'y a aucun
stress sur la borne.
Lowes.com/harborbreeze
4
Le câble
de sécurité
Le câble
de sécurité
Le câble
de sécurité
R
S
W

20
INSTRUCTIONS POUR L'ASSEMBLAGE
5. Les interrupteurs de sélection de fréquence de votre
récepteur et de votre transmetteur ont été préréglés
en usine. Retirez le couvercle de pile du
transmetteur et assurez-vous que les interrupteurs
sont réglés à la même position. Ceci doit se faire
pour que votre ventilateur communique
correctement. Si vous utilisez plus d'un ventilateur
au même endroit et que vous désirez les contrôler
séparément, changez les réglages du commutateur
dip du ventilateur dans le transmetteur et le contrôle
à distance à un nouveau motif.
REMARQUE : Si vous ne l'utilisez pas pendant de
longues périodes, retirez la pile pour éviter les
dommages au transmetteur. Rangez le contrôle à
distance loin de toute chaleur ou humidité excessive.
Lowes.com/harborbreeze
N
5O
