Harbor Breeze 40314 User manual

Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
1
ATTACH YOUR RECEIPT HERE
Serial Number ____________ Purchase Date ____________
®
Lowes.com/harborbreeze
EB1360
Harbor Breeze®is a registered trademark
of LF, LLC. All Rights Reserved.
ITEM #0429784
#0429785
#0429786
#0429787
#0429788
CEILING FAN LIGHT KIT
MODEL #40314
#40315
#40316
#40317
#40318
Español p. 9
H
a
r
b
o
r
B
r
e
e
z
e

2
Lowes.com/harborbreeze
PACKAGE CONTENTS
C



H
a
r
b
o
r
B
r
e
e
z
e
PART DESCRIPTION QTY.
A Light Kit Fitter 1
B Glass Shade 4
C Pull Chain Extension 1
D Bulb 4
HARDWARE CONTENTS (not shown actual size)
AA BB
Hex Nut
Qty.1
Lock Washer
Qty.1

3
Lowes.com/harborbreeze
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
•Before you begin installing the light kit, disconnect the power by removing fuses or turning off the
circuit breakers.
•Make sure that all electrical connections comply with local codes, ordinances, the National
ElectricalCode,andANSI/NFPA70-199.Hireaqualiedelectricianorconsultado-it-yourself
wiring handbook if you are unfamiliar with installing electrical wiring.
•The net weight of the light kit is less than 4.4 lbs.
LISTED FOR DAMP LOCATION
Federal regulations require ceiling fans with light kits manufactured or imported after January 1, 2009,
to limit total wattage consumed by the light kit to 190W. Therefore, this light kit is equipped with a
wattage limiting device.
DANGER:
•For your protection and safety, carefully read and understand the information provided in this
manual completely before attempting to assemble, install or operate this product. Failure to do so
couldleadtoelectricalshock,reorotherinjuriesthatcouldbehazardousorevenfatal.
• DONOTconnectthisxturetoanelectricalsystemthatdoesnotprovideameansforequipment
grounding.Neveruseaxtureinatwo-wiresystemthatisnotgrounded.Installingaxtureinto
anelectricalsystemnothavingapropergroundingmeanscouldcausemetalpartsofthexture
tocarryelectricalcurrentsifanyofthexturewires,wireconnectionsorsplicesweretobecome
broken,cutorlooseduringthemountingornormaloperationofthexture.Underthiscondition,
anyonecomingincontactwiththexturewouldbesubjecttoelectricalshock,whichcouldcause
seriousinjuryordeath.
• DONOTconnectthebareorgreeninsulationxturegroundwiretotheblack(hot)current-carrying
wireorthewhiteneutralhousewire.Connectionofthebareorgreenxturegroundwiretothe
blackorwhitehousewiresmaycausemetalpartsofthexturetocarryelectricalcurrents.Under
thisconditionanyonecomingincontactwiththexturewillreceiveelectricalshock,whichcould
causeseriousinjuryordeath.
• DONOTdamageorcutthewireinsulation(covering)duringinstallationofthexture.DONOT
permit wires to contact any surface having a sharp edge. To do so may damage or cut the wire
insulation,whichcouldcauseseriousinjuryordeathfromelectricalshock.
WARNING:
•All electrical connections must be in agreement with local codes and ordinances, the National
Electric Code (NEC) and ANSI/NFPA 70-1999. Contact your municipal building department to learn
aboutyourlocalcodes,permitsand/orinspections.Riskofre-mostdwellingsbuiltbefore1985
havesupplywireratedfor140°F.Consultaqualiedelectricianbeforeinstallation.
• Toavoidpersonalinjury,theuseofglovesmaybenecessarywhilehandlingxturepartswithsharp
edges.
• DONOTsuspendanyxturebythehousewires.Axturemustalwaysbemounteddirectlytoa
ceiling fan that is mounted directly to an outlet box. Wire connectors will not support the weight of a
xture.Suspendingaxturebythehousewiresandwireconnectorswillresultinthexturefalling,
withthepossibilityofpersonalinjuryandthedangerofelectricalshockorre.
• Toreducetheriskofre,electricalshock,orpersonalinjury,eachwireconnectorusedwiththis
light kit should accept only one 18-gauge wire from the light kit and one 18-gauge wire from the
ceiling fan. If there are three or more wires to connect or any of the wires is larger than 18 gauges,
consult an electrician for the proper size wire connectors to use.

4
Lowes.com/harborbreeze
SAFETY INFORMATION
CAUTION:
• TURNOFFELECTRICITYatthemainfusebox(orcircuitbreakerbox)beforebeginning
installation by removing the fuse (or switching the circuit breaker off). If you are not sure the lighting
systemhasagroundingmeans,DONOTattempttoinstallthisxture.Contactaqualied,licensed
electrician for information regarding the proper grounding methods as required by the local
electrical code in your area.
• Allxturesmustbemountedtoaceilingfanthatismountedtoanoutletboxthatissupportedby
the building structure.
• DONOTusebulbshavingawattagegreaterthanthemaximumvaluestatedonthexture.The
useofbulbswithhigherwattagethanspeciedwillincreasetemperaturesandriskofre.
• Ifadimmercontrolswitchisusedwiththisxture,obtainprofessionaladvicetodeterminethe
correct type to use as well as the electrical rating required.
PREPARATION
Before beginning the assembly of this product, ensure that all parts are present. Compare all parts
with the package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 60 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, pliers, wire
cutters, safety glasses, step ladder, wire connectors (included with fan), and electrical tape
Helpful Tools (not included): Wire strippers, A/C tester light, wiring handbook, soft cloth
ASSEMBLY INSTRUCTIONS
1. Turn off the circuit breakers and the wall switch to the
fan supply line leads.
DANGER: Failure to disconnect the power supply
priortoinstallationmayresultinseriousinjuryordeath.
1

5
Lowes.com/harborbreeze
ASSEMBLY INSTRUCTIONS

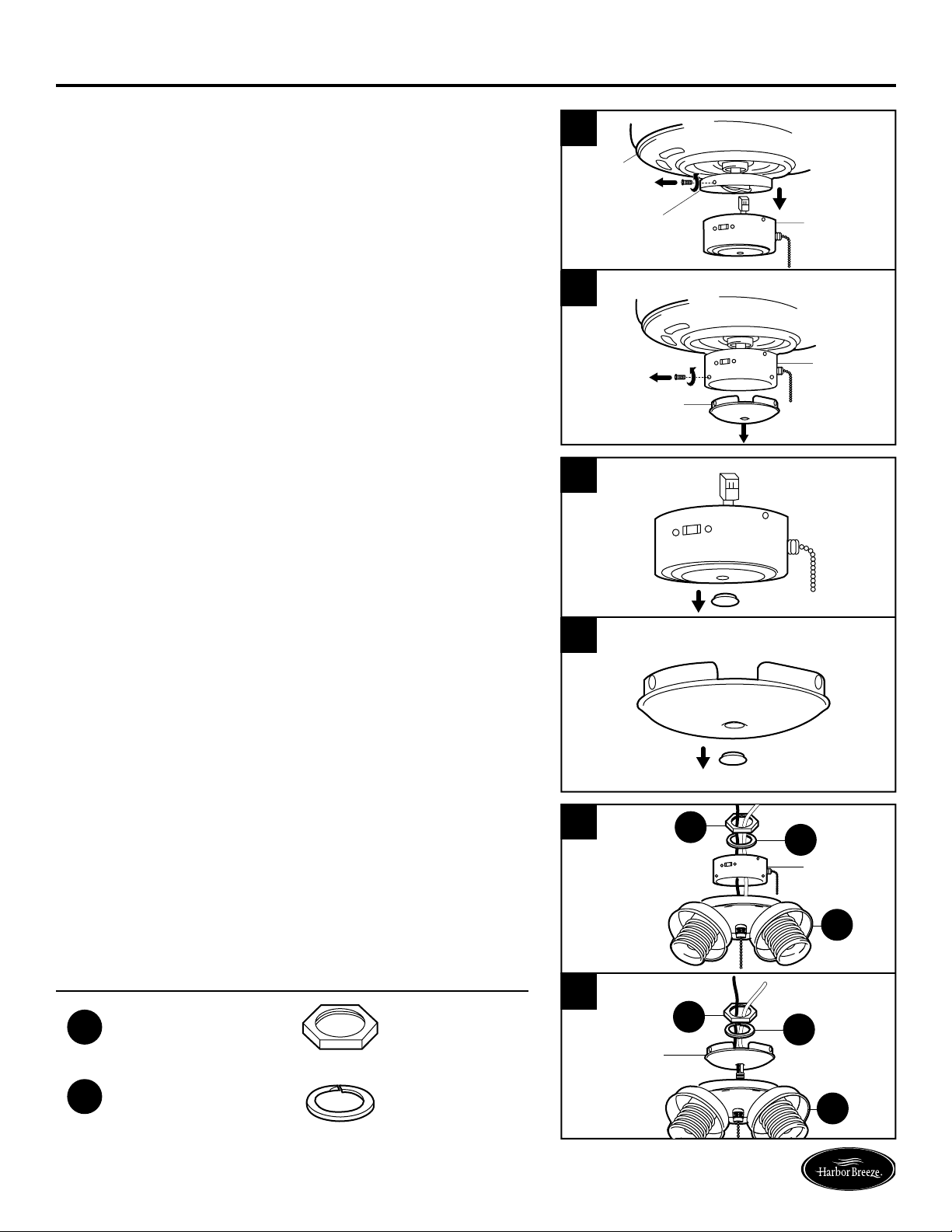

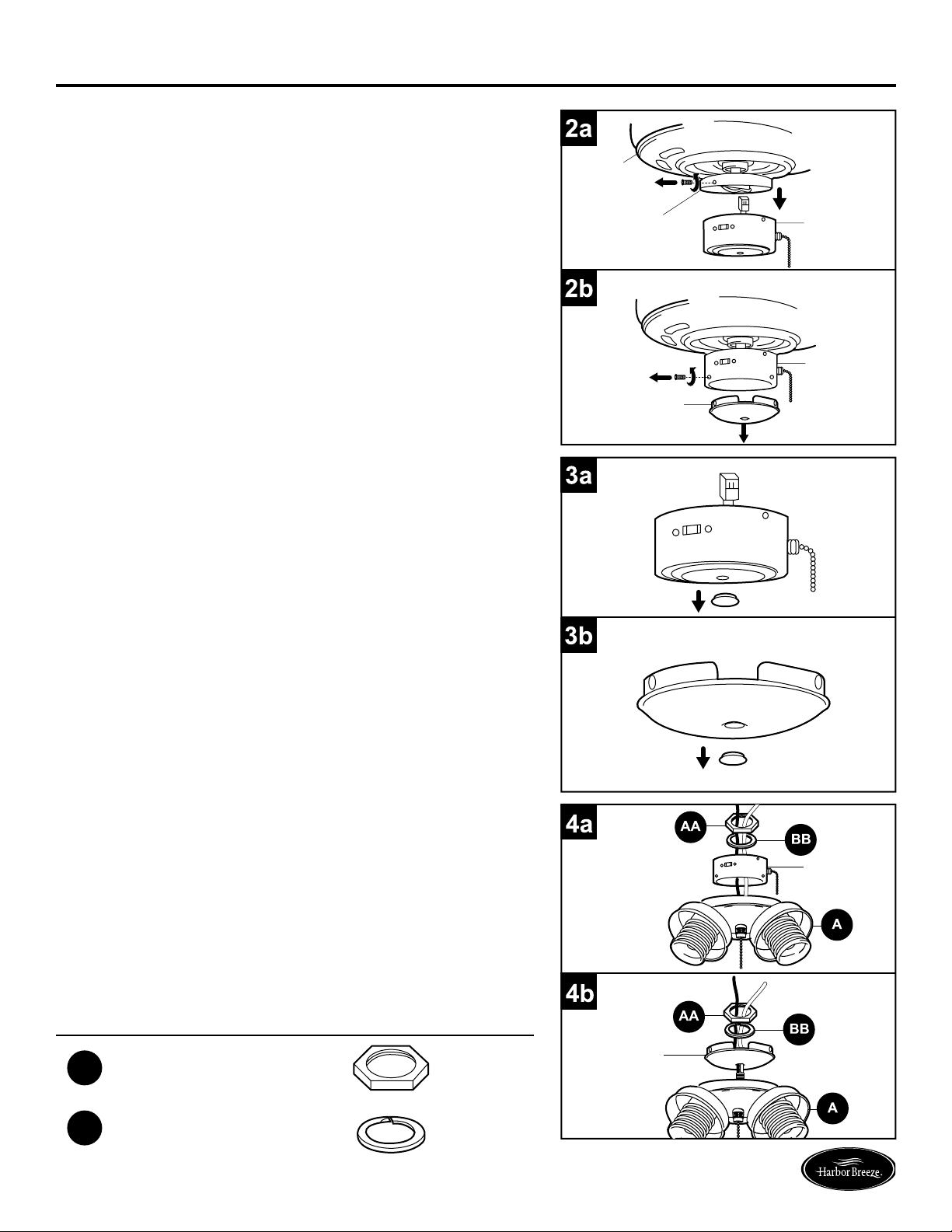

2. Remove three switch housing screws and lower
the switch housing from the existing fan housing. If
applicable, disconnect the male plug from the motor
housing and the female plug from the switch housing.
Remove the switch housing from the switch housing
plate. (Fig. 2a)
Note: If your existing fan has a switch housing cap,
remove only the switch housing cap by removing
the switch housing screws at the bottom of the
switch housing. (Fig. 2b)
2a
2
Switch
Housing
Switch
Housing
Cap
Switch
Housing
Motor
Housing
Motor
Housing
Plate
Switch
Housing
3. Useascrewdrivertopushoutthecentercapfrom
either the switch housing (Fig. 3a) or the switch
housing cap (Fig. 3b).
3a
3
Switch
Housing
Switch
Housing
Center Cap
Center Cap
Cap
4. Gentlyfeedthewiresfromthelightkittter(A)
through the hole in the center of the switch housing
(Fig. 4a) or switch housing cap (Fig. 4b). Thread the
rodfromthelightkittter(A)intotheswitchhousing
cap. Then thread the lock washer (BB) and hex nut
(AA) through the wires and tighten the hex nut (AA)
over the lock washer (BB) to secure the rod.
Hardware Used
AA Hex Nut
AA
x 1
BB Lock Washer
BB
x 1
BB


 
BB

Switch
Housing
Cap
Switch
Housing


6
Lowes.com/harborbreeze
ASSEMBLY INSTRUCTIONS

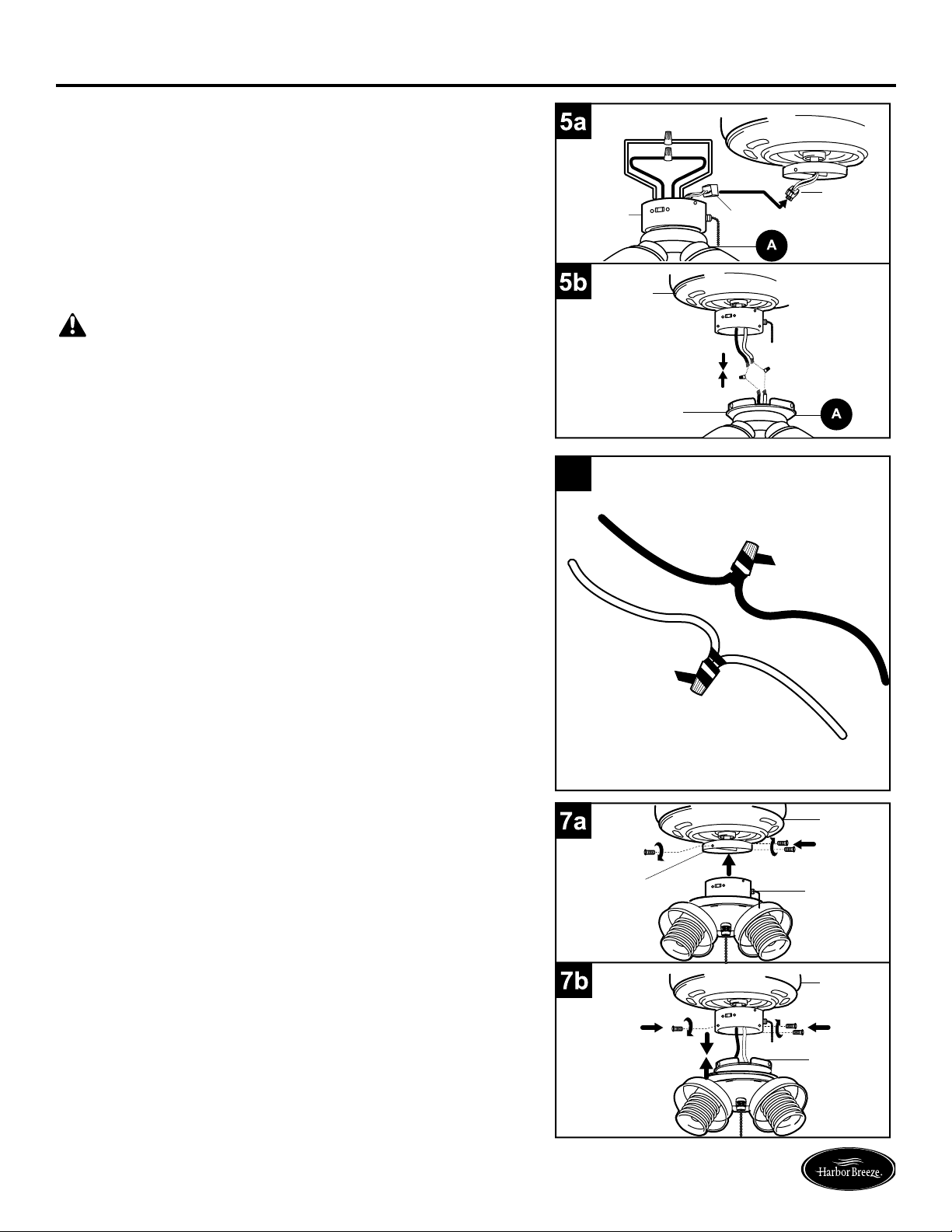

5. Remove the existing wire connectors from the white
and blue wires labeled FOR LIGHT in the switch
housing. Connect the white wire from the light kit
tter(A)tothewhitewirefromthefan.Connectthe
blackwirefromthelightkittter(A)tothebluewire
from the fan. (Fig. 5a/Fig. 5b) If applicable, reconnect
the male plug from the motor housing to the female
plug from the switch housing. Ensure the plugs
connect securely. (Fig. 5a)
WARNING: Toreducetheriskofre,electricalshock
orpersonalinjury,eachwireconnectorusedwiththis
light kit should accept only one 18-gauge wire from
the light kit and one 18-gauge wire from the ceiling
fan. If there are three or more wires to connect or
any of the wires is larger than 18 gauges, consult an
electrician for the proper size wire connectors to use.
5a
5
Switch
White
White
White
White
Black
Black
Blue
Blue
Housing
Male
Plug
Female Plug
Switch
Housing
Switch
Housing
Cap 

6. Reconnect the existing wire connectors and twist in a
clockwise direction. Wrap electrical tape around each
individual wire connector down to the wire.
6
7. Align three holes in the switch housing with three
holes in the switch housing plate. Re-attach the
switch housing with the three screws that were
removed in Step 2. Tighten all screws securely.
(Fig.7a)
Note: To re-connect the switch housing cap, align the
holes in the switch housing cap with the holes at
the bottom of the switch housing and use the three
previously removed screws to secure the switch
housing cap. (Fig. 7b)
Note: When attaching switch housing or switch housing
cap, turn assembly as necessary to ensure fan pull
chain falls between glass shades and functions
without interference.
7a
7
Switch
Housing
Switch
Housing
Plate
Motor
Housing
Switch
Housing
Cap
Motor
Housing

7
Lowes.com/harborbreeze
ASSEMBLY INSTRUCTIONS

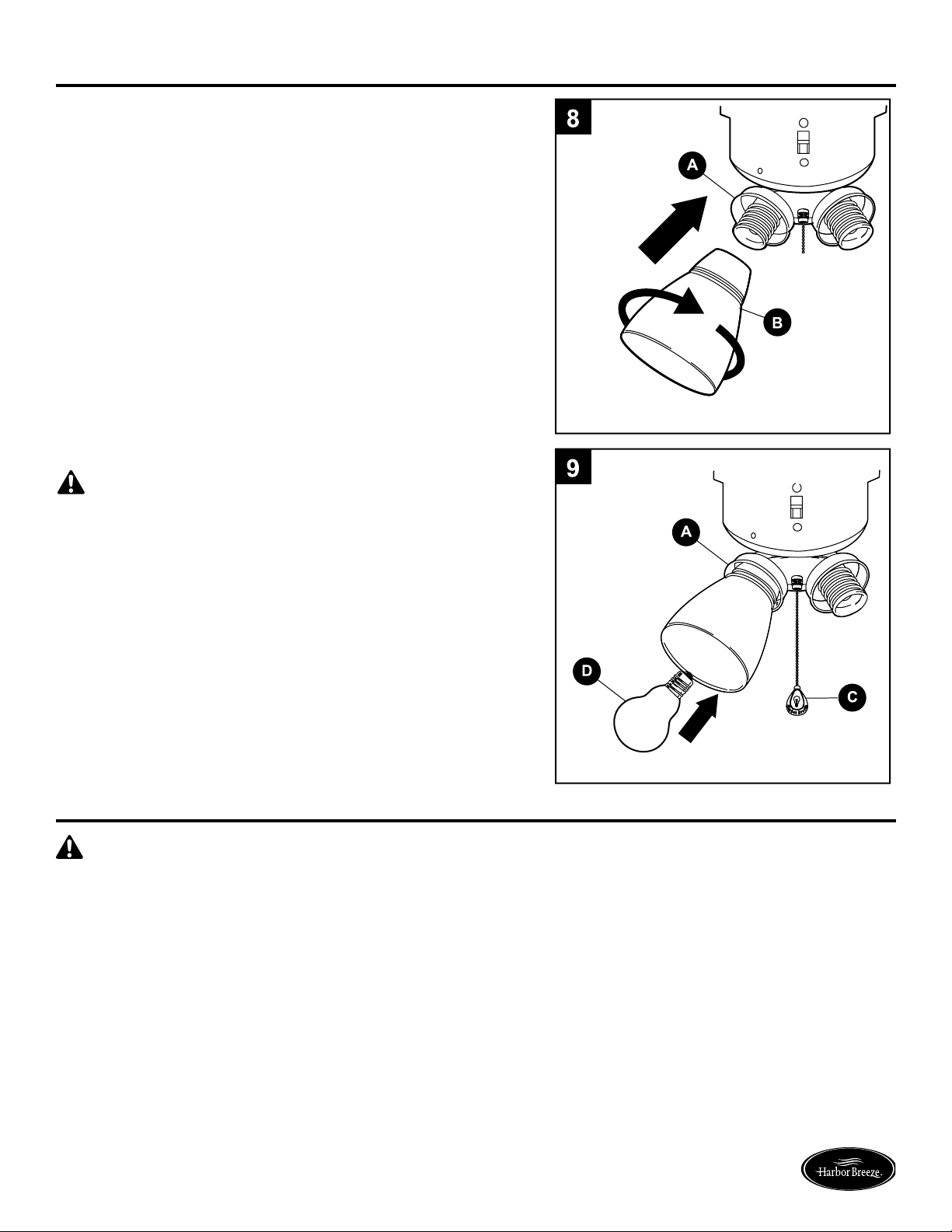

8. Attachtheglassshades(B)tothelightkittter(A)
by screwing them in a clockwise direction onto the
threaded ends of the light kit (A).
Note: Do not overtighten as glass may crack or break.
8


9. Install the four bulbs (D).
CAUTION: When replacing bulbs, please allow
bulb(s) and glass shade(s) to cool down before
touching.
Attach the pull chain extension (C) to the pull chain in
the middle of the light kit (A).
Restore the power and test light kit.
D



CARE AND MAINTENANCE
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
Wipe with a soft cloth or use window cleaner. Do not use an abrasive cleaner.
BulbReplacement:Use40-wattmax.candelabra-basebulbs.

8
Lowes.com/harborbreeze
Printed in China
Harbor Breeze®is a registered trademark
of LF, LLC. All Rights Reserved.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The bulb will not light. 1. The wires are crossed.
2. The power wire is grounding
out.
3. The bulb is burned out.
4. The power is off.
5. There is a faulty connection.
6. The fuse blows out or the
circuit breaker trips.
7. Total bulb wattage over 190W.
1. Check the wiring.
2. Check all connections.
3. Replace the light bulb.
4. Make sure the power supply is on.
5. Check the wiring and all connections.
6. Check the fusebox for blown fuse.
7. Change to a lower watt bulb (40W
max).
ONE-YEAR LIMITED WARRANTY
Themanufacturerwarrantsallofitslightingxturesagainstdefectsinmaterialsandworkmanship
for one (1) year from the date of purchase. If within this period the product is found to be defective,
take a copy of the bill of sale as a proof of purchase and the product in its original carton to the place
of purchase. The manufacturer will, at its option, repair, replace or refund the purchase price to the
consumer.Allcostsofinstallationandremovalofthextureistheresponsibilityoftheconsumer.This
warrantydoesnotcoverxturesbecomingdefectiveduetomisuse,accidentaldamageorimproper
handlingand/orinstallationandspecicallyexcludesliabilityfordirect,incidentalorconsequential
damages. As some states do not allow exclusions of limitations on an implied warranty, the above
exclusionandlimitationmaynotapply.Thiswarrantygivesyouspecicrightsandyoumayalsohave
other rights which may vary from state to state.
REPLACEMENT PARTS
For replacement parts, call the customer service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
PART DESCRIPTION
B   BB
H
a
r
b
o
r
B
r
e
e
z
e
B Glass Shade
C Pull Chain Extension
AA Hex Nut
BB Lock Washer

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-643-0067, de lunes a jueves de 8 a.m.
a 6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
9
ADJUNTE SU RECIBO AQUÍ
Número de serie ____________ Fecha de compra ____________
®
Lowes.com/harborbreeze
ARTÍCULO # 0429784
# 0429785
# 0429786
# 0429787
# 0429788
KIT DE ILUMINACIÓN PARA
VENTILADOR DE TECHO
MODELO # 40314
# 40315
# 40316
# 40317
# 40318
H
a
r
b
o
r
B
r
e
e
z
e
Harbor Breeze®es una marca registrada
de LF, LLC. Todos los derechos reservados.

10
Lowes.com/harborbreeze
CONTENIDO DEL PAQUETE
H
a
r
b
o
r
B
r
e
e
z
e
PIEZA DESCRIPCIÓN CANT.
A Soporte del kit de iluminación 1
B Pantalla de vidrio 4
C Extensión para la cadena de tiro 1
D Bombilla 4
ADITAMENTOS (no se muestran en tamaño real)
AA BB
Tuerca
hexagonal
Cant.1
Arandela de
seguridad
Cant. 1

11
Lowes.com/harborbreeze
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
•Antes de comenzar a instalar el kit de iluminación, desconecte la alimentación eléctrica; para esto
retire los fusibles o coloque el interruptor de circuito en la posición de apagado.
•Asegúrese de que todas las conexiones eléctricas cumplan con los códigos y ordenanzas locales,
el Código Nacional de Electricidad y la norma ANSI/NFPA 70-199. Si no está familiarizado con
lainstalacióndelcableadoeléctrico,contrateaunelectricistacalicadooconsulteunmanual
de cableado para hacerlo usted mismo.
•El peso neto del kit de iluminación es menor que 2,00 kg.
HOMOLOGADO PARA LUGARES HÚMEDOS
Los reglamentos federales requieren que los ventiladores de techo con kit de iluminación fabricados
o importados después del 1 de enero de 2009, tengan un límite de vataje total consumido por el kit
de iluminación de 190 vatios. Por lo tanto, este kit de iluminación está equipado con un dispositivo
de control de vataje.
PELIGRO:
•Por su propia protección y seguridad, lea atentamente y comprenda la información de este manual
en su totalidad antes de intentar ensamblar, instalar o usar este producto. No hacerlo podría provocar
descargas eléctricas, incendios u otras lesiones, las que pueden ser peligrosas o incluso fatales.
•NO conecte esta lámpara a un sistema eléctrico que no proporcione un medio de puesta a tierra para
el equipo. Nunca utilice una lámpara en un sistema de dos conductores que no tenga puesta a tierra.
Instalar una lámpara en un sistema eléctrico que no tenga una puesta a tierra adecuada podría provocar
que las piezas de metal de la lámpara conduzcan corriente eléctrica si cualquiera de los cables, las
conexiones del cableado o los empalmes de la lámpara se rompen, se cortan o se sueltan durante el
montaje o funcionamiento normal. En esta situación, cualquier persona que entre en contacto con la
lámpara podría recibir una descarga eléctrica, la que podría provocar lesiones graves o la muerte.
•NO conecte el conductor de puesta a tierra de aislamiento desnudo o verde de la lámpara al
conductor negro (de corriente) que lleva la corriente o al conductor blanco neutro de la casa.
Conectar el conductor de tierra desnudo o verde de la lámpara al conductor negro o blanco
interior puede provocar que las piezas metálicas de la lámpara conduzcan corriente eléctrica.
En esta situación, cualquier persona que entre en contacto con el ensamble recibirá una descarga
eléctrica, la que podría provocar lesiones graves o la muerte.
•NO dañe ni corte el aislamiento del conductor (cubierta) durante la instalación de la lámpara.
NOpermitaquelosconductoresentrenencontactoconsuperciesquetenganunbordealado,
ya que esto podría dañar o cortar el aislamiento del conductor y provocar lesiones graves o la
muerte debido a una descarga eléctrica.
ADVERTENCIA:
•Todas las conexiones eléctricas deben cumplir con los códigos y ordenanzas locales, el Código
Nacional de Electricidad (NEC, por sus siglas en inglés) y la norma ANSI/NFPA 70-1999. Póngase en
contacto con su Departamento de construcción municipal para consultar sobre sus códigos, permisos
y/o inspecciones locales. Riesgo de incendio: La mayoría de las casas construidas antes de 1985 tienen
cablesconductoresclasicadospara60ºC.Consulteaunelectricistacalicadoantesdeinstalar.
•Para evitar lesiones personales, puede ser necesario usar guantes al manipular las piezas de
lalámparaconbordeslosos.
•NO cuelgue ninguna lámpara de los cables de la casa. Siempre se debe montar la lámpara directamente
en un ventilador de techo que esté montado directamente en la caja de salida. Los conectores de cables
no sostendrán el peso de una lámpara. Si cuelga una lámpara de los cables de la casa y los conectores
de cables esta se caerá y podría provocar lesiones personales y peligro de descarga eléctrica o incendio.
•Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, cada conector de
cable utilizado en este kit de iluminación debería soportar solo un conductor de calibre 18 del kit
de iluminación y un conductor de calibre 18 del ventilador de techo. Si hay tres o más conductores
para conectar o si cualquiera de los conductores tiene un calibre superior a 18, consulte a un
electricista cuál es el tamaño adecuado de los conectores de cables que debe utilizar.

12
Lowes.com/harborbreeze
INFORMACIÓN DE SEGURIDAD
PRECAUCIÓN:
•DESCONECTE EL SUMINISTRO DE ELECTRICIDAD en la caja de fusibles principal (o desde
la caja del interruptor de circuito) antes de comenzar la instalación; para hacerlo, retire el fusible
(o apague el interruptor de circuito). NO intente instalar esta lámpara si no está seguro de que su
sistemadeiluminacióntieneunapuestaatierra.Póngaseencontactoconunelectricistacalicado
ycerticadoparaobtenerinformaciónsobrelosmétodosadecuadosdepuestaatierraexigidos
por el código local de electricidad de su área.
•Todas las lámparas se deben montar directamente en un ventilador de techo que esté montado
enunacajadesalida,laqueasuvezestásostenidadelaestructuradeledicio.
•NO utilice bombillas de un vataje mayor que el valor máximo establecido en la lámpara. La utilización
debombillascuyovatajeseamayorqueelespecicadoincrementarálatemperaturayproducirá
riesgo de incendio.
•Si se utiliza un regulador de control de intensidad con esta lámpara, solicite asesoría profesional
paradeterminareltipoylaclasicacióneléctricacorrectaqueserequiere.
PREPARACIÓN
Antes de comenzar a ensamblar este producto, asegúrese de tener todas las piezas. Compare todas
las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar
el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 60 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador de cabeza plana,
destornillador Phillips, pinzas cortacables, gafas de seguridad, escalera de tijera, conectores de cable
(incluidos con el ventilador) y cinta aislante.
Herramientas útiles (no se incluyen): Pinzas pelacables, luz de prueba de C/A, manual de cableado,
paño suave.
INSTRUCCIONES DE ENSAMBLAJE
1. Gire los interruptores de circuito y el interruptor
de pared hacia los conductores de la línea de
suministro del ventilador.
PELIGRO: Si no interrumpe el suministro
de electricidad antes de la instalación, pueden
producirse lesiones graves o la muerte.
1

13
Lowes.com/harborbreeze
INSTRUCCIONES DE ENSAMBLAJE
2. Retire tres tornillos de la carcasa del interruptor
y baje la carcasa del interruptor de la carcasa del
ventilador existente. Si corresponde, desconecte
el conector macho de la carcasa del motor y el
conector hembra de la carcasa del interruptor.
Retire la carcasa del interruptor de la placa de
la carcasa del interruptor. (Fig. 2a)
Nota: Si su ventilador existente posee una tapa
de la carcasa del interruptor, retire solo la
tapa retirando los tornillos de la carcasa del
interruptor en la parte inferior de ella. (Fig. 2b)
Carcasa
del motor
Carcasa
del motor
Carcasa del
interruptor
Carcasa del
interruptor
Tapa de la
carcasa del
interruptor
Placa de la
carcasa del
interruptor
3. Use un destornillador para presionar la tapa central
desde la carcasa del interruptor (Fig. 3a) o desde
la tapa de la carcasa del interruptor (Fig. 3b).
Carcasa del
interruptor
Tapa de la
carcasa del
interruptor
Tapa central
Tapa central
4. Pase con cuidado los cables desde el soporte del kit
deiluminación(A)atravésdeloricioenelcentrode
la carcasa del interruptor (Fig. 4a) o de la tapa de la
carcasa del interruptor (Fig. 4b). Enrosque la varilla
desde el soporte del kit de iluminación (A) en la tapa de
la carcasa del interruptor. Luego enrosque la arandela
de seguridad (BB) y la tuerca hexagonal (AA) a través
de los cables y apriete la tuerca hexagonal (AA) sobre
laarandeladeseguridad(BB)parajarlavarilla.
Aditamentos utilizados
AA Tuerca hexagonal
AA
x 1
BB Arandela de seguridad
BB
x 1
Tapa de la
carcasa del
interruptor
Carcasa del
interruptor

14
Lowes.com/harborbreeze
INSTRUCCIONES DE ENSAMBLAJE
5.
Retire los conectores de cables existentes de los
conductores blanco y azul etiquetados como PARA LA
LUZ en la carcasa del interruptor. Conecte el
conductor blanco del soporte del kit de iluminación (A)
con el conductor blanco del ventilador. Conecte el
conductor negro del kit de iluminación (A) con el
conductor azul del ventilador. (Fig. 5a/Fig. 5b) Si
corresponde, vuelva a conectar el conector macho de
la carcasa del motor y el conector hembra de la
carcasa del interruptor. Asegúrese de que los
conectores estén bien colocados. (Fig. 5a)
ADVERTENCIA: Para reducir el riesgo de incendios,
descargas eléctricas o lesiones personales, cada
conector de cable utilizado en este kit de iluminación
debería soportar solo un conductor de calibre 18 del
kit de iluminación y un conductor de calibre 18 del
ventilador de techo. Si hay tres o más conductores
para conectar o si cualquiera de los conductores tiene
un calibre superior a 18, consulte a un electricista
cuál es el tamaño adecuado de los conectores de
cables que debe utilizar.
Blanco
Blanco
Blanco
Blanco
Negro
Negro
Azul
Azul
Conector
macho
Conector hembra
Carcasa
del
interruptor
Tapa de la
carcasa del
interruptor
Carcasa del
interruptor
6. Vuelva a conectar los conectores de cables
existentes y gire en dirección de las manecillas del
reloj. Cubra con cinta aislante cada conector de
cables individual hacia abajo del cable.
6
7. Alineelostresorificiosenlacarcasadelinterruptor
con lostresorificiosenlaplacadelacarcasadel
interruptor. Vuelva a instalar la carcasa del
interruptor con los tres tornillos que retiró en el paso
2. Apriete bien todos los tornillos. (Fig.7a)
Nota: Para volver a conectar la tapa de la carcasa del
interruptor,alineelosorificiosdelatapadelacarcasa
delinterruptorconlosorificiosenlaparteinferiorde
estayutilicelostrestornillosqueretirópreviamente
parafijarlatapadelacarcasadel interruptor.(Fig.7b)
Nota: Cuandofijelacarcasadelinterruptorolatapadela
carcasa del interruptor, gire el ensamble si es
necesario para asegurar de que la cadena de tiro
del ventilador caiga por entre las pantallas de
vidrio y funcione sin interferencia.
Carcasa del
interruptor
Placa de la
carcasa del
interruptor
Carcasa
del motor
Tapa de la
carcasa del
interruptor
Carcasa
del motor

15
Lowes.com/harborbreeze
INSTRUCCIONES DE ENSAMBLAJE
8. Fije las pantallas de vidrio (B) al soporte del kit de
iluminación (A) atornillándolas en dirección de las
manecillas del reloj y en los extremos roscados del
kit de iluminación (A).
Nota: No apriete demasiado ya que el vidrio podría
agrietarse o quebrarse.
9. Instale las cuatro bombillas (D).
PRECAUCIÓN: Al reemplazar las bombillas, deje
que estas y las pantallas de vidrio se enfríen antes
de tocarlas.
Fije la extensión de la cadena de tiro (C) a la cadena
del tiro en medio del kit de iluminación (A).
Restablezca la alimentación y pruebe el kit de iluminación.
CUIDADO Y MANTENIMIENTO
ADVERTENCIA: Antes de comenzar cualquier trabajo, desconecte el suministro de electricidad
para evitar descargas eléctricas.
Limpie con un paño suave o utilice un limpiador de ventanas. No use un limpiador abrasivo.
Reemplazo de la bombilla: Use bombillas de base candelabro de un máximo de 40 vatios.

16
Lowes.com/harborbreeze
Impreso en China
Harbor Breeze®es una marca registrada de
LF, LLC. Todos los derechos reservados.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
La bombilla no
enciende.
1. Los cables están cruzados.
2. El conductor de alimentación
no tiene puesta a tierra.
3. La bombilla está quemada.
4. No hay alimentación.
5. Hay una conexión incorrecta.
6. El fusible se quema o el
interruptor de circuito se dispara.
7. El vataje total de la bombilla
supera los 190 vatios.
1. Revise el cableado.
2. Revise todas las conexiones.
3. Reemplace las bombillas.
4. Asegúrese de que haya suministro
de electricidad.
5. Revise el cableado y todas las
conexiones.
6. Revise la caja de fusibles para
ver si hay un fusible fundido.
7. Cambie a una bombilla de un vataje
menor (40 vatios como máximo).
UN AÑO DE GARANTÍA LIMITADA
El fabricante garantiza que todas sus lámparas estarán libres de defectos en los materiales y la mano de
obra por un (1) año a partir de la fecha de compra. Si dentro de este período el producto presenta defectos,
lleve una copia del recibo de venta como comprobante de la compra y el producto en su caja original al
lugar donde lo compró. El fabricante, a su elección, reparará, reemplazará o devolverá el monto de la
compra al comprador. Todos los costos de instalación y de extracción de la lámpara son de responsabilidad
del comprador. Esta garantía no cubre lámparas dañadas debido al mal uso, daño accidental, manipulación
y/oinstalacióninadecuadayexcluyeespecícamentetodaresponsabilidadpordañosdirectos,accidentales
o resultantes. Debido a que algunos estados no permiten exclusiones o limitaciones en una garantía
implícita, las exclusiones y limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le
otorgaderechosespecícos,peropodríatenertambiénotrosderechosquevaríansegúnelestado.
PIEZAS DE REPUESTO
Si busca piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-800-643-0067,
de lunes a jueves de 8 a.m. a 6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
PIEZA DESCRIPCIÓN
H
a
r
b
o
r
B
r
e
e
z
e
B Pantalla de vidrio
CExtensión para
la cadena de tiro
AA Tuerca hexagonal
BB Arandela de seguridad
