Harbor Breeze MONTCLAIR E-CM54RBZ5CRCI User manual

SOS ITEM/ARTICULO SOS #0125086
MONTCLAIR/CEILING FAN
MONTCLAIR
/VENTILADOR DE TECHO (página 13)
MODEL/MODELO #E-CM54RBZ5CRCI
WARNINGS
• READ AND SAVE THESE INSTRUCTIONS.
• Read this manual carefully and completely before attempting to assemble, install or operate this product.
• Be sure you read and understand the Safety Precautions on page 3 of these instructions.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for repairs, it must be
shipped in its original packaging to ensure proper protection against damage that might exceed the initial cause for
return.
• CAUTION: Before proceeding, be sure to shut off electricity at main switch or circuit breaker in order to avoid
electrical shock.
• WARNING: To reduce the risk of fire or electric shock, do not use the fan with any solid state speed
control device or control fan speed with a full range dimmer switch.
• WARNING: To reduce the risk of fire, electric shock, or personal injury, do not bend the blade arms when
installing them, balancing the blades, or cleaning the fan. Do not insert foreign objects between the rotating fan
blades. Mount to outlet box marked "ACCEPTABLE FOR FAN SUPPORT" and use mounting screws provided with
the outlet box. Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan
support and may need to be replaced. Consult a qualified electrician if in doubt.
Questions, problems, missing parts? Before returning to your retailer, call or contact our customer service
department at 1-800-527-1292, 8:30 a.m.-5:00 p.m., CST, Monday-Friday.
Harbor Breeze® is a registered trademark of LF, LLC.
All Rights Reserved.
Federal regulations require ceiling fans with light kits manufactured or imported after
January 1, 2009, to limit total wattage consumed by the light kit to 190W. Therefore,
this fan is equipped with a wattage limiting device.
E192641

2
TABLE OF CONTENTS
Safety Information ........................…………………………………………………………………….……...……..….3
Package Contents .............................…………………………………………………………………………...……..4
Preparation .........................................….…………………..……………………….…………….………………..5
Initial Installation .........................................…………………………………………………...........…………...…..5
Fan Mounting ..........................………......................………………………………….………………………...….6
Wiring for Remote Control and Fan .............................................................………………………………......6 - 7

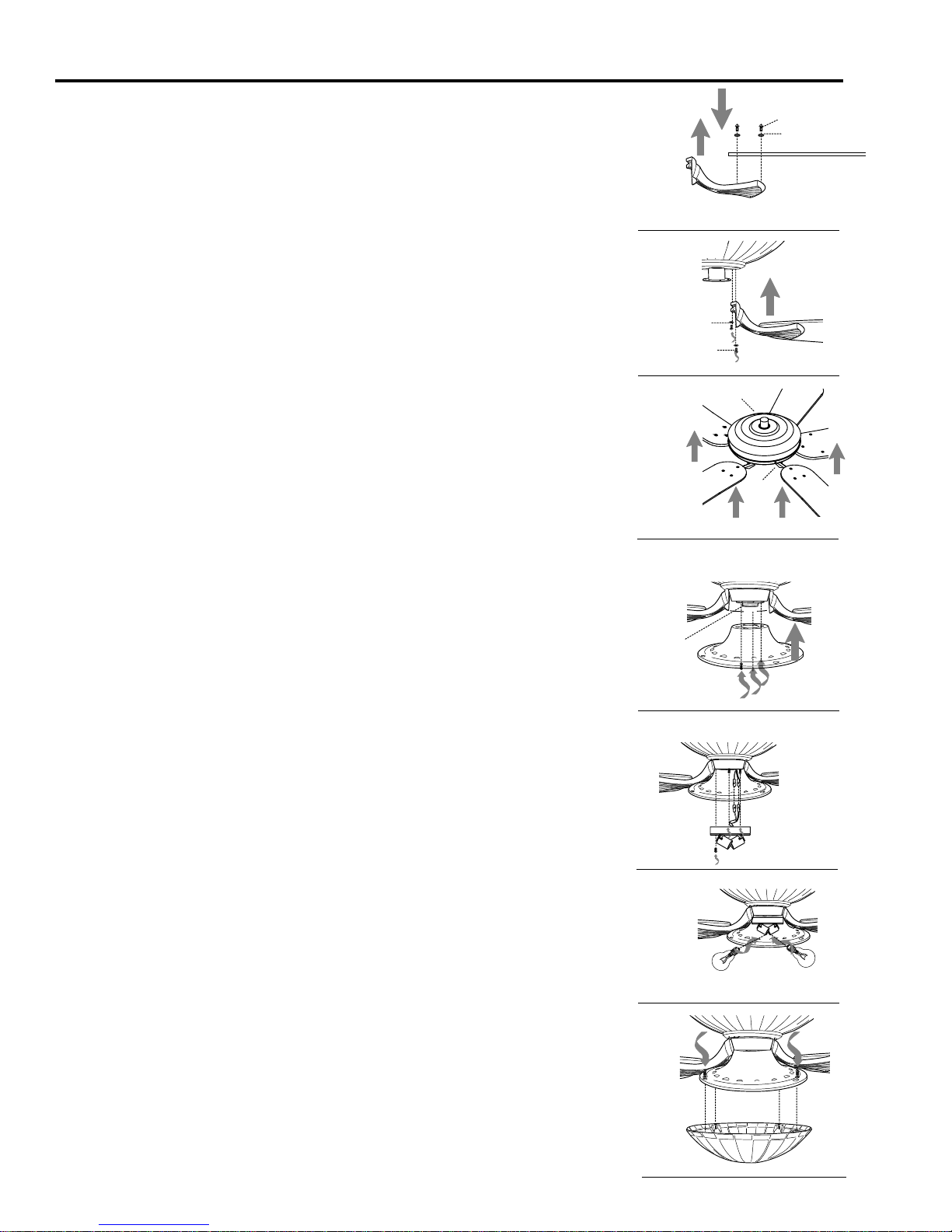

Final Installation ............………………….…………….……………………….…………….……...............…….7 - 8
Automated Learning Process/Activating Code ....................................................……………………………………..…..9
Remote Control and Fan Operation .......................................................................................................9 - 10
Lighted Housing Bulb Replacement ......................................................................................................................10
Care and Maintenance ........................………………………………………………………..…………......…..10
Troubleshooting ............................................…………………………………………………..………....…….....11
Warranty ........................…………………………………….…………………………………………..……….......12

SAFETY INFORMATION
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate the product. If you
have any questions regarding the product, please call customer service at 1-800-527-1292, 8:30 a.m.-5:00 p.m.,
CST, Monday-Friday.
1. Before you begin installing the fan, disconnect the power by removing fuses or turning off circuit breakers
.
2. CAUTION: Read all instructions and safety information before installing your new fan. Review the
accompanying assembly diagrams.
3.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with
sharp edges.
4. Make sure that all electrical connections comply with local codes, ordinances, the National Electrical Code and
ANSI/NFPA 70-1999. Hire a qualified electrician or consult a do-it-yourself wiring handbook, available at Lowe's,
if you are unfamiliar with installing electrical wiring.
5. Make sure the installation site you choose allows a minimum clearance of 7 feet from the blades to the floor and
at least 30 in. from the end of the blades to any obstruction.
6. WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount fan to outlet box marked
"ACCEPTABLE FOR FAN SUPPORT" and use mounting screws provided with the outlet box. Most outlet boxes
commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be
replaced. Consult a qualified electrician if in doubt. Secure the box directly to the building structure. The outlet
box and its support must be able to support the moving weight of the fan (at least 35 lbs.). Do NOT use a plastic
outlet box.
7. After you install the fan, make sure that all connections are secure to prevent the fan from falling.
8. WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with
this fan are designed to accept only one 12 gauge house wire and two lead wires from the fan. If your house
wire is larger than 12 gauge or there is more than one house wire to connect to the two fan lead wires, consult
an electrician for the proper size wire connectors to use.
9. WARNING: To reduce the risk of fire or electric shock, do not use the fan with any solid state
speed control device or control fan speed with a full range dimmer switch.
10. WARNING: To reduce the risk of fire, electric shock, or personal injury, do not bend the blade arms when
installing them, balancing the blades, or cleaning the fan. Do not insert objects between the rotating fan blades.
11. WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts
OTHER than those provided with this fan will void the warranty.
12. The net weight of this fan including the light kit is: 29.21 lbs. (13.25 kg).
3

4

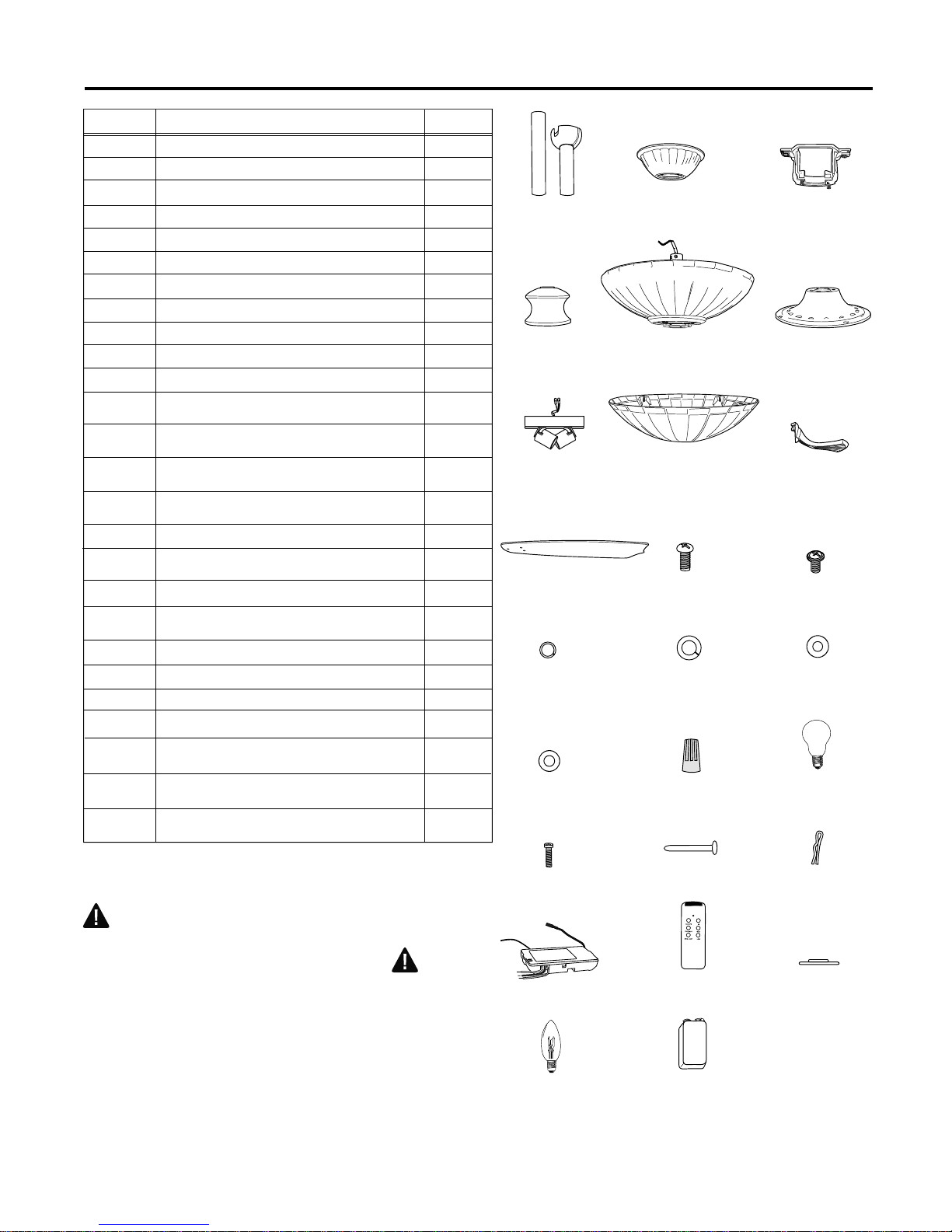

PACKAGE CONTENTS
Part Description Quantity
A Downrod 2
B Canopy 1
C Mounting Bracket 1
D Yoke Cover 1
E* Motor Housing 1
F Shade Fitter 1
G Light Kit Fitter 1
H Glass Shade 1
I Blade Arm 5
J Blade 5
K Motor Screw (in motor) 10
L 3/16 Blade Screw (in hardware pack) 15
M 5/32 Lock Washer (in hardware pack) 2
N 5.4M/M Lock Washer (in motor and hardware pack) 12
O Blade Washer (in hardware pack) 15
P 4M Washer (in hardware pack) 2
Q E3 Wire Connector (4 in regular hardware pack; 10
6 in remote control hardware pack)
R* Candelabra Base Bulb 2
S Canopy Mounting Screw (attached to mounting bracket) 2
T Pin (in motor housing yoke) 1
U Clip (attached to pin) 1
V Remote Control Receiver 1
W Remote Control Transmitter 1
X Canopy Cover (in hardware pack) 1
Y* Candelabra Base Bulb (pre-installed in lighted housing) 6
Z* 9-volt Battery (in hardware pack) 1
AB C
DE F
GHI
JKL
MN
O
PQR
STU
VWX
Y
NOTE:
For replacement parts, call our customer service department
at 1-800-527-1292, 8:30 a.m.-5:00 p.m., CST, Monday-Friday.
When ordering parts, please have the Model # or Item # of the
fan available, which can be found on page 1.
* The parts denoted with an asterisk (*) above are NOT
replaceable.
IMPORTANT REMINDER: You must use
the parts provided with this fan for proper
installation and safety.
Z

5

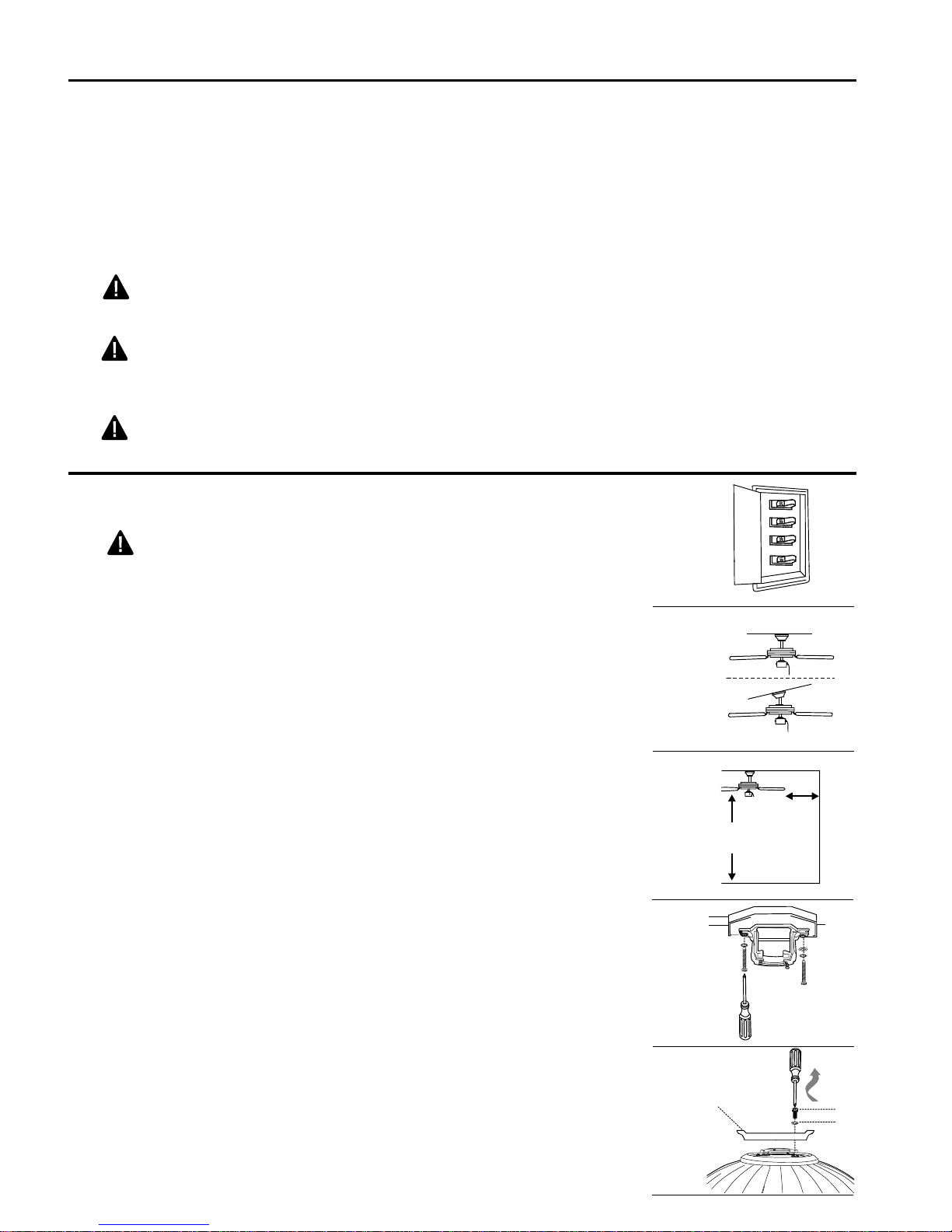

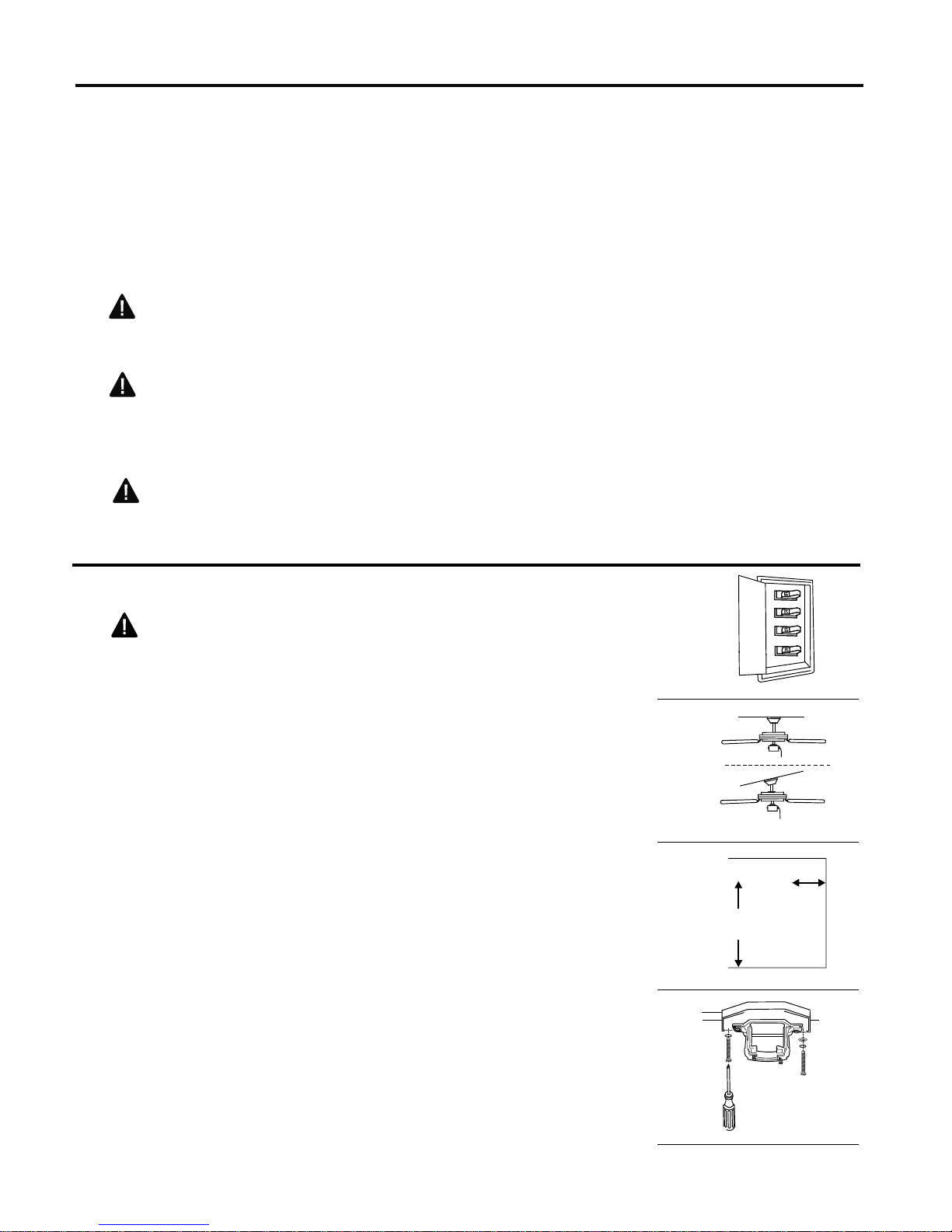

INITIAL INSTALLATION
1. Turn off circuit breakers and wall switch to the fan supply line
leads. [Fig. 1]
DANGER: Failure to disconnect power supply prior to
installation may result in serious injury or death.
3. Check to make sure blades (J) are at least 30 in. from any
obstruction. Check downrod (A) length to ensure blades (J) are at
least 7 ft. above the floor. [Fig. 3]
5. Remove motor screws (K) and lock washers (N) from underside
of motor. Remove and discard blue motor stabilization plate. [Fig. 5]
1. Before beginning assembly and installation of product, make sure all parts are present. Compare parts with
"Package Contents" list and diagrams on the previous page. If any part is missing or damaged, do not attempt to
assemble, install or operate the product. Contact customer service for replacement parts as indicated at the bottom
of page 4.
Estimated Assembly Time: 120 minutes
Tools Required for Assembly (not included):electrical tape, Phillips screwdriver, pliers, safety glasses, stepladder
and wire strippers
Helpful Tools (not included):AC tester light, tape measure, do-it-yourself-wiring handbook, available at Lowe’s, and
wire cutters
Bulbs Required: 6 candelabra base 15-watt max. bulbs (included), for lighted housing
2 candelabra base 60-watt max. bulbs (included), for light kit
DANGER: When using an existing outlet box, make sure the outlet box is securely attached to the building
structure and can support the full weight of the fan. Failure to do this can result in serious injury or death. The
stability of the outlet box is essential in minimizing wobble and noise in the fan after installation is complete.
CAUTION: Be sure outlet box is properly grounded and that a ground (green or bare) wire is present.
2. After opening top of carton, remove mounting hardware package from foam inserts. Remove motor from packing
and place on carpet or on foam to avoid damage to finish.
CAUTION: Carefully check all screws, bolts and nuts on fan motor assembly to ensure that they are secured.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
J
B
A
7 ft.
min.
30 in.
min.
2. Determine mounting method to use. [Fig. 2]
A. Normal mount
B. Angle mount
Important: If using the angle mount, check to make sure the
ceiling angle is not steeper than 19°.
4. Secure mounting bracket (C) to outlet box using screws, spring
washers, and flat washers provided with the outlet box. [Fig. 4]
*Note: It is very important that you use the proper hardware when
installing the mounting bracket (C) as this will support the fan.
Important: If using the angle mount, make sure open end of
mounting bracket (C) is installed facing the higher point of the
ceiling.
C
PREPARATION
N
K
stabilization
plate
E

WIRING FOR REMOTE CONTROL AND FAN (continued on next page)
6
3. Slip downrod (A) into housing yoke, align holes and re-install pin
(T) and clip (U). Tighten downrod (A) set screws and then tighten
nuts. Slide yoke cover (D) down until it rests on top of motor
housing (E). [Fig. 3]
FAN MOUNTING
4. Install ball end of downrod (A) into mounting bracket (C)
opening. Align slot in ball with tab in mounting bracket (C). [Fig. 4]
DANGER: Failure to align slot in ball with tab may result in
serious injury or death.
1. Remove pin (T) and clip (U) from motor housing yoke at top of motor
housing (E) and partially loosen set screws. [Fig. 1]
*Helpful Hint: Downrod style mounting is best suited for ceilings 8 ft.
high or higher. For taller ceilings you may want to use a longer
downrod (not included) than the ones supplied. Angle style mounting is
best suited for angled or vaulted ceilings. Longer downrods are
sometimes necessary to ensure proper blade clearance.
2. Choose downrod (A) length you wish to use.* If you chose to use the
12 in. downrod (A), remove hanging ball from the 6 in. downrod (A) and
attach to the 12 in. downrod (A). Insert downrod (A) through canopy
(B), canopy cover (X), and yoke cover (D). [Note: Canopy cover (X)
must be turned with the shiny side toward the motor housing (E).]
Thread wires from motor housing (E) through downrod (A). [Fig. 2]
Note: Black wire is hot power for fan. Orange wire is hot power for lighted
housing. Blue wire is hot power for light kit. White wire is common for fan
and light kit. Green wire is ground.
Fig. 2
Fig. 4
D
D
E
T
B
U
A
A
Fig. 3
WARNING: If house wires are different colors than referred to in the
next steps, stop immediately. A professional electrician is recommended to
determine wiring.
CAUTION: Be sure wiring box is properly grounded and that a
ground wire (green or bare) is present.
Note: Please refer to installation and operating instructions for remote
control.
X
WARNING: To reduce the risk of fire, electrical shock, or personal
injury, wire connectors provided with this fan are designed to accept only one
12 gauge house wire and two lead wires from the fan. If your house wire is
larger than 12 gauge or there is more than one house wire to connect to the
two fan lead wires, consult an electrician for the proper size wire connectors
to use.
Set
Screw
Fig. 1 E
T
U
Hanging
Ball Slot
Tab
C
Ball
B
A

7
2. Tape wire connectors (Q) and wires together with electrical
tape. [Fig. 2]
Warning: Make sure no bare wire or wire strands are
visible after making connections. Place green and white
connections on opposite side of box from the black, orange and
blue (if applicable) connections.

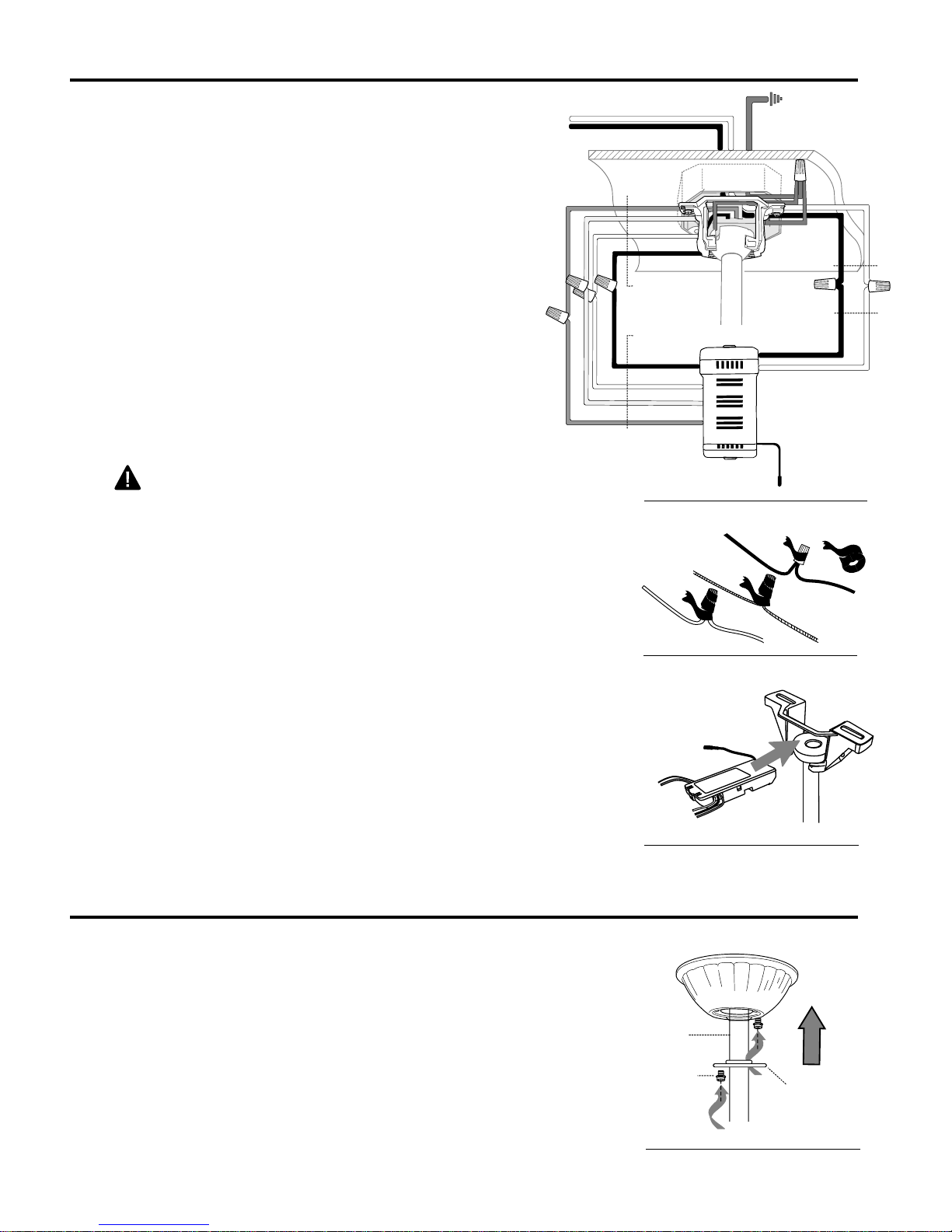

1. Make the necessary wiring connections for remote operation
according to Fig. 1. For each wire connection, use one of the
wire connectors (Q) provided, making sure to screw wire
connector (Q) on in a clockwise direction. [Make sure to
connect all GROUND (GREEN) wires together from fan (on
downrod and mounting bracket) to BARE/GREEN wire from
ceiling.]
WIRING TIP: Wiring your fan's remote control requires extreme
patience. Take mandatory breaks while wiring to allow your
arms to rest.
Antenna
VA
C
Fig. 3
Fig. 1
3. Gently slide remote control receiver (V), flat side up, into
mounting bracket (C). Turn spliced/taped wires upward and
gently push wires and wire connectors (Q) into outlet box. Let
antenna from receiver (V) hang to the side. [Fig. 3]
Note: The remote control included with this fan meets the
following requirements:
a. Not for use with solid state fans.
b. Electrical rating: 120V / 60 Hz; motor amps:1.0 MAX.;
light watts: 300 (incandescent only).
Fig. 2
Q
QQ
black
black
black
from fan
white
white
blue
blue
black supply wire
ground (green
or bare)
white supply wire
white
AC IN N
AC IN L
V
black
white
ground
(green or bare)
antenna
from receiver from receiver
from ceiling
orange
orange
WIRING FOR REMOTE CONTROL AND FAN (continued from previous page)
FINAL INSTALLATION (continued on next page)
Fig. 1
A
X
B
S
1. Locate two canopy mounting screws (S) on underside of
mounting bracket (C) and remove screw (S) closest to the open
end of of the hanging bracket (C). Partially loosen the other
screw (S). Lift canopy (B) to mounting bracket (C). Place
rounded part of slotted hole in canopy (B) over loosened screw
(S) in hanging bracket (C) and push up. Twist canopy (B) to
lock. Re-insert screw (S) that was removed, and then tighten
both screws (S) securely. Slide canopy cover (X) up to canopy
(B), aligning rounded part of slotted holes in canopy cover (X)
with screwheads in bottom of canopy (B). Turn canopy cover
(X) to the right (clockwise) until it stops. [Fig. 1]

8
FINAL INSTALLATION (continued from previous page)
6. Partially loosen two screws on the underside of the shade
fitter (F) and remove the other screw. Connect WHITE wire from
light kit fitter (G) to WHITE wire from motor housing (E). Connect
BLACK wire from light kit fitter (G) to BLACK wire from motor
housing (E). Make sure that molex connections snap together
securely.
Carefully arrange wiring within light kit fitter (G). Align slotted
holes in light kit fitter (G) with loosened screws in shade fitter (F).
Twist light kit fitter (G) to lock. Re-insert screw that was removed
and tighten all screws securely. [Fig. 6]
5. Remove one screw on fitter plate (on underside of motor) and
loosen the other two screws. Align slotted holes in shade fitter (F)
with loosened screws in fitter plate. Twist shade fitter (F) to lock
and re-install screw that was previously removed. Tighten all
screws securely. [Fig. 5]
4. Place remaining lock washers (N) and insert motor screws (K).
Repeat with remaining blade arms (I). Tighten all motor screws
(K) securely. [Fig. 4]
3. Locate motor screws (K) and lock washers (N) that were
previously removed on page 5. (Additional motor screws (K) and
lock washers (N) are in hardware pack.) Insert only one motor
screw (K), along with lock washer (N), through blade arm (I) to
attach blade arm (I) to motor and partially tighten the motor screw
(K). Repeat with remaining blade arms (I). [Fig. 3]
Fig. 2
2. Position blade arm (I) under blade (J) and secure blade arm (I)
with screws (L) and washers (O). Do not tighten screws (L) until
each screw (L) has been started. Then, tighten each screw (L)
starting with the center screw (L). Repeat for the remaining blades
(J). [Fig. 2]
E
F
fitter
plate
Fig. 5
Fig. 6
E
F
G
Fig. 4
J
I
E
Fig. 3
E
I/J
K
N
J
I
L
O
Fig. 8
E
F
H
8. Remove one screw from inside glass shade (H) and
partially loosen the other three screws. Align the three
loosened screws in glass shade (H) with slotted holes
in shade fitter (F). Twist glass shade to lock. Re-insert
screw that was previously removed and secure all four
screws with a Phillips screwdriver. [Fig. 8]
Tip:Use a short Phillips screwdriver for easier access
to screws in shade fitter (F).
7. Install two candelabra base 60 watt max. bulbs (R) included.
[Fig. 7]
Important: When replacing bulbs, allow bulb(s) and glass shade
(H) to cool before touching them. Fig. 7
RF
E

9
REMOTE CONTROL AND FAN OPERATION (continued on next page)
W
Fig. 1
W
Code
Switches Pen
Battery
Cover
1. Operation buttons on the panel of the remote control transmitter (W)
[Fig. 1]:
HI button for fan HIGH speed
MED button for fan MEDIUM speed
LOW button for fan LOW speed
FAN/OFF button for turning fan OFF
TOP LIGHT button for light BRIGHTNESS and OFF, upper light
BTM LIGHT button for light BRIGHTNESS and OFF, lower light
The light function is controlled by pressing the TOP LIGHT and/or BTM
LIGHT button. Hold either button down to increase or decrease light. Tap
either button quickly to turn light off or on. If you press either button in
excess of 0.7 seconds it becomes a dimmer. The light varies cyclically in
0.8 seconds. The light buttons have an auto resume function which
keeps the light at the same brightness as the last time it was turned off.
IMPORTANT: Turn fan off at wall switch and let blades (J) come to a
complete stop before manually activating the reverse switch.
Z
1
AUTOMATED LEARNING PROCESS/ACTIVATING CODE
CAUTION: The remote control transmitter (W) can be programmed
to multiple receivers or fans. If this is not desired, turn wall switch
off to any other programmable receiver or fan.
1. Remove battery cover from back side of remote control
transmitter (W).
2. Set the code on the remote control transmitter (W) by sliding
code switches 1 through 4 to your choice of up or down position.
(Factory setting is all up. Do not use this position.) Use a small
screwdriver or ballpoint pen to slide firmly up or down. [Fig. 1]
3. Locate dimmer switch to the right of the code switches labeled
with a “D” and an “X”. [Fig. 1] Set dimmer switch to the “ON” (D)
position only if using incandescent bulbs. Set dimmer switch to
“OFF” (X) position if using compact fluorescent bulbs.
NOTE: Most compact fluorescent bulbs are not compatible for use
with dimmer controls.
4. Install the 9-volt battery (Z) provided.
5. Restore electrical power. Within 30 seconds of restoring
electrical power, press the “FAN/OFF” button on the remote control
transmitter (W) for 5 seconds or until lower light blinks twice. Test
the light and fan functions to confirm the learning process is
complete. [Fig. 2]
6. Replace battery cover on remote control transmitter (W). [Fig. 1]
IMPORTANT: To prevent damage to remote control transmitter
(W), remove the battery (Z) if not used for long periods. Store the
remote control transmitter (W) away from excess heat or humidity.
This remote control transmitter (W) is equipped with 16 code
combinations to prevent possible interference from or to other
remote units such as garage door openers, car alarms or security
systems. If you find that your fan and light kit go on and off without
using your remote control, simply change the combination code in
your remote control. If you do change the combination code turn
power off and repeat Steps 5 and 6 above.
Dimmer
Switch
Fig. 1
Fig. 2
W

10
Fig. 2
Fig. 2A Fig. 2B

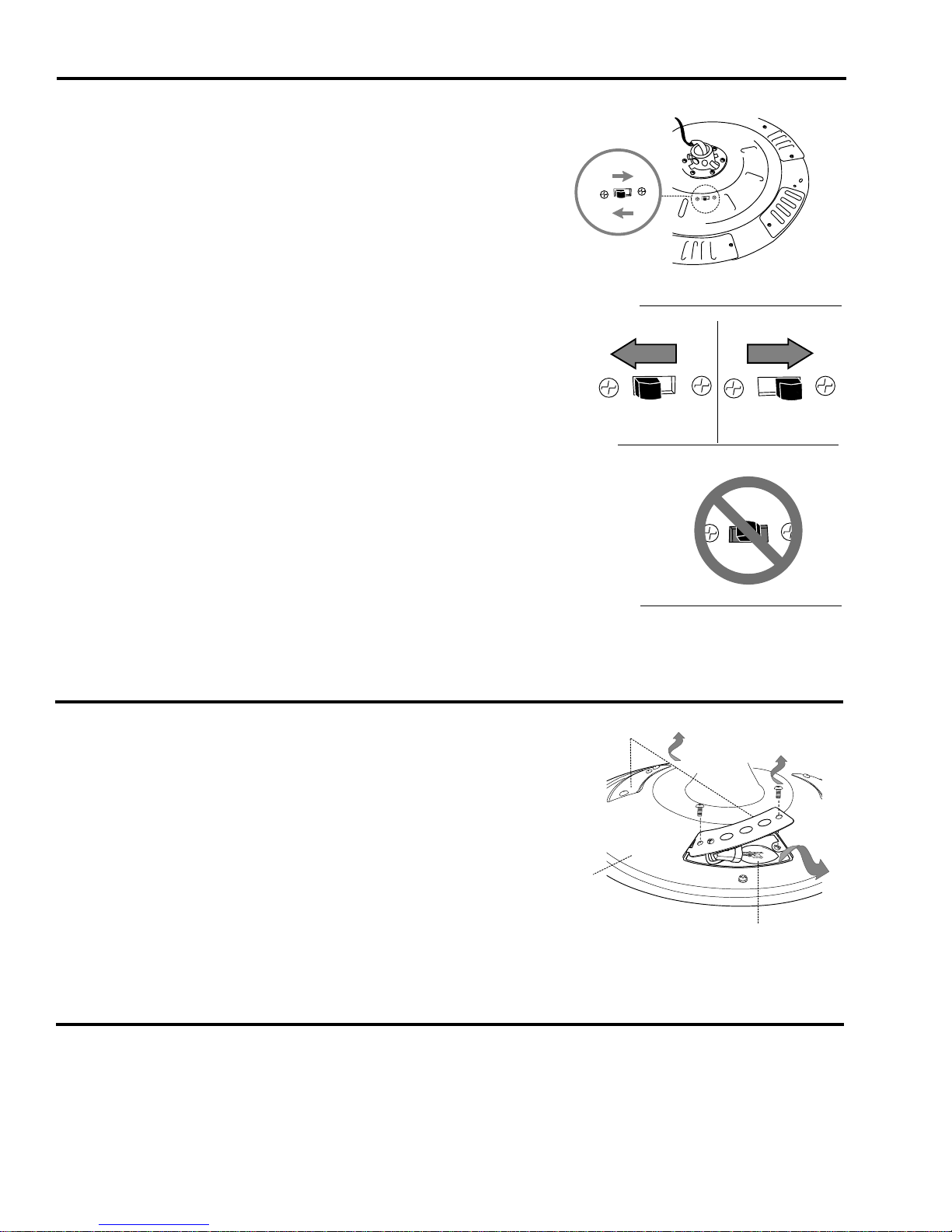

2. Use the fan reverse switch, located on top of the motor housing
(E), to optimize your fan for seasonal performance. [Fig. 2] A ceiling
fan will allow you to raise your thermostat setting in summer and
lower your thermostat setting in winter without feeling a difference
in your comfort.
Note: Wait for fan to stop before moving the reverse switch.
2A. In warmer weather, setting the reverse switch to the
LEFT will result in downward airflow creating a wind chill
effect. [Fig. 2A]
2B. In cooler weather, setting the reverse switch to the
RIGHT will result in upward airflow that can help move
stagnant, hot air off the ceiling area. [Fig. 2B]
IMPORTANT: Reverse switch must be set either completely to the
RIGHT or completely to the LEFT for fan to function. If the reverse
switch is set in the middle position [Fig. 2C], fan will not operate.
Fig. 2C
CARE AND MAINTENANCE
At least twice each year, lower canopy (B) to check downrod (A) assembly, and then tighten all screws on the fan.
Clean motor housing (E) with only a soft brush or lint-free cloth to avoid scratching the finish. Clean blades (J) with
a lint-free cloth. You may occasionally apply a light coat of furniture polish to wood blades for added protection.
Important: Shut off main power supply before beginning any maintenance. Do not use water or a damp cloth to
clean the ceiling fan.
LIGHTED HOUSING BULB REPLACEMENT
Important: Allow motor housing (E) and bulbs (Y) to cool down
before touching them.
When it becomes time to replace bulbs (Y) in the lighted motor
housing (E), locate six access covers on the top of the motor
housing (E). Determine which access cover contains the burnt-out
bulb (Y). Remove the access cover by removing the two screws at
the edges of the access cover--this will allow access to the
burnt-out bulb (Y). Replace burnt-out bulb (Y) with one candelabra
base 15 watt max. bulb. Repeat for each burnt-out bulb (Y). After
replacing bulb(s), re-install screws that were previously removed
Tighten all screws securely.
Access
Covers
Y
E,
(top
view)
E
(top view)
REMOTE CONTROL AND FAN OPERATION (continued from previous page)
reverse
switch

11
TROUBLESHOOTING
Problem Possible Cause Corrective Action
Fan does not move. 1. Reverse switch not engaged. 1. Push switch firmly either right or left.
2. Power is off or fuse is blown. 2. Turn power on or check fuse.
3. Faulty wire connection. 3. Turn power off. Loosen canopy (B) and
check all connections.
4. Plugs not connected properly. 4. Check that male and female plugs in
light kit fitter (G) are connected properly
according to instructions on page 8.
Noisy operation. 1. Blades (J) are loose. 1. Tighten all blade screws (L).
2. Cracked blade (J). 2. Replace blade (J).
3. Fan is new. 3. Allow fan a “break in” period of a few
days, especially when running the fan at
Medium and High speeds.
Excessive wobbling. 1. Blades (J) are loose. 1. Tighten all blade screws (L).
2. Blade arms (I) incorrectly attached. 2. Re-install blade arms (I).
3. Unbalanced blades (J). 3. Switch one blade with a blade (J) from
the opposite side.
4. Fan not securely mounted. 4. Turn power off. Carefully loosen
canopy (B) and verify that mounting
bracket (C) is secure.
5. Fan too close to vaulted ceiling. 5. Use a longer downrod (A) or move fan
to another location.
6. Set screw(s) on motor housing yoke 6. Tighten yoke set screw(s) securely.
is (are) not tightened properly.
7. Set screw on hanging ball is not 7. Carefully loosen and lower canopy (B)
tightened properly. and verify that set screw on hanging ball
is tightened securely.
Fan operates but lights 1. Bulbs not installed correctly. 1. Re-install bulbs.
fails. 2. Wires in canopy (B) not wired properly. 2. Check wires in canopy (B) and, if
necessary, re-wire according to
instructions on page 7.
3. Wall switch to fan is off. 3. Make sure that wall switch to fan is on.
4. Plugs not connected properly. 4. Check that male and female plugs in
light kit fitter (G) are connected properly
according to instructions on page 8.
5. Light kit is lamped with more than the 5. Lamp light kit with bulbs that total no
allowable 190W, causing the wattage more than 190W.
limiting device to interrupt the flow of
electricity to the light kit.
Fan and lights fail to operate 1. Learning process was not done correct- 1. Turn power off, remove battery cover
with remote control. ly and code was not activated. and repeat Steps 5 and 6 on page 9.
2. Battery in remote control transmitter (W) 2. Check battery in transmitter (W) and
is no longer good. replace battery if necessary.
Note: A small amount of "wobble" is normal and should not be considered a defect.
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.

Printed in China
LIMITED LIFETIME WARRANTY: Litex Industries warrants this fan to be free from defects in workmanship and
materials present at time of shipment from the factory for Lifetime limited from the date of purchase. This warranty
applies only to the original purchaser. Litex Industries agrees to correct any defect at no charge or, at our option,
replace the ceiling fan with a comparable or superior model.
To obtain warranty service, present a copy of your sales receipt as proof of purchase. All cost of removal and
reinstallation are the express responsibility of the purchaser. Any damage to the ceiling fan by accident, misuse or
improper installation, or by using parts not produced by the manufacturer of this fan or affixing accessories not
produced by the manufacturer of this fan, are the purchaser's own responsibility. Litex Industries assumes no
responsibility whatsoever for fan installation during the limited lifetime warranty. Any service performed by an
unauthorized person will render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting, pitting, tarnishing,
corroding or peeling. Brass finish fans maintain their beauty when protected from varying weather conditions. Any
glass provided with this fan is not covered by the warranty.
Any replacement of defective parts for the ceiling fan must be reported within the first year from the date of
purchase. For the balance of the warranty, call our customer service department (at 1-800-527-1292) for return
authorization and shipping instructions so that we may repair or replace the ceiling fan. Any fan or parts returned
improperly packaged is/are the sole responsibility of the purchaser. There is no further express warranty. Litex
Industries disclaims any and all implied warranties. The duration of any implied warranty which cannot be
disclaimed is limited to the limited lifetime period as specified in our warranty. Litex Industries shall not be liable for
incidental, consequential or special damages arising at or in connection with product use or performance except as
may otherwise be accorded by law. This warranty gives you specific legal rights and you may also have other rights
which vary from state to state. This warranty supersedes all prior warranties.
WARRANTY
12

ARTICULO SOS #0125086
MONTCLAIR /VENTILADOR DE TECHO
MODELO #E-CM54RBZ5CRCI
ADVERTENCIAS
• LEA Y GUARDE ESTAS INSTRUCCIONES.
• Lea este instructivo detenida y completamente antes de tratar de ensamblar, instalar o hacer funcionar este
producto.
• Asegúrese de leer y entender las precauciones de seguridad en la página 15 de estas instrucciones.
• No deseche la caja del ventilador ni la goma espuma incluida. Si hay que mandar el ventilador a la fábrica por
alguna reparación, se debe enviar en su paquete original para asegurar la protección apropiada contra daños que
podrían exceder la causa inicial por la cual se devolvió.
• PRECAUCION: Antes de proseguir, desconecte la electricidad, quitando los fusibles o cortando el suministro
de energía de los circuitos para evitar un choque eléctrico.
• ADVERTENCIA: Para reducir el riesgo de incendio o un choque eléctrico, no use el ventilador con
ningún control de velocidad de estado sólido ni controle la velocidad del ventilador con un interruptor con
reductor de luz de gama completa.
• ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesión personal, no doble los brazos
de las paletas mientras las esté instalando, ni cuando esté balanceando las paletas ni cuando esté limpiando el
ventilador. No inserte objetos extraños entre las paletas giratorias del ventilador. Sujete a una caja de salida
marcada "Aceptable para sostener ventilador" ("ACCEPTABLE FOR FAN SUPPORT" en inglés) y use los tornillos
de montaje proporcionados con la caja de salida. La mayoría de las cajas de salida que se usan comúnmente para
sostener aparatos de alumbrado no son aceptables para sostener ventiladores y es posible que sea necesario
reemplazarla. Consulte con un electricista calificado si tiene alguna duda.
¿Preguntas, problemas, faltan piezas? Antes de regresar a la tienda, llame o póngase en contacto con nuestro
departamento de servicio al cliente al 1-800-527-1292, de 8:30 a.m. a 5:00 p.m., CST, de lunes a viernes.
13
Harbor Breeze® es marca registrada de
LF, LLC. Reservados todos los derechos.
El reglamento federal requiere que un ventilador de techo con juego de luz fabricado o
importado después del 1ro de enero del 2009 limite el vatiaje total que consume el juego
de luz a 190W. Por lo tanto, este ventilador tiene un aparato que sirve para limitar el
vatiaje.
MO
DE
LO
#
E
-
CM
es
marca
registrada
de
es marca registrada de
dos todos los derechos.
E192641

INDICE DE MATERIAS
Información de seguridad ..............………………………………………………………………………...……..…15
Contenido del paquete ......................…………………………………………………………………………..…….16
Preparación ..........................................….…………………..……………………….…………….……………….17
Instalación inicial ............................................……………………………………………….......…...............17 - 18
Montaje del ventilador ...................................……………………………………………………........................…18
Conexión de los cables del control remoto y el ventilador .................................…….......................................19
Instalación final .…………………….....................................................................................................…20 - 21
Proceso de aprendizaje automático/Activando el código ……………............................................................….......21
Funcionamiento del control remoto y el ventilador .............................................................................................22
Reemplazo de bombillas del bastidor iluminado ................................................................................................22
Cuidado y mantenimiento ........................……………………………………………………......………………23
Localización de fallas .........................................…………………………………………..…....……....….23 - 24
Garantía ........................…………………………………….………………………………………….………........... 24
14

15
INFORMACION DE SEGURIDAD
POR FAVOR LEA Y GUARDE ESTAS INSTRUCCIONES
Por favor lea el instructivo entero antes de tratar de ensamblar, instalar o hacer funcionar el producto. Si tiene
alguna pregunta acerca del producto, por favor llame al servicio al cliente al 1-800-527-1292, de 8:30 a.m. a 5:00
p.m., hora central, de lunes a viernes.
1. Antes de empezar a instalar el ventilador, desconecte la electricidad, quitando los fusibles o cortando el
suministro de energía de los circuitos
.
2. PRE CAUCION: Lea todas las instrucciones y la información de seguridad antes de instalar su ventilador
nuevo. Revise los diagramas de ensamblaje acompañantes.
3. PRE CAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al
manejar las piezas del ventilador que tengan bordes afilados.
4. Asegúrese de que todas las conexiones eléctricas cumplen con los códigos y las ordenanzas locales, con el
Código Nacional Eléctrico (NEC, por sus siglas en inglés), y ANSI/NFPA 70-1999. Contrate un electricista
calificado o consulte una guía de instalación eléctrica de hágalo usted mismo, disponible en Lowe's, si no está
familiarizado con la instalación eléctrica.
5. Asegúrese de que el lugar de instalación que usted escogió tiene un mínimo de 2,13 m de desde las paletas
hasta el piso y que la punta de las paletas quede a por lo menos 76,2 cm de cualquier obstrucción.
6. ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o daño corporal, sujete el
ventilador a una caja de salida marcada "Aceptable para sostener ventilador" ("ACCEPTABLE FOR FAN
SUPPORT" en inglés) y use los tornillos de montaje proporcionados con la caja de salida. La mayoría de las
cajas de salida que se usan comúnmente para sostener aparatos de alumbrado no son aceptables para
sostener ventiladores y es posible que sea necesario reemplazarla. Consulte con un electricista calificado si
tiene alguna duda. Asegure la caja de salida directamente a la estructura del edificio. La caja de salida y el
soporte deben ser capaces de sostener el peso móvil del ventilador (por lo menos 22,7 kg). NO use una caja de
salida plástica.
7. Después de instalar el ventilador, verifique que todas las conexiones estén seguras para que no se caiga el
ventilador.
8. ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o daño corporal, los conectores
para cable provistos con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y
dos cables principales del ventilador. Si el calibre del cable de la casa es superior al 12 o hay más de un cable
de la casa para conectar a los cables principales del ventilador, consulte con un electricista para informarse
sobre el tamaño correcto de conectores para cable que se debe usar.
9. ADVERTENCIA: Para reducir el riesgo de incendio o un choque eléctrico, no use el ventilador con
ningún control de velocidad de estado sólido ni controle la velocidad del ventilador con un interruptor
con reductor de luz de gama completa.
10. ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesión personal, no doble brazos
de las paletas mientras las esté instalando, ni cuando esté balanceando las paletas ni cuando esté limpiando el
ventilador. No inserte objetos entre las paletas giratorias del ventilador.
11. ADVERTENCIA: Para reducir el riesgo de lesión personal, use sólo las piezas provistas con este
ventilador. Al usar piezas DISTINTAS a las provistas con este ventilador se invalidará la garantía.
12. El peso neto del ventilador con el juego de luz es de: 13,25 kg.

16
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A Vástago 2
B Cubierta 1
C Soporte de montaje 1
D Cubierta del yugo 1
E* Bastidor del motor 1
F Conectador para la pantalla 1
G Conectador para el juego de luz 1
H
Pantalla de vidrio 1
I Brazo para la paleta 5
J Paleta 5
K Tornillo del motor (en el motor) 10
L Tornillo para la paleta 4,76 mm 15
(en paquete de artículos de ferretería)
M Arandela de seguridad 5/32 2
(en paquete de artículos de ferretería)
N Arandela de seguridad 5,4M/M
(en motor y paquete de artículos de ferretería) 12
O Arandela para la paleta 15
(en paquete de artículos de ferretería)
P Arandela 4M (en paquete de artículos de ferretería) 2
Q Conector para cable E3 (4 en paquete de artículos 10
de ferretería normal; 6 en paquete de artículos de ferretería del control remoto)
R* Bombilla de base candelabro 2
S Tornillo para montaje de la cubierta
(sujetado al soporte de montaje) 2
T Clavija (en el cuello del bastidor del motor) 1
U Sujetador (sujetado a la clavija) 1
V Receptor del control remoto 1
W Transmisor del control remoto 1
X Decoración para la cubierta 1
(en paquete de artículos de ferretería)
Y* Bombilla de base candelabro 6
(pre-instalada en el bastidor iluminado)
Z* Batería de 9 voltios 1
(en paquete de artículos de ferretería)
RECORDATORIO IMPORTANTE: Se tienen
que utilizar las piezas provistas con este ventilador
para una instalación adecuada y su seguridad.
NOTA:
Para piezas de repuesto, llame a nuestro departamento de
servicio al cliente al 1-800-527-1292, de 8:30 a.m. a 5:00 p.m.,
CST, de lunes a viernes. Al pedir piezas, por favor tenga listo
el No. de modelo o No. de artículo del ventilador. Estos se
pueden encontrar en la página 1 (y la página 12).
* NO se pueden pedir de repuesto las piezas señaladas con
un asterisco (*) más arriba.
AB C
DE F
GHI
JKL
MN
O
PQR
STU
VWX
YZ

17
Fig. 1
Fig. 2
Fig. 3
Fig. 4
INSTALACION INICIAL (continúa en la página siguiente)
1. Apague todos los cortacircuitos y el interruptor de pared a la línea de
suministro de electricidad al ventilador. [Fig. 1]
PELIGRO: El no desconectar el suministro de electricidad antes
de la instalación puede resultar en daños graves o la muerte.
3. Asegúrese de que las paletas (J) del ventilador queden a por lo menos
30 pulgadas (76 cm) de cualquier obstrucción. Verifique la longitud del
vástago (A) para asegurarse de que las paletas (J) queden a por lo menos
7 pies (2,13 m) arriba del nivel del piso. [Fig. 3]
2. Determine el método de montaje: [Fig. 2]
A. Montaje normal
B. Montaje en ángulo
Importante: Cuando se usa el montaje en ángulo, asegúrese
de que el ángulo del techo no tenga una inclinación mayor de 19°.
4. Asegure el soporte de montaje (C) a la caja de salida con los tornillos,
las arandelas de resorte, y las arandelas planas provistos con la caja de
salida. [Fig. 4] Es muy importante usar los artículos de ferretería correctos
al instalar el soporte de montaje puesto que sirve para sostener el
ventilador.
Importante: Si usa el montaje en ángulo, asegúrese de instalar el soporte
de montaje (C) con la abertura orientada hacia el punto más alto del techo.
2,13 m
min.
0,76 m
min.
J
C
1. Antes de empezar con el ensamblaje e instalación del producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista y los diagramas del "Contenido del paquete" en la página anterior. Si falta alguna pieza o se
encuentra dañada, no trate de ensamblar, instalar o hacer funcionar el producto. Póngase en contacto con el
departamento de servicio al cliente para piezas de repuesto tal como se le indica al pie de la página 16.
Tiempo estimado para la instalación: 120 minutos
Herramientas necesarias para el ensamblaje (no incluidas):cinta aislante, destornillador Phillips, alicate, gafas
protectoras, escalera portátil y pela cables
Herramientas opcionales (no incluidas):lámpara probador CA, cinta de medir, guía de instalación eléctrica de
hágalo usted mismo, disponible en Lowe's, y cortaalambres
Bombillas necesarias: 6 bombillas de base candelabro de 15 vatios máx. (incluidas), para el bastidor iluminado
2 bombillas de base candelabro de 60 vatios máx. (incluidas), para el juego de luz
2. Después de abrir la parte superior de la caja de cartón, saque el paquete de ferretería para montaje de las
inserciones de goma espuma. Saque el motor del empaquetado y póngalo en la alfombra o sobre la goma espuma
para evitar daño al acabado.
PRECAUCION: Cuidadosamente verifique que todos los tornillos, los pernos y las tuercas en el motor del
ventilador están seguros.
PELIGRO: Cuando utilice una caja de salida existente, asegúrese de que la caja esté firmemente sujetada a
la estructura del edificio para que pueda sostener el peso total del ventilador. El no hacer ésto puede resultar en
graves daños o la muerte. La estabilidad de la caja de salida es esencial para minimizar tambaleo y ruido en el
ventilador una vez que se haya terminado la instalación.
PRECAUCION: Asegúrese de que la caja de salida esté conectada a tierra correctamente y que haya un
conductor a tierra (cable verde o pelado).
PREPARACION
B
A

18
3. Coloque el vástago (A) dentro del cuello del yugo del bastidor del
motor, alinee el agujero y vuelva a instalar la clavija (T) y el sujetador
(U). Ajuste los tornillos de fijación del vástago (A) y luego apriete las
tuercas. Resbale la cubierta del yugo (D) hasta que se apoye en el
bastidor del motor (E) [Fig. 3]
MONTAJE DEL VENTILADOR
4. Instale el extremo de la bola del vástago (A) en la abertura del
soporte de montaje (C). Alinee la ranura de la bola con la lengüeta del
soporte de montaje (C). [Fig. 4]
PELIGRO: El no alinear la lengüeta con la ranura de la bola
puede ser causa de graves daños o de muerte.
1. Quite la clavija (T) y el sujetador (U) del yugo del bastidor del motor
en la parte superior del bastidor del motor (E) y parcialmente afloje los
tornillos de fijación. (Fig. 1)
*Consejo útil: El montaje con vástago es más adecuado para techos
de 8 pies (2,44 m) o más altos. Para techos de mayor altura, quizás
usted prefiera usar un vástago más largo (no incluido) de los provistos.
El montaje en ángulo es más adecuado para techos en ángulo o
abovedados. A veces se necesitarán vástagos más largos para
asegurar el espacio adecuado para las paletas del ventilador.
2. Escoja el largo de vástago (A) que desea usar.* Si elige usar el
vástago (A) de 30,48 cm, quite la bola que sirve para colgar del vástago
(A) de 15,24 cm para usarla en el vástago (A) de 30,48 cm. Introduzca
el vástago (A) en la cubierta (B), la decoración para la cubierta (X), y la
cubierta del yugo (D). [Nota: Se tiene que voltear la decoración para la
cubierta (X) para que el lado brillante dé al bastidor del motor (E).] Pase
los cables del bastidor del motor (E) por el vástago (A). [Fig. 2]
Fig. 5
5. Saque los tornillos de montaje para los brazos para las paletas (K) y
las arandelas de seguridad (N) del lado inferior del motor. Quite la placa
de estabilización del motor de color azul y deséchela. [Fig. 5]
INSTALACION INICIAL (continúa de la página anterior)
Fig. 2
Fig. 4
D
D
E
T
B
U
A
A
Fig. 3
X
tornillo de
fijación
Fig. 1 E
T
U
C
bola
B
Alengüeta
ranura
en la
bola
N
K
placa de
estabilización
E

19
Fig. 1
Antena
VA
C
Fig. 3
3. Con cuidado meta el receptor (V), con el lado plano hacia
arriba, en el soporte de montaje (C). Voltee los cables
empalmados (que tienen cinta aislante) hacia arriba y con
cuidado meta los cables/los conectores para cable (Q)
dentro de la caja de salida. Deje la antena del receptor (V) a
un lado fuera del soporte (C). [Fig. 3]
Nota: El control remoto incluido con este ventilador cumple
con los requisitos siguientes:
a. No para uso con ventiladores de estado sólido.
b. Clasificación eléctrica: 120V / 60 Hz;
amperaje MAX. del motor: 1,0; / vatios de luz: 300
(sólo incandescente)
CONEXION DE LOS CABLES DEL CONTROL REMOTO Y EL VENTILADOR
1. Haga las conexiones eléctricas necesarias para que
pueda manejar el ventilador con el control remoto según la
Fig. 1. Para cada conexión de cable que se va a hacer, use
uno de los conectores para cable (Q) provistos,
asegurándose de atornillar el conector para cable (Q) en el
sentido de las agujas del reloj. [Asegúrese de conectar todos
los CONDUCTORES A TIERRA (cables VERDES) del
ventilador (en el vástago y el soporte de montaje) al cable
PELADO/VERDE del techo.]
CONSEJO AL HACER LAS CONEXIONES ELECTRICAS:
El hacer las conexiones eléctricas para el control remoto del
ventilador requiere mucha paciencia. Pare varias veces al
estar haciendo las conexiones para descansar los brazos.
Nota: El cable negro es positivo (conduce energía eléctrica)
del ventilador. El cable anaranjado es positivo (conduce
energía eléctrica) del bastidor iluminado. El cable azul es
positivo (conduce energía eléctrica) del juego de luz. El
cable blanco es tanto para el ventilador como para el juego
de luz. El cable verde es el que hace tierra.
Nota: Por favor refiérase a las instrucciones de instalación y
funcionamiento para el control remoto.
2. Una los conectores para cable (Q) a los cables con cinta
aislante. [Fig. 2]
Advertencia: Asegúrese de que no se vean cables
pelados ni filamentos después de hacer las conexiones.
Coloque las conexiones verdes y blancas en la caja al lado
opuesto de las negras, anaranjadas y azules (si aplica).
PRECAUCION: Asegúrese de que la caja de salida esté conectada a
tierra correctamente y que haya un conductor a tierra (cable verde o pelado).
ADVERTENCIA: Si los cables de la casa son de colores diferentes a
los mencionados en los pasos siguientes, suspenda el trabajo inmediatamente
Se recomienda que un electricista profesional determine la instalación
eléctrica que se debe hacer.
ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o
daño corporal, los conectores para cable provistos con este ventilador son
diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables
principales del ventilador. Si el calibre del cable de la casa es superior al 12 o
hay más de un cable de la casa para conectar a los cables principales del
ventilador, consulte con un electricista para informarse sobre el tamaño
correcto de conectores para cable que se debe usar.
Q
QQ
del techo
negro
blanco
negro
blanco
Entrada CA N
alambre conductor negro
alambre conductor blanco
V
antena
del ventilador
del receptor
Entrada CA L
toma de
tierra (verde
o pelada)
toma de tierra
(verde o pelada)
del receptor
negro
blanco
azul
negro
blanco
azul
anaranjado
anaranjado
Fig. 2

20
7. Instale las dos bombillas de base candelabro de 60 vatios máx.
(R) incluidas. [Fig. 7]
Importante: Cuando necesite reemplazar las bombillas, por favor
permita que se enfríen la(s) bombilla(s) y la pantalla de vidrio (H)
antes de tocarlas.
INSTALACION FINAL (continúa en la página siguiente)
4. Coloque las arandelas de seguridad (N) e introduzca los tornillos para
el motor (K) restantes. Repita con los demás brazos para las paletas (I).
Apriete bien todos los tornillos del motor (K). [Fig. 4]
3. Localice tornillos del motor (K) y arandelas de seguridad (N) que se
quitaron anteriormente en la pagina 5. (Tornillos del motor (K) y arandelas
de seguridad (N) adicionales en paquete de artículos de ferretería).
Introduzca un solo tornillo del motor (K), junto con la arandela de
seguridad (N), en el brazo para la paleta (I) para sujetar el brazo para la
paleta (I) al motor y apriete el tornillo (K) parcialmente. Repita con los
demás brazos para las paletas (I). [Fig. 3]
2. Coloque el brazo para la paleta (I) debajo de la paleta (J) y asegure el
brazo para la paleta (I) con tornillos (L) y arandelas (O). No apriete los
tornillos (L) hasta que se haya colocado cada tornillo (L). Luego, apriete
cada tornillo (L) empezando con el de en medio. Repita para las paletas
(J) restantes. [Fig. 2]
1. Localice los dos tornillos para montaje de la cubierta (S) en la parte
inferior del soporte de montaje (C) y quite el tornillo (S) que está
localizado más cerca del extremo abierto del soporte de montaje (C).
Afloje parcialmente el otro tornillo (S). Eleve la cubierta (B) hasta el
soporte de montaje (C). Ponga la parte redondeada del agujero con
ranura en la cubierta (B) encima del tornillo (S) aflojado en el soporte de
montaje (C) y empuje hacia arriba. Gire la cubierta (B) para cerrarla.
Vuelva a introducir el tornillo (S) que se quitó, y luego apriete bien ambos
tornillos (S). Suba la decoración para la cubierta (X) hasta la cubierta (B),
alineando la parte redondeada de los agujeros con ranura en la
decoración para la cubierta (X) con las cabezas de tornillo en el fondo de
la cubierta (B). Gire la decoración para la cubierta (X) a la derecha (en el
sentido de las agujas del reloj) hasta que ya no gire. [Fig. 1]
6. Parcialmente afloje los dos tornillos en la parte inferior del
conectador para la pantalla (F) y quite el otro tornillo. Conecte el
cable BLANCO del conectador para el juego de luz (G) al cable
BLANCO del bastidor del motor (E). Conecte el cable NEGRO del
conectador para el juego de luz (G) al cable NEGRO del bastidor
del motor (E). Asegúrese de que las conexiones tipo "molex" se
cierren bien con un clic.
Cuidadosamente aregle los cables dentro del conectador para el
juego de luz (G). Alinee los agujeros con ranura en el conectador
para el juego de luz (G) con los tornillos aflojados en el
conectador para la pantalla (F). Gire el conectador para el juego
de luz (G) para cerrarlo. Vuelva a introducir el tornillo que se quitó
y apriete bien todos los tornillos. [Fig. 6]
Fig. 2
Fig. 4
J
I
E
Fig. 3
E
I/J
K
N
J
I
L
O
Fig. 1
AX
B
S
Fig. 6
E
F
G
E
F
placa de
conexión
Fig. 5
5. Quite un tornillo en la placa de conexión (en la parte inferior del motor)
y afloje los otros dos tornillos. Alinee los agujeros con ranura en el
conectador para la pantalla (F) con los tornillos aflojados en la placa de
conexión. Gire el conectador para la pantalla (F) para cerrarlo y vuelva a
instalar el tornillo que se quitó anteriormente. Apriete bien todos los
tornillos. [Fig. 5]
Fig. 7
RF
E
