Harvia PC70EE User manual

29072016/ZSC-198
PC70EE, PC70VEE, PC70HEE, PC70VHEE,
PC90EE, PC90VEE, PC90HEE, PC90VHEE
Instructions for Installation and Use of Electric Sauna Heater
Gebrauchs- und Montageanleitung des Elektrosaunaofens
PCEE PCVEE PCHEE PCVHEE
Адрес:
ООО «Харвия РУС».
196084, г. Санкт-Петербург,
ул. Заставская, дом 7
E-mail: [email protected]

Diese Montage- und Gebrauchsanleitung richtet
sich an den Besitzer der Sauna oder an die für die
Pflege der Sauna verantwortliche Person, sowie an
den für die Montage des Saunaofens zuständigen
Elektromonteur. Wenn der Saunaofen montiert ist,
wird diese Montage- und Gebrauchsanleitung an den
Besitzer der Sauna oder die für die Pflege der Sauna
verantwortliche Person übergeben. Lesen Sie vor
Inbetriebnahme des Ofens die Bedienungsanleitung
sorgfältig durch.
Der Ofen dient zum Erwärmen von Saunakabinen
auf Saunatemperatur. Die Verwendung zu anderen
Zwecken ist verboten.
Wir beglückwünschen Sie zu Ihrer guten Wahl!
Garantie:
• Die Garantiezeit für in Familiensaunen
verwendete Saunaöfen und Steuergeräte
beträgt zwei (2) Jahre.
• Die Garantiezeit für Saunaöfen und
Steuergeräte, die in öffentlichen Saunen in
Privatgebäuden verwendet werden, beträgt ein
(1) Jahr.
• Die Garantie deckt keine Defekte ab, die
durch fehlerhafte Installation und Verwendung
oder Missachtung der Wartungsanweisungen
entstanden sind.
• Die Garantie kommt nicht für Schäden auf,
die durch Verwendung anderer als vom Werk
empfohlener Saunaofensteine entstehen.
These instructions for installation and use are
intended for the owner or the person in charge of
the sauna, as well as for the electrician in charge
of the electrical installation of the heater. After
completing the installation, the person in charge
of the installation should give these instructions to
the owner of the sauna or to the person in charge
of its operation. Please read the instructions for use
carefully before using the heater.
The heater is designed for the heating of a sauna
room to bathing temperature. It is not to be used
for any other purpose.
Congratulations on your choice!
Guarantee:
• The guarantee period for heaters and control
equipment used in saunas by families is two (2)
years.
• The guarantee period for heaters and control
equipment used in saunas by building residents
is one (1) year.
• The guarantee does not cover any faults
resulting from failure to comply with
installation, use or maintenance instructions.
• The guarantee does not cover any faults
resulting from the use of stones not
recommended by the heater manufacturer.
INHALT
1. BEDIENUNGSANLEITUNG..............................................3
1.1. Aufschichten der Saunaofensteine..........................3
1.1.1. Wartung .....................................................4
1.2. Erhitzen der Saunakabine ......................................4
1.3. Benutzung des Ofens............................................4
1.4. Aufguss ..............................................................5
1.5. Anleitungen zum Saunen.......................................6
1.6. Warnungen.......................................................... 8
1.6.1. Symbol Beschreibung ...................................8
1.7. Störungen ...........................................................8
2. SAUNAKABINE .......................................................... 10
2.1. Struktur der Saunakabine .................................... 10
2.1.1. Schwärzung der Saunawände...................... 10
2.2. Belüftung der Saunakabine .................................. 11
2.3. Leistungsabgabe des Ofens ................................ 11
2.4. Hygiene der Saunakabine .................................... 11
3. MONTAGEANLEITUNG ............................................... 12
3.1. Vor der Montage................................................ 12
3.2. Standort und Sicherheitsabstände ........................ 12
3.3. Elektroanschlüsse............................................... 12
3.3.1. Isolationswiderstand des Elektrosaunaofens...14
3.3.2. Montage des Temperaturfühlers................... 14
3.3.3. Montage des Bedienfeldes........................... 15
3.4. Installation des Saunaofens ................................. 15
3.5. Zurückstellen des Überhitzungsschutzes................ 15
4. ERSATZTEILE ............................................................ 17
CONTENTS
1. INSTRUCTIONS FOR USE..............................................3
1.1. Piling of the Sauna Stones..................................... 3
1.1.1. Maintenance ............................................... 4
1.2. Heating of the Sauna............................................4
1.3. Using the Heater ..................................................4
1.4. Throwing Water on Heated Stones .........................5
1.5. Instructions for Bathing ........................................6
1.6. Warnings ............................................................8
1.6.1. Symbols descriptions....................................8
1.7. Troubleshooting ...................................................8
2. SAUNA ROOM........................................................... 10
2.1. Sauna Room Structure........................................ 10
2.1.1. Blackening of the Sauna Walls..................... 10
2.2. Sauna Room Ventilation...................................... 11
2.3. Heater Output.................................................... 11
2.4. Sauna Room Hygiene.......................................... 11
3. INSTRUCTIONS FOR INSTALLATION ............................ 12
3.1. Before Installation .............................................. 12
3.2. Place and Safety Distances ................................. 12
3.3. Electrical Connections......................................... 12
3.3.1. Electric Heater Insulation Resistance............. 14
3.3.2. Installing the Temperature Sensor ................ 14
3.3.3. Installation of the Control Panel ................... 15
3.4. Installing the Heater ........................................... 15
3.5. Resetting the Overheat Protector.......................... 15

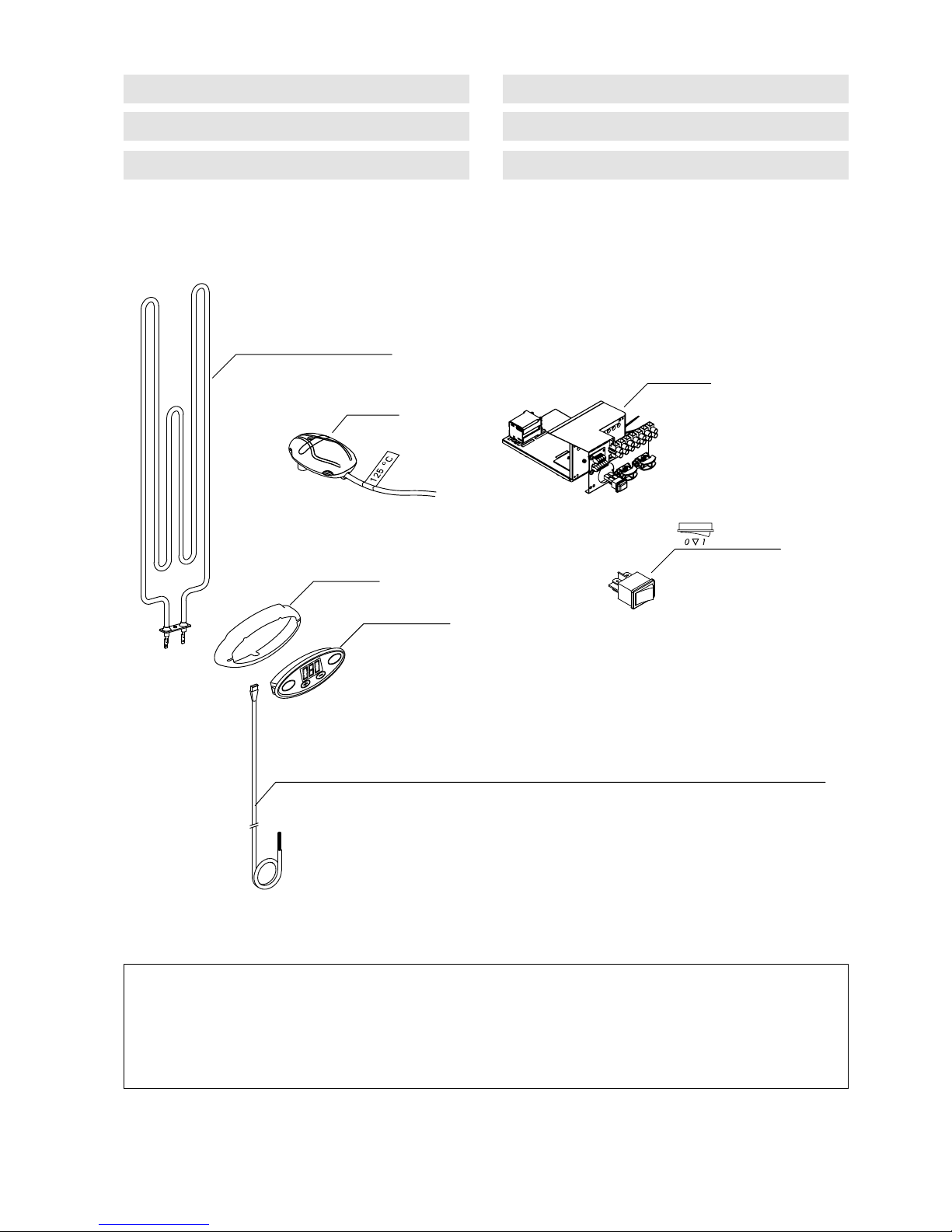

4. SPARE PARTS ........................................................... 17

EN DE
3
1. INSTRUCTIONS FOR USE
1.1. Piling of the Sauna Stones
The piling of the sauna stones has a great effect
on both the safety and the heating capability of the
heater.
Important information on sauna stones:
• The stones should be 5–10 cm in diameter.
• Use solely angular split-face sauna stones that
are intended for use in a heater. Peridotite,
olivine-dolerite and olivine are suitable stone
types.
• Neither light, porous ceramic “stones“ nor soft
soapstones should be used in the heater. They
do not absorb enough heat when warmed up.
This can result in damage in heating elements.
• Wash off dust from the stones before piling
them into the heater.
Please note when placing the stones:
• The aim is to pile a dense layer of stones
against the steel grid and pile the rest of the
stones loosely. The dense layer prevents the
direct heat radiation from overheating materials
around the heater. Be especially careful with
the corners where the heating elements are
near the grid. The loose piling of stones in the
middle lets the air flow through the heater,
resulting in good heating of sauna and sauna
stones.
• Do not drop stones into the heater.
• Do not wedge stones between the heating
elements.
• Pile the stones so that they support each other
instead of lying their weight on the heating
elements.
• Support the heating elements with stones so
that the elements stay vertically straight.
• Do not form a high pile of stones on top of the
heater.
• No such objects or devices should be placed
inside the heater stone space or near the heater

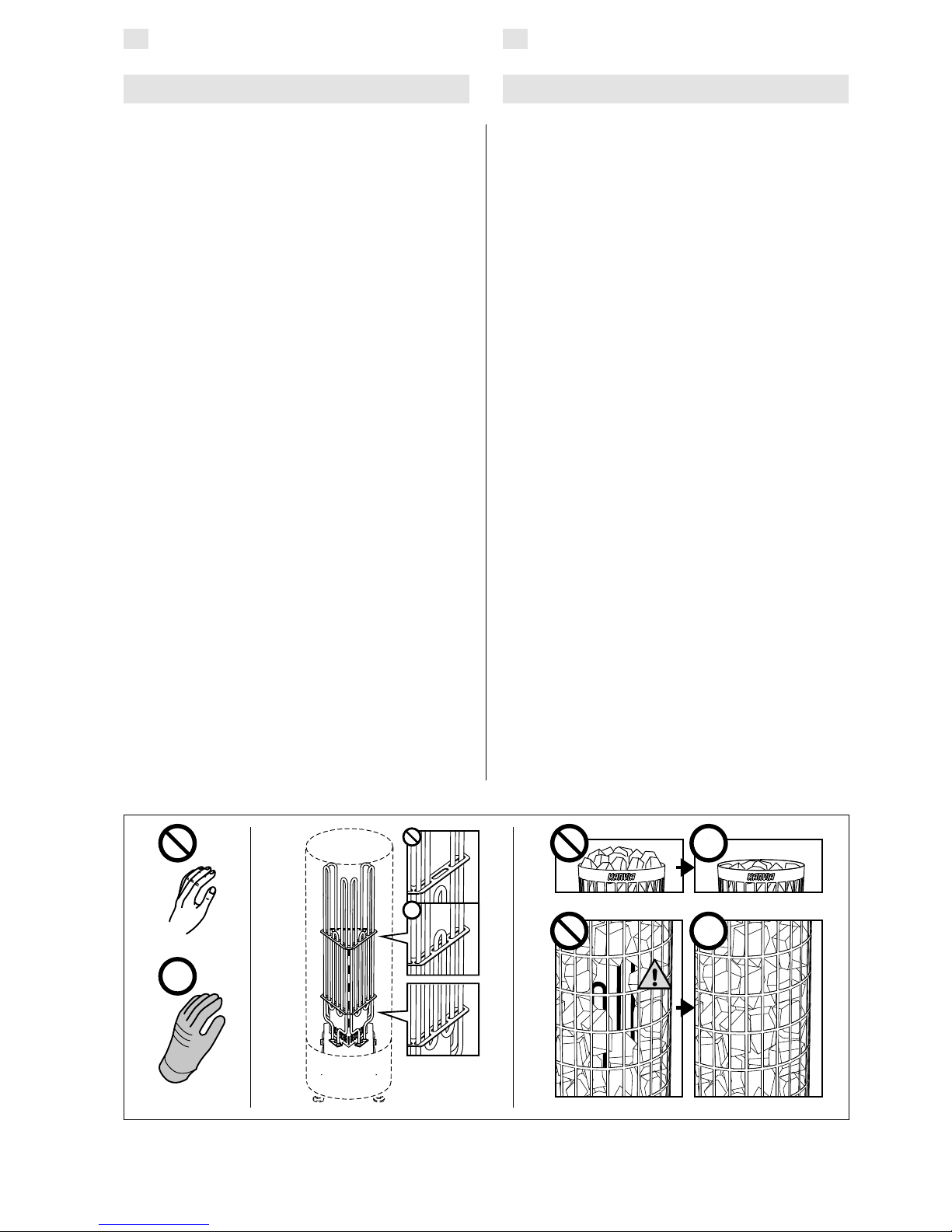

Figure 1. Piling of the sauna stones
Abbildung 1. Aufschichtung der Saunaofensteine
1. BEDIENUNGSANLEITUNG
1.1. Aufschichten der Saunaofensteine
Die Schichtung der Saunaofensteine hat große Aus-
wirkungen sowohl auf die Sicherheit als auch auf
die Heizleistung des Ofens.
Wichtige Informationen zu Saunaofensteinen:
• Die Steine sollten einen Durchmesser von
5–10 cm haben.
• Verwenden Sie nur spitze Saunasteine mit rau-
er Oberfläche, die für die Verwendung in Sau-
naöfen vorgesehen sind. Geeignete Gesteinsar-
ten sind Peridodit, Olivin-Dolerit und Olivin.
• Im Saunaofen sollten weder leichte poröse
„Steine“ aus Keramik noch weiche Speckstei-
ne verwendet werden. Sie absorbieren beim
Erhitzen nicht genügend Wärme, was zu einer
Beschädigung der Heizelemente führen kann.
• Die Steine sollten vor dem Aufschichten von
Steinstaub befreit werden.
Beachten Sie beim Einlegen der Steine bitte Folgendes:
• Ziel ist es, die Steine gegen das Stahlgitter
möglichst dicht zu schichten und den Rest der
Steine lose darauf zu stapeln. Die untere dichte
Schicht verhindert eine direkte Wärmeabstrah-
lung, die die Materialien neben dem Ofen be-
schädigen könnten. Besonders müssen Sie die
Ecken dort gut schützen, wo die Heizelemente
am nächsten liegen. In der Mitte werden die
Steine möglichst lose gestapelt; dadurch strömt
die Luft besser durch den Ofen. Dieses führt zu
einer guten Erwärmung von Saunasteinen und
Sauna.
• Lassen Sie die Steine nicht einfach in den Ofen
fallen.
• Vermeiden Sie ein Verkeilen von Steinen zwi-
schen den Heizelementen.
• Schichten Sie die Steine so aufeinander, dass
sie nicht gegen die Heizelemente drücken.
• Unterstützen Sie die Heizelemente mit Steinen,
so dass die Elemente gerade und aufrecht stehen.

EN DE
4
that could change the amount or direction of
the air flowing through the heater.
A bare heating element can endanger
combustible materials even outside the safety
distances. Check that no heating elements can be
seen behind the stones.
1.1.1. Maintenance
Due to large variation in temperature, the sauna
stones disintegrate in use.
Rearrange the stones at least once a year or even
more often if the sauna is in frequent use. At the
same time, remove any pieces of stones from the
bottom of the heater and replace any disintegrated
stones with new ones. By doing this, the heating
capability of the heater stays optimal and the risk
of overheating is avoided.
Pay attention especially to the gradual settling
of the stones. Be sure that the heating
elements do not appear with time. The stones settle
most rapidly within two months of piling.
1.2. Heating of the Sauna
When operating the heater for the first time, both the
heater and the stones emit smell. To remove the smell,
the sauna room needs to be efficiently ventilated.
If the heater output is suitable for the sauna room,
it will take about an hour for a properly insulated
sauna to reach the required bathing temperature (
2.3.). The sauna stones normally reach the bathing
temperature at the same time as the sauna room.
A suitable temperature for the sauna room is about
60–75 °C.

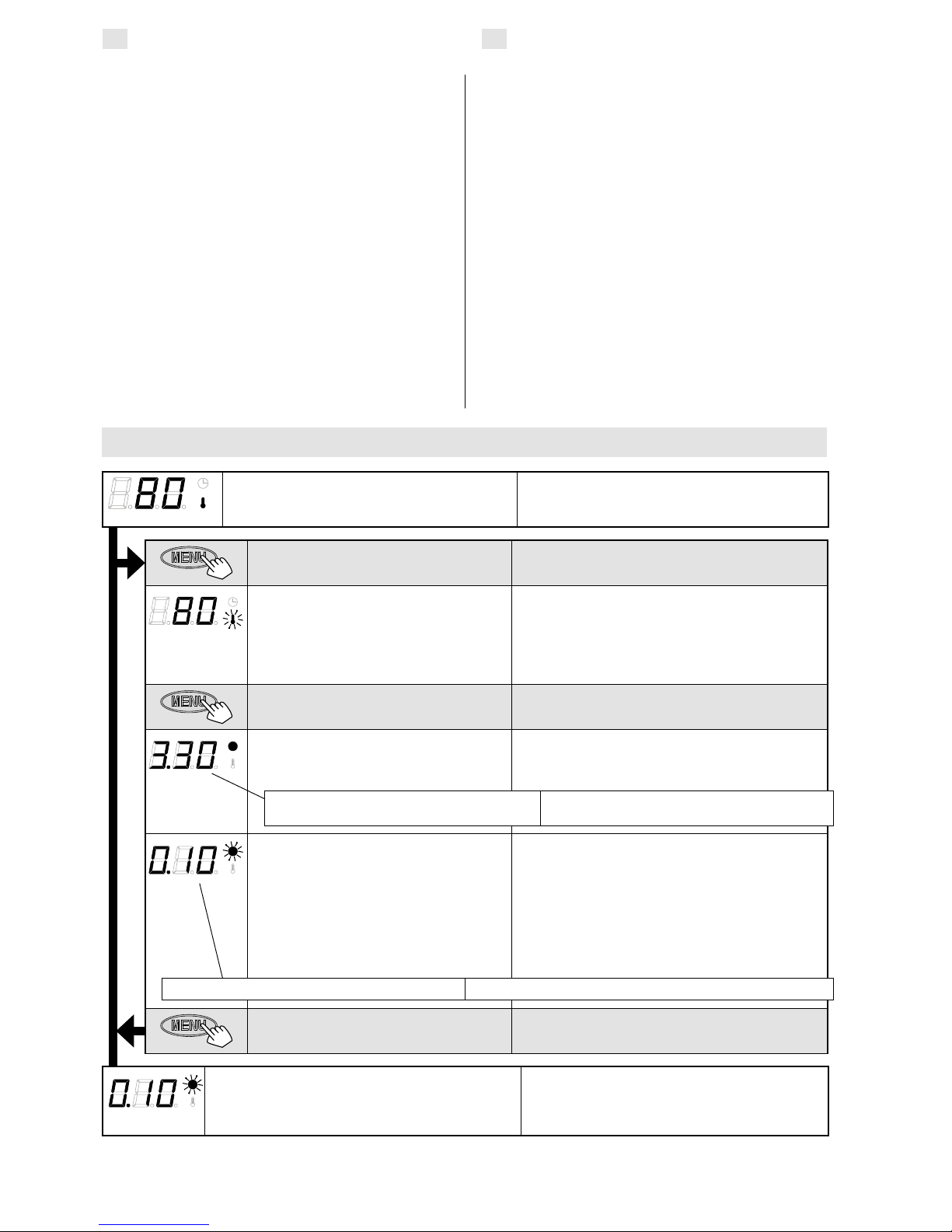

1.3. Using the Heater
Before switching the heater on always check
that there isn’t anything on top of the heater
or inside the given safety distance. 1.6.

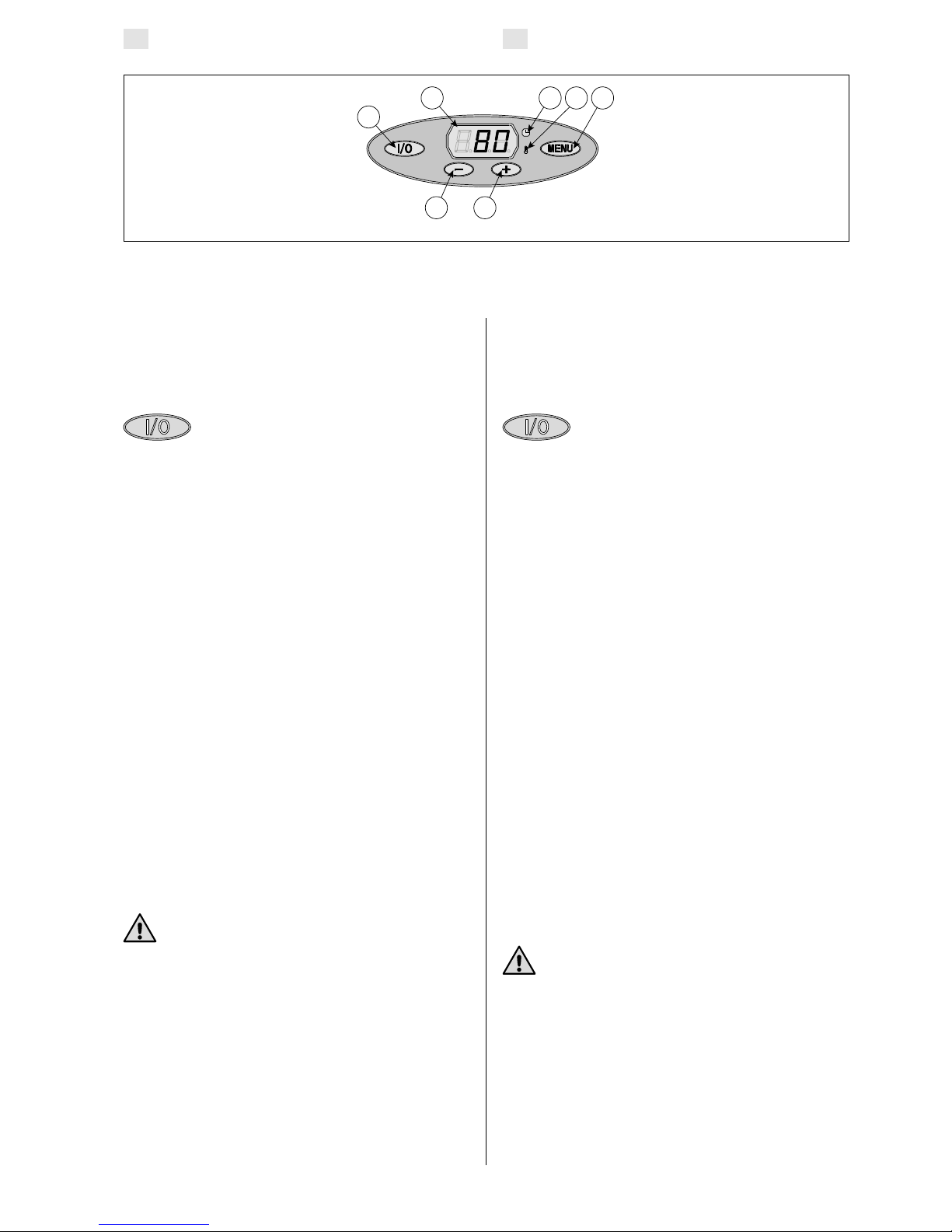

Heater models PC70EE/VEE/HEE/VHEE and
PC90EE/VEE/HEE/VHEE are equipped with a sepa-
rate control panel and an internal electronic power
regulation unit, which is controlled by a computer
and a separate temperature sensor.
Anyone using the heater can program the sauna’s
temperature and the operating time according to
preference from the heater’s control panel (see fig-
ure 2). Furthermore, by pressing a button on the
panel the heater can be programmed to come on at
the desired pre-setting time. The heater’s factory
settings are as follows:
• temperature about +65 ºC
• on-time 4 hours
• pre-setting time 0 hours
The settings menu structure and changing the set-
tings is shown in figures 3a and 3b. The programmed
temperature value and all values of additional set-
tings are stored in memory and will also apply when
the device is switched on next time.
• Schichten Sie die Steine oben auf dem Ofen
nicht zu einem hohen Stapel auf.
• In der Steinkammer oder in der Nähe des
Saunaofens dürfen sich keine Gegenstände
oder Geräte befinden, die die Menge oder die
Richtung des durch den Saunaofen führenden
Luftstroms ändern.
Bedecken Sie die Heizelemente vollständig mit
Steinen. Ein unbedecktes Heizelement kann
selbst außerhalb des Sicherheitsabstands eine Ge-
fahr für brennbare Materialien darstellen. Vergewis-
sern Sie sich, dass hinter den Steinen keine Heizele-
mente zu sehen sind.
1.1.1. Wartung
Aufgrund der großen Wärmeänderungen werden die
Saunasteine spröde und brüchig.
Die Steine sollten mindestens einmal jährlich neu
aufgeschichtet werden, bei starkem Gebrauch öf-
ter. Bei dieser Gelegenheit entfernen Sie bitte auch
Staub und Gesteinssplitter aus dem unteren Teil des
Saunaofens und ersetzen beschädigte Steine. Hier-
durch bleibt die Heizleistung des Ofens optimal, und
das Risiko der Überhitzung wird vermieden.
Achten Sie besonders auf darauf, dass sich
die Steine allmählich absetzen. Sorgen Sie da-
für, dass die Heizwiderstände nicht sichtbar wer-
den. Zwei Monate nach der Schichtung setzen sich
die Steine am schnellsten ab.
1.2. Erhitzen der Saunakabine
Beim ersten Erwärmen sondern sich von Saunaofen
und Steinen Gerüche ab. Um diese zu entfernen,
muß die Saunakabine gründlich gelüftet werden.
Bei einer für die Saunakabine angemessenen Ofen-
leistung ist eine isolierte Sauna innerhalb von einer
Stunde auf die erforderliche Saunatemperatur aufge-
heizt ( 2.3.). Die Saunaofensteine erwärmen sich ge-
wöhnlicherweise in derselben Zeit auf Aufgusstempe-
ratur wie die Saunakabine. Die passende Temperatur
in der Saunakabine beträgt etwa 60 bis 75 °C.
1.3. Benutzung des Ofens
Bitte überprüfen Sie, bevor Sie den Ofen anschal-
ten, dass keine Gegenstände auf dem Ofen oder
in der unmittelbarer Nähe des Ofens liegen. 1.6.
Die Saunaofenmodelle PC70EE/VEE/HEE/VHEE
und PC90EE/VEE/HEE/VHEE sind mit einem eige-
nen Bedienfeld und einer internen elektronischen
stromregulierenden Einheit ausgestattet, die durch
einen Computer und einen separaten Thermostat
gesteuert wird.
Über das Bedienfeld des Ofens können Sauna-
temperatur und Einschaltdauer von jedem Benutzer
individuell nach Wunsch eingestellt werden (siehe
Abb. 2). Der Ofen kann außerdem über eine Taste
des Bedienfelds so programmiert werden, dass er
sich zu einem bestimmten Zeitpunkt einschaltet.
Die Werkseinstellungen des Ofens lauten wie folgt:
• Temperatur etwa +65 ºC
• Einschaltdauer 4 Stunden
• Vorwahlzeit 0 Stunden
Die Struktur des Einstellungsmenüs und das Ändern
der Werte wird in den Abbildungen 3a und 3b gezeigt.
Der programmierte Temperaturwert und alle weiteren
Einstellungswerte werden gespeichert und auch beim
nächsten Einschalten des Geräts verwendet.

EN DE
5
Switching the Heater On and Off
When the heater is connected to the power supply

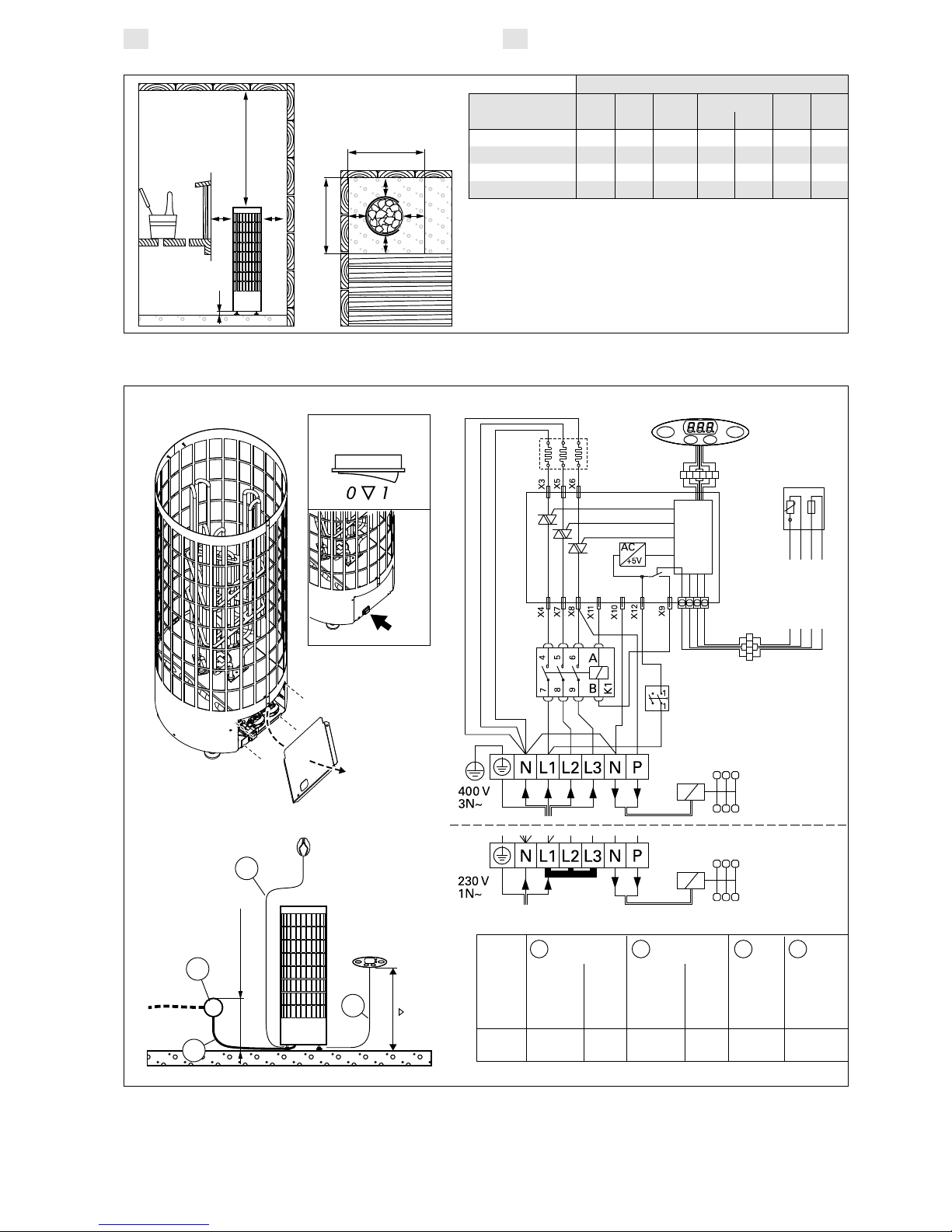

and the main switch (see figure 7) is switched
on, the heater is in standby mode (I/0 button’s
background light glows).
Start the heater by pressing the I/O
button on the control panel.
The heater makes a sound signifying the safety
switch has come on. When the heater starts,
the indicator light 6 flashes and the display will
show the set temperature. After five seconds,
the temperature in the sauna room appears in the
screen.
When the desired temperature has been reached
in the sauna room, the heating elements are au-
tomatically turned off. To maintain the desired
temperature, the power regulation unit will auto-
matically turn the heating elements on and off in
periods. The last decimal point in the display glows
when the heating elements are on.
The heater will turn off when the I/O button is
pressed, the on-time runs out or an error occurs.
1.4. Throwing Water on Heated Stones
The air in the sauna room becomes dry when warmed
up. Therefore, it is necessary to throw water on the
heated stones to reach a suitable level of humidity in
the sauna. The effect of heat and steam on people
varies – by experimenting, you can find the levels of
temperature and humidity that suit you best.
You can adjust the nature of the heat from soft to
sharp by throwing water either to the front of the
heater or straight on top of the stones.
The maximum volume of the ladle is 0.2 litres.
If an excessive amount of water is poured on
the stones, only part of it will evaporate and the rest
may splash as boiling hot water on the bathers. Never
throw water on the stones when there are people near
the heater, because hot steam may burn their skin.
The water to be thrown on the heated stones
should meet the requirements of clean household
water (table 1). Only special aromas designed for
sauna water may be used. Follow the instructions
given on the package.
Ein- und Ausschalten des Saunaofens
Wenn der Ofen an die Stromquelle angeschlossen ist
und der Hauptschalter (siehe Abb. 7) eingeschaltet
ist, befindet sich der Ofen im Standby-Modus (Kon-
trollleuchte des Schalters I/0 leuchtet).
Drücken Sie auf dem Bedienfeld die
I/O-Taste, um den Ofen einzuschalten.
Es wird ein Geräusch, wie “klick” zu hören sein, um an-
zuzeigen, dass der Sicherheitsschalter aktiviert ist. So-
bald der Ofen eingeschaltet ist, blinkt das Signallämp-
chen 6 und im Display erscheint die eingestellte Tem-
peratur. Nach fünf Sekunden zeigt das Display die in
der Saunakabine herrschende Temperatur.
Sobald die gewünschte Temperatur in der Sau-
nakabine erreicht wurde, werden die Heizelemente
automatisch ausgeschaltet. Um die gewünschte
Temperatur beizubehalten, schaltet das Steuergerät
die Heizelemente in regelmäßigen Zeitabständen ein
und aus. Der letzte Dezimalpunkt im Display leuch-
tet, wenn die Heizelemente eingeschaltet sind.
Der Ofen wird ausgeschaltet, wenn die I/O-Taste
gedrückt wird, die eingestellte Einschaltzeit abläuft
oder ein Fehler auftritt.
1.4. Aufguss
Die Saunaluft trocknet bei Erwärmung aus, daher sollte
zur Erlangung einer angenehmen Luftfeuchtigkeit auf
die heißen Steine des Saunaofens Wasser gegossen
werden. Die Auswirkungen von Hitze und Dampf sind
von Mensch zu Mensch unterschiedlich – durch Aus-
probieren finden Sie die Temperatur- und Luftfeuchtig-
keitswerte, die für Sie am besten geeignet sind.
Die Art der Hitze können Sie von weich bis scharf
selbst bestimmen, indem Sie Wasser entweder auf
die Vorderseite des Ofens oder direkt auf die Steine
werfen.
Die Kapazität der Saunakelle sollte höchstens
0,2 l betragen. Auf die Steine sollten keine
größeren Wassermengen auf einmal gegossen wer-
den, da beim Verdampfen sonst kochend heißes Was-
ser auf die Badenden spritzen könnte. Achten Sie
auch darauf, daß Sie kein Wasser auf die Steine
gießen, wenn sich jemand in deren Nähe befindet.
Der heiße Dampf könnte Brandwunden verursachen.
Als Aufgußwasser sollte nur Wasser verwendet
werden, das die Qualitätsvorschriften für Haushalts-
wasser erfüllt (Tabelle 1). Im Aufgußwasser dürfen
nur für diesen Zweck ausgewiesene Duftstoffe ver-
wendet werden. Befolgen Sie die Anweisungen auf
der Packung.
1. Anzeige
2. Ein/Aus-Schalter des Ofens
3. Modus wechseln
4. Wert verringern *)
5. Wert erhöhen *)
6. Temperaturkontrollleuchte
7. Kontrollleuchte für die Zeitwahl
1. Display
2. Heater on/off switch
3. Mode change
4. Value decrease *)
5. Value increase *)
6. Temperature indicator light
7. Timing operation indicator light
Figure 2. Control panel
Abbildung 2. Bedienfeld
7 6
54
2
13
*) Press and hold to make the value
change faster.
*) Gedrückt halten, damit die Werte
sich schneller ändern.

EN DE
6
1.5. Instructions for Bathing
• Begin by washing yourself.
• Stay in the sauna for as long as you feel
comfortable.
• Forget all your troubles and relax.
• According to established sauna conventions,
you must not disturb other bathers by speaking
in a loud voice.
• Do not force other bathers from the sauna by
throwing excessive amounts of water on the
stones.
• Cool your skin down as necessary. If you
are in good health, you can have a swim if a
swimming place or pool is available.
• Wash yourself after bathing.
• Rest for a while and let your pulse go back to
normal. Have a drink of fresh water or a soft
drink to bring your fluid balance back to normal.
1.5. Anleitungen zum Saunen
• Waschen Sie sich vor dem Saunen.
• Bleiben Sie in der Sauna, solange Sie es als
angenehm empfinden.
• Vergessen Sie jeglichen Stress, und entspan-
nen Sie sich.
• Zu guten Saunamanieren gehört, daß Sie Rück-
sicht auf die anderen Badenden nehmen, indem
Sie diese nicht mit unnötig lärmigem Benehmen
stören.
• Verjagen Sie die anderen auch nicht mit zu
vielen Aufgüssen.
• Lassen Sie Ihre erhitzte Haut zwischendurch
abkühlen. Falls Sie gesund sind, und die Mög-
lichkeit dazu besteht, gehen Sie auch schwim-
men.
• Waschen Sie sich nach dem Saunen.
• Ruhen Sie sich aus, bis Sie sich ausgeglichen
fühlen. Trinken Sie klares Wasser oder einen
Softdrink, um Ihren Flüssigkeitshaushalt zu
stabilisieren.
Press the MENU button to open the
settings menu.
Öffnen Sie das Einstellungsmenü, indem Sie die
MENU-Taste drücken.
Sauna room temperature
The display shows the sauna room tem-
perature setting. Indicator light 6 blinks.
• Change the setting to the desired
temperature with the – and +
buttons. The range is 40–110 ºC.
Temperatur in der Saunakabine
Das Display zeigt die Temperatureinstellung für
die Saunakabine an. Die Kontrollleuchte 6 blinkt.
• Ändern Sie die Einstellung mit den Tasten –
und + auf die gewünschte Temperatur. Der
Einstellbereich beträgt 40–110 °C.
Press the MENU button to access the
next setting.
Gehen Sie zur nächsten Einstellung über, indem
Sie die MENU-Taste drücken.
Remaining on-time
Press the – and + buttons to adjust the
remaining on-time.
Verbleibende Einschaltzeit
Stellen Sie mit den Tasten – und + die
verbleibende Einschaltzeit ein.
Pre-setting time (timed switch-on)
• Press the + button until you overstep
the maximum on-time. Indicator light
7 blinks.
• Select the desired pre-setting time
using the – and + buttons. The time
may be pre-set at intervals of 10
minutes up to 10 hours and one hour
from 10 to 18 hours.
Vorwahlzeit (zeitgesteuertes Einschalten)
• Drücken Sie die Taste +, bis die maximale
Einschaltzeit überschritten ist. Die
Kontrollleuchte 7 blinkt.
• Wählen Sie mit den Tasten – und + die
gewünschte Vorwahlzeit aus. Die Zeit kann für
bis zu 10 Stunden in Schritten von 10 Minuten
und ab 10 bis zu 18 Stunden in Schritten von
einer Stunde eingestellt werden.
Press the MENU button to exit. Drücken Sie die MENU-Taste, um die
Einstellungen zu beenden.
Basic mode (heater on)
The display shows the sauna room
temperature.
Basis-Modus (Ofen ein)
Die Anzeige zeigt die Temperatur in der
Saunakabine an.
Basic mode (pre-setting time running, heater off)
The decrease of remaining pre-setting time is
shown until zero appears, after which the heater
is switched on.
Basis-Modus (Vorwahlzeit läuft, Ofen aus)
Die sich verringernde Vorwahlzeit wird bis zum
Stand von null angezeigt, und anschließend
wird der Ofen eingeschaltet.
Basic settings/GRUNDEINSTELLUNGEN
Figure 3a. Settings menu structure, basic settings
Abbildung 3a. Struktur des Einstellungsmenüs, Grundeinstellungen
Example: the heater will be on for 3 hours
and 30 minutes.
Beispiel: Der Saunaofen wird 3 Stunden und
30 Minuten lang laufen.
Example: the heater will start after 10 minutes. Beispiel: Der Saunaofen wird in 10 Minuten eingeschaltet.

EN DE
7
Figure 3b. Settings menu structure, additional settings
Abbildung 3b. Struktur des Einstellungsmenüs, weitere Einstellungen
Switch the power off from the main
switch (see figure 7). Press and hold the
MENU button, then switch the power on
from the main switch.
Schalten Sie den Strom am Hauptschalter ab
(siehe Abbildung 7). Halten Sie die MENU-
Taste gedrückt und schalten Sie den Strom am
Hauptschalter wieder an.
Wait until the display shows the program
version number.
• Press + to change the maximum on-
time setting
• Press – to change the sensor reading
adjustment setting
Warten Sie, bis im Display die Nummer der
Programmversion erscheint.
• Drücken Sie +, um die maximale
Einschaltzeit zu verändern.
• Drücken Sie –, um die Feineinstellung des
Temperaturfühlers zu verändern.
Maximum on-time
The maximum on-time can be changed
with the – and + buttons. Adjustment
range: 2–6 h.
Maximale Einschaltzeit
Die maximale Einschaltzeit kann mit den Tasten
– und + geändert werden. Einstellbereich:
2–6 h.
Sensor reading adjustment
The reading can be corrected by -10
units. The adjustment does not affect the
measured temperature value directly, but
changes the measuring curve.
Einstellung des Fühlerwerts
Die Messwerte können um -10 Einheiten
korrigiert werden. Die Einstellung betrifft
nicht den gemessenen Temperaturwert direkt,
sondern ändert die Messkurve.
Press the MENU button. The heater
switches to standby-mode.
Drücken Sie die MENU-Taste. Der Saunaofen
schaltet in den Standby-Modus um.
Heater standby Standby des Ofens
Additional settings/WEITERE EINSTELLUNGEN
Example: the heater will be on for 4 hours
from the start. (Remaining on-time can be
changed, see figure 3a.)
Beispiel: Der Saunaofen wird von Beginn an 4
Stunden lang laufen. (Die verbleibende Einschaltzeit
kann geändert werden, siehe Abb. 3a.)
Water property
Wassereigenschaft
Effect
Wirkung
Recommendation
Empfehlung
Humus concentration
Humusgehalt
Colour, taste, precipitates
Farbe, Geschmack, Ablagerungen
<12 mg/l
Iron concentration
Eisengehalt
Colour, odour, taste, precipitates
Farbe, Geruch, Geschmack, Ablagerungen
<0,2 mg/l
Hardness: most important substances are
manganese (Mn) and lime, i.e. calcium (Ca)
Wasserhärte: Die wichtigsten Stoffe sind
Mangan (Mn) und Kalk, d.h. Kalzium (Ca)
Precipitates
Ablagerungen
Mn: <0,05 mg/l
Ca: <100 mg/l
Chlorinated water
Gechlortes Wasser
Health risk
Gesundheitsschädlich
Forbidden to use
Darf nicht verwendet werden
Seawater
Salzwasser
Rapid corrosion
Rasche Korrosion
Forbidden to use
Darf nicht verwendet werden
Table 1. Water quality requirements
Tabelle 1. Anforderungen an die Wasserqualität

EN DE
8
1.6. Warnings
• Staying in the hot sauna for long periods of
time makes the body temperature rise, which
may be dangerous.
• Keep away from the heater when it is hot. The
stones and outer surface of the heater may
burn your skin.
• Keep children away from the heater.
• Do not let young, handicapped or ill people
bathe in the sauna on their own.
• Consult your doctor about any health-related
limitations to bathing.
• Consult your child welfare clinic about taking
little babies to the sauna.
• Be very careful when moving in the sauna, as
the platform and floors may be slippery.
• Never go to a hot sauna if you have taken
alcohol, strong medicines or narcotics.
• Never sleep in a hot sauna.
• Sea air and a humid climate may corrode the
metal surfaces of the heater.
• Do not hang clothes to dry in the sauna, as this may
cause a risk of fire. Excessive moisture content may
also cause damage to the electrical equipment.
1.6.1. Symbols descriptions
Read operators manual.
Do not cover.
1.7. Troubleshooting
All service operations must be done by profes-
sional maintenance personnel.
ER1
• Temperature sensor's measuring circuit
broken. Check the red and yellow wires to the
temperature sensor and their connections (see
figure 7) for faulties.
ER2
• Temperature sensor's measuring circuit short-
circuited. Check the red and yellow wires to
the temperature sensor and their connections
(see figure 7) for faulties.
The heater does not heat.
• Check that the fuses to the heater are in good
condition.
• Check that the connection cable is connected
(3.4.).
• Check that the control panel shows a higher
figure than the temperature of the sauna.
• Check that the overheat protector has not gone
off. ( 3.5.)
The sauna room heats slowly. The water thrown
on the sauna stones cools down the stones
quickly.
• Check that the fuses to the heater are in good
condition.
• Check that all heating elements glow when the
heater is on.
• Turn the temperature to a higher setting.
• Check that the heater output is sufficient (
2.3.).
1.6. Warnungen
• Ein langer Aufenthalt in einer heißen Sauna
führt zum Ansteigen der Körpertemperatur,
was gefährlich sein kann.
• Achtung vor dem heißen Saunaofen. Die Steine
sowie das Gehäuse werden sehr heiß und kön-
nen die Haut verbrennen.
• Halten Sie Kinder vom Ofen fern.
• Kinder, Gehbehinderte, Kranke und Schwache
dürfen in der Sauna nicht alleingelassen werden.
• Gesundheitliche Einschränkungen bezogen auf das
Saunen müssen mit dem Arzt besprochen werden.
• Über das Saunen von Kleinkindern sollten Sie
sich in der Mütterberatungsstelle beraten lassen.
• Gehen Sie nicht in die Sauna, wenn Sie unter
dem Einfluß von Narkotika (Alkohol, Medika-
menten, Drogen usw.) stehen.
• Schlafen Sie nie in einer erhitzten Sauna.
• Meer- und feuchtes Klima können die Metall-
oberflächen des Saunaofens rosten lassen.
• Benutzen Sie die Sauna wegen der Brandge-
fahr nicht zum Kleider- oder Wäschetrocknen,
außerdem können die Elektrogeräte durch die
hohe Feuchtigkeit beschädigt werden.
1.6.1. Symbol Beschreibung
Benutzerhandbuch lesen.
Nicht bedecken.
1.7. Störungen
Alle Wartungsmaßnahmen müssen von quali-
fiziertem technischem Personal durchgeführt
werden.
ER1
• Messkreis des Temperaturfühlers unterbro-
chen. Prüfen Sie die roten und gelben Kabel
zum Temperaturfühler und deren Verbindungen
(siehe Abb. 7) auf Fehler.
ER2
• Kurzschluss im Messkreis des Temperatur-
fühlers. Prüfen Sie die roten und gelben Kabel
zum Temperaturfühler und deren Verbindungen
(siehe Abb. 7) auf Fehler.
Der Ofen wärmt nicht.
• Vergewissern Sie sich, dass die Sicherungen
des Ofens in gutem Zustand sind.
• Überprüfen Sie, ob das Anschlusskabel einge-
steckt ist ( 3.4.).
• Das Thermostat ist auf eine höhere als in der
Sauna herrschende Temperatur eingestellt.
• Überprüfen Sie, ob der Überhitzungsschutz
ausgelöst wurde. ( 3.5.)
Die Saunakabine erhitzt sich zu langsam. Das auf
die Saunaofensteine geworfene Wasser kühlt die
Steine schnell ab.
• Vergewissern Sie sich, dass die Sicherungen
des Ofens in gutem Zustand sind.
• Vergewissern Sie sich, dass bei eingeschalte-
tem Ofen alle Heizelemente glühen.
• Stellen Sie die Temperatur auf eine höhere
Einstellung.

EN DE
9
• Check the sauna stones ( 1.1.). Too tightly
piled stones, the settling of stones with time
or wrong stone type can hinder the air flow
through the heater, which results in reduced
heating efficiency.
• Check that the sauna room ventilation has
been arranged correctly ( 2.2.).
The sauna room heats quickly, but the
temperature of the stones remain insufficient.
Water thrown on the stones runs through.
• Turn the temperature to a lower setting.
• Check that the heater output is not too high
(2.3.).
• Check that the sauna room ventilation has
been arranged correctly ( 2.2.).
Panel or other material near the heater blackens
quickly.
• Check that the requirements for safety
distances are fulfilled ( 3.2.).
• Check the sauna stones ( 1.1.). Too tightly
piled stones, the settling of stones with time
or wrong stone type can hinder the air flow
through the heater, which may result in
overheating of surrounding materials.
• Check that no heating elements can be seen
behind the stones. If heating elements can be
seen, rearrange the stones so that the heating
elements are covered completely ( 1.1.).
• Also see section 2.1.1.
The heater emits smell.
• See section 1.2.
• The hot heater may emphasize odours mixed
in the air that are not, however, caused by the
sauna or the heater. Examples: paint, glue, oil,
seasoning.
• Überprüfen Sie, ob die Ofenleistung ausrei-
chend ist ( 2.3.).
• Überprüfen Sie die Saunaofensteine ( 1.1.). Eine
zu feste Stapelung der Steine, das Absetzen der
Steine mit der Zeit und falsche Steinsorten kön-
nen den Luftstrom durch den Ofen behindern,
was zu einer verminderten Heizleistung führt.
• Vergewissern Sie sich, dass die Belüftung der
Saunakabine korrekt eingerichtet wurde ( 2.2.).
Die Saunakabine erwärmt sich schnell, aber die
Temperatur der Steine ist unzureichend. Das auf
die Steine geworfene Wasser läuft durch.
• Stellen Sie die Temperatur auf eine niedrigere
Einstellung.
• Überprüfen Sie, ob die Ofenleistung nicht zu
hoch ist ( 2.3.).
• Vergewissern Sie sich, dass die Belüftung der
Saunakabine korrekt eingerichtet wurde ( 2.2.).
Panele und andere Materialien neben dem Ofen
werden schnell schwarz.
• Überprüfen Sie, ob die Anforderungen für Si-
cherheitsabstände eingehalten werden ( 3.2.).
• Überprüfen Sie die Saunaofensteine ( 1.1.).
Eine zu feste Stapelung der Steine, das Ab-
setzen der Steine mit der Zeit und falsche
Steinsorten können den Luftstrom durch den
Ofen behindern, was zu einer Überhitzung der
umliegenden Materialien führen kann.
• Vergewissern Sie sich, dass hinter den Steinen
keine Heizelemente zu sehen sind. Wenn Heiz-
elemente zu sehen sind, ordnen Sie die Steine
so an, dass die Heizelemente komplett bedeckt
sind ( 1.1.).
• Siehe auch Abschnitt 2.1.1.
Der Ofen gibt Gerüche ab.
• Siehe Abschnitt 1.2.
• Ein heißer Ofen kann Gerüche in der Luft ver-
stärken, die jedoch nicht durch die Sauna oder
den Ofen selbst verursacht wurden. Beispiele:
Farbe, Klebstoff, Öl, Würzmittel.

EN DE
10

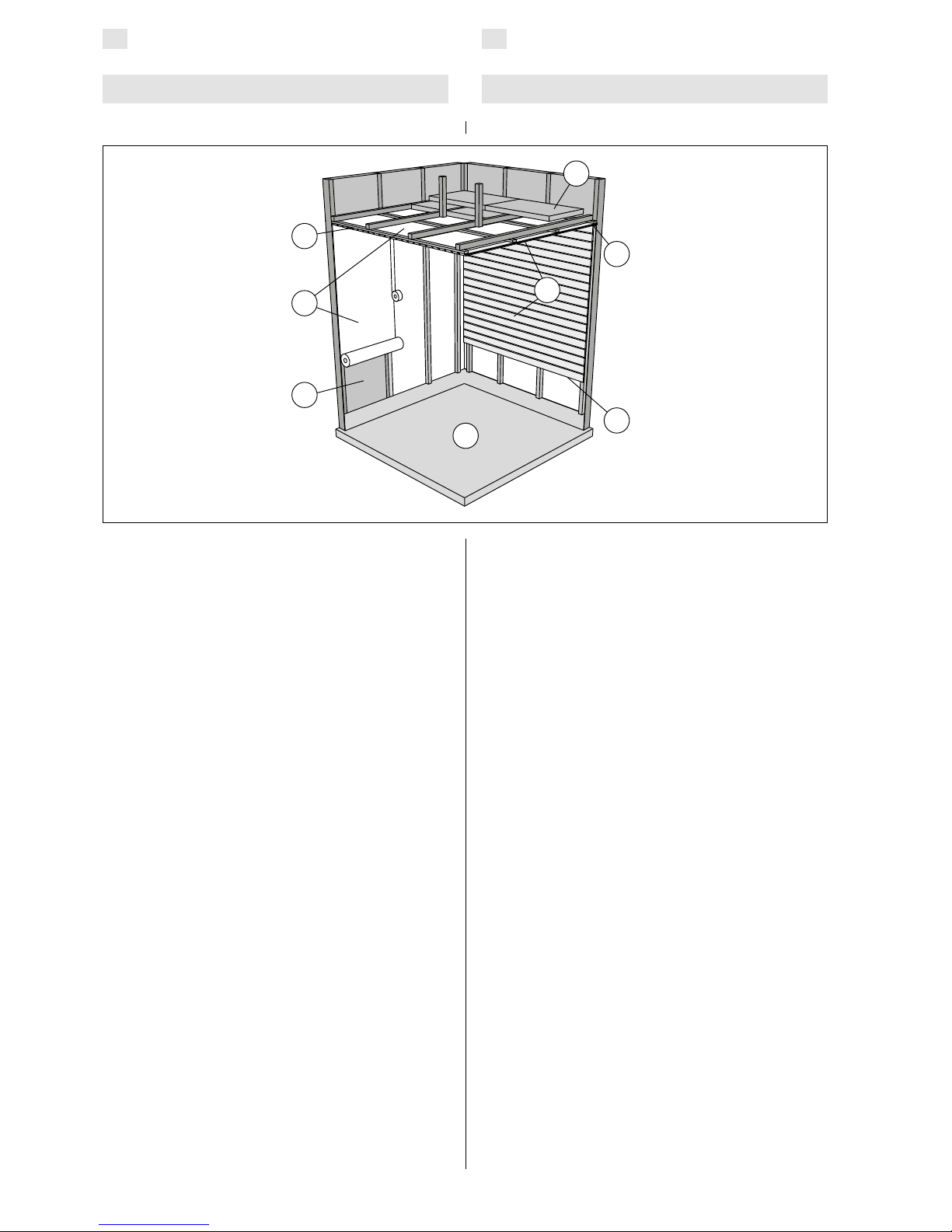

2. SAUNA ROOM
2.1. Sauna Room Structure
A
GC
E
F
D
A
B
Figure 4.
Abb. 4.
A. Insulation wool, thickness 50–100 mm. The
sauna room must be insulated carefully so that
the heater output can be kept moderately low.
B. Moisture protection, e.g. aluminium paper.
Place the glossy side of the paper towards the
sauna. Tape the seams with aluminium tape.
C. Vent gap of about 10 mm between the moisture
protection and panel (recommendation).
D. Low mass 12–16 mm thick panel board. Before
starting the panelling, check the electric wiring
and the reinforcements in the walls required by
the heater and benches.
E. Vent gap of about 3 mm between the wall and
ceiling panel.
F. The height of the sauna is usually 2100–2300 mm.
The minimum height depends on the heater (see
table 2). The space between the upper bench
and ceiling should not exceed 1200 mm.
G. Use floor coverings made of ceramic materials
and dark joint grouts. Particles disintegrating
from the sauna stones and impurities in the
sauna water may stain and/or damage sensitive
floor coverings.
NOTE! Check from the fire authorities which parts
of the firewall can be insulated. Flues which are in
use must not be insulated.
NOTE! Light protective covers which are installed
directly to the wall or ceiling may be a fire risk.
2.1.1. Blackening of the Sauna Walls
It is perfectly normal for the wooden surfaces of the
sauna room to blacken in time. The blackening may
be accelerated by
• sunlight
• heat from the heater
• protective agents on the walls (protective
agents have a poor heat resistance level)
• fine particles disintegrating from the sauna
stones which rise with the air flow.
2. SAUNAKABINE
2.1. Struktur der Saunakabine
A. Isolierwolle, Stärke 50–100 mm. Die Saunaka-
bine muss sorgfältig isoliert werden, damit der
Ofen nicht zu viel Leistung erbringen muss.
B. Feuchtigkeitsschutz, z.B. Aluminiumpapier. Die
glänzende Seite des Papiers muss zur Sauna
zeigen. Nähte mit Aluminiumband abdichten.
C. Etwa 10 mm Luft zwischen Feuchtigkeits-
schutz und Täfelung (Empfehlung).
D. Leichtes, 12–16 mm starkes Täfelbrett. Vor
Beginn der Täfelung elektrische Verkabelung
und für Ofen und Bänke benötigte Verstärkun-
gen in den Wänden überprüfen.
E. Etwa 3 mm Luft zwischen Wand und Deckentäfelung.
F. Die Höhe der Sauna ist normalerweise 2100–
2300 mm. Die Mindesthöhe hängt vom Ofen
ab (siehe Tabelle 2). Der Abstand zwischen
oberer Bank und Decke sollte höchstens
1200 mm betragen.
G. Bodenabdeckungen aus Keramik und dunkle
Zementschlämme verwenden. Aus den Sau-
nasteinen entweichende Partikel und Verun-
reinigungen im Wasser können sensible Böden
verfärben oder beschädigen.
ACHTUNG! Fragen Sie die Behörden, welcher Teil
der feuerfesten Wand isoliert werden kann. Rauchfän-
ge, die benutzt werden, dürfen nicht isoliert werden.
ACHTUNG! Leichte, direkt an Wand oder Decke an-
gebrachte Schutzabdeckungen sind ein Brandrisiko.
2.1.1. Schwärzung der Saunawände
Es ist ganz normal, wenn sich die Holzoberflächen
einer Sauna mit der Zeit verfärben. Die Schwärzung
wird beschleunigt durch
• Sonnenlicht
• Hitze des Ofens
• Täfelungsschutz an den Wänden (mit geringem
Hitzewiderstand)
• Feinpartikel, die aus den zerfallenden Sauna-
steinen in die Luft entweichen.

EN DE
11
D
B
min.
500 mm
min.
500 mm
min. 1000 mm
360°
180°
2.2. Sauna Room Ventilation
The air in the sauna room should change six times
per hour. Figure 5 illustrates different sauna room
ventilation options.
A. Supply air vent location. If mechanical exhaust
ventilation is used, place the supply air vent
above the heater. If gravity exhaust ventilation
is used, place the supply air vent below or next
to the heater. The diameter of the supply air
pipe must be 50–100 mm. Do not place the
supply air vent so that the air flow cools the
temperature sensor ( 3.3.2.)!
B. Exhaust air vent. Place the exhaust air vent near
the floor, as far away from the heater as possible.
The diameter of the exhaust air pipe should be
twice the diameter of the supply air pipe.
C. Optional vent for drying (closed during heating
and bathing). The sauna can also be dried by
leaving the door open after bathing.
D. If the exhaust air vent is in the washroom, the
gap underneath the sauna door must be at
least 100 mm. Mechanical exhaust ventilation
is mandatory.
2.3. Heater Output
When the walls and ceiling are covered with panels
and insulation behind the panels is adequate, the
heater output is defined according to the volume of
the sauna. Non-insulated walls (brick, glass block,
glass, concrete, tile, etc.) increase the need for
heater output. Add 1,2 m³ to the volume of the
sauna for each non-insulated wall square meter. For
example, a 10 m³ sauna room with a glass door
equals the output requirement of about a 12 m³
sauna room. If the sauna room has log walls,
multiply the sauna's volume by 1,5. Choose the
correct heater output from Table 2.
2.4. Sauna Room Hygiene
Bench towels should be used during bathing to
prevent sweat from getting onto the benches.
The benches, walls and floor of the sauna should
be washed thoroughly at least every six months.
Use a scrubbing brush and sauna detergent.
Wipe dust and dirt from the heater with a damp
cloth. Remove lime stains from the heater using a
10% citric acid solution and rinse.
Figure 5.
Abb. 5.
2.2. Belüftung der Saunakabine
Die Saunaluft sollte sechsmal pro Stunde ausge-
tauscht werden. Abb. 5 zeigt verschiedene Optio-
nen der Saunabelüftung.
A. Luftzufuhr. Bei mechanischer Entlüftung Luft-
zufuhr über dem Ofen anbringen. Bei Schwer-
kraftentlüftung Luftzufuhr unter oder neben
dem Ofen anbringen. Der Durchmesser des
Luftzufuhrrohres muss 50–100 mm betragen.
Luftzufuhr nicht so anbringen, dass sie den
Temperaturfühler abkühlt ( 3.3.2.)!
B. Entlüftung. Entlüftung in Bodennähe anbringen,
so weit weg vom Ofen wie möglich. Der Durch-
messer des Entlüftungsrohres sollte doppelt so
groß sein wie bei der Luftzufuhr.
C. Optionale Lüftung zum Trocknen (während
Heizung und Bad geschlossen). Die Sauna kann
auch durch die offene Tür getrocknet werden.
D. Wenn die Entlüftung im Waschraum liegt,
muss die Lücke unter der Saunatür mindestens
100 mm betragen. Mechanische Entlüftung ist
Pflicht.
2.3. Leistungsabgabe des Ofens
Wenn Wand und Decke vertäfelt und ausreichend
isoliert sind, richtet sich die Leistungsabgabe des
Ofens nach dem Volumen der Sauna. Nicht isolierte
Wände (Stein, Glasbausteine, Glas, Beton, Kacheln)
erhöhen die benötigte Ofenleistung. Jeder Quadrat-
meter nicht isolierter Wand entspricht 1,2 m³ mehr
Saunavolumen. Eine 10 m³ große Saunakabine mit
Glastür z.B. entspricht in der Leistungsabgabe einer
12 m³ großen Sauna. Bei Balkenwänden Saunavo-
lumen mit 1,5 multiplizieren. Korrekte Leistungsab-
gabe des Ofens aus Tabelle 2 wählen.
2.4. Hygiene der Saunakabine
Liegetücher benutzen, um die Bänke vor Schweiß
zu schützen.
Bänke, Wände und Boden der Sauna mindestens
alle sechs Monate waschen. Bürste und Saunarei-
nigungsmittel verwenden.
Staub und Schmutz vom Ofen mit feuchtem Tuch
abwischen. Kalkablagerungen am Ofen mit 10 %
Zitronensäure entfernen und spülen.

EN DE
12
3. INSTRUCTIONS FOR INSTALLATION
Table 2. Installation details of the heater
Tabelle 2. Montageinformationen zum Saunaofen
3.1. Before Installation
Before installing the heater, study the instructions
for installation. Check the following points:
• Is the output and type of the heater suitable for
the sauna room? The cubic volumes given in
table 2 should be followed.
• Is the supply voltage suitable for the heater?
• The location is suitable for the heater (3.2.).
Note! Only one electrical heater may be installed
in the sauna room.
3. MONTAGEANLEITUNG
3.1. Vor der Montage
Lesen Sie die Montageanleitung, bevor Sie den Sau-
naofen installieren. Überprüfen Sie die folgenden
Punkte:
• Ist der zu montierende Saunaofen in Leistung
und Typ passend für die Saunakabine? Die
Rauminhaltswerte in Tabelle 2 dürfen weder
über noch unterschritten werden.
• Ist die Netzspannung für den Saunaofen geeignet?
• Der Standort ist für den Saunaofen geeignet ( 3.2.).
Achtung! In einer Sauna darf nur ein Saunaofen
installiert werden.
3.2. Place and Safety Distances
The minimum safety distances are described in
figure 6.
• It is absolutely necessary to install the heater
according to these values. Neglecting them
causes a risk of fire.
• Hot pieces of stone can damage floor coverings
and cause a risk of fire. The floor coverings of
the installation place should be heat-resistant.
• If the heater is to be embedded into bench
using the embedding flange, see installation
instructions of the flange before making a hole
in the bench.
3.3. Electrical Connections
The heater may only be connected to the
electrical network in accordance with the
current regulations by an authorised, professional
electrician.
• The heater is semi-stationarily connected to the
junction box (figure 7: A) on the sauna wall.
The junction box must be splash-proof, and
its maximum height from the floor must not
exceed 500 mm.
• The connecting cable (figure 7: B) must be of
rubber cable type H07RN-F or its equivalent.
NOTE! Due to thermal embrittlement, the use
of PVC-insulated wire as the connecting cable
of the heater is forbidden.
• If the connecting and installation cables are
higher than 1 000 mm from the floor in the sauna
or inside the sauna room walls, they must be able
to endure a minimum temperature of 170 °C
when loaded (for example, SSJ). Electrical
equipment installed higher than 1 000 mm from
3.2. Standort und Sicherheitsabstände
Die Mindest-Sicherheitsabstände werden in Abbil-
dung 6 angegeben.
• Diese Abstände müssen unbedingt eingehal-
ten werden, da eine Abweichung Brandgefahr
verursacht.
• Heiße Steinsplitter aus dem Ofen können mög-
licherweise die Bodenbeläge beschädigen und
die Brandgefahr erhöhen. Aus diesem Grund
sollten unter dem Saunaofen und in dessen
unmittelbarer Nähe nur hitzebeständige Fußbo-
denbeschichtungen verwendet werden.
• Wenn der Saunaofen mit Hilfe von Einbaurahmen
in die Liegen eingesetzt wird, lesen Sie bitte die In-
stallationsanweisungen des Einbaurahmens, bevor
Sie anfangen das Loch zu schneiden.
3.3. Elektroanschlüsse
Der Anschluss des Saunaofens an das Strom-
netz darf nur von einem zugelassenen Elektro-
monteur unter Beachtung der gültigen Vorschriften
ausgeführt werden.
• Der Saunaofen wird halbfest an die Klemmdose
(Abb. 7: A) an der Saunawand befestigt. Die
Klemmdose muß spritzwasserfest sein und darf
höchstens 500 mm über dem Fußboden ange-
bracht werden.
• Als Anschlusskabel (Abb. 7: B) wird ein Gum-
mikabel vom Typ H07RN-F oder ein entspre-
chendes Kabel verwendet. ACHTUNG! PVC-
isolierte Kabel dürfen wegen ihrer schlechten
Hitzebeständigkeit nicht als Anschlusskabel des
Saunaofens verwendet werden.
• Falls der Anschluss oder die Montagekabel
höher als in 1 000 mm Höhe über dem Boden
in die Sauna oder die Saunawände münden,
müssen sie belastet mindestens eine Tempera-
tur von 170 °C aushalten (z.B. SSJ). Elektroge-
Heater
Ofen
Output
Leistung
Dimensions
Abmessungen
Stones
Steine
Sauna room
Saunakabine
Width/Depth/Height
Breite/Tiefe/Höhe Weight
Gewicht
Cubic vol.
Rauminhalt
Height
Höhe
kW mm kg max. kg
2.3.!
min. m³ max. m³ min. mm
PC70EE/VEE 6,8 320/320/930 10 90 6 10 1900
PC70HEE/VHEE 6,8 360/340/930 17 90 6 10 1900
PC90EE/VEE 9,0 320/320/930 10 90 8 14 1900
PC90HEE/VHEE 9,0 360/340/930 17 90 8 14 1900

EN DE
13
Figure 7. Electrical connections
Abbildung 7. Elektroanschlüsse
Figure 6. Safety distances (all dimensions in millimeters)
Abbildung 6. Sicherheitsmindestabstände (alle Abmessungen in Millimetern)
max. 500
A
C
D
B
3.3.3.
B B C D
400 V 3N~ 230 V 1N~
mm² A mm² mm² mm²A
6,8 5 x 1,5 3 x 10 3 x 6 1 x 35 4 x 0,25 6 x 0,5
9,0 5 x 2,5 3 x 16 3 x 10 1 x 40 4 x 0,25 6 x 0,5
Conn.
cable
Anschlus-
skabel
Output
Leistung
kW
Fuse
Siche-
rung
Conn.
cable
Anschlus-
skabel
Fuse
Siche-
rung
Main switch
Hauptschalter
Sensor
Fühler
Control panel
Bedienfeld
Control of electric heating
Optionale Steuerung für
Zusatzheizung
Control of electric heating
Optionale Steuerung für
Zusatzheizung
Main switch
Hauptschalter
red/rot
yellow/gelb
blue/blau
white/weiß
Sensor
cable
Fühler-
kabel
Data cable
Datenkabel
C
D
A B
A A
AA
E
F
min. mm
A B C D E F
3N~ 1N~
PC70EE/VEE 100 100 950 30 50 520 520
PC90EE/VEE 100 100 950 30 50 520 520
PC70HEE/VHEE 30 100 950 30 50 420 470
PC90HEE/VHEE 30 100 950 30 50 420 470

EN DE
14
the sauna floor must be approved for use in a
temperature of 125 °C (marking T125).
• In addition to supply connectors, the heaters are
equipped with a connector (P), which makes the
control of the electric heating possible (figure 7).
Voltage control is transmitted from the heater
when it is switched on. The control cable for
electrical heating is brought directly into the
junction box of the heater, and from there to
the terminal block of the heater along a rubber
cable with the same cross-section area as that
of the connecting cable.
3.3.1. Electric Heater Insulation Resistance
When performing the final inspection of the electrical
installations, a “leakage” may be detected when
measuring the heater’s insulation resistance. The
reason for this is that the insulating material of the
heating elements has absorbed moisture from the
air (storage, transport). After operating the heater
for a few times, the moisture will be removed from
the heating elements.
Do not connect the power feed for the heater
through the RCD (residual current device)!
3.3.2. Installing the Temperature Sensor
Install the sensor as shown in figure 8. If the heater
is installed further than 100 mm from wall, the sen-
sor must be installed on the ceiling.
The supply air vent of the sauna room must
not be located near the temperature sensor.
The air flow near an air vent cools down the sensor,
which gives inaccurate temperature readings to the
control unit. As a result, the heater might overheat.
The air vent’s minimum distance from the sensor
(figure 5):
• omnidirectional air vent: 1000 mm
• air vent directed away from the sensor: 500 mm
räte, die höher als 1 000 mm vom Saunaboden
angebracht werden, müssen für den Gebrauch
bei 125 °C Umgebungstemperatur zugelassen
sein (Vermerk T125).
• Die Saunaöfen sind zusätzlich zum Netzan-
schluss mit einer Klemme (P) ausgestattet,
welche die Möglichkeit zur Steuerung der Elek-
troheizung bietet (Abb. 7). Der Ofen übernimmt
mit dem Einschalten die Spannungsregelung.
Das Steuerungskabel für die Elektroheizung
wird direkt zur Klemmdose des Saunaofens
gelegt und von dort aus durch ein Gummikabel
der gleichen Stärke weiter zur Reihenklemme
des Saunaofens geleitet.
3.3.1. Isolationswiderstand des Elektrosaunaofens
Bei der Endkontrolle der Elektroinstallationen kann
bei der Messung des Isolationswiderstandes ein
“Leck” auftreten, was darauf zurückzuführen ist,
dass Luftfeuchtigkeit in das Isolationsmaterial der
Heizwiderstände eingetreten ist (bei Lagerung und
Transport). Die Feuchtigkeit entweicht aus den Wi-
derständen nach zwei Erwärmungen.
Schalten Sie den Netzstrom des Elektrosau-
naofens nicht über den Fehlerstromschutz-
schalter ein!
3.3.2. Montage des Temperaturfühlers
Installieren Sie den Fühler wie in Abb. 8 dargestellt.
Wenn der Ofen weiter als 100 mm von der Wand
aufgestellt wird, muss der Temperaturfühler an der
Decke montiert werden.
Die Luftzufuhr der Sauna darf sich nicht in der
Nähe des Temperaturfühlers befinden. Der
Luftzug in der Nähe von Luftzufuhr kühlt den Fühler
ab, was zu ungenauen Temperaturmessungen am
Steuergerät führt. Dies kann zu einer Überhitzung
des Ofens führen. Mindestabstand des Fühlers zur
Luftzufuhr (Abb. 5):
• Mehrrichtungs-Luftzufuhr: 1000 mm
Figure 8. Installing the sensor (all dimensions in millimeters)
Abbildung 8. Installation der Fühler (alle Abmessungen in Millimetern)
100
100
100
100
100 100
PCEE/PCHEEPCHEEPCEE
>
100
100
30-100
100

EN DE
15
The sensor must be installed to the place defined
in these instructions (figure 8). If the minimum
distance is not fulfilled, ventilation must be changed.
3.3.3. Installation of the Control Panel
The control panel is splashproof and has a small
operating voltage. The panel can be installed in the
washing or dressing room, or in the living quarters.
If the panel is installed in the sauna room, it must be
at the minimum safety distance from the heater and
at a maximum height of one metre from the floor.
The control panel is delivered with an installation
flange, two fixing screws and a 3 metre data cable
which can be shortened if necessary. 5 and 10 me-
tre cables are also available.
Conductor tubing inside the wall structure allows
you to thread the data cable hidden within the wall
– otherwise the installation will have to be on the
wall surface.
Fasten the control panel as follows:
1. Thread the data cable through the flange.
Fasten the flange with fixing screws.
2. Place the control panel in the flange. The panel
locks in the flange by means of spring clamps.
3. Connect the free end of the data cable to the
connector in the heater on a colour-to-colour
principle (figure 7).
3.4. Installing the Heater
See figure 9.
1. Connect cables to the heater ( 3.3.).
2. Place the heater and adjust the heater vertically
straight using the adjustable legs.
3. Use fixing kits (2 pcs) to fix the heater to
sauna’s structures.
3.5. Resetting the Overheat Protector
The sensor box contains a temperature sensor and
an overheat protector. If the temperature in the
sensor’s environment rises too high, the overheat
protector cuts off the heater power. Resetting the
overheat protector is shown in figure 10.
The reason for the going off must be
determined before the button is pressed.
• Luftzufuhr weist vom Fühler weg: 500 mm
Der Fühler muss an der Stelle angebracht wer-
den, die in diesen Anweisungen angegeben wird
(Abb. 8). Wenn der Mindestabstand nicht erfüllt ist,
muss die Luftzufuhr geändert werden.
3.3.3. Montage des Bedienfeldes
Das Bedienfeld ist spritzwassergeschützt und hat
eine niedrige Betriebsspannung. Das Bedienfeld kann
im Wasch-, Umkleide- oder Wohnraum montiert wer-
den. Wird das Bedienfeld in den Saunaraum mon-
tiert, ist der Mindestsicherheitsabstand zum Sauna-
ofen einzuhalten, und es soll nicht höher als einer
Meter (1 m) über dem Boden montiert werden.
Der Lieferumfang des Bedienfelds enthält eine
Montagemanschette, zwei Befestigungsschrauben
und ein 3 Meter langes Datenkabel, welches sich
gegebenenfalls verkürzen lässt. Auch 5 m und 10 m
lange Kabel sind erhältlich.
Mit Hilfe der Kabelverrohrung in den Wandkon-
struktionen lässt sich das Kabel verdeckt zur Monta-
gestelle des Bedienfeldes legen, andernfalls ist eine
Oberflächeninstallation durchzuführen.
Bringen Sie das Bedienfeld wie folgt an:
1. Ziehen Sie das Datenkabel durch die Manschet-
te. Befestigen Sie die Manschette mit Befesti-
gungschrauben.
2. Setzen Sie das Bedienfeld in die Manschette
ein. Das Bedienfeld rastet über Klemmfedern in
der Manschette ein.
3. Verbinden Sie das freie Ende des Datenkabels
Farbe an Farbe mit dem Anschluss im Ofen
(Abb. 7).
3.4. Installation des Saunaofens
Siehe Abb. 9.
1. Verbinden Sie die Kabel mit dem Ofen ( 3.3.).
2. Richten Sie den Ofen mit den verstellbaren
Füßen lotrecht aus.
3. Bringen Sie den Ofen mit Befestigungssätzen
(2 Stück) an der Saunakonstruktion an.
3.5. Zurückstellen des Überhitzungsschutzes
Das Fühlergehäuse enthält einen Temperaturfühler
und einen Überhitzungsschutz. Wenn die Tempe-
ratur in der Umgebung des Temperaturfühlers zu
stark ansteigt, unterbricht der Überhitzungsschutz
die Stromzufuhr. Das Zurücksetzen des Überhit-
zungsschutzes wird in Abbildung 10 dargestellt.
Bevor Sie den Knopf drücken, müssen Sie die
Ursache für die Auslösung des Überhitzungs-
schutzes ermitteln.

EN DE
16

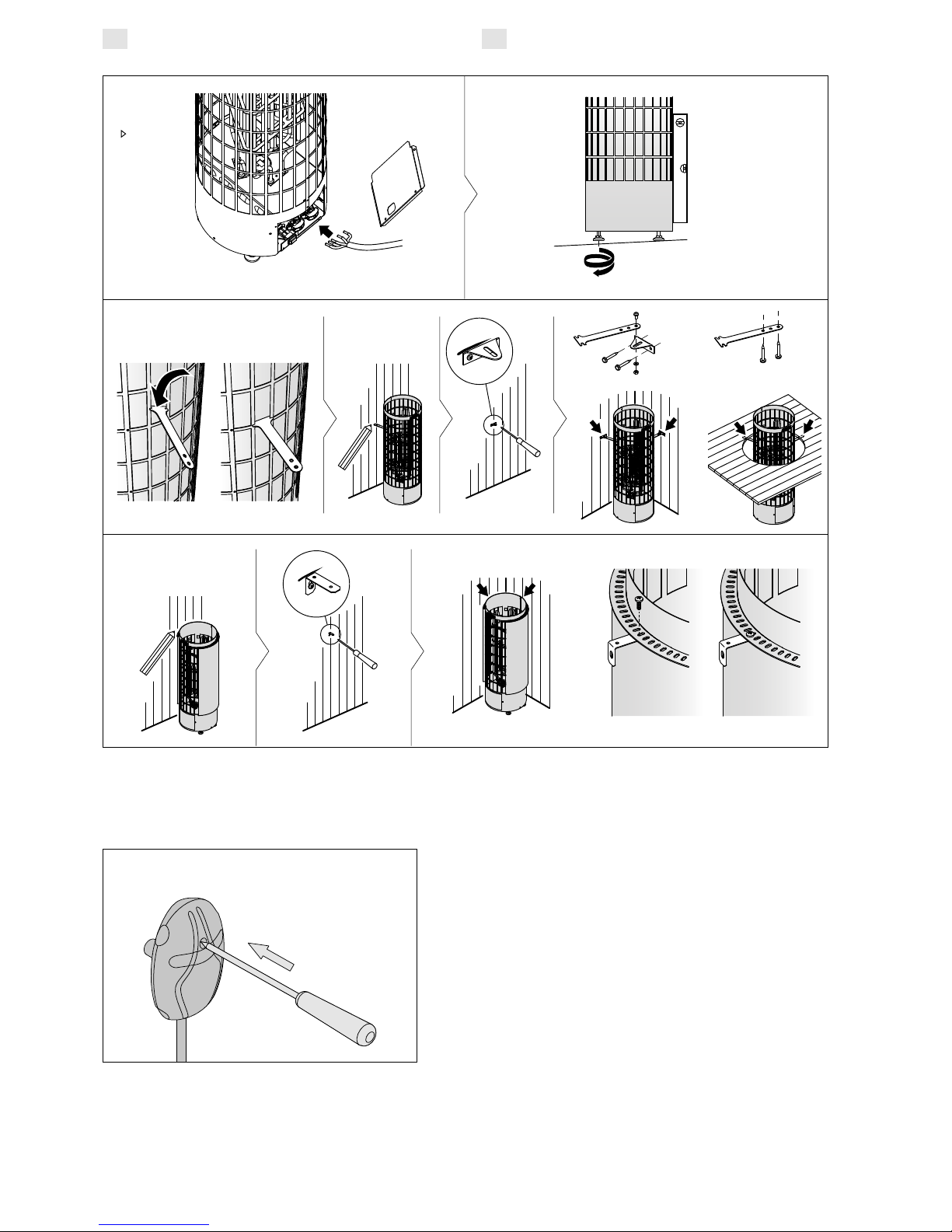

Figure 9. Installing the heater
Abbildung 9. Installation des Saunaofens
Figure 10. Reset button for overheat protector
Abbildung 10.Rücksetzknopf des Überhitzungsschutzes
3.3.
1.
3. PCEE/PCVEE
2.
3. PCHEE/
PCVHEE

4. VARAOSAT 4. RESERVDELAR
4. SPARE PARTS 4. ERSATZTEILE
4. ЗАПАСНЫЕ ЧАСТИ 4. VARUOSAD
PC70EE
ZRH-720 (2260 W) x 3
PC90EE
ZSE-259 (3000 W) x 3
ZSME-80
ZSME-200-1
WX610
ZSK-648
WX248
WX250, 3 m
WX251, 5 m (lisävaruste/tillval/optional/wahlweise/в комплект не входит/valikuline/opcjonalnie)
WX252, 10 m (lisävaruste/tillval/optional/wahlweise/в комплект не входит/valikuline/opcjonalnie)
Suosittelemme käyttämään vain valmistajan varaosia.
Använd endast tillverkarens reservdelar.
We recommend to use only the manufacturer’s spare parts.
Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
Мы рекомендуем использовать только оригинальные запасные части.
Soovitame kasutada vaid valmistajatehase originaal varuosasid.

This manual suits for next models
7
Table of contents
Other Harvia Electric Heater manuals

Harvia
Harvia FG70 User manual

Harvia
Harvia DELTA COMBI User manual

Harvia
Harvia BC45 User manual

Harvia
Harvia KIP-30-B1 Owner's manual

Harvia
Harvia BC135 User manual

Harvia
Harvia TRC70E User manual

Harvia
Harvia PP70E User manual

Harvia
Harvia TRC70 User manual

Harvia
Harvia D23XE User manual

Harvia
Harvia Type KIP45 User manual

Harvia
Harvia KIP90 User manual

Harvia
Harvia L20 User manual

Harvia
Harvia MD135 User manual

Harvia
Harvia FG70 User manual

Harvia
Harvia RADIANT LUX SR0909C Operator's manual

Harvia
Harvia Type KIP45 User manual

Harvia
Harvia PI70 Guide

Harvia
Harvia PC110XE User manual

Harvia
Harvia QR70 User manual

Harvia
Harvia HPC1104XE User manual
