Heidolph Hei-TORQUE Expert User manual

Betriebsanleitung
Operating instructions
Notice d'instructions
Hei-TORQUE Expert
Hei-TORQUE Ultimate
Powerful
Stirring

Originalbetriebsanleitung
Seite 6–43
Translation of the original instructions
Page 50–87
Traduction de la notice originale
Page 94–131

Inhalt
Einleitung
Zu diesem Dokument............................................................................... 6
Typograsche Konventionen ..................................................................................6
Urheberschutz .....................................................................................................6
Allgemeine Hinweise
Hinweise zum Produkt.............................................................................. 7
Angewandte Richtlinien, Produktzertizierung ..........................................................7
Restrisiken ..........................................................................................................7
Bestimmungsgemäße Verwendung .........................................................................7
Vernünftigerweise vorhersehbare Fehlanwendung.....................................................7
Transport................................................................................................ 8
Lagerung................................................................................................ 8
Akklimatisierung...................................................................................... 8
Umgebungsbedingungen .......................................................................... 8
Sicherheit
Allgemeine Sicherheitshinweise ................................................................. 9
Elektrische Sicherheit............................................................................... 9
Betriebssicherheit.................................................................................... 9
Arbeitssicherheit ................................................................................... 10
Persönliche Schutzausrüstung (PSA) ........................................................ 10
Umweltschutz ....................................................................................... 10
Biogefährdung ...................................................................................... 10
Besondere Hygienemaßnahmen für den Einsatz von Laborgeräten in der
Nahrungsmittel-, Kosmetik- und Pharmaproduktion.................................... 11
Allgemeine Maßnahmen ......................................................................................11
Gerätespezische Maßnahmen .............................................................................11
Sonstige Regularien ............................................................................... 12
Gerätebeschreibung

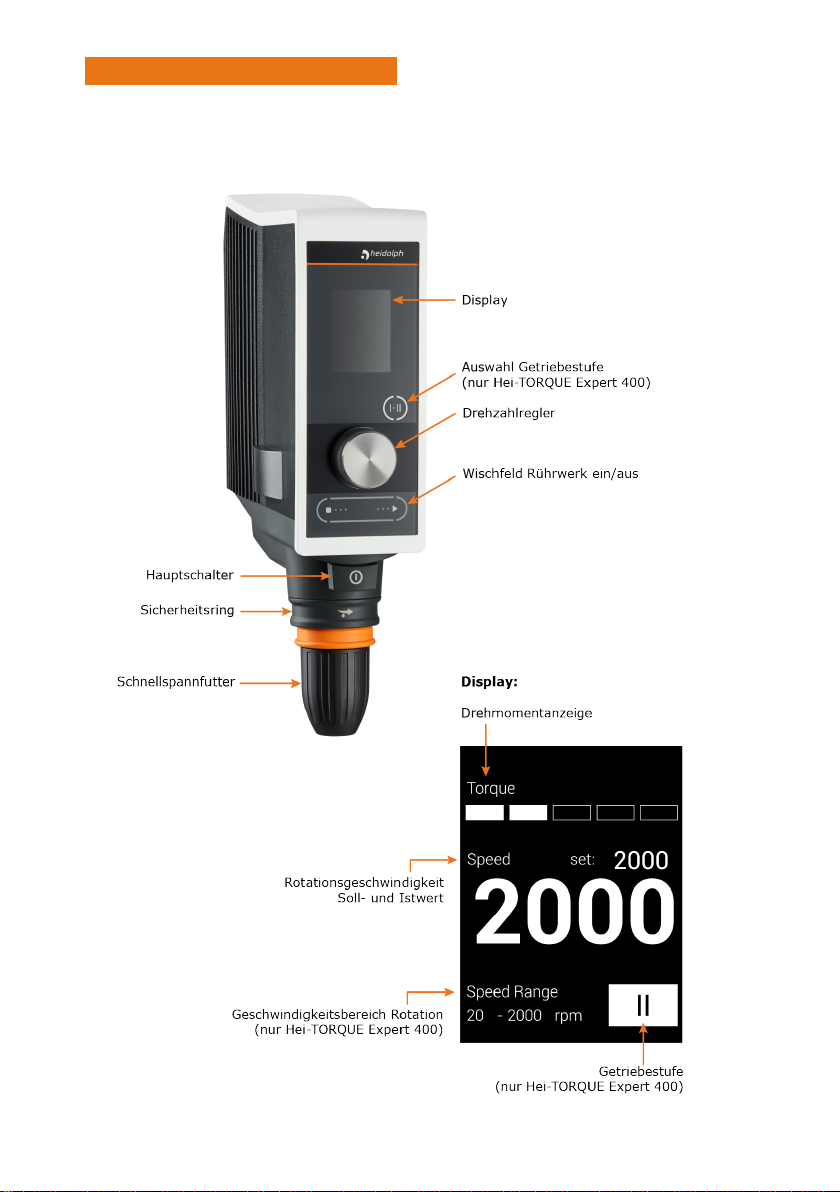

Übersicht Laborrührer Hei-TORQUE Expert ................................................ 13
Übersicht Laborrührer Hei-TORQUE Ultimate.............................................. 14
Bedienelemente .................................................................................... 15
Drehzahlegler Hei-TORQUE Expert........................................................................15
Drück-Dreh-Regler Hei-TORQUE Ultimate ..............................................................15
Bedienfelder......................................................................................................15

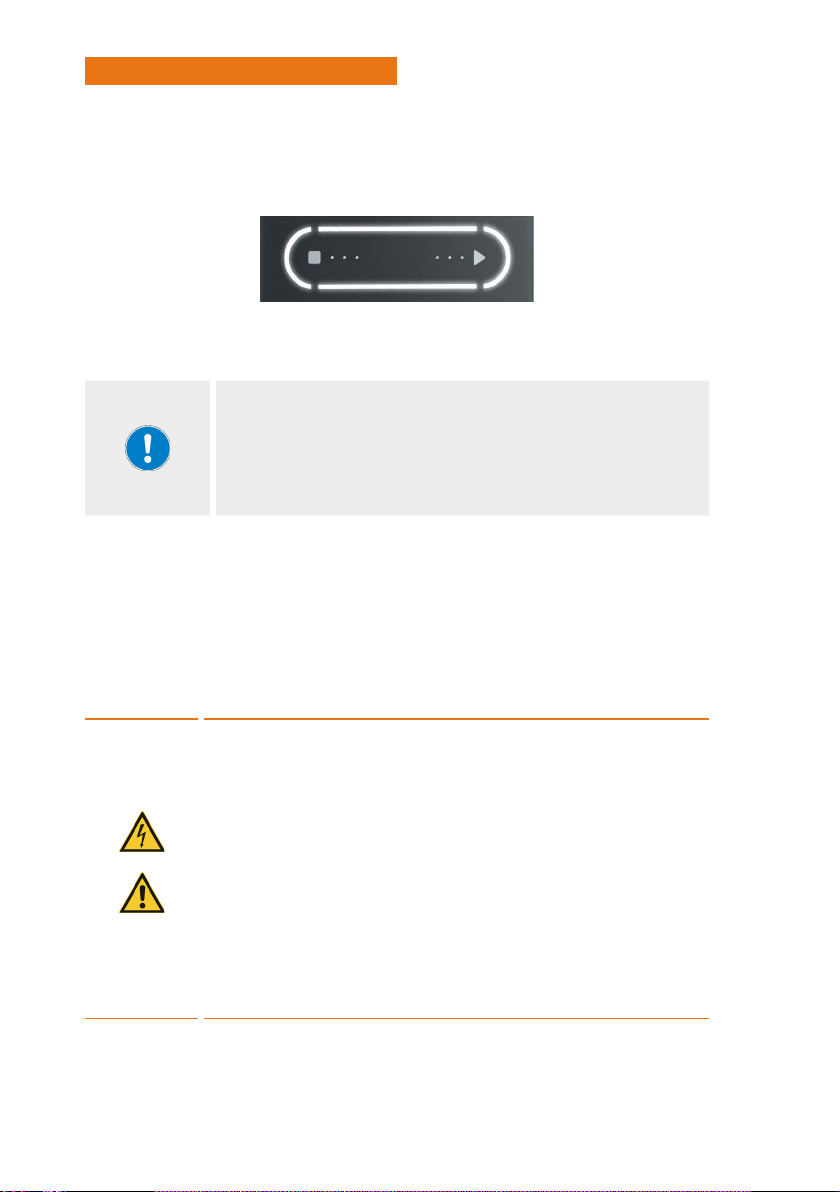

Wischfeld Rührwerk ein/aus.................................................................................16
Schnittstellen........................................................................................ 16

Inbetriebnahme
Haltestange montieren ........................................................................... 17

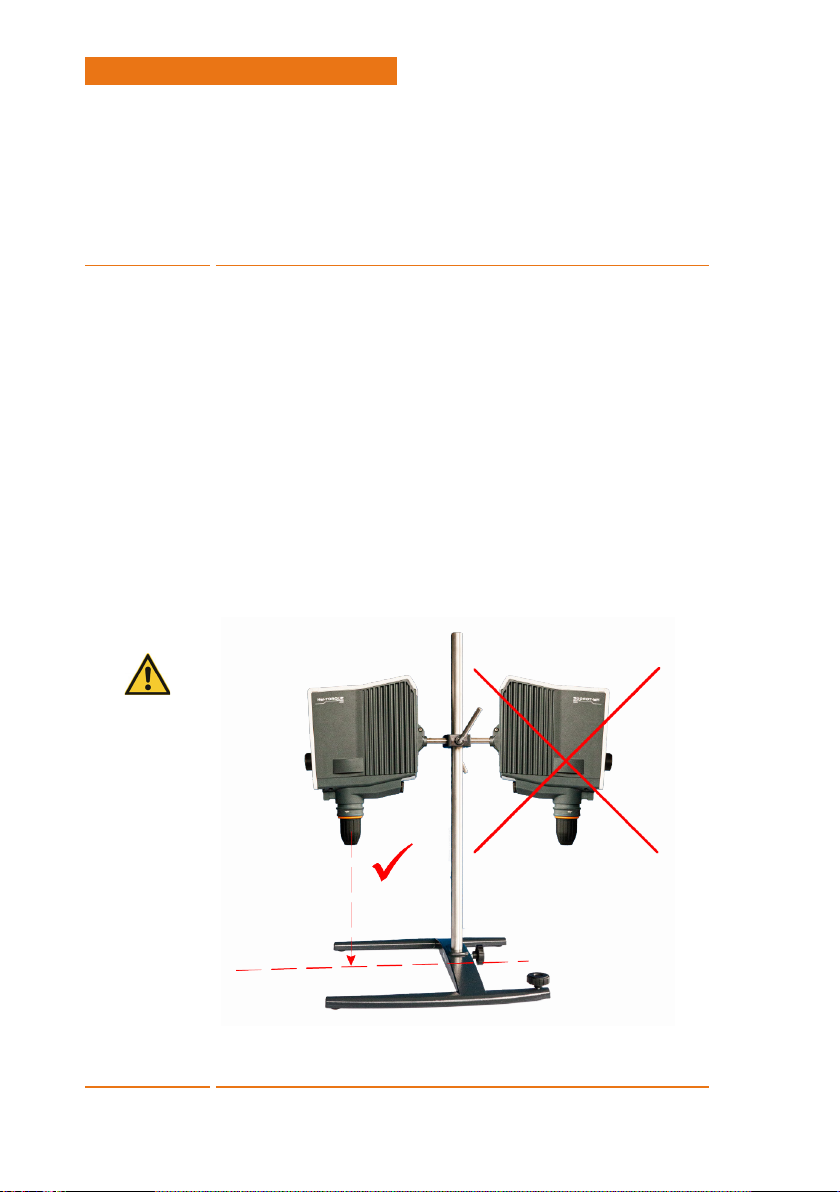

Gerät aufstellen..................................................................................... 18

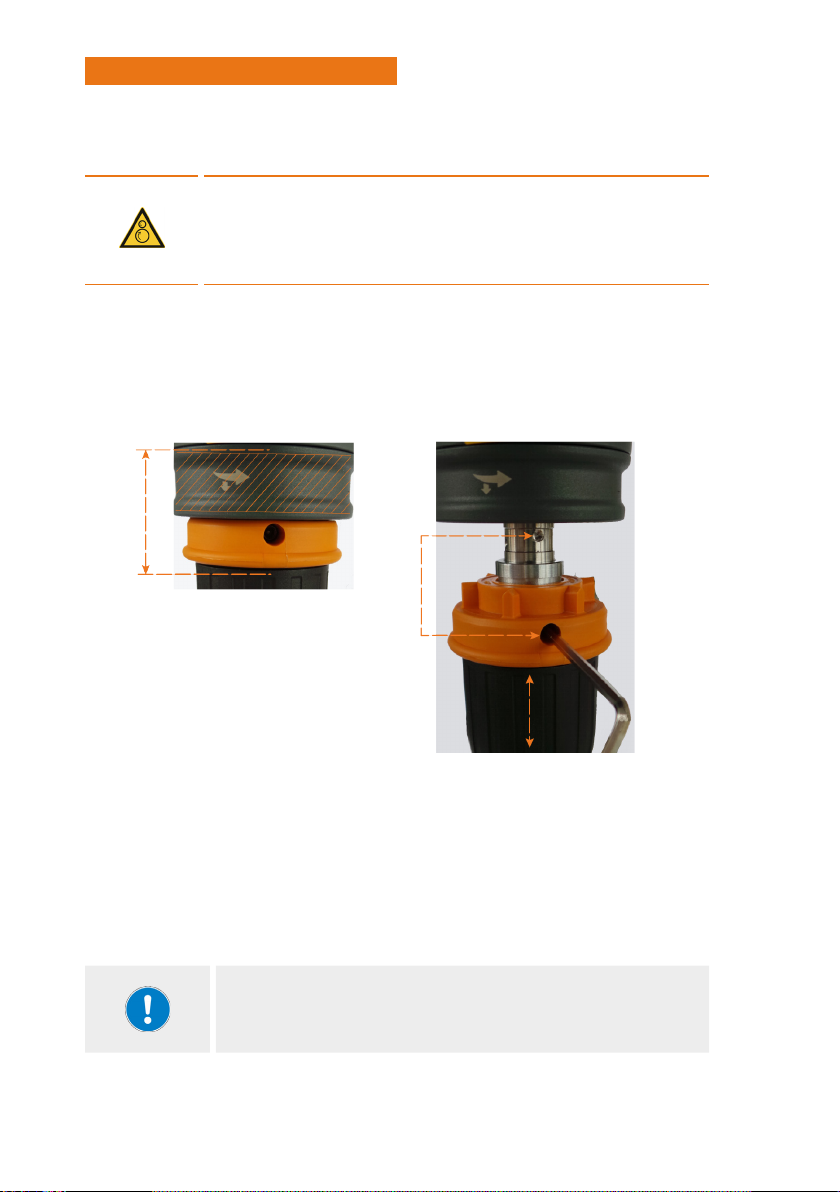

Schnellspannfutter (Quick Chuck) ............................................................ 19
Rührwerkzeuge einspannen/entnehmen.................................................... 20
Netzspannungsversorgung...................................................................... 21
Gerät ein-/ausschalten ........................................................................... 22
Automatischer Wiederanlauf.................................................................... 22
Wiederanlauunktion Hei-TORQUE Expert..............................................................23
Wiederanlauunktion Hei-TORQUE Ultimate...........................................................23
Bedienung
Drehzahl einstellen ................................................................................ 24
Hei-TORQUE Expert ............................................................................................ 24
Hei-TORQUE Ultimate .........................................................................................24
Auswahl der Getriebestufe ...................................................................... 24
Hei-TORQUE Expert 400......................................................................................24
Hei-TORQUE Ultimate 400 ...................................................................................25
Rotation starten/stoppen ........................................................................ 25
Erweiterte Funktionen Hei-TORQUE Ultimate ............................................. 26
Timer-Funktion ..................................................................................................26
Drehmoment kalibrieren .....................................................................................27
Geräte-Menü .....................................................................................................28
Symbole der graschen Benutzeroberäche...........................................................30
Prole ..............................................................................................................31
Favoriten ..........................................................................................................33
Geräteansteuerung via PC ...................................................................... 34
Verbindungsaufbau ............................................................................................34
Störungsbeseitigung
Störungsbeseitigung .............................................................................. 35

Anhang
Technische Daten .................................................................................. 36
Empfohlene Drehzahlen.......................................................................... 37
Belegung RS232-Schnittstelle ................................................................. 37
Schnittstellenbefehle.............................................................................. 37
Leistungsbereich ................................................................................... 39
Lieferumfang ........................................................................................ 40
Geräteservice........................................................................................ 41
Allgemeine Reinigungshinweise............................................................................41
Reparaturen ......................................................................................................41
Wartung ...........................................................................................................42
Entsorgung .......................................................................................................42
Kontaktdaten Deutschland – Österreich – Schweiz ..................................... 42
Garantieerklärung.................................................................................. 42
Unbedenklichkeitserklärung .................................................................... 43
Certications
EU Declaration of Conformity .................................................................132
UKCA Declaration of Conformity .............................................................133
RoHS Declaration of Conformity..............................................................134
China RoHS Declaration of Conformity.....................................................135

6
Einleitung
Einleitung
Zu diesem Dokument
Die vorliegende Betriebsanleitung beschreibt alle Funktionen und die Bedienung
von Laborrührern des Typs Hei-TORQUE Expert und Hei-TORQUE Ultimate. Die
Betriebsanleitung ist als integraler Lieferbestandteil zu betrachten.
Typograsche Konventionen
Im vorliegenden Dokument werden standardisierte Symbole, Signalwörter und
Hervorhebungen verwendet, um vor Gefahren zu warnen und um wichtige Hinweise
bzw. besondere Textinhalte kenntlich zu machen.
Symbol Signalwort / Erläuterung
Warnsymbole weisen in Kombination mit einem Signalwort auf
Gefahren hin:
GEFAHR
Hinweis auf eine unmittelbar gefährliche Situation. Bei
Nichtbeachtung drohen schwere Verletzungen bis hin zum Tod.
WARNUNG
Hinweis auf eine potenzielle Gefahr. Bei Nichtbeachtung drohen
schwere Verletzungen.
VORSICHT
Hinweis auf eine mögliche Gefährdung. Bei Nichtbeachtung drohen
Sachschäden und leichte bis mittelschwere Verletzungen.
Verbotszeichen weisen auf Handlungsweisen oder Situationen hin,
die zu unterlassen bzw. zu vermeiden sind.
Bei Nichtbeachtung drohen Personen- und/oder Sachschäden.
Gebotszeichen weisen auf wichtige und nützliche Informationen
zum Umgang mit einem Produkt hin.
Diese Informationen dienen der Sicherstellung der
Betriebssicherheit und dem Werterhalt des Produkts.
[GUI]
Bezeichnungen von Parametern, Anzeigetexte und
Gerätebeschriftungen werden im Fließtext und in Tabellen
typograsch hervorgehoben, um die Zuordnung am Gerät zu
erleichtern.
➜Der Pfeil Kennzeichnet spezische (Handlungs-)Anweisungen, die zur Sicherstellung der Betriebssicherheit beim Umgang mit dem
Produkt zu befolgen sind.
Urheberschutz
Das vorliegende Dokument ist urheberrechtlich geschützt und ausschließlich für die
Verwendung durch den Käufer des Produkts bestimmt.
Jedwede Überlassung an Dritte, Vervielfältigung in jeglicher Art und Form – auch
auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhalts sind ohne
schriftliche Genehmigung der Heidolph Instruments GmbH & Co. KG nicht gestattet.
Zuwiderhandlungen verpichten zu Schadenersatz.

7
Allgemeine Hinweise
Allgemeine Hinweise
Hinweise zum Produkt
Angewandte Richtlinien, Produktzertizierung
CE-Kennzeichnung
Das Produkt erfüllt alle Vorgaben der folgenden Richtlinien:
• Maschinenrichtlinie 2006/42/EG
• EMV-Richtlinie 2014/30/EU
NRTL-Zertizierung
Das Produkt wurde entsprechend den folgenden Richtlinien
geprüft:
▪UL 61010-1 :2012/R2:2016-04
CAN/CSA C22.2 No. 61010-1:2012/U2:2016-04
▪UL 61010-2-051:2015
CAN/CSA C22.2 No. 61010-2-051:2015
Restrisiken
Das beschriebene Produkt wurde nach dem – zum Zeitpunkt der Entwicklung – aktu-
ellen Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert
und hergestellt.
Beim Aufbau und bei der Benutzung sowie bei Wartungs-, Reparatur- und
Reinigungsarbeiten gehen dennoch gewisse Restrisiken vom beschriebenen Produkt
aus. Diese werden an entsprechender Stelle im vorliegenden Dokument ausgewiesen
und beschrieben.
Bestimmungsgemäße Verwendung
Die Laborrührer des Typs Hei-TORQUE Expert und Hei-TORQUE Ultimate wurden
speziell für die folgenden Aufgaben entwickelt: Rühren, Mischen, Be- und Entgasen,
Emulgieren, Suspendieren.
Die Laborrührer des Typs Hei-TORQUE Expert und Hei-TORQUE Ultimate sind für
den Einsatz in den folgenden Bereichen geeignet: Chemie, Pharmazie, Biologie,
Umweltanalytik, Grundlagenforschung, Forschungslabors.
Jede andere Verwendung der beschriebenen Geräte gilt als nicht bestimmungsgemäß!
Konstruktionsbedingt ist im Lieferzustand ein Einsatz in der Nahrungsmittel-, Kosmetik-
und Pharmaindustrie sowie anderen vergleichbaren Industrien, die Produkte herstellen,
die zum Konsum durch Menschen oder Tiere oder zur Anwendung am Menschen oder
Tier bestimmt sind, ausschließlich in analytischen Prozessen oder unter laborähnlichen
Bedingungen zulässig.
Vernünftigerweise vorhersehbare Fehlanwendung
Für einen Einsatz unter Bedingungen oder zu Zwecken, die von der bestimmungs-
gemäßen Verwendung abweichen, sind ggf. zusätzliche Maßnahmen notwendig und/
oder spezische Richtlinien und Sicherheitsvorschriften zu beachten (siehe u.a.
Abschnitt „Besondere Hygienemaßnahmen für den Einsatz von Laborgeräten in der
Nahrungsmittel-, Kosmetik- und Pharmaproduktion“ auf Seite 11). Entsprechende
Erfordernisse sind vom Betreiber in jedem Einzelfall zu evaluieren und umzusetzen.

8
Allgemeine Hinweise
Die Einhaltung und Umsetzung aller einschlägigen Richtlinien und
Sicherheitsmaßnahmen für den jeweiligen Einsatzbereich liegt ausschließlich im
Verantwortungsbereich des Betreibers. Sämtliche Risiken, die aus einer nicht bestim-
mungsgemäßen Verwendung resultieren, trägt ausschließlich der Betreiber.
Das beschriebene Produkt darf ausschließlich von autorisiertem und unterwiesenem
Personal betrieben werden. Die Schulung und Qualizierung des Bedienpersonals sowie
die Sicherstellung verantwortungsvollen Handelns beim Umgang mit dem Produkt liegen
ausschließlich im Verantwortungsbereich des Betreibers!
Transport
Vermeiden Sie beim Transport starke Erschütterungen und mechanische Belastungen,
die zu Schäden am Produkt führen können. Bewahren Sie die Originalverpackung zur
späteren Verwendung an einem trockenen und geschützten Ort auf!
Lagerung
Lagern Sie das Produkt grundsätzlich in der Originalverpackung. Zum Schutz gegen
Schäden und unverhältnismäßige Materialalterung sollte das Produkt in möglichst
trockener, temperaturstabiler und staubfreier Umgebung gelagert werden.
Empfohlene Lagerbedingungen:
• 5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
• 32 °C – 40 °C bei bis zu 50 % rel. Luftfeuchte (linear abnehmend)
Akklimatisierung
Lassen Sie das Produkt nach jedem Transport und nach dem Einlagern unter kriti-
schen klimatischen Bedingungen (z.B. hohe Temperaturdierenz Außenbereich/
Innenraum) vor der Inbetriebnahme am Einsatzort für mindestens zwei Stunden
bei Raumtemperatur akklimatisieren, um eventuellen Schäden durch Betauung oder
Kondensation vorzubeugen. Verlängern Sie die Akklimatisierungsphase ggf. bei sehr
hohen Temperaturunterschieden.
Stellen Sie sämtliche Versorgungsanschlüsse grundsätzlich erst nach der
Akklimatisierung des Produkts her!
Umgebungsbedingungen
VORSICHT
Das Produkt ist nicht für den Einsatz im Außenbereich geeignet!
Das Produkt ist nicht für den Einsatz in explosionsgefährdeten
Bereichen geeignet!
Zulässige Umgebungsbedingungen für den Betrieb:
• 5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
• 32 °C – 40 °C bei bis zu 50 % rel. Luftfeuchte (linear abnehmend)
• Aufstellhöhe bis 2.000 über NN
Beim Einsatz in korrosiven Atmosphären kann sich die Lebensdauer des Produkts
abhängig von der Konzentration, der Dauer und der Häugkeit einer Exposition
verringern.

9
Sicherheit
Sicherheit
Allgemeine Sicherheitshinweise
➜Machen Sie sich vor der Inbetriebnahme und Nutzung des Geräts mit allen am
Einsatzort geltenden Sicherheitsvorschriften und Richtlinien für die Arbeitssicherheit
vertraut und beachten Sie diese zu jedem Zeitpunkt.
➜Betreiben Sie das Gerät nur, wenn es sich in technisch einwandfreiem Zustand
bendet. Stellen Sie insbesondere sicher, dass am Gerät selbst und ggf. an verbun-
denen Geräten sowie an den Versorgungsanschlüssen keine sichtbaren Schäden
feststellbar sind.
➜Wenden Sie sich im Falle fehlender oder missverständlicher Informationen zum
Gerät oder zur Arbeitssicherheit an die zuständige Sicherheitsfachkraft oder an
unseren technischen Service.
➜Verwenden Sie das Gerät nur im Sinne der Vorschriften zur bestimmungsgemäßen
Verwendung („Bestimmungsgemäße Verwendung“ auf Seite 7).
Elektrische Sicherheit
➜Stellen Sie vor dem Anschluss des Geräts an die Spannungsversorgung sicher, dass
die Spannungsangabe auf dem Typschild mit den Spezikationen des örtlichen
Netzanbieters übereinstimmt.
➜Stellen Sie sicher, dass die Netzsteckdose über eine Fehlerstrom-Schutzeinrichtung
(RCD) abgesichert ist.
➜Betreiben Sie das Gerät ausschließlich mit der mitgelieferten 3-poligen
Netzanschlussleitung (Phase, Neutral, Erde).
➜Stellen Sie vor jeder Inbetriebnahme sicher, dass weder das Gerät noch die
Netzanschlussleitung sichtbare Schäden aufweisen.
➜Lassen Sie Reparaturen und/oder Wartungsarbeiten am Gerät ausschließlich von
einer autorisierten Elektrofachkraft oder vom technischen Service der Fa. Heidolph
Instruments durchführen.
➜Schalten Sie das Gerät vor der Durchführung von Wartungs-, Reinigungs- oder
Reparaturarbeiten grundsätzlich aus und trennen Sie es vom Netz.
Betriebssicherheit
➜Nehmen Sie keinesfalls eigenmächtige Änderungen oder Umbauten am Gerät vor!
➜Verwenden Sie ausschließlich originale bzw. ausdrücklich vom Hersteller
zugelassene Ersatz- und Zubehörteile!
➜Beheben Sie Störungen oder Fehler am Gerät sofort. Setzen Sie das Gerät
außer Betrieb und trennen Sie es von der Stromversorgung, wenn eine
Störungsbeseitigung oder Fehlerbehebung nicht unmittelbar möglich ist.

10
Sicherheit
Arbeitssicherheit
➜Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung (PSA), z.B.
Schutzkleidung, Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe usw.
➜Betreiben Sie in der unmittelbaren Umgebung des Geräts keine anderen Geräte ...
– die elektromagnetische Felder im Frequenzbereich 9 × 103 Hz bis 3 × 1011 Hz
erzeugen können,
– die Emissions- oder Strahlungs quellen im Frequenzbereich 3 × 1011 Hz bis
3 × 1015 Hz darstellen (im optischen Spektralbereich Wellenlängen von
1.000 μm bis 0,1 μm),
– die Ultraschall- oder ionisierende Wellen erzeugen.
➜Betreiben Sie das Gerät nicht, wenn adiabatische Kompression oder Stoßwellen
auftreten können (Druckwellenzündung).
➜Verarbeiten Sie keine Substanzen/Materialien, die unkontrolliert Energie freisetzen
könnten (exotherme Reaktion, Selbstentzündung).
➜Verwenden Sie nur vom Hersteller zugelassene Rührwerkzeuge.
➜Verlegen Sie alle Kabel knickfrei und außerhalb des Bedien- und Gefahrenbereichs.
➜Vermeiden Sie übermäßigen Druck auf das Gerätedisplay.
➜Halten Sie das Basisgerät während des Betriebs trocken.
➜Achten Sie auf ausreichenden Sicherheitsabstand: lagern Sie während des Betriebs
keine Gegenstände im Arbeits- und Gefahrenbereich des Geräts.
➜Betreiben Sie das Gerät unter einem geschlossenen belüfteten Abzug, wenn Sie mit
potenziell gefährlichen Substanzen/Materialien arbeiten (siehe DIN EN 14175 und
DIN 12924).
Persönliche Schutzausrüstung (PSA)
Die notwendige PSA ist – abhängig vom jeweiligen Einsatzbereich und von den einge-
setzten Substanzen/Materialien – vom Betreiber festzulegen und bereitzustellen.
Die Evaluierung entsprechender Maßnahmen, deren Umsetzung und die Unterweisung
des zuständigen Personals liegt ausschließlich im Verantwortungsbereich des Betreibers!
Umweltschutz
Bei der Verarbeitung umweltgefährdender Stoe sind entsprechende Maßnahmen zur
Vermeidung von Gefährdungen für die Umwelt zu treen.
Die Evaluierung entsprechender Maßnahmen wie z.B die Kennzeichnung eines gefähr-
deten Bereichs, deren Umsetzung und die Unterweisung des zuständigen Personals liegt
ausschließlich im Verantwortungsbereich des Betreibers!
Biogefährdung
Bei der Verarbeitung biogefährdender Stoe sind geeignete Maßnahmen zur
Vermeidung von Gefahren für Personen und die Umwelt zu treen, hierzu zählen u.a.:
➜Unterweisung des Personals hinsichtlich der notwendigen Sicherheitsmaßnahmen.
➜Bereitstellung persönlicher Schutzausrüstung (PSA) und Unterweisung des
Personals im Umgang mit dieser.
➜Kennzeichnung des Geräts mit einem Warnsymbol für Biogefährdung.
Die Evaluierung entsprechender Maßnahmen wie z.B die Kennzeichnung eines gefähr-
deten Bereichs, deren Umsetzung und die Unterweisung des zuständigen Personals liegt
ausschließlich im Verantwortungsbereich des Betreibers!

11
Sicherheit
Besondere Hygienemaßnahmen für den Einsatz von
Laborgeräten in der Nahrungsmittel-, Kosmetik- und
Pharmaproduktion
Bei einem Einsatz von Laborgeräten in den Produktionsprozessen der Nahrungsmittel-,
Kosmetik- oder pharmazeutischen Industrie sind vom Anwender besondere
Hygienemaßnahmen zu treen, um Probenverunreinigungen zu vermeiden und jegliche
Gefährdung für Mensch und Umwelt soweit als möglich zu minimieren.
Allgemeine Maßnahmen
➜Achten Sie auf eine saubere Arbeits- und Lagerumgebung beim Umgang mit Stoen
und Materialien.
➜Schulen Sie alle Mitarbeiter im Bereich Arbeitshygiene, dokumentieren Sie alle
Schulungsmaßnahmen und kontrollieren Sie die Umsetzung aller geforderten
Hygienemaßnahmen regelmäßig im laufenden Betrieb.
➜Nutzen Sie ein Hygiene-Kontrollkonzept wie z.B. das HACCP (Hazard Analysis and
Critical Control Points). Das HACCP umfasst die folgenden Kriterien:
– Gefahrenanalyse
– Ermittlung kritischer Kontrollpunkte
– Festlegung kritischer Grenzwerte
– Etablierung eines Systems zur Überwachung und Kontrolle der kritischen
Gefahrenbeherrschungspunkte (CCP)
– Korrekturmaßnahmen für nicht beherrschbare CCP
– Etablierung eines Systems zur Verizierung der Umsetzung aller Maßnahmen
des HACCP
– Etablierung eines Systems zur Dokumentation aller zugehörigen Verfahren und
Protokolle
Die Evaluierung der Anwendbarkeit der genannten Regelwerke liegt ausschließlich im
Verantwortungsbereich des Betreibers!
Gerätespezische Maßnahmen
➜Reinigen Sie produktberührende Komponenten wie Glaskolben, Dichtungen,
Schläuche usw. regelmäßig im Autoklaven (sofern verfügbar bzw. möglich) oder
chemisch (z.B. mit Ethanol), um alle Oberächen zu Sterilisieren.
➜Achten Sie auch bei Produkten, die zur einmaligen Nutzung bestimmt sind, auf
ausreichende Reinheit.
➜Verwenden Sie keine oenen Behälter.
➜Vermeiden Sie Kontamination durch unbedachten Umgang mit belasteten Gefäßen,
Apparaturen oder Hilfsmitteln.
Kontakt
Für weiterführende Auskünfte steht Ihnen unsere Kundenbetreuung
jederzeit gerne zur Verfügung.
Tel.: [phone]
Mail: [email protected]

12
Sonstige Regularien
Neben den Hinweisen und Anweisungen aus dem vorliegenden Dokument sind alle
sonstigen anwendbaren Regelwerke wie z.B. Labor- und Arbeitsstättenrichtlinien,
Gefahrstoverordnungen, anerkannte Regeln der Sicherheitstechnik und der
Arbeitsmedizin sowie besondere örtliche Bestimmungen zwingend zu beachten!
Im Falle der Nichtbeachtung der vorstehend genannten
Vorschriften und Sicherheitsmaßnahmen und/oder im Falle der
Zuwiderhandlung erlischt jeglicher Garantieanspruch gegenüber
Heidolph Instruments.
Für sämtliche Schäden, die aus eigenmächtigen Änderungen
oder Umbauten am Gerät, aus der Verwendung nicht zuge-
lassener oder nicht originaler Ersatz- und Zubehörteile bzw.
durch Missachtung der Sicherheits- und Gefahrenhinweise oder
der Handlungsanweisungen des Herstellers resultieren, haftet
ausschließlich der Betreiber!
Sicherheit

13
Gerätebeschreibung
Gerätebeschreibung
Übersicht Laborrührer Hei-TORQUE Expert

14
Gerätebeschreibung
Übersicht Laborrührer Hei-TORQUE Ultimate

15
Gerätebeschreibung
Bedienelemente
Drehzahlegler Hei-TORQUE Expert
Über den Drück-Dreh-Regler der Geräte des Typs Hei-TORQUE Expert kann die
Rotationsgeschwindigkeit des Rührwerkzeugs erhöht bzw. verringert werden:
➜Drehen Sie den Drück-Dreh-Regler im Uhrzeigersinn, um die
Rotationsgeschwindigkeit zu erhöhen.
➜Drehen Sie den Drück-Dreh-Regler gegen den Uhrzeigersinn, um die
Rotationsgeschwindigkeit zu verringern.
Drück-Dreh-Regler Hei-TORQUE Ultimate
Über den Drück-Dreh-Regler der Geräte des Typs Hei-TORQUE Ultimate können inner-
halb der Menüstruktur alle einstellbaren Werte/Geräteparameter aufgerufen und
angepasst werden.
➜Drehen Sie den Drück-Dreh-Regler im oder gegen den Uhrzeigersinn, um einen
Menüpunkt/Wert/Parameter anzuwählen.
– Der angewählte Menüpunkt/Wert/Parameter wechselt von weiß auf orange.
➜Drücken Sie auf den Drück-Dreh-Regler, um die Auswahl zu bestätigen.
➜Drehen Sie den Drück-Dreh-Regler innerhalb von zwei Sekunden im oder gegen
den Uhrzeigersinn, um eine Menüoption anzuwählen bzw. einen angezeigten Wert
zu erhöhen bzw. zu verringern.
➜Drücken Sie anschließend erneut auf den Drück-Dreh-Regler, um die Auswahl zu
bestätigen bzw. einen geänderten Wert zu bestätigen und zu übernehmen.
Bedienfelder
Hei-TORQUE Expert 400
Über die Bedientaste der Geräte des Typs Hei-TORQUE Expert 400 erfolgt die Anwahl
der Getriebestufe:
➜Wählen Sie Getriebestufe I für den Drehzahlbereich von 10 – 400 U/min.
➜Wählen Sie Getriebestufe II für den Drehzahlbereich von 20 – 2000 U/min.
Die angewählte Getriebestufe wird auf dem Gerätedisplay angezeigt.
Hei-TORQUE Ultimate
Über die Bedienfelder der Geräte des Typs Hei-TORQUE Ultimate erfolgt die direkte
Anwahl der am unteren Display-Rand jeweils zugeordneten Funktion:

16
Gerätebeschreibung
Wischfeld Rührwerk ein/aus
Über das Wischfeld [Rührwerk ein/aus] wird die Rotationsbewegung am eingeschal-
teten Gerät gestartet und gestoppt:
➜Wischen Sie mit einem Finger von links nach rechts bzw. von rechts nach links über
das Feld, um die Rotationsbewegung zu starten und wieder zu stoppen.
Das Starten und Stoppen der Rotationsbewegung hat keinen
Einuss auf den Betriebszustand [ein/aus] des Geräts, d.h.
durch das Stoppen der Rotationsbewegung wird lediglich das
Rührwerkzeug angehalten, das Gerät bleibt eingeschaltet.
Die Richtung der Wischbewegung auf dem Wischfeld beim Starten
der Rotationsbewegung hat keinen Einuss auf die Drehrichtung
des Rührwerkzeugs.
Schnittstellen
Die Geräte des Typs Hei-TORQUE Ultimate bieten zwei serielle Schnittstellen auf der
Rückseite des Gehäuses:
– 1 × USB Micro Typ AB
– 1 × RS232 SUB D9
Über diese Schnittstellen kann das Gerät zur externen Ansteuerung an einen PC ange-
schlossen werden.
WARNUNG
Stromschlag
Durch zu hohe Spannungen an Anschlussbuchsen können bei unzu-
reichender Isolierung im Fehlerfall metallische Teile wie z.B. das
Gehäuse mit Spannung beaufschlagt werden.
➜Kleinspannungseingänge und -ausgänge über 25 V AC bzw.
60 V DC sind gemäß EN 61140 sicher zu trennen bzw. durch
doppelte oder verstärkte Isolierung gemäß EN 60730-1 zu
schützen.
➜Verwenden Sie ausschließlich geschirmte Anschlussleitungen und
verbinden Sie die Abschir mung mit dem Steckergehäuse.
Schäden durch eindringende Flüssigkeit
➜Achten Sie darauf, dass die Schnittstellenanschlüsse auf der
Rückseite des Gerät mit den vorgesehenen Abdeckungen
gesichert sind.

17
Inbetriebnahme
Inbetriebnahme
Haltestange montieren
Die mitgelieferte Haltestange dient zur Montage des Rührers an einem Stativ oder an
einem Laborgitter.
Setzen Sie die Haltestange so in die Aufnahmebohrung auf der Rückseite des
Rührers, dass die Madenschraube im eingeschraubten Zustand auf die Abachung der
Haltestange drückt und diese somit sicher xiert:
➜Drehen Sie die Madenschraube im Uhrzeigersinn, um die Haltestange zu xieren.
Ziehen Sie die Madenschraube nur mit Handkraft und mithilfe des
mitgelieferten Sechskantschlüssels fest.
Achten Sie darauf, die Madenschraube nicht zu überdrehen, um das
Gewinde nicht zu beschädigen!
➜Drehen Sie die Madenschraube gegen den Uhrzeigersinn, um die Haltestange zu
lösen und zu demontieren.
➜Befestigen Sie anschließen die montierte Haltestange mithilfe geeigneter Klemmen
an einem ausreichend tragfähigen Laborgitter bzw. an einem Stativ (geeignetes
Zubehör siehe www.heidolph.com).

18
Inbetriebnahme
Gerät aufstellen
Die beschriebenen Laborrührer können auf einem Stativ oder an einem Laborgitter
montiert werden. Eventuell notwendige Montagemittel sind als Zubehör erhältlich, siehe
www.heidolph.com.
Beachten Sie die folgenden Sicherheitshinweise:
WARNUNG
Verletzungsgefahr, Gefahr von Sachschäden durch Sturz
oder Kippen
Bei unsachgemäßer Montage kann das Gerät auch im lastfreien
Zustand stürzen bzw. kippen!
➜Bei der Montage des Laborrührers an einem Laborgitter ist auf
ausreichende Eigensicherung und Tragfähigkeit des Laborgitters
und aller Befestigungselemente zu achten!
➜Bei der Montage des Laborrührers an einem Stativ ist auf einen
ausreichend stabilen Aufbau zu achten.
– Das Stativ darf nur auf einer stabilen und standsicheren
Oberäche aufgestellt werden.
– Beachten Sie bei der Montage an einem Stativ die
spezischen Aufbauhinweise für das Stativ.
– Richten Sie den Laborrührer immer so aus, dass das
Schnellspannfutter senkrecht auf die gedachte Mittellinie
zwischen den langen Schenkeln des Stativfußes zeigt,
siehe folgende Abbildung:
Prüfen Sie nach der Montage des Laborrührers alle
Schraubverbindungen / Klemmschrauben auf festen Sitz.

19
Inbetriebnahme
Schnellspannfutter (Quick Chuck)
WARNUNG
Verletzungsgefahr durch rotierende Teile
➜Schalten Sie das Gerät vor der Montage/Demontage des
Schnellspannfutters aus und trennen Sie es vom Netz, um einen
unerwarteten Geräteanlauf zu vermeiden!
Das Schnellspannfutter wird mit einer Madenschraube verdrehsicher an der Rührwelle
vorxiert und mit dem Sicherheitsring (in der folgenden Abbildung schraert gekenn-
zeichnet) am Rührer arretiert.
➜Schieben Sie den Sicherheitsring nach oben, um die Arretierung zu önen
(Abbildung links: Sicherheitsring in oberer Position):
– Bei geöneter Arretierung und gelöster Madenschraube kann das
Schnellspannfutter entnommen bzw. eingesetzt werden.
Schnellspannfutter einsetzen und arretieren
➜Schieben Sie das Schnellspannfutter so auf die Rührwelle, dass die Madenschraube
im eingeschraubten Zustand in die Montagebohrung der Rührwelle greifen und
das Schnellspannfutter somit sicher xiert werden kann (vorstehende Abbildung
rechts).
➜Drehen Sie die Madenschraube mithilfe des mitgelieferten Sechskantschlüssels im
Uhrzeigersinn, um das Schnellspannfutter zu xieren.
➜Schieben Sie den Sicherheitsring nach unten, um das Schnellspannfutter zu
arretieren.
Ziehen Sie die Madenschraube nur mit Handkraft und mithilfe des
mitgelieferten Sechskantschlüssels fest.
Achten Sie darauf, die Madenschraube nicht zu überdrehen, um das
Gewinde nicht zu beschädigen!

20
Inbetriebnahme
Schnellspannfutter lösen und abziehen
➜Schieben Sie den Sicherheitsring nach oben, um die Arretierung des
Schnellspannfutters zu lösen.
➜Sichern Sie das Schnellspannfutter mit einer Hand und drehen Sie die
Madenschraube mithilfe des mitgelieferten Sechskantschlüssels gegen den
Uhrzeigersinn, um das Schnellspannfutter zu lösen.
➜Ziehen Sie das Schnellspannfutter von der Rührwelle ab.
Rührwerkzeuge einspannen/entnehmen
WARNUNG
Verletzungsgefahr durch rotierende Teile
➜Stoppen Sie ggf. die Rotationsbewegung (siehe Abschnitt
„Wischfeld Rührwerk ein/aus“ auf Seite 16) und schalten Sie
das Gerät zum Einspannen/Entnehmen von Rührwerkzeugen aus,
um einen unerwarteten Geräteanlauf zu vermeiden!
Gehen Sie zum Einspannen/Entnehmen von Rührwerkzeugen wie folgt vor:
➜Drehen Sie den Sicherheitsring (in der folgenden Abbildung schraert gekenn-
zeichnet) auf Anschlag gegen den Uhrzeigersinn, um das Schnellspannfutter zu
entriegeln.
➜Ziehen Sie den Sicherheitsring auf Anschlag nach unten, um das Schnellspannfutter
önen zu können (Schnellspannfutter im Uhrzeigersinn drehen):
➜Setzen Sie das Rührwerkzeug in das Schnellspannfutter ein. Achten Sie hierbei auf
die gewünschte Arbeitshöhe!
➜Halten Sie das Rührwerkzeug möglichst mittig und schließen Sie das
Schnellspannfutter durch drehen gegen den Uhrzeigersinn vorsichtig, bis
Widerstand spürbar ist.
➜Richten Sie das Rührwerkzeug ggf. in der Höhe und mittig im Schnellspannfutter
nach und drehen Sie dann das Schnellspannfutter gegen den Widerstand weiter
gegen den Uhrzeigersinn, bis drei deutliche Rastgeräusche zu hören sind. Auf diese
Weise wird das Schnellspannfutter verriegelt und das eingespannte Rührwerkzeug
sicher xiert.
➜Schieben und drehen Sie den Sicherheitsring zurück in die Ausgangsposition
(Abbildung ganz links), um das Schnellspannfutter zu sichern und zu verriegeln.
➜Prüfen Sie vor dem Starten der Rotationsbewegung das eingespannte
Rührwerkzeug auf festen Sitz und korrekten Rundlauf.
