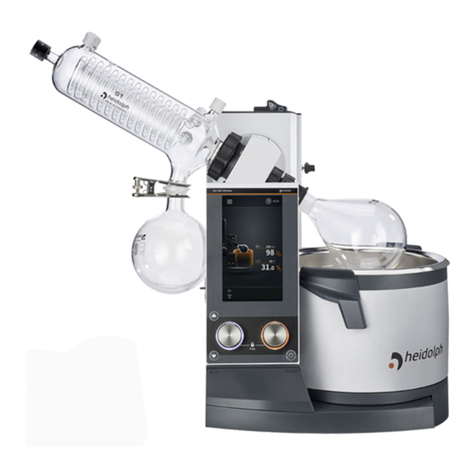

Heidolph Hei-VAP Expert User manual

Betriebsanleitung
Operating instructions
Hei-VAP Expert/Expert Control
Hei-VAP Ultimate/Ultimate Control
Intelligent
evaporation

Originalbetriebsanleitung
Seite 6–73
Translation of the original instructions
Page 80–147

Inhalt
Einleitung
Zu diesem Dokument............................................................................... 6
Typograsche Konventionen ..................................................................................6
Urheberschutz .....................................................................................................6
Allgemeine Hinweise
Hinweise zum Produkt.............................................................................. 7
Angewandte Richtlinien, Produktzertizierung ..........................................................7
Zollrechtliche Melde- und Anzeigepicht ..................................................................7
Restrisiken ..........................................................................................................7
Bestimmungsgemäße Verwendung .........................................................................7
Vernünftigerweise vorhersehbare Fehlanwendung.....................................................7
Transport................................................................................................ 8
Lagerung................................................................................................ 8
Akklimatisierung...................................................................................... 8
Umgebungsbedingungen .......................................................................... 8
Sicherheit
Allgemeine Sicherheitshinweise ................................................................. 9
Elektrische Sicherheit............................................................................... 9
Betriebssicherheit.................................................................................... 9
Arbeitssicherheit ................................................................................... 10
Persönliche Schutzausrüstung (PSA) ........................................................ 11
Umweltschutz ....................................................................................... 11
Biogefährdung ...................................................................................... 11
Besondere Hygienemaßnahmen für den Einsatz von Laborgeräten in der
Nahrungsmittel-, Kosmetik- und Pharmaproduktion.................................... 11
Allgemeine Maßnahmen ......................................................................................11
Gerätespezische Maßnahmen ............................................................................. 12
Sonstige Regularien ............................................................................... 12
Montage
Montage............................................................................................... 13

Gerätebeschreibung
Mechanischer Aufbau ............................................................................ 14
Geräteanschlüsse .................................................................................. 15
Control-Box .......................................................................................... 16
Geräteschnittstellen............................................................................... 16
Bedienpanel.......................................................................................... 17
Aufbau der Benutzeroberäche................................................................ 18
Bedien- und Anzeigeelemente..............................................................................20
Tasten und Symbole ...........................................................................................21
Bildschirmtastatur..............................................................................................22
Inbetriebnahme
Inbetriebnahme .................................................................................... 23
Bedienpanel anschließen ..................................................................................... 23
Netzspannungsversorgung ..................................................................................23
Gerät ein-/ausschalten .......................................................................................24
Transportsicherung.............................................................................................24
Verdampfungskolben.............................................................................. 25
Verdampfungskolben einsetzen/entnehmen ...........................................................25
Kolbenneigung...................................................................................................26
Eintauchtiefe .....................................................................................................27
Kolbenlift ..........................................................................................................28
Auangkolben....................................................................................... 29
Heizbad................................................................................................ 30
Heizbadbehälter.................................................................................................30
Heizbadbehälter befüllen..................................................................................... 31
Heizbadbehälter leeren .......................................................................................31
Heizbad-Temperaturbegrenzung ...........................................................................32
Restwärmeanzeige .............................................................................................32
Gerätekonguration ............................................................................... 33
Systemzeit, Timer, Stoppuhr................................................................................33
Hauptmenü .......................................................................................................35
Anwendungen....................................................................................................37
Geräteeinstellungen ...........................................................................................38
Benutzersprache auswählen ................................................................................ 44
Formate auswählen ............................................................................................45
Datenaufzeichnung ................................................................................ 46
Datalogging aktivieren/deaktivieren......................................................................46
Systemcheck ........................................................................................ 49
PTFE-Dichtung reinigen .......................................................................... 50

Bedienung
Betriebsarten ........................................................................................ 51
Betriebsart Basis ................................................................................... 52
Betriebsart Erweitert.............................................................................. 53
Modus Dynamic AUTOaccurate (DAA) ...................................................................53
Modus Rampenprole .........................................................................................56
Modus Favoriten ................................................................................................62
Störungsbeseitigung
Störungsbeseitigung .............................................................................. 66
Anhang
Technische Daten .................................................................................. 68
Lieferumfang ........................................................................................ 69
Zubehör ............................................................................................... 69
Geräteservice........................................................................................ 70
Allgemeine Reinigungshinweise............................................................................70
Reparaturen ......................................................................................................70
Wartung ...........................................................................................................71
Demontage .......................................................................................................71
Entsorgung .......................................................................................................71
Kontaktdaten Deutschland – Österreich – Schweiz ..................................... 72
Garantieerklärung.................................................................................. 72
Unbedenklichkeitserklärung .................................................................... 73
Zertikate
EU-Konformitätserklärung......................................................................148
UKCA-Konformitätserklärung..................................................................149
RoHS-Konformitätserklärung..................................................................150
China RoHS Certication........................................................................151

6
Einleitung
Einleitung
Zu diesem Dokument
Die vorliegende Betriebsanleitung beschreibt alle Funktionen und die Bedienung
von Rotationsverdampfern des Typs Hei-VAP Expert, Hei-VAP Expert Control,
Hei-VAP Ultimate und Hei-VAP Ultimate Control. Die Betriebsanleitung ist als integraler
Lieferbestandteil zum beschriebenen Gerät zu betrachten.
Typograsche Konventionen
Im vorliegenden Dokument werden standardisierte Symbole, Signalwörter und
Hervorhebungen verwendet, um vor Gefahren zu warnen und um wichtige Hinweise
bzw. besondere Textinhalte kenntlich zu machen.
Symbol Signalwort / Erläuterung
Warnsymbole weisen in Kombination mit einem Signalwort auf
Gefahren hin:
GEFAHR
Hinweis auf eine unmittelbar gefährliche Situation. Bei
Nichtbeachtung drohen schwere Verletzungen bis hin zum Tod.
WARNUNG
Hinweis auf eine potenzielle Gefahr. Bei Nichtbeachtung drohen
schwere Verletzungen.
VORSICHT
Hinweis auf eine mögliche Gefährdung. Bei Nichtbeachtung drohen
Sachschäden und leichte bis mittelschwere Verletzungen.
Verbotszeichen weisen auf Handlungsweisen oder Situationen hin,
die zu unterlassen bzw. zu vermeiden sind.
Bei Nichtbeachtung drohen Personen- und/oder Sachschäden.
Gebotszeichen weisen auf wichtige und nützliche Informationen
zum Umgang mit einem Produkt hin.
Diese Informationen dienen der Sicherstellung der
Betriebssicherheit und dem Werterhalt des Produkts.
[GUI]
Bezeichnungen von Parametern, Anzeigetexte und
Gerätebeschriftungen werden im Fließtext und in Tabellen
typograsch hervorgehoben, um die Zuordnung am Gerät zu
erleichtern.
➜
Der Pfeil Kennzeichnet spezische (Handlungs-)Anweisungen, die
zur Sicherstellung der Betriebssicherheit beim Umgang mit dem
Produkt zu befolgen sind.
Urheberschutz
Das vorliegende Dokument ist urheberrechtlich geschützt und ausschließlich für die
Verwendung durch den Käufer des Produkts bestimmt.
Jedwede Überlassung an Dritte, Vervielfältigung in jeglicher Art und Form – auch
auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhalts sind ohne
schriftliche Genehmigung der Heidolph Instruments GmbH & Co. KG nicht gestattet.
Zuwiderhandlungen verpichten zu Schadenersatz.

7
Allgemeine Hinweise
Allgemeine Hinweise
Hinweise zum Produkt
Angewandte Richtlinien, Produktzertizierung
CE-Kennzeichnung
Das Gerät erfüllt alle Vorgaben der folgenden Richtlinien:
• 2006/42/EG Maschinen-Richtlinie
• 2014/30/EU EMV-Richtlinie
NRTL-Zertizierung
Das Gerät wurde gemäß folgender Richtlinien geprüft:
• UL 61010-1 :2012/R:2016-04
CAN/CSA-C22.2 No. 61010-1:2012/U2:2016-04
• UL 61010-2-010:2015
CAN/CSA-C22.2 NO. 61010-2-010:2015
Zollrechtliche Melde- und Anzeigepicht
Rotationsverdampfer unterliegen als Brenn- und Reinigungsgeräte ggf. der
Anzeigepicht vor einer zuständigen Zollbehörde im Bestimmungsland.
Die Evaluierung einer kundenseitigen Anzeigepicht sowie ggf. die Anzeige
vor einer zuständigen Zollbehörde im Bestimmungsland liegt ausschließlich im
Verantwortungsbereich des Anwenders!
Restrisiken
Das Gerät wurde nach dem – zum Zeitpunkt der Entwicklung – aktuellen Stand der
Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und herge-
stellt. Beim Aufbau und bei der Benutzung sowie bei Wartungs-, Reparatur- und
Reinigungsarbeiten gehen dennoch gewisse Restrisiken von beschriebenen Gerät aus.
Diese werden an entsprechender Stelle im vorliegenden Dokument ausgewiesen und
beschrieben.
Bestimmungsgemäße Verwendung
Das beschriebene Gerät wurde vom Hersteller für die Abtrennung von Stoen, die
Pulvertrocknung, die Aufkonzentrierung, die Kristallisation von Stoen und zum
Recyceln von Lösungsmitteln unter Vakuum konzipiert.
Konstruktionsbedingt ist im Lieferzustand ein Einsatz des Geräts in der Nahrungsmittel-,
Kosmetik- und Pharmaindustrie sowie anderen vergleichbaren Industrien, die Produkte
herstellen, die zum Konsum durch Menschen oder Tiere oder zur Anwendung am
Menschen oder Tier bestimmt sind, ausschließlich in analytischen Prozessen oder unter
laborähnlichen Bedingungen zulässig.
Jede andere Verwendung des Geräts gilt als nicht bestimmungsgemäß!
Vernünftigerweise vorhersehbare Fehlanwendung
Für einen Einsatz unter Bedingungen oder zu Zwecken, die von der bestimmungs-
gemäßen Verwendung abweichen, sind ggf. zusätzliche Maßnahmen notwendig und/
oder spezische Richtlinien und Sicherheitsvorschriften zu beachten (siehe u.a.
Abschnitt „Besondere Hygienemaßnahmen für den Einsatz von Laborgeräten in der
Nahrungsmittel-, Kosmetik- und Pharmaproduktion“ auf Seite 11). Entsprechende
Erfordernisse sind vom Betreiber in jedem Einzelfall zu evaluieren und umzusetzen.

8
Allgemeine Hinweise
Die Einhaltung und Umsetzung aller einschlägigen Richtlinien und
Sicherheitsmaßnahmen für den jeweiligen Einsatzbereich liegt ausschließlich im
Verantwortungsbereich des Betreibers.
Sämtliche Risiken, die aus einer nicht bestimmungsgemäßen Verwendung resultieren,
trägt ausschließlich der Betreiber.
Das Gerät darf ausschließlich von autorisiertem und unterwiesenem Personal betrieben
werden. Die Schulung und Qualizierung des Bedienpersonals sowie die Sicherstellung
verantwortungsvollen Handelns beim Umgang mit dem Gerät liegen ausschließlich im
Verantwortungsbereich des Betreibers!
Transport
Vermeiden Sie beim Transport starke Erschütterungen und mechanische Belastungen,
die zu Schäden am Gerät führen können.
Bewahren Sie die Originalverpackung zur späteren Verwendung an einem trockenen
und geschützten Ort auf!
Lagerung
Lagern Sie das Gerät grundsätzlich in der Originalverpackung. Zum Schutz gegen
Schäden und unverhältnismäßige Materialalterung sollte das Gerät in möglichst
trockener, temperaturstabiler und staubfreier Umgebung gelagert werden.
Empfohlene Lagerbedingungen:
• 5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
• 32 °C – 40 °C bei bis zu 50 % rel. Luftfeuchte (linear abnehmend)
Akklimatisierung
Lassen Sie das Gerät nach jedem Transport und nach dem Einlagern unter kriti-
schen klimatischen Bedingungen (z.B. hohe Temperaturdierenz Außenbereich/
Innenraum) vor der Inbetriebnahme am Einsatzort für mindestens zwei Stunden
bei Raumtemperatur akklimatisieren, um eventuellen Schäden durch Betauung oder
Kondensation vorzubeugen. Verlängern Sie die Akklimatisierungsphase ggf. bei sehr
hohen Temperaturunterschieden.
Stellen Sie sämtliche Versorgungsanschlüsse (Spannungsversorgung, Verschlauchung)
grundsätzlich erst nach der Akklimatisierung des Geräts her!
Umgebungsbedingungen
Das Gerät darf nur im Innenbereich betrieben werden. Zulässige
Umgebungsbedingungen für den Betrieb:
• 5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
• 32 °C – 40 °C bei bis zu 50 % rel. Luftfeuchte (linear abnehmend)
• Aufstellhöhe bis 2.000 über NN
Beim Einsatz in korrosiven Atmosphären kann sich die Lebensdauer des Geräts
abhängig von der Konzentration, der Dauer und der Häugkeit einer Exposition
verringern.
Das Gerät ist NICHT für den Einsatz im Außenbereich geeignet!
Das Gerät ist NICHT für den Einsatz in explosionsgefährdeten
Bereichen geeignet!

9
Sicherheit
Sicherheit
Allgemeine Sicherheitshinweise
➜Machen Sie sich vor der Inbetriebnahme und Nutzung des Geräts mit allen am
Einsatzort geltenden Sicherheitsvorschriften und Richtlinien für die Arbeitssicherheit
vertraut und beachten Sie diese zu jedem Zeitpunkt.
➜Betreiben Sie das Gerät nur, wenn es sich in technisch einwandfreiem Zustand
bendet. Stellen Sie insbesondere sicher, dass am Gerät selbst und ggf. an verbun-
denen Geräten sowie an den Versorgungsanschlüssen keine sichtbaren Schäden
feststellbar sind.
➜Wenden Sie sich im Falle fehlender oder missverständlicher Informationen zum
Gerät oder zur Arbeitssicherheit an die zuständige Sicherheitsfachkraft oder an
unseren technischen Service.
➜Verwenden Sie das Gerät nur im Sinne der Vorschriften zur bestimmungsgemäßen
Verwendung („Bestimmungsgemäße Verwendung“ auf Seite 7).
Elektrische Sicherheit
➜Stellen Sie vor dem Anschluss des Geräts an die Spannungsversorgung sicher, dass
die Spannungsangabe auf dem Typschild mit den Spezikationen des örtlichen
Netzanbieters übereinstimmt.
➜Stellen Sie sicher, dass der zur Spannungsversorgung vorgesehene Stromkreis über
eine Fehlerstrom-Schutzeinrichtung (RCD) abgesichert ist.
➜Betreiben Sie das Gerät ausschließlich mit der mitgelieferten dreipoligen
Netzanschlussleitung.
➜Stellen Sie vor jeder Inbetriebnahme sicher, dass weder das Gerät noch die
Netzanschlussleitung sichtbare Schäden aufweisen.
➜Lassen Sie Reparaturen und/oder Wartungsarbeiten am Gerät ausschließlich von
einer autorisierten Elektrofachkraft oder vom technischen Service der Fa. Heidolph
Instruments durchführen.
➜Schalten Sie das Gerät vor der Durchführung von Wartungs-, Reinigungs- oder
Reparaturarbeiten grundsätzlich aus und sichern Sie das Gerät gegen unbeabsich-
tigtes Wiedereinschalten.
Betriebssicherheit
➜Betreiben Sie das Gerät unter einem geschlossenen belüfteten Abzug, wenn Sie mit
potenziell gefährlichen Stoen arbeiten (entspr. EN 14175 sowie DIN 12924).
➜Nehmen Sie keinesfalls eigenmächtige Änderungen oder Umbauten am Gerät vor!
➜Verwenden Sie ausschließlich originale bzw. ausdrücklich vom Hersteller
zugelassene Ersatz- und Zubehörteile!
➜Beheben Sie Störungen oder Fehler am Gerät sofort.
➜Schalten Sie das Gerät aus und sichern Sie das Gerät gegen unbeabsichtigtes
Wiedereinschalten, wenn eine Störungsbeseitigung oder Fehlerbehebung nicht
unmittelbar möglich ist.
➜Beachten Sie alle relevanten allgemeinen und Sicherheitshinweise für die
angeschlossenen Peripheriegeräte (mitgelieferte Dokumentation beachten!).
➜Beachten Sie alle sonstigen anwendbaren Regelwerke wie z.B. Labor- und
Arbeitsstättenrichtlinien, anerkannte Regeln der Sicherheitstechnik sowie besondere
örtliche Bestimmungen.

10
Sicherheit
Im Falle von Zuwiderhandlungen erlischt jeglicher Garantieanspruch
gegenüber Heidolph Instruments.
Für sämtliche Schäden, die aus eigenmächtigen Änderungen
oder Umbauten am Gerät, aus der Verwendung nicht zuge-
lassener oder nicht originaler Ersatz- und Zubehörteile bzw.
durch Missachtung der Sicherheits- und Gefahrenhinweise oder
der Handlungsanweisungen des Herstellers resultieren, haftet
ausschließlich der Betreiber!
Arbeitssicherheit
➜Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung (PSA), z.B.
Schutzkleidung, Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe usw.
➜Betreiben Sie in der unmittelbaren Umgebung des Geräts keine anderen Geräte ...
– die elektromagnetische Felder im Frequenzbereich 9 × 103 Hz bis 3 × 1011 Hz
erzeugen können,
– die Emissions- oder Strahlungs quellen im Frequenzbereich 3 × 1011 Hz bis
3 × 1015 Hz darstellen (im optischen Spektralbereich Wellenlängen von
1.000 μm bis 0,1 μm),
– die Ultraschall- oder ionisierende Wellen erzeugen.
➜Betreiben Sie das Gerät nicht, wenn adiabatische Kompression oder Stoßwellen
auftreten können (Druckwellenzündung).
➜Verwenden Sie keine Stoe, die unkontrolliert Energie freisetzen und einen
Druckanstieg auslösen könnten (exotherme Reaktion, Selbstentzündung von
Stäuben).
➜Verarbeiten Sie keine harten, spröden Materialien (z.B. Steine, Bodenproben usw.),
die zur Zerstörung des Verdampferkolbens führen können.
➜Verwenden Sie nur Heizbadmedien, die eine ausreichende Wärmeableitung
gewährleisten.
➜Betreiben Sie das Gerät nicht mit Überdruck.
➜Setzen Sie die Glaskomponenten keinem Druckunterschied von mehr als 2 bar aus.
➜Stellen Sie sicher, dass der Überdruck der Kühlüssigkeit ein Niveau von 2 bar nicht
übersteigt.
➜Stellen Sie sicher, dass die Strömungsgeschwindigkeit beim Einsaugen von
Flüssigkeiten mit brennbaren Komponenten 1 m/s nicht übersteigt (elektrostatische
Auadung, Zündgefahr!).
➜Vermeiden Sie die Entstehung von Gasen der Explosionsgruppe IIC sowie potenziell
explosiver Destillationsrückstände.
Beheben Sie Störungen oder Fehler am Gerät sofort.
Setzen Sie das Gerät außer Betrieb und trennen Sie es von
der Stromversorgung, wenn eine Störungsbeseitigung oder
Fehlerbehebung nicht möglich ist.
Wenden Sie sich in einem solchen Fall an den zuständigen techni-
schen Kundendienst.

11
Persönliche Schutzausrüstung (PSA)
Die notwendige PSA ist – abhängig vom jeweiligen Einsatzbereich und von den einge-
setzten Medien und Chemikalien – vom Betreiber festzulegen und bereitzustellen.
Die entsprechende Unterweisung des Personals liegt ausschließlich im
Verantwortungsbereich des Betreibers.
Umweltschutz
Bei der Verarbeitung umweltgefährdender Stoe sind entsprechende Maßnahmen zur
Vermeidung von Gefährdungen für die Umwelt zu treen.
Die Evaluierung entsprechender Maßnahmen wie z.B die Kennzeichnung eines gefähr-
deten Bereichs, deren Umsetzung und die Unterweisung des zuständigen Personals liegt
ausschließlich im Verantwortungsbereich des Betreibers!
Biogefährdung
Bei der Verarbeitung biogefährdender Stoe sind geeignete Maßnahmen zur
Vermeidung von Gefahren für Personen und die Umwelt zu treen, hierzu zählen u.a.:
➜Unterweisung des Personals hinsichtlich der notwendigen Sicherheitsmaßnahmen.
➜Bereitstellung persönlicher Schutzausrüstung (PSA) und Unterweisung des
Personals im Umgang mit dieser.
➜Kennzeichnung des Geräts mit dem Warnsymbol für Biogefährdung:
Die Evaluierung entsprechender Maßnahmen wie z.B die Kennzeichnung eines gefähr-
deten Bereichs, deren Umsetzung und die Unterweisung des zuständigen Personals liegt
ausschließlich im Verantwortungsbereich des Betreibers!
Besondere Hygienemaßnahmen für den Einsatz von
Laborgeräten in der Nahrungsmittel-, Kosmetik- und
Pharmaproduktion
Bei einem Einsatz von Laborgeräten in den Produktionsprozessen der Nahrungsmittel-,
Kosmetik- oder pharmazeutischen Industrie sind vom Anwender besondere
Hygienemaßnahmen zu treen, um Probenverunreinigungen zu vermeiden und jegliche
Gefährdung für Mensch und Umwelt soweit als möglich zu minimieren.
Beachten Sie bitte die folgenden Herstellerempfehlungen:
Allgemeine Maßnahmen
➜Achten Sie auf eine saubere Arbeits- und Lagerumgebung beim Umgang mit Stoen
und Materialien.
➜Schulen Sie alle Mitarbeiter im Bereich Arbeitshygiene, dokumentieren Sie alle
Schulungsmaßnahmen und kontrollieren Sie die Umsetzung aller geforderten
Hygienemaßnahmen regelmäßig im laufenden Betrieb.
Sicherheit

12
Sicherheit
➜Nutzen Sie ein Hygiene-Kontrollkonzept wie z.B. das HACCP (Hazard Analysis and
Critical Control Points). Das HACCP umfasst die folgenden Kriterien:
– Gefahrenanalyse
– Ermittlung kritischer Kontrollpunkte
– Festlegung kritischer Grenzwerte
– Etablierung eines Systems zur Überwachung und Kontrolle der kritischen
Gefahrenbeherrschungspunkte (CCP)
– Korrekturmaßnahmen für nicht beherrschbare CCP
– Etablierung eines Systems zur Verizierung der Umsetzung aller Maßnahmen
des HACCP
– Etablierung eines Systems zur Dokumentation aller zugehörigen Verfahren und
Protokolle
Die Evaluierung der Anwendbarkeit der genannten Regelwerke liegt ausschließlich im
Verantwortungsbereich des Betreibers!
Gerätespezische Maßnahmen
➜Reinigen Sie produktberührende Komponenten wie Glaskolben, Dichtungen,
Schläuche usw. regelmäßig im Autoklaven (sofern verfügbar bzw. möglich) oder
chemisch (z.B. mit Ethanol), um alle Oberächen zu Sterilisieren.
➜Achten Sie auch bei Produkten, die zur einmaligen Nutzung bestimmt sind, auf
ausreichende Reinheit.
➜Verwenden Sie keine oenen Behälter.
➜Vermeiden Sie Kontamination durch unbedachten Umgang mit belasteten Gefäßen,
Apparaturen oder Hilfsmitteln.
Kontakt
Für weiterführende Auskünfte steht Ihnen unsere Kundenbetreuung
jederzeit gerne zur Verfügung.
Tel.: [phone]
Mail: [email protected]
Sonstige Regularien
Neben den Hinweisen und Anweisungen aus dem vorliegenden Dokument sind alle
sonstigen anwendbaren Regelwerke wie z.B. Labor- und Arbeitsstättenrichtlinien,
Gefahrstoverordnungen, anerkannte Regeln der Sicherheitstechnik und der
Arbeitsmedizin sowie besondere örtliche Bestimmungen zwingend zu beachten!

13
Montage
Montage
Montage
Bei Bedarf bietet Heidolph einen professionellen Montagedienst für den mechanischen
Aufbau und die Installation des Geräts einschließlich aller mitgelieferten Komponenten
und einschließlich der Inbetriebnahme an.
Die zugehörige Montageanleitung beschreibt alle Schritte zur sach- und fachgerechten
Montage und Installation des Geräts in detaillierter Form!
VORSICHT: Schäden am Gerät
Durch unsachgemäße Montage und/oder Installation des Geräts
und durch eigenmächtige Änderungen am Geräteaufbau besteht die
Gefahr direkter und indirekter Sachschäden!
➜Nehmen Sie keine eigenmächtigen Änderungen am
Geräteaufbau vor.
➜Nehmen Sie keine eigenmächtigen Änderungen an der
Verschlauchung und den Stromversorgungsanschlüssen
(Anschlüsse Mehrfachsteckdose Peripherie!) vor.
➜Wenden Sie sich im Bedarfsfall (Montage und Installation durch
den Betreiber oder Dritte , notwendige Änderungen am beste-
henden Aufbau) an den technischen Service des Herstellers
(siehe Abschnitt „Kontaktdaten Deutschland – Österreich –
Schweiz“ auf Seite 72).
Die Sicherstellung einer sach- und fachgerechten Montage und
Installation des Geräts und aller Zubehörteile liegt ausschließlich im
Verantwortungsbereich des Betreibers.
Im Falle der Zuwiderhandlung erlischt jeglicher Garantieanspruch
gegenüber Heidolph Instruments.
Für sämtliche Schäden, die aus eigenmächtigen Änderungen
oder Umbauten am Gerät, aus der Verwendung nicht zuge-
lassener oder nicht originaler Ersatz- und Zubehörteile bzw.
durch Missachtung der Sicherheits- und Gefahrenhinweise oder
der Handlungsanweisungen des Herstellers resultieren, haftet
ausschließlich der Betreiber!

14
Gerätebeschreibung
Gerätebeschreibung
Mechanischer Aufbau
Die Varianten Hei-VAP Expert und Hei-VAP Ultimate weisen einen identischen mecha-
nischen Aufbau auf, sind jedoch mit verschiedenen Bedienpanels ausgestattet. Die
folgende Abbildung zeigt exemplarisch die Variante Hei-VAP Ultimate mit Glassatz G3:

15
Gerätebeschreibung
Geräteanschlüsse
Hei-VAP Expert Control und Hei-VAP Ultimate Control mit Vakuumventil für den Einsatz
mit Membran-Vakuumpumpe (Hei-VAP Expert und Hei-VAP Ultimate jeweils ohne
Control-Box!):
Hei-VAP Expert Control und Hei-VAP Ultimate Control für den Einsatz mit drehzahlgere-
gelter Vakuumpumpe (Hei-VAP Expert und Hei-VAP Ultimate jeweils ohne Control-Box!):

16
Gerätebeschreibung
Control-Box
Die Control-Box ist integraler Lieferbestandteil zu den Gerätevarianten
Hei-VAP Expert Control und Hei-VAP Ultimate Control.
Die Control-Box dient zur Ansteuerung der Peripheriegeräte.
Detaillierte Informationen zum Anschluss der zugehörigen
Systemkomponenten siehe zugehörige Montageanleitung!
Geräteschnittstellen
Die Geräteschnittstellen benden sich seitlich am Geräte-Display:
– 1 × USB 2.0, max. 500 mA (Schnittstelle für USB-Sticks: Software- und
Firmware-Updates, Datensicherung)
– 1 × SD-Micro (Schnittstelle für Service-Zwecke)
VORSICHT: Schäden am Gerät
Stellen Sie sicher, dass die Geräteschnittstellen auf der Unterseite
des Displays immer ordnungsgemäß abgedeckt sind!
Eindringende Flüssigkeit kann zu Fehlfunktionen der Schnittstellen
und zu Kurzschluss führen.

17
Gerätebeschreibung
Bedienpanel
Die Bedienpanels der Gerätevarianten Hei-VAP Ultimate und Hei-VAP Expert unter-
scheiden sich hinsichtlich der Abmessungen und der Anordnung der Bedienelemente.
Die Funktionalität der beschriebenen Bedienelemente ist bei allen Varianten identisch.
Die Oberäche des zentralen Gerätedisplays ist berührungssensitiv (Touch Panel),
alle Funktionsschaltächen können per Finger oder mit einem geeigneten Eingabestift
bedient werden.
VORSICHT: Schäden am Bedienpanel
Spitze oder scharfkantige Gegenstände können die Oberäche des
Displays am Bedienpanel beschädigen!
➜Berühren Sie das Display zum Bedienen der Gerätefunktionen
ausschließlich mit den Fingerspitzen oder einem speziellen
Eingabestift mit Soft-Touch-Spitze.

18
Gerätebeschreibung
Aufbau der Benutzeroberäche
Alle Gerätefunktionen werden über das integrierte Bedienpanel und die grasche
Benutzeroberäche gesteuert.
Die Displays der Gerätevarianten Hei-VAP Ultimate und Hei-VAP Expert unterscheiden
sich hinsichtlich der Abmessungen und der Anordnung der Bedienelemente, die
Funktionalität der beschriebenen Elemente ist identisch:
Aus Gründen der Übersichtlichkeit werden alle Bedienelemente in
den nachfolgenden Abschnitten am Beispiel der Gerätevariante
Hei-VAP Ultimate beschrieben.
Wo zutreend, werden Abweichungen der Gerätevariante
Hei-VAP Ultimate eindeutig gekennzeichnet und beschrieben.

19
Nach dem Einschalten des Geräts und dem Initialisieren der Gerätesteuerung
erscheint auf dem Display das Startfenster der zuletzt aktiven Betriebsart (im Beispiel,
Automatikbetrieb DAA):
Vom Startfenster aus erfolgen der Zugri auf das Hauptmenü, die Direktauswahl
eines Betriebsmodus sowie die Auswahl der Zeitanzeige, siehe auch „Bedien- und
Anzeigeelemente“ auf Seite 20.
Gerätebeschreibung

20
Gerätebeschreibung
Bedien- und Anzeigeelemente
Bedienelement Funktion
Funktionsschaltäche
Hauptmenü
Berühren Sie diese Funktionsschaltäche, um das
Hauptmenü mit folgenden Optionen zu önen:
▪Anwendungen  Betriebsmodus
▪Einstellungen Systemparameter
▪Sprachen  Menüsprache
▪Formate  Systemkonguration und Anzeige-
formate
▪Datalogging  Datenaufzeichnung
▪Systemcheck  vollständige Systemprüfung
▪Fehlerliste  Fehlerliste aufrufen
▪Info Systeminfo aufrufen
Funktionsschaltäche
Betriebsart
Berühren Sie diese Funktionsschaltäche, um die
gewünschte Betriebsart anzuwählen:
▪Automatikbetrieb
▪Rampenbetrieb
▪Favoriten
Funktionsschaltäche
Systemzeit/Timer
Berühren Sie diese Funktionsschaltäche, um
zwischen den folgenden Funktionen zu wechseln:
▪Systemzeitanzeige
▪Timer
▪Stoppuhr
Detaillierte Informationen siehe folgenden Abschnitt
„Systemzeit, Timer, Stoppuhr“ auf Seite 33.
Taste Prozess starten Berühren Sie diese Taste, um den angewählten
Prozess zu starten.
Taste Aufwärmen Berühren Sie diese Taste, um den Aufwärmprozess
für das Heizbad zu starten.
Taste Prozess stoppen Berühren Sie diese Taste, um den laufenden Prozess
zu stoppen.
Soll-/Istwertanzeige
Prozessparameter
Angezeigt werden folgende Prozessparameter:
▪Siedetemperatur/AUTOaccurate-Temperatur
▪Kühlmitteltemperatur
▪Vakuumdruck
▪Rotationsgeschwindigkeit
▪Heizbadtemperatur
Hauptanzeige
Prozessvisualisierung
In der Hauptanzeige wird der laufende Prozessschritt
visualisiert.
