Heidolph Hei-VOLUME Distimatic Pro User manual

Betriebsanleitung
Operating instructions
Automatic
Evaporation

Originalbetriebsanleitung
Seite 6 – 73
Translation of the
original instructions
Page 79 – 146

Originalbetriebsanleitung

Inhalt
Einleitung
Zu diesem Dokument...................................................... 6
Typograsche Konventionen ................................................................ 6
Urheberschutz ................................................................................... 6
Allgemeine Hinweise
Hinweise zum Produkt..................................................... 7
Angewandte Richtlinien, Produktzertizierung ........................................ 7
Restrisiken ........................................................................................ 7
Bestimmungsgemäße Verwendung ....................................................... 7
Vernünftigerweise vorhersehbare Fehlanwendung................................... 7
Transport....................................................................... 8
Lagerung....................................................................... 8
Akklimatisierung............................................................. 8
Umgebungsbedingungen ................................................. 8
Sicherheit
Allgemeine Sicherheitshinweise ........................................ 9
Elektrische Sicherheit...................................................... 9
Betriebssicherheit........................................................... 9
Biogefährdung ..............................................................10
Besondere Hygienemaßnahmen für den Einsatz von
Laborgeräten in der Nahrungsmittel-, Kosmetik- und
Pharmaproduktion .........................................................10
Allgemeine Maßnahmen .................................................................... 10
Gerätespezische Maßnahmen........................................................... 11
Sonstige Regularien .......................................................11
Montage
Montage.......................................................................12
Gerätebeschreibung
Funktionsprinzip............................................................13

Mechanischer Aufbau .....................................................14
Frontseite Steuerbox mit Bedienpanel................................................. 14
Anschlüsse Rückseite Steuerbox ........................................................ 15

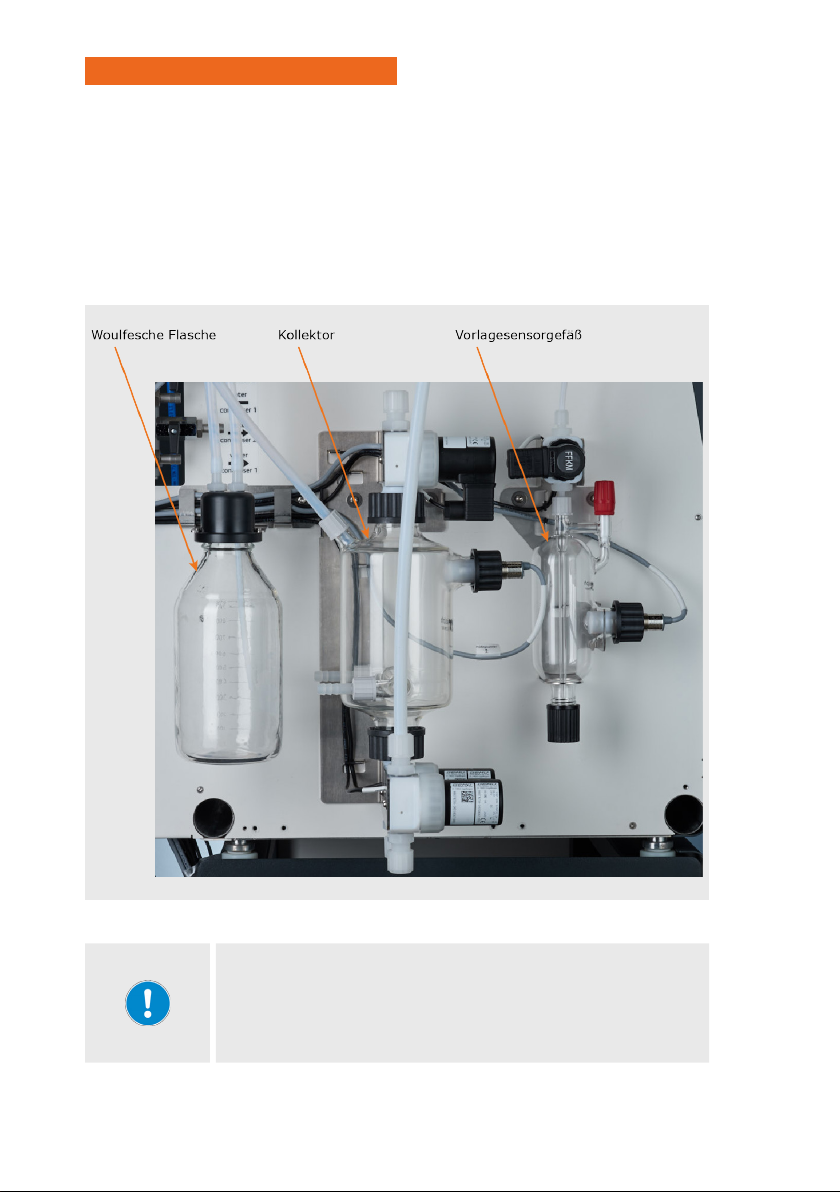

Glassatz ......................................................................................... 16
Bedienpanel .................................................................................... 17

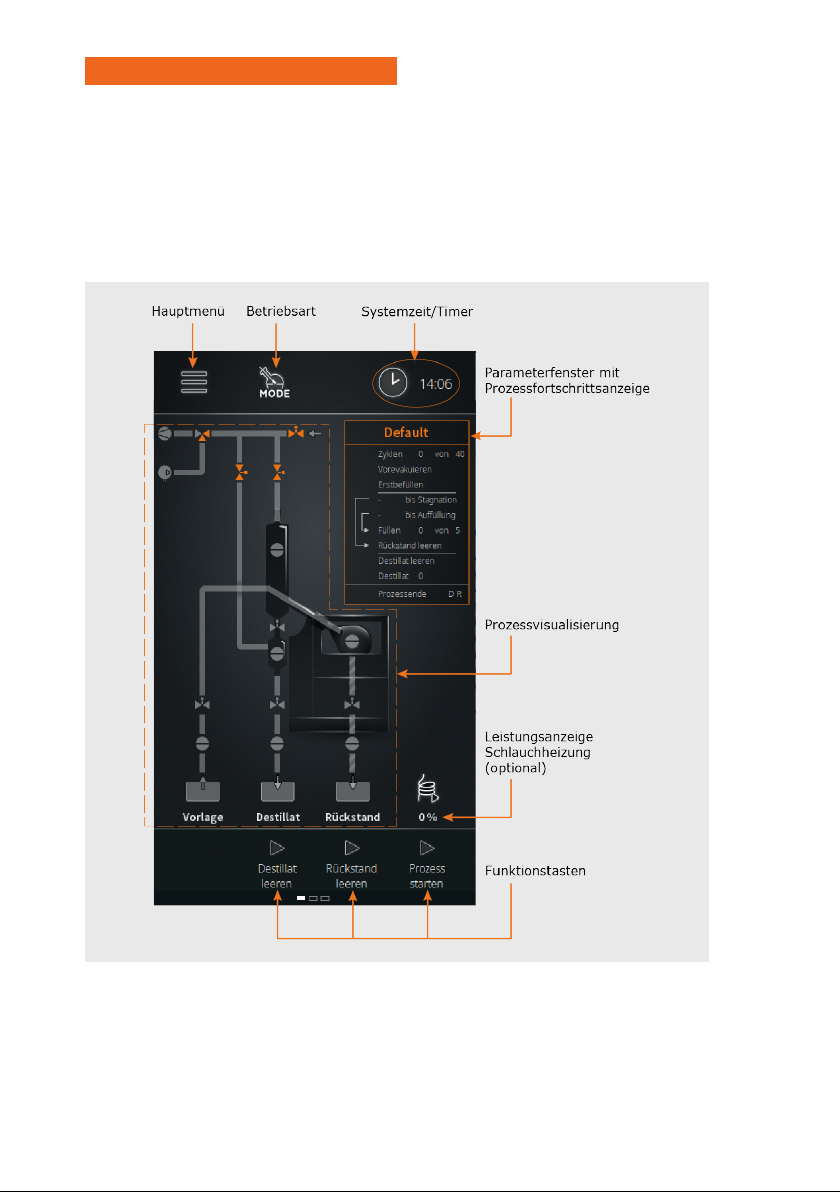

Aufbau der Benutzeroberäche........................................18
Bedien- und Anzeigeelemente............................................................ 19
Systemzeit/Timer-Einstellungen......................................................... 20
Farbcodierung ................................................................................. 21
Symboldarstellung ........................................................................... 21
Eingabetasten ................................................................................. 22
Benutzereingaben ............................................................................ 22
Inbetriebnahme
Inbetriebnahme ............................................................23
Gerät ein-/ausschalten ..................................................................... 23
Füllstandssensor kalibrieren .............................................................. 23
Erstbefüllung des Verdampfungskolbens.............................................. 26
Gerätekonguration ......................................................................... 27
Hauptmenü ..................................................................27
Menü Anwendungen.......................................................29
Menü Geräteeinstellungen ..............................................30
Bildschirmsperre.............................................................................. 31
Anzeigehelligkeit.............................................................................. 32
Füllstand kalibrieren ......................................................................... 32
Werkseinstellungen .......................................................................... 32
Benutzersprache auswählen............................................32
Formate auswählen........................................................33
Automatische Rückstandsabsaugung .................................................. 34
Verdampfertyp/Glassatz auswählen .................................................... 34
Datenaufzeichnung ........................................................35
Systemcheck ................................................................37
Ventile und Signalisierung testen ....................................................... 38
Überdrucktest durchführen................................................................ 39
Sicherheitsschalter testen ................................................................. 41

Bedienung
Betriebsart auswählen....................................................42
Sensormodus................................................................42
Parameter Sensormodus.................................................46
Parameter Hei-VAP........................................................................... 49
Datalogging .................................................................................... 49
Rezepturen ..................................................................................... 50
Rezeptliste ...................................................................................... 51
Zeitmodus ....................................................................52
Parameter Zeitmodus ....................................................................... 54
Spülmodus ...................................................................57
Parameter Spülmodus ...................................................................... 59
Manueller Modus ...........................................................62
Fehlerliste aufrufen........................................................64
Gerät auf Werkseinstellungen zurücksetzen.......................64
Systeminformation aufrufen............................................65
Firmware- und Softwareaktualisierung..............................65
Störungsbeseitigung
Störungsbeseitigung ......................................................66
Anhang
Technische Daten ..........................................................68
Lieferumfang ................................................................69
Geräteservice................................................................70
Allgemeine Reinigungshinweise.......................................................... 70
Reparaturen .................................................................................... 70
Wartung ......................................................................................... 71
Demontage ..................................................................................... 71
Entsorgung ..................................................................................... 71
Kontaktdaten Deutschland – Österreich – Schweiz .............72
Garantieerklärung..........................................................72
Unbedenklichkeitserklärung ............................................73

6
Einleitung
Einleitung
Zu diesem Dokument
Die vorliegende Betriebsanleitung beschreibt alle Funktionen und die Bedienung des
Automatikmoduls Hei-VOLUME Distimatic Pro. Die Betriebsanleitung ist als integraler
Lieferbestandteil zum beschriebenen Gerät zu betrachten.
Typograsche Konventionen
Im vorliegenden Dokument werden standardisierte Symbole, Signalwörter und
Hervorhebungen verwendet, um vor Gefahren zu warnen und um wichtige Hinweise
bzw. besondere Textinhalte kenntlich zu machen.
Symbol Signalwort / Erläuterung
Warnsymbole weisen in Kombination mit einem Signalwort auf
Gefahren hin:
GEFAHR
Hinweis auf eine unmittelbar gefährliche Situation. Bei
Nichtbeachtung drohen schwere Verletzungen bis hin zum Tod.
WARNUNG
Hinweis auf eine potenzielle Gefahr. Bei Nichtbeachtung drohen
schwere Verletzungen.
VORSICHT
Hinweis auf eine mögliche Gefährdung. Bei Nichtbeachtung drohen
Sachschäden und leichte bis mittelschwere Verletzungen.
Verbotszeichen weisen auf Handlungsweisen oder Situationen hin,
die zu unterlassen bzw. zu vermeiden sind.
Bei Nichtbeachtung drohen Personen- und/oder Sachschäden.
Gebotszeichen weisen auf wichtige und nützliche Informationen
zum Umgang mit einem Produkt hin.
Diese Informationen dienen der Sicherstellung der
Betriebssicherheit und dem Werterhalt des Produkts.
[GUI]
Bezeichnungen von Parametern, Anzeigetexte und
Gerätebeschriftungen werden im Fließtext und in Tabellen
typograsch hervorgehoben, um die Zuordnung am Gerät zu
erleichtern.
➜
Der Pfeil Kennzeichnet spezische (Handlungs-)Anweisungen, die
zur Sicherstellung der Betriebssicherheit beim Umgang mit dem
Produkt zu befolgen sind.
Urheberschutz
Das vorliegende Dokument ist urheberrechtlich geschützt und ausschließlich für die
Verwendung durch den Käufer des Produkts bestimmt.
Jedwede Überlassung an Dritte, Vervielfältigung in jeglicher Art und Form – auch
auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhalts sind ohne
schriftliche Genehmigung der Heidolph Instruments GmbH & Co. KG nicht gestattet.
Zuwiderhandlungen verpichten zu Schadenersatz.

7
Allgemeine Hinweise
Allgemeine Hinweise
Hinweise zum Produkt
Angewandte Richtlinien, Produktzertizierung
CE-Kennzeichnung
Das Gerät erfüllt alle Vorgaben der folgenden Richtlinien:
• Niederspannungsrichtlinie 2014/35/EU
• EMV-Richtlinie 2014/30/EU
Restrisiken
Das Gerät wurde nach dem – zum Zeitpunkt der Entwicklung – aktuellen Stand der
Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und herge-
stellt. Beim Aufbau und bei der Benutzung sowie bei Wartungs-, Reparatur- und
Reinigungsarbeiten gehen dennoch gewisse Restrisiken von beschriebenen Gerät aus.
Diese werden an entsprechender Stelle im vorliegenden Dokument ausgewiesen und
beschrieben.
Bestimmungsgemäße Verwendung
Das Automatikmodul Hei-VOLUME Distimatic Pro wurde speziell für die automatische
Befüllung und Entleerung von Heidolph Rotationsverdampfern entwickelt. Es handelt
sich um eine unvollständige Maschine im Sinne der Maschinenrichtlinie 2006/42/EG.
Die folgenden Prozesse können mit dem Automatikmodul gesteuert werden:
– Zudosierung eines Ausgangsstos
–Destillatentleerung
– Kondensatentleerung
– Rückstandsentleerung (optional)
Vernünftigerweise vorhersehbare Fehlanwendung
Für einen Einsatz unter Bedingungen oder zu Zwecken, die von der bestimmungs-
gemäßen Verwendung abweichen, sind ggf. zusätzliche Maßnahmen notwendig und/
oder spezische Richtlinien und Sicherheitsvorschriften zu beachten (siehe u.a.
Abschnitt „Besondere Hygienemaßnahmen für den Einsatz von Laborgeräten in der
Nahrungsmittel-, Kosmetik- und Pharmaproduktion“ auf Seite 10). Entsprechende
Erfordernisse sind vom Betreiber in jedem Einzelfall zu evaluieren und umzusetzen.
Die Einhaltung und Umsetzung aller einschlägigen Richtlinien und
Sicherheitsmaßnahmen für den jeweiligen Einsatzbereich liegt ausschließlich im
Verantwortungsbereich des Betreibers.
Sämtliche Risiken, die aus einer nicht bestimmungsgemäßen Verwendung resultieren,
trägt ausschließlich der Betreiber.
Das Gerät darf ausschließlich von autorisiertem und unterwiesenem Personal betrieben
werden. Die Schulung und Qualizierung des Bedienpersonals sowie die Sicherstellung
verantwortungsvollen Handelns beim Umgang mit dem Gerät liegen ausschließlich im
Verantwortungsbereich des Betreibers!

8
Allgemeine Hinweise
Transport
Vermeiden Sie beim Transport starke Erschütterungen und mechanische Belastungen,
die zu Schäden am Gerät führen können.
Bewahren Sie die Originalverpackung zur späteren Verwendung an einem trockenen
und geschützten Ort auf!
Lagerung
Lagern Sie das Gerät grundsätzlich in der Originalverpackung. Zum Schutz gegen
Schäden und unverhältnismäßige Materialalterung sollte das Gerät in möglichst
trockener, temperaturstabiler und staubfreier Umgebung gelagert werden.
Empfohlene Umgebungsbedingungen für die Lagerung:
• 5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
• 32 °C – 40 °C bei bis zu 50 % rel. Luftfeuchte
Akklimatisierung
Lassen Sie das Gerät nach jedem Transport und nach dem Einlagern unter kriti-
schen klimatischen Bedingungen (z.B. hohe Temperaturdierenz Außenbereich/
Innenraum) vor der Inbetriebnahme am Einsatzort für mindestens zwei Stunden
bei Raumtemperatur akklimatisieren, um eventuellen Schäden durch Betauung oder
Kondensation vorzubeugen. Verlängern Sie die Akklimatisierungsphase ggf. bei sehr
hohen Temperaturunterschieden.
Stellen Sie sämtliche Versorgungsanschlüsse (Spannungsversorgung, Verschlauchung)
grundsätzlich erst nach der Akklimatisierung des Geräts her!
Umgebungsbedingungen
Das Gerät darf nur im Innenbereich betrieben werden. Zulässige
Umgebungsbedingungen für den Betrieb:
• 5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
• 32 °C – 40 °C bei bis zu 50 % rel. Luftfeuchte
• Aufstellhöhe bis 2.000 über NN
Beim Einsatz in korrosiven Atmosphären kann sich die Lebensdauer des Geräts
abhängig von der Konzentration, der Dauer und der Häugkeit einer Exposition
verringern.
Das Gerät ist NICHT für den Einsatz im Außenbereich geeignet!
Das Gerät ist NICHT für den Einsatz in explosionsgefährdeten
Bereichen geeignet!

9
Sicherheit
Sicherheit
Allgemeine Sicherheitshinweise
➜Machen Sie sich vor der Inbetriebnahme und Nutzung des Geräts mit allen am
Einsatzort geltenden Sicherheitsvorschriften und Richtlinien für die Arbeitssicherheit
vertraut und beachten Sie diese zu jedem Zeitpunkt.
➜Betreiben Sie das Gerät nur, wenn es sich in technisch einwandfreiem Zustand
bendet. Stellen Sie insbesondere sicher, dass am Gerät selbst und ggf. an verbun-
denen Geräten sowie an den Versorgungsanschlüssen keine sichtbaren Schäden
feststellbar sind.
➜Wenden Sie sich im Falle fehlender oder missverständlicher Informationen zum
Gerät oder zur Arbeitssicherheit an die zuständige Sicherheitsfachkraft oder an
unseren technischen Service.
➜Verwenden Sie das Gerät nur im Sinne der Vorschriften zur bestimmungsgemäßen
Verwendung („Bestimmungsgemäße Verwendung“ auf Seite 7).
Elektrische Sicherheit
➜Stellen Sie vor dem Anschluss des Geräts an die Spannungsversorgung sicher, dass
die Spannungsangabe auf dem Typschild mit den Spezikationen des örtlichen
Netzanbieters übereinstimmt.
➜Stellen Sie sicher, dass die Netzsteckdose über eine Fehlerstrom-Schutzeinrichtung
(RCD) abgesichert ist.
➜Betreiben Sie das Gerät ausschließlich mit der mitgelieferten 3-poligen
Netzanschlussleitung (Phase, Neutral, Erde).
➜Stellen Sie vor jeder Inbetriebnahme sicher, dass weder das Gerät noch die
Netzanschlussleitung sichtbare Schäden aufweisen.
➜Lassen Sie Reparaturen und/oder Wartungsarbeiten am Gerät ausschließlich von
einer autorisierten Elektrofachkraft oder vom technischen Service der Fa. Heidolph
Instruments durchführen.
➜Schalten Sie das Gerät vor der Durchführung von Wartungs-, Reinigungs- oder
Reparaturarbeiten grundsätzlich AUS und trennen Sie das Gerät vom Netz.
Betriebssicherheit
➜Nehmen Sie keinesfalls eigenmächtige Änderungen oder Umbauten am Gerät vor!
➜Verwenden Sie ausschließlich originale bzw. ausdrücklich vom Hersteller
zugelassene Ersatz- und Zubehörteile!
➜Beheben Sie Störungen oder Fehler am Gerät sofort.
➜Setzen Sie das Gerät außer Betrieb und trennen Sie es von der Stromversorgung,
wenn eine Störungsbeseitigung oder Fehlerbehebung nicht unmittelbar möglich ist.
➜Beachten Sie alle sonstigen anwendbaren Regelwerke wie z.B. Labor- und
Arbeitsstättenrichtlinien, anerkannte Regeln der Sicherheitstechnik sowie besondere
örtliche Bestimmungen.
➜Beachten Sie alle relevanten allgemeinen und Sicherheitshinweise für die
angeschlossenen Peripheriegeräte (mitgelieferte Dokumentation beachten!).
Im Falle von Zuwiderhandlungen erlischt jeglicher Garantieanspruch
gegenüber Heidolph Instruments.
Für sämtliche Schäden, die aus eigenmächtigen Änderungen
oder Umbauten am Gerät, aus der Verwendung nicht zuge-
lassener oder nicht originaler Ersatz- und Zubehörteile bzw.
durch Missachtung der Sicherheits- und Gefahrenhinweise oder
der Handlungsanweisungen des Herstellers resultieren, haftet
ausschließlich der Betreiber!

10
Sicherheit
Biogefährdung
Bei der Verarbeitung biogefährdender Stoe sind geeignete Maßnahmen zur
Vermeidung von Gefahren für Personen und die Umwelt zu treen, hierzu zählen u.a.:
➜Unterweisung des Personals hinsichtlich der notwendigen Sicherheitsmaßnahmen.
➜Bereitstellung persönlicher Schutzausrüstung (PSA) und Unterweisung des
Personals im Umgang mit dieser.
➜Kennzeichnung des Geräts mit dem Warnsymbol für Biogefährdung:
Die Evaluierung entsprechender Maßnahmen wie z.B die Kennzeichnung eines gefähr-
deten Bereichs, deren Umsetzung und die Unterweisung des zuständigen Personals liegt
ausschließlich im Verantwortungsbereich des Betreibers!
Besondere Hygienemaßnahmen für den Einsatz von
Laborgeräten in der Nahrungsmittel-, Kosmetik- und
Pharmaproduktion
Bei einem Einsatz von Laborgeräten in den Produktionsprozessen der Nahrungsmittel-,
Kosmetik- oder pharmazeutischen Industrie sind vom Anwender besondere
Hygienemaßnahmen zu treen, um Probenverunreinigungen zu vermeiden und jegliche
Gefährdung für Mensch und Umwelt soweit als möglich zu minimieren.
Beachten Sie bitte die folgenden Herstellerempfehlungen:
Allgemeine Maßnahmen
➜Achten Sie auf eine saubere Arbeits- und Lagerumgebung beim Umgang mit Stoen
und Materialien.
➜Schulen Sie alle Mitarbeiter im Bereich Arbeitshygiene, dokumentieren Sie alle
Schulungsmaßnahmen und kontrollieren Sie die Umsetzung aller geforderten
Hygienemaßnahmen regelmäßig im laufenden Betrieb.
➜Nutzen Sie ein Hygiene-Kontrollkonzept wie z.B. das HACCP (Hazard Analysis and
Critical Control Points). Das HACCP umfasst die folgenden Kriterien:
– Gefahrenanalyse
– Ermittlung kritischer Kontrollpunkte
– Festlegung kritischer Grenzwerte
– Etablierung eines Systems zur Überwachung und Kontrolle der kritischen
Gefahrenbeherrschungspunkte (CCP)
– Korrekturmaßnahmen für nicht beherrschbare CCP
– Etablierung eines Systems zur Verizierung der Umsetzung aller Maßnahmen
des HACCP
– Etablierung eines Systems zur Dokumentation aller zugehörigen Verfahren und
Protokolle
Die Evaluierung der Anwendbarkeit der genannten Regelwerke liegt ausschließlich im
Verantwortungsbereich des Betreibers!

11
Sicherheit
Gerätespezische Maßnahmen
➜Reinigen Sie produktberührende Komponenten wie Glaskolben, Dichtungen,
Schläuche usw. regelmäßig im Autoklaven (sofern verfügbar bzw. möglich) oder
chemisch (z.B. mit Ethanol), um alle Oberächen zu Sterilisieren.
➜Achten Sie auch bei Produkten, die zur einmaligen Nutzung bestimmt sind, auf
ausreichende Reinheit.
➜Verwenden Sie keine oenen Behälter.
➜Vermeiden Sie Kontamination durch unbedachten Umgang mit belasteten Gefäßen,
Apparaturen oder Hilfsmitteln.
Kontakt
Für weiterführende Auskünfte steht Ihnen unsere Kundenbetreuung
jederzeit gerne zur Verfügung.
Tel.: [phone]
Mail: [email protected]
Sonstige Regularien
Neben den Hinweisen und Anweisungen aus dem vorliegenden Dokument sind alle
sonstigen anwendbaren Regelwerke wie z.B. Labor- und Arbeitsstättenrichtlinien,
Gefahrstoverordnungen, anerkannte Regeln der Sicherheitstechnik und der
Arbeitsmedizin sowie besondere örtliche Bestimmungen zwingend zu beachten!

12
Montage
Montage
Montage
Bei Bedarf bietet Heidolph einen professionellen Montagedienst für den mechanischen
Aufbau und die Installation des Geräts einschließlich aller mitgelieferten Komponenten
und einschließlich der Inbetriebnahme.
Die Mehrzahl der Sensoren und Ventile des Automatikmoduls
werden an die codierten Anschlussstecker auf der Rückseite der
Steuerbox gesteckt (Sensorkarten).
Durch die Codierung der Anschlussstecker werden alle Einheiten
automatisch erkannt und in der Geräte-Software zugewiesen!
Alle übrigen Einheiten müssen an die entsprechend gekenn-
zeichneten Anschlussbuchsen gesteckt werden. Eine detaillierte
Beschreibung aller Anschlüsse entnehmen Sie bitte der mitgelie-
ferten Montageanleitung.
Fehlerhafte oder nicht angeschlossene Einheiten werden im
Systemtest (integrierte Softwarefunktion) erkannt und angezeigt.
Die mitgelieferte Montageanleitung beschreibt alle Schritte zum fachgerechten
Anschluss aller Schläuche und Kabel zwischen der Steuerbox, den mitgelieferten
Komponenten (Behälter, Sensoren, Ventile, Glassatz) und dem Verdampfungssystem in
detaillierter Form!
VORSICHT: Materialschäden, Produktionsausfall
Durch unsachgemäße Systemverschlauchung und Verkabelung
sowie durch eigenmächtige Änderungen am Systemaufbau besteht
die Gefahr direkter und indirekter Sachschäden!
➜Folgen Sie bei der Systemverschlauchung und Verkabelung
allen Hinweisen und Anweisungen aus der mitgelieferten
Montageanleitung (Art.-Nr. 01-001-009-12-0).
➜Nehmen Sie keine eigenmächtigen Änderungen am Gerät, am
Systemaufbau, an der Systemverschlauchung oder an den
bestehenden Kabelverbindungen vor.
➜Wenden Sie sich im Bedarfsfall an den technischen Service des
Herstellers (siehe „Kontaktdaten Deutschland – Österreich –
Schweiz“ auf Seite 72).
Die Sicherstellung einer sach- und fachgerechten Montage und
Installation des Geräts und aller Zubehörteile liegt ausschließlich im
Verantwortungsbereich des Betreibers.
Im Falle der Zuwiderhandlung erlischt jeglicher Garantieanspruch
gegenüber Heidolph Instruments.
Für sämtliche Schäden, die aus eigenmächtigen Änderungen
oder Umbauten am Gerät, aus der Verwendung nicht zuge-
lassener oder nicht originaler Ersatz- und Zubehörteile bzw.
durch Missachtung der Sicherheits- und Gefahrenhinweise oder
der Handlungsanweisungen des Herstellers resultieren, haftet
ausschließlich der Betreiber!

13
Gerätebeschreibung
Gerätebeschreibung
Funktionsprinzip
Das Automatikmodul Hei-VOLUME Distimatic Pro wurde speziell für den Einsatz in
Kombination mit Rotationsverdampfern entwickelt. Das Automatikmodul ermöglicht das
automatisierte Befüllen und Entleeren des Systems im Dauerbetrieb.
Folgende Prozesse werden mit dem Automatikmodul Hei-VOLUME Distimatic Pro
gesteuert:
– Befüllen des Verdampfungskolbens.
–Entleerung des Destillats.
– Entleerung des Rückstands.
Folgende Betriebsarten stehen dem Anwender zur Verfügung:
–SENSORMODUS
Standardmodus für das automatisierte Befüllen und Entleeren im Dauerbetrieb
(siehe Abschnitt „Sensormodus“ auf Seite 42).
–ZEITMODUS
Der Zeitmodus dient speziell zur Verarbeitung von Medien, die klebrige
Rückstände bilden bzw. die zum Schäumen neigen (siehe Abschnitt „Zeitmodus“
auf Seite 52).
–SPÜLMODUS
Im Spülmodus können Zu- und Ableitungen mit einem Lösungsmittel zur
Reinigung gespült werden (siehe Abschnitt „Spülmodus“ auf Seite 57).
–MANUELLER MODUS
Im manuellen Modus kann der angeschlossene Rotationsverdampfer zur
Verarbeitung kleiner Mengen betrieben werden (siehe Abschnitt „Manueller
Modus“ auf Seite 62).
Im automatischen Betrieb (Sensor- und Zeitmodus) werden mithilfe des
Automatikmoduls das Destillat und – je nach Ausstattungsvariante (mit oder ohne
Rückstandsabsaugung) – der Rückstand mittels Überdruck aus dem Kollektor bzw. aus
dem Verdampfungskolben geleert. Destillat und Rückstand können per Tastendruck
auch manuell geleert werden. Der erforderliche Überdruck wird durch einen Kompressor
erzeugt, der in die Steuerbox des Automatikmoduls integriert ist.
Die Befüllung des Verdampfungskolbens aus dem Vorlagebehälter erfolgt durch den
Unterdruck im Rotationsverdampfersystem. Der erforderliche Unterdruck wird durch
eine externe Vakuumpumpe erzeugt.
Das Umschalten zwischen Kompressor (Überdruckbetrieb) und Vakuumpumpe
(Unterdruckbetrieb) erfolgt mithilfe eines Umschaltventils.

14
Gerätebeschreibung
Mechanischer Aufbau
Dieser Abschnitt bietet einen Überblick über den mechanischen Aufbau der Steuerbox
und des Bedienpanels des Automatikmoduls Hei-VOLUME Distimatic Pro. Die
weiteren Lieferbestandteile variieren je nach Ausstattungsvariante und werden in der
jeweils mitgelieferten Montageanleitung näher beschrieben.
Die Steuerbox besteht aus einem Stahlblechgehäuse in Schutzart IP 42 mit abnehm-
baren Seitenabdeckungen und einem abnehmbaren Bedienpanel.
In der Steuerbox benden sich die Hauptplatine, alle Funktionsmodule sowie der
Kompressor (ohne Abbildung) für die Erzeugung des notwendigen Überdrucks zum
Leeren des Rückstands und des Destillats.
Frontseite Steuerbox mit Bedienpanel

15
Gerätebeschreibung
Anschlüsse Rückseite Steuerbox
Die folgende Abbildung zeigt die Rückseite der Steuerbox mit Standard-Einsteckkarten
und optionalen Erweiterungskarten. Die tatsächliche Belegung ist abhängig vom
Bestellumfang!
Die Sensoren und Ventile des Systems werden an die codierten Anschlussbuchsen
der Sensorkarten gesteckt. Durch die Codierung der Anschlussbuchsen werden alle
Einheiten automatisch erkannt und in der Geräte-Software zugewiesen.
Beachten Sie im Übrigen die Kennzeichnung der vorhandenen Anschlussbuchsen
und alle Informationen zum Austausch bestehender bzw. zur Montage optionaler
Erweiterungskarten in der mitgelieferten Montageanleitung (Art.-Nr. 01-001-009-12-0)
bzw. in der mitgelieferten Baugruppendokumentation!

16
Gerätebeschreibung
Glassatz
Der Einsatz des Automatikmoduls Hei-VOLUME Distimatic Pro erfordert einen spezi-
ellen Glassatz bestehend aus Woulfescher Flasche, Kollektor- und Vorlagesensorgefäß.
Der erforderliche Glassatz ist im Lieferumfang enthalten, siehe Abschnitt „Lieferumfang“
auf Seite 69. bzw. Lieferdokumente.
Die folgende Abbildung zeigt die Maximalausstattung mit Woulfescher Flasche, Kollektor
und Vorlagesensorgefäß einschließlich aller Ventile und Sensoren, komplett montiert am
Gehäuse eines Rotationsverdampfers:
Beachten Sie bei der Umrüstung eines bestehenden Systems bzw.
bei der Eigenmontage des Glassatzes bestehend aus Woulfescher
Flasche, Kollektor und Vorlagesensorgefäß die in der mitgelie-
ferten Montageanleitung (Art.-Nr. 01-001-009-12-0) enthaltenen
Anweisungen und Hinweise sowie die Anweisungen und Hinweise im
Abschnitt „Montage“ auf Seite 12 dieser Betriebsanleitung.

17
Gerätebeschreibung
Bedienpanel
Die folgende Abbildung zeigt das abnehmbare Bedienpanel des Automatikmoduls
Hei-VOLUME Distimatic Pro. Die Bedienelemente des zentralen Displays sind
berührungssensitiv (Touchscreen) und können per Finger oder mit einem geeigneten
Eingabestift bedient werden.
VORSICHT: Schäden am Bedienpanel
Spitze oder scharfkantige Gegenstände können die Oberäche des
Displays am Bedienpanel beschädigen!
➜Berühren Sie das Display zum Bedienen der Gerätefunktionen
ausschließlich mit den Fingerspitzen oder einem speziellen
Eingabestift mit Soft-Touch-Spitze.

18
Gerätebeschreibung
Aufbau der Benutzeroberäche
Alle Gerätefunktionen werden über das integrierte Bedienpanel und die grasche
Benutzeroberäche gesteuert.
Nach dem Einschalten des Geräts und dem Initialisieren der Gerätesteuerung erscheint
auf dem Display das Startfenster des zuletzt aktiven Betriebsmodus (im Beispiel:
Sensormodus):
Vom Startfenster aus erfolgen der Zugri auf das Hauptmenü, die Direktauswahl
eines Betriebsmodus sowie die Auswahl der Zeitanzeige, siehe auch „Bedien- und
Anzeigeelemente“ auf Seite 19.
Über die Funktionstasten in der Fußzeile können Destillat und Rückstand geleert und
der Prozess direkt gestartet werden.

19
Gerätebeschreibung
Bedien- und Anzeigeelemente
Bedienelement Funktion
Funktionsschaltäche
Hauptmenü
Berühren Sie diese Funktionsschaltäche, um das
Hauptmenü mit folgenden Optionen zu önen:
▪Anwendungen  Betriebsmodus
▪Einstellungen Systemparameter
▪Sprachen  Menüsprache
▪Formate  Systemkonguration und Anzeige-
formate
▪Datalogging  Datenaufzeichnung
▪Systemcheck  vollständige Systemprüfung
▪Fehlerliste  Fehlerliste aufrufen
▪Info Systeminfo aufrufen
Funktionsschaltäche
Mode
Berühren Sie diese Funktionsschaltäche, um
das Untermenü Anwendungen direkt zu önen.
Verfügbare Betriebsmodi:
▪Sensormodus
▪Zeitmodus
▪Spülmodus
▪Manueller Modus
Funktionsschaltäche
Systemzeit/Timer
Berühren Sie diese Funktionsschaltäche, um
zwischen den folgenden Funktionen zu wechseln:
▪Systemzeitanzeige
▪Timer
▪Stoppuhr
Detaillierte Informationen siehe folgenden Abschnitt
„Systemzeit/Timer-Einstellungen“ auf Seite 20.
Taste Destillat leeren
Berühren Sie diese Taste, um das Destillat aus dem
Kollektor zu entleeren  nur wenn kein Prozess aktiv
ist!
Durch das Betätigen dieser Taste werden die Ventile
V2 und in der Folge V4 geönet, siehe Abschnitt
„Funktionsprinzip“ auf Seite 13.
Taste Rückstand leeren
Berühren Sie diese Taste, um den Rückstand aus
dem Verdampfungskolben zu entleeren nur wenn
kein Prozess aktiv ist!
Durch das Betätigen dieser Taste wird das Ventil V3
geönet, siehe Abschnitt „Funktionsprinzip“ auf Seite
13.
Taste Prozess starten Berühren Sie diese Taste, um den angewählten
Prozess zu starten.
Anzeigefenster Default In diesem Anzeigefeld wird der Fortschritt der
einzelnen Prozessschritte visualisiert.
Hauptanzeige
Prozessvisualisierung In der Hauptanzeige wird der laufende Prozessschritt visualisiert.
Drück-Drehrad links
▪LED-Ring aus  kurz drücken für Prozessstart
▪LED-Ring ein  lang drücken für Prozessstopp
▪LED-Farbe zeigt Prozessstatus an:
grün  Überdruck, blau  Unterdruck,
weiß  belüften & Atmosphärendruck
