Heidolph MR Hei-Standard User manual

MR Hei-Standard
Betriebsanleitung
Instruction Manual
Mode d’Emploi
Instrucciones de
Empleo
Instruzioni per l’uso

2

D DEUTSCH Seite 3 - 19
E ENGLISH page 20 - 36
F FRANCAISE page 37 - 54
ES ESPAÑOL página 55 - 72
I ITALIANO pagina 73 - 90

3
D
INHALT
LIEFERUMFANG ................................................................................................................4
ALLGEMEINE HINWEISE...................................................................................................4
SICHERHEITSHINWEISE...................................................................................................5
BESTIMMUNGSGEMÄßE VERWENDUNG .......................................................................6
SICHERHEITSEINRICHTUNG AM GERÄT........................................................................6
AUFBAU UND INBETRIEBNAHME ...................................................................................6
1Auspacken ................................................................................................................6
2Aufstellen des Gerätes..............................................................................................6
3Elektrischer Anschluß ...............................................................................................7
4Anschluß des elektronischen Kontaktthermometers Hei-Con ...................................7
5Anschluß eines Kontaktthermometers nach DIN 12878............................................8
6Aufbau mit Badaufsatz..............................................................................................9
BETRIEB...........................................................................................................................10
7Gerät einschalten....................................................................................................10
8Einstellen der Rührerdrehzahl.................................................................................10
9Temperieren ohne externes Kontaktthermometer...................................................11
10 Temperieren mit Temperaturregler Hei-Con oder Kontaktthermometer..................12
REINIGUNG UND WARTUNG ..........................................................................................12
DEMONTAGE, TRANSPORT UND LAGERUNG .............................................................13
ENTSORGUNG .................................................................................................................13
STÖRUNGEN UND DEREN BESEITIGUNG ....................................................................13
ERSATZTEILE UND ZUBEHÖR.......................................................................................14
TECHNISCHE DATEN ......................................................................................................15
GARANTIE, HAFTUNG UND URHEBERRECHTE ..........................................................16
FRAGEN REPARATUREN ...............................................................................................17
UNBEDENKLICHKEITSBESCHEINIGUNG….….……………………………………………18
ANGEWANDTE NORMEN UND VORSCHRIFTEN..........................................................19

4
D
LIEFERUMFANG
Bezeichnung Menge Bestellnummer
230 V / 50/60 Hz
Bestellnummer
115 V / 60 Hz
Hei-Standard 1 505-20000-00 505-20000-01
Betriebsanleitung 1 01-005-004-62 01-005-004-62
Geräteanschlußleitung 1 14-007-003-81 14-007-003-89
ALLGEMEINE HINWEISE
Lesen Sie die Betriebsanleitung bitte gründlich und aufmerksam und
sorgen Sie dafür, daß jeder Betreiber des Gerätes vor Inbetriebnahme die
Betriebsanleitung sorgfältig gelesen hat.
Bitte bewahren Sie die Betriebsanleitung an einem für jedermann
zugänglichen Ort auf.
Die Geräte sind standardmäßig mit einem EURO- Stecker (DIN 49441
CEE 7/VII 10/ 16 A 250 V) versehen.
Für Nordamerika mit einem US.NORM Stecker (NEMA Pub.No.WDI.1961
ASA C 73.1 . 1961 Seite 8 15A 125V).
Falls Sie das Gerät in einem Land mit anderem Stecker-System betreiben
möchten, müssen Sie einen zugelassenen Adapter verwenden oder der
mitgelieferte Stecker muß durch einen Fachmann ausgewechselt und
durch einen für dieses Netz passenden und zugelassenen Stecker ersetzt
werden.
Bei Lieferung ist das Gerät geerdet. Beim Auswechseln des
Originalsteckers achten Sie bitte unbedingt darauf, daß der Schutzleiter
am neuen Stecker angeschlossen wird!

5
D
SICHERHEITSHINWEISE
Beachten Sie alle im Labor geltenden Sicherheits- und
Unfallverhütungsvorschriften!
Äußerste Vorsicht beim Umgang mit leicht entzündlichen Medien.
Beachten Sie die Sicherheitsdatenblätter.
Achten Sie vor der Verbindung des Gerätes mit dem Stromnetz darauf, daß
die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
Schalten Sie den Wippschalter aus, wenn das Gerät nicht in Betrieb ist,
bzw. bevor es vom Netz genommen wird.
#Reparaturen dürfen nur von einem von Heidolph Instruments autorisierten
Fachmann ausgeführt werden.
Vorsicht bei der Anwendung in der Nähe von leicht entzündlichen und
explosiven Stoffen.
Das Gerät ist nicht explosionsgeschützt.
Bitte schließen Sie das Gerät nur an eine geerdete Netzsteckdose an.
Achtung! Verbrennungsgefahr beim Betrieb der Heizplatte über 50 °C.
Heizplatte, Gefäß und Flüssigkeit nicht berühren.
Achtung!
Stellen Sie beim Heizen von brennbaren Proben aus Sicherheitsgründen
die Solltemperatur der Heizplatte mindestens 25°C niedriger als den
Flammpunkt der Probe ein.
Achtung!
Beachten Sie die Auswirkungen durch das Magnetfeld auf z.B.
Herzschrittmacher oder Datenträger
Bitte achten Sie auf sicheren Stand des Gerätes.

6
D
BESTIMMUNGSGEMÄßE VERWENDUNG
Der MR Hei-Standard ist ein Sicherheitsmagnetrührer mit Heizung, geeignet für den
unüberwachten Betrieb. Sein bestimmungsgemäßer Einsatzort befindet sich z.B. in
chemischen und biologischen Laboratorien der Industrie sowie den entsprechenden
universitären Einrichtungen, als auch in Schulen oder Apotheken.
Das Gerät temperiert Substanzproben und/oder durchmischt diese durch die Bewegung
eines mittels magnetischer Kopplung geführten Magnetrührstäbchens in einem Gefäß.
Die Grundvoraussetzung für den dauerhaften Einsatz des Hei-Standard ist die Einhaltung
der maximal zulässigen Umgebungsbedingungen (Temperatur und Feuchtigkeit) sowie
eine korrosionsfreie Atmosphäre.
SICHERHEITSEINRICHTUNG AM GERÄT
Funktion der Sicherheitsabschaltung:
In der Heizplatte sind 2 unabhängige Temperaturmeßfühler. Einer dient der
prozessorgesteuerten Regelung der Heizplatte. Der Zweite dient dem analogen allpolig
abschaltenden Sicherheitskreis.
Kriterien der Sicherheitsabschaltung:
¾Die eingestellte Heizplattentemperatur (Sollwert) wird um 25°C überschritten
¾Die gemessene Heizplattentemperatur (Istwert) ist größer 360°C
¾Fühlerbruch oder -kurzschluss im Temperaturfühler des Sicherheitskreises
¾Fühlerbruch oder -kurzschluss im Temperaturfühler des Regelkreises
¾Der µController wird im Programmablauf gestört
AUFBAU UND INBETRIEBNAHME
1 Auspacken
Bitte packen Sie das Gerät sorgfältig aus. Achten Sie auf mögliche Beschädigungen und
melden Sie Schäden oder fehlende Teile unverzüglich dem Lieferanten.
2 Aufstellen des Gerätes
Bitte stellen Sie das Gerät auf einer stabilen, waagerechten Oberfläche auf. Sorgen Sie für
ausreichend Platz um das Gerät.

7
D
3 Elektrischer Anschluß
Prüfen Sie vor dem Anschluß
an das Stromnetz, dass der
Wippschalter (A) auf „0“ steht.
Stecken Sie die Geräteanschlußleitung an der
Rückseite in die dafür vorgesehene
Buchse (H). Stecken Sie dann die Leitung in
die Stromsteckdose.
4 Anschluß des elektronischen Kontaktthermometers Hei-Con
Mit dem Hei-Con und Hei-Con G wird zusätzlich
zur Temperatur der Heizplatte die Temperatur
im Medium geregelt.
Der Anschluß des Hei-Con erfolgt an der
vorgesehenen Buchse (I) an der Rückseite des
Gerätes. Näheres hierzu erfahren Sie aus den
Beschreibungen in der Betriebsanleitung des
Hei-Con.
Faustregel:
Stellen Sie die Temperatur an der Heizplatte auf das 1½ bis 4-fache der
gewünschten Set-Temperatur am Hei-Con. Dies berücksichtigt den
Wärmeverlust zwischen Heizplatte und Medium.

8
D
5 Anschluß eines Kontaktthermometers nach DIN 12878
Mit einem Kontaktthermometer wird zusätzlich zur Temperatur der Heizplatte die
Temperatur im Medium geregelt.
Hinweis:
Bei Betrieb des Gerätes mit Kontaktthermometer empfehlen wir Ihnen
grundsätzlich die Verwendung eines Sicherheitskontaktthermometers.
Anschlußbelegung Sicherheitskontakt-
thermometer nach DIN 12878
Am Kontaktthermometer ist ein
Diodenstecker nach DIN 41524, 4 polig,
anzubringen. Die Belegung der Pins ist aus
der Zeichnung oben ersichtlich.
Anschlußbelegung Kontaktthermometer
ohne Glasbruchsicherung
Wenn Sie ein Kontaktthermometer ohne
Glasbruchsicherung verwenden, ist eine
Brücke zwischen Pin 5 und Pin 3 zu
schalten.
Der Anschluß des Kontaktthermometers erfolgt an der vorgesehenen Buchse (I) an der
Rückseite des Gerätes. Hierzu den Brückenstecker (J) entfernen.

9
D
Zur Befestigung eines Kontaktthermometers oder eines
Hei-Con bieten wir folgendes Zubehör:
X: Halterung für Thermometer bzw. Temperaturfühler
(Best.Nr.:509-67000-00)
Y: Haltestab (Best.Nr.:509-81000-00)
Z: Hei-Con (Best.Nr.:509-88000-00) oder
Hei-Con-G (Best.Nr.:509-88100-00)
6 Aufbau mit Badaufsatz
Wenn Sie das Gerät mit einem Badaufsatz
(s. Zubehör) verwenden, achten Sie bitte
darauf, daß der Fixierrand des
Badaufsatzes sicher über die Heizplatte
greift.
Bei Betrieb mit dem Badaufsatz 4 Liter
können Sie den Temperaturmeßfühler mit
dem speziellen Haltestab für Badaufsatz 4
Liter (Best. Nr. 509-97000-00) wie im Bild
dargestellt (W) befestigen.

10
D
BETRIEB

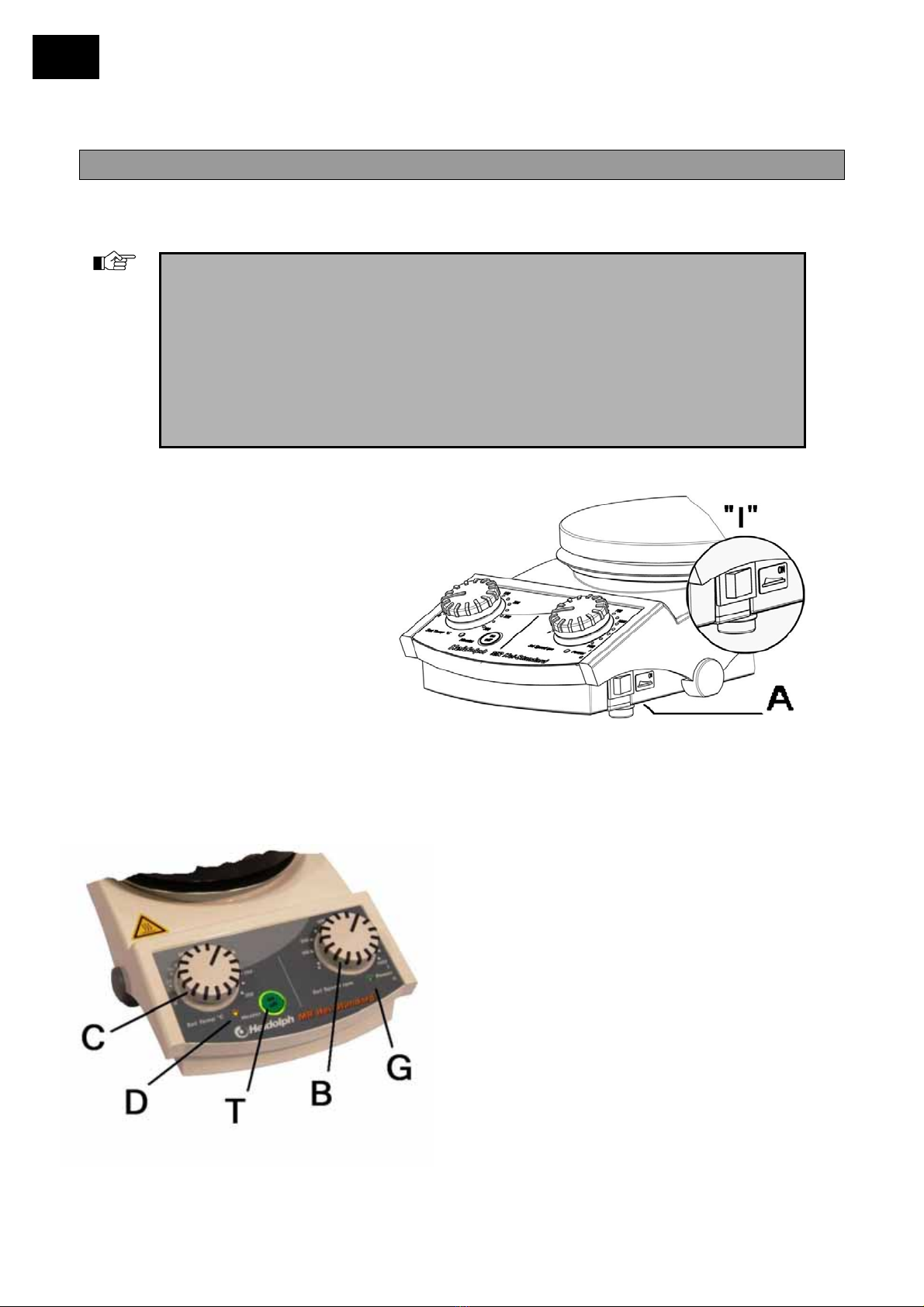

7 Gerät einschalten
Achtung:
Rühren startet sofort nach dem Einschalten entsprechend der
Einstellung an dem Drehknopf (B) .
Rührfisch dreht sofort los!
Spritzgefahr
Vor dem Einschalten Drehknopf (C) und (B) auf Linksanschlag stellen.
Schalten Sie das Gerät am
Wippschalter (A) an der rechten
Seite des Gehäuses ein. Die grüne
Power-LED (G) am Frontpanel
leuchtet.
8 Einstellen der Rührerdrehzahl
Die gewünschte Drehzahl wird mit Hilfe des
Drehknopfes (B) entsprechend der Skala
eingestellt.
Ab einer eingestellten Solldrehzahl von
100 U/min beginnt der Motor zu drehen.

11
D
9 Temperieren ohne externes Kontaktthermometer
Mit dem Drehknopf (C) wird die gewünschte Set-Temperatur für die Heizplatte eingestellt.
Die Temperatur kann zwischen Raumtemperatur und 300°C entsprechend der Skala
gewählt werden. Die Heizfunktion wird aktiviert durch das Drücken der Heatertaste (T). Bei
aktiver Heizfunktion leuchtet der grüne Ring um die Heatertaste (T).
Die LED (D) leuchtet, wenn geheizt wird.
Hinweis:
Brückenstecker (J) muß gesteckt sein, sonst heizt das Gerät nicht.
Hinweis zur Einstellung der Heizplattentemperatur:
Bedingt durch den Wärmeübertragungswiderstand der
unterschiedlichen Rührgefäße, der zu erhitzenden Menge und dem
Wärmeverlust durch Abstrahlung, wird sich im Rührgefäß immer eine
niedrigere Temperatur einstellen, als die eingestellte Heizplatten-
temperatur.
Als Faustregel kann gelten: die eingestellte Temperatur sollte etwa das
1½ bis 4-fache der gewünschten Temperatur des Mediums betragen.
Dabei sollte dieser Wert um so höher liegen, je größer die spezifische
Wärmekapazität, das Volumen und die gewünschte Temperatur des
Mediums sind.
Hinweis
Je höher die Heizplattentemperatur eingestellt wird,
um so kürzer ist die Aufheizzeit.

12
D
10 Temperieren mit Temperaturregler Hei-Con oder Kontaktthermometer
Schliessen Sie das Kontaktthermometer gemäß der Beschreibung unter „Aufbau und
Inbetriebnahme“ an. Stellen Sie die gewünschte Temperatur am Hei-Con oder
Kontaktthermometer ein. Stellen Sie nun, wie unter Kap. 9 beschrieben, die
Heizplattentemperatur ein und aktivieren Sie die Heizplattenfunktion.
Hinweis zur Aufheizgeschwindigkeit:
Je höher die Heizplattentemperatur eingestellt wird, umso schneller ist
die Aufheizzeit. Hohe Differenzen zwischen eingestellter
Heizplattentemperatur und eingestellter Solltemperatur am
Temperaturregler Hei-Con oder Kontaktthermometer können zum
Überschwingen der Temperatur führen. Ist dieses Überschwingen nicht
erwünscht, muss die Heizplattentemperatur niedriger eingestellt werden.
Dies führt zu einer verlängerten Aufheizzeit.
REINIGUNG UND WARTUNG
Zur Reinigung können Sie das Gehäuse und die Oberfläche des Gerätes mit einem
feuchten Tuch (milde Seifenlauge) abwischen.
Hinweis
Verwenden Sie auf keinen Fall Chlorbleiche, auf Chlorbasis aufbauende
Putzmittel, Scheuermittel, Ammoniak, Putzwolle oder Reinigungsmittel
mit metallischen Bestandteilen. Die Oberfläche des Gerätes kann
dadurch beschädigt werden.
Das Gerät ist wartungsfrei. Eine eventuell notwendige Reparatur ist unbedingt durch einen
von Heidolph Instruments autorisierten Fachmann auszuführen. Wenden Sie sich hierzu
an Ihren Heidolph Instruments Händler oder eine Vertretung von Heidolph Instruments
(siehe Seite 17).
Vorsicht
Vor dem Öffnen des Gerätes unbedingt Netzstecker ziehen.

13
D
DEMONTAGE, TRANSPORT UND LAGERUNG
Abbau
Bitte schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.
Transport und Lagerung
1. Das Gerät und seine Teile lagern Sie am besten in der Originalverpackung, oder
in einem anderen geeigneten Behälter, um Schäden während eines Transportes
zu vermeiden. Die Verpackung verschließen Sie am besten mit Klebestreifen.
2. Bewahren Sie das Gerät an einem trockenen Ort auf.
Vorsicht
Bitte vermeiden Sie beim Transport des Gerätes Stöße und
Erschütterungen
ENTSORGUNG
Bitte entsorgen Sie Altgeräte bzw. defekte Geräteteile fachgerecht bei einer Sammelstelle.
Trennen Sie bitte auch das Altmaterial in Metall, Glas, Kunststoff usw.
Auch das Verpackungsmaterial sollte umweltgerecht (Materialtrennung) entsorgt werden.
STÖRUNGEN UND DEREN BESEITIGUNG
1. Power-LED (G) leuchtet nicht: Stromversorgung und Netzleitung überprüfen
2. Keine Rührfunktion:
– Kein Magnetrührstäbchen im Rührbehälter
– Drehzahlregelknopf (B) steht auf „0“
3. Keine Heizfunktion:
– Brückenstecker (J) nicht gesteckt
– Hei-Con oder Kontaktthermometer nicht angesteckt
– Hei-Con oder Kontaktthermometer defekt (Fühlerbruch)
– Heizung nicht aktiviert ( Ring um Heatertaste leuchtet nicht ), Heatertaste
drücken
– Maximaltemperaturbegrenzer der Heizplatte hat angesprochen (Heizplatte
abkühlen lassen)
4. Am Kontaktthermometer oder Hei-Con eingestellte Temperatur wird im
Medium nicht erreicht: Heizplattentemperatur nicht hoch genug eingestellt.

14
D
5. Fehlermeldung durch schnelles Blinken der grünen Power-LED (G).
Ursache ist ein interner Defekt, wenden Sie sich bitte an Heidolph Instruments.
6. Fehlermeldung durch langsames Blinken der grünen Power-LED (G).
Ursache ist das Überschreiten der Sicherheitstemperatur, wenden Sie sich
bitte an Heidolph Instruments.
Im Fehlerfall wird die Heizung ausgeschaltet. Die Rücksetzung kann durch das
Ausschalten des Gerätes oder eine Unterbrechung der Stromversorgung erfolgen
(mindestens 10sec).
ERSATZTEILE UND ZUBEHÖR
Zubehör (optional)
Bezeichnung Bestellnummer
Temperaturregler Hei-Con 509-88000-00
Temperaturregler Hei-Con-G 509-88100-00
Badaufsatz 1 Liter - für Öl bis 250 °C 504-93000-00
Badaufsatz 1 Liter PTFE beschichtet - für Wasser bis 100 °C 504-93100-00
Badaufsatz 2 Liter - für Öl bis 250 °C 504-92000-00
Badaufsatz 2 Liter PTFE beschichtet - für Wasser bis 100 °C 504-92100-00
Badaufsatz 4 Liter - für Öl bis 250 °C 504-91000-00
Badaufsatz 4 Liter PTFE beschichtet - für Wasser bis 100 °C 504-91100-00
Kalottenaufsatz für 1 Liter Rundkolben 504-94000-00
Haltestab, rostfreier Stahl 1.4305 (V2A) 509-81000-00
Haltestab, rostfreier Stahl 1.4305 (V2A) (für 4 Liter Badaufsatz) 509-97000-00
Halterung für Temperaturmeßfühler 509-67000-00
Magnetrührstäbchen-Set (3 Stück), zylindrisch mit PTFE-ummantelt 509-56000-00
Silikonabdeckung MR-Hei-Standard 23-07-06-05-63
Heizbadflüssigkeit RT - 240°C 515-31000-00
DrySyn MULTI Komplettset 3 x 25/50/100ml Einsätze 505-91900-00
DrySyn MULTI-M Komplettset 3x 100/250ml Einsätze 505-92600-00
DrySyn 3-fach-Klemme für MULTI 505-91090-00
DrySyn 3-fach-Klemme für MULTI-M 505-92090-00
DrySyn Multi Sicherheitsgriff 505-91091-00
Halterung MR Hei 509-96000-00

15
D
TECHNISCHE DATEN
MR Hei-Standard
Heizplattenmaterial Siluminkeramik
Abmaße Platte Ø145mm
Heizungsregelung elektronisch
Heizleistung 800W (*)
Temperaturbereich Heizplatte 20 – 300°C
Temperaturbereich Medium bis zu 250°C
Einstellgenauigkeit
Temperatur +/- 1K
Sensoranschluss EKT Hei-Con
Regelgenauigkeit Medium mit
Sensor +/- 1K
Regelgenauigkeit Heizplatte +/- 5K
Drehzahl 1/min 100 - 1.400
Drehzahlgenauigkeit +/- 2%
Max. Rührmenge (Wasser) 20Liter
Leistungsaufnahme 820W(**)
Sicherheitskreis (Heizplatte) 25°C über HP-Temperatur
Zul. Umgebungstemperatur 0 - 40°C
Zul. relative Feuchtigkeit 80%
Gewicht 2,9 kg
Abmessungen (TxBxH) 277x173x94
Schutzart IP32
115 Volt-Geräte: (*) 600W, (**) 620W

16
D
GARANTIE, HAFTUNG UND URHEBERRECHTE
Garantie
Die Firma Heidolph Instruments gewährt Ihnen auf die hier beschriebenen Produkte
(ausgenommen Glas- und Verschleißteile) eine Garantie von drei Jahren, wenn Sie sich
mit beiliegender Garantiekarte oder per Internet registrieren (www.heidolph.com). Die
Garantie beginnt mit der Registrierung. Ohne Registrierung hat die Seriennummer des
Gerätes Gültigkeit.
Diese Garantie umfasst Material- und Herstellungsfehler. Transportschäden sind
ausgeschlossen.
Im Falle eines Garantieanspruchs benachrichtigen Sie bitte Heidolph Instruments (Tel.:
(+49) 9122 - 9920-69) oder Ihren Heidolph Instruments Händler. Wenn es sich um einen
Material- oder Herstellungsfehler handelt, wird Ihnen im Rahmen der Garantie das Gerät
kostenfrei repariert oder ersetzt.
Für Schäden durch unsachgemäße Behandlung kann von der Firma Heidolph Instruments
keine Garantie übernommen werden.
Eine Änderung dieser Garantieerklärung bedarf in jedem Fall einer schriftlichen
Bestätigung durch die Firma Heidolph Instruments.
Haftungsausschluß
Für Schäden durch unsachgemäße Behandlung und Verwendung kann von der Firma
Heidolph Instruments keine Haftung übernommen werden. Folgeschäden sind von der
Haftung ausgeschlossen.
Urheberrecht
Das Urheberrecht (Copyright) für alle Bilder und Texte in dieser Betriebsanleitung liegt bei
Heidolph Instruments.

17
D
FRAGEN REPARATUREN
Haben Sie nach dem Lesen der Betriebsanleitung noch Fragen zu Installation, Betrieb
oder Wartung, wenden Sie sich bitte an die im folgenden genannte Adresse:
Bei Reparaturen wenden Sie sich bitte vorab telefonisch an Heidolph Instruments direkt
(Tel.: (+49) 9122 - 9920-69) oder an Ihren autorisierten Heidolph Instruments Händler.
Hinweis:
Bitte senden Sie Geräte ausschließlich nach vorheriger Rücksprache an
diese Anschrift:
Heidolph Instruments GmbH & Co. KG
Vertrieb Labortechnik
Walpersdorfer Str. 12
D-91126 Schwabach / Deutschland
Tel.: +49 – 9122 - 9920-69
Fax: +49 – 9122 - 9920-65
E-Mail: [email protected]
Sicherheitshinweis
Bitte sorgen Sie bei der Anlieferung von Reparaturgeräten, die mit
gefährlichen Arbeitsstoffen in Berührung gekommen sind für:
- Möglichst genaue Stoffangaben des entsprechenden Mediums
- Schutzmaßnahmen zum sicheren Umgang für unser Annahme-
und Wartungspersonal.
- Kennzeichnung der Verpackung gemäß der
Gefahrenstoffverordnung

18
D
UNBEDENKLICHKEITSERKLÄRUNG
Diese Erklärung im Reparaturfall kopieren, ausfüllen und an Heidolph Instruments GmbH & Co KG senden /
faxen.
1. Angaben zum Gerät
Typenbezeichnung
Seriennummer
Einsendungsgrund
2. Wurde das Gerät gereinigt, ggf.
dekontaminiert / desinfiziert?
Ja Nein
3. Befindet sich das Gerät in einem
Zustand, der keine gesundheitlichen
Risiken für das Reparaturpersonal
darstellt?
Ja Nein
Wenn nein, mit welchen Substanzen
kam das Gerät in Berührung?
4. Angaben zum Einsender
Name / Vorname
Firma
Abteilung
Straße
PLZ / Stadt
Land
Telefon
E-Mail
5. Rechtsverbindliche Erklärung Dem Auftraggeber ist bekannt, dass
er gegenüber dem Auftragnehmer
für Schäden, die durch
unvollständige und nicht korrekte
Angaben entstehen, haftet.
Datum
Unterschrift
