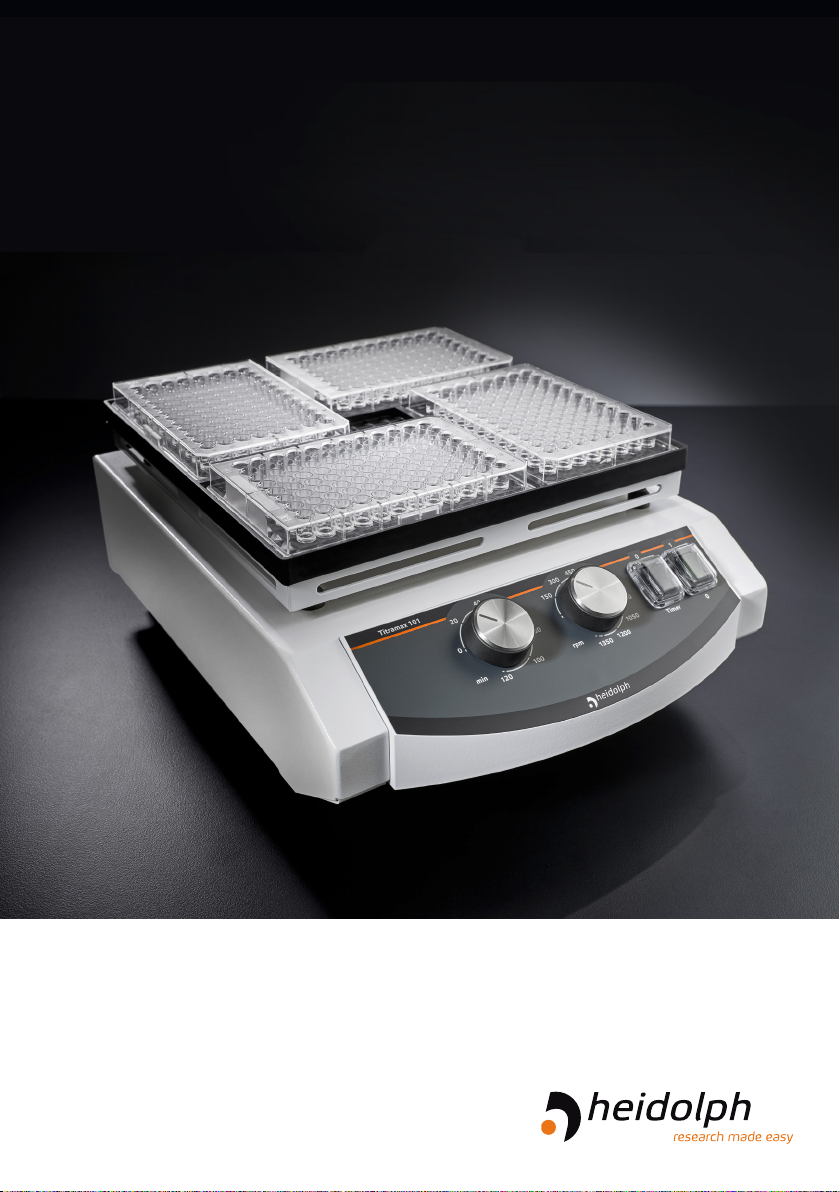

Heidolph Hei-MIX Titramax 100 User manual

Betriebsanleitung
Operating instructions
Notice d'instructions
Hei-MIX Titramax 100/101/1000
Hei-MIX Vibramax 100
Hei-MIX Rotamax 120
Temperature
Controlled Shaking

Originalbetriebsanleitung
Seite 4–25
Translation of the original instructions
Page 30–51
Traduction de la notice originale
Page 56–77

Inhalt
Zu diesem Dokument............................................................................... 4
Typograsche Konventionen ..................................................................................4
Urheberschutz .....................................................................................................4
Hinweise zum Produkt.............................................................................. 5
Angewandte Richtlinien, Produktzertizierung ..........................................................5
Restrisiken ..........................................................................................................5
Bestimmungsgemäße Verwendung .........................................................................5
Vernünftigerweise vorhersehbare Fehlanwendung.....................................................5
Transport................................................................................................ 6
Lagerung................................................................................................ 6
Akklimatisierung...................................................................................... 6
Umgebungsbedingungen .......................................................................... 6
Allgemeine Sicherheitshinweise ................................................................. 7
Elektrische Sicherheit............................................................................... 7
Betriebssicherheit.................................................................................... 7
Arbeitssicherheit ..................................................................................... 8
Persönliche Schutzausrüstung (PSA) .......................................................... 8
Umweltschutz ......................................................................................... 8
Biogefährdung ........................................................................................ 8
Besondere Hygienemaßnahmen für den Einsatz von Laborgeräten in der
Nahrungsmittel-, Kosmetik- und Pharmaproduktion...................................... 9
Allgemeine Maßnahmen ........................................................................................9
Gerätespezische Maßnahmen ...............................................................................9
Sonstige Regularien............................................................................... 10
Mechanischer Aufbau ............................................................................. 11
Gerät aufstellen..................................................................................... 12
Netzspannungsversorgung...................................................................... 12

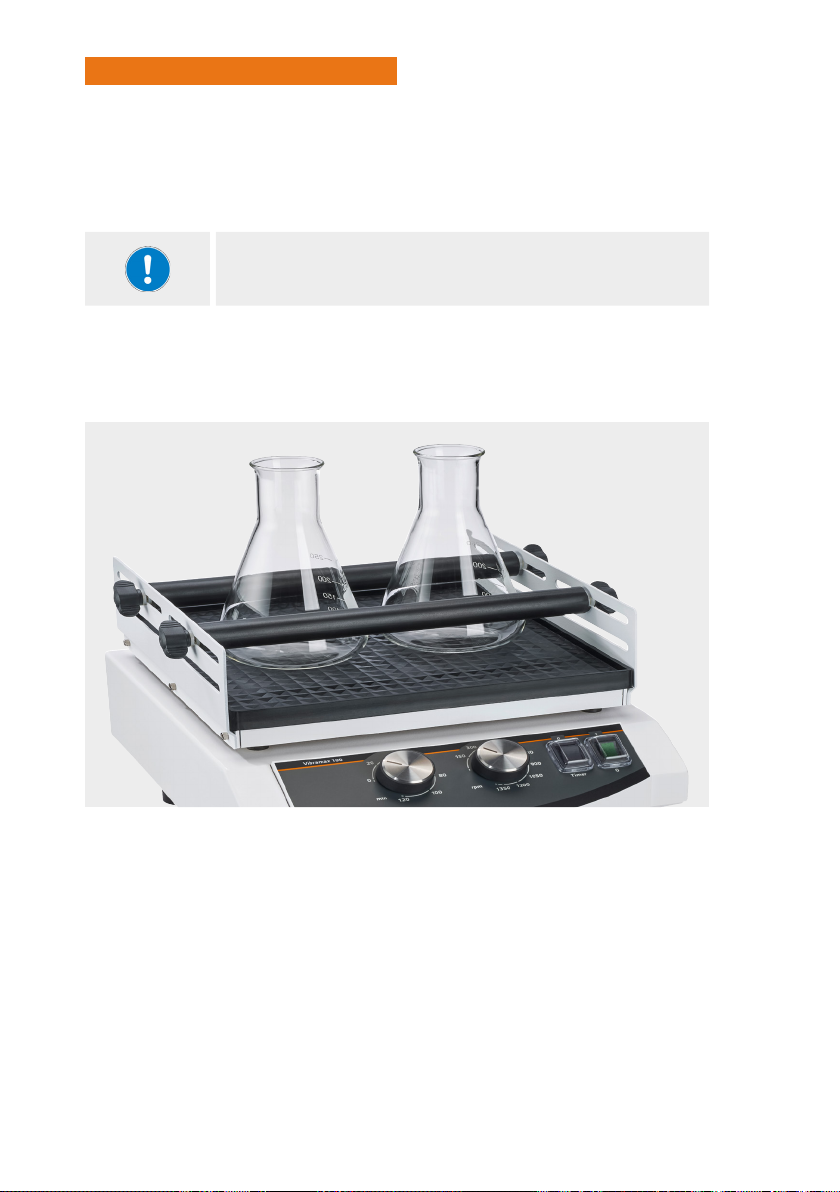

Gefäßaufsätze....................................................................................... 13
Hei-MIX Titramax 100 / 101 / 1000......................................................................13
Hei-MIX Vibramax 100 / Rotamax 120 / Aufsatz mit Spannwalzen ............................14

Gerät ein-/ausschalten ........................................................................... 15
Betriebsarten........................................................................................ 15
Störungsbeseitigung .............................................................................. 17
Technische Daten .................................................................................. 18
Leistungsbereich/maximale Belastung ...................................................... 20
Lieferumfang ........................................................................................ 21
Zubehör ............................................................................................... 21
Geräteservice........................................................................................ 22
Allgemeine Reinigungshinweise............................................................................22
Gerätesicherung austauschen ..............................................................................22
Reparaturen ......................................................................................................23
Wartung ...........................................................................................................23
Entsorgung .......................................................................................................23
Kontaktdaten Deutschland – Österreich – Schweiz ..................................... 24
Garantieerklärung.................................................................................. 24
Unbedenklichkeitserklärung .................................................................... 25
EU-Konformitätserklärung....................................................................... 78
Déclaration CE de conformité .................................................................. 79
UKCA Declaration of Conformity .............................................................. 80
RoHS-Konformitätserklärung................................................................... 81
China RoHS Certication......................................................................... 82

4
Einleitung
Einleitung
Zu diesem Dokument
Die vorliegende Betriebsanleitung beschreibt alle Funktionen und die Bedienung der
Plattformschüttler des Typs Hei-MIX Titramax 100/101/1000, Hei-MIX Vibramax 100
und Hei-MIX Rotamax 120. Die Betriebsanleitung ist als integraler Lieferbestandteil zum
beschriebenen Gerät zu betrachten.
Typograsche Konventionen
Im vorliegenden Dokument werden standardisierte Symbole, Signalwörter und
Hervorhebungen verwendet, um vor Gefahren zu warnen und um wichtige Hinweise
bzw. besondere Textinhalte kenntlich zu machen.
Symbol Signalwort / Erläuterung
Warnsymbole weisen in Kombination mit einem Signalwort auf
Gefahren hin:
GEFAHR
Hinweis auf eine unmittelbar gefährliche Situation. Bei
Nichtbeachtung drohen schwere Verletzungen bis hin zum Tod.
WARNUNG
Hinweis auf eine potenzielle Gefahr. Bei Nichtbeachtung drohen
schwere Verletzungen.
VORSICHT
Hinweis auf eine mögliche Gefährdung. Bei Nichtbeachtung drohen
Sachschäden und leichte bis mittelschwere Verletzungen.
Verbotszeichen weisen auf Handlungsweisen oder Situationen hin,
die zu unterlassen bzw. zu vermeiden sind.
Bei Nichtbeachtung drohen Personen- und/oder Sachschäden.
Gebotszeichen weisen auf wichtige und nützliche Informationen
zum Umgang mit einem Produkt hin.
Diese Informationen dienen der Sicherstellung der
Betriebssicherheit und dem Werterhalt des Produkts.
→
Der Pfeil Kennzeichnet spezische (Handlungs-)Anweisungen, die
zur Sicherstellung der Betriebssicherheit beim Umgang mit dem
Produkt zu befolgen sind.
Urheberschutz
Das vorliegende Dokument ist urheberrechtlich geschützt und ausschließlich für die
Verwendung durch den Käufer des Produkts bestimmt.
Jedwede Überlassung an Dritte, Vervielfältigung in jeglicher Art und Form – auch
auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhalts sind ohne
schriftliche Genehmigung der Heidolph Instruments GmbH & Co. KG nicht gestattet.
Zuwiderhandlungen verpichten zu Schadenersatz.

5
Allgemeine Hinweise
Allgemeine Hinweise
Hinweise zum Produkt
Angewandte Richtlinien, Produktzertizierung
CE-Kennzeichnung
Das Gerät erfüllt alle Vorgaben der folgenden Richtlinien:
• Niederspannungsrichtlinie 2014/35/EU
• EMV-Richtlinie 2014/30/EU
Restrisiken
Das Gerät wurde nach dem – zum Zeitpunkt der Entwicklung – aktuellen Stand der
Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und herge-
stellt. Beim Aufbau und bei der Benutzung sowie bei Wartungs-, Reparatur- und
Reinigungsarbeiten gehen dennoch gewisse Restrisiken von beschriebenen Gerät aus.
Diese werden an entsprechender Stelle im vorliegenden Dokument ausgewiesen und
beschrieben.
Bestimmungsgemäße Verwendung
Die beschriebenen Plattformschüttler wurden speziell für folgende Aufgaben entwickelt:
– Schütteln
– Mischen
– Emulgieren
– Suspendieren
–Trennen
– Lösen
– Anfärben
Zu den Einsatzbereichen der beschriebenen Plattformschüttler zählen insbesondere
chemische, biologische und umweltanalytische Labor- und Forschungsanwendungen,
Anwendungen der Grundlagenforschung und vergleichbare Einrichtungen.
Vernünftigerweise vorhersehbare Fehlanwendung
Für einen Einsatz unter Bedingungen oder zu Zwecken, die von der bestimmungs-
gemäßen Verwendung abweichen, sind ggf. zusätzliche Maßnahmen notwendig und/
oder spezische Richtlinien und Sicherheitsvorschriften zu beachten (siehe u.a.
Abschnitt „Besondere Hygienemaßnahmen für den Einsatz von Laborgeräten in der
Nahrungsmittel-, Kosmetik- und Pharmaproduktion“ auf Seite 9). Entsprechende
Erfordernisse sind vom Betreiber in jedem Einzelfall zu evaluieren und umzusetzen.
Die Einhaltung und Umsetzung aller einschlägigen Richtlinien und
Sicherheitsmaßnahmen für den jeweiligen Einsatzbereich liegt ausschließlich im
Verantwortungsbereich des Betreibers.
Sämtliche Risiken, die aus einer nicht bestimmungsgemäßen Verwendung resultieren,
trägt ausschließlich der Betreiber.
Das Gerät darf ausschließlich von autorisiertem und unterwiesenem Personal betrieben
werden. Die Schulung und Qualizierung des Bedienpersonals sowie die Sicherstellung
verantwortungsvollen Handelns beim Umgang mit dem Gerät liegen ausschließlich im
Verantwortungsbereich des Betreibers!

6
Allgemeine Hinweise
Transport
Vermeiden Sie beim Transport starke Erschütterungen und mechanische Belastungen,
die zu Schäden am Gerät führen können.
Bewahren Sie die Originalverpackung zur späteren Verwendung an einem trockenen
und geschützten Ort auf!
Lagerung
Lagern Sie das Gerät grundsätzlich in der Originalverpackung. Zum Schutz gegen
Schäden und unverhältnismäßige Materialalterung sollte das Gerät in möglichst
trockener, temperaturstabiler und staubfreier Umgebung gelagert werden.
Empfohlene Umgebungsbedingungen für die Lagerung:
• 5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
• 32 °C – 40 °C linear abnehmend bis zu 50 % rel. Luftfeuchte
Akklimatisierung
Lassen Sie das Gerät nach jedem Transport und nach dem Einlagern unter kriti-
schen klimatischen Bedingungen (z.B. hohe Temperaturdierenz Außenbereich/
Innenraum) vor der Inbetriebnahme am Einsatzort für mindestens zwei Stunden
bei Raumtemperatur akklimatisieren, um eventuellen Schäden durch Betauung oder
Kondensation vorzubeugen. Verlängern Sie die Akklimatisierungsphase ggf. bei sehr
hohen Temperaturunterschieden.
Stellen Sie sämtliche Versorgungsanschlüsse (Spannungsversorgung, Verschlauchung)
grundsätzlich erst nach der Akklimatisierung des Geräts her!
Umgebungsbedingungen
Das Gerät darf nur im Innenbereich betrieben werden. Zulässige
Umgebungsbedingungen für den Betrieb:
• 5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
• 32 °C – 40 °C linear abnehmend bis zu 50 % rel. Luftfeuchte
• Aufstellhöhe bis 2.000 über NN
Beim Einsatz in korrosiven Atmosphären kann sich die Lebensdauer des Geräts
abhängig von der Konzentration, der Dauer und der Häugkeit einer Exposition
verringern.
Das Gerät ist NICHT für den Einsatz im Außenbereich geeignet!
Das Gerät ist NICHT für den Einsatz in explosionsgefährdeten
Bereichen geeignet!

7
Sicherheit
Sicherheit
Allgemeine Sicherheitshinweise
➜Machen Sie sich vor der Inbetriebnahme und Nutzung des Geräts mit allen am
Einsatzort geltenden Sicherheitsvorschriften und Richtlinien für die Arbeitssicherheit
vertraut und beachten Sie diese zu jedem Zeitpunkt.
➜Betreiben Sie das Gerät nur, wenn es sich in technisch einwandfreiem Zustand
bendet. Stellen Sie insbesondere sicher, dass am Gerät selbst und ggf. an verbun-
denen Geräten sowie an den Versorgungsanschlüssen keine sichtbaren Schäden
feststellbar sind.
➜Wenden Sie sich im Falle fehlender oder missverständlicher Informationen zum
Gerät oder zur Arbeitssicherheit an die zuständige Sicherheitsfachkraft oder an
unseren technischen Service.
➜Verwenden Sie das Gerät nur im Sinne der Vorschriften zur bestimmungsgemäßen
Verwendung („Bestimmungsgemäße Verwendung“ auf Seite 5).
Elektrische Sicherheit
➜Stellen Sie vor dem Anschluss des Geräts an die Spannungsversorgung sicher, dass
die Spannungsangabe auf dem Typschild mit den Spezikationen des örtlichen
Netzanbieters übereinstimmt.
➜Stellen Sie sicher, dass der zur Spannungsversorgung vorgesehene Stromkreis über
eine Fehlerstrom-Schutzeinrichtung (RCD) abgesichert ist.
➜Betreiben Sie das Gerät ausschließlich mit der mitgelieferten Netzanschlussleitung.
➜Stellen Sie vor jeder Inbetriebnahme sicher, dass weder das Gerät noch die
Netzanschlussleitung sichtbare Schäden aufweisen.
➜Lassen Sie Reparaturen und/oder Wartungsarbeiten am Gerät ausschließlich von
einer autorisierten Elektrofachkraft oder vom technischen Service der Fa. Heidolph
Instruments durchführen.
➜Das Gerät ist zur Durchführung von Wartungs-, Reinigungs- oder Reparaturarbeiten
grundsätzlich vom Netz zu trennen.
Betriebssicherheit
➜Betreiben Sie das Gerät unter einem geschlossenen belüfteten Abzug, wenn Sie mit
potenziell gefährlichen Stoen arbeiten (entspr. EN 14175 sowie DIN 12924).
➜Nehmen Sie keinesfalls eigenmächtige Änderungen oder Umbauten am Gerät vor!
➜Verwenden Sie ausschließlich originale bzw. ausdrücklich vom Hersteller
zugelassene Ersatz- und Zubehörteile!
➜Beheben Sie Störungen oder Fehler am Gerät sofort.
➜Schalten Sie das Gerät aus und sichern Sie das Gerät gegen unbeabsichtigtes
Wiedereinschalten, wenn eine Störungsbeseitigung oder Fehlerbehebung nicht
unmittelbar möglich ist.
➜Beachten Sie alle sonstigen anwendbaren Regelwerke wie z.B. Labor- und
Arbeitsstättenrichtlinien, anerkannte Regeln der Sicherheitstechnik sowie besondere
örtliche Bestimmungen.

8
Arbeitssicherheit
➜Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung (PSA), z.B.
Schutzkleidung, Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe usw.
➜Personen mit Herzschrittmacher müssen einen Mindestabstand von zehn cm zum
Gerät einhalten, um eventuellen Interferenzen vorzubeugen.
➜Betreiben Sie in der unmittelbaren Umgebung des Geräts keine anderen Geräte
– die Emissions- oder Strahlungs quellen im Frequenzbereich 3 × 1011 Hz bis
3 × 1015 Hz darstellen (im optischen Spektralbereich Wellenlängen von
1.000 μm bis 0,1 μm),
– die Ultraschall- oder ionisierende Wellen erzeugen.
➜Verarbeiten Sie keine Stoe, die unkontrolliert Energie freisetzen könnten (z.B.
Selbstentzündung).
➜Verarbeiten Sie keine Stoe, bei welchen der Energieeintrag durch Mischen
Gefahren birgt.
➜Arbeiten Sie in der unmittelbaren Umgebung des Gerätes nicht mit oener Flamme
(Explosionsgefahr).
➜Wischen Sie evtl. auf das Gerät gelangte Flüssigkeiten sofort ab.
➜Schalten Sie das Gerät immer aus, wenn es nicht in Betrieb ist.
Persönliche Schutzausrüstung (PSA)
Die notwendige PSA ist – abhängig vom jeweiligen Einsatzbereich und von den einge-
setzten Medien und Chemikalien – vom Betreiber festzulegen und bereitzustellen.
Die entsprechende Unterweisung des Personals liegt ausschließlich im
Verantwortungsbereich des Betreibers.
Umweltschutz
Bei der Verarbeitung umweltgefährdender Stoe sind entsprechende Maßnahmen zur
Vermeidung von Gefährdungen für die Umwelt zu treen.
Die Evaluierung entsprechender Maßnahmen wie z.B die Kennzeichnung eines gefähr-
deten Bereichs, deren Umsetzung und die Unterweisung des zuständigen Personals liegt
ausschließlich im Verantwortungsbereich des Betreibers!
Biogefährdung
Bei der Verarbeitung biogefährdender Stoe sind geeignete Maßnahmen zur
Vermeidung von Gefahren für Personen und die Umwelt zu treen, hierzu zählen u.a.:
➜Unterweisung des Personals hinsichtlich der notwendigen Sicherheitsmaßnahmen.
➜Bereitstellung persönlicher Schutzausrüstung (PSA) und Unterweisung des
Personals im Umgang mit dieser.
➜Kennzeichnung des Geräts mit einem Warnsymbol für Biogefährdung.
Die Evaluierung entsprechender Maßnahmen wie z.B die Kennzeichnung eines gefähr-
deten Bereichs, deren Umsetzung und die Unterweisung des zuständigen Personals liegt
ausschließlich im Verantwortungsbereich des Betreibers!
Sicherheit

9
Sicherheit
Besondere Hygienemaßnahmen für den Einsatz von
Laborgeräten in der Nahrungsmittel-, Kosmetik- und
Pharmaproduktion
Bei einem Einsatz von Laborgeräten in den Produktionsprozessen der Nahrungsmittel-,
Kosmetik- oder pharmazeutischen Industrie sind vom Anwender besondere
Hygienemaßnahmen zu treen, um Probenverunreinigungen zu vermeiden und jegliche
Gefährdung für Mensch und Umwelt soweit als möglich zu minimieren.
Allgemeine Maßnahmen
➜Achten Sie auf eine saubere Arbeits- und Lagerumgebung beim Umgang mit Stoen
und Materialien.
➜Schulen Sie alle Mitarbeiter im Bereich Arbeitshygiene, dokumentieren Sie alle
Schulungsmaßnahmen und kontrollieren Sie die Umsetzung aller geforderten
Hygienemaßnahmen regelmäßig im laufenden Betrieb.
➜Nutzen Sie ein Hygiene-Kontrollkonzept wie z.B. das HACCP (Hazard Analysis and
Critical Control Points). Das HACCP umfasst die folgenden Kriterien:
– Gefahrenanalyse
– Ermittlung kritischer Kontrollpunkte
– Festlegung kritischer Grenzwerte
– Etablierung eines Systems zur Überwachung und Kontrolle der kritischen
Gefahrenbeherrschungspunkte (CCP)
– Korrekturmaßnahmen für nicht beherrschbare CCP
– Etablierung eines Systems zur Verizierung der Umsetzung aller Maßnahmen
des HACCP
– Etablierung eines Systems zur Dokumentation aller zugehörigen Verfahren und
Protokolle
Die Evaluierung der Anwendbarkeit der genannten Regelwerke liegt ausschließlich im
Verantwortungsbereich des Betreibers!
Gerätespezische Maßnahmen
➜Reinigen Sie produktberührende Komponenten wie Glaskolben, Dichtungen,
Schläuche usw. regelmäßig im Autoklaven (sofern verfügbar bzw. möglich) oder
chemisch (z.B. mit Ethanol), um alle Oberächen zu Sterilisieren.
➜Achten Sie auch bei Produkten, die zur einmaligen Nutzung bestimmt sind, auf
ausreichende Reinheit.
➜Vermeiden Sie Kontamination durch unbedachten Umgang mit belasteten Gefäßen,
Apparaturen oder Hilfsmitteln.
Kontakt
Für weiterführende Auskünfte steht Ihnen unsere Kundenbetreuung
jederzeit gerne zur Verfügung.
Tel.: [phone]
Mail: [email protected]

10
Sicherheit
Sonstige Regularien
Neben den Hinweisen und Anweisungen aus dem vorliegenden Dokument sind alle
sonstigen anwendbaren Regelwerke wie z.B. Labor- und Arbeitsstättenrichtlinien,
Gefahrstoverordnungen, anerkannte Regeln der Sicherheitstechnik und der
Arbeitsmedizin sowie besondere örtliche Bestimmungen zwingend zu beachten!
Im Falle von Zuwiderhandlungen erlischt jeglicher Garantieanspruch
gegenüber Heidolph Instruments.
Für sämtliche Schäden, die aus eigenmächtigen Änderungen
oder Umbauten am Gerät, aus der Verwendung nicht zuge-
lassener oder nicht originaler Ersatz- und Zubehörteile bzw.
durch Missachtung der Sicherheits- und Gefahrenhinweise oder
der Handlungsanweisungen des Herstellers resultieren, haftet
ausschließlich der Betreiber!

11
Gerätebeschreibung
Gerätebeschreibung
Mechanischer Aufbau
Die folgenden Abbildungen zeigen den mechanischen Aufbau der Plattformschüttler Typ
Hei-MIX Titramax 100/101/1000, Vibramax 100 und Rotamax 120.
Modell Bewegungsart Schüttelorbit
Vibramax 100
kreisförmig vibrierend
3 mm
Titramax 100 1,5 mm
Titramax 101 3 mm
Titramax 1000 1,5 mm
Rotamax 120 rotierend 20 mm

12
Inbetriebnahme
Inbetriebnahme
Gerät aufstellen
VORSICHT: Materialschäden, Produktionsausfall
Durch unsachgemäße Aufstellung des Geräts besteht die Gefahr
direkter und indirekter Sachschäden durch Sturz und/oder
Verschütten von Flüssigkeiten!
➜Befolgen Sie die Hinweise des Herstellers zur korrekten
Aufstellung des Geräts.
➜Beachten Sie die allgemein gültigen Regeln für die sichere
Aufstellung von Arbeitsmitteln.
➜Stellen Sie das Gerät an einem geeigneten Arbeitsplatz auf.
➜Achten Sie darauf, dass die Aufstelläche eben und ausreichend stabil ist.
➜Stellen Sie sicher, dass das Gerät jederzeit frei zugänglich ist.
➜Stellen Sie sicher, dass zu beweglichen und/oder heißen Gerätekomponenten ein
ausreichender Sicherheitsabstand eingehalten werden kann.
Die Sicherstellung einer sach- und fachgerechten Aufstellung und
Positionierung des Geräts und aller Zubehörteile liegt ausschließlich
im Verantwortungsbereich des Betreibers.
Heidolph Instruments übernimmt keinerlei Verantwortung für
direkte und/oder indirekte Personen- oder Sachschäden, die durch
die Nichtbeachtung der Hinweise zur korrekten Aufstellung des
Geräts entstehen.
Netzspannungsversorgung
GEFAHR
Stromschlag
Das Gerät darf ausschließlich über eine geerdete Netzsteckdose
mit der erforderlichen Netzspannung versorgt werden
(Spannungsangabe siehe Typschild).
Netzanschlussleitung anschließen
➜Stellen Sie vor dem Anschließen der Netzanschlussleitung sicher, dass sich der
Hauptschalter des Geräts in Position 0 (aus) bendet.
➜Verbinden Sie die Kabelkupplung der mitgelieferten codierten Netzanschlussleitung
(siehe Abbildung) mit dem IEC-Gerätestecker auf der Rückseite des Geräts:
➜Verbinden Sie die Netzanschlussleitung mit einer ordnungsgemäß abgesicherten
Netzsteckdose.

13
Inbetriebnahme
Netzanschlussleitung abziehen
➜Schalten Sie vor dem Abziehen der Netzanschlussleitung das Gerät mit dem
Hauptschalter aus.
➜Ziehen Sie die Netzanschlussleitung von der Netzsteckdose ab.
➜Ziehen Sie die Netzanschlussleitung vom IEC-Gerätestecker auf der Rückseite des
Geräts ab.
Gefäßaufsätze
Verwenden Sie zur Fixierung von Laborgefäßen die verschiedenen, als Zubehör erhältli-
chen Gefäßaufsätze. Beachten Sie zur Befestigung auf der Schüttelplattform des Geräts
die Montagehinweise zum jeweiligen Gefäßaufsatz (im Lieferumfang enthalten).
Bei niedrigen Schüttelfrequenzen können Gefäße wie z.B.
Petrischalen auch direkt auf die rutschfeste Gummiplatte gestellt
werden.
➜Platzieren Sie einzelne Gefäße immer mittig auf der
Schüttelplattform.
➜Verteilen Sie mehrere Gefäße immer gleichmäßig auf der
Schüttelplattform.
Hei-MIX Titramax 100 / 101 / 1000
➜Legen Sie Mikrotiterplatten direkt in die Aufnahmen der mitgelieferten Gummiplatte
ein.
➜Die Mikrotiterplatten werden in den Aufnahmen sicher xiert.

14
Inbetriebnahme
Hei-MIX Vibramax 100 / Rotamax 120 / Aufsatz mit
Spannwalzen
Mit dem als Zubehör angebotenen Aufsatz mit Spannwalzen lassen sich Laborgefäße
sicher auf der Schüttelplattform des Geräts xieren.
Beachten Sie, dass nur Gefäße gleichen Durchmessers parallel
xierte werden können!
➜Befestigen Sie den Aufsatz mit den mitgelieferten Flügelschrauben an der
Schüttelplattform.
➜Platzieren Sie die Gefäße auf der rutschfesten Gummiplatte.
➜Fixieren Sie die Gefäße parallel mit den Spannwalzen.

15
Bedienung
Bedienung
Gerät ein-/ausschalten
Benutzen Sie zum Ein- und Ausschalten den Hauptschalter auf der Frontseite des
Geräts, siehe Abschnitt „Gerätebeschreibung“ auf Seite 11.
Betriebsarten
Die beschriebenen Plattformschüttler können im Dauer- oder im Timer-Modus betrieben
werden. Beachten Sie unabhängig von der gewählten Betriebsart die nachfolgenden
spezischen Sicherheitshinweise.
VORSICHT
Verletzungsgefahr, Gefahr von Sachschäden durch Kippen/
Sturz des Geräts
Bei hohen Schüttelfrequenzen in Kombination mit großer Last und/
oder einem hohen Aufbau auf der Schüttelplattform besteht die
Gefahr, dass das Gerät aufschwingt und stürzt!
➜Erhöhen Sie die Schüttelfrequenz unter den genannten
Bedingungen nur allmählich auf das erforderliche Niveau und
achten Sie dabei auf die Stabilität des Aufbaus.
➜Senken Sie die Schüttelfrequenz oder reduzieren Sie die
Gesamtbelastung auf die Schüttelplattform, wenn sich das
Gerät im Betrieb selbstständig bewegt.
Bei ungleichmäßiger Lastverteilung auf der Schüttelplattform
besteht die Gefahr, dass das Gerät aufschwingt und stürzt!
➜Achten Sie stets auf eine gleichmäßige Verteilung der Behälter
auf der Schüttelplattform.
➜Achten Sie insbesondere auf eine gleichmäßige Verteilung der
Gewichtslast, wenn unterschiedlich große und/oder unter-
schiedlich befüllte Gefäße gleichzeitig auf der Schüttelplattform
platziert werden!
Verletzungsgefahr, Gefahr von Sachschäden durch herabfal-
lende Gefäße
Bei hohen Schüttelfrequenzen besteht die Gefahr, dass unsach-
gemäß befestigte Gefäße von der Schüttelplattform fallen.
➜Stellen Sie vor dem Einschalten des Geräts sicher, dass alle
Gefäße sachgemäß auf der Schüttelplattform xiert sind.
Überlastung von Hand und Arm
Je nach Kraftaufwand und Nutzungsdauer kann das Halten der
Probe im Schüttelbetrieb zu einer Überlastung im Hand- und
Armbereich führen.
➜Beachten Sie hinsichtlich der Nutzungsdauer die EG-Richtlinie
2002-44 zur zulässigen Vibrationsbelastung.

16
Bedienung
WARNUNG
Verletzungsgefahr, Gefahr von Sachschäden durch heraus-
spritzende Flüssigkeiten
Bei der Verwendung oener Gefäße besteht die Gefahr, dass die
Proben aus den Gefäßen spritzen.
➜Benutzen Sie zur Verarbeitung ätzender, toxischer oder bioge-
fährdender Substanzen wann immer möglich geschlossene
Gefäße und verschließen Sie diese sicher.
➜Erhöhen Sie die Drehzahl insbesondere bei oenen Gefäßen
nur allmählich bis zur gewünschten Schüttelfrequenz und
beobachten Sie die Flüssigkeitsbewegungen.
➜Verwenden Sie stets die erforderliche und geeignete persönliche
Schutzausrüstung!
Automatischer Wiederanlauf
Bei Netzwiederkehr nach einer Netzspannungsunterbrechung läuft
das Gerät mit den eingestellten Parametern automatisch wieder an!
Je nach Einstellung und Aufbau besteht hierbei die Gefahr, dass das
Gerät unkontrolliert in Bewegung versetzt wird und/oder die Proben
aus den Gefäßen spritzen.
➜Schalten Sie das Gerät im Falle einer
Netzspannungsunterbrechung über den Hauptschalter aus.
Dauerbetrieb
Im Dauerbetrieb setzt die Schüttelbewegung ein, sobald das Gerät über den
Hauptschalter eingeschaltet wird.
➜Platzieren Sie das oder die Gefäße auf der Schüttelplattform. Beachten Sie hierbei
die Hinweise im Abschnitt „Gefäßaufsätze“ auf Seite 13.
➜Schalten Sie das Gerät ein.
➜Regulieren Sie die Schüttelfrequenz mit dem Drehknopf für die Einstellung der
Schüttelfrequenz (siehe Abschnitt „Mechanischer Aufbau“ auf Seite 11).
➜Die Schüttelbewegung stoppt, sobald das Gerät ausgeschaltet wird.
Timer-Betrieb
Im Timer-Betrieb kann eine bestimmte Zeitdauer (bis zu 120 Minuten) für die kontinu-
ierliche Schüttelbewegung vorgegeben werden.
➜Platzieren Sie das oder die Gefäße auf der Schüttelplattform. Beachten Sie hierbei
die Hinweise im Abschnitt „Gefäßaufsätze“ auf Seite 13.
➜Legen Sie mit dem Drehknopf für die Einstellung der Zeit (siehe Abschnitt
„Mechanischer Aufbau“ auf Seite 11) eine gewünschte Zeit für den
Schüttelbetrieb fest.
➜Schalten Sie das Gerät ein.
➜Regulieren Sie die Schüttelfrequenz mit dem Drehknopf für die Einstellung der
Schüttelfrequenz (siehe Abschnitt „Mechanischer Aufbau“ auf Seite 11).
➜Die Schüttelbewegung stoppt, sobald die vorgegebene Zeit abgelaufen ist.
Die Schüttelbewegung kann im Timer-Betrieb bei Bedarf jederzeit
manuell gestoppt werden. Schalten Sie hierzu das Gerät über den
Hauptschalter aus.

17
Störungsbeseitigung
Störungsbeseitigung
Fehler am Gerät Ursache mögliche Abhilfe
Ein-/Aus-Schalter bleibt
nach dem Einschalten
dunkel
keine Netzspannung Netzkabel auf korrekten
Anschluss prüfen
Leuchtdiode defekt Heidolph Vertrieb oder
Service kontaktieren
Schüttelbewegung stoppt
Timer abgelaufen ggf. Timer neu starten
Motor-Überhitzungsschutz
hat angesprochen
ca. 20 min. warten
und Belastung der
Schüttelplattform verringern
elektrischer Defekt (kein
Motorgeräusch) Heidolph Vertrieb oder Service kontaktieren
mechanischer Defekt
(Motorgeräusch hörbar) Heidolph Vertrieb oder Service kontaktieren
Kontaktieren Sie im Falle wiederkehrender Fehler bitte den zustän-
digen Vertrieb bzw. unseren technischen Service. Kontaktadresse
siehe Abschnitt „Kontaktdaten Deutschland – Österreich – Schweiz“
auf Seite 24.
Störungsbeseitigung

18
Anhang
Technische Daten
Modellspezische Gerätedaten
Hei-MIX Titramax 100/101
Abmessungen (B × H × T) 245 × 125 × 310 mm
Gewicht 5,5 kg
Zul. Belastung max. 2 kg
Nutzäche 220 × 220 mm
Bewegungsart kreisförmig vibrierend
Orbit Titramax 100: 1,5 mm
Titramax 101: 3 mm
Drehzahlbereich 150 – 1.350 rpm
Hei-MIX Titramax 1000
Abmessungen (B × H × T) 320 × 128 × 375 mm
Gewicht 8 kg
Zul. Belastung max. 5 kg
Nutzäche 290 × 258 mm
Bewegungsart kreisförmig vibrierend
Orbit 1,5 mm
Drehzahlbereich 150 – 1.350 rpm
Hei-MIX Vibramax 100
Abmessungen (B × H × T) 245 × 125 × 310 mm
Gewicht 5,5 kg
Zul. Belastung max. 2 kg
Nutzäche 220 × 220 mm
Bewegungsart kreisförmig vibrierend
Orbit 3 mm
Drehzahlbereich 150 – 2.500 rpm
Hei-MIX Rotamax 120
Abmessungen (B × H × T) 245 × 125 × 310 mm
Gewicht 5,5 kg
Zul. Belastung max. 2 kg
Nutzäche 220 × 220 mm
Bewegungsart rotierend
Orbit 20 mm
Drehzahlbereich 20 – 300 rpm
Anhang

19
Allgemeine Gerätedaten
Hei-MIX Titramax 100/101/1000, Vibramax 100, Rotamax 120
Antrieb Spaltpol-Motor
Drehzahlregelung analog
Schutzart IP30
Verschmutzungsgrad 2
Schalldruckpegel < 50 dB (A)
Motorüberhitzungsschutz selbstrücksetzend
Elektrische Daten
Bemessungsspannung
(variantenabhängig)
230 – 240 V, 50/60 Hz
115 V, 50/60 Hz
115 V, 60 Hz
Gerätesicherung M 1,25 A (230 V) bzw. T 2,0 A (115 V)
Überspannungskategorie II
Schutzklasse I
Zulässige
Netzspannungsschwankungen ±10 %
Leistungsaufnahme
Titramax 100/101/1000
Vibramax 100
Rotamax 120
25 W
31 W
33 W
Umgebungsbedingungen
Betriebstemperatur
5 °C – 31 °C bei bis zu 80 % rel. Luftfeuchte
32 °C – 40 °C bei bis zu 50 % rel. Luftfeuchte
(linear abnehmend)
Aufstellhöhe bis 2.000 über NN
Anhang
