Heidolph UNIMAX 2010 User manual

UNIMAX 2010
PROMAX 2020
POLYMAX 2040
Betriebsanleitung
Instruction Manual
Mode d’Emploi
Instrucciones de
Empleo
Istruzioni per l‘uso

IDI
DEUTSCH
Seite
3 - 16
IEI
ENGLISH
page
17 - 30
IFi
FRANCAISE
page
31 - 44
IESI
ESPAGNOL
página
45 - 58
III
ITALIANO
Pagina
59 - 72

IDI
3
Wir danken Ihnen für den Kauf dieses Gerätes. Sie haben ein Produkt erworben, das von der
Firma Heidolph Instruments nach DIN EN ISO 61010 gefertigt und geprüft wurde. Mit diesem
Gerät werden Sie Ihre Arbeit einwandfrei und problemlos durchführen können.
INHALT
INHALT ..............................................................................................................
3
LIEFERUMFANG UND ZUBEHÖR ...................................................................
4
ALLGEMEINE HINWEISE .................................................................................
5
SICHERHEITSHINWEISE .................................................................................
5
AUFBAU ............................................................................................................
6
1. Aufstellen des Gerätes ................................................................................
6
2. Elektrischer Anschluß ..................................................................................
6
3. Fixierung der Gefäße auf dem Schütteltisch ...............................................
6
3.1. Universalbefestigung mit Grundgestell und Spannwalzen ...................
6
3.2. Tablar mit Halteklammern ....................................................................
7
3.3. Tablar mit Halterung für Scheidetrichter...............................................
8
3.4. Mehrstöckiger Aufbau...........................................................................
9
BEDIENUNG UND BETRIEB ............................................................................
10
REINIGUNG UND WARTUNG ..........................................................................
11
ABBAU, TRANSPORT UND LAGERUNG ........................................................
12
ENTSORGUNG .................................................................................................
12
STÖRUNGEN UND DEREN BESEITIGUNG ....................................................
12
TECHNISCHE DATEN ......................................................................................
13
UNIMAX 2010...............................................................................................
13
PROMAX 2020.............................................................................................
14
POLYMAX 2040...........................................................................................
14
GARANTIE, HAFTUNG, URHEBERRECHTE ..................................................
15
FRAGEN / REPARATUREN .............................................................................
15
CE-KONFORMITÄTSERKLÄRUNG .................................................................
16
Wichtiger Hinweis
Hinweis zur Anschlußleitung / Netzanschluß
Achtung, unbedingt beachten
Achtung, Brand- oder Explosionsgefahr
Hinweis zur Reparatur / Wartung

IDI
4
LIEFERUMFANG UND ZUBEHÖR
Bezeichnung
Menge
Bestellnummer
230/240V 50/60Hz
Bestellnummer
115V 50/60Hz
Schüttel-Misch-Geräte
UNIMAX 2010
1
542-10020-00
542-10020-01
oder
PROMAX 2020
1
542-20020-00
542-20020-01
oder
POLYMAX 2040
(5° Neigungswinkel)
1
542-40005-00
542-40005-01
oder
POLYMAX 2040
(10° Neigungswinkel)
1
542-40010-00
542-40010-01
Betriebsanleitung
1
01-005-002-31
01-005-002-31
Geräteanschlußleitung
1
14-007-003-81
14-007-003-89
Zubehör (optional)
Bezeichnung
Bestellnummer
Grundgestell
549-50000-00
Spannwalze
549-58000-00
Tablar mit Universallochung
549-59000-00
Halteklammer für Erlenmeyerkolben 25ml
(36 pro Tablar)
549-51000-00
Halteklammer für Erlenmeyerkolben 50ml
(36 pro Tablar)
549-52000-00
Halteklammer für Erlenmeyerkolben 100ml
(23 pro Tablar)
549-53000-00
Halteklammer für Erlenmeyerkolben 250ml
(12 pro Tablar)
549-54000-00
Halteklammer für Erlenmeyerkolben 500ml
(9 pro Tablar)
549-55000-00
Halteklammer für Erlenmeyerkolben 1000ml
(5 pro Tablar)
549-56000-00
Halterung für Scheidetrichter 250 ml, 500 ml, 1000 ml
549-57000-00
Halterung für Scheidetrichter 2000 ml
549-61000-00
Bauteile für mehrstöckigen Aufbau
549-60000-00

IDI
5
ALLGEMEINE HINWEISE
Bitte packen Sie das Gerät sorgfältig aus.
Achten Sie auf mögliche Beschädigungen und melden Sie Schäden oder fehlende
Teile unverzüglich dem Lieferanten.
Lesen Sie die Betriebsanleitung bitte gründlich und aufmerksam und sorgen Sie
dafür, dass jeder Betreiber des Gerätes vor Inbetriebnahme die Betriebsanleitung
sorgfältig gelesen hat.
Bitte bewahren Sie die Betriebsanleitung an einem für jedermann zugänglichen Ort
auf.
Die Geräte sind standardmäßig mit einem EURO- Stecker (DIN 49441 CEE 7/VII
10/ 16 A 250 V) versehen.
Für Nordamerika mit einem US.NORM Stecker (NEMA Pub.No.WDI.1961 ASA C
73.1 . 1961 Seite 8 15A 125V).
Falls Sie das Gerät in einem Land mit anderem Stecker-System betreiben möchten,
müssen Sie einen zugelassenen Adapter verwenden oder der mitgelieferte Stecker
muß durch einen Fachmann ausgewechselt und durch einen für dieses Netz
passenden und zugelassenen Stecker ersetzt werden.
Bei Lieferung ist das Gerät geerdet. Beim Auswechseln des Originalsteckers achten
Sie bitte unbedingt darauf, dass der Schutzleiter am neuen Stecker angeschlossen
wird!
SICHERHEITSHINWEISE
Bitte beachten Sie alle im Labor geltenden Sicherheits- und
Unfallverhütungsvorschriften!
Äußerste Vorsicht beim Umgang mit leicht entzündlichen Medien. Beachten
Sie die Sicherheitsdatenblätter.
Vorsicht bei der Anwendung in der Nähe von leicht entzündlichen und
explosiven Stoffen. Die Motoren arbeiten zwar funkenfrei, das Gerät ist jedoch
nicht explosionsgeschützt.
Bitte achten Sie vor der Verbindung des Gerätes mit dem Stromnetz darauf,
dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
Bitte schließen Sie das Gerät nur an eine geerdete Netzsteckdose an.
Schalten Sie den Netzschalter aus, wenn das Gerät nicht in Betrieb ist, bzw.
bevor es vom Netz genommen wird.
Reparaturen dürfen nur von einem von Heidolph Instruments autorisierten
Fachmann ausgeführt werden.
Bitte achten Sie auf sicheren Stand des Gerätes!

IDI
6
Der Labortisch muß stabil sein und eine ebene und rutschsichere Oberfläche
besitzen.
Vor Inbetriebnahme des Gerätes ist das Schüttelgut sicher und
unverrückbar zu befestigen.
AUFBAU
1. Aufstellen des Gerätes
Bitte stellen Sie das Schüttelgerät auf einer stabilen, waagerechten Oberfläche auf. Sorgen
Sie –aus Sicherheitsgründen –für ausreichenden Platz um das Gerät.
Beachten Sie dabei die Bewegung des Schütteltisches und über die Stellfläche
herausragende Aufbauten.
2. Elektrischer Anschluß
Der Netzanschluß erfolgt mit der beigefügten Netzanschlußleitung. Die Gerätesteckdose
befindet sich an der Rückseite des Gerätes.
Das Gerät ist 2-polig abgesichert. Die Sicherungen befinden sich von außen zugänglich im
Gehäuse der Gerätesteckdose. Der Sicherungswert ist dem Schild zu entnehmen.
3. Fixierung der Gefäße auf dem Schütteltisch
Zur Fixierung der Gefäße auf dem Schütteltisch sind die als Zubehör erhältlichen Aufsätze
zu benutzen. Es gibt Aufsätze für Erlenmeyerkolben, einen Aufsatz für Scheidetrichter und
einen Aufsatz mit Spannwalzen zur Fixierung unterschiedlicher Gefäßarten. Siehe dazu
Punkt Lieferumfang und Zubehör.
In speziellen Fällen, wenn die Schütteldrehzahl niedrig gewählt wird, können auch Gefäße
wie z.B. Petrischalen direkt auf die zum Lieferumfang des Gerätes gehörende rutschfeste
Gummiplatte gestellt werden.
Bitte überzeugen Sie sich vor dem Start der Schüttelbewegung von der sicheren
Fixierung der Gefäße.
3.1.Universalbefestigung mit Grundgestell und Spannwalzen
Mit dem Grundgestell und den Spannwalzen können beliebige Gefäße und Probenracks
sicher auf dem Schütteltisch befestigt werden.
Grundgestell (Best.Nr.: 549-50000-00)
Spannwalze (Best.Nr.: 549-58000-00), mindestens 2 Stück sind erforderlich

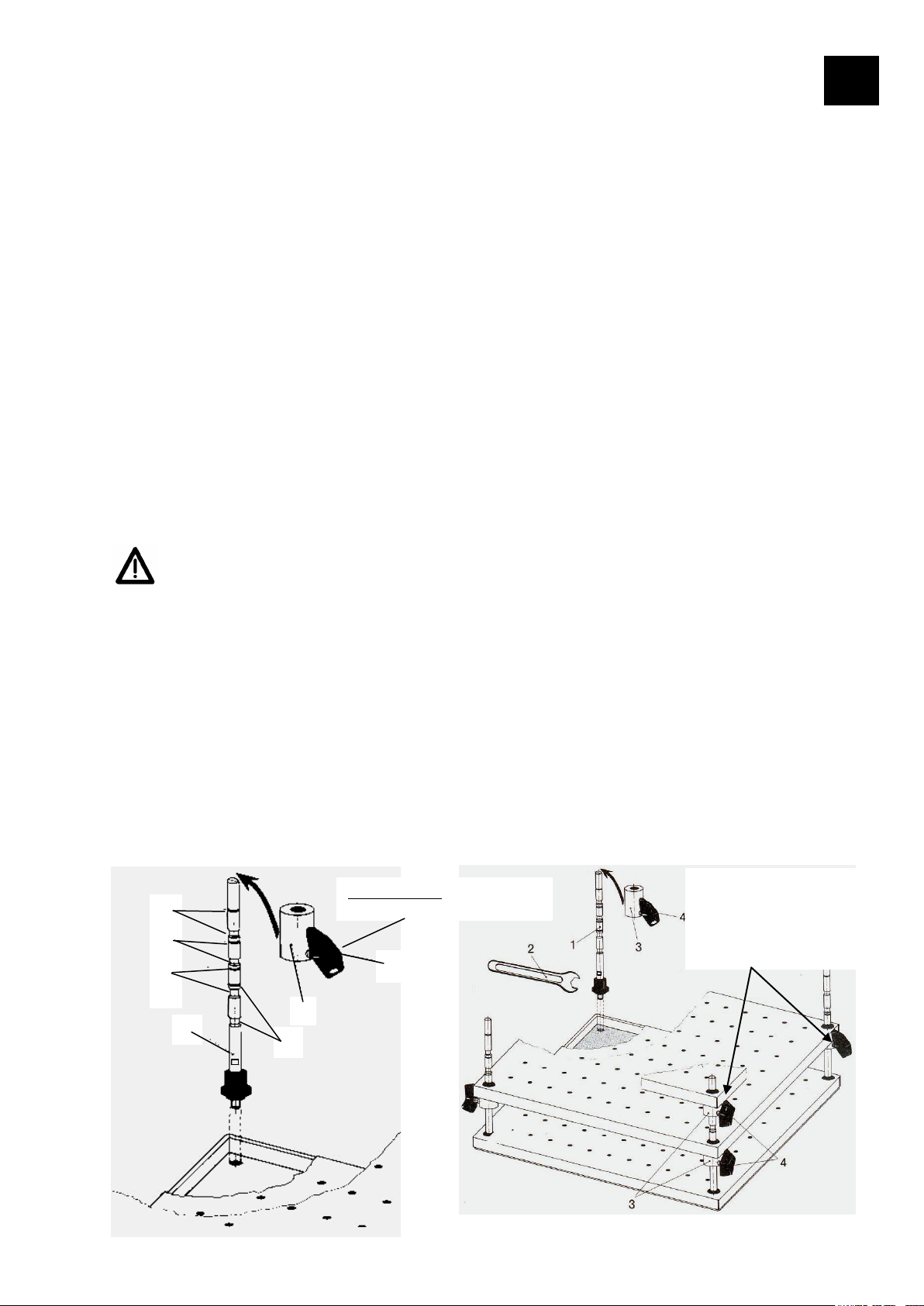

Das Grundgestell ist wie folgt auf dem Schütteltisch zu befestigen:
Die runden Gummiabdeckungen an den Ecken der Auflagefläche entfernen.
4 Bolzen (1) in den Ecken einschrauben und mit beiliegendem Gabelschlüssel (2) festziehen.
Haltestange (3) auf die montierten Bolzen (1) schieben und mit den Flügelschrauben (5)
befestigen.

IDI
7
Danach Spannwalzen auf die Haltestangen (3) schieben, an die zu fixierenden Gefäße
drücken und mit den Flügelschrauben (5) befestigen.
Um eine weitere Reihe von Gefäßen zu fixieren, sind zusätzliche Spannwalzen erforderlich.
Bitte achten Sie vor dem Beginn des Schüttelns darauf, dass die Gefäße und die
Spannwalzen sicher befestigt sind und dass alle Schraubverbindungen der
Universalbefestigung festgezogen sind.
3.2. Tablar und Halteklammern für Erlenmeyerkolben
Mit dem Tablar und den Halteklammern können Erlenmeyerkolben, auch unterschiedlicher
Größe, auf dem Schütteltisch sicher gehalten werden.
Bestandteile: Tablar Bestell-Nr. 549.59000.00 und folgende Halteklammern (je nach Bedarf):
Für Erlenmeyerkolben 25 ml max. 36 pro Tablar Best.Nr. 549.51000.00
Für Erlenmeyerkolben 50 ml max. 36 pro Tablar Best.Nr. 549.52000.00
Für Erlenmeyerkolben 100 ml max. 23 pro Tablar Best.Nr. 549.53000.00
Für Erlenmeyerkolben 250 ml max. 12 pro Tablar Best.Nr. 549.54000.00
Für Erlenmeyerkolben 500 ml max. 9 pro Tablar Best.Nr. 549.55000.00
Für Erlenmeyerkolben 1000 ml max. 5 pro Tablar Best.Nr. 549.56000.00
Das Lochraster des Tablars ermöglicht eine beliebige Kombination der Halteklammern.
Der Abstand der Halteklammern muß so gewählt werden, dass die Gefäße nicht über den
Rand des Tablars ragen und nicht aneinanderstoßen können.
Montage der Halteklammen:
Die Muttern (3) und Sicherungsscheiben (2) von den Gewindebolzen der Halteklammern
(1) entfernen.
Halteklammern (1) in geeignete Bohrung des Tablars stecken und mit Sicherungsscheibe
(2) und Muttern (3) mit Hilfe des beiliegenden Gabelschlüssels (4) befestigen.
Halteklammern 25 bis 100 ml haben einen Gewindebolzen, Halteklammern 250 ml bis
1000 ml 4 Gewindebolzen.
Nun das Tablar mit den montierten Halteklammern auf die Auflagefläche des Gerätes setzen.
Spannwalze
(Best.Nr.: 549-58000-00)
Grundgestell
(Best.Nr.: 549-50000-00)

IDI
8
Bitte achten Sie darauf, dass der umlaufende Rand (5) über die Auflagefläche (6) des
Schütteltisches greift, um dem Tablar einen sicheren Halt zu bieten.
Einsetzen der Erlenmeyerkolben in die Halterungen:
Das Einsetzen der Erlenmeyerkolben wird erleichtert, wenn die Gefäße leicht schräg in die
Halterung eingeführt werden.
Bitte achten Sie vor dem Beginn des Schüttelns darauf, dass die Gefäße sicher in
den dafür vorgesehenen Halteklammern fixiert sind und alle Schraubverbindungen
festgezogen sind.
3.3. Tablar und Halterung für Scheidetrichter
Mit dem Tablar und der Halterung für Scheidetrichter können Scheidetrichter der Größe 250
ml, 500 ml, 1000 ml oder 2000 ml auf dem Schütteltisch sicher gehalten werden.
Bestandteile: Tablar Bestell-Nr. 549.59000.00 und folgende Halterung für Scheidetrichter (je
nach Bedarf):
Halterung für Scheidetrichter Größe 1 (250, 500 oder 1000 ml) Best.Nr. 549.57000.00
Halterung für Scheidetrichter Größe 2 (2000 ml) Best.Nr. 549.61000.00
Es können folgende Anzahlen von Halterungen für Scheidetricher auf einem Tablar montiert
werden: 4 Stk 250 ml, 3 Stk 500 ml, 3 Stk 1000 ml oder 2 Stk 2000 ml; auch eine
Kombination unter den verschiedenen Größen ist möglich.
Tablar
(Best.Nr.: 549-59000-00)
Halteklammer für
Erlenmeyerkolben
(Best.Nr.: siehe Auflistung)
Tablar
(Best.Nr.: 549-59000-00)
Halterung für
Scheidetrichter
(Best.Nr.: 549-57000-00)
(Best.Nr.: 549-61000-00)

IDI
9
Montage der Halterungen:
Die Muttern (5) und Sicherungsscheiben (4) von den Gewindebolzen der Teile (1) und (2)
entfernen.
Teil (1) und Teil (2) der Halterung so in die Bohrungen des Tablars stecken, dass der
Abstand "A" ca. 25 mm kleiner ist als die Länge "L" des verwendeten Scheidetrichters, um
mit Hilfe der Spannfeder (3) einen sicheren Halt des Scheidetrichters und des
Verschlußstopfens zu gewährleisten. Der so eingestellte Abstand "A" ist nur für diese
gewählte Scheidetrichterausführung gültig. Bei einem Wechsel der Scheidetrichter-
ausführung muß der Abstand "A" überprüft und gegebenenfalls korrigiert werden.
Sicherungsscheibe (4) und Muttern (5) mit Hilfe des beiliegenden Gabelschlüssels (6) auf
die Gewindebolzen der Teile (1) und (2) schrauben.
Nun das Tablar mit den montierten Halterungen auf die Auflagefläche des Gerätes setzen.
Bitte achten Sie darauf, dass der umlaufende Rand (10) über die Auflagefläche (11) des
Schütteltisches greift, um dem Tablar einen sicheren Halt zu bieten.
Einsetzen der Scheidetrichter:
Mit dem Auslaufrohr (7) voran wird der Scheidetrichter durch die Spannfeder (3) eingeführt
und soweit gegen die Sannfeder (3) gedrückt, bis der Verschlußstopfen (8) im Haltering (9)
positioniert werden kann.
Vor dem Beginn des Schüttelns darauf achten, dass die Auslaufrohre (7) der
Scheidetrichter nicht mit anderen Gegenständen auf dem Labortisch kollidieren
können. Die Abstände zwischen mehreren Scheidetrichtern so einstellen, dass
diese nicht zusammenstoßen können.
3.4. Montageteile für mehrstöckigen Aufbau
Mit den Montageteilen für mehrstöckigen Aufbau kann ein 2. bzw. ein 3. Tablar für
Erlenmeyerkolben auf dem Schütteltisch befestigt werden.
Bei Verwendung von 25 ml Erlenmeyerkolben können insgesamt 3 Tablare aufgebaut
werden, bei Verwendung von 50 ml bis 250 ml Erlenmeyerkolben können insgesamt 2
Tablare aufgebaut werden.
Bestandteile: Montageteile für mehrstöckigen Aufbau; Bestell-Nr. 549.60000.00;
zusätzliche Tablare mit Halteklammern. Für Erlenmeyerkolben wie unter Punkt 3.2
beschrieben.
Aufbau:
Pos.4 : Flügelschrauben
müssen immer
senkrecht zur Tablar-
aussenkante
ausgerichtet sein!
A
D
C
B
1
3
4
Lage beachten: Flügelschraube
(an Klemmhülse) unten!

IDI
10
4 Haltestangen (1) einschrauben und mit mitgeliefertem Gabelschlüssel (2) festziehen.
Erstes Tablar über Haltestangen auf Auflagefläche setzen.
4 Klemmhülsen (3) über Haltestange (1) schieben und mit Flügelschraube (4) festziehen.
(Flügelschrauben müssen immer senkrecht zur Tablaraussenkante ausgerichtet sein).
Zur höhenrichtigen Befestigung der Klemmhülse (3) gibt es an der Haltestange (1) vier
Höhenmarkierungen A,B,C, und D.
3 Tablare mit 25 ml Erlenmeyerkolben Markierung A und D
2 Tablare mit 50 ml Erlenmeyerkolben Markierung B
2 Tablare mit 100 ml Erlenmeyerkolben Markierung C
2 Tablare mit 250 ml Erlenmeyerkolben Markierung D
Zweites Tablar über Haltestange (1) auf Klemmhülse (3) aufsetzen.
Gegebenenfalls gleiches Vorgehen für drittes Tablar.
Bitte achten Sie vor dem Beginn des Schüttelns darauf, dass die Gefäße sicher in
den dafür vorgesehenen Halteklammern fixiert und alle Schraubverbindungen
festgezogen sind.
BEDIENUNG UND BETRIEB
Bevor die Geräteanschlußleitung an die Netzsteckdose angeschlossen
wird, darauf achten, dass:
- die Spannung und Frequenz des Gerätes mit der Netzspannung
übereinstimmt. (Angaben über die Spannung des Gerätes finden sich
auf dem Typenschild).
- die Netzschalter auf Stellung “0“ stehen und sich die Bedienknöpfe am
linken Anschlag befinden, um ein Verschütten durch anfänglich
heftiges Schütteln zu vermeiden.
Sorgfältiges Verschließen der Schüttelgefäße sowie eine angepaßte
Schüttelfrequenz bei offenen Gefäßen ermöglicht Schutz vor Spritzern
und Überschwappen.
Es empfiehlt sich in jedem Fall, die Schüttelfrequenz von kleinen Werten
bis zum gewünschten Schütteleffekt allmählich zu erhöhen, um
unbeabsichtigte heftige Schüttelbewegungen zu vermeiden.
Grundsätzlich sollten einzelne Schüttelgefäße mittig und mehrere Gefäße
gleichmäßig auf dem Auflagetisch verteilt werden.
Bei hohen Belastungen (Tragfähigkeit des Schütteltisches) und hohen
Schüttelfrequenzen ist die Belastungskurve des jeweiligen Gerätes zu
beachten. (siehe Technische Daten)
Beim Umgang mit gefährlichem Schüttelgut sind die relevanten
Sicherheitsvorschriften zu beachten.

IDI
11

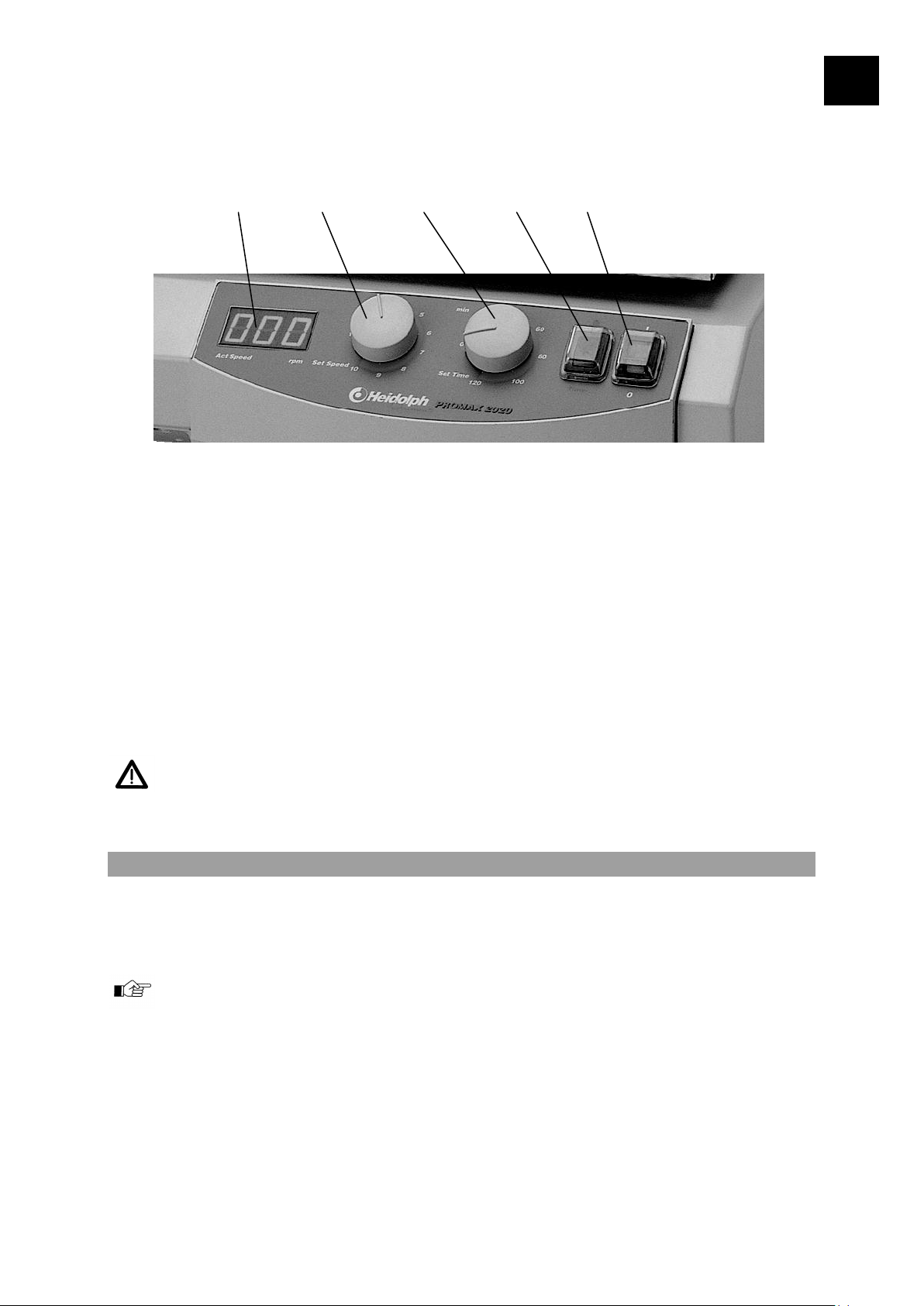

Von rechts nach links befinden sich folgende Bedienelemente auf der Bedienfront:
A 2-poliger Netzschalter mit grüner beleuchteter Wippe
B Umschalter Dauerbetrieb / Timerbetrieb
C Zeiteinstellknopf
D Drehzahleinstellknopf
E 3-stellige Digitalanzeige für Drehzahl
1. Mit dem Netzschalter (A) schalten Sie das Gerät ein.
2. Mit dem Drehzahleinstellknopf (D) wird die gewünschte Schüttelfrequenz eingestellt.
3. Mit dem Umschalter (B) stellen Sie die Betriebsart Dauerbetrieb (Symbol ) bzw.
Timerbetrieb (Timer) ein. In der Betriebsart Timerbetrieb kann mit dem Zeiteinstellknopf
die Schüttelzeit von 0 bis 120 Minuten eingestellt werden. Die Uhr läuft bei
Netzunterbrechung weiter.
4. Die aktuelle Drehzahl wird in der 3-stelligen Digitalanzeige angezeigt.
Beim Betrieb der Schüttelgeräte in Temperaturschränken sind die in den
Technischen Daten aufgeführten Umgebungsbedingungen zu beachten.
REINIGUNG UND WARTUNG
Zur Reinigung Gehäuse und Oberfläche des Gerätes mit einem feuchten Tuch (milde
Seifenlauge) abwischen.
HINWEIS: Auf keinen Fall zur Reinigung Chlorbleiche, auf Chlorbasis aufbauende
Putzmittel, Scheuermittel, Ammoniak, Putzwolle oder Reinigungsmittel mit
metallischen Bestandteilen verwenden. Die Oberfläche des Gerätes würde dadurch
Schaden erleiden.
Das Gerät ist wartungsfrei. Eine eventuell notwendige Reparatur ist unbedingt von einem
durch Heidolph autorisierten Fachmann auszuführen. Wenden Sie sich hierzu an Ihren
HEIDOLPH-Händler bzw. an die HEIDOLPH-Vertretung (siehe auch Seite 15).
E D C B A

IDI
12
ABBAU, TRANSPORT UND LAGERUNG
Abbau
1. Gerät abschalten und Netzstecker ziehen.
2. Alle Gerätschaften um den Schüttler herum entfernen, damit das Gerät problemlos
abgebaut werden kann.
3. Gefäße vom Gerät entfernen. Zubehörteile demontieren.
Transport und Lagerung
1. Das Gerät und seine Teile in der Originalverpackung lagern oder in einem anderen
geeigneten Behälter, um Schäden während eines Transportes zu vermeiden. Die
Verpackung mit Klebestreifen verschließen.
2. Gefäße vom Schütteltisch des Gerätes entfernen. Zubehörteile demontieren.
Vorsicht: Beim Transport des Gerätes ist darauf zu achten, dass
Stöße und Erschütterungen vermieden werden.
ENTSORGUNG
Wir bitten Sie, darauf zu achten, Altgeräte bzw. defekte Geräteteile bei einer Sammelstelle
fachgerecht entsorgen zu lassen. Trennen Sie bitte auch das Altmaterial in Metall, Glas,
Kunststoff usw.
Entsorgen Sie bitte auch das Verpackungsmaterial umweltgerecht (Materialtrennung).
STÖRUNGEN UND DEREN BESEITIGUNG
Lassen Sie Arbeiten an elektrischen, elektronischen und kältetechnischen Komponenten von
qualifizierten Personen ausführen.
Netzschalter am Schüttel-Misch-Gerät leuchtet nicht
1. Netzleitung überprüfen
2. Sicherungen überprüfen
Keine Schüttelfunktion (Netzschalter leuchtet)
1. Timer ist abgelaufen
2. Überhitzungsschutz des Motors hat wegen Überlastung angesprochen
Maßnahmen:
Ca. 20 Minuten warten und Belastung des Schütteltisches verringern.
3. Mechanik (Motor brummt) oder Elektronik (Motor brummt nicht) des Gerätes defekt.

IDI
13
TECHNISCHE DATEN
alle Schüttelgeräte
Standfläche
415 x 455 mm
Gerätegewicht
ca. 15 kg
Umgebungstemperatur
0°C bis 50°C bei 80% rel. Luftfeuchtigkeit
Geeignet für den Einsatz in Begasungs- und
Temperaturschränken
(zul. Umgebungstemperatur beachten)
Aufnahmeleistung
66 W
Spannung / Frequenz
230/240V 50/60Hz; Sonderausführung 115V 50/60Hz
Schutzart
IP 20
Antrieb
elektronisch geregelter Kondensatormotor
UNIMAX 2010
Schüttelfrequenz
20 –400 1/min
Gesamthub / Orbit
20 mm
Bewegungsart
rotierend
Tragfähigkeit
statisch 10 kg; Einschränkungen bei hohen
Schüttelfrequenzen
Timer
Zeitschaltuhr 0 –120 min /Dauerbetrieb
Auflagefläche
390 mm x 340 mm
mit rutschsicherer Gummiplatte

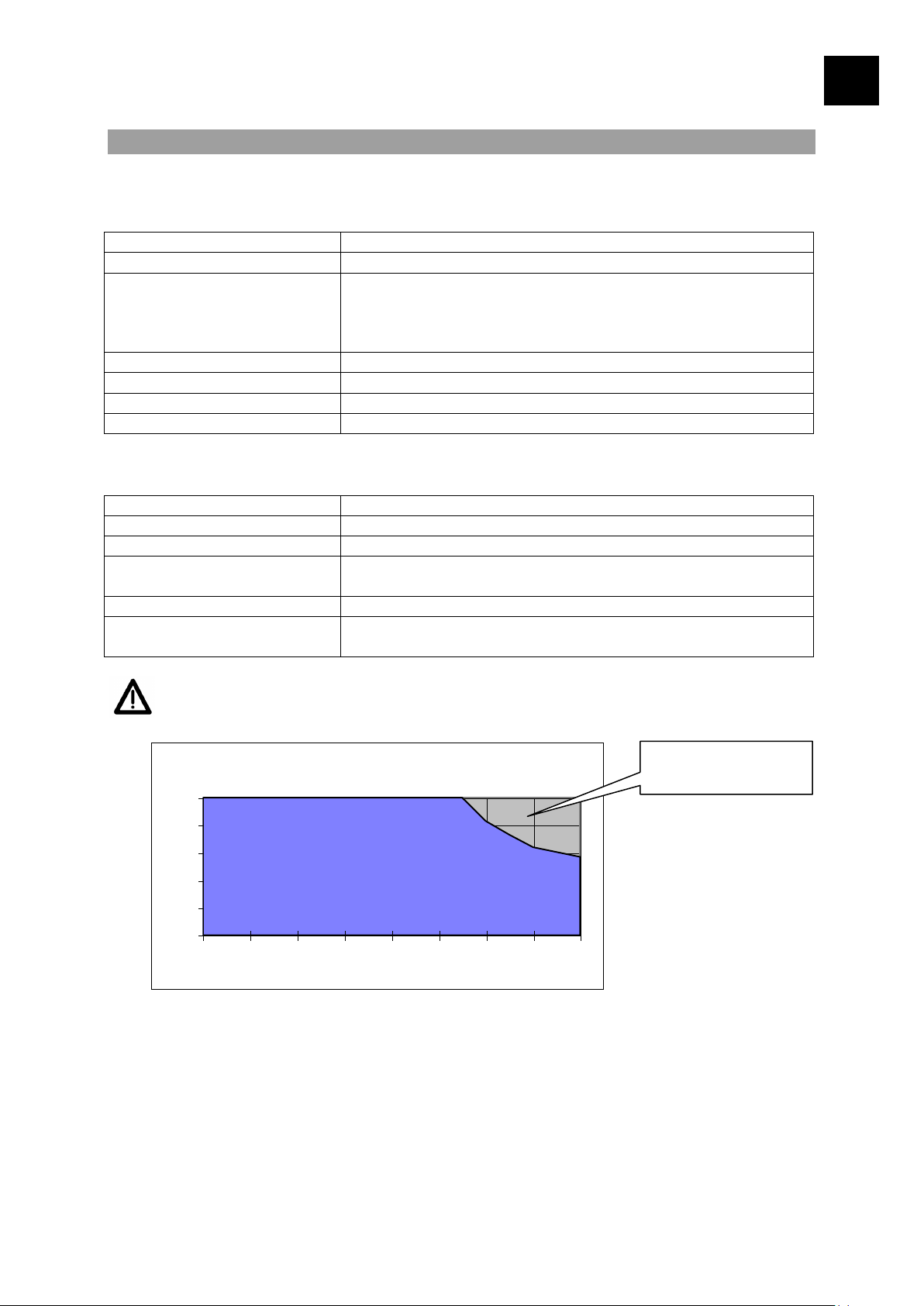

- Bitte beachten Sie die im folgenden Diagramm dargestellten Einschränkungen
der maximalen Belastung des Schütteltisches bei hohen Schüttelfrequenzen
UNIMAX 2010, zulässige Belastung
0,0
2,0
4,0
6,0
8,0
10,0
0100 200 300 400
Schüttelfrequenz (1/min)
Belastung
(kg)
unzulässiger
Bereich

IDI
14
PROMAX 2020
Schüttelfrequenz
20 –400 1/min
Gesamthub / Orbit
20 mm
Bewegungsart
reziprok
Tragfähigkeit
statisch 10 kg; Einschränkungen bei hohen
Schüttelfrequenzen
Timer
Zeitschaltuhr 0 –120 min /Dauerbetrieb
Auflagefläche
390 mm x 340 mm
mit rutschsicherer Gummiplatte
- Bitte beachten Sie die im folgenden Diagramm dargestellten Einschränkungen
der maximalen Belastung des Schütteltisches bei hohen Schüttelfrequenzen
POLYMAX 2040
Schüttelfrequenz
2,5 –50 1/min
Winkel
5 / 10°
Bewegungsart
wippend
Tragfähigkeit
statisch 10 kg; Einschränkungen bei außermittigen
Belastungen
Timer
Zeitschaltuhr 0 –120 min /Dauerbetrieb
Auflagefläche
390 mm x 340 mm
mit rutschsicherer Gummiplatte
- Bitte beachten Sie die im folgenden Diagramm dargestellten Einschränkungen
der maximalen Belastung des Schütteltisches bei hohen Schüttelfrequenzen
POLYMAX 2040,
zulässige außermittige Belastung
0,0
2,0
4,0
6,0
8,0
10,0
15 45 75 105 135
Schwerpunktabstand (mm)
Belastung
(kg)
PROMAX 2020, zulässige Belastung
0,0
2,0
4,0
6,0
8,0
10,0
0100 200 300 400
Schüttelfrequenz (1/min)
Belastung
(kg)
unzulässiger
Bereich
unzulässiger
Bereich

IDI
15
GARANTIE, HAFTUNG UND URHEBERRECHTE
Garantie
Die Firma Heidolph Instruments gewährt Ihnen auf die hier beschriebenen Produkte
(ausgenommen Verschleißteile) eine Garantie von drei Jahren, gerechnet ab Auslieferung
vom Hersteller-Lager. Diese Garantie umfaßt Material- und Herstellungsfehler.
Transportschäden sind ausgeschlossen.
Im Falle eines Garantieanspruchs benachrichtigen Sie bitte Heidolph Instruments
(Tel.: (+49) 9122 - 9920-69) oder Ihren Heidolph Instruments Händler. Wenn es sich um
einen Material- oder Herstellungsfehler handelt, wird Ihnen im Rahmen der Garantie das
Gerät kostenfrei repariert oder ersetzt.
Für Schäden durch unsachgemäße Behandlung kann von der Firma Heidolph Instruments
keine Garantie übernommen werden.
Eine Änderung dieser Garantieerklärung bedarf in jedem Fall einer schriftlichen Bestätigung
durch die Firma Heidolph Instruments.
Haftungsausschluß
Für Schäden durch unsachgemäße Behandlung und Verwendung kann von der Firma
Heidolph Instruments keine Haftung übernommen werden. Folgeschäden sind von der
Haftung ausgeschlossen.
Urheberrecht
Das Urheberrecht (Copyright) für alle Bilder und Texte in dieser Betriebsanleitung liegt bei
Heidolph Instruments.
FRAGEN / REPARATUREN
Haben Sie nach dem Lesen der Betriebsanleitung noch Fragen zu Installation, Betrieb oder
Wartung, wenden Sie sich bitte an die im folgenden genannte Adresse.
Bei Reparaturen wenden Sie sich bitte vorab telefonisch an Heidolph Instruments direkt
(Tel.: (+49) 9122 - 9920-69) oder an Ihren autorisierten Heidolph Instruments Händler.
Hinweis
Bitte senden Sie Geräte ausschließlich nach vorheriger Rücksprache an diese
Anschrift:
Heidolph Instruments GmbH & Co. KG
Vertrieb Labortechnik
Walpersdorfer Str. 12
D-91126 Schwabach / Deutschland
Tel.: +49 –9122 - 9920-74
Fax: +49 –9122 - 9920-65
E-Mail: [e-mail]

IDI
16
Sicherheitshinweis
Bitte sorgen Sie bei der Anlieferung von Reparaturgeräten, die mit gefährlichen
Arbeitsstoffen in Berührung gekommen sind für:
- Möglichst genaue Stoffangaben des entsprechenden Mediums
- Schutzmaßnahmen zum sicheren Umgang für unser Annahme- und
Wartungspersonal.
- Kennzeichnung der Verpackung gemäß der Gefahrenstoffverordnung
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären, dass dieses Produkt mit folgenden Normen und normativen Dokumenten
übereinstimmt:
EMV-Richtlinie (89/336/EWG):
EN 61326: 1997 + A1:1998 + A2:2001 + A3:2003
EN 61000-3-2: 2000
EN 61000-3-3: 1997 + A1 2001
EN 61326: 1997 + A1:1998 + A2:2001 + A3:2003
EN 61000-4-2:1995 + A1:1998 + A2:2001
EN 61000-4-3:2002 + A1:2002
EN 61000-4-4:1995 + A1:2001 + A2001
EN 61000-4-5:1995 + A1:2001
EN 61000-4-6:1996 + A1:2001
EN 61000-4-11:1994 + A1:2001
Niederspannungs-Richtlinie (73/23/EWG):
EN 61010
EN 61010-2-051

IEI
17
Thank you for purchasing a Heidolph Instruments product. This item has been designed,
made and inspected in compliance with DIN EN ISO 61010 for long-term and flawless
operation.
SUMMARY
Summary............................................................................................................
17
Standard hardware & options.............................................................................
18
General...............................................................................................................
19
Safety information...............................................................................................
19
Set-up.................................................................................................................
20
1. machine set-up ............................................................................................
20
2. electric hook-up ...........................................................................................
20
3. load vessels on vibrator table ......................................................................
20
3.1. universal mount with base frame and clamping rollers ........................
20
3.2. rack with clips .......................................................................................
21
3.3. rack for separating funnel......................................................................
22
3.4. multi-level set-up...................................................................................
23
Operation and controls.......................................................................................
24
Cleaning & servicing...........................................................................................
25
Disassembly & storage.......................................................................................
26
Disposal..............................................................................................................
26
Troubleshooting.........................................................................................
26
Specifications.....................................................................................................
27
UNIMAX 2010...............................................................................................
27
PROMAX 2020.............................................................................................
28
POLYMAX 2040...........................................................................................
28
Warranty, liability & copyright.............................................................................
29
FAQ / repair work...............................................................................................
29
CE-declaration of conformity..............................................................................
30
Important information
Advice about power cord / mains supply
Caution: mandatory action
Caution: fire- and explosion hazard
Advice about maintenance / repair

IEI
18
STANDARD HARDWARE & OPTIONS
product
quantity
P/N
230/240V 50/60Hz
P/N
115V 50/60Hz
Shakers / Mixers
UNIMAX 2010
1
542-10020-00
542-10020-01
or
PROMAX 2020
1
542-20020-00
542-20020-01
or
POLYMAX 2040
(5° tilt)
1
542-40005-00
542-40005-01
or
POLYMAX 2040
(10° tilt)
1
542-40010-00
542-40010-01
Instruction Manual
1
01-005-002-31
01-005-002-31
Power cord
1
14-007-003-81
14-007-003-89
Accessories
product
P/N
base frame
549-50000-00
clamping roller
549-58000-00
universal tray
549-59000-00
clamp for 25 ml Erlenmeyer flask
(36 ea. per tray)
549-51000-00
clamp for 50 ml Erlenmeyer flask
(36 ea. per tray)
549-52000-00
clamp for 100 ml Erlenmeyer flask
(23 ea. per tray)
549-53000-00
clamp for 250 ml Erlenmeyer flask
(12 ea. per tray)
549-54000-00
clamp for 500 ml Erlenmeyer flask
(9 ea. per tray)
549-55000-00
clamp for 1000 ml Erlenmeyer flask
(5 ea. per tray)
549-56000-00
holder for separating funnel 250 ml, 500 ml, 1000 ml
549-57000-00
holder for separating funnel 2000 ml
549-61000-00
hardware for multi-level set-up
549-60000-00

IEI
19
GENERAL
Unpack your item carefully.
Inspect for damage and report such damage or missing parts to your supplier right
away.
Read your Instruction Manual carefully. Take time to save time while working with
your product. Make sure that every user has read and understood the Instruction
Manual.
Please store the Instruction Manual in a place easily accessible to every user.
IF ALL ELSE FAILS, READ THESE INSTRUCTIONS !
A so-called EURO-plug (DIN 49441 CEE 7/VII 10/ 16 A 250 V) is standard on all of
the products.
For the Continental US they feature a US-standard plug (NEMA Pub.No.WDI.1961
ASA C 73.1 . 1961 page 8 15A 125V).
For using the item in a country with deviating outlet / plug systems, we recommend
to use approved adapters or to have an electrician replace the standard plug with
one mating your local system.
As shipped, the item features a protective ground wire. When replacing the original
plug, make sure to reconnect this protective ground wire in the new plug !
SAFETY INFORMATION
Please comply with all safety and accident-prevention regulations as in force
for laboratory work!
Use extra care when working with flammable substances; refer to safety data
sheets.
Use extra care when working in the vicinity of flammable and explosive
substances. Motors are of non-sparking type, the item itself however is not
explosion-proof.
When connecting your item with your local power supply, please make sure
your item is wired for your local voltage; refer to data plate on the item.
Please connect your unit with a protective-ground outlet only.
Repair work is limited to technicians approved by Heidolph Instruments.
Your item needs a solid stand.
Lab bench needs to be of rigid design, and features an anti-skid surface coat.

IEI
20
Before starting the item, make sure all vessels are attached safely
(must not move while shaking).
SET-UP
1. Set-up
Please locate the shaker on a rigid, horizontal surface. For safety reasons, keep the area
around the machine clear of other items.
Be aware of orbital movement of the shaker plate and vessel set-up protruding over the
standard table surface.
2. Electric hook-up
Use the power cord from your hardware bag and connect it with the plug connector in the
item's rear panel.
The item features two-pole circuit breakers located in the item's plug connector for ease of
access. For circuit breaker details refer to data plate.
3. Secure vessels on shaker plate
To secure vessels on shaker plate, use optional adapters. Adapters for Erlenmeyer
flasks, separating funnels and a universal adapter with clamping rollers are available. For
more details refer to standard equipment and options.
In some cases using low shaking speed, vessels like Petri dishes just may be put on the anti-
skid rubber plate that comes with the item as a standard option.
Before starting shaking, make sure all vessels are secured in place properly.
3.1. Universal mount with base frame and clamping rollers.
Base frame and clamping rollers allow to safely attach whatever sort of vessels and racks on
the shaker plate.
base frame (P/N 549-50000-00)
clamping roller (P/N 549-58000-00) 2 ea. minimum
The base frame goes on the shaker plate as described below:
Remove round rubber caps located in the four corners.
Thread 4 ea. bolts (1) in the respective holes and pull tight with box-end spanner (2) from
hardware bag. Slip holding bar (3) over bolts (1) and secure with wingbolts (5).
