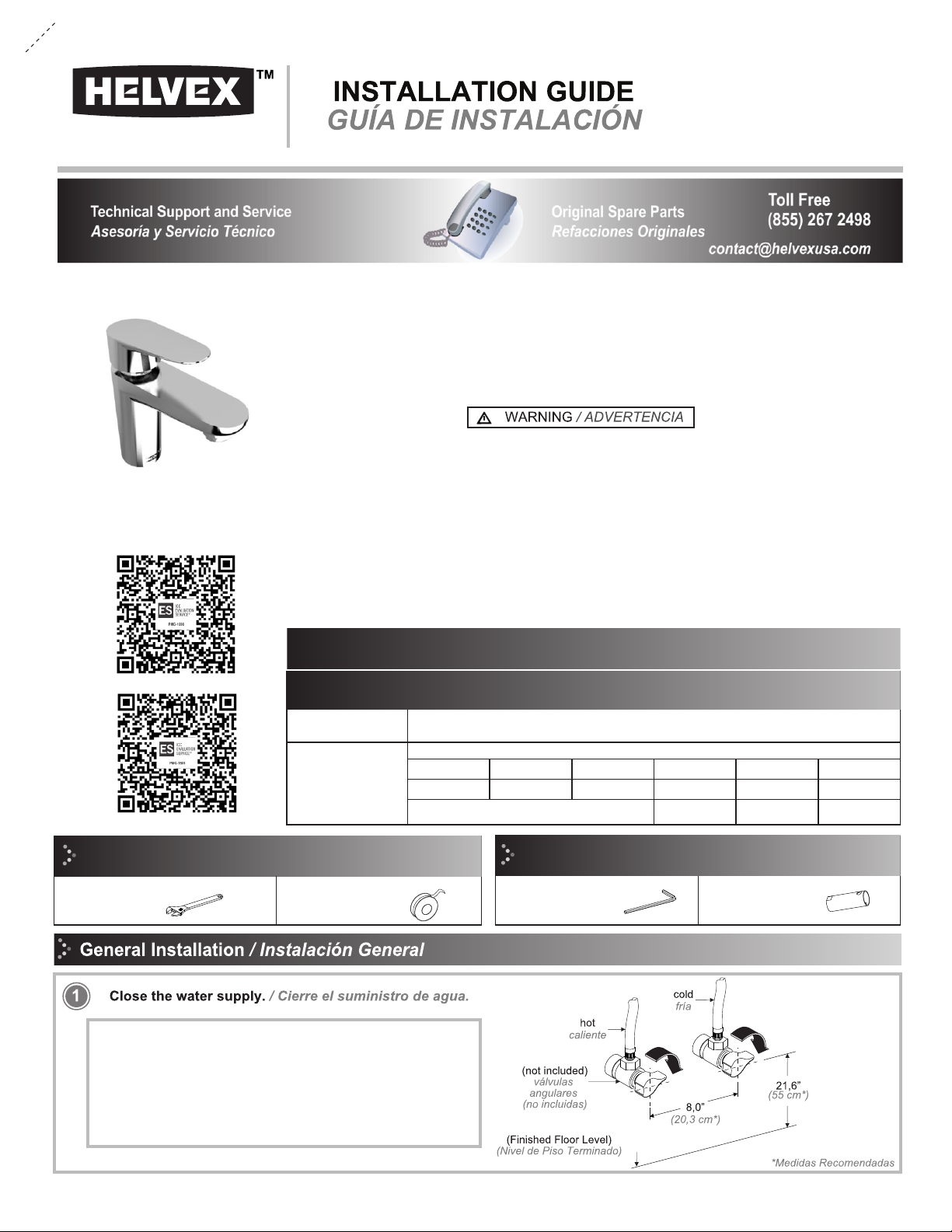

Helvex Century UE-928 User manual

adjustable
wrench
perico
Items Included in the Product /
Artículos Incluidos en el Producto
llave de
mantenimiento
maintenance
wrench
1-02-3133-1
FFL
NPT
UE-928Century
Single Handle Sink Faucet
Monomando para Lavabo
Requerimientos de Instalación
Installation Requirements
1,40
20 137,89
Requerimientos de Instalación
Installation Requirements
Model / Modelo
Minimum / Mínima Maximum / Máxima
kg/cm²
PSI kPa kg/cm² PSI kPa
UE-928 5,624
80 551,58
Caution: Do not exceed the pressure of:
Precaución: No exceder la presión de: 8,788
125 861,84
Locate and close the water supply valves. They are usually found
underneath the sink. If it is a replacement faucet, remove the old
faucet and clean the entire sink’s surface.
Ubique y cierre las válvulas de suministro de agua. Generalmente
se encuentran debajo del lavabo. Si se trata de un reemplazo de
grifo, quite el grifo viejo y limpie completamente la superficie del
lavabo.
llave allen
5/64"
5/64" allen
wrench
plumber´s tape
teflón
angle valves
Recommended Tools and Materials /
Herramientas y Materiales Recomendados
This product can expose you to chemicals including lead, which is known to the State of California to cause
cancer. For more information go to www.P65Warnings.ca.gov. / Este producto puede exponerlo a sustancias
químicas, incluido el plomo, que es conocido por el estado de California como causante de cáncer. Para
obtener más información, visite www.P65Warnings.ca.gov.
This Installation Guide Applies to the Product in any Finishing.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product’s illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product’s functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex’s
commitment to quality, innovation and the environment.
For the correct functioning of these products, the recommended water pressures is:
Para el correcto funcionamiento de estos productos, se recomiendan las siguientes presiones:
*Recommended Dimensions

2
Screw the supply hoses (not included) to the connectors and
the supply line. / Enrosque las mangueras (no incluidas) a los
conectores y a la línea de alimentación.
2
separator
separator
angle valves
angle valves
válvulas angulares
To open and close the water flow, move the handle up and
down. To adjust the water temperature, turn clockwise for
hotter and counterclockwise for colder. / Para abrir y cerrar
el flujo de agua, levante y baje el maneral. Para regular la
temperatura, gire a la izquierda para más caliente y a la
derecha para más fría.
Hoses Installation (not included)
connectors
conectores
connectors
conectores
Unscrew the connectors and the nut,
remove the washer and the separator. /
Desenrosque los conectores y la tuerca,
remueva la rondana y el separador.
Insert the faucet into the sink hole and
check that the gasket is placed. /
Inserte la salida en el lavabo y
verifique que se coloque el empaque.
Insert the separator and the washer.
Screw the nut to fix and screw the
connectors. / Inserte el separador y la
rondana. Enrosque la tuerca para fijar y
enrosque los conectores.
válvulas angulares
separador
connectors
conectores
gasket
empaque gasket
empaque
M
cold
fría
hot
caliente
Open the water supply
Apply plumber´s tape on the
threaded connections, in order
to prevent leaks.
Coloque cinta teflón en las
conexiones roscadas para
evitar fugas.
hoses
(not included)
1/2"-14 NPSM x 1/2"-14 NPSM x 24"
mangueras
(no incluidas)

3
Shut off the water supply off before starting, unscrew the handle’s set screw with the allen wrench (included) , remove the handle and the
escutcheon. / Cierre el suministro de agua antes de comenzar, desenrosque el opresor del maneral con la llave allen (incluida), retire el
maneral y el chapetón.
11
12 Remove the locknut with the maintenance wrench (included) and change the cartridge. / Desenrosque la tuerca de sujeción con la llave
(incluida) y cambie el cartucho.
9
gasket
empaque
aerator
aireador
barrel
barril
gasket
empaque
aerator
aireador
barrel
barril
locknut
tuerca de sujeción
cartridge
cartucho
Rh-2529
escutcheon
chapetón
handle
maneral
set screw
opresor
Unscrew the barrel to remove the aereator and the gasket,
and clean with water and a soft brush. / Desenrosque el barril
para remover el aireador y el empaque y límpielo con agua y
un cepillo suave.
Assemble and screw the aereator with the gasket. / Ensamble
y enrosque el aireador con el empaque.
Sh-1363

Troubleshooting / Problemas, Posibles Causas y Soluciones
Connections are possibly not firmly tightened. / Es
posible que las conexiones no estén firmemente
apretadas.
No water flow.
/ No sale agua.
The main water supply valves are closed. / Las válvulas
de alimentación principal se encuentran cerradas.
Open the water supply valves (page 2, step 7).
/ Abra las válvulas principales de agua (pág. 2, paso 7).
The faucet is loose.
/ La salida está floja.
There are leaks in the
connections. / Hay fuga
en las conexiones.
There is low water flow. /
Existe poco flujo de
agua.
The nut is not tightened. / La tuerca no está apretada. Tighten the nut firmly (page 2, step 4). / Apriete
firmemente la tuerca.(pág. 2, paso 4).
The lever handle is closed. / La palanca maneral se
encuentra cerrada.
Lift and/or turn the handle’s lever, according to the product
operation (page 2, step 8). / Levante y/o gire la palanca
maneral, según la operación del producto. (pág. 2, paso 8).
Clogged aerator. / Aireador obstruído. Remove the aerator and clean (page 3, step 9 and 10).
/ Retire el aireador y límpielo. (pág. 3, paso 9 y 10).
Tighten the connections firmly (page 2, step 6 “Hoses
Installation”). / Apriete firmemente la conexión (pág. 2, paso
6 “Instalación de las mangueras”).
It is very important to follow the instructions below to preserve HELVEX products
finishings shiny and in perfect conditions:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your device daily.
Visit our website www.helvexusa.com
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestra página www.helvexusa.com
/ Recomendaciones de LimpiezaCleaning Recommendations
