Helvex TV-012 User manual

Instalación General / General Installation
1-02-3233-1
Herramientas y Materiales Recomendados / Recommended Tools and Materials
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado /
This Installation Guide Applies to the Product in any Finishing
phillips screwdriver
desarmador de cruz
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Válvula de Paso
Angular Stop Valve
TV-012
*1,3 cm
(0,5")
½ -14 NPT "
Enrosque la válvula de paso a la línea de alimentación. / Screw the angular stop valve to the supply line.
Requerimientos de Instalación
Installation Requirements
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
Para el correcto funcionamiento de éstos productos, se recomiendan las siguientes presiones:
For the correct operation of these products, the following pressures are recommended:
0,25 3,55 24,51 6,0 85,3 588,3
TV-012
Cada metro de altura de su
producto a la base del tinaco
equivalen a (0,1 kg/cm²)
[1,42 PSI].
Every meter of height of your
product to the base of the
tube is equivalent to (0,1
kg/cm²) [1,42 PSI].
válvula de paso
½”-14 NPT x ½”-14 NPSM
½”-14 NPT x ½”-14 NPSM
angular stop valve
1
½”-14 NPSM
Coloque teflón en las conexiones roscadas para evitar fugas.
Apply plumber’s tape around the threaded connections for prevent leakages.
flexómetro
flexometer
línea de
alimentación
supply line
pared con
acabado final
finished wall

4
Enter our free
training courses.
Participa en nuestros
cursos gratuitos
de capacitación.
Recomendaciones de Limpieza / Cleaning Recommendations
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishings, shiny and in perfect conditions:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your device daily
Visit our websites www.helvex.com.mx for México and www.helvex.com
for the international market

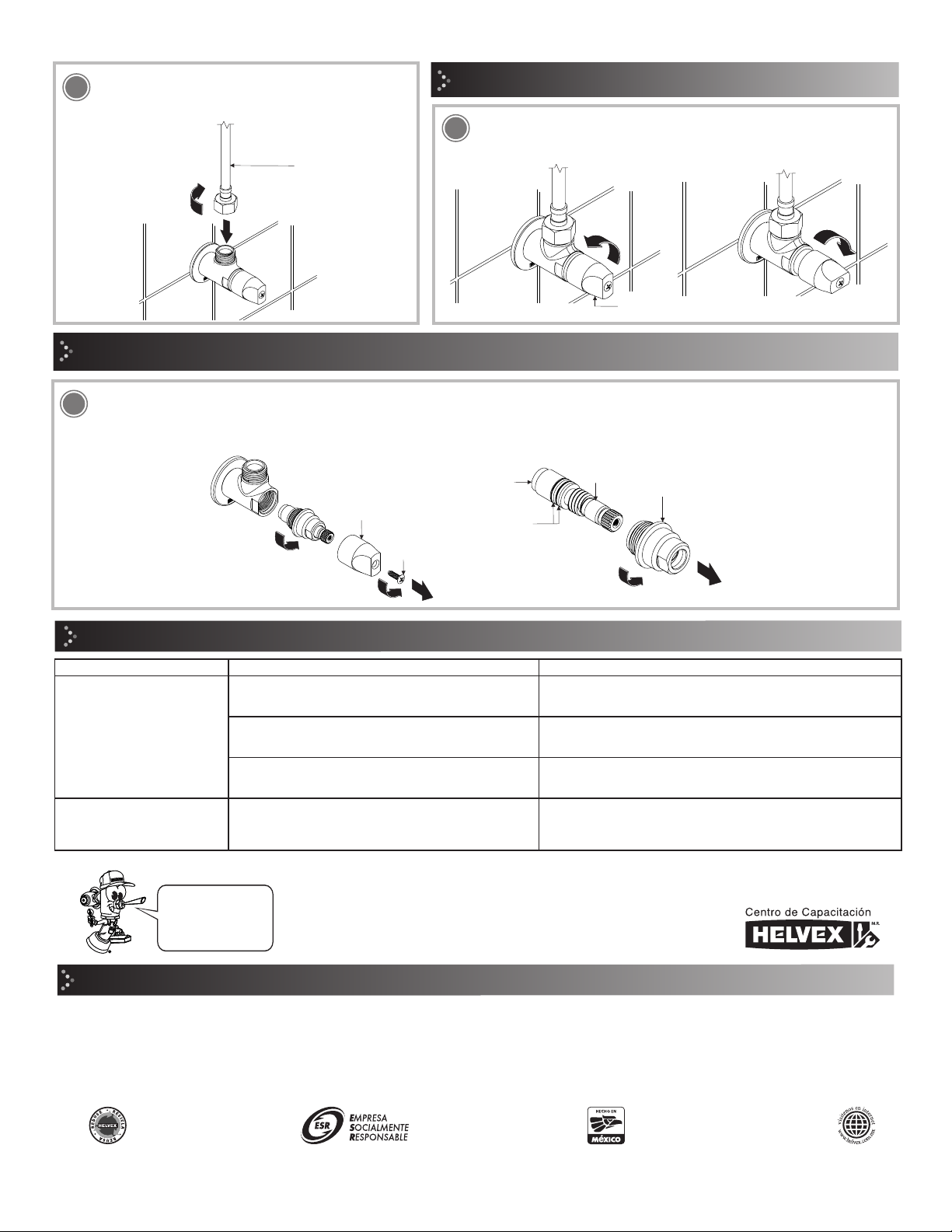

Enrosque la manguera (no incluida) a la válvula de paso y
apriete firmemente para evitar fugas. / Screw the hose
(not included) into the angular stop valve and tighten firmly
to prevent leakage.
manguera (no incluida)
hose (not included)
Mantenimiento / Maintenance
Desenrosque el tornillo para remover el maneral, desenrosque la tuerca para remover el vástago. Desenrosque el vástago de la tuerca y proceda a
limpiarlo o a cambiar los O’rings o el empaque si es necesario. Arme nuevamente. / Unscrew the screw to remove the handle, unscrew the nut to
remove the stem. Unscrew the stem from the nut and proceed to clean or change the O’rings or gasket it if necessary. Assemble again.
tornillo
screw
maneral
handle
2
In Guadalajara:
Contact:
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
81 83 33 57 67
81 83 33 61 78
tuerca
nut
vástago
stem
Posibles Causas y Soluciones / Troubleshooting
Problema / Problem Causas / Causes Soluciones / Solutions
La manguera no se apretó correctamente. /
The hose was not tightened properly.
Se dañó algún O’ring del vástago o de la tuerca. /
Some O’ring of the stem or the nut was damaged.
Apriete firmemente la manguera. (Pág. 2, paso 2). /
Tighten the hose tightly. (Page 2, step 2).
Apriete firmemente la tuerca. (Pág. 2, paso 2). /
Tighten the nut tightly. (Page 2, step 2).
Existe fuga en la válvula. /
There is leakage in the valve.
Se dañó el empaque del vástago. /
The stem gasket was damaged.
Cambiar el/los O’rings dañados. /
Change the damage O’rings.
La válvula se cerró y sigue
goteando. / There valve is
closed and continues the dripping.
Cambiar el empaque del vástago. /
Change the stem gasket.
La tuerca no está apretada correctamente. /
The nut is not tightened properly.
empaque
gasket
O’rings
3Gire el maneral en sentido de las manecillas del reloj para cerrar y gire el
maneral en sentido contrario a las manecillas del reloj para abrir. / Turn the
handle clockwise for close and turn the handle counterclockwise for open.
Operación / Operation
maneral
handle
abrir
open
cerrar
close
