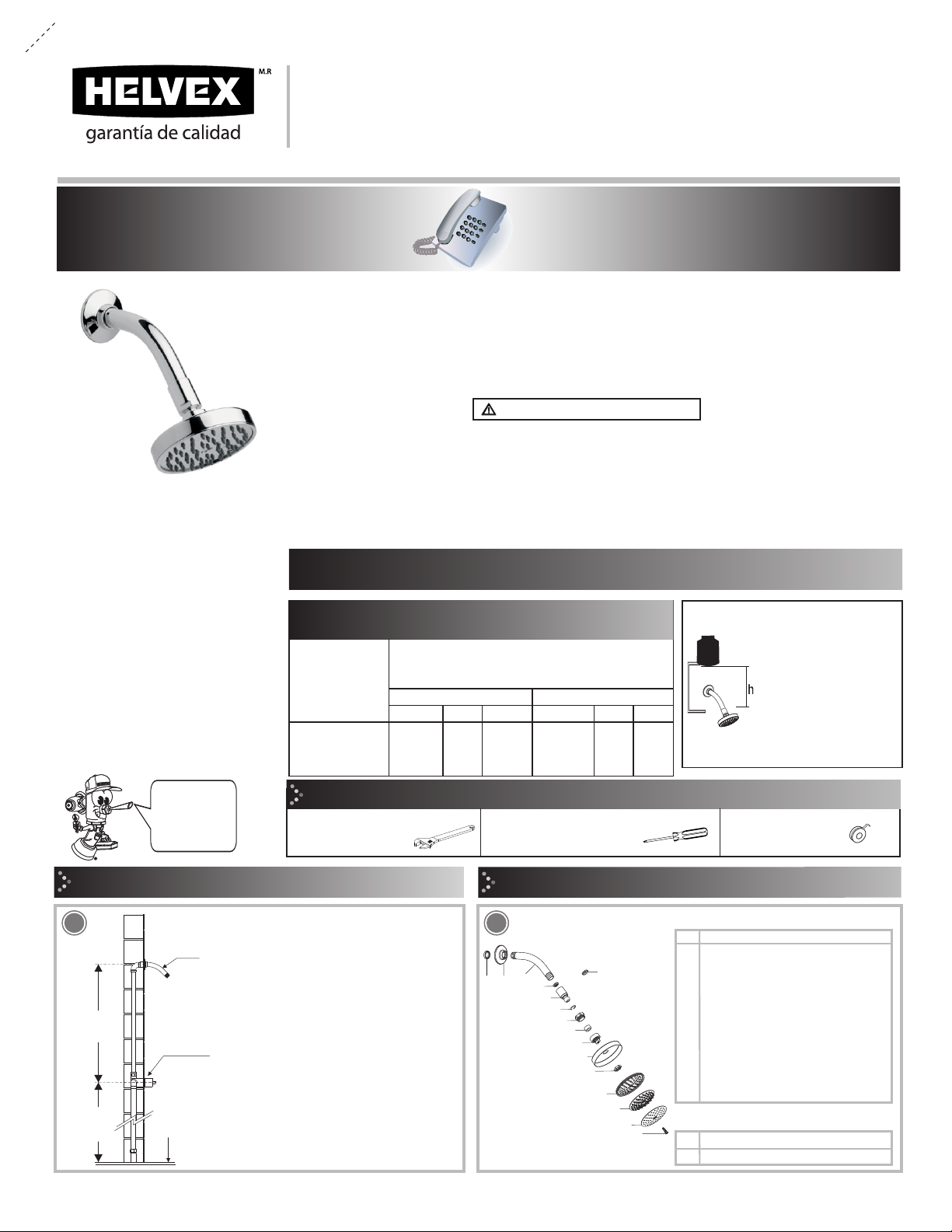

Helvex H201-EB-THD User manual

1-07-0616-8
1
Se recomienda que la instalación sea totalmente rígida.
It is recommended that the installation is completely rigid.
*70 cm
(27,5")
*120 cm
(47,2")
cuerpo mezclador (no incluido)
mixer valve (not included)
NPT
FFL
(Nivel de Piso Terminado)
brazo y chapetón (incluido)
arm and flange(included)
Herramientas y Materiales Recomendados / Recommended Tools and Materials
perico
adjustable wrench
desarmador de cruz
phillips screwdriver
teflón
plumber´s tape
(Finished Floor Level)
# / Descripción Description
1 Empaque / Gasket
2 Chapetón / Flange
3 Brazo / Arm
5 Economizador / Flow Restrictor
6 Nudo / Ball Joint
7 Seguro / Locking Ring
8 / Ball Joint NutTuerca para Nudo
10 Conector / Connector
16 Tornillo / Screw
15 Plato Regader / Shower Plate
14 Tapete Anticalcáreo / Antilimescale Plate
13 Difusor / Diffuser
12 Tuerca Hexagonal / Hexagonal Nut
11 Cuerpo / Body
1234
5
67
8
9
13
14
1516
12
10
9 Empaque p/ Nudo / Ball Joint Gasket
11
4 Economizador 6 LPM / 1,58 GPM Flow Restrictor
2
Componentes del Producto / Product Components
*Recommended Dimensions
*Medidas Recomendadas
Explora H-201
H201-6
H-201-B
H-201-EB
H201-EB-THD
H-201-AAI
Regadera de Chorro Fijo
Jet Fixed Shower Head
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 4815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42 PSI].
Requerimientos de Instalación
Installation Requirements
H-201, H201-6
H-201-AAI, H-201-EB
H201-EB-THD,
H-201-B
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
0,2 6,0 85,3 588,3
2,84 19,6
ADVERTENCIA / WARNING
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your highest expectations, this product’s funtionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex
commitment to the quality, innovation and the environment.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forma parte de Helvex.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply to your local
building codes. The product illustration may vary in appearance to the actual product, as result of the
continuous improvement process it is subject to.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Aplica para los modelos / Aplies to models
H-201, H-201-AAI, H-201-B, H-201-EB y H201-EB-THD
Instalación Geneal / General Installation
# / Descripción Description
Aplica para los modelos / Aplies to models
H201-6
Cromo
Blanco
Ébano
Acabado Acero Inoxidable
Stainless Steel Finishing
Finishings:
Chrome
White
Matte Black
B
EB
AAI
Acabados:
H-201-AAI
H-201
Regadera de Chorro Fijo con Brazo y Chapetón
Fixed Jet Shower with Arm and Flange
Acabado Acero Inoxidable / Stainless Steel Finishing
Cromo / Chrome
H-201-EB
Ébano / Matte Black
H-201-B
Blanco / White
H201-6
Cromo / Chrome
Regadera de Chorro Fijo con Brazo y Chapetón, 6,0 LPM
Fixed Jet Shower with Arm and Flange,1,58 GPM
H201-EB-THD

Oriente el cuerpo regadera en la
posición que desee. / Move the
shower head in the desired position.
5
3
Instalación General / General Installation
Operación / Operation
4
Mantenimiento / Maintenance
Posibles Causas y Soluciones / Troubleshooting
Problema / Problem Causas / Causes Solución / Solutions
No se colocó cinta teflón en las uniones. /
Did not place plumber´s tape on the threads.
Colocar cinta teflón en las conexiones roscadas (Pág. 2, paso 2 y 3).
Apply plumber´s tape around the threaded connections. (Page 2, step 2 and 3).
Hay fuga en las conexiones.
There are leaks in the connections.
Verifique que la presión mínima de operación sea la correcta (Pag. 1).
Verify that the minimum operating preasure is correct (Page 1).
Disminución del chorro de agua.
Water flow decreased. La presión en la instalación no es la adecuada. /
The operating pressure is not adequate.
El tapete anticalcáreo está óbstruido. /
Anti-limescale plate is clogged.
Realice limpieza (Pág. 2, paso 5).
Perform cleaning (Page 2, step 5).
anticalcáreos
anti-limescale
incrustaciones
calcáreas
limescale deposits
Esta regadera no requiere mantenimiento, solo elimine la acumulación de sales tocando el anticalcareo con el dedo. /
This shower head is Free-Maintenance, only remove the limescale build-up touching the anti-limescale with the finger.
Nota: Esta regadera es de ibre antenimiento. L M
Note: This shower head is Free-Maintenance.
Nota: Limpiar tantas veces como sea necesario para evitar la restricción de flujo causada por partículas minerales o acumulación de cal,
que depende del grado de dureza del agua en cada región, lo que provoca que el flujo de agua disminuya o sea cero en algún momento.
Note: Clean as often as necessary in order to avoid flow restriction caused by mineral particles or limescale build-up, that depends on the
degree of the water hardness each region, which causes the flow of water decreases or is zero at some point.
2
línea de alimentación
water supply line
Coloque teflón en las conexiones roscadas. /
Apply plumber’s tape around the threaded connections.
Enrosque el brazo con el chapetón ensamblado a la línea de alimentación
de agua. / Screw the arm with the assembled flange to the water supply line.
Enrosque la regadera en el brazo. / Screw the shower head to the arm.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Coloque teflón en las conexiones roscadas. /
Apply plumber’s tape around the threaded connections.
