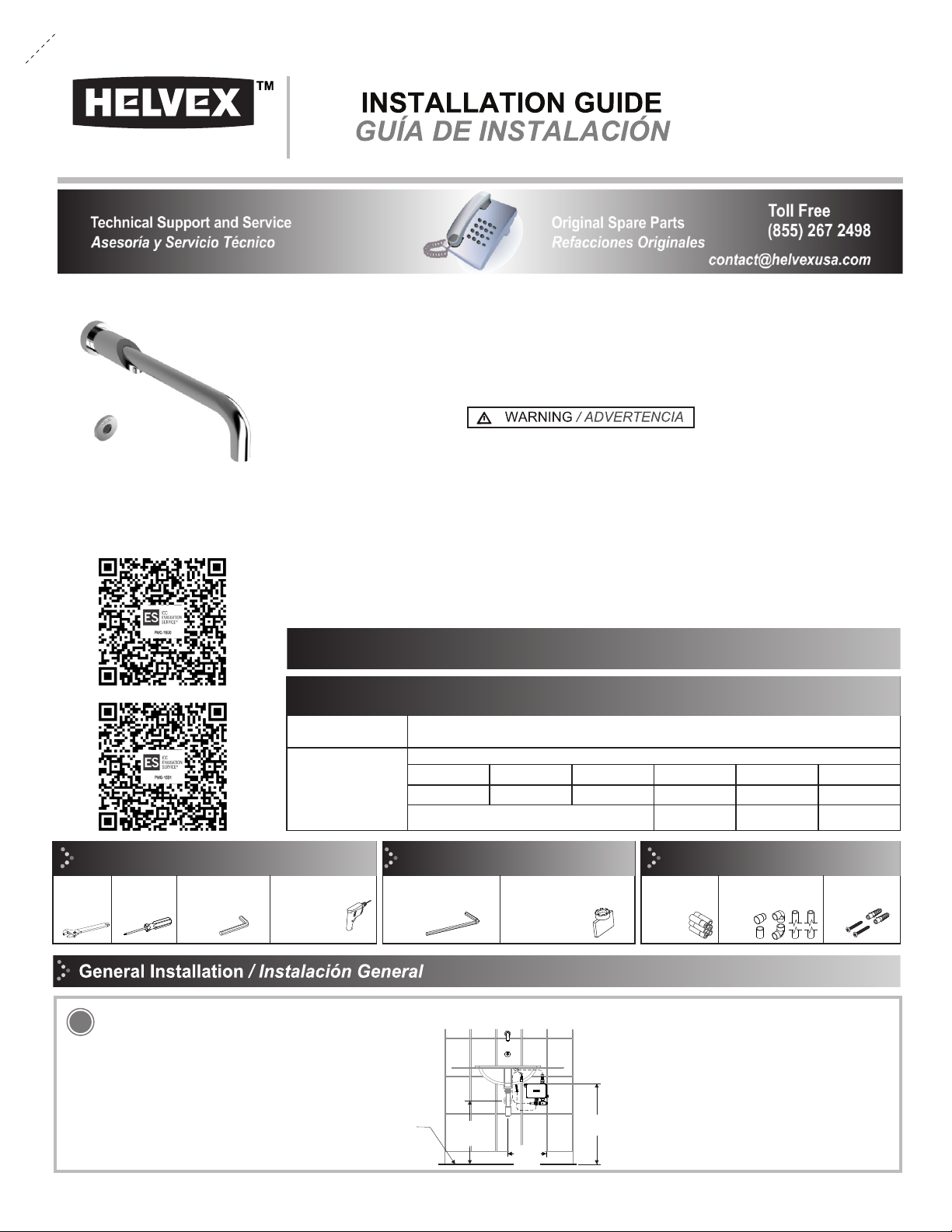

Helvex NUVA UTV-200 User manual

1-05-2072-1
1
Note: Place the electronic module where water does not splash. /
Nota: Coloque el módulo electrónico donde no le salpique el agua.
UTV-200
NUVA
Wall Mount Electronic Faucet
Llave Electrónica a Pared
Requerimientos de Instalación
Installation Requirements
1,40
20 137,89
Requerimientos de Instalación
Installation Requirements
Model / Modelo
Minimum / Mínima Maximum / Máxima
kg/cm²
PSI kPa kg/cm² PSI kPa
UTV-200 5,624
80 551,84
Caution: Do not exceed the pressure of:
Precaución: No exceder la presión de: 8,788
125 861,84
6 baterías AA
6 AA batteries3/32" allen wrench
llave allen 3/32" tubería de PVC
PVC piping
perico
adjustable
wrench desarmador
screw driver drill with Ø 1/4"
drill bit
taladro con
broca de
Ø 1/4"
aerator key
llave para aireador
Included Accessories /
Accesorios Incluidos
fixing kit
kit de fijación
FFL (Finished Floor Level)
NPT (Nivel de Piso Terminado) *19,7"
(50 cm)
*11,4"
(29 cm)
*25,2"
(64 cm)
*Recommended Dimensions
* Dimensiones Recomendadas
1/2" allen wrench
llave allen 1/2"
This product can expose you to chemicals including lead, which is known to the State of California to cause
cancer. For more information go to www.P65Warnings.ca.gov. / Este producto puede exponerlo a sustancias
químicas, incluido el plomo, que es conocido por el estado de California como causante de cáncer. Para
obtener más información, visite www.P65Warnings.ca.gov.
This Installation Guide Applies to the Product in any Finishing.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product’s illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product’s functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex’s
commitment to quality, innovation and the environment.
Recommended Tools and Materials /
Herramientas y Materiales Recomendados Items Included in the Product /
Artículos Incluidos en el Producto
Install the electronic module according to the reference dimensions shown. / Instale el módulo electrónico de acuerdo a las medidas
referenciales que se muestran.
For the correct functioning of these products, the recommended water pressures is:
Para el correcto funcionamiento de estos productos, se recomiendan las siguientes presiones:

2
When placing the finished wall, is necessary to verify that the
plastic protector is leveled with the distance indicated as optimal
depth. / Es necesario que al colocar el acabado final, se
verifique que el protector de plástico quede a nivel con la
distancia indicada como profundidad óptima.
4” - 5”
(10 cm - 12,5 cm)
3"
(7,5 cm)
12”
(30,5 cm)
4”
10 cm
drain (drain piping)
desagüe (céspol)
supply line
línea de alimentación
PVC piping for sensor
wires (included)
tubería de PVC para
los cables del sensor (incluido)
finished wall
pared con acabado final
1/2" NPT
internal thread connector
conector de 1/2” NPT
cuerda interior
0,4”
1 cm min.
plastic lid
protector de plástico
NIVEL D E PARED
NIVEL M AXIMO
CON
RECUBRIMIENTO
PERMISIBLE
supply line to faucet
línea de alimentación
para salida
PVC piping for
sensor wires (included)
tubería de PVC para
los cables del sensor (incluido)
1/2" NPT external
thread connector
conector de 1/2” NPT
cuerda exterior
Remove the plastic protector. / Retire el protector plástico.
plastic protector
protector de
plástico
escutcheon
chapetón
gasket
empaque
Note: Verify that when pressing the sensor it will not go inside. /
Nota: Verifique que al presionar el sensor no se introduzca.
water supply line (not included)
línea de alimentación
(no incluida)
etiqueta indicadora del
nivel de profundidad
label indicating depth level
2Groove the wall according to the dimensions shown. / Ranure
el muro con las medidas que se muestran. 3
45Insert the gasket and screw the escutcheon. / Inserte el
empaque y enrosque el chapetón.
6
After inserting the sensor, if it´s too deep into the wall, make the following adjustments. /
Después de insertar el sensor, si este está dentro de la pared, realizar el siguiente ajuste.
locknut
contratuerca
sensor
holder
porta
sensor sensor
washer
rondana
escutcheon
chapetón
gasket
empaque
Note: Repeat the adjustment procedure if necessary.
Nota: Repita el procedimiento de ajuste si es necesario.
7 89
Uunscrew the set screw with the 3/32"
allen wrench (included) and unscrew
the nipple and the connector. /
Desenrosque el opresor con la llave
allen 3/32" (incluida) y desenrosque el
niple y el conector.
Screw the nipple with a ½” allen wrench
(not included) and then screw the
connector. / Enrosque el niple con la
llave allen de ½” (no incluida) y
posteriormente enrosque el conector.
Screw the faucet to the connector and
tighten the nut. / Enrosque la salida al
conector y apriete la tuerca.
connector
conector
nipple
niple
connector
conector
nipple
niple
nut
tuerca
connector
conector
nut
tuerca
faucet
salida
4”
10 cm 4”
10 cm
1. Unscrew the escutcheon. /
Desenrosque el chapetón.
2. Screw or unscrew, accordingly, the
locknut using needle nose pliers. /
Enrosque o desenrosque, según sea
el caso, la contratuerca con unas
pinzas de punta.
3. Reassemble. / Arme nuevamente. 4. Verify that when pressing the
sensor it will not go inside. /
Verifique que al presionar el
sensor no se introduzca.

3
10 121112
Slide the pole and the escutcheon all the
way to the wall, lastly screw the set
screw. / Deslice el poste y el chapetón
hasta tocar con pared, finalmente
enrosque el opresor.
escutcheon
chapetón
pole
poste
set screw
opresor
electronic module
(included)
módulo electrónico
(incluido)
lag screw
pija
12
14 15
angle valve
válvula angular
Purge the supply line by opening and
closing it. / Purgue la línea de
alimentación abriéndola y cerrándola.
13
Note: Purge the water supply line before connecting
the hose. Remember to keep the supply line closed
until installation is finished. / Nota: Purgue la línea de
suministro de agua antes de conectar la manguera.
Recuerde mantener el suministro de agua cerrado
hasta terminar con la instalación.
electronic
module
connector
conector del
módulo
electrónico
hose (not included)
manguera (no incluida)
check valve
válvula check
16
screw
tornillo
17
stud
espárrago
electronic module
módulo electrónico
fixing nut
tuerca de apriete
electronic module
módulo electrónico
Unscrew the screws to open the electronic module. / Desenrosque
los tornillos para abrir el módulo electrónico.
Electric Connections / Conexiones Eléctricas
18 Connect the sensor connector to the batteries holder connector,
connect the red power connector to the (+) terminal of the solenoid
valve, connect the black power connector to the (-) terminal of the
solenoid valve. / Conecte el conector del sensor al conector del
porta baterías, conecte el conector de alimentación rojo a la
terminal (+) de la electroválvula, conecte el conector de
alimentación negro a la terminal (-) de la electroválvula.
solenoid valve
electroválvula
Verify that batteries are
installed. / Verifique que las
baterías estén instaladas.
batteries holder connector
conector del
porta baterías
sensor
connector
conector del
sensor
red power connector
conector de
alimentación rojo
black power connector
conector de
alimentación negro
19
electronic module
módulo electrónico
tightening nut
tuerca de apriete
Insert the anchors (included) and
screw the lag screws (included). /
Inserte los taquetes (incluídos) y
enrosque con las pijas (incluídas).
anchor
taquete
Screw the hose to the connector pipe
(not included) and to the electronic
module connector. / Enrosque la
manguera al conector del tubo (no
incluido) y al conector del módulo
electrónico.
connector pipe
tubo conector
Screw the hose to the electronic module
check valve and to the supply line (not
included). / Enrosque la manguera a la
válvula check del módulo electrónico y
a la línea de alimentación (no incluido).
½-14-NPSM
hose (not included)
manguera ½-14-NPSM
(no incluidas)
supply line
línea de
alimentación
Unscrew the fixing nut and pass the wires through it, proceed to
insert the wires into the electronic module stud and screw the fixing
nut onto the stud. / Desenrosque la tuerca de apriete y pase los
cables por su interior, proceda a introducir los cables en el
espárrago del módulo electrónico y enrosque la tuerca de apriete
en el espárrago.
Place the cover and screw the screws firmly and the nut. / Coloque
la cubierta y enrosque firmemente los tornillos y la tuerca.
Place the electronic module (included),
mark and drill. / Presente el módulo
electrónico (incluido), marque y
barrene.

4
21
20 Open the supply line. / Abra el suministro de agua.
22
23
solenoid
valve
electroválvula
sensor connector
conector del sensor
Ajuste de Distancia de Detección
24 25
sensor
sensor
light red flashes
luz roja
parpadea
2" m .in
(5 cm) mín.
light red flashes
luz roja
parpadea
The faucet deactivates 1 second after moving your hand away or after 30 seconds of
operation. / La salida se desactiva 1 segundo después de retirar su mano o después de
30 segundos de operación.
Operation / Operación
Activate the faucet placing your hand in the detection area. /
Active la salida colocando su mano dentro de la zona de
detección.
Deactivate the faucet by moving your hand away from the
detection area. / Desactive la salida retirando su mano de la
zona de detección.
Detection Area Adjustment /
Disconnect batteries holder connector. / Desconecte el conector
del porta baterías.
Place your hand to a minimum distance of 2". / Coloque la
mano a una distancia mínima de 5 cm.
Note: The detection area is pre-adjusted to 1,9" - 9,8".
Nota: El nivel de detección de fábrica está ajustado a 5 cm - 25 cm.
1,9” - 9,8"
5 cm - 25 cm
Place your hand at the desired distance from 1,9" - 9,8". /
Coloque la mano a la distancia deseada de 5 cm - 25 cm.
1,9” - 9,8"
5 cm - 25 cm
1,9” - 9,8"
5 cm - 25 cm
batteries holder
connector
conector del
porta baterías

5
26
red light off
luz roja
apagada
Batteries Replacement / Cambio de Baterías
27 28
Aerator Maintenance / Mantenimiento del Aireador
30 31 Screw the aerator into the faucet. /
Enrosque el aireador en la salida.
aerator
aireador
Filter Maintenance / Mantenimiento del Filtro
32 33
Note: When removing the filter from the check valve, water flow automatically stops. /
Nota: Al retirar el filtro de la válvula check, automáticamente se cierra el flujo de agua.
Unscrew the filter and clean it with water and a soft brush. /
Desenrosque el filtro y limpie con agua y un cepillo suave.
filter
filtro
brush
cepillo
Reassemble. / Ensamble nuevamente.
29
Open the electronic module, disconnect
the sensor connector from the batteries
holder connector, remove the batteries. /
Abra el módulo electrónico, desconecte
el conector del sensor del conector del
porta baterías, proceda a retirar las
baterías.
When batteries are low, the red light
will blink and the faucet will stop
operating. / Cuando las baterías estén
bajas, la luz roja parpadeará y dejará
de operar la salida.
red flashing
luz roja
parpadeando
aerator
aireador
filter
filtro
Move your hand away when the red
light turns off. / Retire la mano cuando
la luz roja se apague.
1,9” - 9,8"
5 cm - 25 cm
Replace with 6 AA alkaline batteries,
connect and close the cap back in by
screwing the screws. / Reemplace con 6
baterías alcalinas AA, conecte y vuelva
a cerrar la tapa enroscando los tornillos.
Use alkaline
batteries only. /
Solo use baterías
alcalinas.
Verify the batteries
polarity. / Verifique
la polaridad de las
baterías.
Unscrew the aerator with the aerator
key (included) and clean it with water
and a soft brush. / Desenrosque el
aireador con la llave para aireador
(incluida) y límpielo con agua y un
cepillo suave.

The solenoid valve is incorrectly connected. /
La electroválvula está mal conectada.
Water flow does not
stop when moving
hands away. / No
cierra el flujo de agua
al retirar las manos.
Product: Wall Mount Electronic Faucet
Brand: Helvex
Models: UTV-200
Supply voltage: 9 VDC
Power: 3 Watts
Batteries: 6 "AA" alkaline batteries of 1,5 V each
Maximum Flow Rate: 0,35 GPM
Specifications / Datos Técnicos
Troubleshooting / Problemas, posibles causas y soluciones
No water flow. /
No sale agua.
Low batteries. / Baterías bajas.
Clogged filter. / Filtro obstruído.
Clogged aerator. / Aireador obstruído.
Low or no water pressure. /
Poca o nula presión del agua.
Sensor is detecting an object in the detection
area. / El sensor está detectando algún objeto
en la zona de detección.
Replace the batteries (page 5, step 27 to 29). / Reemplace las
baterías por nuevas (página 5, paso 27 al 29).
Verify that the connections are correct (page 3, step 16 to
19). / Verifique que las conexiones sean correctas (página
3, paso 16 a 19).
Clean the solenoid valve filter (page 5, step 32 and 33). /
Limpie el filtro de la válvula check (página 5, paso 32 y 33).
Clean the aerator (page 5, step 30 and 31). /
Limpie el aireador (página 5, paso 30 y 31).
Verify the minimum pressure specifications (page 1). /
Verifique las especificaciones de presión mínima(página 1).
Verify that the detection area is not obstructed. /
Verifique que no se obstruya el área de detección.
Producto: Llave Electrónica a Pared
Marca: Helvex
Modelo: UTV-200
Tensión de alimentación: 9Vcc
Potencia: 3 Watts
Baterías: 6 baterías alcalinas tipo “AA” de 1,5 V cada una
Caudal Máximo: 1,3 LPM
It is very important to follow the instructions below to preserve HELVEX products
finishings shiny and in perfect conditions:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your device daily.
Visit our website www.helvexusa.com
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestra página www.helvexusa.com
/ Recomendaciones de LimpiezaCleaning Recommendations
Toll free number / línea sin costo
[phone]
[email protected]
