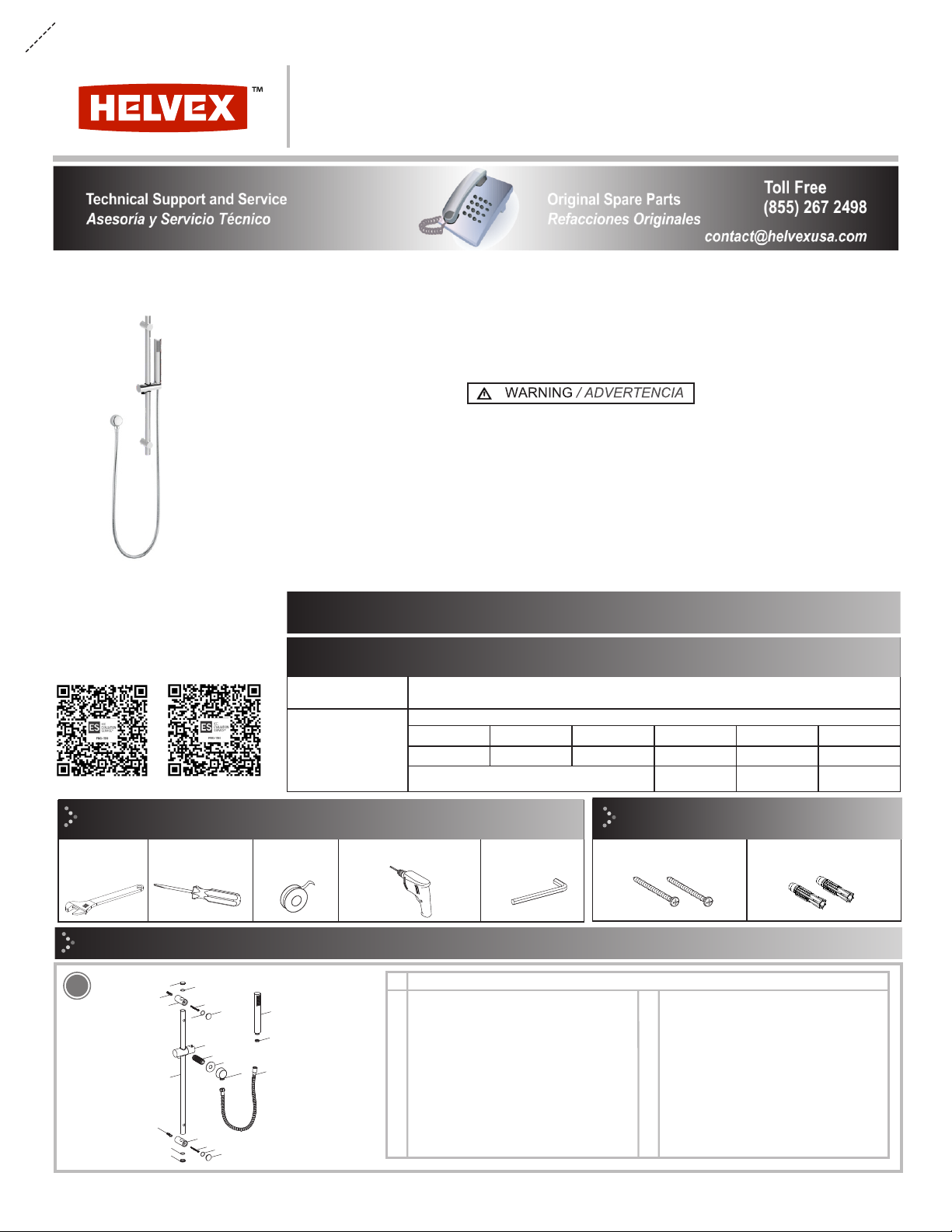

Helvex URM-22 User manual

Product Components / Componentes del Producto
1-07-0912-1
1
perico
teflón
lag screws
pijas
anchors
taquetes
plumber’s tape
adjustable
wrench
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5913 y 4815
Service:
53 33 94 21
01 800 890 0594
[email protected]
taladro con broca de Ø1/4”
½” allen wrench
llave allen de ½”
1 Plug Guide Tube / Tapón Tubo guía
2 O’ring
3 Anchor / Taquete
4 Subjection holder / Soporte de Sujeción
5 Screw / Tornillo
6 O’ring
7 Holder plug / Tapón Soporte
8 Holder shower / Soporte de Regadera
10 Gasket / Empaque
9 Elbow / Codo
11 Nipple / Niple
12 Guide tube / Tubo Guía
13 Flexible hose / Manguera Flexible
14 Economizer 2,5 g/min / Economizador 9,5 l/min
No. Description / Descripción
15 Shower head / Cabezal de regadera
13
15
14
9
10
11
12
8
1
2
3
6
5
4
7
12
3
4
6
5
7
drill with Ø1/4” drill bit
URM-22
URM-22
Shower Kit with Sliding Bar
Regadera Manual de Altura Deslizable, Cabezal
con Sistema Anticalcáreo
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
Recommended Tools and Meterials /
Herramientas y Materiales Recomendados
Items Included in the Product /
Artículos Incluidos en el Producto
phillips screwdriver
desarmador de cruz
Requerimientos de Instalación
Installation Requirements
1,40
20 137,89
Requerimientos de Instalación
Installation Requirements
Model / Modelo
Minimum / Mínima Maximum / Máxima
kg/cm²
PSI kPa kg/cm² PSI kPa
URM-22 5,624
80 551,58
Caution: Do not exceed the pressure of:
Precaución: No exceder la presión de: 8,788
125 861,84
This product can expose you to chemicals including lead, which is known to the State of California to cause
cancer. For more information go to www.P65Warnings.ca.gov. / Este producto puede exponerlo a sustancias
químicas, incluido el plomo, que es conocido por el estado de California como causante de cáncer. Para
obtener más información, visite www.P65Warnings.ca.gov.
This Installation Guide Applies to the Product in any Finishing.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product’s illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product’s functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex’s
commitment to quality, innovation and the environment.
For the correct functioning of these products, the recommended water pressures is:
Para el correcto funcionamiento de estos productos, se recomiendan las siguientes presiones:

2
Installation Requirements / Requerimientos de Instalación
Place the guide tube and mark. / Coloque el tubo guía y marque.
3
2
4
567
General Installation / Instalación General
*1,45"
( )3,7 cm
*27,5"
(70 cm)
*47,2"
(120 cm)
mixing valve
(not included)
cuerpo mezclador
(no incluido)
*Recommended Dimensions
*Medidas recomendadas
*3.9"
( )10 cm
*78,74"
( )200 cm
1/2"-14 NPT
connector with thread
(not included)
Conector con cuerda
1/2”-14 NPT
(no incluido)
finished wall
pared con
acabado final
*22,83"
( )58 cm
guide tube
tubo guía hit point
punto de
golpe
Locate the hole center and mark with a hit point. / Ubique los
centros de los barrenos y marque con un punto de golpe.
Drill the marks with Ø 1/4” drill bit for
concrete (not included). / Perfore las
marcas con broca de Ø 1/4” para
concreto (no incluida).
Insert the anchors (included) in the
hole. / Inserte los taquetes (incluidos)
en los barrenos.
plug
tapón
support
soporte
Remove the plug from the subjection
holder (included). / Retire el tapón de
los soportes de sujeción (incluidos).
FFL
NPT
(Finished Floor Level)
(Nivel de Piso Terminado)
FFL
NPT
(Finished Floor Level)
(Nivel de Piso Terminado)
anchor
taquete

3
11 12
8910
support
(included)
soporte
(incluido)
support
(included)
soporte
(incluido)
guide
tube
tubo
guía
Insert the support (included) in the
guide tube. / Inserte los soportes
(incluidos) en el tubo guía.
Fix the guide tube with the lag screws
(included). / Fije el tubo guía con las
pijas (incluidas).
Insert the plugs in the supports / Inserte
los tapones en los soportes.
shower head
(included)
cabezal
regadera
(incluido)
flexible hose (included)
manguera flexible (incluida)
plug
tapón
elbow
(included)
codo
(incluido)
supply line
línea de
alimentación
1/2"-14 NPT niple
niple 1/2"-14 NPT
½” allen wrench
(not included)
llave allen de ½”
(no incluida)
Colocar teflón en las
uniones roscadas
Apply plumber’s tape
around the joins
Purge the supply line, screw the nipple to the supply line and the
elbow to the nipple / Purgue la línea de alimentación, enrosque el
niple a la alimentación y el codo al niple.
13
Operation / Operación
To slide the shower head support press the button and slide to up and down. Orient bracket in the desired angle. /Para deslizar el soporte de la
regadera oprima el botón y deslice hacia arriba o hacia abajo. Oriente el soporte en el ángulo que desee.
lag screw
(included)
pija (incluida)
Screw one end of the hose (included) to the elbow and the other
to the shower head (included). / Enrosque un extremo de la
manguera (incluida) al codo y el otro extremo al cabezal regadera
(incluido).
gasket
empaque
gasket
empaque

Maintenance / Mantenimiento
14 15 Unscrew the shower head and remove the economizer. Clean
water jet with a soft brush. Reassemble. / Desenrosque el cabezal
de regadera y retire el economizador. Limpie a chorro de agua con
un cepillo suave. Arme nuevamente.
economizer
economizador
For the correct operation of your product, do not remove the economizer. When set the economizer
helps to save water. / Para el correcto funcionamiento de su producto, no retire el economizador. Al
estar colocado el economizador ayuda a ahorrar agua.
This shower head is Free-Maintenance, only remove the
limescale build-up touching the anti-limescale with the finger. /
Esta regadera no requiere mantenimiento, solo elimine la
acumulación de sales tocando el anticalcareo con el dedo.
limescale
incrustaciones
calcáreas anti-limescale
anticalcáreos
Note: Clean as often as necessary in order to avoid flow restriction caused by mineral particles or limescale build-up,
that depends on the degree of the water hardness each region, which causes the flow of water decreases or is zero at
some point.
Nota: Limpiar tantas veces como sea necesario para evitar la restricción de flujo causada por partículas minerales o
acumulación de cal, que depende del grado de dureza del agua en cada región, lo que provoca que el flujo de agua
disminuya o sea cero en algún momento.
Problem / Problema Causes / Causas Solution / Solución
Leak in the elbow . / Fuga
en el codo.
Plumber's tape is not placed on the joints. / No se colocó
cinta teflón en las uniones.
Place Teflon tape at each joint, maximum 3 laps (page 3 step 11).
/ Colocar cinta teflón en cada unión, máximo 3 vueltas (pag. 3
paso 11.
The economizer is blocked. / El economizador está
obstruído.
Clean running w ater economizer (pag 4 step 15) / Limpie el
economizador a chorro de agua (pag. 5 paso 15).
The limescale are dirty. / Los anticalcáreos están sucios. Clean limescale (pag 4 paso 14). / Limpie los anticalcáreos
(pag. 4 paso 14).
Leak at hose connections.
/ Fuga en las conexiones
de la manguera.
The connections are not tight. / Las conexiones no están
apretadas.
Tighten connections (pag 3 step 12). / Apriete firmemente las
conexiones. (pag. 3 paso 12)
Decreased w ater jet. /
Disminución del chorro de
agua.
Troubleshooting / Posibles Causas y Soluciones
Clean running water
water jet.
4
It is very important to follow the instructions below to preserve HELVEX products
finishings shiny and in perfect conditions:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your device daily.
Visit our website www.helvexusa.com
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestra página www.helvexusa.com
/ Recomendaciones de LimpiezaCleaning Recommendations
