hepco & becker 5027505 00 01 User manual

1
Motorschutzbügel/ Engine guard
TRIUMPH Tiger 800/XC
2010-2014
Artikel Nr.: / Item-no.:
5027505 00 01 schwarz/black
220311/120612/190820
INHALT
CONTENT
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
1x 700007471 Tankschutzbügel links
1x 700007472 Tankschutzbügel rechts
1x 700011025 Schraubensatz:
1x 700007471 Tank guard left
1x 700007472 Tank guard right
1x 700011025 Screw kit:
Set Verlängerung/extension Ratsche/Ratchet
2x Zylinderschraube M6 x 45 mm
1x Zylinderschraube M10 x 85 mm x 1,25
1x Zylinderschraube M10 x 110 mm x 1,25
1x Kunststoffklemmbacke ø25mm
2x U-Scheibe Ø6,4
2x U-Scheibe ø10,5
1x Stahldistanz Ø20 x Ø11 x 46mm
1x Stahldistanz Ø20 x Ø11 x 30mm
1x Stiftschraube M6 x 10
2x Allen screw M6 x 45 mm
1x Allen screw M10 x 85 mm x 1,25
1x Allen screw M10 x 110 mm x 1,25
1x Frame adpater ø25mm
2x Washer Ø6,4
2x Washer ø10,5
1x Steel spacer Ø20 x Ø11 x 46mm
1x Steel spacer Ø20 x Ø11 x 30mm
1x Grub screw M6 x 10

2
5027505 00 01
WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie
man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf
das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
1

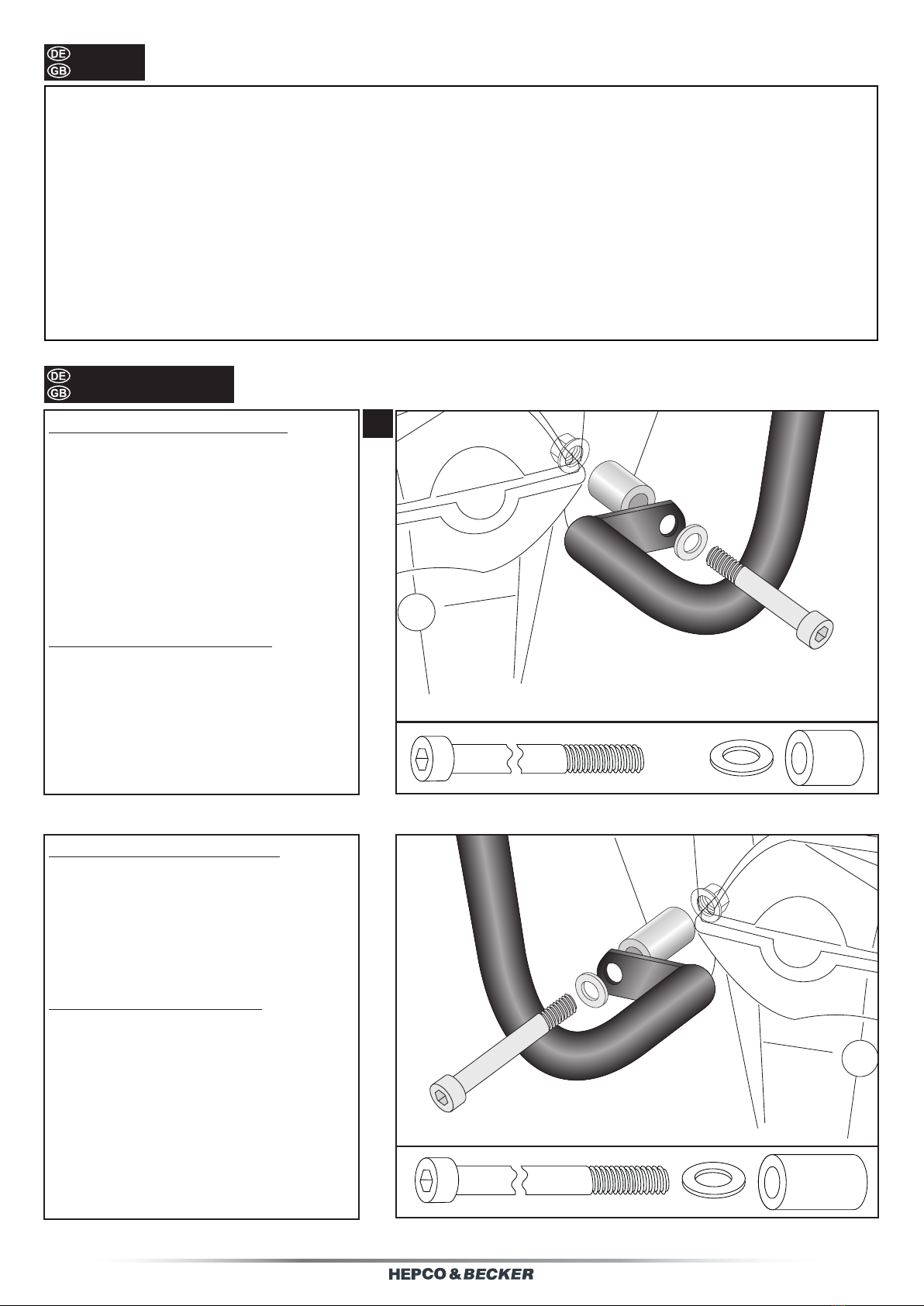

Montage des Tankschutzbügel rechts:
Verkleidung demontieren. Die Schrauben
der vorderen Motorhalterung demontieren.
Mit der Zylinderschraube M10x85mmx1,25,
U-Scheibe Ø10,5 und der Originalmutter an
der Motorhalterung verschrauben. Zwischen
Motorhalter und Tankschutz die Stahldistanz
Ø20mm x Ø11mm x 30mm einsetzen.
Bügel rechts und links vorne unter dem
Scheinwerfer zusammenstecken.
Montage des Tankschutzbügel links:
wie rechts, jedoch mit der Zylinderschraube
M10x110mmx1,25, U-Scheibe Ø10,5
und der Originalmutter verschrauben.
Zwischen Motorhalter und Tankschutz die
Stahldistanz Ø20mm x Ø11mm x 46mm
einsetzen.
Fastening of the Tank guard right:
Dismantle cover and screw of the front
engine bolting. Fix the tank guard with allen
screw M10x85mmx1,25, washer Ø10,5
and original nut at the engine suspension.
Add steel spacer Ø20mm x Ø11mmx30mm.
Connect the right and the left tank bar
(front, under of the light)
Fastening of the Tank guard left:
Like on the right side with allen screw
M10x110mmx1,25, washer Ø10,5 and
original nut at the engine suspension.
Add steel spacer Ø20mm x Ø11mm x 46mm.
Rechts/right
Links/left
Eine Ratsche mit Verlängerung wird benötigt, um die Mutter von innen gegenzuhalten.
A ratchet with an extension is needed in order to keep the nut from the inside.
1x 1x1x
1x 1x
1x

3
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [e-mail]
www.hepco-becker.de
Als weiteres Zubehör lieferbar:/ Also available:
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile wieder montieren.
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the dismantled parts.
Please notice our enclosed service information.
5027505 00 01
2
2x
2x
1x
1x
Montage des Tankschutzbügels vorne oben:
An der unteren Strebe zur Lampe mit den
Kunststoffklemmbacken. Hierfür die Zylinder-
schrauben M6 x 45mm und U-Scheiben Ø6,4
verwenden.
Die Metallplatte der Klemmbacken wird
nicht verwendet.
Die beiden Bügelhälften anschließend
mit der Stiftschraube M6x10 sichern.
Fastening of the tank guard front top:
At the lower strut to the lamp with the frame
adapters.
Use allen screws M6 x 45mm and washers
Ø6,4. The steel plate coming with the frame
adapters is obsolete.
Secure the engine guards left and right
with the grub screw M6x10.
Tiger 800 Tiger 800 XC
Kofferträger Lock it / Side carrier Lock it 6507505 00 01 6507505 00 01
C-Bow Halter / C-Bow holder 6307505 00 01 6307505 00 01
Easyrack 6617505 01 01 6617505 01 01
Alurack 6507505 01 01 6507505 01 01
Tankring 5067505 00 09 5067505 01 09
Seitenständerplatte / Side stand enlargement 42117505 00 91 42117506 00 91
Motorschutzbügel / Engine guard 5017505 00 01 5017505 00 01
Hauptständer / Center stand 5057505 00 01 5057506 00 01
