hergom E-10 PLUS Parts list manual

1
ESTUFA STOVE POÊLE STUFA
E-10 PLUS
INSTRUCCIONES PARA INSTALACIÓN, USO Y MANTENIMIENTO
INSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCE
INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN
INSTRUÇÕES PARA INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO
ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
CODIGO : C00067
Fecha de edición: Abril /2011

2

3
AVISO IMPORTANTE:
Si la estufa no se instala adecuadamente, no le dará el excelente servicio para el
que ha sido concebida. Lea atentamente estas instrucciones y confíe el trabajo a
un especialista.
Algunas de las piezas de su estufa van protegidas superficialmente con
pintura anticalórica, especial para temperaturas elevadas. En los primeros
encendidos es normal que se produzca un ligero humo, al evaporarse alguno
de sus compuestos, que permite a la pintura tomar cuerpo. Por ello
recomendamos ventilar la habitación hasta que este fenómeno desaparezca.
INDUSTRIAS HERGÓM, S.A., no se responsabiliza de los daños ocasionados,
originados por alteraciones en sus productos que no hayan sido autorizados
por escrito, o por instalaciones defectuosas.
Asimismo, se reserva el derecho a modificar sus fabricados sin previo aviso.
Industrias Hergom, S.A., domiciliada en Soto de la Marina - Cantabria -
España, ofrece una garantía de DOS AÑOS para sus aparatos.
La cobertura geográfica de esta garantía incluye sólo los países en los que
Industrias Hergóm, SA, una empresa filial o un importador oficial realizan la
distribución de sus productos y en los que es de obligado cumplimiento la
Directiva Comunitaria 1999/44/CE.
La garantía contará a partir de la fecha de compra del aparato señalada en el
resguardo de la garantía y cubre únicamente los deterioros o roturas debidos
a defectos o vicios de fabricación.
La garantía deberá estar acompañada de la factura de compra.
BIENVENIDOS a la familia HERGÓM.
Agradecemos la distinción que nos ha dispensado con la elección
de nuestra estufa HERGÓM, que representa en técnica y estilo un
importante avance sobre las clásicas estufas de carbón y leña.
Su nueva estufa HERGÓM mod. E-10 PLUS, es quizás el sistema
de calefacción por combustibles sólidos más avanzado que hoy se
conoce. Poseer una estufa HERGÓM es la manifestación de un
sentido de la calidad excepcional.
Por favor, lea el manual en su totalidad. Su propósito es
familiarizarle con su estufa, indicándole normas para su instalación,
funcionamiento y mantenimiento de la misma, que le serán muy útiles.
Consérvelo y acuda a él cuando lo necesite.
Si después de leer este manual necesita alguna aclaración
complementaria, no dude en acudir a su proveedor habitual o llame
directamente a fábrica.

4
MANUAL PARA EL INSTALADOR PROFESIONAL
RECOMENDACIONES ESPECIALES PARA LA INSTALACIÓN Y MANTENIMIENTO
DE CHIMENEAS, APARATOS CALEFACTORES QUE FUNCIONAN CON COMBUSTIBLES
SÓLIDOS.
1.1- INTRODUCCIÓN
IMPORTANTE! Todas las reglamentaciones locales, incluidas las que hagan referencia a
normas nacionales o europeas han de cumplirse cuando se instala el aparato.
La manera de instalar el conducto chimenea del aparato, ya sea estufa, hogar, o
compacto para combustibles sólidos, influirá decisivamente en la seguridad y buen
funcionamiento del mismo.
Es muy importante realizar una buena instalación de chimenea.
Las normativas existentes de carácter general y local deben ser conocidas por el
instalador a la hora de instalar una chimenea para combustibles sólidos.
Estas recomendaciones que ofrecemos en este texto, le ayudarán a tomar decisiones
correctas.
Si tiene dudas llámenos directamente a fábrica. Hay un Departamento de Atención al
Cliente pendiente de Vd.
1.2- INSTALACIÓN DE CHIMENEAS PARA COMBUSTIBLES SÓLIDOS.
1.2.1-COMPONENTES DE UN SISTEMA DE EVACUACIÓN DE HUMOS.
Un sistema de evacuación consiste en varios componentes:
Conector al aparato, registro de limpieza, sombreretes, válvula corta tiro, protectores
aislantes de techos y paredes, pasamuros, revestimientos, cámaras protectoras etc.,.... y el
conducto chimenea.
Para instalar un aparato calefactor con seguridad, es absolutamente necesario que instale
todos estos componentes respetando las normas establecidas por el fabricante, en especial
para las distancias a las superficies combustibles.
Conector de chimenea
El conector de chimenea es el tramo de tubo que une la estufa a la chimenea. El
conector de chimenea debe tener el diámetro especificado por el fabricante. El material
será de acero especial para tubos de evacuación, ya sea con protección de pinturas
anticalóricas, esmaltes vitrificados, o, aceros inoxidables con características refractarias.
Utilice en general tubos fabricados para esta función.
No utilice nunca aluminio o chapa galvanizada. Estos materiales no soportan las
temperaturas extremas del fuego.
El conector de chimenea debe ser lo mas corto posible, evitando, si se puede, tramos
horizontales y codos a 90º. Usar tubos horizontales o demasiados codos aumenta la
perdida de tiro y la acumulación de creosota en la chimenea.
En el caso de colocar tramos horizontales, es aconsejable que tengan una
inclinación mínima ascendente de 5º
Prever un registro de limpieza. Simplifique la conexión de los tubos a la estufa
usando accesorios adicionales como tubos telescópicos o “Tes” de limpieza.

5
Los tubos telescópicos permiten separar la chimenea sin necesidad de mover el aparato
y facilita la inspección y el mantenimiento de la misma.
Las T de limpieza simplifican la limpieza de la chimenea.
Selle bien todas las juntas del conector de chimenea con pasta refractaria.
Si existieran orificios taladrados en el collarín de conexión del aparato, amarre el
conector de chimenea al collarín de la estufa, con tornillos adecuados. Esto asegura el
ajuste y evita vibraciones que pudieran provocar la separación de las juntas.
Sombreretes
Existe una gran gama de sombreretes para chimeneas.
Es importante que esté bien asegurado y que la separación de la chimenea sea por lo
menos el diámetro de la misma.
Válvula corta tiro
En general, no es necesario colocar una válvula corta tiros en una instalación correcta.
Algunas instalaciones sin embargo pueden beneficiarse de tener una válvula corta tiro,
como en chimeneas altas que pueden crear tiros mas fuertes de lo normal.
En cualquier caso una válvula corta tiros puede ayudar a regular el tiro. Un aparato de
combustibles sólidos, requiere un tiro entre 1,5 y 2,5 mm.c.a. (Ver características del
fabricante) (Ver capítulo Datos Técnicos )
Si el tiro de la chimenea es superior se aconseja instalar una válvula corta tiro.
Las válvulas de tiro nunca deben cerrar totalmente el paso de humos. Un mínimo de un
20 % de paso debe quedar siempre libre.
Revestimientos, protectores, ...

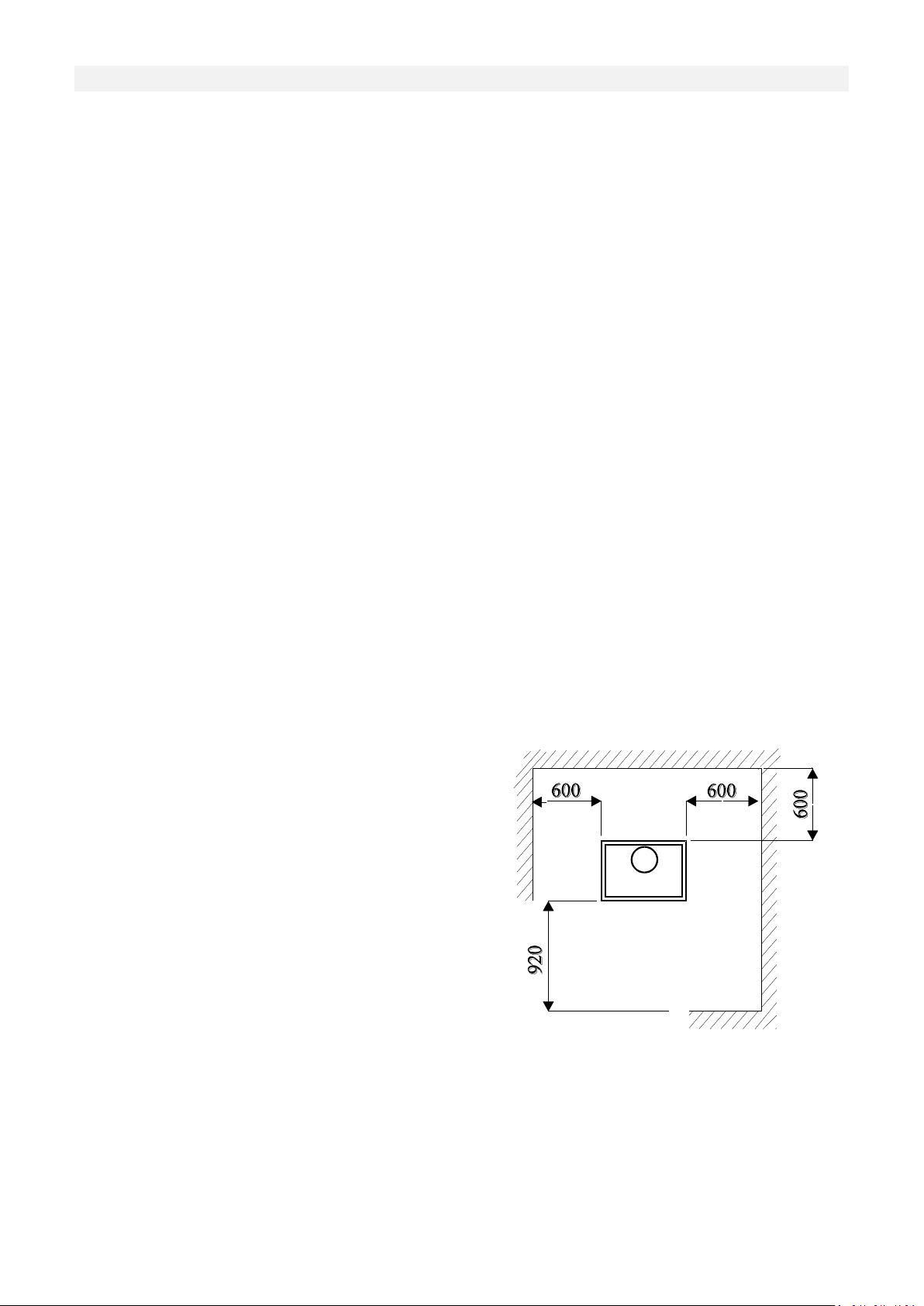

Respete las distancias a superficies combustibles de la estufa y del conducto chimenea
recomendados por el fabricante.
Si esto no fuera posible, defienda estos materiales con protectores adecuados.
Existen protectores especiales para instalar en las paredes combustibles cuando pasa
cerca, o a través de ellas el conector de la chimenea. Su misión es proteger el muro del
fuego.
Debe instalar un protector de pared, cuando instale un conector de chimenea a través de
una pared combustible, o cerca de ella, y sea susceptible de deteriorarse.
El pasamuros protege interiormente el muro de la combustión. Debe utilizar esta pieza
cuando conecte su chimenea a través de muros o techos.
Conducto Chimenea
Las chimeneas para aparatos de combustibles sólidos, deben estar construidas con obra de
albañilería, o prefabricadas con materiales que soporten altas temperaturas.
Por consiguiente, si va a construir una chimenea para su aparato calefactor, tiene dos
alternativas:
Chimeneas de obra.
Chimeneas metálicas
No hay gran diferencia en cuanto al rendimiento y funcionamiento de una chimenea
construida de obra y una metálica.
Siempre que sea posible, instale la chimenea por el interior de la casa, con lo cual obtendrá
mejor tiro, acumulará menos creosota y tendrá mayor vida.
No instale el aparato sin asegurarse que la chimenea es válida para su uso.
Antes de instalar el aparato, examine la chimenea para detectar fisuras, malas conexiones,
oxidaciones, perdidas de cemento, u otros signos de deterioro y obstrucción.

6
Asegúrese que el tamaño de la chimenea es adecuado para su aparato. Consulte las
dimensiones aconsejadas por el fabricante.
Usar una chimenea menor o excesivamente mayor, pueden provocar que el aparato
calefactor no funcione adecuadamente, contribuyendo a la formación de creosota.
CHIMENEAS DE OBRA
Las ventajas de estas chimeneas son:
La masa de ladrillos y/o losetas reducen el
enfriamiento de los humos en la chimenea.
La característica de los ladrillos de acumular el
calor permite mantener la casa caliente más
tiempo, después de que el fuego se haya
extinguido.
Puede ser construida al gusto particular.
Si está bien construida, puede ser más
resistente al fuego que las metálicas.
Las chimeneas de albañilería deben estar bien
forradas por el exterior de la vivienda para evitar el
enfriamiento de los humos. Deben estar construidas
con materiales que soporten altas temperaturas y la
corrosión.
Asegúrese que la chimenea está bien limpia y que
funciona correctamente, esto evitará perdidas de tiro, y
la formación de cerosota.
Asegúrese de que el tamaño de su chimenea es
apropiada y no es demasiado alta.
Si es excesivamente alta, deberá instalarse una
válvula corta tiro.
Si su chimenea de obra es de mayor sección que la
recomendada por el fabricante del aparato, será
conveniente instalar en su interior, otra chimenea
metálica con las dimensiones apropiadas, para evitar
problemas de funcionamiento y acumulaciones de
creosota.

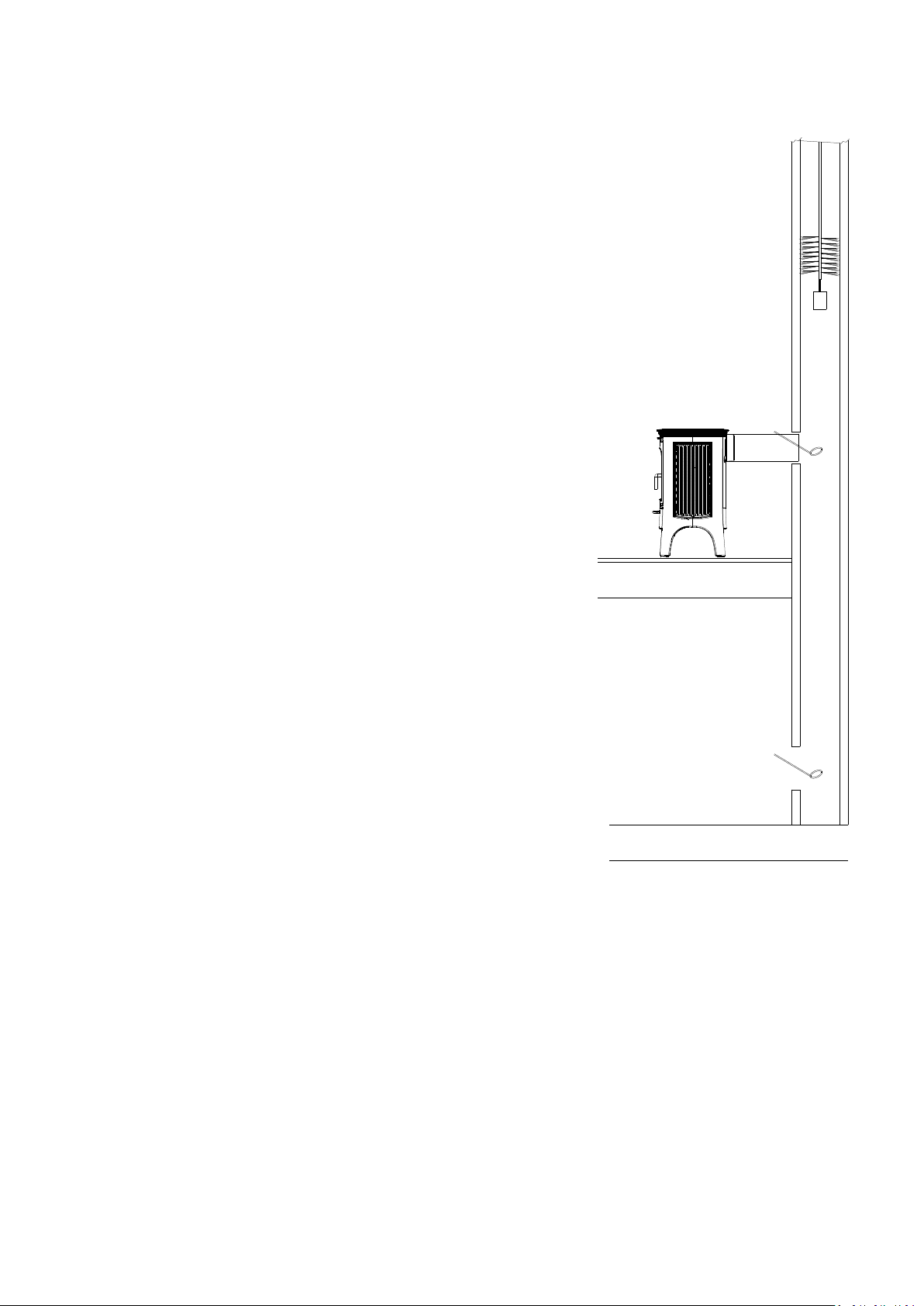

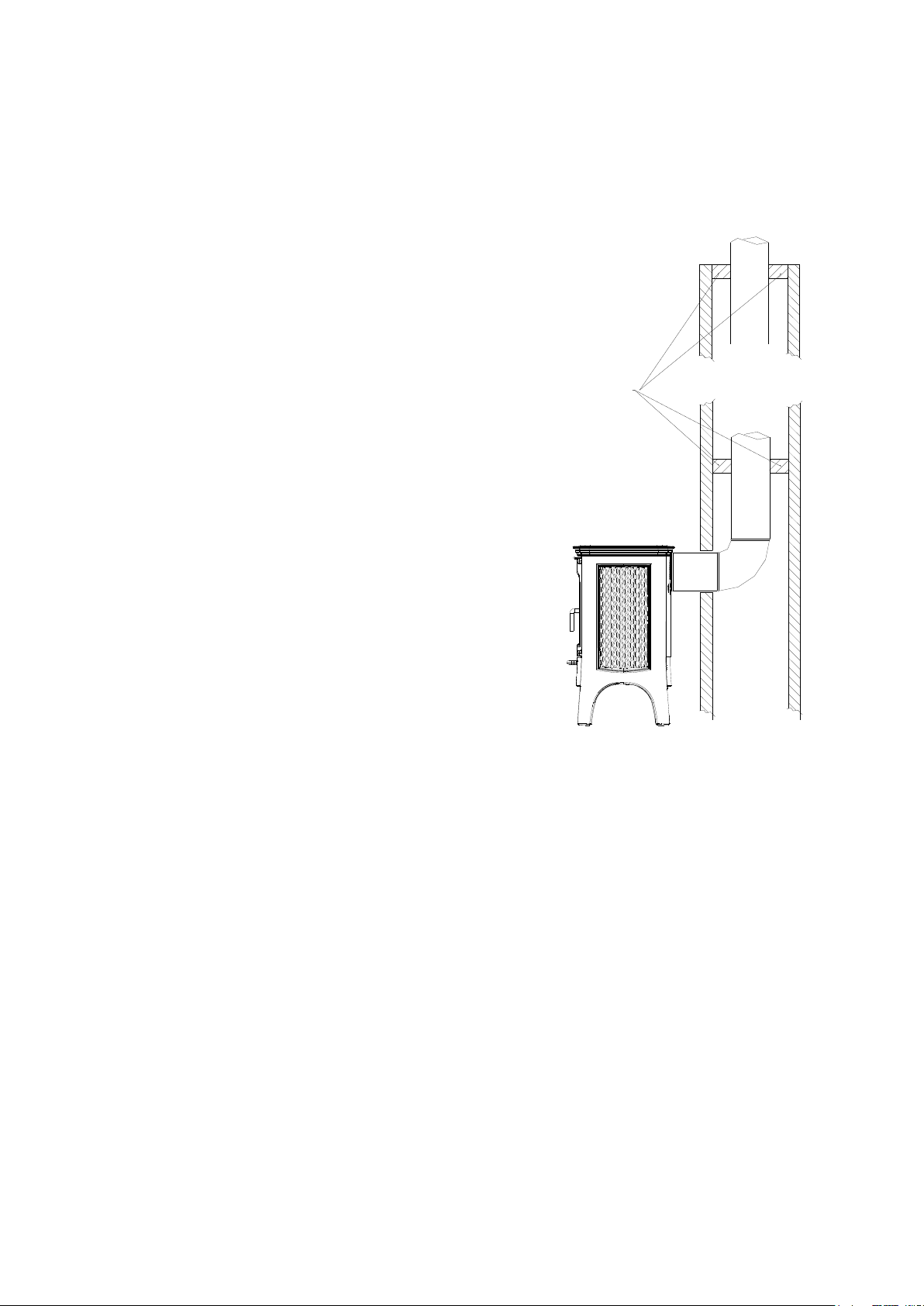

En ese caso será conveniente sellar contra el tubo uno de los extremos de la chimenea de
obra para evitar la formación de corrientes que puedan enfriar la chimenea. (Ver Fig.-
1)
Es aconsejable que este sellado se realice en la parte superior, para aprovechar el calor que
se produce en todo el tramo de la chimenea. De la misma manera, es aconsejable realizar
una circulación, en el interior de esta cámara entre los tubos y la chimenea de obra para
permitir un cierto desahogo de la misma y evitar calores excesivos que produzcan deterioros
de las paredes (agrietamientos etc...) Para ello basta con situar una rejilla inferior y otra
superior (15x10 cm.) en esta cámara. El aire circulará por convección natural, llevando el
aire caliente de la parte inferior a la superior, de la vivienda.
Fig.- 1
SELLAR
UNO DE LOS
EXTREMOS

7
CHIMENEAS METÁLICAS
Las ventajas de estas chimeneas son:
Fácil instalación.
Permite dar ligeros cambios
de dirección a la chimenea, lo que facilita
mayor flexibilidad en la elección del lugar
donde instalar la estufa.
Debido a que existen codos curvados, se
eliminan los ángulos vivos que dificultan
el tiro.
Asegúrese de que todos los tubos de la
chimenea están bien encajados y que su unión
es completamente estanca.
1.2.2- TIPOS DE INSTALACIONES
Esta estufa no está diseñada para funcionar
con chimenea compartida.
Cuando instale la chimenea y los accesorios, en especial asegúrese de respetar todas las
recomendaciones del fabricante para las distancias adecuadas de la chimenea a los
materiales combustibles, paredes y techos.
Hay básicamente dos formas de instalar una chimenea prefabricada metálica:
Instalación interior o instalación exterior
1.2.2.1- Instalación interior
Cuando la chimenea pasa por el interior de la vivienda a
través de techos y tejado.
Siempre que sea posible, escoger la instalación interior. Una
instalación interior calienta mas rápido y retiene el calor. De
este modo promueve el mejor tiro y disminuye la formación de
creosota.
Debe instalarse pasamuros cortafuegos apropiados cuando la
chimenea pasa a través de los suelos y/o techos. El
aislamiento tendrá al menos un espesor de 50 mm. desde la
chimenea a la estructura.
Asegure los tubos de la chimenea a la estructura de su
vivienda. No cargue directamente todo el peso de los tubos
sobre la encimera de la estufa.
Proteger las paredes con protectores de muros cuando la
chimenea no se encuentra a la distancia de seguridad y
puede producir daños. (Ver Fig.-2)

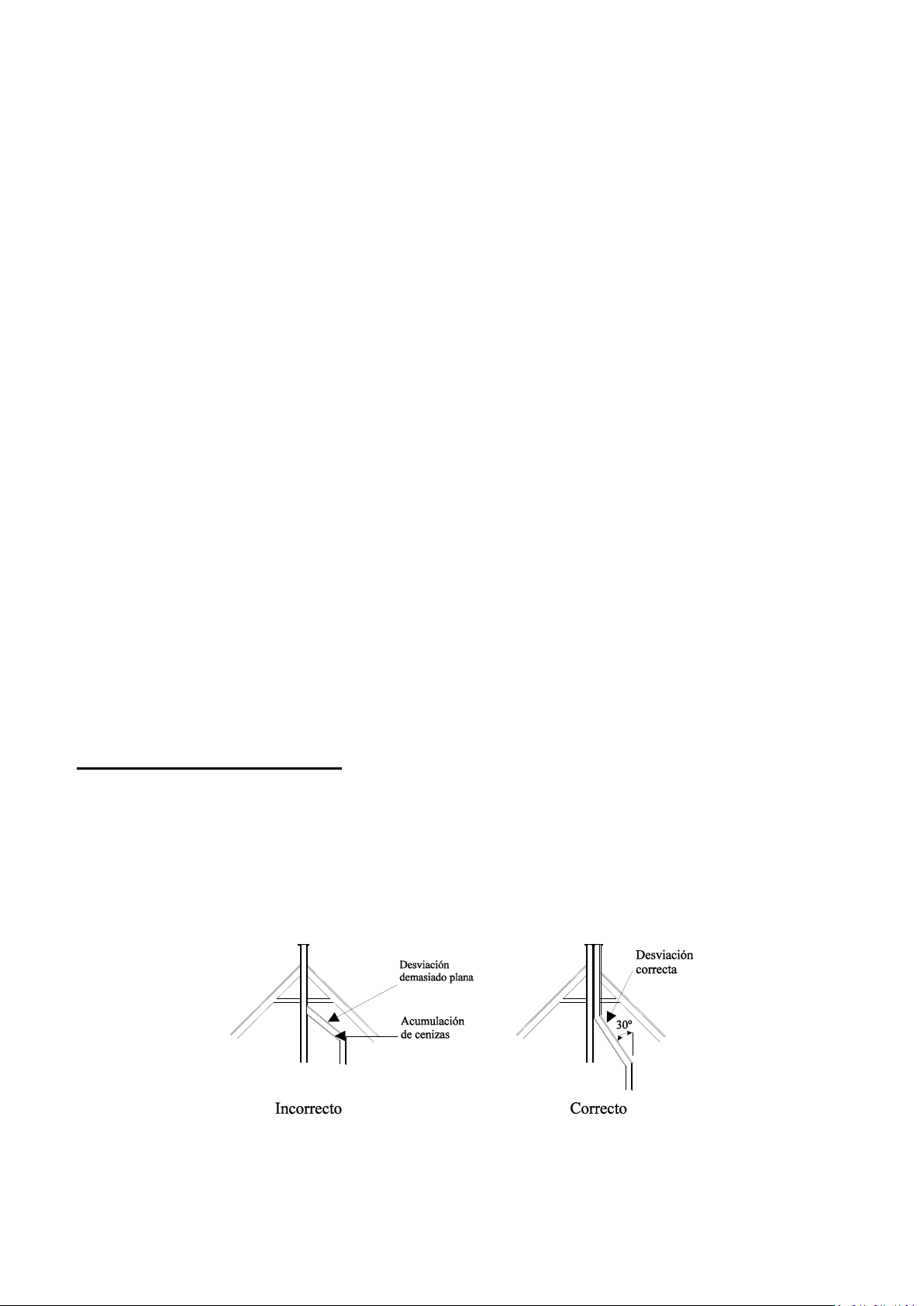

1.2.2.2- Instalación exterior
Instalación exterior cuando la chimenea pasa a través del
muro desde el aparato y después sube por el exterior de la
vivienda.
Una instalación exterior no beneficia calentando el exterior del edificio y normalmente baja
las temperaturas del humo respecto a la instalación interior.
Una instalación exterior el tiro no es bueno y experimentalmente se demuestra que
incrementa la acumulación de creosota.
Si su instalación es exterior, utilice tubos dobles con cámara aislante.
No salga nunca al exterior con tubos en horizontal (Fig. 3)
Fig.-2
Fig.-3

8
1.2.3- PRECAUCIONES GENERALES
Use solamente chimeneas metálicas prefabricadas especiales para alta temperatura
No conecte un aparato calefactor a ningún conducto o sistema de distribución de aire.
No conecte a chimeneas que tengan otras servicios, comprometerá la seguridad de
funcionamiento del aparato y de las otras aplicaciones.
El local donde se va a instalar el aparato calefactor debe tener la suficiente entrada de
aire al local para abastecer la necesidad de aire del aparato. Casas aisladas
excesivamente pueden producir mal funcionamiento de la chimenea e incluso tiros
inversos que lleven los humos al interior de la estancia, cuando por ejemplo se hace
funcionar el extractor de humos de la cocina. En este caso es necesario hacer una
entrada especial de aire desde el exterior de la vivienda al interior del local para alimentar
el aparato.
1.2.4- FACTORES EXTERNOS QUE INFLUYEN EN EL FUNCIONAMIENTO DE UNA
CHIMENEA:
Casas muy aisladas interiormente, sin corrientes de aire; al no entrar aire suficiente en el
aparato calefactor causa un tiro deficiente. Esto se corrige mandando aire del exterior
hacia la estufa.
Árboles y/o edificios altos próximos a la vivienda.
La velocidad del viento. Generalmente los vientos continuos fuertes aumentan el tiro;
pero vientos tormentosos producen disminución del tiro.
La diferencia de temperatura interior / exterior. Cuanto más frío en el exterior, mejor tiro.
Presión barométrica. En días lluviosos, húmedos o borrascosos, el tiro es generalmente
flojo.
Vivacidad del fuego. Cuanto más caliente esté el fuego, más fuerte es el tiro.
Grietas en la chimenea, la puerta mal sellada o sucia del aparato, entradas de aire por la
unión de los tubos, otro aparato conectado a la chimenea, etc. pueden producir tiros
inadecuados.

1.2.5- RESUMEN DE NORMAS
A continuación indicamos un resumen de normas generales que deben respetarse en
la construcción de la chimenea:
a) Emplear materiales resistentes e incombustibles. No montar tubos de
fibrocemento.
b) Escoger un trazado lo más vertical posible. No conectar varios aparatos
a la misma chimenea.
Fig.-4

9
c) Evitar que el conducto desemboque en zonas cercanas a
construcciones, debiendo sobrepasar en altura la cumbre más próxima, si existe
edificio colindante.
Fig.-5
d) Las paredes internas deben ser perfectamente lisas y libres de
obstáculos. En las uniones de tubos con chimeneas de obra, evitar los
estrangulamientos.
e)
Fig.-6
e) Es muy importante que las uniones de los tubos estén muy bien selladas para
tapar las posibles fisuras que permitan la entrada de aire.
Fig.-7

10
f) Para comprobar la estanqueidad de la chimenea, se recomienda tapar la salida en
el tejado e introducir papeles con paja húmeda por la parte inferior de la chimenea.
Fig.-8
g) Es muy importante que la chimenea sobrepase un metro la parte más alta de la
casa. Si se necesita aumentar el tiro, se deberá elevar la altura de la chimenea.
Fig.-9
h) Que los sombreretes no dificulten el tiro.
Fig.-10
Como mínimo
igual al diámetro

11

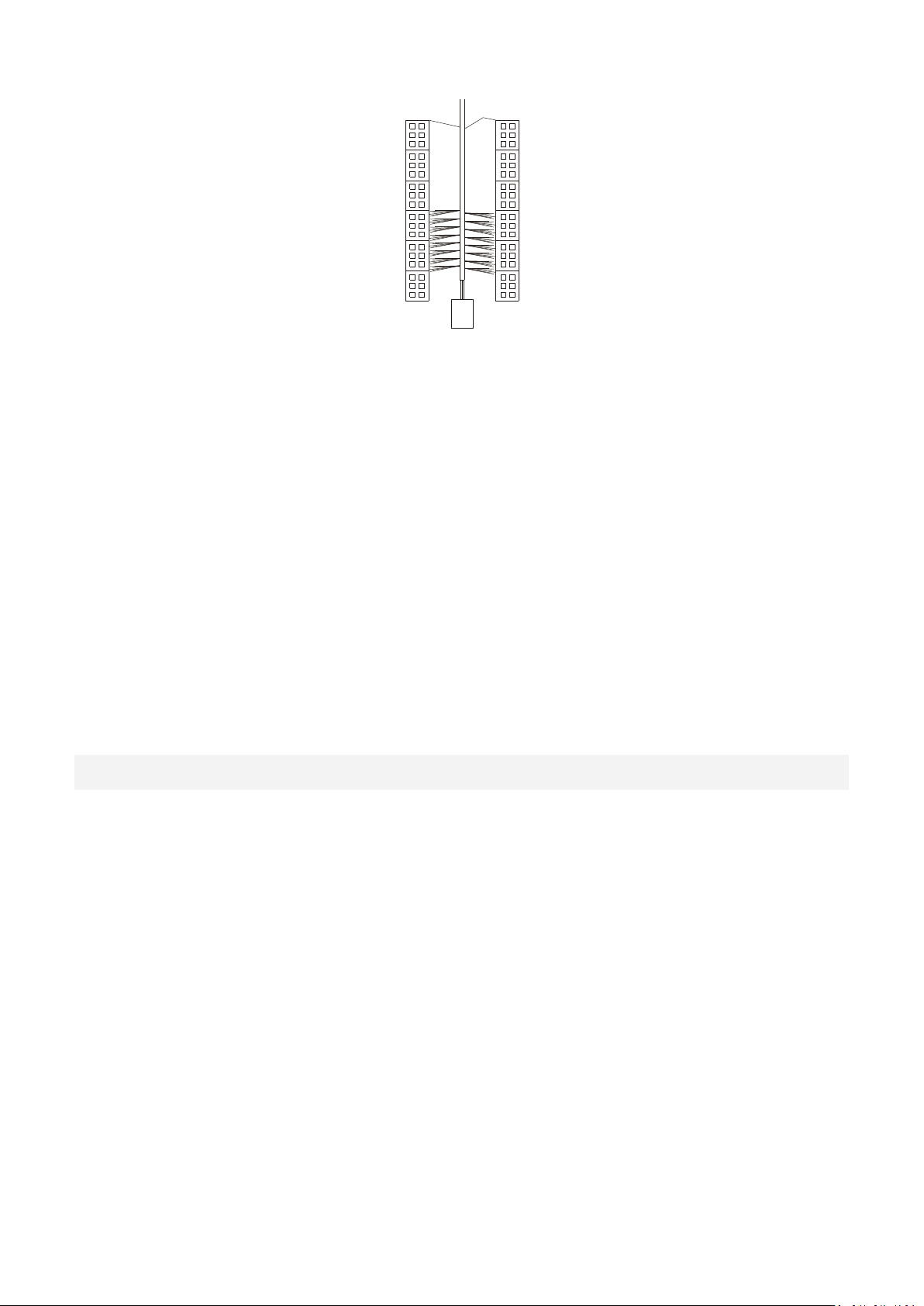

i. Limpiar la chimenea por lo menos una vez al año.
Fig.-11
j) La unión de los tubos que forman la chimenea, en el caso de tubos metálicos
sencillos, deben ser sellados con masilla refractaria. Cada tubo debe encajar
con el siguiente, de forma que se evite que la creosota que pueda formarse
salga al exterior.
k) Las chimeneas exteriores metálicas deberán construirse con tubos dobles
calorifugados especiales para combustibles sólidos.
1.2.6- CONSEJOS GENERALES DE LA INSTALACIÓN DEL APARATO CALEFACTOR:
Instale el aparato calefactor sobre una base aislada.
Es importante aislar el aparato calefactor del suelo, para evitar que este absorba una gran
parte de las calorías del aparato.
Sitúe el aparato calefactor en un lugar adecuado para conseguir un mayor rendimiento.
La mejor ubicación suele ser el salón, por ser un local grande y generalmente situados en el
centro de la vivienda.
Si la casa tiene dos plantas, lo mejor es colocarla en el piso inferior y próximo al hueco de
la escalera.
1.3- MANTENIMIENTO DE LA CHIMENEA
Es recomendable que el mantenimiento de la chimenea sea realizado por un técnico
competente, y que sea como mínimo anual, se recomienda que se haga la limpieza una vez
terminada la campaña invernal.
1.3.1- INSPECCIÓN DE LA CHIMENEA
Ciertos tramos de tuberías especiales y en forma de T hacen que la inspección y el
mantenimiento sea relativamente fácil.
Desmontando la tapadera inferior de la T se puede limpiar desde arriba el conjunto de los
tubos por medio de un cepillo deshollinador.
Los residuos que se vayan desprendiendo del interior de los tubos se recogerán en una
bolsa de basura o cubo situado en la parte inferior de la chimenea. Un espejo sujeto a un
angular permite una inspección fácil de la chimenea.
Si la chimenea es de albañilería, en vez de tubos de chapa recomendamos instalar una
trampilla para la limpieza e inspección periódica de la misma. Normalmente, esta trampilla
se encuentra situada en la parte más baja de la chimenea (por ejemplo en el sótano de una
casa).

12
Si la chimenea de albañilería fue construida sin una trampilla o puerta de limpieza, entonces
las inspecciones se realizarán desde el punto de
conexión de su estufa con la chimenea.
1.3.2- LIMPIEZA DE LA CHIMENEA
La manera más efectiva de limpieza de la chimenea
es por medio de cepillos deshollinadores
apropiados. Los cepillos tienen que ser lo más
ajustados posibles a la sección de la chimenea.
Para retardar la limpieza general, aconsejamos el
uso periódico del producto Antihollín HERGÓM,
que podrán encontrar en cualquiera de nuestros
Distribuidores.
Inspecciones periódicas
Realizar cada una de estas inspecciones en los
plazos especificados.
Mensualmente:
Se recomienda realizar una inspección visual
del nivel de creosota de la chimenea y su
conector, dependiendo del uso del aparato.
Al final y todas las temporadas:
Desmonte el conector de la chimenea y
límpielo en profundidad.
Reemplace los tubos que tengan signos de
excesivo desgaste o deterioro.
Inspeccione, y si es necesario limpie y repare
la chimenea.
1.3.3- CREOSOTA
Cuando la madera se quema lentamente se
producen alquitranes y otros vapores orgánicos, que
al combinarse con la humedad ambiente forman la
creosota. Los vapores de creosota se pueden
condensar si las paredes de la chimenea están frías.
Si se prende la creosota pueden producir fuegos
extremadamente altos. Cualquier acumulación de la
misma deberá ser eliminada inmediatamente.
Debido a que la acumulación de creosota depende de tantas variables es muy difícil prevenir
el momento en el que se debe limpiar la chimenea. La inspección visual es la manera más
segura de cerciorarse si la chimenea de su estufa está limpia.
Por eso, recomendamos que se realicen instalaciones en las que sea fácil el acceso a las
mismas.
Para proteger contra la posibilidad de incendio, debe instalar correcta y perfectamente
asegurado el sistema de evacuación. Al inspeccionar, reemplace inmediatamente, cualquier
componente oxidado, rajado o roto.
SI NO HAY PUERTA DE
LIMPIEZA, DESMONTAR
EL TUBO CONECTOR E
INSPECCIONAR CON UN
ESPEJO
ESPEJO QUE PERMITE
LA INSPECCIÓN VISUAL
PUERTA DE LIMPIEZA
Fig.- 12

13
1.4- MONTAJE DEFLECTOR
El deflector es una pieza de hierro fundido que se encuentra en el interior de la estufa, debajo del
collarín de salida de humos, esta pieza se envía sujeta con unos tacos de madera, para evitar que se caiga y
rompa el cristal durante el transporte.
Si fuera necesario colocar el deflector o sustituirlo, a lo largo de la vida de la estufa, deberá proceder de la
siguiente forma:
1º-Abrir la puerta del hogar totalmente
2º- Tomar el deflector con el techo cerrado hacia abajo (las patillas hacia arriba) y el costado semi-abierto hacia el frente
de la estufa (Frente del deflector).
3º- Elevar el deflector e introducir las patillas delanteras del mismo por detrás de los apoyos delanteros atornillados al
techo de la estufa.
4º- Desplazar horizontalmente hacia atrás el deflector, hasta que descanse el borde superior del costado cerrado, sobre
los apoyos traseros. (Ver Fig.-13)
Fig.13

14
MANUAL PARA EL USUARIO
1. –FUNCIONAMIENTO
¡CUIDADO! Durante el funcionamiento del hogar las partes metálicas pueden alcanzar
altas temperaturas. Es necesario que proteja sus manos con una manopla ignifuga si
requiere manipular en el mismo.
¡IMPORTANTE! La estufa debe permanecer cerrada en todo momento durante la
combustión para evitar la salida de humos. Abriéndola solo durante las recargas.
Antes de encender la estufa, aprenda el manejo de la misma.
La estufa E-10 plus está diseñada para funcionar con el sistema de combustión
intermitente
Aunque el funcionamiento de su estufa es fácil, el proceso de combustión de la madera
puede ser complicado, ya que intervienen varios factores y se necesita tiempo y experiencia
para comprender como se realiza.
La entrada de aire primario que penetra por debajo del nivel del lecho de combustible se
controla abriendo o cerrando la máscara del cenicero. Cuanto más se separa la máscara de
cenicero del frente mayor es la aportación de aire y se aviva la combustión.
La entrada de aire secundario que penetra por encima del lecho de combustible está situada
entre la parte superior de la puerta y el frente y por la parte superior de la ventana trasera.
Este aire es succionado dentro de la cámara de combustión, gracias al tiro de la chimenea.
Se produce una combustión secundaria que permite aumentar sensiblemente el
aprovechamiento del combustible, reduce la emisión de partículas a la atmósfera y evita que
se manche excesivamente el cristal. Esta aportación de aire es constante.
Para conseguir una combustión lenta, cerrar la máscara de cenicero una ver esté
estabilizada la llama.
A.- PRIMER ENCENDIDO
Es muy importante que el primer encendido de la estufa se realice de forma lenta. Las
razones son las siguientes:
a) Estabilizar las piezas de hierro fundido.
b) Realizar el curado del cemento sellante de juntas.
Consejos:
- Le recomendamos que las primeras cargas sean pequeñas.
- Comprobar que el deflector esté situado en su lugar, bajo el techo.
- Para que el tiro aumente, en caso necesario, introducir un papel encendido por los
costados libres del deflector, dirigiéndolo hacia la chimenea.
- Si se observa que con la máscara del cenicero totalmente abierta, el tiro es pobre y
como consecuencia el fuego lento, abrir varios agujeros por la cara interior de la parrilla del
hogar, donde ya se encuentran iniciados. De esta manera se facilita una mayor entrada de
aire a la combustión y mejora el tiro.
- Mientras realiza el primer encendido, mantenga ventilada la estancia donde se
encuentra la estufa pues pueden aparecer vapores de pintura.
B.- USO DIARIO
a.- Guía general
Su estufa está preparada para el uso diario, después del primer encendido.
Las necesidades de calor de su hogar serán las que determinen la frecuencia con la que
Vd. tendrá que cargar leña.

15
b.- Precaución en calentar demasiado.
Un sobrecalentamiento significa que Vd. ha hecho funcionar su estufa a una temperatura
demasiado elevada durante un largo período de tiempo. Esto puede dañar su estufa y por
consiguiente deberá evitarlo.
Un sobrecalentamiento es el resultado de un tiro excesivo, debido a alguna de estas
razones:
- Chimenea demasiado grande.
- Mantenimiento incorrecto de la estufa, puede producir infiltraciones de aire.
- Combustible inadecuado que produce altas temperaturas.
- Puerta mal cerrada.
- Mascara del cenicero excesivamente desplazada hacia fuera de su alojamiento en el
frente (sin cerrar) 2. –MANTENIMIENTO
Es recomendable que el mantenimiento sea realizado por un técnico especializado.
Su estufa es un aparato que está sometido a temperaturas extremas y al efecto corrosivo
de residuos de la combustión. Su mantenimiento periódico es esencial para conseguir una
mayor duración y mejor utilización de la misma. Para ello, recomendamos efectuar con
frecuencia los siguientes controles:
A.- DURANTE LA TEMPORADA DE USO
a) Inspeccionar visualmente la chimenea. Limpiar el hollín y los alquitranes si estos han
empezado a acumularse en las paredes interiores de la estufa.
b) Verificar si la puerta cierra correctamente; ajustarla si es necesario.
B.- CUANDO LA TEMPORADA FINALIZA
a) Inspeccionar y limpiar la chimenea.
b) Pasar la aspiradora por el interior de su estufa y comprobar el estado de las piezas en
general.
c) Inspeccionar las juntas de la puerta. Éstas deberán reemplazarse cuando no realicen
un cierre perfecto.
Cuando se usa la estufa después de un período largo de inactividad (cuando se inicia la
temporada invernal) es importante comprobar que la chimenea no esta obstruida, si es así
limpiarla antes de encender la estufa.
d) En las estufas pintadas, vuelva a pintar las piezas de hierro fundido si es necesario.
Para ello utilice pintura anticalórica.
El hollín y los alquitranes (creosota) que se acumulan en las paredes de su estufa
reducen el rendimiento.
C.- LIMPIEZA
Es recomendable la limpieza del conducto de chimenea al menos una vez al año.
La limpieza debe hacerse siempre con la estufa fría.
1. - Limpieza de cenizas.
La Estufa E-10 PLUS está provista de un cenicero situado en la parte inferior del frente.
- Retire la parrilla agujereada del hogar de combustión.
- Desplace la ceniza con una rasqueta o cepillo hacia el hueco de la parrilla.
- Saque el cenicero de su alojamiento y límpielo de cenizas.
- Para acceder al cenicero se tira de la manecilla de la máscara sacándolo parcialmente
de su alojamiento de forma que se tenga acceso al asa abatible que se encuentra en su
interior.

16
2. - Piezas pintadas
La limpieza de éstas debe realizarse con un paño totalmente seco, para evitar la
oxidación de las mismas.
D.- CRISTAL DE LA PUERTA
a.- Limpieza
-Los limpiacristales para estufas son productos bastante efectivos.
-Nunca intente limpiar el cristal durante el funcionamiento de la estufa.
-Recomendamos utilizar el limpiacristales HERGÓM por su contrastada eficacia.
Si el cristal de la puerta de su estufa está constantemente empañado de hollín, quiere
decir que su fuego es “pobre” y que, consiguientemente la chimenea se están obstruyendo
de hollín y creosota.
b.- Sustitución
El cristal de su estufa es Termoshock, fabricado especialmente para estufas de leña y/o
carbón. En caso de rotura este debe reemplazarse por otro de las mismas características.
Diríjase a nuestro distribuidor para que le suministre el cristal adecuado, acompañado de
las instrucciones de montaje y juntas.
E.- CHIMENEA
a.- Inspección
Ciertos tramos de tuberías especiales y en forma de T, hacen que la inspección y el
mantenimiento sean relativamente fáciles, cuando el tiro no es vertical (Paso a través de
paredes, etc.).
Desmontando la tapadera inferior de la T se puede limpiar desde arriba el conjunto de los
tubos por medio de un cepillo deshollinador. Los residuos que se vayan desprendiendo del
interior de los tubos se recogerán en una bolsa de basura. Un espejo sujeto a un angular
permite una inspección fácil de la chimenea.
Cuando es vertical, los residuos que se desprendan, por el interior de los tubos caerán
directamente en el hogar si previamente se ha desmontado el deflector.
Si su chimenea es de albañilería, en vez de tubos de chapa recomendamos instalar una
trampilla para la limpieza e inspección periódica de la misma. Normalmente, esta trampilla
se encuentra situada en la parte más baja de la chimenea (por ejemplo en el sótano de una
casa).
Si su chimenea de albañilería fue construida sin una trampilla o puerta de limpieza,
entonces las inspecciones se realizarán desde el punto de conexión de su estufa con la
chimenea.
b.- Limpieza
La manera más efectiva de limpieza de la chimenea es por medio de cepillos
deshollinadores apropiados. Los cepillos tienen que ser lo más ajustados posibles a la
sección de la chimenea.
Para retardar la limpieza general, aconsejamos el uso periódico del producto Anti-hollín
HERGÓM, que podrán encontrar en cualquiera de nuestros Distribuidores.
3. - PRODUCTOS PARA LA CONSERVACIÓN
Industrias HERGÓM S.A. pone a su disposición una serie de productos para la
conservación de su Estufa y chimenea:
Pintura anticalórica, pasta refractaria, Anti-hollín, pastillas de encendido, limpiacristales.

17
4. –SEGURIDAD
La base donde se va ha colocar su estufa debe tener una superficie plana y sin desniveles
que eviten el perfecto asentamiento de la misma. La base de apoyo debe estar construida
de materiales resistentes al calor.
A.- PROCEDIMIENTOS GENERALES
Existen ciertos riesgos que hay que tener en cuenta a la hora de hacer funcionar su
estufa de combustibles sólidos, sea cual sea la marca. Estos riesgos pueden minimizarse si
se siguen las instrucciones y recomendaciones que damos en este manual.
A continuación facilitamos una serie de normas y consejos, pero sobre todo le
recomendamos utilice su buen sentido común:
1. - No caliente excesivamente y durante un tiempo prolongado su estufa.
2. - Mantenga alejado cualquier material combustible (muebles, cortinas, ropas, etc.) a la
distancia mínima de seguridad de 0,90 m.
3. - Las cenizas deberán vaciarse en un recipiente metálico y sacarse inmediatamente de la
casa.
4.- No debe utilizar jamás combustibles líquidos para encender su estufa. Mantenga alejado
cualquier tipo de líquido inflamable (Gasolina, petróleo, alcohol, etc.,. )
5.- Hacer inspecciones periódicas de la chimenea y limpiarla cada vez que sea necesario.
6..- No situar la estufa cerca de paredes combustibles.
7.- Advertencia
Los aparatos a gas/leña/pellet se calientan durante el funcionamiento.
En consecuencia, hay que actuar con precaución y mantenerse alejado especialmente
evite la cercanía de los niños, ancianos u otras personas que requieran de especial
atención así como mascotas mientras que el aparato este encendido.
Asegúrese que los niños u otras personas no familiarizadas con el funcionamiento del
aparato sean supervisados por personas responsables cuando se acerquen a él.
Para la protección de quemaduras y para
proteger el acercamiento de niños o personas
que no deban entrar en contacto con el
aparato coloque un cortafuegos o separador
Recomendamos el uso de guantes ignífugos
para manipular el aparato.
B.- DISTANCIAS A LAS SUPERFICIES
COMBUSTIBLES
Cuando se coloque la estufa, tener en cuenta
las distancias de seguridad necesarias, tanto de
la estufa como de la chimenea, de las superficies
combustibles (paredes de madera o
empapeladas, suelo de madera, etc.).
Si se realiza una protección adecuada de estas
superficies, estas distancias pueden reducirse.
(Fig.-14)
Estas mismas distancias deberán ser respetadas cuando el recubrimiento de las paredes
o zonas próximas sea susceptible de deterioro o deformación por efecto de temperatura
(barnices, pinturas, P.V.C. etc.,)
Fig.- 14

18
5. - PROBLEMAS DE TIRO.
Lo que sigue es una lista de los problemas que son comunes a cualquier tipo de estufa.
Todos estos problemas son corregibles y a veces sólo requieren un pequeño reajuste para
que la estufa vuelva a funcionar con normalidad.
Recuerde que el estado del tiempo afecta al funcionamiento de su estufa.
Si su estufa tiene escapes de humos al interior de la casa, lo más probable es que le
ocurra lo siguiente:
- Si es chimenea de nueva construcción:
a) Que el tiro sea insuficiente.
b) Que la sección o la altura no sea la adecuada.
c) Que tenga alguna estrangulación en el conjunto.
- Si es chimenea existente:
a) Que la chimenea esté obstruida parcialmente por hollín.
b) Que se haya producido alguna rotura interna o externa por donde tome aire.
c) Que tenga menor sección o altura de la que requiere el nuevo aparato.
Acuda nuevamente al capítulo I- INSTALACIÓN y lea detenidamente el apartado B.-
CHIMENEAS
6. - DATOS TÉCNICOS
Especificaciones de la estufa HERGÓM mod. E-10 PLUS.
Potencia calorífica máxima cedida....
7,5 Kw.
Admite troncos de leña de................
500 mm.
Puerta:
Alto.........
300 mm.
Ancho.....
500 mm.
Collarín de humos.............................
150 mm.  Int.
Chimenea metálica...........................
150 mm. 
Altura recomendada de chimenea *.
5 a 6 metros
Chimenea de albañilería...................
150 x 150
Rendimiento
65 %
Caudal másico de los humos
11 g/s
Temperatura media de humos;
310 ºC
Temperatura collarín evacuación de Humos
316 ºC
Tiro mínimo recomendado;
12,5 Pa
Salida de humos...............................
Vertical
Control de Aire Primario....................
Regulación manual
Alimentación de Aire Secundario......
Sistema Venturi
Peso neto..........................................
92 Kg.
Peso bruto.........................................
100 Kg.
* Para otras alturas consultar al Distribuidor o al Fabricante. (Valores aproximados)
Combustibles recomendados:
Combustible
Dimensiones L x Ø
Peso carga máxima por hora E-10-
PLUS
Haya
40cm x 7cm (aprox.)
3 Kg.
Encina
40cm x 7cm (aprox.)
3 Kg.
Pino
40cm x 7cm (aprox.)
3 Kg.
¡ADVERTENCIA! Su insertable no debe ser utilizado como incinerador y no deben
utilizarse otros combustibles (plásticos, carbón, etc). Utilice los materiales
recomendados.
No usar como combustible maderas que provengan del mar. Las sales contenidas en ella
reaccionan en la combustión liberando ácidos que atacan al hierro y acero.

19
Se recomienda usar piezas de repuesto
recomendadas por el fabricante

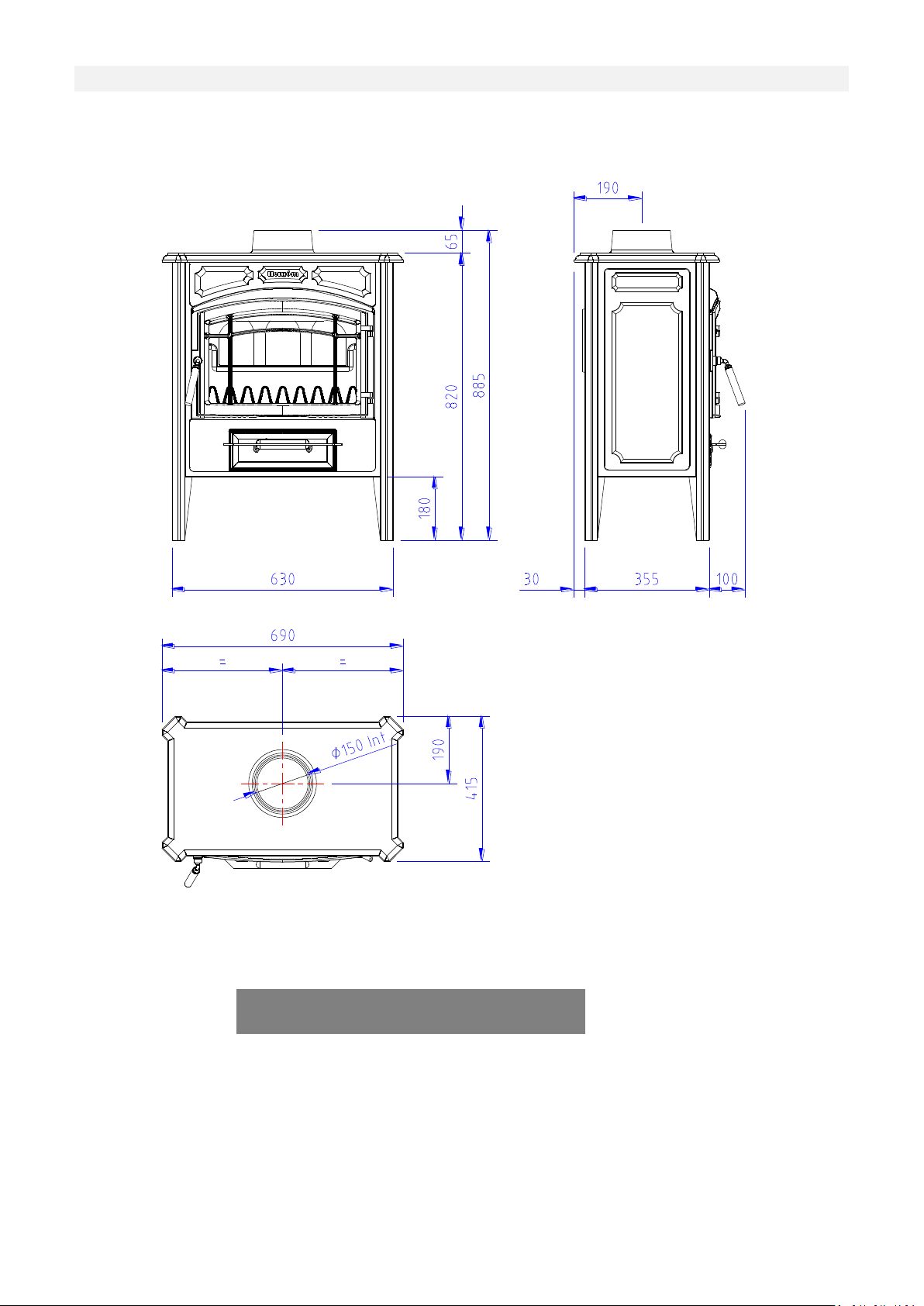

7.-DIMENSIONES
Fig.- 15

20
1
2
3
4
6
7
8
9
10
11
5
12
13
14
15
16
17
18
19
20
21
22 23 24 25 26 27 28 29 30 31
POS. CÓDIGO DENOMINACIÓN
E-10-PLUS-VENTANA TRASERA
HP005921
2Q0049 PLACAS NEOC.383X154X4
3 J34 JUNTA WINDOW GASKET 3/4"X 1/16" G116B-06
4 HP00591 E-10-PLUS-TRASERA
5 HP00593 E-10-PLUS-TECHO
6CL60 E-10 NUEVA-SOPORTE DEFLECTOR
7 HP186 E-10-COSTADO (TRASERA NUEVA)
8HL00196 TAPON PARRILLA HOGAR (7 AGUJEROS)
9HL00195 PARRILLA HOGAR
10 HL201 E-10-REVESTIMIENTO FONDO
11 CP00224 CHAPA CIERRE PUERTA FRONTAL
12 CP00223 GRAPA CRISTAL
13 J38583 PIEZAS PAPEL CER. 385 X 8 X 3
14 Q00093 PLACAS NEOC.444x284X4
15 J14 NHC TRENZA FIBRA CERÁMICA 1/4"
16 J0078 TRENZA REF,RV-10G 10 MM 01460204
18 HP00159 PUERTA
19 Q00140 ARANDELA MUELLE CIERRE 5240-140
20 Q00092 CODO CIERR.NORM.5010-080
21 Q0492 MADERA MANDO HOGAR
22 Q0493 MADERA MANDO CENICERO INF.
23 Q0491 MADERA MANDO CENICERO SUP.
24 CL00500 E-10PLUS MANDO CENICERO
25 HP00590 E-10-PLUS-MASCARA CENICERO
26 CL00504 E-10PLUS ASA CENICERO
27 CP00502 E-10PLUS CENICERO
28 HP00594 E-10-PLUS-FRENTE
29 HL208 E-10 NUEVA-FRENTE HORNILLO
30 CE58 E-10-FONDO
31 CP00505 E-10 PLUS PATA LARGA+50MM
32
HP207
E-10 NUEVA-REVEST.LATERAL (TRAS.HORNI)
33
HL203 E-10 NUEVA-REVEST.TRASERA (COST HORNI)
POS. CÓDIGO DENOMINACIÓN
17 Q00094 EJE CIERRE PTA.FRONT. 5370-080
34
CL00501 E-10PLUS TOPE ANTIVUELCO CENICERO
32 33 34 35
35
HL202
E-10 NUEVA-DEFLECTOR
EXPLOSIONADO E-10 PLUS
