hergom E-20 N Quick start guide

ESTUFA / STOVE / POÊLE / STUFA
E-20 N / E-21 N
INSTRUCCIONES PARA LA INSTALACIÓN, USO Y MANTENIMIENTO
INSTALLATION, USE AND MAINTENANCE INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTRUÇÕES PARA A INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO
ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
Fecha de edición 10/03/2011
Código: C0219

2

3
AVISO IMPORTANTE:
Si la estufa no se instala adecuadamente, no le dará el excelente servicio para el
que ha sido concebida. Lea atentamente estas instrucciones y confíe el trabajo a
un especialista.
Algunas de las piezas de su estufa van protegidas superficialmente con pintura
anticalórica, especial para temperaturas elevadas. En los primeros encendidos es
normal que se produzca un ligero humo, al evaporarse alguno de sus compuestos,
que permite a la pintura tomar cuerpo. Por ello recomendamos ventilar la habitación
hasta que este fenómeno desaparezca.
INDUSTRIAS HERGÓM, S.A., no se responsabiliza de los daños ocasionados,
originados por alteraciones en sus productos que no hayan sido autorizados
por escrito, o por instalaciones defectuosas.
Asimismo, se reserva el derecho a modificar sus fabricados sin previo aviso.
Industrias Hergom, S.A., domiciliada en Soto de la Marina - Cantabria -
España, ofrece una garantía de DOS AÑOS para sus aparatos.
La cobertura geográfica de esta garantía incluye sólo los países en los que
Industrias Hergóm, SA, una empresa filial o un importador oficial realizan la
distribución de sus productos y en los que es de obligado cumplimiento la
Directiva Comunitaria 1999/44/CE.
La garantía contará a partir de la fecha de compra del aparato señalada en el
resguardo de la garantía y cubre únicamente los deterioros o roturas debidos
a defectos o vicios de fabricación.
La garantía deberá estar acompañada de la factura de compra.
BIENVENIDOS a la familia HERGÓM.
Agradecemos la distinción que nos ha dispensado con
la elección de nuestra estufa HERGÓM, que representa en
técnica y estilo un importante avance sobre las clásicas
estufas de carbón y leña.
Su nueva estufa HERGÓM mod. E-20 N / E-21 N, es
quizás el sistema de calefacción por combustibles sólidos
más avanzado que hoy se conoce. Poseer una estufa
HERGÓM es la manifestación de un sentido de la calidad
excepcional.
Por favor, lea el manual en su totalidad. Su propósito es
familiarizarle con su estufa, indicándole normas para su
instalación, funcionamiento y mantenimiento de la misma,
que le serán muy útiles. Consérvelo y acuda a él cuando lo
necesite.
Si después de leer este manual necesita alguna
aclaración complementaria, no dude en acudir a su
proveedor habitual o llame directamente a fábrica.

4
PRESENTACION
Estufas E-20 N y E-21 N
Las estufas de leña E-20 /21 tiene las siguientes características principales:
Construida en hierro fundido, con piezas ensambladas, selladas y atornilladas entre sí.
Están concebidas para utilizar sólo con leña.
Hogar que permite quemar leña de hasta 45 cm. de longitud.
Válvula de regulación de aire primario.
Sistema indirecto de alimentación de aire primario, que desciende por el plano interior del
cristal (auto limpieza) hacia el fondo del hogar.
Aire secundario con autorregulación, que aumenta el rendimiento de la estufa y disminuye la
emisión de inquemados a la atmósfera.
Auto limpieza de cristal.
Puerta frontal batiente con cristal.
Puerta de cenicero estanca.
Salida de humos opcional, horizontal por la encimera, o vertical por la trasera. Ø 150 mm.
Cede su calor por radiación, calentando directamente paredes, techos, etc.
Se suministra totalmente montada de fábrica, preparada para conectar a la chimenea.
La diferencia entre estas dos estufas es el aspecto formal de la puerta.

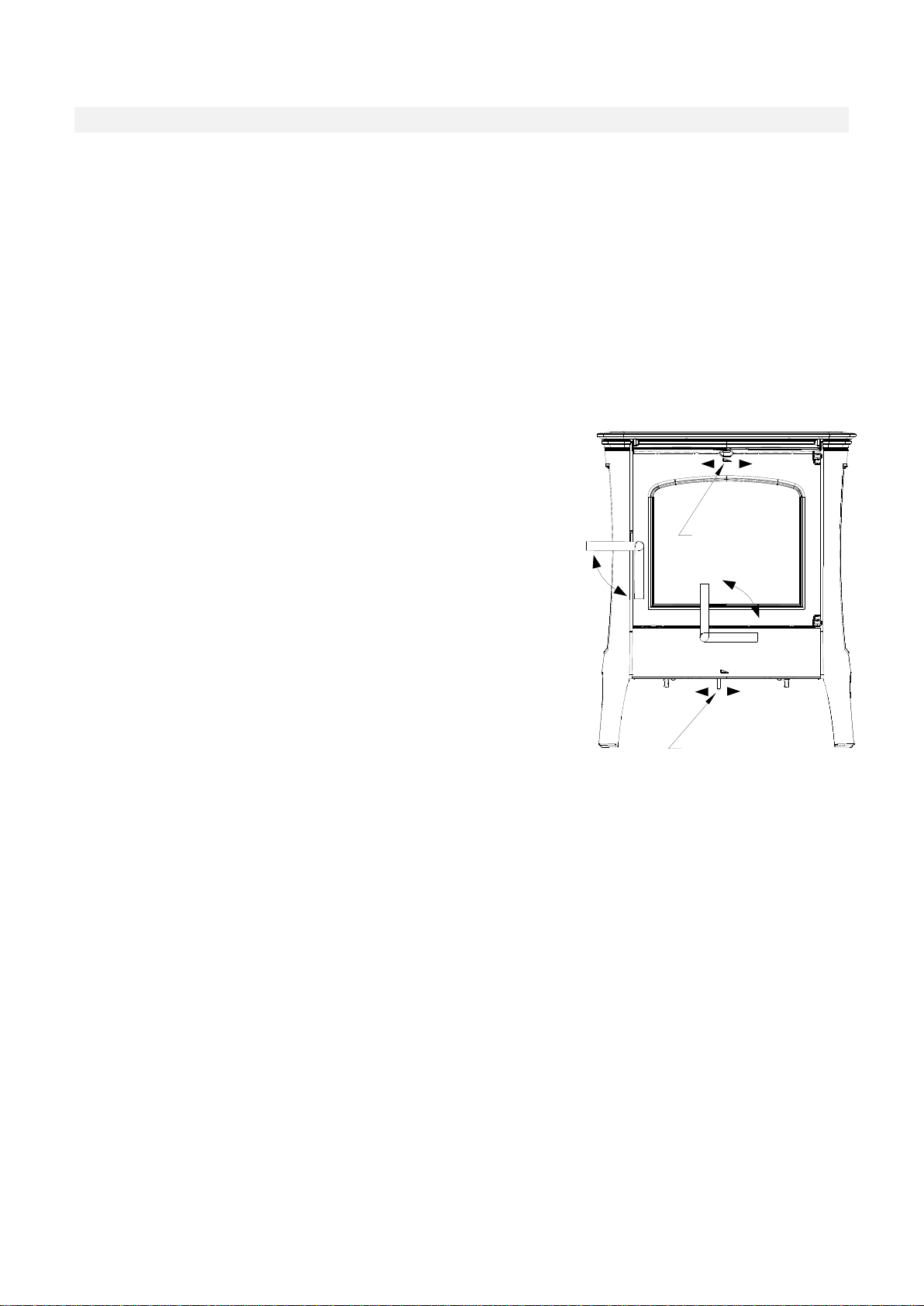

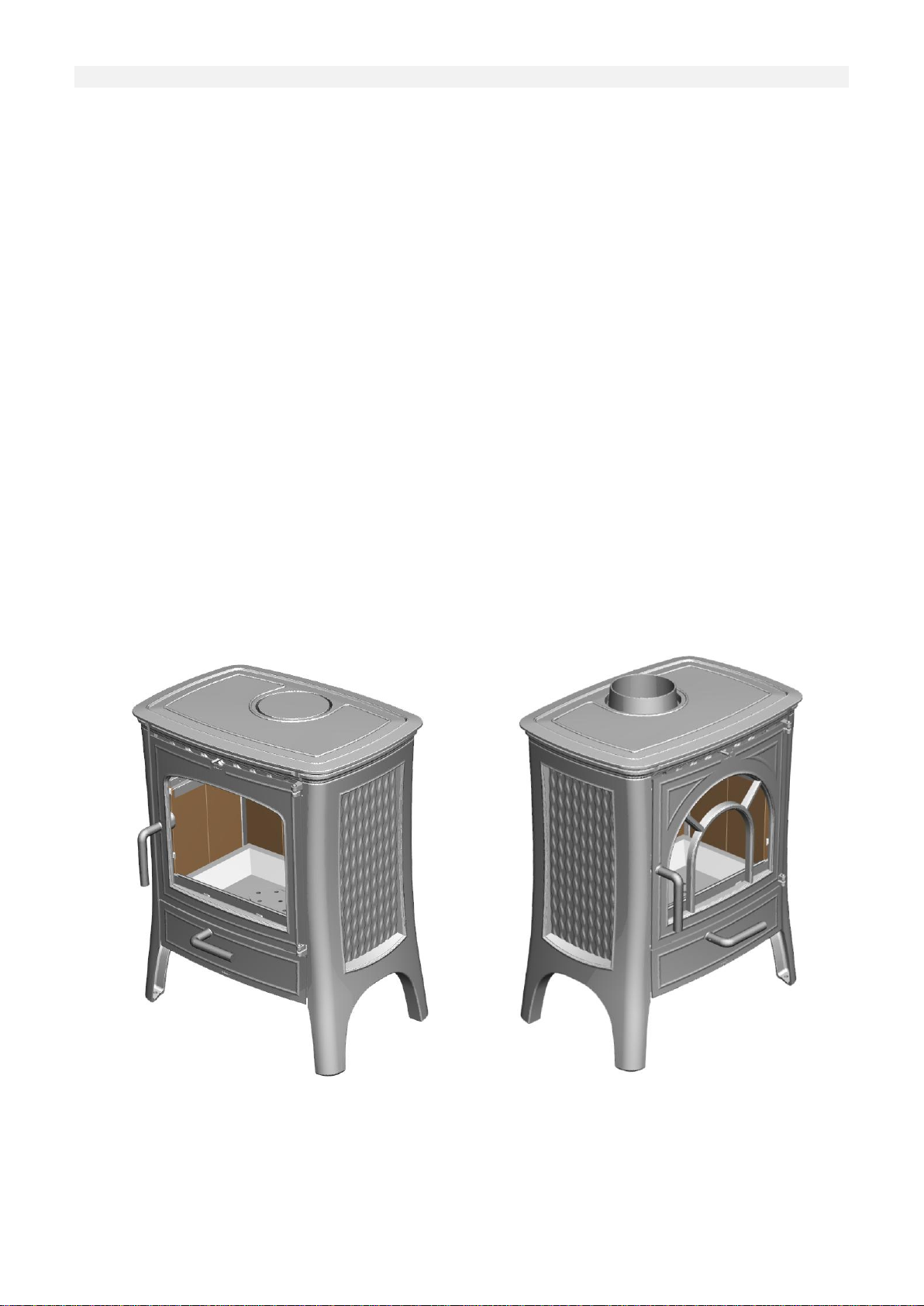

Fig.1

5
MANUAL PARA EL INSTALADOR PROFESIONAL
RECOMENDACIONES ESPECIALES PARA LA INSTALACIÓN Y MANTENIMIENTO
DE CHIMENEAS, APARATOS CALEFACTORES QUE FUNCIONAN CON COMBUSTIBLES
SÓLIDOS.
1.1- INTRODUCCIÓN
IMPORTANTE! Todas las reglamentaciones locales, incluidas las que hagan referencia a
normas nacionales o europeas han de cumplirse cuando se instala el aparato.
La manera de instalar el conducto chimenea del aparato, ya sea estufa, hogar, o
compacto para combustibles sólidos, influirá decisivamente en la seguridad y buen
funcionamiento del mismo.
Es muy importante realizar una buena instalación de chimenea.
Las normativas existentes de carácter general y local deben ser conocidas por el
instalador a la hora de instalar una chimenea para combustibles sólidos.
Estas recomendaciones que ofrecemos en este texto, le ayudarán a tomar decisiones
correctas.
Si tiene dudas llámenos directamente a fábrica. Hay un Departamento de Atención al
Cliente pendiente de Vd.
1.2- INSTALACIÓN DE CHIMENEAS PARA COMBUSTIBLES SÓLIDOS.
1.2.1-COMPONENTES DE UN SISTEMA DE EVACUACIÓN DE HUMOS.
Un sistema de evacuación consiste en varios componentes:
Conector al aparato, registro de limpieza, sombreretes, válvula corta tiro, protectores
aislantes de techos y paredes, pasamuros, revestimientos, cámaras protectoras etc.,.... y el
conducto chimenea.
Para instalar un aparato calefactor con seguridad, es absolutamente necesario que instale
todos estos componentes respetando las normas establecidas por el fabricante, en especial
para las distancias a las superficies combustibles.
Conector de chimenea
El conector de chimenea es el tramo de tubo que une la estufa a la chimenea. El
conector de chimenea debe tener el diámetro especificado por el fabricante. El material
será de acero especial para tubos de evacuación, ya sea con protección de pinturas
anticalóricas, esmaltes vitrificados, o, aceros inoxidables con características refractarias.
Utilice en general tubos fabricados para esta función.
No utilice nunca aluminio o chapa galvanizada. Estos materiales no soportan las
temperaturas extremas del fuego.
El conector de chimenea debe ser lo mas corto posible, evitando, si se puede,
tramos horizontales y codos a 90º. Usar tubos horizontales o demasiados codos
aumenta la perdida de tiro y la acumulación de creosota en la chimenea.
En el caso de colocar tramos horizontales, es aconsejable que tengan una inclinación
mínima ascendente de 5º
Prever un registro de limpieza. Simplifique la conexión de los tubos a la estufa
usando accesorios adicionales como tubos telescópicos o “Tes”de limpieza.

6
Los tubos telescópicos permiten separar la chimenea sin necesidad de mover el aparato
y facilita la inspección y el mantenimiento de la misma.
Las T de limpieza simplifican la limpieza de la chimenea.
Selle bien todas las juntas del conector de chimenea con pasta refractaria.
Si existieran orificios taladrados en el collarín de conexión del aparato, amarre el
conector de chimenea al collarín de la estufa, con tornillos adecuados. Esto asegura el
ajuste y evita vibraciones que pudieran provocar la separación de las juntas.
Sombreretes
Existe una gran gama de sombreretes para chimeneas.
Es importante que esté bien asegurado y que la separación de la chimenea sea por lo
menos el diámetro de la misma.
Válvula corta tiro
En general, no es necesario colocar una válvula corta tiros en una instalación correcta.
Algunas instalaciones sin embargo pueden beneficiarse de tener una válvula corta tiro,
como en chimeneas altas que pueden crear tiros mas fuertes de lo normal.
En cualquier caso una válvula corta tiros puede ayudar a regular el tiro. Un aparato de
combustibles sólidos, requiere un tiro entre 1,5 y 2,5 mm.c.a. (Ver características del
fabricante) (Ver capítulo Datos Técnicos )
Si el tiro de la chimenea es superior se aconseja instalar una válvula corta tiro.
Las válvulas de tiro nunca deben cerrar totalmente el paso de humos. Un mínimo de un
20 % de paso debe quedar siempre libre.
Revestimientos, protectores, ...
Respete las distancias a superficies combustibles de la estufa y del conducto chimenea
recomendados por el fabricante.
Si esto no fuera posible, defienda estos materiales con protectores adecuados.
Existen protectores especiales para instalar en las paredes combustibles cuando pasa
cerca, o a través de ellas el conector de la chimenea. Su misión es proteger el muro del
fuego.
Debe instalar un protector de pared, cuando instale un conector de chimenea a través de
una pared combustible, o cerca de ella, y sea susceptible de deteriorarse.
El pasamuros protege interiormente el muro de la combustión. Debe utilizar esta pieza
cuando conecte su chimenea a través de muros o techos.
Conducto Chimenea
Las chimeneas para aparatos de combustibles sólidos, deben estar construidas con obra de
albañilería, o prefabricadas con materiales que soporten altas temperaturas.
Por consiguiente, si va a construir una chimenea para su aparato calefactor, tiene dos
alternativas:
Chimeneas de obra.
Chimeneas metálicas
No hay gran diferencia en cuanto al rendimiento y funcionamiento de una chimenea
construida de obra y una metálica.
Siempre que sea posible, instale la chimenea por el interior de la casa, con lo cual obtendrá
mejor tiro, acumulará menos creosota y tendrá mayor vida.
No instale el aparato sin asegurarse que la chimenea es válida para su uso.

7
Antes de instalar el aparato, examine la chimenea para detectar fisuras, malas conexiones,
oxidaciones, perdidas de cemento, u otros signos de deterioro y obstrucción.
Asegúrese que el tamaño de la chimenea es adecuado para su aparato. Consulte las
dimensiones aconsejadas por el fabricante.
Usar una chimenea menor o excesivamente mayor, pueden provocar que el aparato
calefactor no funcione adecuadamente, contribuyendo a la formación de creosota.
CHIMENEAS DE OBRA
Las ventajas de estas chimeneas son:
La masa de ladrillos y/o losetas reducen el enfriamiento de los humos en la chimenea.
La característica de los ladrillos de acumular el calor permite mantener la casa
caliente más tiempo, después de que el fuego se haya extinguido.
Puede ser construida al gusto particular.
Si está bien construida, puede ser más resistente al fuego que las metálicas.
Las chimeneas de albañilería deben estar bien forradas por el exterior de la vivienda para
evitar el enfriamiento de los humos. Deben estar construidas con materiales que soporten
altas temperaturas y la corrosión.
Asegúrese que la chimenea está bien limpia y que
funciona correctamente, esto evitará perdidas de tiro, y la
formación de cerosota.
Asegúrese de que el tamaño de su chimenea es apropiada
y no es demasiado alta.
Si es excesivamente alta, deberá instalarse una válvula
corta tiro.
Si su chimenea de obra es de mayor sección que la
recomendada por el fabricante del aparato, será
conveniente instalar en su interior, otra chimenea metálica
con las dimensiones apropiadas, para evitar problemas de
funcionamiento y acumulaciones de creosota.
En ese caso será conveniente sellar contra el tubo uno de
los extremos de la chimenea de obra para evitar la
formación de corrientes que puedan enfriar la chimenea.

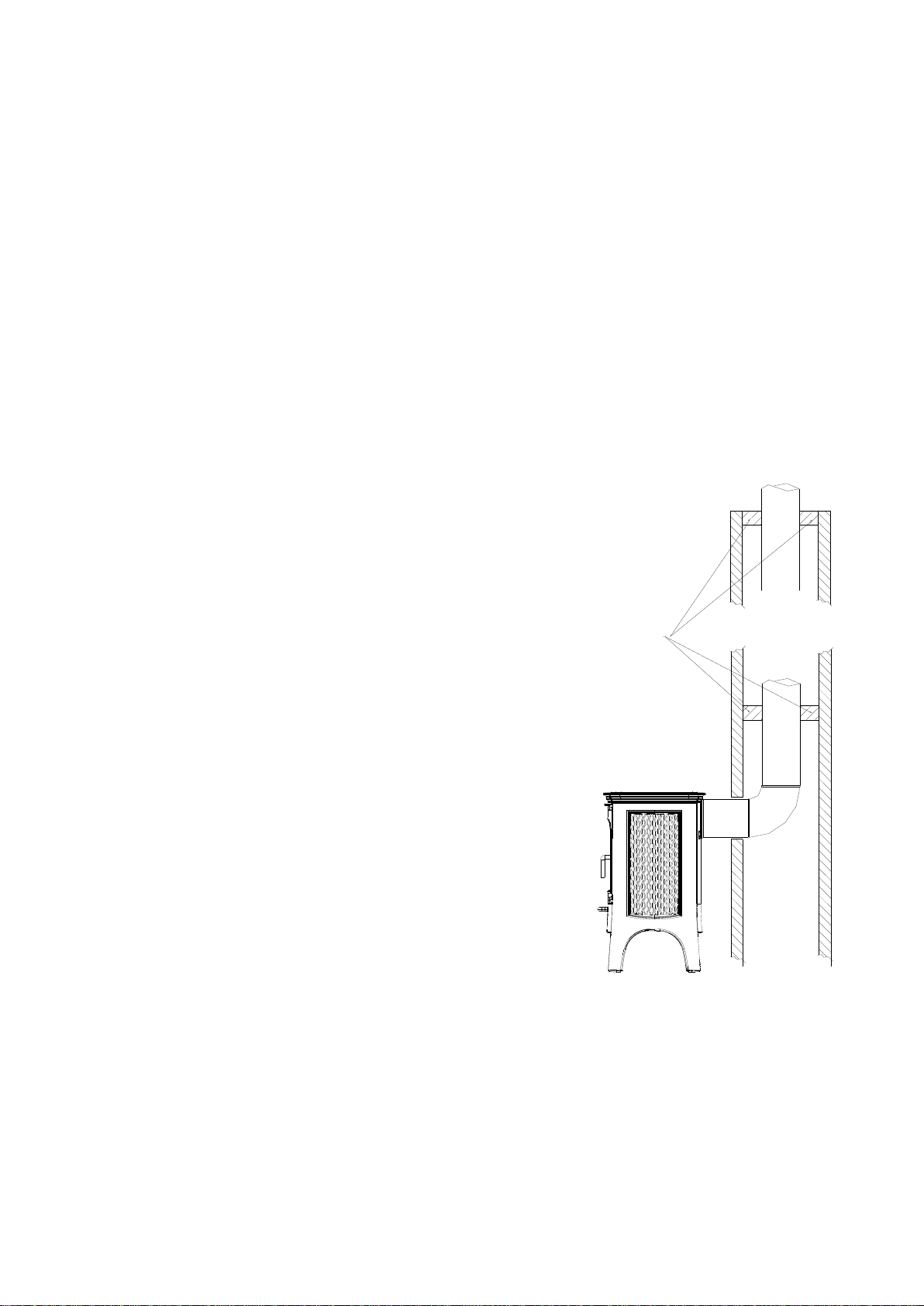

(Ver Fig.-3)
Es aconsejable que este sellado se realice en la parte
superior, para aprovechar el calor que se produce en todo
el tramo de la chimenea. De la misma manera, es
aconsejable realizar una circulación, en el interior de esta
cámara entre los tubos y la chimenea de obra para permitir
un cierto desahogo de la misma y evitar calores excesivos
que produzcan deterioros de las paredes (agrietamientos
etc...) Para ello basta con situar una rejilla inferior y otra
superior (15x10 cm.) en esta cámara. El aire circulará por
convección natural, llevando el aire caliente de la parte inferior a la superior, de la vivienda.
Fig.- 2
SELLAR
UNO DE LOS
EXTREMOS

8
CHIMENEAS METÁLICAS
Las ventajas de estas chimeneas son:
Fácil instalación.
Permite dar ligeros cambios de dirección a la chimenea, lo que facilita
mayor flexibilidad en la elección del lugar donde instalar la estufa.
Debido a que existen codos curvados, se eliminan los ángulos vivos que dificultan el
tiro.
Asegúrese de que todos los tubos de la chimenea están bien encajados y que su unión es
completamente estanca.
1.2.2- TIPOS DE INSTALACIONES
Esta estufa no está diseñada para funcionar con chimenea compartida.
Cuando instale la chimenea y los accesorios, en especial asegúrese de respetar todas las
recomendaciones del fabricante para las distancias adecuadas de la chimenea a los
materiales combustibles, paredes y techos.
Hay básicamente dos formas de instalar una
chimenea prefabricada metálica:
Instalación interior o instalación exterior
1.2.2.1- Instalación interior
Cuando la chimenea pasa por el interior de la
vivienda a través de techos y tejado.
Siempre que sea posible, escoger la
instalación interior. Una instalación interior
calienta mas rápido y retiene el calor. De este
modo promueve el mejor tiro y disminuye la
formación de creosota.
Debe instalarse pasamuros cortafuegos
apropiados cuando la chimenea pasa a través
de los suelos y/o techos. El aislamiento tendrá
al menos un espesor de 50 mm. desde la
chimenea a la estructura.
Proteger las paredes con protectores de muros cuando la chimenea no se encuentra a la
distancia de seguridad y puede producir daños. (Ver Fig.-3)
1.2.2.2- Instalación exterior
Instalación exterior cuando la chimenea pasa a través del muro desde el aparato y después
sube por el exterior de la vivienda.
Una instalación exterior no beneficia calentando el exterior del edificio y normalmente baja
las temperaturas del humo respecto a la instalación interior.
Una instalación exterior el tiro no es bueno y experimentalmente se demuestra que
incrementa la acumulación de creosota.
Si su instalación es exterior, utilice tubos dobles con cámara aislante.
Fig.-3

9
1.2.3- PRECAUCIONES GENERALES
Use solamente chimeneas metálicas prefabricadas especiales para alta temperatura
No conecte un aparato calefactor a ningún conducto o sistema de distribución de aire.
No conecte a chimeneas que tengan otras servicios, comprometerá la seguridad de
funcionamiento del aparato y de las otras aplicaciones.
El local donde se va a instalar el aparato calefactor debe tener la suficiente entrada de aire
al local para abastecer la necesidad de aire del aparato. Casas aisladas excesivamente
pueden producir mal funcionamiento de la chimenea e incluso tiros inversos que lleven los
humos al interior de la estancia, cuando por ejemplo se hace funcionar el extractor de
humos de la cocina. En este caso es necesario hacer una entrada especial de aire desde
el exterior de la vivienda al interior del local para alimentar el aparato.

1.2.4- FACTORES EXTERNOS QUE INFLUYEN EN EL FUNCIONAMIENTO DE UNA
CHIMENEA:
Casas muy aisladas interiormente, sin corrientes de aire; al no entrar aire suficiente en el
aparato calefactor causa un tiro deficiente. Esto se corrige mandando aire del exterior
hacia la estufa.
Árboles y/o edificios altos próximos a la vivienda.
La velocidad del viento. Generalmente los vientos continuos fuertes aumentan el tiro;
pero vientos tormentosos producen disminución del tiro.
La diferencia de temperatura interior / exterior. Cuanto más frío en el exterior, mejor tiro.
Presión barométrica. En días lluviosos, húmedos o borrascosos, el tiro es generalmente
flojo.
Vivacidad del fuego. Cuanto más caliente esté el fuego, más fuerte es el tiro.
Grietas en la chimenea, la puerta mal sellada o sucia del aparato, entradas de aire por la
unión de los tubos, otro aparato conectado a la chimenea, etc. pueden producir tiros
inadecuados.
1.2.5- RESUMEN DE NORMAS
A continuación indicamos un resumen de normas generales que deben respetarse en
la construcción de la chimenea:

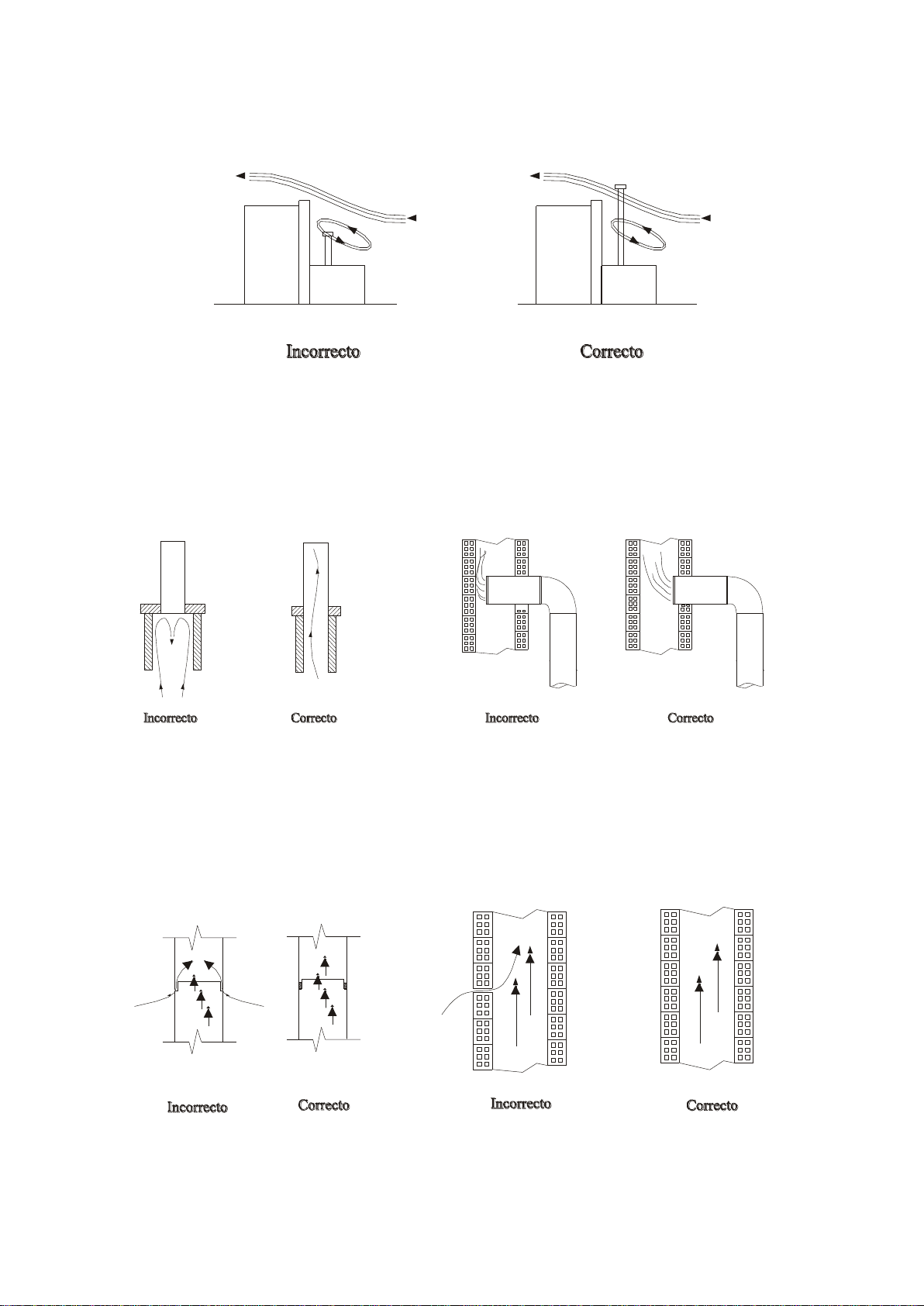

a) Emplear materiales resistentes e incombustibles. No montar tubos de
fibrocemento.
b) Escoger un trazado lo más vertical posible. No conectar varios aparatos
a la misma chimenea.
Fig.-4

10
c) Evitar que el conducto desemboque en zonas cercanas a
construcciones, debiendo sobrepasar en altura la cumbre más próxima, si existe
edificio colindante.
Fig.-5
d) Las paredes internas deben ser perfectamente lisas y libres de
obstáculos. En las uniones de tubos con chimeneas de obra, evitar los
estrangulamientos.
e)
Fig.-6
e) Es muy importante que las uniones de los tubos estén muy bien selladas para tapar
las posibles fisuras que permitan la entrada de aire.
Fig.-7

11

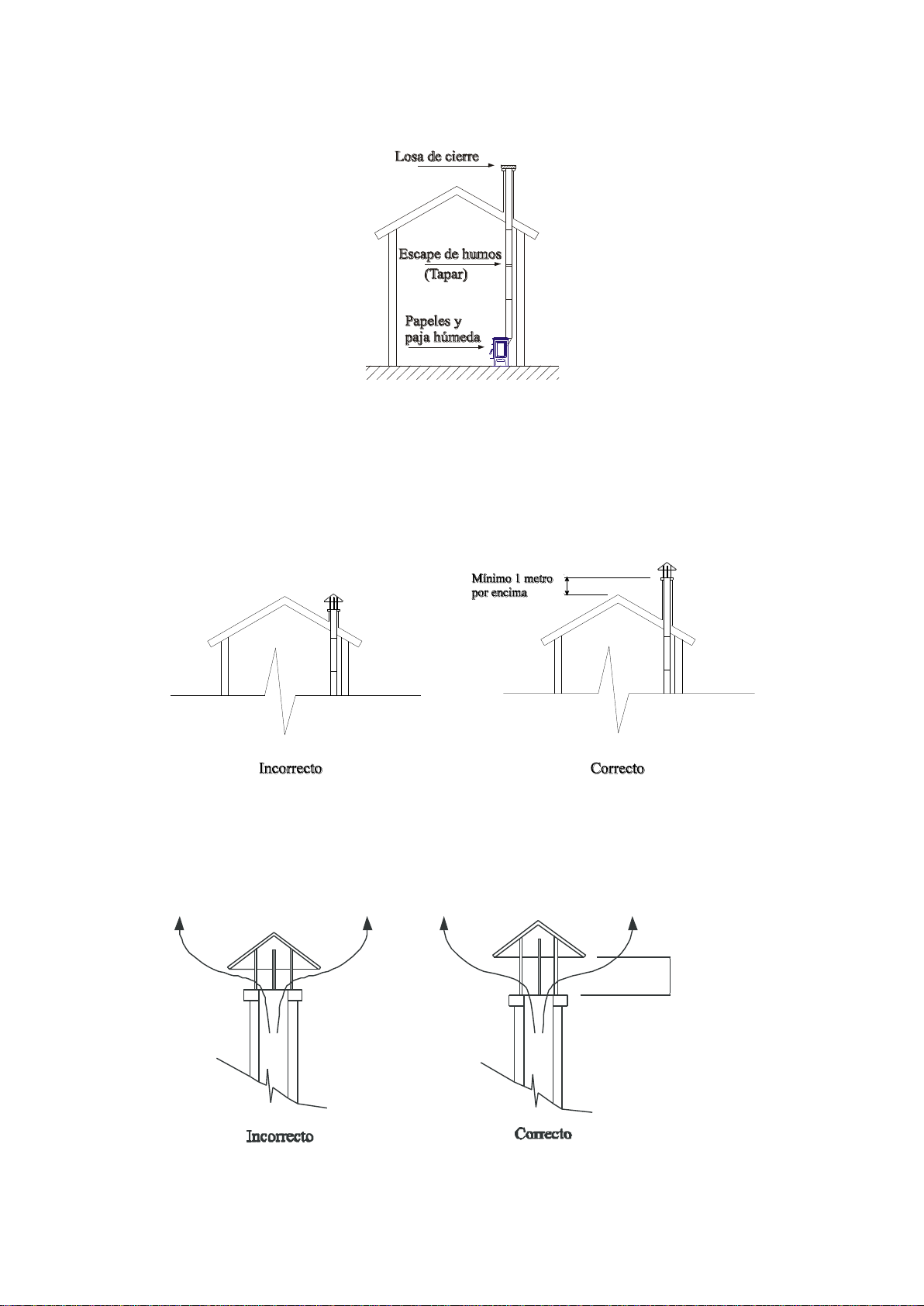

f) Para comprobar la estanqueidad de la chimenea, se recomienda tapar la salida en
el tejado e introducir papeles con paja húmeda por la parte inferior de la chimenea.
Fig.-8
g) Es muy importante que la chimenea sobrepase un metro la parte más alta de la
casa. Si se necesita aumentar el tiro, se deberá elevar la altura de la chimenea.
Fig.-9
h) Que los sombreretes no dificulten el tiro.
Fig.-10
Como mínimo
igual al diámetro

12
Limpiar la chimenea por lo menos una vez al año.
Fig.-11
j) La unión de los tubos que forman la chimenea, en el caso de tubos metálicos
sencillos, deben ser sellados con masilla refractaria. Cada tubo debe encajar con el
siguiente, de forma que se evite que la creosota que pueda formarse salga al exterior.
k) Las chimeneas exteriores metálicas deberán construirse con tubos dobles
calorifugados especiales para combustibles sólidos.
1.2.6- CONSEJOS GENERALES DE LA INSTALACIÓN DEL APARATO CALEFACTOR:
Instale el aparato calefactor sobre una base aislada.
Es importante aislar el aparato calefactor del suelo, para evitar que este absorba una gran
parte de las calorías del aparato.
Sitúe el aparato calefactor en un lugar adecuado para conseguir un mayor rendimiento.
La mejor ubicación suele ser el salón, por ser un local grande y generalmente situados en el
centro de la vivienda.
Si la casa tiene dos plantas, lo mejor es colocarla en el piso inferior y próximo al hueco de la
escalera.
1.3- MANTENIMIENTO DE LA CHIMENEA
Es recomendable que el mantenimiento de la chimenea sea realizado por un técnico
competente, y que sea como mínimo anual, se recomienda que se haga la limpieza
una vez terminada la campaña invernal.
1.3.1- INSPECCIÓN DE LA CHIMENEA
Ciertos tramos de tuberías especiales y en forma de T hacen que la inspección y el
mantenimiento sea relativamente fácil.
Desmontando la tapadera inferior de la T se puede limpiar desde arriba el conjunto de los
tubos por medio de un cepillo deshollinador.
Los residuos que se vayan desprendiendo del interior de los tubos se recogerán en una
bolsa de basura o cubo situado en la parte inferior de la chimenea. Un espejo sujeto a un
angular permite una inspección fácil de la chimenea.

13
SI NO HAY PUERTA DE
LIMPIEZA, DESMONTAR
EL TUBO CONECTOR E
INSPECCIONAR CON UN
ESPEJO
ESPEJO QUE PERMITE
LA INSPECCIÓN VISUAL
PUERTA DE LIMPIEZA

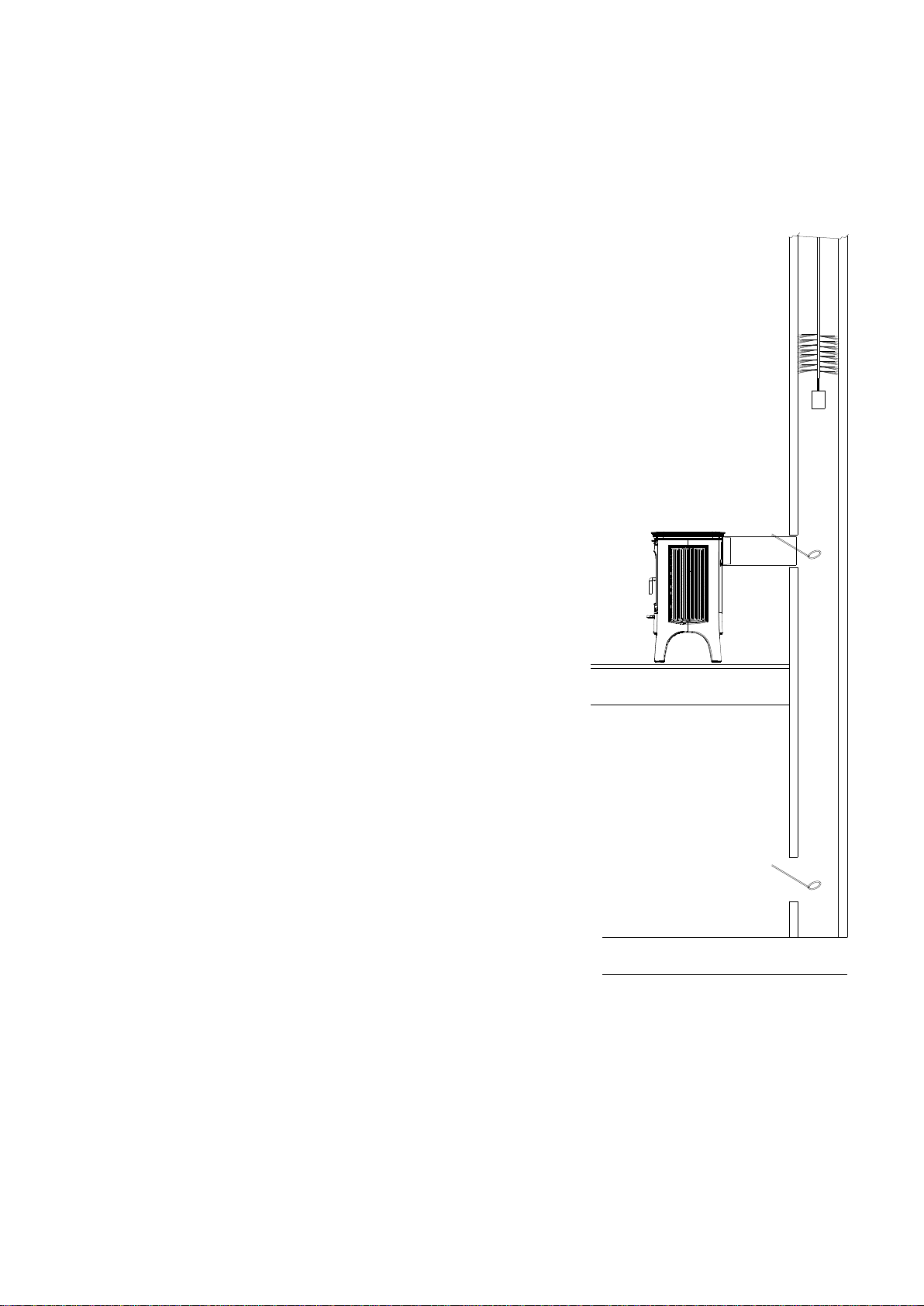

Si la chimenea es de albañilería, en vez de tubos de chapa recomendamos instalar una
trampilla para la limpieza e inspección periódica de la misma. Normalmente, esta trampilla se
encuentra situada en la parte más baja de la chimenea (por ejemplo en el sótano de una
casa).
Si la chimenea de albañilería fue construida sin una trampilla o puerta de limpieza, entonces
las inspecciones se realizarán desde el punto de
conexión de su estufa con la chimenea.
1.3.2- LIMPIEZA DE LA CHIMENEA
La manera más efectiva de limpieza de la chimenea
es por medio de cepillos deshollinadores
apropiados. Los cepillos tienen que ser lo más
ajustados posibles a la sección de la chimenea.
Para retardar la limpieza general, aconsejamos el
uso periódico del producto Antihollín HERGÓM, que
podrán encontrar en cualquiera de nuestros
Distribuidores.
Inspecciones periódicas
Realizar cada una de estas inspecciones en los
plazos especificados.
Mensualmente:
Se recomienda realizar una inspección visual
del nivel de creosota de la chimenea y su
conector, dependiendo del uso del aparato.
Al final y todas las temporadas:
Desmonte el conector de la chimenea y
límpielo en profundidad.
Reemplace los tubos que tengan signos de
excesivo desgaste o deterioro.
Inspeccione, y si es necesario limpie y repare
la chimenea.
1.3.3- CREOSOTA
Cuando la madera se quema lentamente se
producen alquitranes y otros vapores orgánicos,
que al combinarse con la humedad ambiente
forman la creosota. Los vapores de creosota se
pueden condensar si las paredes de la chimenea
están frías. Si se prende la creosota pueden
producir fuegos extremadamente altos. Cualquier
acumulación de la misma deberá ser eliminada inmediatamente.
Debido a que la acumulación de creosota depende de tantas variables es muy difícil prevenir
el momento en el que se debe limpiar la chimenea. La inspección visual es la manera más
segura de cerciorarse si la chimenea de su estufa está limpia.
Por eso, recomendamos que se realicen instalaciones en las que sea fácil el acceso a las
mismas.
Para proteger contra la posibilidad de incendio, debe instalar correcta y perfectamente
asegurado el sistema de evacuación. Al inspeccionar, reemplace inmediatamente, cualquier
componente oxidado, rajado o roto.

14

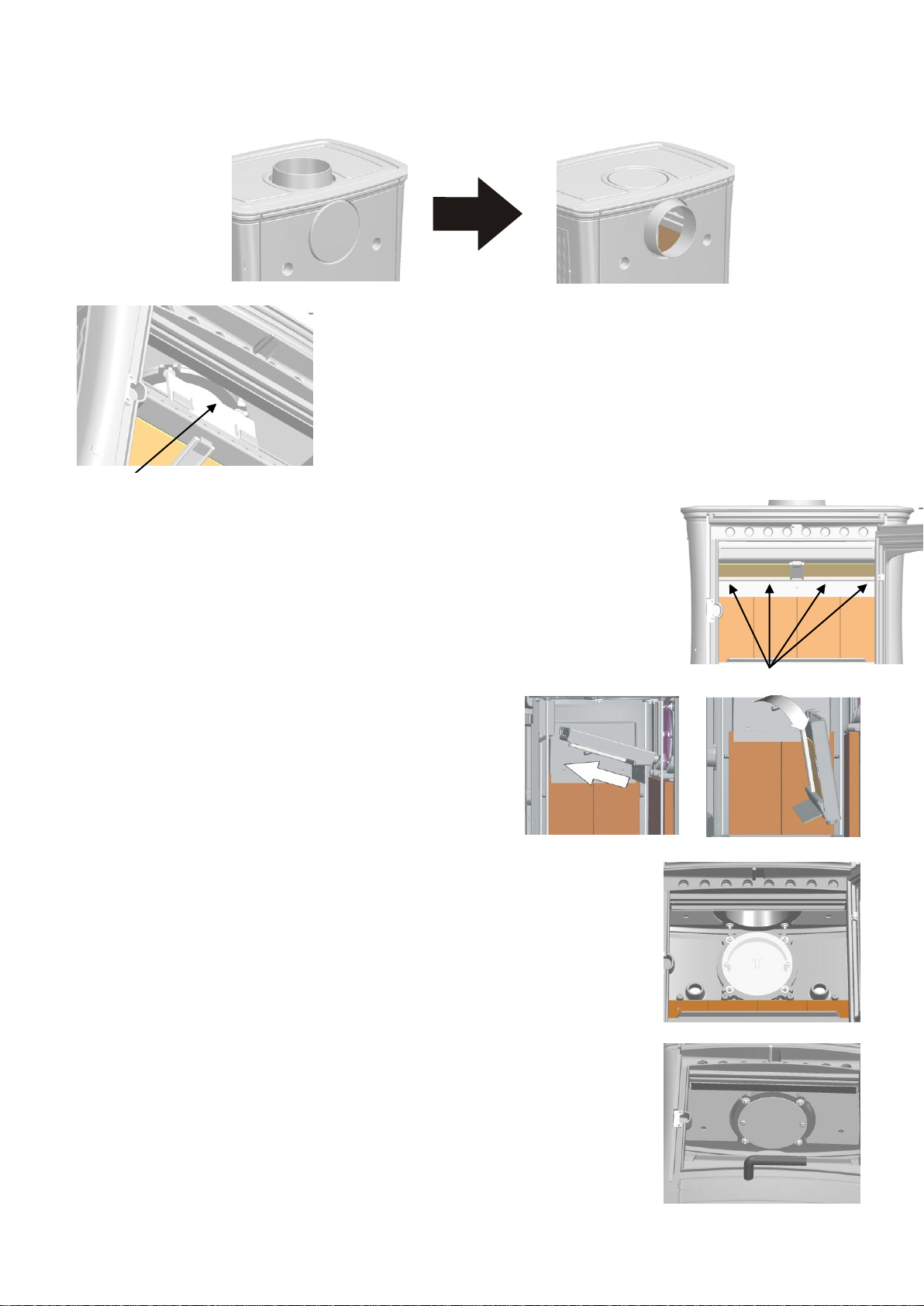

1.3.4- CAMBIO DE SENTIDO DE LA SALIDA DE HUMOS
Si prefiere que la chimenea tenga la salida de humos por la trasera, deberá realizar las siguientes
operaciones:
Abra la puerta del hogar, y saque el cortafuegos de hierro
fundido colocado sobre el deflector. Tire de él hacia arriba para
desencajarlo de su posición.
Quite los 4 tornillos que amarran el deflector a la trasera.
Mueva el deflector ligeramente hacia delante y
después déjele deslizar hacia abajo, hasta librar las
solapas que le mantienen en los costados y sáquelo
del hogar.
Ahora podrá de forma cómoda sacar las 4 tuercas que soportan el
conjunto tapa de salida de humos y protector de chapa de la trasera.
Quite las tuercas y arandelas, pero mantenga los espárragos en su
posición, para alojar después el collar de salida de humos.
De la misma forma, suelte la salida de humos de la encimera.
Intercambie la posición de las mismas, teniendo en cuenta que la flecha
grabada en la parte inferior de la tapa de hierro fundido, (Tras la chapa
protectora) debe colocarse en la encimera apuntando hacia el frente..
Apriete bien las piezas para que el sellado de los cordones que rodean
estas piezas sea efectivo.
Vuelva a montar el conjunto colector y por último no olvide de colocar el
cortafuegos en su lugar.
Cortafuegos
4 tornillos

15
MANUAL DE UTILIZACIÓN
2.1- FUNCIONAMIENTO DE LA ESTUFA
Una vez que su estufa ha sido instalada, y conectada a la chimenea, está preparada
para encender el fuego.
Antes de encender su estufa por primera vez, es necesario familiarizarse con los
distintos sistemas de control y fisonomía de su estufa, cómo escoger la leña, cómo
encenderla y usarla diariamente
Aunque el funcionamiento de su estufa es fácil, el proceso de combustión de
combustibles sólidos es complejo, ya que intervienen varios factores y se necesita tiempo y
experiencia para comprender como se realiza.
TENGA SIEMPRE MUY EN CUENTA que la estufa produce calor y por lo tanto debe
mantener alejados de la misma a niños, ropa, muebles... ya que el contacto con la misma
puede producir quemaduras.
Le damos a continuación algunos consejos con
los que conocer adecuadamente su estufa y
funcionamiento, que rogamos lea atentamente:
2.1.1 MANDOS (Fig. 14)
Para abrir la puerta de hogar, gire la manecilla en el
sentido de las agujas del reloj, hasta la posición de
abierto ( Posición 45 minutos del reloj), y tire
suavemente hacia fuera de ella.
Para cerrarla, mantenga la posición de la manecilla en
la posición de abierto (Posición 45 minutos del reloj),
lleve la puerta contra la estufa, presionando
ligeramente, y gire la manecilla de forma suave en la
dirección contraria a las manecillas del reloj hasta la
posición de cerrado (Posición 30 minutos del reloj).
Para abrir la puerta de cenicero, Girar la manecilla en
dirección contraria a las manecillas del reloj, desde la
posición horizontal de cerrado a la posición vertical de apertura, y descienda la puerta
suavemente.
Para cerrarlo proceda de la forma inversa. Mantenga el mando en posición vertical, lleve la
puerta contra la estufa, presionando ligeramente, y gire la manecilla de forma suave en el
sentido del reloj hasta la posición horizontal de cerrado.
2.1.2. - CONTROLES (Fig. 14)
Regulación de Aire Primario
Abra totalmente la válvula de aire de limpieza del cristal en el momento de encender la
estufa.
El aire que entra por la válvula es suficiente para realizar un buen encendido de la estufa y
mantener un régimen optimo de funcionamiento.
Una vez alcanzado un régimen de combustión óptimo, regule la válvula para evitar una
entrada excesiva de aire, y una combustión y temperaturas demasiado altas.
Fig.-14
ABRIR
CERRAR
ABRIR CERRAR
ABRIR CERRAR
ABRIR
CERRAR
VÁLVULA LIMPIEZA
DE CRISTAL
VÁLVULA AIRE PRIMARIO

16
La posición intermedia es en el caso general la óptima, dependiendo, no obstante, de la
calidad y tiro de la chimenea instalada y tipo de combustible empleado (maderas duras o
blandas).
Si el tiro de su chimenea es insuficiente y no alcanza un régimen optimo de combustión,
utilice la válvula de aire primario para aumentar la aportación de aire.
Evite la apertura de la puerta de cenicero si su estufa está en funcionamiento.
Si por alguna causa fuese necesario abrirla, abra primero la puerta de hogar, para evitar que
la combustión se dispare.
Auto Regulación del Aire Secundario
La aportación de aire secundario se realiza a través del deflector y se reparte
proporcionalmente en la cámara de combustión por los orificios destinados al efecto.
A mayor combustión mayor calentamiento y en consecuencia mayor tiro y mayor aporte de
aire secundario.
Es necesario garantizar que las entradas de aire de la estufa a la combustión, queden
siempre despejadas y que nada ajeno a la estufa pueda interferir.
2.1.3. - PRIMER ENCENDIDO
Es muy importante que el primer encendido de la estufa se realice de forma muy lenta.
Las razones son las siguientes:
a) Estabilizar las piezas de hierro fundido.
b) Eliminar lentamente el contenido de humedad de la piedra-jabón.
c) Realizar el curado del cemento sellante de juntas.
Consejos:
- Le recomendamos que las primeras cargas sean pequeñas.
- Para que el tiro empiece a actuar, caliente la chimenea introduciendo un papel
encendido por el hueco existente entre el frente y el deflector, dirigiéndolo hacia la
chimenea.
- Mientras realiza el primer encendido, mantenga ventilada la estancia donde se
encuentra la estufa pues pueden aparecer vapores de pintura.
- Mantenga la estufa encendida durante algunas horas a este régimen de
funcionamiento.
- ¡IMPORTANTE¡ La altura total de la carga no debe sobrepasar el 50% la altura de la
Cámara de combustión.
- La estufa debe permanecer cerrada en todo momento durante la combustión
para evitar la salida de humos. Abriéndolo solo durante las recargas.
2.1.4. - USO DIARIO
a.- Guía general
Su estufa está preparada para el uso diario, después del primer encendido.
Las necesidades de calor de su hogar serán las que determinen la frecuencia con la que Vd.
tendrá que cargar leña.
Siempre que su estufa esté fría se recomienda encenderla lentamente.

17
b.- Precaución en calentar demasiado.
Un sobrecalentamiento significa que Vd. ha hecho funcionar su estufa a una temperatura
demasiado elevada durante un largo período de tiempo. Esto puede dañar su estufa y por
consiguiente deberá evitarlo.
Un sobrecalentamiento es el resultado de un tiro excesivo, debido a alguna de estas
razones:
- Válvula de Aire Primario excesivamente abierta para el tipo de madera utilizada.
- Chimenea demasiado grande.
- Mantenimiento incorrecto de la estufa, lo que puede producir infiltraciones de aire.
- Combustible inadecuado que produce altas temperaturas.
- Puerta mal cerrada.
¡ATENCIÓN!
Durante el funcionamiento de la estufa, la puerta del cenicero debe permanecer cerrada.
Una entrada incontrolada de aire produce un sobrecalentamiento que puede dañar el
esmalte.
ESTUFAS CON ESMALTE EN MAYÓLICA
¡MUY IMPORTANTE!
Es normal que con los encendidos de las estufas esmaltadas con Mayólica aparezcan una
ligeras fisuras en el esmalte que confieren al producto su aspecto característico.
Pero puede ocurrir que por un calentamiento incontrolado excesivo, estas fisuras producidas
por la diferencia de dilataciones entre el hierro fundido y los esmaltes Mayólicas con
componentes vítreos, puedan producir un indeseado salto del esmalte.
Para evitar este inconveniente se debe controlar la combustión, nunca sobrecalentar la
estufa.
INDUSTRIAS HERGÓM S.A. no se responsabiliza del deterioro del esmalte de la estufa por
el incumplimiento de estas instrucciones.
2.2- MANTENIMIENTO
Su estufa es un aparato que está sometido a temperaturas extremas y al efecto corrosivo de
residuos de la combustión. Su mantenimiento periódico es esencial para conseguir una
mayor duración y mejor utilización de la misma. Para ello recomendamos efectuar con
frecuencia los siguientes controles:
2.2.1 - DURANTE LA TEMPORADA DE USO
a) Inspeccionar visualmente la chimenea. Limpiar el hollín y los alquitranes si estos
han empezado a acumularse en las paredes interiores de la estufa.
b) Verificar si las puertas cierran herméticamente; ajustarlas si es necesario.
2.2.2 - CUANDO LA TEMPORADA FINALIZA
a) Inspeccionar y limpiar la chimenea.
b) Pasar la aspiradora por el interior de su estufa e inspeccionarla.

18
El hollín y los alquitranes (creosota) que se acumulan en las paredes de su estufa
reducen el rendimiento.
c) Inspeccionar las juntas de la puerta. Éstas deberán reemplazarse cuando no
realicen un cierre perfecto.
d) En las estufas pintadas, vuelva a pintar las piezas de hierro fundido si es necesario.
Para ello utilice pintura anticalórica.
2.2.3 - LIMPIEZA
La limpieza debe hacerse siempre con la estufa fría.
1.-Limpieza de cenizas.
Estas estufas están provistas de un cenicero situado bajo el fondo del hogar.
Para acceder a él, abra la puerta de cenicero.
Saque el cenicero que se encuentra en su interior y límpielo de cenizas.
Las cenizas deberán vaciarse en un recipiente metálico y sacarse inmediatamente de la
casa.
Si fuese necesario limpie el alojamiento del cenicero.
2.-Piezas esmaltadas.
Emplee preferentemente un paño húmedo.
No deben emplearse detergentes fuertes ni productos abrasivos que puedan dañar la
superficie.
3.- Piezas pintadas
La limpieza de éstas debe realizarse con un paño totalmente seco, para evitar la oxidación
de las mismas.
2.2.4 - CRISTALES PUERTA
a.- Limpieza
Los limpiacristales para estufas son productos bastante efectivos.
Nunca intente limpiar los cristales durante el funcionamiento de la estufa.
Recomendamos utilizar el limpiacristales HERGÓM por su contrastada eficacia.
Si el cristal de la puerta de su estufa está constantemente empañado de hollín, quiere decir
que su fuego es “pobre” y que, consiguientemente, el conector y chimenea se están
obstruyendo de hollín y creosota.
b.- Sustitución
Los cristales de su estufa están fabricados especialmente para estufas de leña.
En caso de rotura este debe reemplazarse por otro de las mismas características. Diríjase a
nuestro distribuidor para que le suministre el cristal adecuado, acompañado de las
instrucciones de montaje y juntas.
2.2.5 - CONECTOR Y CHIMENEA
Lea en el Manual para el Instalador el capítulo correspondiente a este tema. (Capítulo 1.3)

19
2.3.- PRODUCTOS PARA LA CONSERVACIÓN
Industrias HERGÓM S.A. pone a su disposición una serie de productos para la conservación
de su Estufa y chimenea:
Pintura anticalórica, pasta refractaria, antihollín, pastillas de encendido, limpiacristales.
2.4.- SEGURIDAD
A.- PROCEDIMIENTOS GENERALES
Existen ciertos riesgos que hay que tener en cuenta a la hora de hacer funcionar su estufa
de combustibles sólidos, sea cual sea la marca. Estos riesgos pueden minimizarse si se
siguen las instrucciones y recomendaciones que damos en este manual.
A continuación facilitamos una serie de normas y consejos, pero sobre todo le
recomendamos utilice su buen sentido común:
1.- No caliente excesivamente y durante un tiempo prolongado su estufa.
2.- Mantenga alejado cualquier material combustible (muebles, cortinas, ropas, etc.,) a la
distancia mínima de seguridad de 0,60 m.
3.- Las cenizas deberán vaciarse en un recipiente metálico y sacarse inmediatamente de la
casa.
4.- No debe utilizar jamás combustibles líquidos para encender su estufa. Mantenga alejado
cualquier tipo de líquido inflamable (Gasolina, petróleo, alcohol, etc.,. )
5.- Hacer inspecciones periódicas de la chimenea y limpiarla cada vez que esa necesario.
6.- No situar la estufa cerca de paredes combustibles.
7.- Advertencia
Los aparatos a gas/leña/pellet se calientan durante el funcionamiento.
En consecuencia, hay que actuar con precaución y mantenerse alejado especialmente
evite la cercanía de los niños, ancianos u otras personas que requieran de especial
atención así como mascotas mientras que el aparato este encendido.
Asegúrese que los niños u otras personas no familiarizadas con el funcionamiento del
aparato sean supervisados por personas responsables cuando se acerquen a él.
Para la protección de quemaduras y para proteger el acercamiento de niños o
personas que no deban entrar en contacto con el aparato coloque un cortafuegos o
separador
Recomendamos el uso de guantes ignífugos para manipular el aparato.
B.- DISTANCIAS A LAS SUPERFICIES COMBUSTIBLES
Cuando se coloque la estufa, tener en cuenta las distancias de seguridad necesarias, tanto
de la estufa como de la chimenea, de las superficies combustibles (paredes de madera o
empapeladas, suelo de madera, etc.,).
La base donde se va a colocar su estufa debe tener una superficie plana y sin desniveles
que eviten el perfecto asentamiento de la misma. Esta base a su vez, debe ser capaz de
soportar el peso de la estufa. La base de apoyo debe estar construida de materiales
resistentes al calor.
Todas las zonas que rodeen la estufa deben ser resistentes a la temperatura, si no es así, se
debe tener previsto poder proteger con material ignifugo.

20
2.5 - PROBLEMAS DE TIRO.
Lo que sigue es una lista de los problemas que son comunes a cualquier tipo de
estufa. Todos estos problemas son corregibles y a veces sólo requieren un pequeño reajuste
para que la estufa vuelva a funcionar con normalidad.
Recuerde que el estado del tiempo afecta al funcionamiento de su estufa.
Si su estufa tiene escapes de humos al interior de la casa, lo más probable es que le
ocurra lo siguiente:
-Si es chimenea de nueva construcción:
a) Que el tiro sea insuficiente.
b) b) Que la sección o la altura no sean la adecuada.
c) Que tenga alguna estrangulación en el conjunto.
-Si es chimenea existente:
a) Que la chimenea esté obstruida parcialmente por hollín.
b) Que se haya producido alguna rotura interna o externa por donde tome aire.
c) Que tenga menor sección o altura de la que requiere el nuevo aparato.
Le recomendamos que vuelva al capítulo MANUAL PARA EL INSTALADOR y lea
atentamente todo lo referente a Chimeneas.
