hergom CRETA User guide

Mod.
MODELO CRETA - MODEL CRETA
MODÈLE CRETA - MODELLO CRETA
MODELO CRETA
INSTRUCCIONES PARA INSTALACIÓN, USO Y MANTENIMIENTO
INSTRUCTIONS FOR INSTALLATION, MAINTENANCE AND USE
INSTRUCTIONS D` INSTALLATION, DE SERVICE ET DE MAINTENANCE
ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
INSTRUCÇÕES PARA INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO
Fecha de edición 18/01/11
Código C0 3186

2
ÍNDICE
Capítulo Pág
I .- PRESENTACIÓN....................................................................………………….
II .- INSTALACIÓN.......................................................................………..…………
A.- Montaje.
B.- Chimeneas.
1.- Como funcionan las chimeneas
2.- Formación de creosota y su limpieza
3.- Opciones
4.- Algunas normas
l l l .- ENCENDIDO Y REGULACIÓN DE POTENCIA........…………………..............
A.- Primer encendido
lV .- LIMPIEZA.......................................................……………………......................
A.- Limpieza de ceniza.
V .- SEGURIDAD.......................................……………………………….….…..........
VI .- PRODUCTOS PARA LA CONSERVACIÓN………………………...……….…...
Vl l .- DATOS TÉCNICOS..............................…………………............…..................
Vl l l .- COMPONENTES DE LA CHIMENEA Y MANUAL DE MONTAJE
DEL MODELO CRETA VERSIÓN DE AMARRE A PARED....................
IX.- COMPONENTES DE LA CHIMENEA Y MANUAL DE MONTAJE
DEL MODELO CRETA VERSIÓN SUSPENDIDA………………………………..
X.- PLACA DE CARACTERÍSTICAS…………………………………………………….
3
4
9
10
11
12
13
15
18
104
BIENVENIDOS
A la familia HERGÓM. Agradecemos la distinción que nos ha dispensado con la elección
de nuestra Chimenea Modelo Creta.
Tenemos la seguridad de que su nueva Chimenea habrá de proporcionarle múltiples
satisfacciones, que son el mayor aliciente de nuestro equipo.
Poseer una CHIMENEA HERGÓM es la manifestación de un sentido de calidad
excepcional.
Por favor, lea el manual en su totalidad. Su propósito es familiarizarle con su CHIMENEA,
indicándole normas para su instalación, funcionamiento y mantenimiento, que le serán
muy útiles. Consérvelo y acuda a él cuando lo necesite. Si después de leer este manual
necesita alguna aclaración complementaria, no dude en acudir a su proveedor habitual o
llame directamente a fábrica.
AVISO IMPORTANTE: Si la chimenea no se instala adecuadamente, no le dará el
excelente servicio para el que ha sido concebida. Lea enteramente estas instrucciones y
confíe el trabajo a un especialista.
Su CHIMENEA va protegida superficialmente con una pintura anticalórica, especial para
temperaturas elevadas. En los primeros encendidos, es normal que se produzca un ligero
humo, al evaporarse alguno de sus componentes, que permite a la pintura tomar cuerpo.
Por ello recomendamos, ventilar la habitación hasta que este fenómeno desaparezca.

3
I.- PRESENTACIÓN
La chimenea Modelo Creta tiene como características principales:
-Chimenea cerrada construida en chapa acero.
-Base con regulación de entrada aire primario con circulación alrededor del
cenicero.
-Deflector complementario cónico
-Deflector con regulación de tiro.
-Chapa interior de protección hogar.
-Puerta con cristal.
-Cuerpo amarrado a pared (según versión).

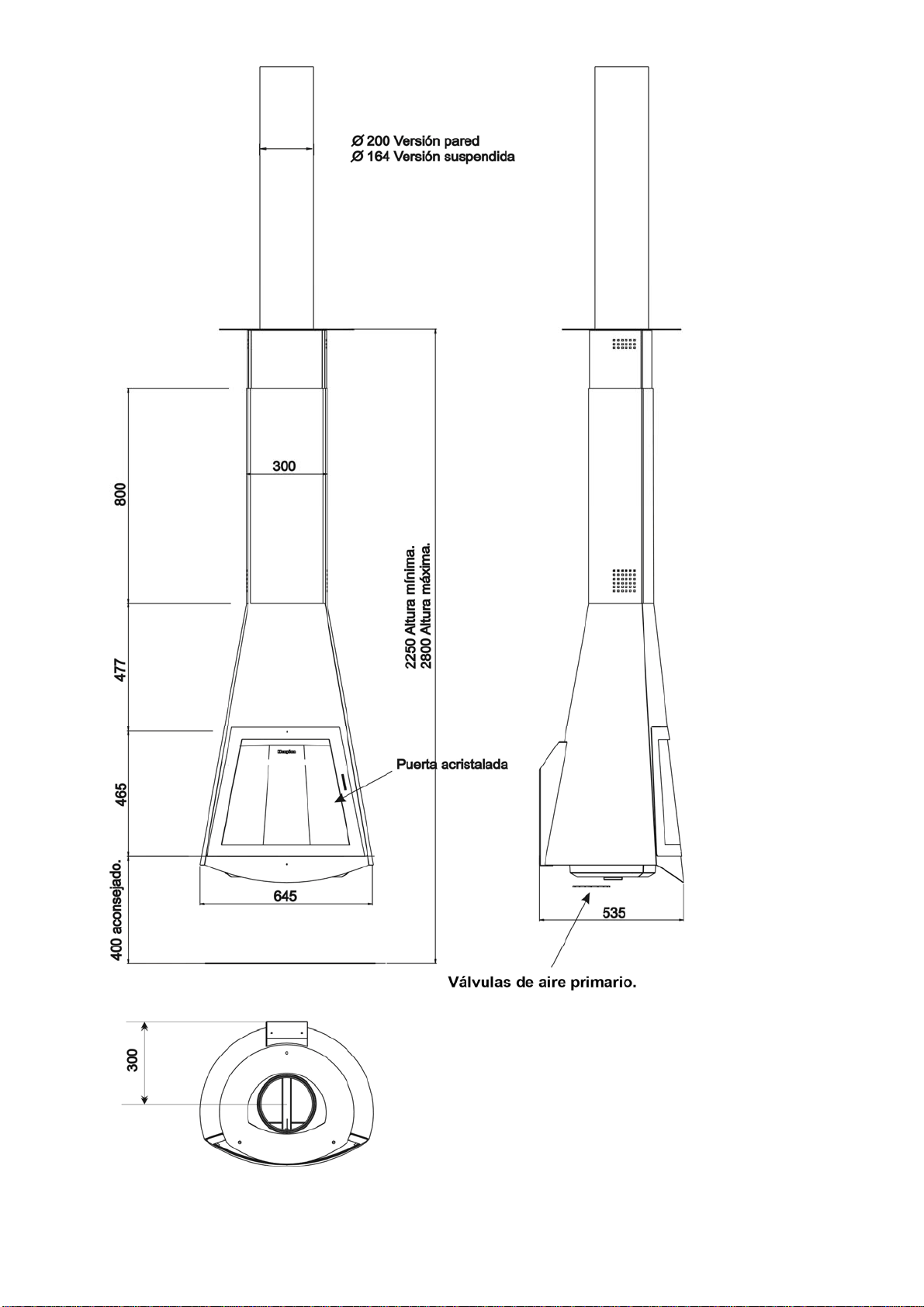

Fig.-1
No está permitido realizar ninguna modificación no autorizada sobre la chimenea.
Esta ha sido diseñada, probada y certificada, como se suministra de fábrica.
Industrias Hergóm no se hace responsable del mal funcionamiento, rotura o
desperfectos que pueda ocasionar un aparato que halla sufrido modificaciones por
parte del usuario o instalador.

4
II.- INSTALACIÓN
Importante ¡Todas las reglamentaciones locales, incluidas las que hagan referencia
a normas nacionales o europeas han de cumplirse cuando se instala el aparato.
La manera de instalar la chimenea influirá decisivamente en la seguridad y buen
funcionamiento del mismo
Es muy importante realizar una buena instalación.
Cuando en una misma estancia la chimenea va ha funcionar simultáneamente con
otros aparatos de calefacción que necesitan aire para su combustión, es recomendable,
que se prevea una entrada adicional de aire del exterior para facilitar la combustión de los
mismos.
El funcionamiento de uno o más aparatos de calefacción en una misma estancia
hace que el nivel de oxigeno se reduzca dificultando la combustión de la chimenea y se
reduce el tiro de la chimenea. Es conveniente prever cuando se instala una chimenea en
una habitación, una aportación de aire permanente (rejillas de ventilación)
Para asegurar una correcta instalación, es aconsejable que la realice un
profesional. Es recomendable en la instalación de la chimenea, prever la posibilidad
de acceder al interior de la misma para poder hacer una limpieza principalmente al
inicio de la campaña,
La chimenea CRETA no debe ser instalada en chimenea compartida.
A.- Montaje.
Si la estufa CRETA se va ha instalar sujeta a la pared, esta debe ser lo
suficientemente sólida para soportar la fijación de la estufa.
La pared base para fijar la estufa debe asimismo, soportar la temperatura que
desprende el aparato durante su funciomaniento.
Para el montaje del Modelo Creta ha de instalarse una chimenea (“tiro”), con tubos
metálicos adecuados hasta sobresalir 1 metro por encima de la cumbrera del tejado.
Si existe una chimenea construida, el montaje ha de realizarse enlazando ésta con
el Modelo Creta mediante un collarín adaptador que se acople perfectamente a la salida
de humos del aparato, y a su vez a la chimenea existente.
El sellado en la unión de los tramos de chimenea es importantísimo. (Ver Fig.-
7,Pág.8).
B.- Chimeneas.
Es recomendable en la instalación de la chimenea, prever la posibilidad de
acceder al interior de la misma para poder hacer una limpieza principalmente al
inicio de la campaña,
El funcionamiento de la Chimenea Modelo Creta depende:
a) De la chimenea.
b) Del modo de operar con ella.
c) De la calidad del combustible empleado.
Con los años de uso Vd. podrá cambiar la clase de combustible pero la chimenea
una vez que está instalada en un sitio determinado, no es tan fácil de modificar o cambiar
de lugar.
Por lo cual la información siguiente le ayudará a decidir si puede usar la chimenea
existente o no, o si decide construir una nueva.

5
Esta información le ayudará a tomar una decisión correcta.
1. - Cómo funcionan las chimeneas
Un conocimiento básico de la manera de funcionar las chimeneas le ayudará a
sacar el mayor rendimiento a su Modelo Creta.
La función de la chimenea es:
a) Evacuar los humos y gases sin peligro fuera de la casa.
b) Proporcionar tiro suficiente en el hogar para que el fuego se mantenga
vivo.
¿Que es el tiro?.
La tendencia del aire caliente a subir crea el tiro.
Al encender la estufa, el aire caliente sube por la chimenea y sale al exterior. El
conducto de la chimenea se calienta y mantiene el tiro. Hasta que la estufa y la chimenea
no están calientes, el tiro no funciona a la perfección.
La situación, el tamaño y la altura de la chimenea afectan al tiro.
Hay que considerar lo siguiente:
- Chimeneas situadas dentro de la casa se mantienen calientes; así el tiro es
mayor.
- El tamaño de la chimenea aconsejado por el fabricante, mantiene un buen tiro.
- La altura de la chimenea afecta al tiro:
Más altura ⇒mejor tiro
La chimenea debe sobresalir, al menos un metro de la parte más alta del tejado.
Hay otros factores que afectan al tiro:
- Casas muy bien aisladas interiormente, sin corrientes de aire; al no entrar aire al
local, causa un tiro deficiente. Esto se corrige enviando aire del exterior hacia el HOGAR.
- Árboles y/o edificios altos próximos a la vivienda dificultan el tiro.
- La velocidad del viento. Generalmente los vientos continuos fuertes aumentan el
tiro; pero vientos tormentosos producen disminución del tiro.
- Temperatura exterior. Cuanto más frío en el exterior, mejor tiro.
- Presión barométrica. En días lluviosos, húmedos o borrascosos, el tiro es
generalmente flojo.
- Vivacidad del fuego. Cuanto más caliente esté el fuego, mas fuerte es el tiro.
- Grietas en la chimenea, entradas de aire por la unión de los tubos, otro aparato
conectado a la chimenea, etc. pueden producir tiros inadecuados.
2. - Formación de creosota y su limpieza.
- Es recomendable la limpieza del conducto de chimenea al menos una vez al año
Cuando la madera se quema lentamente se producen alquitranes y otros vapores
orgánicos, que al combinarse con la humedad ambiente forman la creosota. Los vapores
de creosota se pueden condensar si las paredes de la chimenea están frías. Si se inflama
la creosota pueden producir fuegos extremadamente altos. Cualquier acumulación de la
misma deberá ser eliminada.

6
Debido a que la acumulación de creosota depende de tantas variables es muy
difícil prevenir el momento en el que se debe limpiar la chimenea.
La inspección visual es la manera más segura de cerciorarse si la chimenea de su
estufa está limpia de creosota.
Por eso, recomendamos que se realicen instalaciones en las que sea fácil el
acceso a las mismas.
3. - Opciones
Si va a construir una chimenea para el Modelo Creta, tiene dos alternativas:
a)Chimeneas de albañilería.
b)Chimeneas de metal
Los estudios reflejan que no hay gran diferencia en cuanto al rendimiento de tiro,
entre metal y albañilería. Es Vd. quien, según su caso, elegirá una u otra.
Siempre que sea posible, sitúe su chimenea dentro de la casa, con lo cual obtendrá
mejor tiro, acumulará menos creosota y tendrá mayor duración.
Las ventajas de las chimeneas de ladrillo son:
a) La masa de ladrillos y losetas reducen el enfriamiento de los humos en la
chimenea.
b) La característica de los ladrillos de acumular el calor permite mantener la
casa caliente más tiempo, después de que el fuego se haya extinguido.
c) Puede ser construida al gusto particular.
d) Si está bien construida, puede ser más resistente al fuego que las
metálicas.
Las chimeneas de albañilería deben estar bien forradas para evitar el enfriamiento
de los humos.
Deben estar construidas con materiales que soporten altas temperaturas y la
corrosión.
Pueden ser redondas, cuadradas, etc.; lo que importa es el tamaño de las mismas.
Para chimeneas de albañilería en el Modelo Creta deberán respetarse las medidas
reflejadas en el apartado DATOS TÉCNICOS.
Las ventajas de la chimenea metálica son:
a) Fácil instalación.
b) Permite dar ligeros cambios de dirección a la chimenea, lo que facilita
mayor flexibilidad en la elección del lugar donde instalar el hogar.
c) Debido a que existen codos curvados, se eliminan los ángulos vivos que
dificultan el tiro.
4. - Algunas normas
A continuación indicamos otras normas que deben respetarse en la construcción de
la chimenea:
a) Emplear materiales resistentes e incombustibles. No montar tubos de
fibrocemento.

7
b) Escoger un trazado lo más vertical posible. No conectar varios aparatos a
la misma chimenea.
Fig.-4
c) Evitar que el conducto desemboque en zonas cercanas a construcciones,
debiendo sobrepasar en altura la cumbre más próxima, si existe edificio colindante.
Fig.-5
d) Elegir para el conducto un lugar lo menos expuesto a enfriamientos. De ser
posible, que la chimenea esté por el interior de la casa.
e) Las paredes internas deben ser perfectamente lisas y libres de obstáculos. En
las uniones de tubos con chimeneas de obra, evitar los estrangulamientos.
Fig.-6
f) Es muy importante que las uniones de los tubos estén muy bien selladas para
tapar las posibles fisuras que permitan la entrada de aire.

8
Fig.-7
Para comprobar la estanqueidad de la chimenea proceder de la siguiente forma:
- Tapar la salida en el tejado.
- Introducir papeles y paja húmeda por la parte inferior de la chimenea y
encenderlos.
- Observar las posibles fisuras por donde sale humo y sellarlas.
Fig.-8
g) Es muy importante que la chimenea sobrepase un metro la parte más alta
de la casa. Si se necesita aumentar el tiro, se deberá elevar la altura de la chimenea.
Fig.-9
h) Que los sombreretes no dificulten el tiro.

9
Fig.-10
i) Limpiar la chimenea por lo menos una vez al año.
Fig.-11
j) La unión de los tubos que forman la chimenea, en el caso de tubos
metálicos sencillos, deben ser sellados con masilla refractaria.
k) Las chimeneas exteriores metálicas deberán construirse con tubos dobles
calorifugados, especiales para combustibles sólidos.
Ill.- ENCENDIDO Y REGULACIÓN DE LA POTENCIA
A.- Primer encendido.
Una vez instalada en su lugar definitivo, se debe proceder a comprobar el sellado
de todas las juntas, para impedir la entrada de aire del exterior que perjudique al tiro.
El primer encendido debe realizarse con fuego lento durante tres o cuatro horas,
para conseguir el estabilizado de las distintas piezas y evitar así alguna posible rotura.
Industrias Hergóm S.A. le recomienda la utilización del embalaje (madera y
cartón) que acompaña al aparato como combustible en los primeros encendidos del
aparato.
De esta forma contribuye al aprovechamiento de los recursos y a la minimización de los
residuos sólidos.

10
B.- Aire primario. Regulación.
La aportación de aire para la combustión se realiza a través de las válvulas de aire
primario Fig. 14 (10).
Nota: Estas válvulas son giratorias y abren el paso de aire, actuando en sentido de
giro de las agujas del reloj y lo cierran, actuando en sentido contrario
Para favorecer el encendido y evitar la formación de alquitranes, se recomienda
abrir totalmente las válvulas de aire primario, para que permita el paso abundante de aire
para la combustión.
Esta situación debe mantenerse en los comienzos de encendido, con objeto de
obtener un calentamiento rápido de la chimenea, evitando la formación de
condensaciones y alquitranes (creosota).
Es imprescindible realizar una carga abundante en el encendido. Las siguientes
cargas estarán en función de la necesidad de calor que se desee.
Una vez caliente la chimenea debe procederse a regular la aportación de aire
primario a la combustión
En días fríos de invierno, sobre todo a primeras horas de la mañana después
de una helada, es necesario calentar la chimenea. Para ello se recomienda colocar
papeles sobre el deflector de hierro fundido y prenderlos, repetir esta operación las
veces que sea necesario hasta que la chimenea esté caliente.
¡CUIDADO! Si va ha manipular el aparato cuando está encendido, bien para
regular su combustión o para realizar una carga, debe proteger sus manos con una
manopla ignifuga, todas las partes de la chimenea alcanzan temperatura elevadas
durante su funcionamiento.
La estufa CRETA no está diseñada para funcionar con una chimenea
compartida.
Es conveniente durante el primer encendido tener las ventanas abiertas para
evacuar los humos y olores que se puedan producir por la combustión de los disolventes
de la pintura de protección o cualquier otro material.
lV.- LIMPIEZA.
A.- Cristal de puerta hogar.
1. Limpieza
2. Los limpia cristales de estufas son productos bastante efectivos.
Nunca intente limpiar el cristal durante el funcionamiento de la estufa.
Recomendamos utilizar el limpia cristales HERGÓM
2. Sustitución
El cristal de su hogar es térmico, fabricado especialmente para estufas de leña y/o
carbón.
En caso de rotura accidental, éste debe reemplazarse por otro de las mismas
características. Diríjase a nuestro Distribuidor para que le suministre el cristal adecuado,
acompañado de las instrucciones de montaje y juntas.
A.- Limpieza de ceniza.
Retire (con un guante protector) la parrilla de acero de su alojamiento y quite los
residuos con un aspirador de cenizas existente en el mercado.

11
V.- SEGURIDAD.
Existen posibles riesgos que hay que tener en cuenta a la hora de hacer funcionar
su chimenea de combustibles sólidos, sea cual fuere la marca.
Estos riesgos pueden minimizarse si se siguen las instrucciones y
recomendaciones que damos en este manual.
A continuación recomendamos una serie de normas y consejos, pero sobre todo le
recomendamos utilice su buen sentido común.
1.-Mantenga alejado cualquier material combustible (muebles, cortinas, ropas, etc.),
a una distancia mínima de seguridad de 0,90 m.
2.- Las cenizas deberán vaciarse en un recipiente metálico y sacarse
inmediatamente de la casa.
3.- No deben utilizarse jamás combustibles líquidos para encender su hogar.
Mantenga muy alejado cualquier tipo de líquido inflamable (Gasolinas, alcohol, etc.).
4.- Hacer inspecciones periódicas de la chimenea y limpiarla cuando sea
necesario.
Es recomendable que el mantenimiento de la chimenea sea realizado por un técnico
competente, y que sea como mínimo anual, se recomienda que se haga la limpieza una
vez terminada la campaña invernal.
5.- No situarlo cerca de paredes combustibles, o que tengan algún tipo de recubrimiento
susceptible de deterioro por efecto de temperatura (Barnices, pintura, etc.).
¡Importante! las rejillas de ventilación de la campana deben situarse de manera que no
puedan ser bloqueadas.
El aire que sale por las rejillas de ventilación superiores puede alcanzar alta
temperatura, no utilice materiales que no resistan calor en la zona de salida de las rejillas,
así como las rejillas deben ser metálicas (nunca utilizar rejillas de madera o materiales
plásticos).
No coloque objetos próximos a las rejillas de ventilación superiores, el aire caliente
que sale por la mismas puede deteriorarlos. Durante el funcionamiento la puerta debe
permanecer cerrada, solo se abrirá durante la recarga de leña.
Si durante su uso se detecta un funcionamiento incorrecto debe seguir las
siguientes instrucciones para apagar el aparato con seguridad.
1. No arrojar agua sobre la llama (esto provocaría la rotura de las piezas de
hierro fundido)
2. No cargar mas leña en el aparato.
3. Cerrar la aportación de aire primaria y secundaria, esto provocará que la llama
se extinga lentamente.
4. Llame a los bomberos.
Si durante el funcionamiento se prendiese fuego la chimenea (si no se
realiza una limpieza regular del conducto de la chimenea se pueden acumular
creosotas y cenizas que pueden llegar a inflamarse) proceder como se indica en los
puntos arriba señalados.
¡CUIDADO! Durante el funcionamiento del hogar las partes metálicas pueden
alcanzar altas temperaturas. Es necesario que proteja sus manos con una manopla
ignifuga si requiere manipular en el mismo.

12
Cualquier tipo de intervención en el Modelo Creta debe ser confiado al S.A.T. oficial
Hergóm o instalador especializado.
¡ADVERTENCIAS! Su hogar no debe ser utilizado como incinerador y no deben utilizarse
otros combustibles (plásticos, aglomerados, etc.). Utilice los materiales recomendados.
- Los aparatos a gas/leña/pellet se calientan durante el funcionamiento.
En consecuencia, hay que actuar con precaución y mantenerse alejado especialmente
evite la cercanía de los niños, ancianos u otras personas que requieran de especial
atención así como mascotas mientras que el aparato este encendido.
Asegúrese que los niños u otras personas no familiarizadas con el funcionamiento del
aparato sean supervisados por personas responsables cuando se acerquen a él.
Para la protección de quemaduras y para proteger el acercamiento de niños o personas
que no deban entrar en contacto con el aparato coloque un corta fuegos o separador
Recomendamos el uso de guantes ignífugos para manipular el aparato.
INDUSTRIAS HERGÓM, S.A., no se responsabiliza de los daños ocasionados, originados
por alteraciones de sus productos que no hayan sido autorizados por escrito, ni por
instalaciones defectuosas.
Así mismo, se reserva el derecho de modificar sus fabricados sin previo aviso.
La responsabilidad por vicio de fabricación, se someterá al criterio y comprobación de sus
técnicos, estando en todo caso limitada a la reparación o sustitución de sus fabricados,
excluyendo las obras y deterioros que dicha reparación pueda ocasionar.
VI.- PRODUCTOS PARA LA CONSERVACIÓN.
INDUSTRIAS HERGÓM, S.A. pone a su disposición una serie de productos para la
conservación de sus fabricados:
- Pintura anticalórica, para las piezas de fundición y chapa.
- Pasta refractaria, para mejorar la estanqueidad y sellado.
- Anti-hollín, poderoso catalizador que facilita la eliminación de residuos
inquemados.
- Pastillas de encendido, producto indispensable cuando se precise un encendido
rápido y limpio.
- Limpia cristales, tratamiento idóneo para eliminar grasa carbonizada de los
cristales de estufas, chimeneas, etc.
500mm 500mm
500mm
Distancias mínimas de seguridad

13
VlI.- DATOS TÉCNICOS.
Estufa homologada siguiendo las especificaciones de la norma UNE-EN 13240:2002
“Estufas que utilizan combustibles sólidos – Requisitos y métodos de ensayo”, modificada
por UNE-EN 13240/AC y UNE-EN 13240:2002/A2.
.
Modelo Chimenea CRETA
Potencia cedida al ambiente (útil) 12,7 kW
Masa de la carga / hora 3,7 kg
Temperatura de los gases medio directamente aguas abajo del collarin 290 ºC
Concentración de CO medio al 13% O2 0,26
Rendimiento 84%
Nº CERTIFICADO ENSAYO TIPO LEE-C-083-08
ORGANISMO NOTIFICADO Nº NB 1722 (CEIS)
Admite troncos de leña de longitud: 400 mm.
Chimenea metálica (Suspendida) Tubo de chapa Ø 164 mm.*
Chimenea Obra 200x200 mm.
Chimenea metálica (de pared) Tubo de chapa Ø 200 mm.*
Chimenea Obra 250x250 mm.
Altura recomendada de chimenea 5 a 6 metros
Salida de humos Vertical
Tiro mínimo recomendado 12 Pa
Control de Aire Primario Regulación manual
Peso 183 Kg.
(*) Disponemos de un adaptador de 164 Ø -200 Ø , como accesorio opcional.
ADVERTENCIAS! Su chimenea no debe ser utilizado como incinerador y no deben
utilizarse otros combustibles (plásticos, carbón, etc). Utilice los materiales recomendados.
La pared tras la chimenea debe ser categoría M10/A1 debe ser de primera calidad,
preferentemente ladrillo u hormigón/cemento refractario o bien panel de pladur ignifugo
que no se altere por efecto del calor. Cualquier pintura o elemento aplicado deberá tener
categoría M10 y resistencia a temperaturas superiores a 150ºC.
La chimenea debe ser fijada a la pared de forma que el sistema de sujeción amarre en
ladrillo o bloque. Una fijación directa a pared de cemento puede provocar que con el uso,
el calor provoque el desmoronamiento del material y la chimenea no quede bien fijada a la
pared.
Combustibles recomendados:
Combustible Dimensiones L x Ø Peso carga máxima por hora
Haya 40cm x 7cm (aprox.) 3,7 Kg.
Encina 40cm x 7cm (aprox.) 3,7 Kg.
Pino 40cm x 7cm (aprox.) 3,7 Kg.
Su chimenea CRETA no está preparada para funcionamiento continuo.

14
Fig.-13

15
Vlll.- COMPONENTES DEL HOGAR Y MANUAL DE MONTAJE.
MODELO CRETA – Versión de amarre a pared.
Fig.-14
1. Tramo de tubo telescópico
superior
2. Tubos interiores de trabajo
200Ø(No se suministran).
3. Tramo de tubo telescópico
inferior.
4. Deflector regulador.
5. Chapa soporte.
6. Cuerpo de la chimenea.
7. Chapa de protección del hogar.
8. Parrilla de acero.
9. Puerta hogar.
10. Válvulas de aire primario.
11. Deflector complementario cónico.
12. Placa de material aislante
13. Cajón cenicero.
14. Mano fría
Se recomienda usar piezas de repuesto
originales suministradas por el fabricante

16
Manual de montaje–
Antes de proceder a cerrar la obra de revestimiento del aparato o de la chimenea, se
recomienda probar el aparato encendiéndolo de forma que se compruebe la
instalación en general y el funcionamiento del aparato en particular. Siguiendo esta
recomendación, evitará tener que romper la obra ante cualquier incidencia durante
el primer encendido que requiera una comprobación de la instalación”

17

18
lX.- COMPONENTES DEL HOGAR Y MANUAL DE MONTAJE.
MODELO CRETA – Versión suspendida.
1. Chapa de soporte
2. Tubos interiores de trabajo 168Ø
inox (Se suministran)
3. Tramo de tubo telescópico
superior
4. Tramo de tubo telescópico
inferior.
5. Deflector regulador.
6. Cuerpo de la chimenea.
7. Chapa de protección del hogar.
8. Parrilla de acero.
9. Puerta hogar.
10. Válvulas de aire primario.
11. Deflector complementario
cónico.
12. Cajón de cenicero
13. Mano fría.
14. Reducción 200Ø-168Ø
(Se suministra)
Se recomienda usar piezas de repuesto
originales suministradas por el fabricante

20
Antes de proceder a cerrar la obra de revestimiento del aparato o de la chimenea, se
recomienda probar el aparato encendiéndolo de forma que se compruebe la
instalación en general y el funcionamiento del aparato en particular. Siguiendo esta
recomendación, evitará tener que romper la obra ante cualquier incidencia durante
el primer encendido que requiera una comprobación de la instalación”
