hergom E-40 Quick start guide

1
E-40
INSTRUCCIONES PARA INSTALACIÓN, USO Y MANTENIMIENTO.
ISTRUZIONI PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE
INSTALLATION, USE AND MAINTENANCE INSTRUCTIONS.
INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN
INSTRUCÇÕES PARA A INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO.

2

3
BIENVENIDOS a la familia HERGOM.
Agradecemos la distinción que nos ha dispensado con la elección de nuestra Estufa Hergom, que
representa en técnica y estilo un importante avance sobre las clásicas estufas de leña.
Su nueva estufa Hergom mod. E-40 es, quizás, el sistema de calefacción por combustibles sólidos más
avanzado que hoy se conoce. Poseer un Estufa HERGOM es la manifestación de un sentido de calidad
excepcional.
Por favor, lea este manual en su totalidad. Su propósito es familiarizarle con el aparato, indicándole
normas para su instalación, funcionamiento y mantenimiento, que le serán muy útiles. Consérvelo y
acuda a él cuando lo necesite
Si después de leer este manual necesita alguna aclaración complementaria, no dude en acudir a su
proveedor habitual.
INDUSTRIAS HERGÓM, S.A., no se responsabiliza de los daños ocasionados, originados por alteraciones
en sus productos que no hayan sido autorizados por escrito, o por instalaciones defectuosas.
Asimismo, se reserva el derecho a modificar sus fabricados sin previo aviso.
Industrias Hergóm, S.A., domiciliada en Soto de la Marina - Cantabria - España, ofrece una garantía de
DOS AÑOS para sus aparatos.
La cobertura geográfica de ésta garantía incluye sólo los países en los que Industrias Hergóm, SA, una
empresa filial o un importador oficial realizan la distribución de sus productos y en los que es de
obligado cumplimiento la Directiva Comunitaria 1999/44/CE.
La garantía contará a partir de la fecha de compra del aparato señalada en el resguardo de la garantía y
cubre únicamente los deterioros o roturas debidos a defectos o vicios de fabricación. La garantía deberá
estar acompañada de la factura de compra.
AVISO IMPORTANTE
Si el aparato no se instala adecuadamente, no le dará el excelente servicio para el que ha sido
concebido. Lea enteramente estas instrucciones y confíe el trabajo a un especialista.
Su aparato va protegido superficialmente con una pintura anticalórica, especial para temperaturas
elevadas. En los primeros encendidos, es normal que se produzca un ligero humo, al evaporarse
alguno de sus componentes, que permite a la pintura tomar cuerpo. Por ello recomendamos, ventilar
la habitación hasta que este fenómeno desaparezca.

4
1 - INTRODUCCIÓN
¡IMPORTANTE! Todas las reglamentaciones locales, incluidas las que hagan referencia a normas
nacionales o europeas han de cumplirse cuando se instala el aparato.
La manera de instalar la Estufa E-40 influirá decisivamente en la seguridad y buen funcionamiento del
mismo.
Es muy importante realizar una buena instalación.
Para que la instalación de la Estufa E-40 y de la chimenea sea correcta, es aconsejable que se realice por
un profesional.
2 - PRESENTACIÓN
Las estufas de leña E-40 tienen las siguientes características principales:
Construidas en hierro fundido, con piezas ensambladas, selladas y atornilladas entre sí.
El interior del hogar está protegido por un revestimiento en hierro fundido con base de esmalte
blanco
Deflector de hierro fundido con pared superior de retención de humos que optimiza el rendimiento
(sufridera)
Salida de humos vertical por la encimera con posibilidad de cambiar a salida horizontal por la trasera
Puerta frontal batiente con cristal vitrocerámico
Está concebida para utilizar sólo con leña.
Permite quemar leña de hasta 50 cm. de longitud.
Cajon de cenicero exterior
Parrilla ciega.
Válvula de encendido
Válvula de regulación de aire primario.
Auto limpieza de cristal.
Toma opcional para entrada de aire del exterior (o estancia independiente) por la trasera de la
estufa.
Tornillos de nivelación escamoteables para estabilizar la estufa sobre superficies irregulares.
La estufa cede su calor por radiación, calentando directamente paredes, techos, etc.
Se suministra totalmente montada de fábrica, y preparada para conectar a la chimenea.

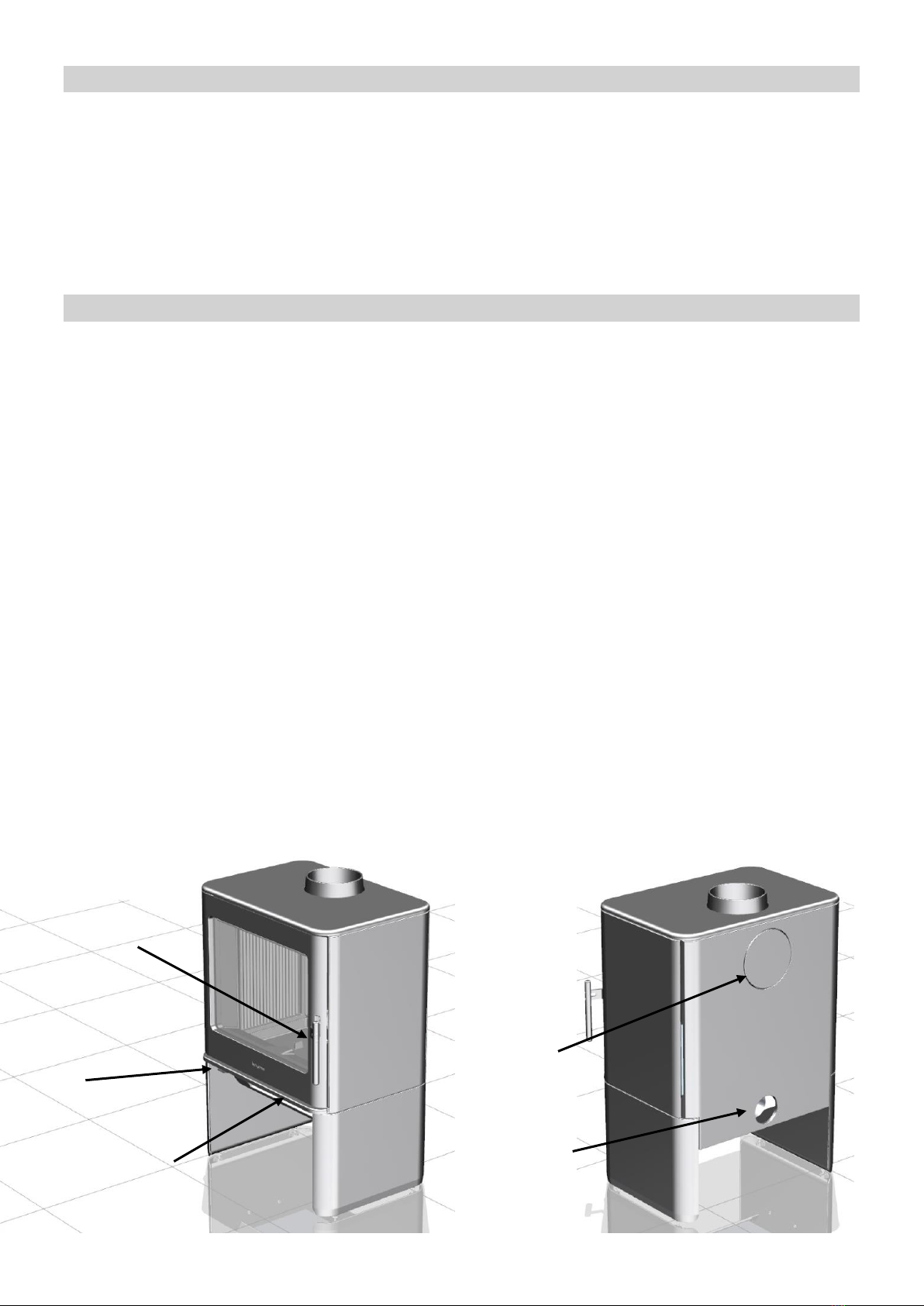

Mando
Puerta
Mando
Regulación
Cenicero
extraible
Conexión para
entrada aire
del exterior
Salida de humos
por la trasera
opcional

5
3 - FUNCIONAMIENTO DE LA ESTUFA
Una vez que su estufa ha sido instalada, y conectada a la chimenea, está preparada para encender el
fuego.
Aunque el funcionamiento de su estufa es fácil, el proceso de combustión de combustibles sólidos es
complejo, ya que intervienen varios factores y se necesita tiempo y experiencia para comprender como
se realiza.
Antes de encender su estufa por primera vez, es necesario familiarizarse con los distintos sistemas de
control y partes de su aparato, cómo escoger la leña, cómo encenderla y usarla diariamente.
TENGA SIEMPRE MUY EN CUENTA que la estufa produce calor y por lo tanto debe mantener alejados de
la misma a niños, ropa, muebles... ya que el contacto con la misma puede producir quemaduras.
Le damos a continuación algunos consejos con los que conocer adecuadamente su estufa y
funcionamiento, que rogamos lea atentamente.
Mando puerta
Para abrir la puerta de hogar, gire el mando hacia arriba hasta la posición de abierto, y tire suavemente
hacia fuera de ella.
La puerta tiene el tope de apertura aproximadamente a 100º
Para cerrarla, coloque el mando en la la posición de abierto, lleve la puerta contra la estufa presionando
ligeramente, gire la manecilla de forma suave hacia abajo hasta la posición de cerrado (Fig.3).
Mando de la válvula:
Alojado, semioculto, bajo la puerta en la
zona izquierda (Fig.3).
Se maneja deslizándolo hacia la izquierda
y hacia la derecha.
Tiene dos funciones:
Regular la combustión y
autolimpieza.
Abrir o cerrar el aire de ayuda al
encendido.
Válvula de regulación - Limpieza de
cristal
Abra totalmente la válvula de aire de
limpieza de cristal en el momento de
encender la estufa.
Una vez alcanzado un régimen de combustión óptimo, regule la válvula para evitar una entrada excesiva
de aire, y una combustión y temperaturas demasiado altas.
La posición intermedia es en el caso general la óptima, dependiendo, no obstante, de la calidad y tiro de
la chimenea instalada y tipo de combustible empleado (maderas duras o blandas) (Fig.3).
Aire de ayuda al encendido
El aire de ayuda al encendido se dirige a través de un orificio, situado en el centro del frente del hogar.
Cuando está activado, notará la viveza de las brasas en el centro del fuego
Cuando quiera cerrarlo, gire el mando de la válvula a cierre total. El orificio quedará cerrado
Cuando quiera abrirle, gire el mando de la válvula a apertura total. El orificio quedará abierto
Apreciará la variación en el funcionamiento.
Una vez modificado la apertura o cierre del aire de encendido, vuelva el mando a la posición de
regulación deseada.
ABRIR
CERRAR
FIG. 3

6
Cenicero ¡Muy Importante!
Debe operar con el cenicero
siempre cuando la estufa esté fría.
Evite siempre la apertura del
cenicero si su estufa está en
funcionamiento.
Para limpiar de cenizas el hogar,
levante la parrilla ciega situada en
el fondo del hogar.
Empuje las cenizas con un útil
(cepillo) hacia el cenicero.
La extracción del cenicero se
realiza por debajo la bandeja de la
estufa (Fig.4).
Para sacar el cenicero de su
alojamiento, introduzca la mano
en la embutición del frente y tire
hacia fuera suavemente.
Una vez vaciado de cenizas vuelva
a colocar el cenicero en su posición
y empújelo a tope para que el
cenicero quede de nuevo en su sitio. No olvide colocar de nuevo la parrilla ciega en su posición.
4 - ENCENDIDO Y USO
Importante en el primer encendido: pueden desprenderse algunas gotas de agua de su estufa por
condensación, producida por la humedad del ambiente donde su estufa haya estado almacenada.
Es muy importante que el primer encendido de la estufa se realice de forma muy lenta.
Las razones son las siguientes:
•Estabilizar las piezas de hierro fundido.
•Realizar el curado del cemento sellante de juntas.
Consejos:
•Le recomendamos que las primeras cargas sean pequeñas.
•Para que el tiro empiece a actuar, caliente la chimenea introduciendo un papel encendido por el
hueco existente entre el frente y el deflector, dirigiéndolo hacia la chimenea.
•Mientras realiza el primer encendido, mantenga ventilada la estancia donde se encuentra la
estufa pues pueden aparecer vapores de pintura.
•Mantenga la estufa encendida durante algunas horas a este régimen de funcionamiento.
•¡IMPORTANTE¡ La altura total de la carga no debe sobrepasar el 50% la altura de la Cámara de
combustión.
•La estufa debe permanecer cerrada en todo momento durante la combustión para evitar la
salida de humos. Abriéndolo solo durante las recargas.
Uso diario
Su estufa está preparada para el uso diario, después del primer encendido.
Las necesidades de calor de su hogar serán las que determinen la frecuencia con la que Vd. tendrá que
cargar leña.
Siempre que su estufa esté fría se recomienda encenderla lentamente.
FIG. 4

7
Precaución en calentar demasiado.
Un sobrecalentamiento significa que Vd. ha hecho funcionar su estufa a una temperatura demasiado
elevada durante un largo período de tiempo. Esto puede dañar su estufa y por consiguiente deberá
evitarlo.
Un sobrecalentamiento es el resultado de un tiro excesivo, debido a alguna de estas razones:
•Válvula de Aire Primario excesivamente abierta para el tipo de madera utilizada.
•Chimenea demasiado grande.
•Mantenimiento incorrecto de la estufa, lo que puede producir infiltraciones de aire.
•Combustible inadecuado que produce altas temperaturas.
•Puerta mal cerrada.
¡ATENCIÓN!
Durante el funcionamiento de la estufa, la parrilla ciega debe estar perfectamente asentada en su
posición.
Una entrada incontrolada de aire produce un sobrecalentamiento que puede dañar la estufa.
ESTUFAS CON ESMALTE EN MAYÓLICA ¡MUY IMPORTANTE! (En modelos de aparatos donde sea
aplicable)
Es normal que con los encendidos de las estufas esmaltadas con Mayólica aparezcan una ligeras fisuras
en el esmalte que confieren al producto su aspecto característico.
Pero puede ocurrir que por un calentamiento incontrolado excesivo, estas fisuras producidas por la
diferencia de dilataciones entre el hierro fundido y los esmaltes Mayólicas con componentes vítreos,
puedan producir un indeseado salto del esmalte.
Para evitar este inconveniente se debe controlar la combustión, nunca sobrecalentar la estufa.
INDUSTRIAS HERGÓM S.A. no se responsabiliza del deterioro del esmalte de la estufa por el
incumplimiento de estas instrucciones.
5 - LIMPIEZA Y MANTENIMIENTO
Su estufa es un aparato que está sometido a temperaturas extremas y al efecto corrosivo de residuos de
la combustión. Su mantenimiento periódico es esencial para conseguir una mayor duración y mejor
utilización de la misma. Para ello recomendamos efectuar con frecuencia los siguientes controles:
DURANTE LA TEMPORADA DE USO
•Inspeccionar visualmente la chimenea. Limpiar el hollín y los alquitranes si estos han empezado a
acumularse en las paredes interiores de la estufa.
•Verificar si las puertas cierran herméticamente; ajustarlas si es necesario.
CUANDO LA TEMPORADA FINALIZA
•Inspeccionar y limpiar la chimenea.
•Pasar la aspiradora por el interior de su estufa e inspeccionarla.
•El hollín y los alquitranes (creosota) que se acumulan en las paredes de su estufa reducen el
rendimiento.
•Inspeccionar las juntas de la puerta. Éstas deberán reemplazarse cuando no realicen un cierre
perfecto.
•En las estufas pintadas, vuelva a pintar las piezas de hierro fundido si es necesario. Para ello
utilice pintura anticalórica.
LIMPIEZA
La limpieza debe hacerse siempre con la estufa fría.
Limpieza de cenizas
Estas estufas están provistas de un cenicero situado bajo el fondo del hogar.
Saque el cenicero y límpielo de cenizas.
Las cenizas deberán vaciarse en un recipiente metálico y sacarse inmediatamente de la casa.
Si fuese necesario limpie el alojamiento del cenicero.

8
Piezas esmaltadas (En modelos de aparatos donde sea aplicable)
Emplee preferentemente un paño húmedo.
No deben emplearse detergentes fuertes ni productos abrasivos que puedan dañar la superficie.
Piezas pintadas
La limpieza de éstas debe realizarse con un paño totalmente seco, para evitar la oxidación de las
mismas.
Conector y chimenea
Lea en el Manual para el Instalador el capítulo correspondiente a este tema.
CRISTALES PUERTA
Limpieza
Los limpiacristales para estufas son productos bastante efectivos.
Nunca intente limpiar los cristales durante el funcionamiento de la estufa.
Recomendamos utilizar el limpiacristales HERGÓM por su contrastada eficacia.
Si el cristal de la puerta de su estufa está constantemente empañado de hollín, quiere decir que su
fuego es “pobre” y que, consiguientemente, el conector y chimenea se están obstruyendo de hollín y
creosota.
Sustitución
Los cristales de su estufa están fabricados especialmente para estufas de leña.
En caso de rotura este debe reemplazarse por otro de las mismas características. Diríjase a nuestro
distribuidor para que le suministre el cristal adecuado, acompañado de las instrucciones de montaje y
juntas.
PRODUCTOS PARA LA CONSERVACIÓN
Industrias HERGÓM S.A. pone a su disposición una serie de productos para la conservación de su Estufa
y chimenea:
Pintura anticalórica, pasta refractaria, antihollín, pastillas de encendido, limpiacristales.
6 - SEGURIDAD
ADVERTENCIA
Los aparatos a gas/leña/pellet se calientan durante el funcionamiento.
En consecuencia, hay que actuar con precaución y mantenerse alejado, especialmente evite la
cercanía de los niños, ancianos u otras personas que requieran de especial atención así como
mascotas mientras que el aparato este encendido.
Asegúrese que los niños u otras personas no familiarizadas con el funcionamiento del aparato sean
supervisados por personas responsables cuando se acerquen a él.
Para la protección de quemaduras y para proteger el acercamiento de niños o personas que no deban
entrar en contacto con el aparato coloque un cortafuego o separador.
Existen posibles riesgos que hay que tener en cuenta a la hora de hacer funcionar su horno de
combustibles sólidos, sea cual fuere la marca. Estos riesgos pueden minimizarse si se siguen las
instrucciones y recomendaciones que damos en este manual.
•Cuando se coloque la estufa, tener en cuenta las distancias de seguridad necesarias, tanto del
aparato como de la chimenea, de las superficies combustibles (paredes de madera o empapeladas,
suelo de madera, etc.,). Estas mismas distancias deberán ser respetadas cuando el recubrimiento de las
paredes o zonas próximas sea susceptible de deterioro o deformación por efecto de temperatura
(Barnices, pinturas, P.V.C.. etc.). Fig. 5
•La base donde se va a colocar su estufa debe tener una superficie plana y sin desniveles que
eviten el perfecto asentamiento de la misma. Esta base a su vez, debe ser capaz de soportar el peso de
la estufa. La base de apoyo debe estar construida de materiales resistentes al calor.

9
•Todas las zonas que rodeen la estufa deben ser resistentes a la temperatura, si no es así, se debe
tener previsto poder proteger con material ignifugo.
•Las cenizas deberán vaciarse en un recipiente metálico y sacarse inmediatamente de la casa.
•No deben utilizarse jamás combustibles líquidos para encender su estufa. Mantenga alejado
cualquier tipo de líquido inflamable (gasolina, petróleo, alcohol, etc.).
•Nunca utilizar carbón o combustibles que no sean recomendados para el funcionamiento de este
producto.
•Hacer inspecciones periódicas de la chimenea y limpiarla cada vez que sea necesario.
Inspeccionar igualmente el estado de juntas, cristal, tornillos, etc.
•Proteja la mano con un guante u otro material aislante, ya que durante el funcionamiento, el
mando de apertura y cierre se calienta.
ENTRADA DE AIRE DEL EXTERIOR
•Si hace la conexión de la entrada de aire para la estufa desde al exterior, le aconsejamos que la
instalación sea realizada por personal del SAT Hergóm.
•Tenga siempre presente que la entrada de aire al aparato lo hace a través del conector. Nunca
debe existir la posibilidad de tapar esta entrada. Ni en la estufa ni en el exterior, Tampoco debe existir la
posibilidad de que el tubo de conexión pueda ser aplastado, ni obstruido por algo. Una rejilla en la
entrada es necesaria.
•La orientación de la entrada de aire debe estar protegida del viento para evitar una posible
presurización positiva o negativa de la combustión.
•Consulte en las especificaciones técnicas al final de este libro el diámetro mínimo y la longitud
máxima del tubo a conectar.

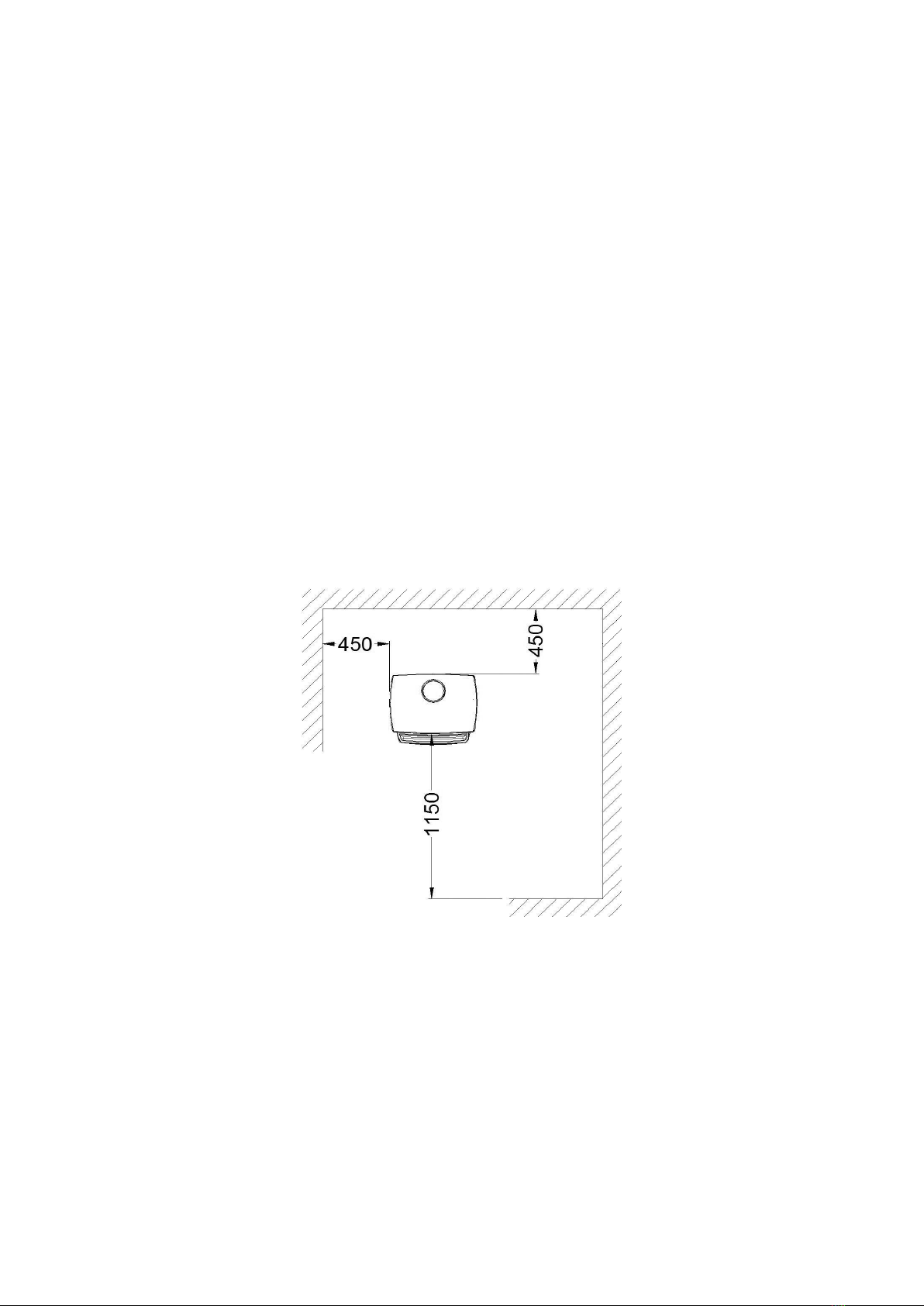

FIG. 5 - DISTANCIAS DE SEGURIDAD

10

11
BENVENUTI nella famiglia HERGÓM.
Vi ringraziamo per la fiducia riposta in noi con la scelta della nostra stufa con forno E-40, che in fatto di
tecnica e di stile rappresenta un importante progresso rispetto alle classiche stufe a legna.
Questa stufa è probabilmente il sistema di riscaldamento a base di combustibili solidi attualmente più
avanzato. Possedere una stufa con forno HERGÓM significa possedere un senso della qualità eccezionale.
Si prega di leggere attentamente tutto questo manuale. Lo scopo del manuale è infatti quello di aiutare a
prendere dimestichezza con l’apparecchio, riportando le norme per l’installazione, il funzionamento e la
manutenzione, che vi saranno molto utili. Si consiglia di conservarlo con cura per poterlo consultare
quando sia necessario.
Se dopo la lettura di questo manuale fosse necessario qualche chiarimento complementare, non esitate a
rivolgervi al vostro rivenditore di fiducia.
INDUSTRIAS HERGÓM, S.A., declina ogni responsabilità per i danni causati da alterazioni dei propri
prodotti non autorizzate per iscritto, o da un’installazione difettosa.
Si riserva inoltre il diritto di modificare i propri prodotti senza preavviso.
Industrias Hergóm, S.A. con sede a Soto de la Marina - Cantabria - Spagna, offre una garanzia di DUE
ANNI sui suoi apparecchi.
Questa garanzia è valida solo nei paesi nei quali Industrias Hergóm, SA dispone di una filiale o di un
importatore ufficiale per effettuare la distribuzione dei propri prodotti e nei quali è obbligatorio il
rispetto della Direttiva comunitaria 1999/44/CE.
Il periodo di validità della garanzia decorre dalla data di acquisto dell’apparecchio riportata sulla ricevuta
della garanzia e copre esclusivamente i danni o le rotture causati da difetti o vizi di produzione.
AVVERTENZA IMPORTANTE
Se l’apparecchio non si installa adeguatamente, non fornirà la resa eccellente per la quale è stato
progettato. Leggere integralmente queste istruzioni ed affidare il lavoro ad uno specialista.
L’apparecchio è protetto superficialmente con una vernice resistente al calore, speciale per
temperature elevate. Le prime volte che si accende è normale che si sprigioni un po’ di fumo, a causa
dell’evaporazione di alcuni componenti della vernice, il che le consente di stabilizzarsi e fissarsi. Si
consiglia perciò di ventilare il locale fino alla scomparsa di questo fenomeno.

12
1 - INTRODUZIONE
NOTA BENE! Per l’installazione dell’apparecchio si devono rispettare tutte le regolamentazioni locali,
comprese quelle che fanno riferimento a norme nazionali o europee.
La modalità di installazione della stufa E-40 influisce in modo decisivo sulla sicurezza e sul corretto
funzionamento della stessa.
È perciò molto importante eseguire correttamente l’installazione. Per assicurare la corretta installazione
della stufa E-40 e della canna fumaria, è consigliabile affidarsi a un installatore specializzato.
2 - PRESENTAZIONE
La stufa a legna E-40 presenta le seguenti caratteristiche principali:
•È costruita in ghisa, con pezzi assemblati, sigillati e avvitati tra loro.
•L’interno della stufa è protetta da un rivestimento di ghisa con smalto bianco
•Deflettore in ghisa con flangia superiore di ritenzione dei fumi che ottimizza il rendimento
•Uscita fumi verticale dal tetto con possibilità di cambiarla a orizzontale dalla parte posteriore.
•Porta frontale a battente con vetro ceramico.
•È destinata esclusivamente all’uso con legna da ardere.
•Consente di bruciare legna di fino a 50 cm. di lunghezza,
•Cassetto cenere
•Griglia cieca
•Valvola di accensione.
•Valvola di regolazione dell’aria primaria.
•Autopulizia del vetro.
•Connessione posteriore opzionale per l’entrata di aria esterna (o stanza indipendente) nella
parte posteriore del cassetto cenere.
•Viti di livellazione a scomparsa perr stabilizzare la stufa su superfici irregolari.
•La stufa E-40 cede il proprio calore tramite irraggiamento, riscaldando direttamente pareti,
soffitti, ecc.
•È fornita completamente montata di fabbrica, predisposta per essere collegata alla canna
fumaria

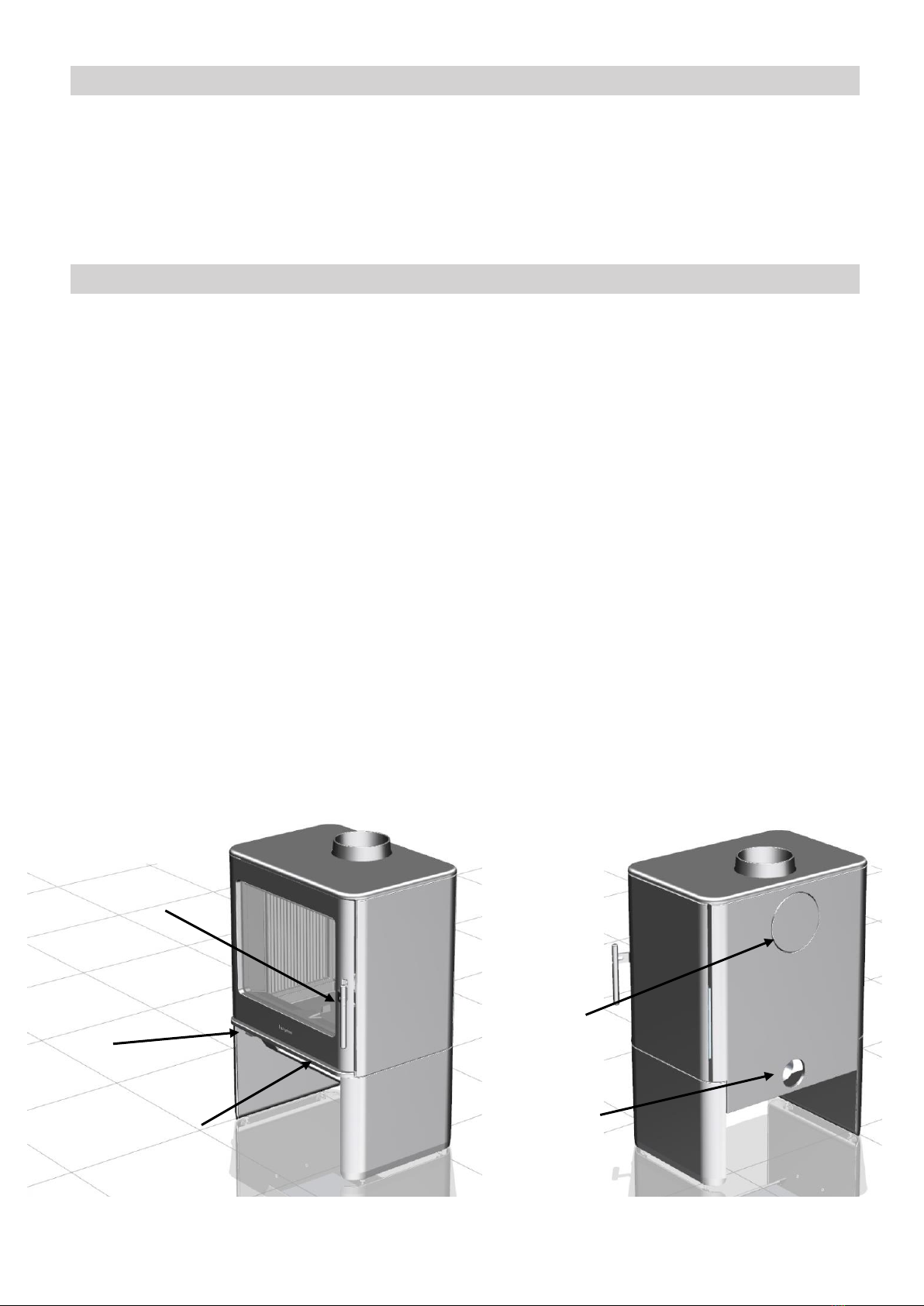

Maniglia
apertura
porta
Valvola di
regolazione
Cassetto
cenere
Connessione
per l’entrata
di aria
dall’esterno
Uscita fumi
opzionale
posteriore

13
3 - FUNZIONAMENTO DELLA STUFA
Una volta installata e collegata alla canna fumaria, la stufa è pronta per l’accensione del fuoco.
Anche se è facile fare funzionare la stufa, il processo di combustione dei combustibili solidi è complesso,
in quanto intervengono vari fattori e ci vogliono tempo ed esperienza per capire come si svolge.
Prima di accendere la stufa per la prima volta, è necessario prendere dimestichezza con i vari sistemi di
controllo e con le parti dell’apparecchio, scegliere la legna più adatta e leggere le istruzioni per imparare
ad accenderla e a usarla.
RICORDARE SEMPRE che la stufa produce calore e perciò si devono mantenere a distanza di sicurezza i
bambini, i tessuti, i mobili, ecc., dato che il contatto con la stufa può provocare ustioni.
Si riportano di seguito alcuni consigli che si prega di leggere attentamente per conoscere meglio la stufa
e il relativo funzionamento.
Maniglia porta
Per aprire la porta del focolare, girare la maniglia verso l’alto fino alla posizione di apertura e quindi
tirare dolcemente all’infuori.
L’apertura massima della porta è di 180º
Per chiuderla, girare la maniglia in posizione di apertura, spingere la porta contro la stufa premendo
leggermente e quindi girare verso il basso la maniglia senza forzare fino alla posizione di chiusura (Fig.
3).
Comando della valvola:
Situato, seminascosto, sotto la porta nella zona sinistra (Fig.3).
Si muove facendolo scivolare verso sinistra e verso destra.
Ha due funzioni:
Regolare la combustione e l’autopulizia
Aprire o chiudere l’aria ausiliare per l’accensione
Valvola di regolazione - Pulizia del vetro
Aprire completamente la valvola dell’aria per la pulizia del vetro prima di accendere la stufa.
Una volta raggiunto un regime di
combustione ottimale, regolare la valvola
per evitare un’entrata eccessiva d’aria, una
combustione e temperature troppo elevate.
La posizione intermedia è generalmente
quella ottimale, ma dipende dalla qualità e
dal tiraggio della canna fumaria e dal tipo di
combustibile impiegato (legna dura o
tenera) (Fig. 3).
Aria ausiliare per l’accensione
L’aria ausiliare per l’accensione si controlla
mediante un forellino situato al centro della
parte frontale del caminetto.
Quando è attivato, si noterà la vivacità delle
braci al centro del fuoco
Quando si desidera chiuderla, girare il comando della valvola in posizione di chiusura totale. Il foro sarà
chiuso
Quando si desidera aprirla, girare il comando della valvola, girare il comando della valvola in posizione di
apertura totale. Il foro sarà aperto
Si noterà la variazione nel funzionamento.
Dopo aver cambiato l'apertura o la chiusura dell’aria di accensione, ruotare la leva alla posizione di
regolazione desiderata.
APRIRE
CHIUDERE
FIG. 3

14
Cassetto cenere Nota bene:
Attendere sempre che la stufa sia
fredda prima di intervenire sul
cassetto per la cenere.
Evitare sempre l’apertura del
cassetto per la cenere mentre la
stufa è in funzione.
Per rimuovere la cenere
accumulata, sollevare la griglia cieca
situata sul fondo del focolare.
Servendosi di un utensile (ad
esempio, una spazzola), spingere la
cenere verso il cassetto per la
cenere.
Estrarre il cassetto per la cenere da
sotto il vassoio della stufa (Fig. 4).
Per estrarre il cassetto per la cenere
dalla propria sede, tirare la maniglia
gentilmente. Una volta svuotato
dalla cenere torni a collocare il
cassetto cenere in posizione
spingendolo fino in fondo in
modo che il cassetto cenere torni nella sua corretta posizione. Non dimentichi di riposizionare la griglia
cieca.
4 - ACCENSIONE E USO
Importante alla prima accensione: potrebbero staccarsi alcune gocce d’acqua di condensa dalla stufa,
prodotta dall’umidità dell’ambiente in cui la stufa è stata immagazzinata.
È estremamente importante che la prima accensione si svolga molto lentamente.
Le ragioni sono le seguenti:
•Stabilizzare i pezzi in ghisa.
•Essiccare il cemento sigillante delle guarnizioni Consigli:
•Per le prime accensioni, si consiglia di caricare poco la stufa.
•Per attivare il tiraggio, scaldare la canna fumaria accendendo un po’ di carta di giornale
accartocciata nel vano esistente tra il frontale e il deflettore, rivolgendola verso la canna fumaria.
•Mentre si effettua la prima accensione, ventilare il locale in cui è installata la stufa in quanto si
possono sviluppare vapori di vernice.
•Lasciare accesa la stufa per qualche ora a questo regime di funzionamento.
•NOTA BENE! L’altezza totale del carico non deve superare il 50% dell’altezza della camera di
combustione.
•Durante la combustione la stufa deve restare sempre chiusa per evitare la fuoriuscita di fumo.
Si deve aprire solo per la ricarica.
Uso quotidiano
Dopo la prima accensione, la stufa è pronta per l’uso quotidiano.
L’esigenza di calore dell’abitazione è il fattore che determina la frequenza alla quale occorre caricare la
legna.
Quando la stufa è fredda, si consiglia di accenderla lentamente.
Evitare di scaldare troppo.
FIG. 4

15
Il surriscaldamento si verifica quando si fa funzionare la stufa a una temperatura troppo elevata per un
periodo di tempo prolungato. La stufa si potrebbe danneggiare e quindi occorre evitarlo.
Il surriscaldamento è il risultato di un tiraggio sproporzionato, dovuto a una di queste ragioni:
•Valvola dell’aria primaria eccessivamente aperta per il tipo di legna impiegato.
•Canna fumaria troppo grande.
•Manutenzione errata della stufa, il che può provocare spifferi d’aria.
•Combustibile inadatto che provoca alte temperature.
•Porta mal chiusa. ATTENZIONE!
Durante il funzionamento della stufa la griglia cieca deve stare perfettamente posizionata.
L’entrata non controllata dell’aria provoca un surriscaldamento che può danneggiare la stufa.
STUFE CON SMALTATURA IN MAIOLICA NOTA BENE! (Nei modelli nei quali sia applicabile)
È normale che con il tempo sulle stufe smaltate in maiolica compaiano lievi fenditure nella smaltatura
che conferiscono al prodotto il suo aspetto caratteristico.
Tuttavia può succedere che per un riscaldamento eccessivo non controllato, queste fenditure (a
conseguenza dalla differenza di dilatazione tra la ghisa e gli smalti della maiolica con componenti vitrei)
potrebbero fare saltare la smaltatura.
Per evitare questo inconveniente, occorre controllare la combustione e non lasciare surriscaldare la
stufa. INDUSTRIAS HERGÓM S.A. declina ogni responsabilità per il danneggiamento dello smalto della
stufa causato dal mancato rispetto di queste istruzioni.
5 - PULIZIA E MANUTENZIONE
La stufa è un apparecchio sottoposto a sbalzi bruschi di temperatura e all’effetto corrosivo dei rifiuti
della combustione. La manutenzione periodica è essenziale per ottenere una resa maggiore e
prolungarne la durata. Si consiglia perciò di effettuare con frequenza i seguenti controlli:
DURANTE LA STAGIONE D’USO
•Ispezionare visivamente la canna fumaria. Rimuovere la fuliggine e il catrame eventualmente
accumulati sulle pareti interne della stufa.
•Verificare che gli sportelli si chiudano ermeticamente; se necessario, regolarne la chiusura.
A FINE STAGIONE
•Ispezionare e pulire la canna fumaria.
•Passare l’aspirapolvere all’interno della stufa e ispezionarla.
•La fuliggine e il catrame (creosoto) accumulati sulle pareti della stufa ne riducono la resa.
•Ispezionare le guarnizioni della porta. Devono essere sostituite quando la chiusura non è più
perfetta.
•Se la stufa è verniciata, riverniciare i pezzi in ghisa se necessario. Per farlo, usare una vernice
resistente al calore.
PULIZIA
La pulizia deve essere eseguita sempre con la stufa fredda. Cenere
Queste stufe sono munite di un cassetto per la cenere situato sotto il fondo del focolare.
Estrarre il cassetto e svuotare la cenere.
La cenere deve essere svuotata in un contenitore metallico ed essere portata immediatamente fuori
dalla casa. La cenere deve essere svuotata in un contenitore metallico ed essere portata
immediatamente fuori dalla casa.
Se necessario, pulire il vano del cassetto per la cenere.

16
Pezzi smaltati (Nei modelli nei quali sia applicabile)
Usare preferibilmente uno straccetto umido.
Non usare detergenti aggressivi, né prodotti abrasivi in grado di danneggiarne la superficie.
Pezzi verniciati
La pulizia di questi pezzi deve essere eseguita con un panno completamente asciutto, per evitarne
l’ossidazione.
Attacco e canna fumaria
Leggere nel manuale per l’installatore il capitolo relativo a questo argomento.
VETRI DELLA PORTA
Pulizia
I prodotti pulenti per i vetri delle stufe sono abbastanza efficaci.
Non cercare mai di pulire i vetri mentre la stufa è in funzione.
Si consiglia di usare il prodotto pulente per vetri
HERGÓM, la cui efficacia è testata.
Se il vetro della porta della stufa è costantemente sporco di fuliggine, significa che il fuoco è “povero” e
che, di conseguenza, l’attacco e la canna fumaria si stanno ostruendo con la fuliggine e il creosoto.
Sostituzione
I vetri della stufa sono appositamente prodotti per stufe a legna.
In caso di rottura accidentale, devono essere sostituiti con altri dalle stesse caratteristiche. Rivolgersi al
nostro distributore per la fornitura del vetro più adatto, corredato dalle guarnizioni e dalle istruzioni di
montaggio.
PRODOTTI PER LA MANUTENZIONE
INDUSTRIAS HERGÓM S.A. mette a vostra disposizione una serie di prodotti per la conservazione della
stufa e della canna fumaria: vernice resistente al calore, pasta refrattaria, antifuliggine, pastiglie
accendifuoco, prodotto per la pulizia dei vetri.
6 - SICUREZZA
AVVERTENZA
Gli apparecchi a gas/legna/ pellet si scaldano durante il funzionamento.
Perciò mentre l’apparecchio è acceso occorre stare attenti, rispettare una distanza di sicurezza e
tenere lontani soprattutto i bambini, gli anziani o le altre persone che hanno bisogno di cure
particolari, nonché gli animali da compagnia.
Non lasciare mai da soli nei pressi della stufa i bambini o altre persone che non hanno dimestichezza
con il funzionamento dell’apparecchio.
Per evitare ustioni ed evitare che i bambini o altre persone inesperte si avvicinino troppo alla stufa
accesa, sistemare uno schermo protettivo o elemento di separazione.
Vi sono eventuali rischi dei quali occorre tener conto per fare funzionare l’apparecchio con combustibili
solidi, di qualunque marchio. Questi rischi si possono minimizzare seguendo le istruzioni e le
raccomandazioni riportate in questo manuale.
•Quando si installa la stufa, occorre ricordare le distanze di sicurezza necessarie, sia della stufa sia
della canna fumaria, dalle superfici combustibili (pareti in legno o tappezzate, pavimento in legno, ecc.).
La distanza di sicurezza deve essere rispettata quando il rivestimento delle pareti o delle zone nei pressi
della stufa può essere soggetto a deterioramento o deformazione a causa della temperatura (vernici,
pitture, PVC, ecc.). Fig. 6
•La base sulla quale si intende installare la stufa deve avere una superficie piana e senza dislivelli
che ne impediscano il perfetto assestamento. Questa base deve essere in grado di sopportare il peso
della stufa. La base di appoggio deve essere costruita con materiali resistenti al calore.

17
•Tutte le zone circostanti intorno alla stufa devono essere resistenti alla temperatura, altrimenti
occorre proteggerle con materiale ignifugo.
•La cenere deve essere svuotata in un contenitore metallico ed essere portata immediatamente
fuori dalla casa.
•Non usare mai combustibili liquidi per accendere l’apparecchio. Allontanare qualsiasi tipo di
liquido infiammabile (benzina, petrolio, alcool, ecc.).
•Non usare mai carbone o combustibili diversi da quelli consigliati per il funzionamento di questo
apparecchio.
•Ispezionare periodicamente la canna fumaria e pulirla quando è necessario. Ispezionare
analogamente lo stato delle guarnizioni, del vetro, delle viti, ecc.
•Proteggere le mani con un guanto o con un altro materiale isolante, dato che durante il
funzionamento, il comando di apertura e di chiusura si scalda.
ENTRATA DI ARIA DALL’ESTERNO
•Se realizza la connessione dell’entrata di aria dall’esterno le consigliamo che l’installazione sia
realizzata da personale qualificato.
•Tenga sempre presente che l’entrata di aria all’apparato si realizza attraverso del connettore.
Tale ingresso non deve mai essere ostruito, nè all’interno nè all’esterno. Assicurarsi che il tubo di
connessione non sia schiacciato o ostruito. E’ necessaria una griglia di protezione nella parte esteriore.
•L’orientamento dell’entrata di aria deve essere portetta dal vento per evitare una possibile
pressione positiva o negativa della combustione.
•Consulti nelle specifiche tecniche nella parte finale del presente manuale il diametro minimo e la
lunghezza massima del tubo da collegare.
FIG. 6 - DISTANZE DI SICUREZZA

18

19
WELCOME to the HERGÓM family.
We would like to thank you for choosing our E-40 Stove, which represents, in technique and style, a
significant improvement on typical wood stoves.
Your new Stove is, perhaps, the most advanced solid fuel heating system known today. Owning a
HERGOM Stove displays an exceptional sense of quality.
Please read this manual in full. Its purpose is to familiarise users with the device by explaining extremely
useful installation, operational and maintenance instructions. Keep this manual at hand for future
reference whenever necessary.
If, after reading this manual, you should require any further clarification, please consult your regular
dealer.
INDUSTRIAS HERGÓM, S.A. may not be held liable for any damages caused by alterations in its products
that have not been authorised in writing, or for defective installation work.
Furthermore, it reserves the right to change its products without prior warning.
Industrias Hergóm, S.A. domiciled in Soto de la Marina (Cantabria) - Spain, offers a TWO YEAR warranty
on its products.
The geographical coverage of the said warranty only includes the countries in which Industrias Hergom,
SA, a subsidiary company or an official importer distribute its products and where Community Directive
1999/44/CE is in force.
The warranty comes into force on the purchase date of the product as indicated on the warranty
document and only covers damage or breakages due to manufacturing defects.
IMPORTANT NOTE
If the device is not installed correctly, it will not provide the excellent service for which it has been
designed. Please, read these instructions in full and trust the work to a specialist.
The surface of your device is protected by a coat of special anti-heat paint that resists high
temperatures. When lighting the fireplace for the first few times, the said paint may emit some
fumes. This is normal and is due to the evaporation of certain components of the paint while it
adapts to the heat. We, therefore, recommend ventilating the room until this phenomenon ceases to
appear.

20
1 - INTRODUCTION
IMPORTANT! All local regulations, including those that refer to national or European regulations, must
be applied when installing this device.
The way the E-40 Stove is installed will decisively affect safety issues and its correct operation.
It is important to install the fireplace correctly. For the correct installation of the E-40 Stove and
chimney, we recommend the installation be performed by a professional.
The E-40 Stove provides heat by radiation; directly heating walls, ceilings...
2 - PRESENTATION
E-40 wood stoves have the following main features:
Made of cast iron, with parts that are assembled, sealed and screwed together.
The internal lining is manufactured in cast iron White enameled
Cast iron baffle, including a vertical flap that retains the hot smoke longer in the stove, making
the unit more efficient.
Vertical smoke exit through the top with the possibility to switch to Horizontal smoke exit
through the rear.
Hinged front door with ceramic glass pane.
They are designed for use with firewood only.
They can burn pieces of wood up to 50 in length.
Exterior ash pan
Blind grill
Lighting up valve
Primary air adjustment valve.
Self-cleaning glass.
Optional outside air connection located on the back of the ash pan
Removable leg screws to stabilize the stove when installed in irregular surfaces.
This fireplace provides heat by radiation directly heating walls, ceilings
Fully factory assembled, ready for connection to the chimney

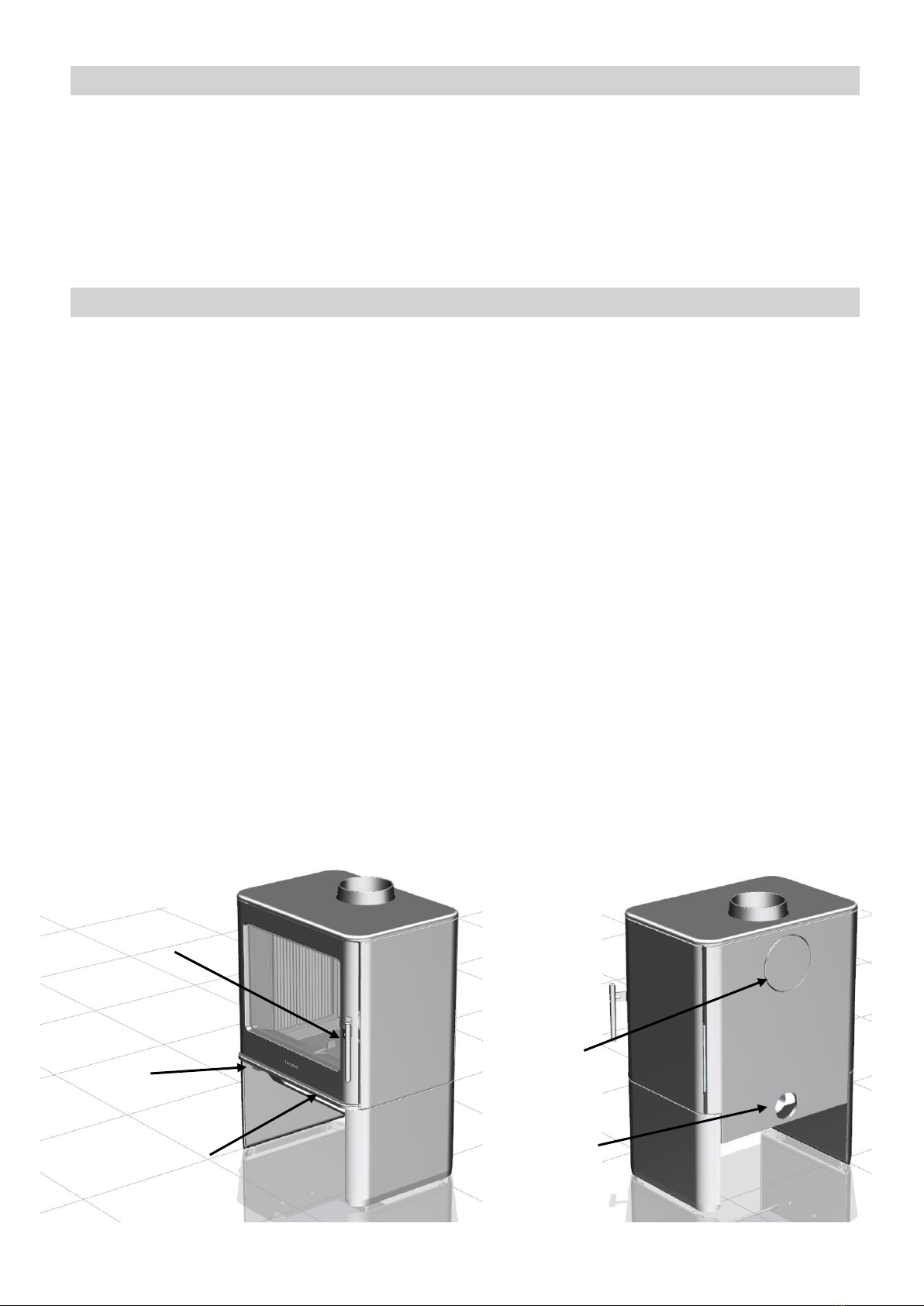

Door
handle
Puerta
Regulation
handle
Ash-pan
Outside air
connection
Optional rear
output smoke
