Hioki Z2012-01 User manual
仕様 /Specifications/规格
熱流センサ部 /Heat flow sensor part/热流传感器部分
Z2012-01
Z2015-01
Z2013-01
Z2016-01
Z2014-01
Z2017-01
熱流センサ部寸法（約）
Heat flow sensor part
dimensions (Approx.)
W10 mm (0.3937")
L9.1 mm
(0.3583")
31.6 mm
(1.2441")
54.1 mm
(2.1299")
T0.25 mm (0.0098")
代表感度
Typical sensitivity
0.01
mV/W・m-2
0.04
mV/W・m-2
0.08
mV/W・m-2
使用温度範囲 *1
Operating temperature*1
*1
−40C to 150C
(−40.0F to 302.0F)
防水性 *1
（末端部以外）
Liquid ingress protection*1
(Except tip)
*1
IP06, IP07(EN60529)
内部抵抗（ケーブル部含む）
Internal resistance(Incl. cable)
3 Ω to
500 Ω
3 Ω to
1000 Ω
3 Ω to
1500 Ω
最小曲率半径 *1
Min. curvature radius*1
*1
30 mm
(1.1811")
耐圧縮応力
Compression strength
4 MPa
熱抵抗
Thermal resistance
1.3 10-3(m2·K/W)
再現精度
Repeatable precision
2%
応答速度
Responsivity
0.4 s以内 /Up to 0.4 s/0.4 s以内
*1: 温度測定部含む /Incl. temperature measuring part/
*2: マークチューブ部 /Mark tubes/
*3: 使用温度範囲 /Operating temperature/
−40C to 150C (−40.0F to 302.0F)
各部の名称 /Names of Parts/各部分的名称
熱電対 /Thermocouple/热电偶
種類
Type
K (Class 2)
補償導線
Complensating cable
KX (Class 2)
応答速度（約）
Responsivity (Approx.)
0.3 s
ケーブル部 /Cable part/电缆部分
使用温度範囲
Operating
temperature
−25C to 120C (−13.0F to 248.0F)
−20C to 60C*2 (−4.0F to 140.0F)
外径（約）
Outer diameter
(Approx.)
φ2.0 mm (φ0.0787")
長さ（約）
Length (Approx.)
Z2012-01, Z2013-01,
Z2014-01
1.5 m
(4'11.06")
Z2015-01, Z2016-01,
Z2017-01
5 m
(16'4.85")
導体外径（約）
Conductor dia.
(Approx.)
0.3 mm (0.0118")
付属品 /Accessories/附件
取扱説明書 /Instruction Manual/
成績表 /TEST REPORT/
オプション /Options/选件
Z5008*3
熱伝導性両面テープ
Thermally Conductive Tape
梱包時保存環境
/Packaging storage environment/
包装时的保存环境
温度
Temperature
0C to 40C
(32.0F to 104.0F)
湿度
Humidity
80% rh以下にて (結露しないこと )
80% RH or less (no condensation)
80% RH
熱流センサ部 /Heat flow sensor part/
ケーブル部 /Cable part/
末端部
Terminal part
マークチューブ部 *4
Mark tubes*4
*4
温度測定部
temperature
measuring part
裏側（表面が平ら）
Back (flat)
表側（表面が凸凹）
Front (uneven)
Front
Yellow (+)*5
Blue (–)*5
Green (+)*6
White (–)*6
導体
Conductors
*6
*4: 可動式 /Movable/ *5: 熱流 /Heat ow/ *6: K熱電対 /K thermocouple/K
Z2012-01
Z2013-01
Z2014-01
Z2015-01
Z2016-01
Z2017-01
Oct. 2017 Edition 1
Printed in Japan
Z2012A981-00 17-10H
はじめに
このたびは、HIOKI Z2012-01, Z2013-01, Z2014-01, Z2015-01, Z2016-01, Z2017-01 熱流センサをご選定いただき、誠にありがとう
ございます。この製品を十分にご活用いただき、末長くご使用いただくためにも、取扱説明書はていねいに扱い、大切に保管してください。
（本センサの校正は株式会社 デンソーに委託しています）
Z2012-01, Z2013-01, Z2014-01, Z2015-01, Z2016-01, Z2017-01 熱流センサを以降、「本センサ」と記載します。
梱包内容の確認
本センサがお手元に届きましたら、輸送中における異常または破損がないか点検してからご使用ください。万一、破損がある場合や仕様ど
おりに動作しない場合は、お買上店（代理店）か最寄りの営業所にご連絡ください。梱包内容に関しては、仕様の付属品を参照ください。
ご使用前の注意
•使用前に本センサの熱流と熱電対のそれぞれの +端子と端子との間が断線していないことを確認してください。端子間の抵抗値が 2 kΩ以
下ならば、断線していません。また、本センサは環境により端子間の抵抗値が増えることがありますが、抵抗値が2 kΩ以下の場合は出力
に影響なく使用できます。
•感度の値は、センサ個々の値となります。
•本センサの汚れをとるときは、柔らかい布に水を少量含ませて、軽く拭いてください。
•使用時や保管時に本センサに無理な強い力を加えないでください。
•0C以下の環境では、ケーブルが硬くなることがあります。
•本センサは応答性が良いため、外気流や周囲の放射熱などの影響を受けて測定値が変動することがあります。変動を抑えて測定したい場合
は、以下の「測定値の変動を抑える」を参照ください。
•本センサは防水構造になっていますが、末端部は防水構造ではありませんので水滴が入ると錆び、故障、事故の原因となります。末端部に
は水滴が入らないようにご使用ください。
•太陽光などふく射がある環境下では、ふく射熱を含んだ値が出力されます。
•マークチューブ部の文字は強く擦ったり、長時間直射日光下に置いたりすると、消えることがあります。必要に応じてマークチューブ部を
保護してご使用ください。
•本センサは消耗品のため、修理はできません。
センサを測定対象物に取り付ける
Z5008 熱伝導性両面テープを使用して異物や空気層が入らないように貼り付けてください。本センサと測定対象物との間に熱抵抗になるも
のが入ると、熱流の正しい測定値を得ることができません。
両面テープは再使用しないでください。一度使用した両面テープを再使用して測定すると、正しい測定値を得ることができません。
用意するもの：本センサ、Z5008 熱伝導性両面テープ（オプション）
1
熱伝導性両面テープを必要な大きさにカットし、片面の保護フィルムをはがす
2
熱伝導性両面テープを測定対象物に貼り付け、反対面のフィルムをはがす
3
本センサの熱流センサ部裏側（平らな面）および温度測定部の全体を熱伝導性両面テープに貼り付ける
4
熱流：本センサの Yellow（+）を接続先の +端子、Blue（–）を端子に接続する
温度：本センサの Green（+）を接続先の +端子、White（–）を端子に接続する
1
保護フィルム
熱伝導性
両面テープ
2 3 4
測定対象物
本センサ
OK
低温
高温
高温
低温
–出力
熱の移動
NO
NO
+出力
FRONT
熱流出力について
熱流：
Yellow (+)
Blue (–)
温度：
Green (+)
White (–)
長期間の測定や振動がある中で測定を行う場合は、熱流センサ部、およびケーブル部に負荷がかからないように、ケーブル部をテープなど
で固定してください。曲面に貼り付ける場合は必要に応じて熱流センサ部や温度測定部の端を 50 µm以下の薄いテープで固定してください。
本センサを被測定物から取り外す
本センサの温度測定部近くのケーブル部を持ち、端からゆっくりと持ち上げてはがす
（熱流センサ部や温度測定部を曲げすぎたり、勢いよくはがしたりすると無理な力が加わり、故障の原因にな
ります）
測定値の変動を抑える
LR8416、LR8432 の波形演算移動平均機能を使用する
実際の入力波形とフィルタをかけて変動を除去した波形とを同時に記録できます。詳細は LR8416、LR8432の取扱説明書を参照ください。
JA/EN/CN
熱流センサ
取扱説明書
HEAT FLOW
SENSOR
Instruction Manual
热流传感器
使用说明书
保留备用
© 2017 HIOKI E.E.CORPORATION
JASPEC
Introduction
Thank you for purchasing the Hioki Z2012-01, Z2013-01, Z2014-01, Z2015-01, Z2016-01, Z2017-01 Heat Flow Sensor. To obtain maximum
performance from the product over the long term, be sure to read this manual carefully and keep it handy for future reference.
(This sensor is calibrated by DENSO CORPORATION.)
Verifying Package Contents
When you receive the product, inspect it carefully to ensure that no damage occurred during shipping. If damage is evident, or if it fails to
operate according to the specications, contact your authorized Hioki distributor or reseller. For information about package contents, see
Accessories listed in Specications.
Operating Precautions
• Before use, verify that there is no wiring break in each of the heat ow wires and the temperature wires between the positive and the
negative terminals. A resistance value of 2 kΩ or less between the terminals indicates that there is no wiring break. Although the resistance
value between the terminals may increase depending on the environment, a resistance value of 2 kΩ or less will not have any effect on any
output values.
• Each sensor has a different sensitivity value.
• To clean the sensor, wipe it gently with a soft cloth moistened with water.
• Do not subject the sensor to excessive force during use or storage.
• The cable may harden during use at temperatures of 0°C or lower.
• As a result of the sensor’s excellent response characteristics, measured values may uctuate due to factors such as outdoor airow and
radiant heat in the surrounding environment. To minimize such uctuations, see “Limiting measured value uctuations” below.
• Although the sensor is waterproof, its tip is not. Exposure of the tip to water droplets may result in rust, malfunction, or failure. Exercise care
to avoid exposing the tip of the sensor to water droplets.
• In environments in which the sensor is exposed to sunlight and other radiation, output values will include the radiant heat component.
• The lettering on the mark tubes will fade if subjected to strong rubbing or placed in direct sunlight for an extended period of time. Protect the
mark tubes as necessary.
• Repair service for this sensor, which is consumable, is not offered.

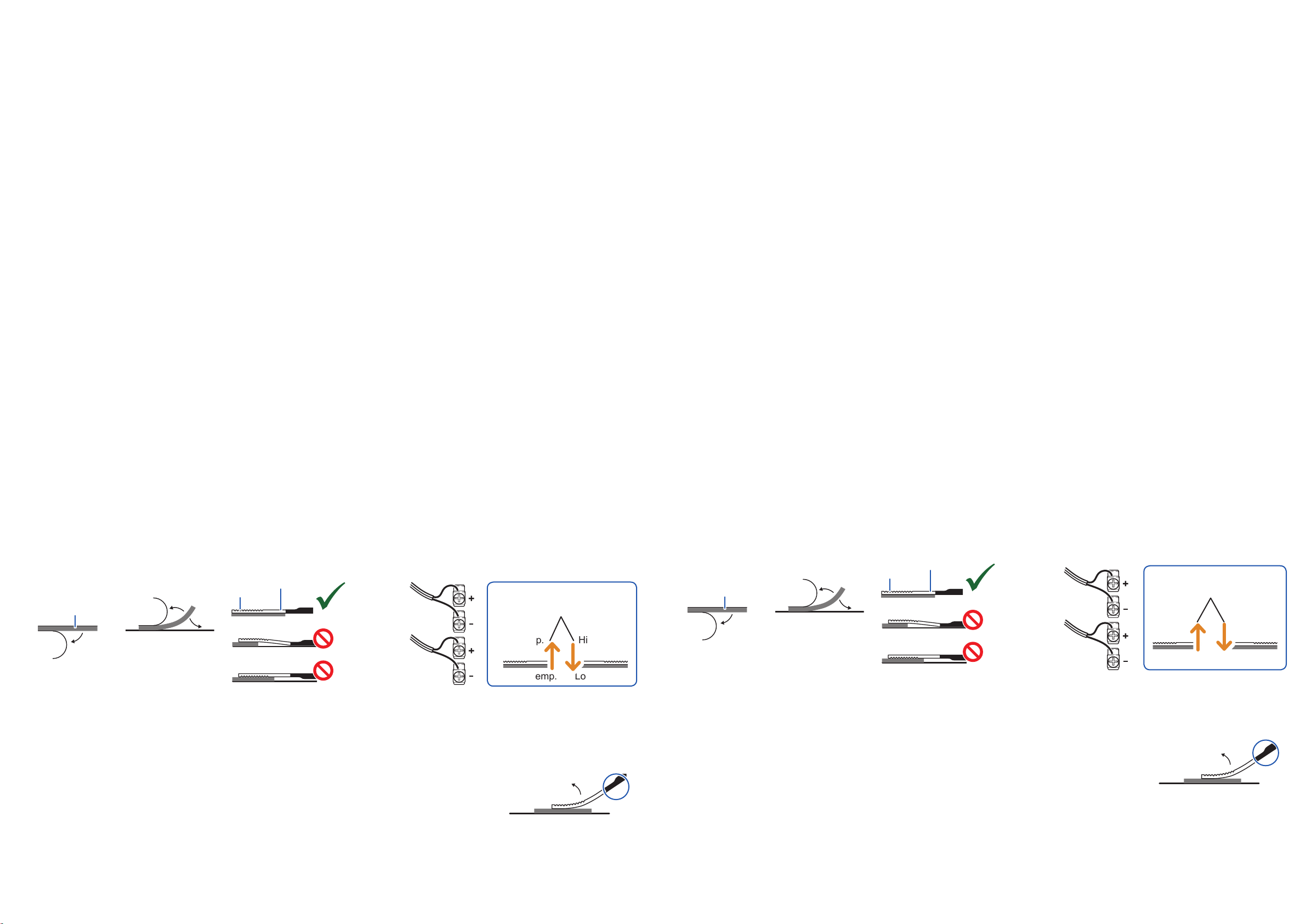

Affixing the Sensor to the Measurement Target
Secure the sensor so as to keep out any foreign materials or air layer by using Model Z5008 Thermally Conductive Tape. If an object with
thermal resistance comes between the sensor and measurement target, it will be impossible to obtain accurate measured values for heat
ows.
Do not reuse the double-sided tape. If the double-sided tape is reused, it will be impossible to obtain accurate measured values.
You will need: the sensor and Model Z5008 Thermally Conductive Tape (option)
1
Cut the thermally conductive tape to the necessary size and remove the protective backing.
2
Apply the thermally conductive tape to the measurement target and remove the lm on the opposite side.
3
Afx the entire back side (the side with the at surface) and the temperature measuring part of the sensor to the thermally
conductive tape.
4
Heat ow: Connect the yellow (+) and the blue () wires respectively to the positive and the negative terminals of the instrument.
Temperature: Connect the green (+) and the white () wires respectively to the positive and the negative terminals of the instrument.
1
Protective
backing
Thermally
conductive
tape
2 3 4
Measurement
target
Sensor
OK
Lower temp.
Higher temp.
Higher temp.
Lower temp.
Negative
output
Heat transfer
NO
NO
Positive
output
FRONT
Heat ow output
Heat ow:
Yellow (+)
Blue (–)
Temperature:
Green (+)
White (–)
When making measurements over an extended period of time or in an environment where the sensor will be subjected to vibration, secure
the cable in place, for example with tape, so that there is no load applied on the heat flow sensor, temperature measuring part, and cable. If
affixing the sensor to a curved surface, secure the heat flow sensor’s tip and temperature measuring part's tip in place with tape that is no
thicker than 50 μm.
Removing the Sensor From the Measurement Target
Grip the cable near the temperature measuring part and lift up slowly from the tip to peel off the sensor.
(Bending the heat ow sensor or the temperature measuring part excessively or peeling it off violently will
subject it to excessive force, causing it to malfunction or fail.)
Limiting Measured Value Fluctuations
Using the LR8432’s waveform calculation moving average function
This function enables you to simultaneously record the actual input waveform and a waveform obtained by applying a lter to eliminate
uctuations. For more information, see the LR8432 instruction manual.
前言
HIOKI Z2012-01
Z2013-01
Z2014-01
Z2015-01
Z2016-01
Z2017-01
DENSO
Z2012-01Z2013-01Z2014-01Z2015-01Z2016-01Z2017-01
装箱内容确认
HIOKI
使用前的注意事项
•, 2 k
2 k
•
•
•
•0C
•
•
•
•
•
将传感器安装到被测对象上
Z5008
＜准备物件＞本传感器、Z5008 热传导性双面胶带（选件）
1
2
3
4
Yellow
+ +Blue
– -
Green
+ +White
– -
Yellow (+)
Blue (–)
Green (+)
White (–)
1
2 3 4
OK
-
NO
NO
+
FRONT
50 µm
从被测物上拆下本传感器
抑制测量值的变动
LR8432
LR8432
CNEN
