Elektronischer
Niveaumessumformer
Electronic Level Sensor
Transmetteur de niveau
électronique
HNT 122x-x-xxxx-000
Signalausgang: Analog
Signal output: Analogue
Signal de sortie analogique
Mat –Nr. 669940 / Stand: 31.05.2017 D/E/F

2 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
Inhalt
1Allgemeine Hinweise_____________________________________4
1.1 Urheberrechtsschutz __________________________________4
1.2 Haftungsausschluss___________________________________4
1.3 Geltungsbereich ______________________________________4
1.4 Hersteller-Erklärung ___________________________________5
1.5 Verwendete Abkürzungen und Begriffe ___________________5
2Grundlegende Sicherheitshinweise_________________________6
2.1 Symbol- und Hinweis-Definition _________________________6
2.2 Verpflichtung des Betreibers vor der Inbetriebnahme _______6
2.3 Allgemeine Gefahren bei der Verwendung des Produkts _____6
2.4 Bestimmungsgemäße Verwendung ______________________7
2.5 Gewährleistung und Haftung____________________________8
2.6 Organisatorische Maßnahmen___________________________8
2.7 Personalauswahl und –qualifikation; grundsätzliche Pflichten 9
2.8 Sicherheitstechnische Hinweise _________________________9
3Allgemeine Funktionsbeschreibung _______________________10
4Montage ______________________________________________11
5Anschlussbelegung_____________________________________12
6Schnittstellenbeschreibung ______________________________13
7Technische Daten ______________________________________14
8Transport / Lagerung____________________________________15
9Bestellangaben ________________________________________15
10 Zubehör ______________________________________________16
11 Geräteabmessungen____________________________________17

HNT 122x-x-xxxx-000 3
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
Vorwort
Für Sie, den Benutzer unseres Produktes, haben wir in dieser
Dokumentation die wichtigsten Hinweise zum Bedienen und
Warten zusammengestellt.
Sie dient Ihnen dazu, das Produkt kennen zu lernen und
seine bestimmungsgemäßen Einsatzmöglichkeiten optimal
zu nutzen.
Diese Dokumentation muss ständig am Einsatzort verfügbar
sein.
Bitte beachten Sie, dass die in dieser Dokumentation
gemachten Angaben der Gerätetechnik zu dem Zeitpunkt der
Literaturerstellung entsprechen. Abweichungen bei
technischen Angaben, Abbildungen und Maßen sind deshalb
möglich.
Entdecken Sie beim Lesen dieser Dokumentation Fehler oder
haben weitere Anregungen und Hinweise, so wenden Sie
sich bitte an:
HYDAC ELECTRONIC GMBH
Technische Dokumentation
Hauptstraße 27
66128 Saarbrücken
-Deutschland-
Tel: [phone] / 509-01
Fax: [phone]
Email: [email protected]
Die Redaktion freut sich über Ihre Mitarbeit.
„Aus der Praxis für die Praxis“

4 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
1 Allgemeine Hinweise
Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie
des mitgelieferten Zubehörs. Lesen Sie vor der Inbetriebnahme des
Gerätes die Bedienungsanleitung und stellen Sie sicher, dass das Gerät
für Ihre Anwendung geeignet ist.
Falsche Handhabung bzw. die Nichteinhaltung von
Gebrauchshinweisen oder technischen Angaben kann zu Sach- und /
oder Personenschäden führen.
1.1 Urheberrechtsschutz
Diese Bedienungsanleitung, einschließlich der darin enthaltenen Abbildungen, ist
urheberrechtlich geschützt. Drittanwendungen dieser Bedienungsanleitung, welche von
den urheberrechtlichen Bestimmungen abweichen, sind verboten. Die Reproduktion,
Übersetzung sowie die elektronische und fotografische Archivierung und Veränderung
bedarf der schriftlichen Genehmigung durch den Hersteller. Zuwiderhandlungen
verpflichten zu Schadenersatz.
1.2 Haftungsausschluss
Diese Bedienungsanleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist
dennoch nicht auszuschließen, dass trotz größter Sorgfalt sich Fehler eingeschlichen
haben könnten. Haben Sie bitte deshalb Verständnis dafür, dass wir, soweit sich
nachstehend nichts anderes ergibt, unsere Gewährleistung und Haftung - gleich aus
welchen Rechtsgründen - für die Angaben in dieser Bedienungsanleitung ausschließen.
Insbesondere haften wir nicht für entgangenen Gewinn oder sonstige
Vermögensschäden. Dieser Haftungsausschluss gilt nicht bei Vorsatz und grober
Fahrlässigkeit. Er gilt ferner nicht für Mängel, die arglistig verschwiegen wurden oder
deren Abwesenheit garantiert wurde, sowie bei schuldhafter Verletzung von Leben,
Körper und Gesundheit. Sofern wir fahrlässig eine vertragswesentliche Pflicht verletzen,
ist unsere Haftung auf den vorhersehbaren Schaden begrenzt. Ansprüche aus
Produkthaftung bleiben unberührt.
Im Falle der Übersetzung ist der Text der deutschen Originalbedienungsanleitung der
allein gültige.
1.3 Geltungsbereich
Diese Bedienungsanleitung gilt ausschließlich für folgende Messsystem-Baureihen:
HNT 122x-x-xxxx-000
Die Produkte sind durch aufgeklebte Typenschilder gekennzeichnet und sind Bestandteil
einer Anlage.
Es gelten somit zusammen folgende Dokumentationen:
anlagenspezifische Betriebsanleitungen des Betreibers,
diese Bedienungsanleitung

HNT 122x-x-xxxx-000 5
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
1.4 Hersteller-Erklärung
Die Messsysteme wurden unter Beachtung geltender europäischer bzw. internationaler
Normen und Richtlinien entwickelt, konstruiert und gefertigt.
Eine entsprechende Hersteller-Erklärung kann bei der Firma HYDAC ELECTRONIC
GMBH angefordert werden.
Der Hersteller der Produkte, die HYDAC ELECTRONIC GMBH, besitzt ein zertifiziertes
Qualitätssicherungssystem gemäß ISO 9001.
1.5 Verwendete Abkürzungen und Begriffe
HNT 1000
HYDAC Niveau-Messumformer
EG
Europäische Gemeinschaft
EMV
Elektro-Magnetische-Verträglichkeit
ESD
Elektrostatische Entladung (Electro Static Discharge)
IEC
Internationale Elektrotechnische Kommission
NEC
National Electrical Code
VDE
Verein Deutscher Elektrotechniker

6 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
2 Grundlegende Sicherheitshinweise
2.1 Symbol- und Hinweis-Definition
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher
Sachschaden eintreten können, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG !
bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden
eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht
getroffen werden.
VORSICHT !
bezeichnet wichtige Informationen bzw. Merkmale und Anwendungstipps
des verwendeten Produkts.
bedeutet, dass entsprechende ESD-Schutzmaßnahmen nach
DIN EN 100 015-1 zu beachten sind.
(Herbeiführen eines Potentialausgleichs zwischen Körper und
Gerätemasse sowie Gehäusemasse über einen hochohmigen
Widerstand (ca. 1 MOhm) z.B. mit einem handelsüblichen ESD-
Armband).
2.2 Verpflichtung des Betreibers vor der Inbetriebnahme
Gemäß der EG-Maschinenrichtlinie entspricht das Mess-System einem Maschinenteil
für den Einbau in eine Anlage/Maschine. Des Weiteren wurde die Konformität des Mess-
Systems hinsichtlich der EMV-Richtlinie geprüft.
Die Inbetriebnahme des Mess-Systems ist deshalb erst dann erlaubt, wenn festgestellt
wurde, dass die Anlage/Maschine in die das Mess-System eingebaut werden soll, den
Bestimmungen der EG-Maschinenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten
Normen, Europanormen oder den entsprechenden nationalen Normen entspricht.
2.3 Allgemeine Gefahren bei der Verwendung des Produkts
Das Produkt, nachfolgend als Mess-System bezeichnet, ist nach dem Stand der
Technik und den anerkannten sicherheitstechnischen Regeln gefertigt. Dennoch
können bei nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben
des Benutzers oder Dritter bzw. Beeinträchtigungen des Mess-Systems und
anderer Sachwerte entstehen!
Mess-System nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß,
sicherheits- und gefahrenbewusst unter Beachtung dieser Bedienungsanleitung
verwenden! Insbesondere Störungen, die die Sicherheit beeinträchtigen können,
umgehend beseitigen (lassen)!

HNT 122x-x-xxxx-000 7
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
2.4 Bestimmungsgemäße Verwendung
Der Niveaumessumformer wird zur Erfassung von Füllständen, sowie zur Bereitstellung
der Messdaten für eine nachgeschaltete Steuerung verwendet.
Zur bestimmungsgemäßen Verwendung gehört auch:
das Beachten aller Hinweise aus dieser Bedienungsanleitung
das Beachten des Typenschildes und eventuell auf dem Mess-System angebrachte
Verbots- bzw. Hinweisschilder
das Beachten der Betriebsanleitung des Maschinen- bzw. Anlagen-Herstellers
das Betreiben des Mess-Systems innerhalb der in den technischen Daten angegebenen
Grenzwerten
Insbesondere sind folgende Verwendungen untersagt:
in Umgebungen mit explosiver Atmosphäre
zu medizinischen Zwecken
Beispiele für typische Einsatzbereiche:
Aktive Überwachung des Füllstandes von Flüssigkeiten an Land-, Forst- u.
Baumaschinen, z.B. in:
- Hydrauliköltanks
- Getriebeöltanks
- Kraftstofftanks
Aktive Überwachung des Füllstandes von Flüssigkeiten in der Landwirtschaft,
z.B.:
- Düngemitteltanks
Aktive Überwachung des Füllstandes von Flüssigkeiten in stationären
Applikationen, z.B. in:
- Hydrauliköltanks von Pressen, Walzen, Werkzeugmaschinen
- Kühlschmierstofftanks von Werkzeugmaschinen
- Getriebeöltanks von Windgeneratoren
und ähnliche Anwendungen
Gefahr von Körperverletzung und Sachschaden durch Wertesprünge des
Mess-Systems !
- Durch die nachgeschaltete Steuerung muss eine
Plausibilitätsprüfung der Mess-System-Werte durchgeführt
werden.
- Das Mess-System ist vom Betreiber zwingend mit in das eigene
Sicherheitskonzept einzubinden.
WARNUNG !

8 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
2.5 Gewährleistung und Haftung
Grundsätzlich gelten die „Allgemeinen Geschäftsbedingungen“ der Firma HYDAC
ELECTRONIC GMBH. Diese stehen dem Betreiber spätestens mit der
Auftragsbestätigung bzw. mit dem Vertragsabschluss zur Verfügung. Gewährleistungs-
und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn
sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:
Nicht bestimmungsgemäße Verwendung des Mess-Systems
Unsachgemäße Montage, Installation, Inbetriebnahme und Programmierung des Mess-
Systems
Unsachgemäß ausgeführte Arbeiten am Mess-System durch unqualifiziertes Personal
Betreiben des Mess-Systems bei technischen Defekten
Eigenmächtige vorgenommene mechanische oder elektrische Veränderungen am Mess-
System
Eigenmächtig durchgeführte Reparaturen
Katastrophenfälle durch Fremdeinwirkung und höhere Gewalt
2.6 Organisatorische Maßnahmen
Die Bedienungsanleitung muss ständig am Einsatzort des Mess-Systems griffbereit
aufbewahrt werden.
Ergänzend zur Bedienungsanleitung sind allgemeingültige gesetzliche und sonstige
verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und
müssen vermittelt werden.
Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen und
Erfordernisse müssen beachtet und vermittelt werden.
Der Betreiber hat die Verpflichtung, auf betriebliche Besonderheiten und Anforderungen
an das Personal hinzuweisen.
Das mit Tätigkeiten am Mess-System beauftragte Personal muss vor Arbeitsbeginn die
Bedienungsanleitung, insbesondere das Kapitel „Grundlegende Sicherheitshinweise“,
gelesen und verstanden haben.
Das Typenschild, eventuell aufgeklebte Verbots- bzw. Hinweisschilder auf dem Mess-
System müssen stets in lesbarem Zustand erhalten werden.
Reparaturen dürfen nur vom Hersteller, oder einer vom Hersteller autorisierten Stelle
bzw. Person vorgenommen werden.

HNT 122x-x-xxxx-000 9
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
2.7 Personalauswahl und –qualifikation; grundsätzliche Pflichten
Alle Arbeiten am Mess-System dürfen nur von qualifiziertem Fachpersonal durchgeführt
werden.
Qualifiziertes Personal sind Personen, die auf Grund ihrer Ausbildung, Erfahrung und
Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen,
Unfallverhütungsvorschriften und Betriebsverhältnisse, von dem für die Sicherheit der
Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten
auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können.
Zur Definition von „Qualifiziertem Personal“ sind zusätzlich die Normen VDE 0105-100
und IEC 364 einzusehen (Bezugsquellen z.B. Beuth Verlag GmbH, VDE-Verlag GmbH).
Klare Regelung der Verantwortlichkeiten für die Montage, Installation, Inbetriebnahme
und Bedienung festlegen. Beaufsichtigungspflicht bei zu schulendem oder
anzulernendem Personal !
2.8 Sicherheitstechnische Hinweise
Zerstörung, Beschädigung bzw. Funktionsbeeinträchtigung des
Mess-Systems !
- Verdrahtungsarbeiten, Öffnen und Schließen von elektrischen
Verbindungen nur im spannungslosen Zustand durchführen.
- Keine Schweißarbeiten vornehmen, wenn das Mess-System bereits
verdrahtet bzw. eingeschaltet ist.
WARNUNG !
- Sicherstellen, dass die Montageumgebung vor aggressiven Medien
(Säuren etc.) geschützt ist.
- Bei der Montage sind Schocks (z.B. Hammerschläge) auf das Mess-
System zu vermeiden.
- Sensorrohr nicht verbiegen
- Mess-System nicht in die Nähe von Magnetfeldern montieren.
- Das Öffnen des Mess-Systems ist untersagt.
VORSICHT !
Das Mess-System enthält elektrostatisch gefährdete Bauelemente und
Baugruppen, die durch unsachgemäße Behandlung zerstört werden
können.
- Berührungen der Mess-System-Anschlusskontakte mit den Fingern
sind zu vermeiden, bzw. sind die entsprechenden ESD-
Schutzmaßnahmen anzuwenden.
Entsorgung
Muss nach der Lebensdauer des Gerätes eine Entsorgung
vorgenommen werden, sind die jeweils geltenden landesspezifischen
Vorschriften zu beachten.
Geräteausführungen
Kundenspezifische Geräteausführungen, einschließlich der
Anschlusstechnik, können sich von den hier und in den schnittstellen-
spezifischen Benutzerhandbüchern beschriebenen Ausführungen in
technischen Details unterscheiden. Im Zweifelsfall sollte daher unter
Angabe der Artikelnummer Rücksprache mit dem Hersteller gehalten
werden.

10 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
3 Allgemeine Funktionsbeschreibung
Das Messprinzip basiert auf einer Laufzeitmessung (Ultraschallbereich). Die Ultraschall-
Laufzeit ist wegproportional und wird in einer Elektronik ausgewertet. In einem
Schutzrohr ist ein ferromagnetischer Draht (Magnetostriktives Messelement –
Wellenleiter) gespannt, der mit einem Stromimpuls beaufschlagt wird. Durch den
Stromimpuls entsteht um den Draht ein radiales Magnetfeld.
Als Positionssensor (Permanet-Magnet) wird ein berührungslos zu führendes
Magnetsystem (Schwimmer) verwendet, das ein magnetisches Längsfeld, bezogen auf
den Draht, erzeugt. Treffen die beiden Magnetfelder, radial vom Draht und längs vom
Schwimmermagnet, am Messpunkt aufeinander, so wird ein Torsionsimpuls ausgelöst.
Dieser Torsionsimpuls bewegt sich als Körperschallwelle mit konstanter
Ultraschallgeschwindigkeit vom Messpunkt in beide Richtungen des Drahtes. Über
einen Messwertaufnehmer im Sensorkopf wird das Ultraschall-Signal erfasst und in ein
elektrisches Ausgangssignal umgewandelt.
Die Zeitdifferenz vom Aussenden des Stromimpulses bis zum Eintreffen des
Torsionsimpulses setzt die Messelektronik in ein wegproportionales Ausgangssignal um
und stellt dies als digitales oder analoges Signal zur Verfügung.

HNT 122x-x-xxxx-000 11
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
4 Montage
Bei der Montage des HYDAC Niveaumessumformers ist darauf zu achten, dass keine
starken magnetischen und elektrischen Störfelder im Bereich des Sensors auftreten.
Unzulässige Störfelder können die Messgenauigkeit beeinflussen. Daher darf die
maximal zulässige Störfeldstärke im Bereich des Messstabes nicht überschritten
werden.
Die Montage des Niveaumessumformers erfolgt komplett (inklusive Schwimmer) durch
einen G ¾“ Einschraubstutzen.
Der Einschraubzapfen des Niveaumessumformers hat ein G ¾“ A Gewinde und
entspricht der DIN 3852 Teil 11 Form E.
Die Abdichtung des Niveaumessumformers gegenüber dem Tankgehäuse erfolgt durch
eine am HNT vormontierte Weichdichtung.

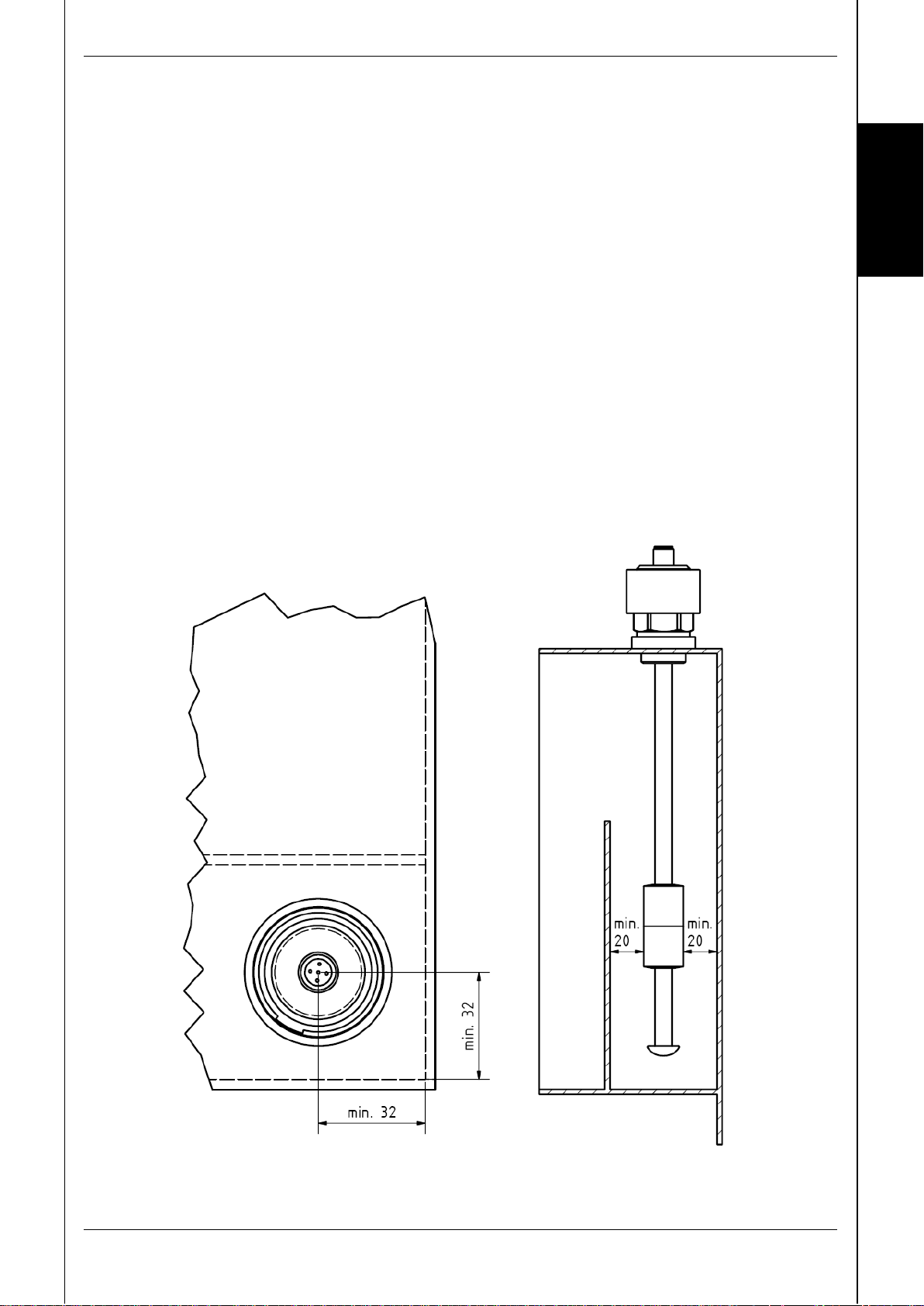

Der empfohlene Mindestabstand vom Schwimmer zu Einbauteilen und Wänden beträgt
20 mm.

12 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
5 Anschlussbelegung
Anschlussart 1 ( PUR Kabel):
Anschlussart 6 (M12x1, 4 polig):
Anschlussart 8 (M12x1, 5 polig):
Verdrahtungsarbeiten, Öffnen und Schließen von elektrischen
Verbindungen nur im spannungslosen Zustand durchführen!
Kurzschlüsse, Spannungsspitzen etc. können zur Fehlfunktion und zu
unkontrollierten Zuständen der Anlage bzw. zu erheblichen Personen-
und Sachschäden führen.
WARNUNG !
Ader
HNT 1221
braun
+UB
weiß
0 V
grün
Signal
gelb
n.c.
Pin
HNT 1226
1
+UB
2
n.c.
3
0 V
4
Signal
Pin
HNT 1228
1
+UB
2
n.c.
3
0 V
4
Signal
5
n.c.

HNT 122x-x-xxxx-000 13
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
6 Schnittstellenbeschreibung
Signalausgang
4mA / 0V
20mA / 10V
0%
100%

14 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
7 Technische Daten
Anm.: Verpolungsschutz der Versorgungsspannung, Überspannungsschutz, Übersteuerungsschutz und
Lastkurzschlussfestigkeit sind vorhanden.
FS (Full Scale) = bezogen auf den vollen Messbereich
1) weitere Stablängen auf Anfrage
2) weitere Messmedien auf Anfrage
3) spezifiziert bei ruhendem Pegel
4) -25°C bei FPM-Dichtung, -40°C auf Anfrage
5) Bei montierter Kupplungsdose entsprechender Schutzart
Eingangskenngrößen
Messbereiche
178│208│298│338│448│658 mm
Stablänge 1)
250│280│370│410│520│730 mm
Max. Änderungsgeschwindigkeit
des Füllstandes
beliebig
Mechanischer Anschluss
G ¾ A ISO 1179-2
Anzugsdrehmoment, empfohlen
30 Nm
Medien berührende Teile
Stab: Edelstahl (1.4301 / 1.4571)
Schwimmer: PP (0,6 kg/dm3)
Dichtung: Dichtring DIN 3869-27-FPM
Messmedien2)
Hydrauliköle; Kühlschmierstoffe
Ausgangsgrößen
Analogausgang, zulässige Bürde
4 .. 20 mA, Bürde: ≤ 500 Ω
0 .. 10 V, Bürde: ≥ 1kΩ
Genauigkeit 3)
≤± 1 % FS
Temperaturkoeffizient
≤ ± 0,01 % FS / °C
Nicht-Linearität
≤± 1 % FS
Wiederholbarkeit
≤± 1 % FS
Umgebungsbedingungen
Umgebungstemperaturbereich
-25 .. +85 °C
Lagertemperaturbereich
-40 .. +100 °C
Mediumstemperaturbereich 4)
-40 .. +120 °C / -25 .. +120 °C
Maximaler Behälterdruck
3 bar (kurzzeitig 10 bar, t < 1 min)
- Zeichen
EN 61000-6-1 / 2 / 3 / 4
Vibrationsfestigkeit
nach DIN EN 60068-2-6
7,5 mm (5 .. 8,2 Hz)
2,0 g (8,2 .. 150 Hz)
Schockfestigkeit
nach DIN EN 60068-2-27 (11 ms)
20 g
Schutzart nach DIN EN 60529 5)
IP 67
Sonstige Größen
Versorgungsspannung (UB)
9 .. 36 V DC
Restwelligkeit Versorgungsspannung
≤ 250 mVSS
Stromaufnahme (ohne Ausgang)
≤ 100 mA
Gewicht
Längenabhängig:
425 g (250 mm); 570 g (730 mm)

HNT 122x-x-xxxx-000 15
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
8 Transport / Lagerung
Hinweise zur Verpackung
Nur Original Verpackung verwenden!
Unsachgemäßes Verpackungsmaterial kann beim Transport Schäden am Gerät
verursachen.
Hinweise zum Transport
Gerät nicht fallen lassen oder starken Schlägen aussetzen!
Das Gerät enthält einen magnetostriktiven Sensor.
Nur Original Verpackung verwenden!
Unsachgemäßes Verpackungsmaterial kann beim Transport Schäden am Gerät
verursachen.
9 Bestellangaben HNT 1 2 2 X –X –XXXX –000
Anschlussart, mechanisch
2 = G ¾ A ISO 1179-2
Anschlussart, elektrisch
1 = Freies Kabel, Länge 2 m
6 = Gerätestecker M12x1 (4-pol.)
8 = Gerätestecker M12x1 (5-pol.)
Signalausgang
B = 0 .. 10 V, 3-Leiter
C = 4 .. 20 mA, 3-Leiter
Stablänge in mm
0250; 0280; 0370; 0410; 0520; 0730
Modifikation
000 = Standard
Anmerkungen:
Bei Geräten mit anderer Modifikationsnummer ist dasTypenschild bzw. die mitgelieferte
technische Änderungsbeschreibung zu beachten.

16 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
10 Zubehör
ZBE 06 (4-pol.)
Kupplungsdose M12x1, abgewinkelt
Kabeldurchmesser: 2,5 .. 6,5 mm
Material-Nr.: 6006788
ZBE 06-02 (4-pol.)
Kupplungsdose M12x1, abgewinkelt
mit 2m Leitung,
Material-Nr.: 6006790
ZBE 06-05 (4-pol.),
Kupplungsdose M12x1, abgewinkelt
mit 5m Leitung
Material-Nr.: 6006789
Farbkennung: Pin1: braun
Pin2: weiß
Pin3: blau
Pin4: schwarz
ZBE 08 (5-pol.)
Kupplungsdose M12x1, abgewinkelt
Kabeldurchmesser: 2,5 .. 6,5 mm
Material-Nr.: 6006786
ZBE 08-02 (5-pol.)
Kupplungsdose M12x1, abgewinkelt
mit 2m Leitung,
Material-Nr.: 6006792
ZBE 08-05 (5-pol.),
Kupplungsdose M12x1, abgewinkelt
mit 5m Leitung
Material-Nr.: 6006791
Farbkennung: Pin1: braun
Pin2: weiß
Pin3: blau
Pin4: schwarz
Pin5: grau

HNT 122x-x-xxxx-000 17
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
ZBE 08S-02 (5-pol.)
Kupplungsdose M12x1, abgewinkelt
mit 2 m Leitung, geschirmt
Material-Nr.: 6019455
ZBE 08S-05 (5-pol.)
Kupplungsdose M12x1, abgewinkelt
mit 5 m Leitung, geschirmt
Material-Nr.: 6019456
ZBE 08S-10 (5-pol.)
Kupplungsdose M12x1, abgewinkelt
mit 10 m Leitung, geschirmt
Material-Nr.:6023102
Farbkennung: Pin1: braun
Pin2: weiß
Pin3: blau
Pin4: schwarz
Pin5: grau
Schwimmer
23,5x12x50
Material-Nr.: 3828452

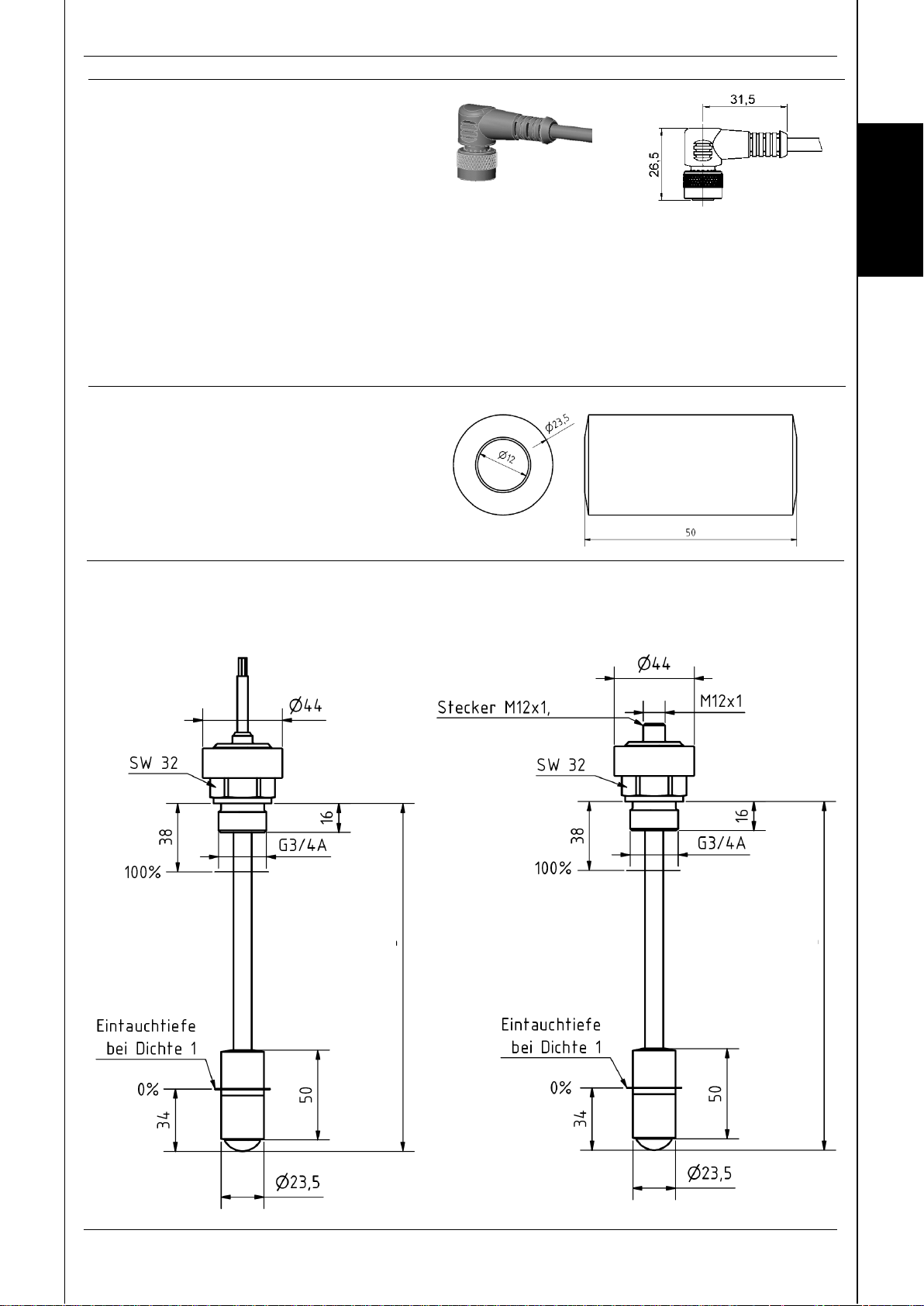

11 Geräteabmessungen
(alle Dimensionen in mm)
4-/5-pol.
Stablänge
Stablänge

18 HNT 122x-x-xxxx-000
Stand: 31.05.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669940
D
HYDAC ELECTRONIC GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
Web: www.hydac.com
E-Mail: [email protected]
Tel.: [phone]
Fax.: [phone]
HYDAC Service
Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung.
HYDAC SERVICE GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
Tel.: [phone]
Fax.: [phone]
Anmerkung
Die Angaben in dieser Bedienungsanleitung beziehen sich auf die beschriebenen
Betriebsbedingungen und Einsatzfälle. Bei abweichenden Einsatzfällen und/oder
Betriebsbedingungen wenden Sie sich bitte an die entsprechende Fachabteilung.
Bei technischen Fragen, Hinweisen oder Störungen nehmen Sie bitte Kontakt mit
Ihrer HYDAC-Vertretung auf.

Operating Instructions
(Translation of original
instructions)
Electronic
Level Sensor
HNT 122x-x-xxxx-000
Signal output: Analogue
Part no.: 669940 / Edition: 2017-05-31 E

2 HNT 122x-x-xxxx-000
Edition: 2017-05-31 HYDAC ELECTRONIC GMBH Part No.: 669940
E
Contents
1General notes___________________________________________4
1.1 Copyright Protection __________________________________4
1.2 Disclaimer ___________________________________________4
1.3 Scope of application___________________________________4
1.4 Declaration of manufacturer ____________________________5
1.5 Abbreviations and definitions ___________________________5
2General Safety Precautions _______________________________6
2.1 Definition of symbols and instructions____________________6
2.2 Obligation of the operator before start-up _________________6
2.3 General risks when using the product ____________________6
2.4 Proper use ___________________________________________7
2.5 Warranty and liability __________________________________8
2.6 Organisational measures _______________________________8
2.7 Personnel qualification; obligations ______________________9
2.8 Safety Information_____________________________________9
3General functional description____________________________10
4Installation ____________________________________________11
5PIN connection_________________________________________12
6Interface description ____________________________________13
7Technical Data _________________________________________14
8Transport / storage _____________________________________15
9Order details___________________________________________15
10 Accessories ___________________________________________16
11 Dimensions ___________________________________________17
