HYDACELECTRONIC ETS 3000 User manual

Bedienungsanleitung
(Originalanleitung)
Operating Instructions
(Translation of original
instructions)
Elektronischer
Temperaturschalter
Electronic Temperature Switch
ETS 3000
Mit IO-Link Schnittstelle
With IO-Link Interface
Mat –Nr. 669904 / Stand: 13.07.2022 D / E

2 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Inhaltsverzeichnis
Vorwort 4
1Sicherheitshinweis 5
2Haftungsausschluss 5
3Gewährleistung 5
4Sicherheit 5
4.1 Symbole und Hinweise 5
4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch 6
4.3 Verpflichtung des Betreibers vor der Inbetriebnahme 6
4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten 6
4.5 Organisatorische Maßnahmen 7
5Transport, Verpackung, Lagerung 7
5.1 Transport 7
5.2 Verpackung 7
5.3 Lagerung 7
6Entsorgung 7
7Funktionen des ETS 3000 7
8Wartung und Instandhaltung 8
9Montage 8
9.1 Allgemeine Montagehinweise 8
9.2 Zusätzliche Montagehinweise 8
10 Bedienelemente des ETS 3000 9
11 Betriebsarten 10
11.1 SIO-Mode 10
11.2 SDCI-Mode 10
12 Parametrierung 11
12.1 Allgemeines 11
12.2 Parametrierung im SDCI-Mode 11
12.3 Parametrierung im SIO Mode 11
12.4 Parametrierung mit HYDAC Programmiergerät HPG P1-000 12
12.5 Parametrierung mit HYDAC Programmieradapter ZBE P1-000 12
13 Darstellung der Digitalanzeige 12

ETS 3000 IO-Link 3
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
14 Ausgangsverhalten 14
14.1 Schaltausgänge 14
14.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP) 14
14.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc) 15
14.2 Einstellbereiche für die Schaltausgänge 16
14.3 Analogausgang 16
15 Grundeinstellungen 17
15.1 Hauptmenü 17
15.2 Erweiterte Funktionen 18
15.3 Ändern der Grundeinstellungen 19
16 Rücksetzen der Spitzenwerte 19
17 Programmierfreigabe 20
17.1 Allgemeines 20
17.2 Ändern der Programmierfreigabe 20
18 Fehlermeldungen 20
19 Anschlussbelegung 21
20 Technische Daten 22
20.1 ETS 3200 mit integriertem Sensor 22
20.2 ETS 3800 für externen Sensor 23
20.3 IO-Link-spezifische Daten 24
21 Typenschlüssel 25
21.1 ETS 3200 mit integriertem Sensor 25
21.2 ETS 3800 für externen Sensor 26
22 Zubehör 27
22.1 Elektrischer Anschluss 27
22.2 Mechanischer Anschluss 28
22.3 Externer PT100 Sensor 31
22.3.1 Abmessungen und technische Daten 31
22.3.2 Elektrischer Anschluss 31
23 Geräteabmessungen 32
23.1 ETS 3200 mit integriertem Sensor 32
23.2 ETS 3800 für externen Sensor 32
24 Abkürzungsverzeichnis 33
25 Kontakt 34
Anhang / Annex: IODD Einstellparameter / IODD Setting Parameters

4 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Vorwort
Für Sie, den Benutzer unseres Produktes, haben wir in dieser
Dokumentation die wichtigsten Hinweise zum Bedienen und Warten
zusammengestellt.
Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine
bestimmungsgemäßen Einsatzmöglichkeiten optimal zu nutzen.
Diese Dokumentation muss ständig am Einsatzort verfügbar sein.
Bitte beachten Sie, dass die in dieser Dokumentation gemachten Angaben
der Gerätetechnik dem Zeitpunkt der Literaturerstellung entsprechen.
Abweichungen bei technischen Angaben, Abbildungen und Maßen sind
deshalb möglich.
Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben
weitere Anregungen und Hinweise, so wenden Sie sich bitte an:
HYDAC ELECTRONIC GMBH
Technische Dokumentation
Hauptstraße 27
66128 Saarbrücken
-Deutschland-
Tel: [phone] / 509-01
Fax: [phone]
E-Mail: [email protected]
Die Redaktion freut sich über Ihre Mitarbeit.
„Aus der Praxis für die Praxis“
-------------------------------------------------------------------------------------------------
Diese Bedienungsanleitung, einschließlich der darin enthaltenen
Abbildungen, ist urheberrechtlich geschützt. Drittanwendungen dieser
Bedienungsanleitung, welche von den urheberrechtlichen Bestimmungen
abweichen, sind verboten. Die Reproduktion, Übersetzung sowie die
elektronische und fotografische Archivierung und Veränderung bedarf der
schriftlichen Genehmigung durch den Hersteller. Ein Verstoß kann
rechtliche Schritte gegen den Zuwiderhandelnden nach sich ziehen.

ETS 3000 IO-Link 5
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
1 Sicherheitshinweis
Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des mitgelieferten
Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienanleitung und stellen
Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist.
Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder technischen
Angaben kann zu Sach- und / oder Personenschäden führen.
2 Haftungsausschluss
Diese Bedienungsanleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist
dennoch nicht auszuschließen, dass sich trotz größter Sorgfalt Fehler eingeschlichen
haben könnten. Haben Sie bitte deshalb Verständnis dafür, dass wir, soweit sich nach-
stehend nichts anderes ergibt, unsere Gewährleistung und Haftung - gleich aus welchen
Rechtsgründen - für die Angaben in dieser Bedienungsanleitung ausschließen.
Insbesondere haften wir nicht für entgangenen Gewinn oder sonstige Vermögensschäden.
Dieser Haftungsausschluss gilt nicht bei Vorsatz und grober Fahrlässigkeit. Er gilt ferner
nicht für Mängel, die arglistig verschwiegen wurden oder deren Abwesenheit garantiert
wurde, sowie bei schuldhafter Verletzung von Leben, Körper und Gesundheit. Sofern wir
fahrlässig eine vertragswesentliche Pflicht verletzen, ist unsere Haftung auf den
vorhersehbaren Schaden begrenzt. Ansprüche aus Produkthaftung bleiben unberührt.
Im Falle der Übersetzung ist der Text der deutschen Originalbedienungsanleitung der
allein gültige.
3 Gewährleistung
Grundsätzlich gelten die „Allgemeinen Geschäftsbedingungen“ der Firma HYDAC
ELECTRONIC GMBH. Diese stehen dem Betreiber spätestens mit der
Auftragsbestätigung bzw. mit dem Vertragsabschluss zur Verfügung.
Sie finden diese auch unter www.hydac.com Allgemeine Geschäftsbedingungen
(AGB).
4 Sicherheit
4.1 Symbole und Hinweise
Das Symbol bedeutet, dass Tod, schwere Körperverletzung oder
erheblicher Sachschaden eintreten können, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG !
Das Symbol bedeutet, dass eine leichte Körperverletzung oder ein
Sachschaden eintreten kann, wenn die entsprechenden Vorsichts-
maßnahmen nicht getroffen werden.
VORSICHT !

6 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Das Symbol bezeichnet wichtige Informationen bzw. Merkmale und
Anwendungstipps des verwendeten Produkts.
Das Symbol bedeutet, dass entsprechende ESD-Schutzmaßnahmen
nach DIN EN 100 015-1 zu beachten sind.
(Herbeiführen eines Potentialausgleichs zwischen Körper und Geräte-
masse sowie Gehäusemasse über einen hochohmigen Widerstand (ca.
1 MOhm) z.B. mit einem handelsüblichen ESD-Armband.)
4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch
Mängel- und Haftungsansprüche –gleich aus welchem Rechtsgrund –bestehen
insbesondere nicht bei fehlerhafter oder unsachgemäßer Installation, Inbetriebnahme,
Verwendung, Behandlung, Lagerung, Wartung, Reparatur, Einsatz ungeeigneter
Betriebsmittel oder sonstiger nicht vom Hersteller zu verantwortenden Umständen.
Für die Bestimmung der Schnittstellen zum Einbau in eine Anlage, den Einbau, die
Verwendung und die Funktionalität des Produkts in dieser Anlage übernimmt der
Hersteller keine Verantwortung.
4.3 Verpflichtung des Betreibers vor der Inbetriebnahme
Gemäß der EG-Maschinenrichtlinie entspricht das Mess-System einer Komponente für
den Einbau in eine Anlage/Maschine. Des Weiteren wurde die Konformität des Mess-
Systems hinsichtlich der EMV-Richtlinie geprüft.
Die Inbetriebnahme des Mess-Systems ist deshalb erst dann erlaubt, wenn festgestellt
wurde, dass die Anlage/Maschine, in die das Mess-System eingebaut werden soll, den
Bestimmungen der EG-Maschinenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten
Normen, Europanormen oder den entsprechenden nationalen Normen entspricht.
4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten
Alle Arbeiten am Mess-System dürfen nur von qualifiziertem Fachpersonal durchgeführt
werden.
Qualifiziertes Personal sind Personen, die auf Grund ihrer Ausbildung, Erfahrung und
Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen,
Unfallverhütungsvorschriften und Betriebsverhältnisse, von dem für die Sicherheit der
Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten
auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können.
Zur Definition von „Qualifiziertem Personal“ sind zusätzlich die Normen VDE 0105-100
und IEC 364 einzusehen (Bezugsquellen z.B. Beuth Verlag GmbH, VDE-Verlag GmbH).
Klare Regelung der Verantwortlichkeiten für die Montage, Installation, Inbetriebnahme
und Bedienung sind festzulegen. Es besteht Beaufsichtigungspflicht bei zu schulendem
oder anzulernendem Personal!

ETS 3000 IO-Link 7
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
4.5 Organisatorische Maßnahmen
Diese Bedienungsanleitung muss ständig am Einsatzort des Mess-Systems griffbereit
aufbewahrt werden.
Ergänzend zur Bedienungsanleitung sind allgemeingültige gesetzliche und sonstige
verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und
müssen vermittelt werden.
Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen und
Erfordernisse müssen beachtet und vermittelt werden.
Der Betreiber hat die Verpflichtung, auf betriebliche Besonderheiten und Anforderungen
an das Personal hinzuweisen.
Das mit Tätigkeiten am Mess-System beauftragte Personal muss vor Arbeitsbeginn die
Bedienungsanleitung, insbesondere das Kapitel 4 Sicherheit, gelesen und verstanden
haben.
Das Typenschild, eventuell aufgeklebte Verbots- bzw. Hinweisschilder auf dem Mess-
System müssen stets in lesbarem Zustand erhalten werden.
Reparaturen dürfen nur vom Hersteller, oder einer vom Hersteller autorisierten Stelle
bzw. Person vorgenommen werden.
5 Transport, Verpackung, Lagerung
5.1 Transport
Der ETS 3000 wird in einem stabilen Karton verpackt geliefert.
Achten Sie bei der Annahme und beim Auspacken auf eventuelle Transportschäden
und zeigen Sie diese dem Spediteur unverzüglich an.
5.2 Verpackung
Entfernen Sie die Verpackung erst unmittelbar vor der Montage.
Bewahren Sie die Verpackung auf, da diese bei erneutem Transport (z.B. bei
wechselnden Einsatzorten) oder einer Wiedereinlagerung optimalen Schutz für das
Gerät bietet.
5.3 Lagerung
Angaben zu den zulässigen Umgebungsbedingungen am Lagerort enthält Kapitel 20
Technische Daten).
6 Entsorgung
Falls das Mess-Systems nach Ablauf der Lebensdauer entsorgt werden soll, sind die
jeweils geltenden landesspezifischen Vorschriften zu beachten
7 Funktionen des ETS 3000
Der ETS 3000 ist mit integriertem und mit externem Temperatursensor erhältlich.
Je nach Ausführung bietet das Gerät folgende Funktionen:
Unterstützt IO-Link-Spezifikation V1.1 und V1.0
Unterstützt SIO-Modus
Anzeige der Schaltzustände im SIO-Modus
Modusanzeige (SIO oder SDCI)
Anpassung an die jeweilige Applikation durch spezifische Parametereinstellung
Messwertanzeige der aktuellen Temperatur in °C oder °F

8 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Anzeige des Minimalwertes, des Maximalwertes oder eines eingestellten
Schaltpunktes
Schalten der Schaltausgänge entsprechend der Temperatur und den eingestellten
Schaltparametern
Analogausgang
Programmierfreigabe
8 Wartung und Instandhaltung
Alle Mess-Systeme der Baureihe ETS 3000 sind wartungsfrei. Falls trotzdem Fehler
auftreten wenden Sie sich bitte an die HYDAC Systems & Services GmbH.
9 Montage
9.1 Allgemeine Montagehinweise
Der ETS 3000 mit integriertem Sensor kann über das Außengewinde (G1/2 A ISO 1179-2)
direkt an einem Hydraulikblock montiert werden. Der Temperatursensor ist in dem vor dem
Gewinde befindlichen Zapfen integriert. Um eine korrekte Temperaturmessung
durchzuführen muss sichergestellt werden, dass sich dieser Zapfen vollständig im Fluid
befindet.
Der ETS 3000 mit externem Sensor wird mittels einer als Zubehör erhältlichen Schelle zur
Wandbefestigung montiert (siehe Kapitel 22.2 Mechanischer Anschluss).
Zur optimalen Ausrichtung ist eine Verdrehung um 340° in der Längsachse sowie um 270°
am Display inkl. der Bedientasten möglich.
Der elektrische Anschluss ist von einem Fachmann nach den jeweiligen Landes-
vorschriften durchzuführen (VDE 0100 in Deutschland). Das Temperaturschaltergehäuse
ist dabei ordnungsgemäß zu erden. Beim Einschrauben in einen Hydraulikblock ist es
ausreichend, wenn der Block über das Hydrauliksystem geerdet ist. Bei Wandmontage
muss das Gehäuse separat geerdet werden (z.B. durch geschirmte Leitung).
ACHTUNG:
Das Einschrauben des ETS 3000 mit integriertem Sensor muss mit einem
passenden Maulschlüssel (Schlüsselweite 27) am Sechskant des Druck-
anschlusses erfolgen. (Anzugsdrehmoment siehe Kapitel 20 Technische
Daten)
Eine unsachgemäße Montage, wie z.B. durch manuelles Eindrehen über
das Gehäuse, kann aufgrund der Verdrehbarkeit des ETS 3000 zu Beschä-
digungen am Gehäuse, bis hin zum vollständigen Ausfall des Gerätes
führen.
9.2 Zusätzliche Montagehinweise
Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer
Störungen reduzieren:
Möglichst kurze Leitungsverbindungen herstellen.
Möglichst ungeschirmte Leitungen verwenden

ETS 3000 IO-Link 9
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
HINWEIS:
Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern
oder störenden Elektro- oder Elektronikgeräten ist möglichst zu
vermeiden
Bei Verwendung von geschirmten Kabeln ist der Kabelschirm in
Abhängigkeit von den Umgebungsbedingungen fachmännisch und zum
Zweck der Störunterdrückung einzusetzen. Mögliche Masseschleifen /
Potentialverschleppungen sind zu vermeiden.
Bei Anschluss an Class B Ports nur 3-adrige Leitung mit PIN 1, 3 und 4
Belegung verwenden
Bei Konfiguration von Pin 2 als zusätzlichem Analogausgang darf dieser
grundsätzlich nicht mit dem Master verbunden werden.
10 Bedienelemente des ETS 3000
4-stellige
Tasten zur Einstellung der
Digitalanzeige
und Zusatzfunktionen
Schaltpunkte, Rückschaltpunkte
SP1 SP2
HYDAC
mode
°C °F
Anzeige der
Temperatureinheit
LED-Anzeige für
aktiven Schaltpunkt
Die Pfeiltasten und dienen der Auswahl des gewünschten Menü-Punktes und zum
Einstellen der Werte.
Im Menü absteigen
Menüpunkt auswählen
Im Menü aufsteigen
Wert verkleinern
Wert bestätigen
Wert vergrößern
Anzeige der
Temperatureinheit
4-stellige
Digitalanzeige
LED-Anzeige für
aktiven Schaltpunkt
Tasten zur Einstellung der
Schaltpunkte, Rückschaltpunkte
und Zusatzfunktionen
LED-Anzeige dauerhaft leuchtend: Schalter im SIO-Modus
LED-Anzeige blinkend: Schalter im SDCI-Modus
mode

10 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
11 Betriebsarten
11.1 SIO-Mode
Nach dem Start befindet sich der Temperaturschalter im SIO-Mode (Standard IO-Mode).
In diesem Modus hat Pin 4 die Funktion eines Schaltausganges.
Die Mittel-LED leuchtet dauerhaft.
Gemäß Kapitel 15 Grundeinstellungen kann das Verhalten des ETS 3000 an die
jeweilige Applikation angepasst werden.
11.2 SDCI-Mode
Über einen angeschlossenen IO-Link-Master kann der Temperaturschalter per Wake-Up-
Signal in den SDCI-Mode (Single-drop digital communication interface for small sensors
and actuators) auch „IO-Link-Modus“ genannt, geschaltet werden. In diesem Modus ist Pin
4 ein Kommunikations-Pin. Der Master kann mit dem Temperaturschalter kommunizieren,
um Parameter zu ändern oder Messwerte auszulesen.
Die Mittel-LED blinkt.
Im SDCI-Mode findet eine zyklische Übertragung der Prozessdaten zu dem
angeschlossenen IO-Link-Master über den Kommunikations-Pin 4 statt.
Der ETS 3000 liefert eine Prozessdatenbreite von 2 Byte. Für den eigentlichen Messwert
(„PDV“ = „Process Data Value“) werden 14 Bit verwendet. Es wird eine Dezimalstelle
verwendet.
2 weitere Bits fungieren als Schaltbits („BDC“ = „Binary Digital Channel“), die wie
physische Transistorschalter parametriert werden können (siehe hierzu. Kapitel 12
Parametrierung.
Die Prozess-Bits sind je nach Ausführung in einem oder 2 Datenwort gemäß Tabelle 1
angeordnet. Um den physikalischen Messwert zur Weiterverarbeitung in der Steuerung zu
erhalten, muss also zunächst für jedes Datenwort eine Bitschiebeoperation (Shift Right 2)
durchgeführt werden.
Tabelle 1 - IO-Link Prozessdatenstruktur, Anordnung der PDV und BDC Bit
subindex
bit offset
data type
name
description
1
0
Boolean
BDC1
Temperatur –Schaltbit 1
2
1
Boolean
BDC2
Temperatur –Schaltbit 2
3
2
14-bit UInteger
PDV1
Prozesswert / Fluidtemperatur
Nachfolgende Abbildungen zeigen die Anordnung und Reihenfolge der Bits und Octets für
die Ausführung mit Temperaturfühler:
Octet 0
bit offset
15
14
13
12
11
10
9
8
subindex
3
element
bit
13
12
11
10
9
8
7
6

ETS 3000 IO-Link 11
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Octet 1
12 Parametrierung
12.1 Allgemeines
Das Gerät verfügt über eine Programmierfreigabe, die erteilt sein muss, um Einstellungen
zu ändern. Die Programmierfreigabe kann während des Betriebes gesetzt bzw.
aufgehoben werden. Sie bietet Schutz vor unbeabsichtigten Änderungen.
12.2 Parametrierung im SDCI-Mode
Der Temperaturschalter kann im SDCI-Mode über die IO-Link-Schnittstelle mit jedem IO-
Link-fähigen Master-Konfigurationstool (gemäß IO-Spezifikation V1.1) parametriert
werden. Die IO-Link-Spezifikation V1.0 wird ebenfalls unterstützt.
Wird der eingelesene Parametersatz vom Gerät nicht akzeptiert, empfehlen wir den
Parametersatz auf Plausibilität zu überprüfen.
Detaillierte Informationen zu IO-Link-Geräteparametern, Werkseinstellungen, Prozess-
und Diagnosedaten, unterstützte Standard Systembefehle sowie zusätzliche HYDAC
gerätespezifische Systembefehle für die verschiedenen Produktausführungen (Material-
nummern) sind der entsprechenden IODD (IO Device Description) zu entnehmen.
Die Einstellparameter der IODD finden Sie in Kapitel Anhang / Annex: IODD
Einstellparameter / IODD Setting Parameters.
Die IODD finden Sie zum Download unter: https://ioddfinder.io-link.com und/oder
auf der HYDAC Homepage unter: www.hydac.com
Bei Eingabe der Materialnummer (9xxxxx) im Suchfeld erscheint das entsprechende ZIP-
file.
Das Zip-file enthält zusätzlich eine pdf-Datei mit einer IODD-Beschreibung.
12.3 Parametrierung im SIO Mode
Wird IO-Link nicht genutzt, so arbeitet der ETS 3000 IO-Link als Temperaturschalter mit
2 Schaltausgängen oder 1 Schaltausgang und 1 Analogausgang.
Er kann mittels der integrierten Bedienknöpfe (Menüführung siehe Kapitel 15
Grundeinstellungen), mit dem HYDAC Programmiergerät HPG P1-000 oder dem HYDAC
Programmieradapter ZBE P1-000 flexibel an die jeweilige Applikation angepasst werden.
bit offset
7
6
5
4
3
2
1
0
subindex
3
2
1
element
bit
5
4
3
2
1
0
HINWEIS:
Ein direkter Zugriff über die Subindex-Nummer wird nicht unterstützt.

12 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D

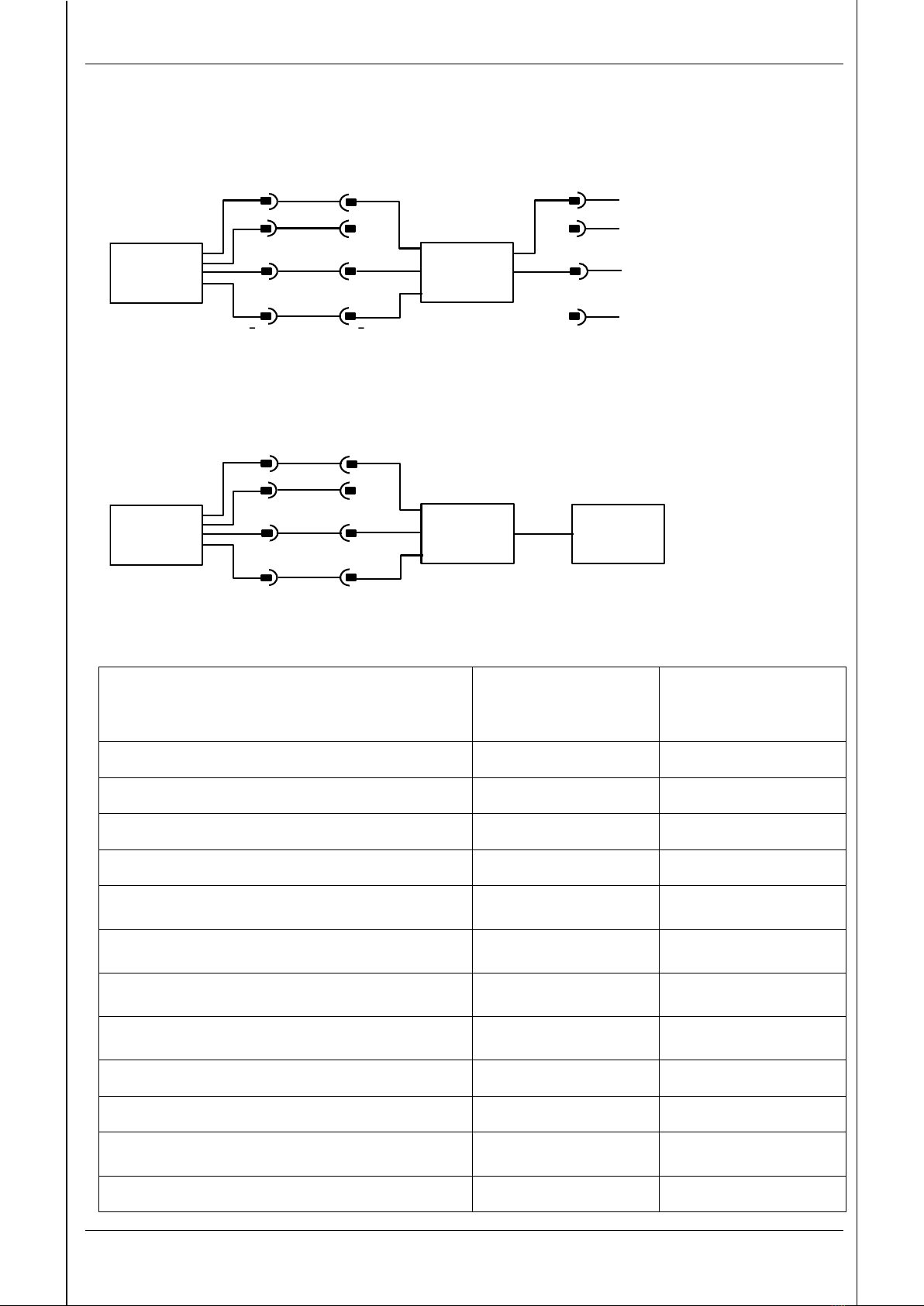

12.4 Parametrierung mit HYDAC Programmiergerät HPG P1-000
(Anschluss mit Standardkabel)
Device
1
HPG P1
2
3
4
5
1
2
3
4
5
+Ub
0 V
1
2
3
4
+Ub
0 V
Q1 / C
12.5 Parametrierung mit HYDAC Programmieradapter ZBE P1-000
(Anschluss mit Standardkabel)
Device
1
ZBE P1
2
3
4
5
1
2
3
4
5
L+
L-
USB
Q2 / QA
PC
Q1 / C
13 Darstellung der Digitalanzeige
Bezeichnung
Darstellung
7-Segment-
Anzeige
Darstellung ASCII
Schaltpunkt, Ausgang 1
SP 1
SP1
Rückschaltpunkt, Ausgang 1
RP 1
RP1
Schaltpunkt, Ausgang 2
SP2
SP2
Rückschaltpunkt, Ausgang 2
RP2
RP2
Temperaturfenster oberer Wert,
Ausgang 1
FX 1
FH1
Temperaturfenster unterer Wert,
Ausgang 1
FL 1
FL1
Temperaturfenster oberer Wert,
Ausgang 2
FX2
FH2
Temperaturfenster unterer Wert,
Ausgang 2
FL2
FL2
Erweiterte Funktionen
EF
EF
Rücksetzen
RES
RES
Schaltverzögerungszeit,
Ausgang 1
DS 1
dS1
Schaltverzögerungszeit, Ausgang 2
DS2
dS2

ETS 3000 IO-Link 13
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Bezeichnung
Darstellung
7-Segment-
Anzeige
Darstellung ASCII
Rückschaltverzögerungszeit,
Ausgang 1
DR 1
dR1
Rückschaltverzögerungszeit,
Ausgang 2
DR2
dR2
Ausgang 1
OV 1
Ou1
Ausgang 2
OV2
Ou2
Stromausgang
I
I
Spannungsausgang
V
U
Schließer bei Fensterfunktion
FNO
FNO
Öffner bei Fensterfunktion
FNC
FNC
Einheitenumschaltung
VN I
Uni
Einheit °C
E
°C
Einheit °F
F
°F
Max-Wert
X I
HI
Min-Wert
LO
LO
Fehleranzeige
ERR
ERR
Zurückgesetzt
---
---
Ja
YES
Yes
Nein
NO
No
Reset Min-/Max-Wert
RS.XL
rS.HL
Programmiersperre
PR6
PrG
Tasten verriegelt
LOC
Loc
Tasten entriegelt
FREE
Free
Version
YES
Ver

14 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
HINWEIS:
Übersteigt die aktuelle Temperatur die Nenntemperatur des Gerätes oder
unterschreitet die aktuelle Temperatur den niedrigsten Temperaturwert, so
können diese nicht mehr angezeigt werden.
In der Anzeige blinkt die Nenntemperatur bzw. der kleinste Temperaturwert.
Als Folge blinkt bei Anwählen des Menüpunktes „Max-Wert“(Hi) der hier
gespeicherte Messwert der höchsten gemessenen Temperatur, entspre-
chend blinkt bei Anwählen des Menüpunktes „Min-Wert“ (Lo) der hier
gespeicherte Messwert der niedrigsten gemessenen Temperatur, bis ein
„Reset Min-/Max-Wert“ (RS.HL) bzw. „Rücksetzen“ (rES) erfolgt.
14 Ausgangsverhalten
14.1 Schaltausgänge
Der ETS 3000 IO-Link verfügt über 2 Schaltausgänge, deren Schaltverhalten (Window-
Mode oder Two-Point-Mode) parametriert werden können.
Ergänzend zu der IO-Link Smart Sensor Profile Specification kann bei HYDAC IO-Link
Sensoren eine Schalt- und Rückschaltverzögerung parametriert werden.
ACHTUNG
Bei Über- bzw. Unterschreiten des Messbereichs erfolgt eine Limitierung
auf die jeweilige Messbereichsober- bzw. Untergrenze.
VORSICHT !
14.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP)
Zu jedem Schaltausgang kann ein Schaltpunkt und ein Rückschaltpunkt eingestellt
werden. Der jeweilige Ausgang schaltet, wenn der eingestellte Schaltpunkt erreicht wurde
und schaltet zurück, wenn der Rückschaltpunkt unterschritten wurde.
Beispiel für Schaltpunkt 1 (Öffner- und Schließerfunktion):
Abkürzungen: "SP1", "SP2"= Schaltpunkt 1 bzw. 2
"RP1", "RP2"= Rückschaltpunkt 1 bzw. 2
HINWEIS:
Eine Einstellung des Schaltpunktes (SP) ist nur möglich, wenn er
oberhalb des zugehörigen Rückschaltpunktes (RP) liegt.
Temperatur

ETS 3000 IO-Link 15
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Lo.1
Hi.1 plus 1% FS
Lo.1 minus 1% FS
P
t
Sicherheitszone
Sicherheitszone
Ein
Aus
Aus
Ein
Ein
Aus
Rückschaltwert
Schaltwert
Rückschaltwert
Schaltwert
hi.1
14.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc)
Die Fensterfunktion ermöglicht es, einen Bereich zu überwachen. Zu jedem Schalt-
ausgang können jeweils ein oberer und ein unterer Schaltwert eingegeben werden, die
den Bereich bestimmen.
Der jeweilige Ausgang schaltet, wenn die Temperatur in diesen Bereich eintritt. Bei
Verlassen des Bereiches, d.h. wenn der Rückschaltwert über- bzw. unterschritten wird,
schaltet der Ausgang zurück.
Der untere Rückschaltwert liegt knapp unter dem unteren Schaltwert. Der obere
Rückschaltwert liegt knapp über dem oberen Schaltwert. Der Bereich zwischen Schalt-
und Rückschaltwert bildet eine Sicherheitszone, die verhindert, dass unerwünschte
Schaltvorgänge erfolgen.
Beispiel für Schaltausgang 1 (Öffner- und Schließerfunktion):
Abkürzungen: "FH 1", "FH 2" = High level 1 bzw. 2 = oberer Schaltwert 1 bzw. 2
"FL 1“, "FL 2" = Low level 1 bzw. 2 = unterer Schaltwert 1 bzw. 2
"FNO" = Schließer bei Fensterfunktion
"FNC" = Öffner bei Fensterfunktion
HINWEISE:
Eine Einstellung des oberen Schaltwertes (FH) ist nur möglich, wenn er
oberhalb des zugehörigen unteren Schaltwertes (FL) liegt.
Die Fensterfunktion arbeitet nur dann ordnungsgemäß (Ein- und Ausschalten),
wenn alle Schaltwerte (inklusive Sicherheitszone) größer als 0 °C + Offsetwert
und kleiner als die Messbereichsobergrenze + Offsetwert liegen.
T
FH 1 plus 0,4 % FS
FL 1 minus 0,4 % FS
Schließerfunktion
Öffnerfunktion
Ein
Aus
FNO
FNC
FH 1
FL 1

16 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
14.2 Einstellbereiche für die Schaltausgänge
Messbereich
Untere
Grenze von
RP / FL
Obere
Grenze von
SP / FH
Mindestabstand
zw. RP und SP
bzw. FL und FH
Schrittweite*
Integrierter Sensor
-25 .. +100 °C
-23,8 °C
100,0 °C
1,2 °C
0,2 °C
-13 .. + 212 °F
-11 °F
212 °F
2 °F
1 °F
Externer Sensor
-30 .. +150 °C
-28,0 °C
150,0 °C
2,0 °C
0,5 °C
-22 .. + 302 °F
-19 °F
302 °F
3 °F
1 °F
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
14.3 Analogausgang
Der Universalausgang „ou2“ lässt sich auf 4 .. 20 mA oder 0 .. 10 V (entspricht Mess-
bereich) einstellen.
HINWEIS:
Wird der Sensor an einem IO-Link-Master betrieben und Pin 2 als
Analogausgang verwendet, dann darf dieser nicht mit dem IO-Link
Master verbunden werden, da dieser keine Analogsignale unterstützt.

ETS 3000 IO-Link 17
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
15 Grundeinstellungen
Zur Anpassung an die jeweilige Applikation kann das Verhalten des ETS 3000 über
mehrere Grundeinstellungen verändert werden. Diese sind zu einem Menü
zusammengefasst.
15.1 Hauptmenü
Der Bereich wird nicht
angezeigt, wenn in „Erweiterte
Funktionen“ unter „ou2“ „i“ oder
„u“ eingestellt ist.

18 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
15.2 Erweiterte Funktionen
Der Bereich wird nicht angezeigt,
wenn in „Erweiterte Funktionen“
unter „ou2“ „i“ oder „u“ eingestellt
ist.

ETS 3000 IO-Link 19
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
15.3 Ändern der Grundeinstellungen
HINWEIS:
Erfolgt ca. 60 Sekunden lang keine Tastenbetätigung wird das Menü
automatisch beendet, ohne dass eventuelle Änderungen wirksam
werden.
16 Rücksetzen der Spitzenwerte
Die Spitzenwerte der Temperatur können zurückgesetzt werden.
In den Erweiterten Funktionen die Taste "" betätigen bis der Menüpunkt „rSHL“
erscheint.
"mode" -Taste betätigen.
Mit "" auf „YES“ setzen und mit der "mode"-Taste quittieren. Nun werden die
Min/Max-Werte zurückgesetzt.

20 ETS 3000 IO-Link
Stand: 13.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
17 Programmierfreigabe
17.1 Allgemeines
Das Gerät verfügt über eine Programmierfreigabe, die erteilt sein muss, um Einstellungen
zu ändern.
Die Programmierfreigabe kann während des Betriebes gesetzt bzw. aufgehoben werden.
Sie bietet Schutz vor unbeabsichtigten Änderungen.
17.2 Ändern der Programmierfreigabe
In den Erweiterten Funktionen die Taste "" betätigen bis der Menüpunkt „PRG“
erscheint.
"mode" -Taste betätigen.
Hier kann zwischen Programmierung frei „FREE“ und Programmierung gesperrt „Loc“
entschieden werden mit "" bzw. ““ erfolgt der Wechsel zwischen den Möglich-
keiten.
Einstellung mit der "mode"-Taste quittieren.
18 Fehlermeldungen
Wird ein Fehler erkannt, so erscheint eine entsprechende Fehlermeldung, die mit einem
beliebigen Tastendruck quittiert werden muss.
Mögliche Fehlermeldungen sind:
E.10 Bei den abgespeicherten Einstellungen wurde ein Datenfehler erkannt.
Mögliche Ursachen sind starke elektromagnetische Störungen oder ein
Bauteildefekt.
Abhilfe: „Mode“ drücken und „RES“ mit „Yes“ bestätigen. Es erfolgt die
Wiederherstellung aller einstellbaren Parameter auf den Zustand bei
Auslieferung des Gerätes sowie das Löschen der Min- und Max-Werte.
Beginnen Sie erneut mit der Dateneingabe.
E.12 Bei den abgespeicherten Kalibrierdaten wurde ein Fehler erkannt. Mögliche
Ursachen sind starke elektromagnetische Störungen oder ein Bauteildefekt.
Abhilfe: Gerät von der Versorgungsspannung trennen und wieder verbinden. Steht der
Fehler weiter an, muss das Gerät zur Neukalibrierung oder Reparatur ins
Werk zurück.
E.21 Es wurde ein Kommunikationsfehler innerhalb des Gerätes erkannt. Mögliche
Ursachen sind starke elektromagnetische Störungen oder ein Bauteildefekt.
Abhilfe: „Mode“ drücken. Steht der Fehler weiter an, das Gerät von der Versorgungs-
spannung trennen und wieder verbinden. Steht der Fehler weiter an, setzen
Sie sich bitte mit unserer Service-Abteilung in Verbindung.
HINWEIS:
Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern
oder störenden Elektro- oder Elektronikgeräten ist möglichst zu
vermeiden
Bei Verwendung von geschirmten Kabeln mögliche Masseschleifen /
Potentialverschleppungen vermeiden.
