HYDACELECTRONIC EDS 820 User manual
















Bedienungsanleitung
(Originalanleitung)
Operating Manual
(Translation of original
instructions)
Elektronischer
Druckschalter
Electronic Pressure
Switch
EDS 820
Mit IO-Link-Schnittstelle und
LED-Anzeige
With IO-Link Interface and
LED display
Mat –Nr. 669916 / Stand: 21.04.2020 D / E

2 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
Inhalt
1 Sicherheitshinweis................................................................................5
2 Haftungsausschluss..............................................................................5
3 Gewährleistung......................................................................................5
4 Sicherheit ...............................................................................................5
4.1 Symbole und Hinweise .....................................................................................5
4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch ...................6
4.3 Verpflichtung des Betreibers vor der Inbetriebnahme.......................................6
4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten ..........................6
4.5 Organisatorische Maßnahmen..........................................................................7
5 Funktionen .............................................................................................7
6 Montage..................................................................................................7
6.1 Allgemeine Montagehinweise ...........................................................................7
6.2 Zusätzliche Montagehinweise...........................................................................8
7 Anschlussbelegung...............................................................................8
8 Status LEDs............................................................................................9
9 Betriebsarten..........................................................................................9
9.1 SIO-Mode .........................................................................................................9
9.2 SDCI-Mode .......................................................................................................9
10 Parametrierung ....................................................................................10
10.1 Parametrierung im SDCI-Mode.......................................................................10
10.2 Parametrierung im SIO-Mode .........................................................................11
10.3 Parametrierung mit HPG P1-000 ....................................................................11
10.4 Parametrierung mit ZBE P1-000.....................................................................11

EDS 820 IO-Link 3
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
11 Ausgangsverhalten .............................................................................11
11.1 Schaltausgänge ..............................................................................................11
11.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP)..................................12
11.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc) .....................12
11.2 Einstellbereiche für die Schaltausgänge.........................................................14
12 Technische Daten................................................................................15
13 Typenschlüssel....................................................................................17
14 Abmessungen......................................................................................18
15 Elektrisches Zubehör..........................................................................19
16 Abkürzungsverzeichnis ......................................................................20
17 Kontakt .................................................................................................21
18 Anhang / Annex: IODD Einstellparameter / IODD Setting
Parameters ........................................................................................... 22

4 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
Vorwort
Für Sie, den Benutzer unseres Produktes, haben wir in dieser Dokumentation die
wichtigsten Hinweise zum Bedienen und Warten zusammengestellt.
Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine bestimmungs-
gemäßen Einsatzmöglichkeiten optimal zu nutzen.
Diese Dokumentation muss ständig am Einsatzort verfügbar sein.
Bitte beachten Sie, dass die in dieser Dokumentation gemachten Angaben der
Gerätetechnik dem Zeitpunkt der Literaturerstellung entsprechen. Abweichungen
bei technischen Angaben, Abbildungen und Maßen sind deshalb möglich.
Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben weitere
Anregungen und Hinweise, so wenden Sie sich bitte an:
HYDAC ELECTRONIC GMBH
Technische Dokumentation
Hauptstraße 27
66128 Saarbrücken
-Deutschland-
Tel: [phone] / 509-01
Fax: [phone]
E-Mail: [e-mail]
Die Redaktion freut sich über Ihre Mitarbeit.
„Aus der Praxis für die Praxis“
-------------------------------------------------------------------------------------------------
Diese Bedienungsanleitung, einschließlich der darin enthaltenen Abbildungen, ist
urheberrechtlich geschützt. Drittanwendungen dieser Bedienungsanleitung, welche
von den urheberrechtlichen Bestimmungen abweichen, sind verboten. Die
Reproduktion, Übersetzung sowie die elektronische und fotografische Archivierung
und Veränderung bedarf der schriftlichen Genehmigung durch den Hersteller. Ein
Verstoß kann rechtliche Schritte gegen den Zuwiderhandelnden nach sich ziehen.

EDS 820 IO-Link 5
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
1 Sicherheitshinweis
Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des
mitgelieferten Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die
Bedienanleitung und stellen Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist.
Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder
technischen Angaben kann zu Sach- und/oder Personenschäden führen.
2 Haftungsausschluss
Diese Bedienungsanleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist
dennoch nicht auszuschließen, dass sich trotz größter Sorgfalt Fehler eingeschlichen
haben könnten. Haben Sie bitte deshalb Verständnis dafür, dass wir, soweit sich nach-
stehend nichts anderes ergibt, unsere Gewährleistung und Haftung - gleich aus welchen
Rechtsgründen - für die Angaben in dieser Bedienungsanleitung ausschließen.
Insbesondere haften wir nicht für entgangenen Gewinn oder sonstige Vermögens-
schäden. Dieser Haftungsausschluss gilt nicht bei Vorsatz und grober Fahrlässigkeit. Er
gilt ferner nicht für Mängel, die arglistig verschwiegen wurden oder deren Abwesenheit
garantiert wurde, sowie bei schuldhafter Verletzung von Leben, Körper und Gesundheit.
Sofern wir fahrlässig eine vertragswesentliche Pflicht verletzen, ist unsere Haftung auf
den vorhersehbaren Schaden begrenzt. Ansprüche aus Produkthaftung bleiben
unberührt.
Im Falle der Übersetzung ist der Text der deutschen Originalbedienungsanleitung der
allein gültige.
3 Gewährleistung
Grundsätzlich gelten die „Allgemeinen Geschäftsbedingungen“ der Firma HYDAC
ELECTRONIC GMBH. Diese stehen dem Betreiber spätestens mit der Auftrags-
bestätigung bzw. mit dem Vertragsabschluss zur Verfügung.
Sie finden diese auch unter www.hydac.com Allgemeine Geschäftsbedingungen
(AGB).
4 Sicherheit
4.1 Symbole und Hinweise
Das Symbol bedeutet, dass Tod, ein schwerer Personen- oder ein
erheblicher Sachschaden eintreten können, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG !
Das Symbol bedeutet, dass ein leichter Personen- oder Sachschaden
eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht
getroffen werden.
VORSICHT !

6 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
Das Symbol bezeichnet wichtige Informationen bzw. Merkmale und
Anwendungstipps des verwendeten Produkts.
Das Symbol bedeutet, dass entsprechende ESD-Schutzmaßnahmen
nach DIN EN 100 015-1 zu beachten sind.
(Herbeiführen eines Potentialausgleichs zwischen Körper und Geräte-
masse sowie Gehäusemasse über einen hochohmigen Widerstand (ca.
1 MOhm) z.B. mit einem handelsüblichen ESD-Armband.)
4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch
Mängel- und Haftungsansprüche – gleich aus welchem Rechtsgrund – bestehen ins-
besondere nicht bei fehlerhafter oder unsachgemäßer Installation, Inbetriebnahme,
Verwendung, Behandlung, Lagerung, Wartung, Reparatur, Einsatz ungeeigneter
Betriebsmittel oder sonstiger nicht vom Hersteller zu verantwortenden Umständen.
Für die Bestimmung der Schnittstellen zum Einbau in eine Anlage, den Einbau, die
Verwendung und die Funktionalität des Produkts in dieser Anlage übernimmt der
Hersteller keine Verantwortung.
Falls Sie Fragen bezüglich der technischen Daten oder Eignung für Ihre Anwendungen
haben, wenden Sie sich bitte an unseren technischen Vertrieb. Die Druckschalter der
Serie EDS 820 IO-Link werden einzeln auf rechnergesteuerten Prüfplätzen abgeglichen
und einem Endtest unterzogen. Sie sind wartungsfrei und sollten beim Einsatz innerhalb
der Spezifikationen (siehe Technische Daten) einwandfrei arbeiten. Falls trotzdem Fehler
auftreten, wenden Sie sich bitte an den HYDAC-Service. Fremdeingriffe in das Gerät
führen zum Erlöschen jeglicher Gewährleistungsansprüche.
4.3 Verpflichtung des Betreibers vor der Inbetriebnahme
Gemäß der EG-Maschinenrichtlinie entspricht das Mess-System einer Komponente für
den Einbau in eine Anlage/Maschine. Des Weiteren wurde die Konformität des Mess-
Systems hinsichtlich der EMV-Richtlinie geprüft.
Die Inbetriebnahme des Mess-Systems ist deshalb erst dann erlaubt, wenn festgestellt
wurde, dass die Anlage/Maschine, in die das Mess-System eingebaut werden soll, den
Bestimmungen der EG-Maschinenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten
Normen, Europanormen oder den entsprechenden nationalen Normen entspricht.
4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten
Alle Arbeiten am Mess-System dürfen nur von qualifiziertem Fachpersonal durch-
geführt werden.
Qualifiziertes Personal sind Personen, die auf Grund ihrer Ausbildung, Erfahrung und
Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen,
Unfallverhütungsvorschriften und Betriebsverhältnisse, von dem für die Sicherheit der
Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten
auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können.
Zur Definition von „Qualifiziertem Personal“ sind zusätzlich die Normen VDE 0105-100
und IEC 364 einzusehen (Bezugsquellen z.B. Beuth Verlag GmbH, VDE-Verlag
GmbH).

EDS 820 IO-Link 7
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
Klare Regelung der Verantwortlichkeiten für die Montage, Installation, Inbetriebnahme
und Bedienung sind festzulegen. Es besteht Beaufsichtigungspflicht bei zu
schulendem oder anzulernendem Personal!
4.5 Organisatorische Maßnahmen
Diese Bedienungsanleitung muss ständig am Einsatzort des Mess-Systems griffbereit
aufbewahrt werden.
Ergänzend zur Bedienungsanleitung sind allgemeingültige gesetzliche und sonstige
verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und
müssen vermittelt werden.
Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen und
Erfordernisse müssen beachtet und vermittelt werden.
Der Betreiber hat die Verpflichtung, auf betriebliche Besonderheiten und Anforde-
rungen an das Personal hinzuweisen.
Das mit Tätigkeiten am Mess-System beauftragte Personal muss vor Arbeitsbeginn
die Bedienungsanleitung, insbesondere das Kapitel 4 Sicherheit, gelesen und
verstanden haben.
Das Typenschild, eventuell aufgeklebte Verbots- bzw. Hinweisschilder auf dem Mess-
System müssen stets in lesbarem Zustand erhalten werden.
Reparaturen dürfen nur vom Hersteller, oder einer vom Hersteller autorisierten Stelle
bzw. Person vorgenommen werden.
5 Funktionen
Je nach Ausführung bietet das Gerät folgende Funktionen:
Parametrierung sowie Erfassung der Messwerte und Schaltpunkte per IO-Link-
Schnittstelle
Unterstützt IO-Link-Spezifikation V1.1 und V1.0
Unterstützt SIO-Modus
Anzeige der Schaltzustände im SIO-Modus
Modusanzeige (SIO oder SDCI)
Anpassung an die jeweilige Applikation durch spezifische Parametereinstellung
Schaltausgänge mit parametrierbaren Verzögerungszeiten
Schalten der Schaltausgänge entsprechend dem Druck und den eingestellten
Schaltparametern
Speichern des maximal gemessenen Messwertes
Bereitstellung von Diagnoseinformationen
6 Montage
6.1 Allgemeine Montagehinweise
Der Druckschalter kann über den Gewindeanschluss direkt an der Hydraulikanlage
montiert werden. Um in kritischen Anwendungsfällen (z.B. starke Vibrationen oder
Schläge) einer mechanischen Zerstörung vorzubeugen, empfehlen wir das Gerät mittels
einer Schelle mit Elastomereinsatz zu befestigen, sowie den Hydraulikanschluss über
eine Minimess-Leitung zu entkoppeln.

8 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
Die empfohlene Einbaulage
für hydraulische Anwendungen ist senkrecht mit dem Druckanschluss nach oben,
für pneumatische Anwendungen senkrecht mit dem Druckanschluss nach unten.
Der elektrische Anschluss sollte von einem Fachmann nach den jeweiligen Landes-
vorschriften durchgeführt werden (VDE 0100 in Deutschland).
Die Druckschalter der Serie EDS 820 tragen das - Zeichen. Eine Konformitäts-
erklärung ist auf Anfrage erhältlich. Die EMV-Normen: EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3 und EN 61000-6-4 werden erfüllt. Die Forderungen der Normen werden
nur bei ordnungsgemäßer und fachmännischer Erdung des Druckschaltergehäuses
erreicht. Beim Einschrauben in einen Hydraulikblock ist es ausreichend, wenn der Block
über das Hydrauliksystem geerdet ist. Bei einer Schlauchmontage muss das Gehäuse
separat geerdet werden.
6.2 Zusätzliche Montagehinweise
Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer
Störungen reduzieren:
Möglichst kurze Leitungsverbindungen herstellen.
Verbindung mit ungeschirmter Standard-Sensorleitung bis zu einer maximalen
Leitungslänge von 20 m möglich.
Der Kabelschirm ist in Abhängigkeit der Umgebungsbedingungen fachmännisch und
zum Zweck der Störunterdrückung einzusetzen.
Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern oder störenden
Elektro- oder Elektronikgeräten ist möglichst zu vermeiden.

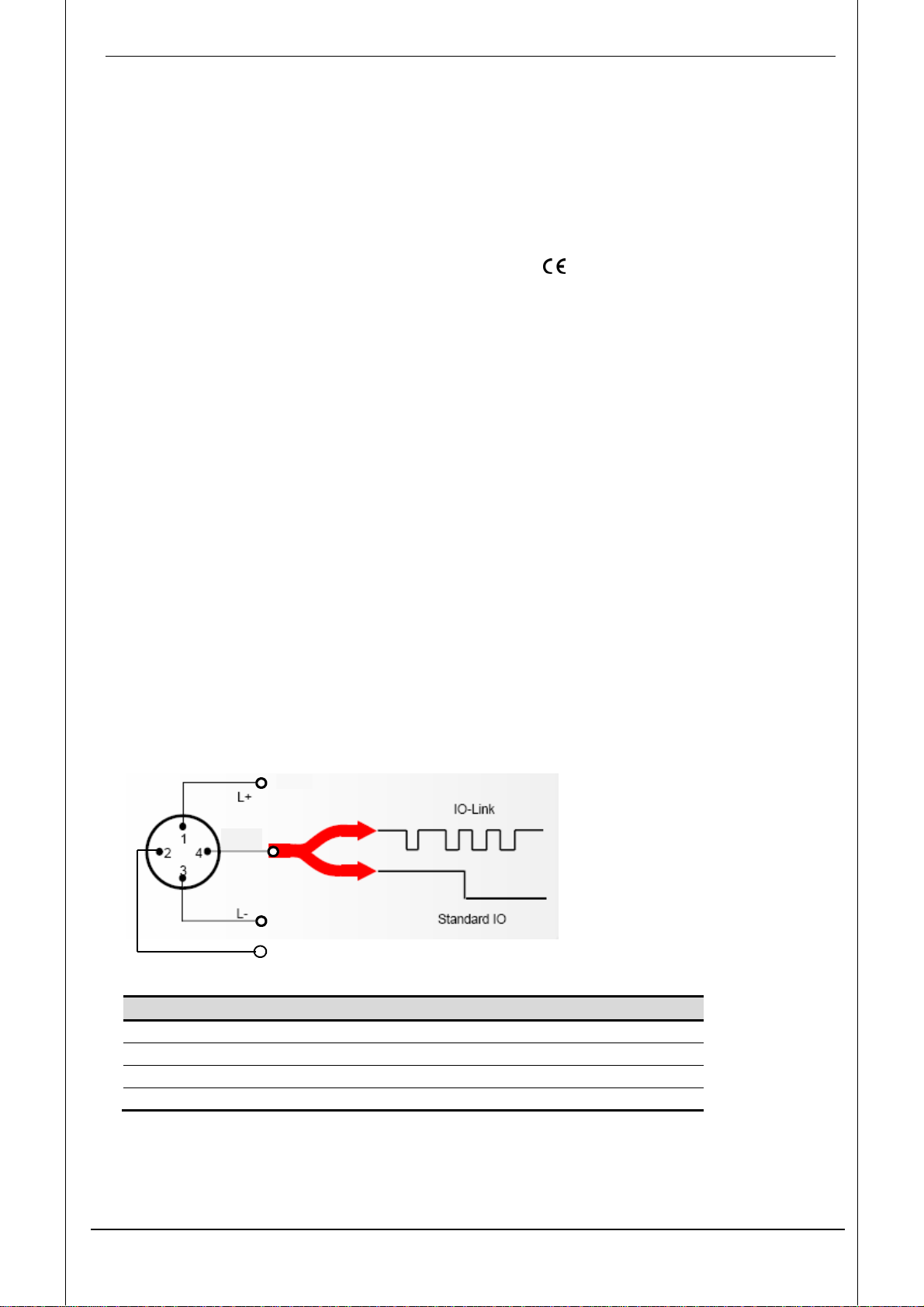

7 Anschlussbelegung
M12x1, 4-polig
Pin Signal Bezeichnung
1 L+ +UB
2 Q2 Schaltausgang (SP2)
3 L- 0 V
4 Q1/C IO-Link Kommunikation / Schaltausgang (SP1)
Q2
Q1/C

EDS 820 IO-Link 9
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
8 Status LEDs
Der Druckschalter verfügt über 3 Status-LEDs am elektrischen Anschluss:
2 LEDs (gelb) für die Schaltzustände von SP1 und SP2 und 1 LED (grün) für den
Betriebszustand
9 Betriebsarten
9.1 SIO-Mode
Nach dem Start befindet sich der Druckschalter im SIO-Mode (Standard IO-Mode). In
diesem Modus hat Pin 4 die Funktion eines Schaltausganges.
Die Modusanzeige (LED Com) ist dauerhaft grün.
9.2 SDCI-Mode
Über einen angeschlossenen IO-Link-Master kann der Druckschalter per Wake-Up-
Signal in den SDCI-Mode (Single-drop digital communication interface for small sensors
and actuators) auch „IO-Link-Modus“ genannt, geschaltet werden. In diesem Modus ist
Pin 4 ein Kommunikations-Pin. Der Master kann mit dem Druckschalter kommunizieren,
um Parameter zu ändern oder Messwerte auszulesen.
Die Modusanzeige (LED Com) blinkt grün.
Im SDCI-Mode findet eine zyklische Übertragung der Prozessdaten zu dem
angeschlossenen IO-Link-Master über den Kommunikations-Pin 4 statt.
Der EDS 820 liefert eine Prozessdatenbreite von 2 Byte. Für den eigentlichen Messwert
(„PDV“ = „Process Data Value“) werden 14 Bit verwendet.
2 weitere Bits fungieren als Schaltbits („BDC“ = „Binary Digital Channel“), die wie
physische Transistorschalter parametriert werden können (siehe hierzu Kapitel 10
Parametrierung).
Die Prozess-Bits sind in einem Datenwort gemäß Tabelle 1 angeordnet. Um den
physikalischen Druckwert zur Weiterverarbeitung in der Steuerung zu erhalten, muss also
zunächst eine Bit-Schiebeoperation (Shift Right 2) durchgeführt werden.
LED 1
(Q 1)
Gelb Schaltausgang 1 aktiv (High)
LED 2
(Q 2)
Gelb Schaltausgang 2 aktiv (High)
LED 3
(Com)
Grün
dauerhaft
Schalter im SIO-Modus
Grün
blinkend
Schalter im SDCI-Modus
Q 2 Q 1
Com
M12x1
Stecker

10 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
Tabelle 1 - IO-Link Prozessdatenstruktur, Anordnung der PDV und BDC Bit
Octet 0 Octet 1
bit offset 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
subindex Messwert (PDV-Process Data Value) BDC2 BDC1
element
bi
t
13 12 11 10 9 8 7 6 5 4 3 2 1 0
10 Parametrierung
10.1 Parametrierung im SDCI-Mode
Der Drucksensor kann im SDCI-Mode über die IO-Link-Schnittstelle mit jedem IO-Link-
fähigen Master-Konfigurationstool (gemäß IO-Spezifikation V1.1) parametriert werden.
Die IO-Link-Spezifikation V1.0 wird ebenfalls unterstützt.
Wird der eingelesene Parametersatz vom Gerät nicht akzeptiert, empfehlen wir den Para-
metersatz auf Plausibilität zu überprüfen.
Detaillierte Informationen zu IO-Link-Geräteparametern, Werkseinstellungen, Prozess-
und Diagnosedaten, unterstützte Standard Systembefehle sowie zusätzliche HYDAC
gerätespezifische Systembefehle für die verschiedenen Produktausführungen (Material-
nummern) sind der entsprechenden IODD (IO Device Description) zu entnehmen.
Die Einstellparameter der IODD finden Sie in Kapitel 18 Anhang / Annex: IODD
Einstellparameter / IODD Setting Parameters.
Die komplette IODD steht zum Download auf unserer Homepage zur Verfügung:
(http://www.hydac.com/de-de/produkte/sensorik/show/Material/index.html)
ProdukteSensorikProduktsuche
Bei Eingabe der Materialnummer (9xxxxx) erscheint das entsprechende ZIP-file
Als weitere Datenquelle für IODDs kann zudem der IODD finder verwendet werden:
(https://ioddfinder.io-
link.com/#/productvariants?vendorName=%22HYDAC%20ELECTRONIC%20GmbH%22)
Die Schaltbits BDC1 und BDC2 sowie die physischen Schaltausgänge SP1 und
SP2 sind intern miteinander gekoppelt. Änderungen an den BDCs wirken sich
automatisch auf die SPs aus und umgekehrt. Wenn die IO-Link-Block-para-
metrierung verwendet wird, sollten Änderungen an der Schalteinstellung
unbedingt an beiden Ausgangsvariablen (BDC und SP) gleichermaßen vorge-
nommen werden. Siehe hierzu Kapitel 18 Anhang / Annex: IODD
Einstellparameter / IODD Setting Parameters (Hinweise „modifies other
variables“).

EDS 820 IO-Link 11
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
10.2 Parametrierung im SIO-Mode
Wird IO-Link nicht genutzt, so arbeitet der EDS 820 IO-Link als Druckschalter mit 2
Schaltausgängen.
Er kann mit dem HYDAC Programmiergerät HPG P1-000 oder dem HYDAC Program-
mieradapter ZBE P1-000 flexibel an die jeweilige Applikation angepasst werden.
10.3 Parametrierung mit HPG P1-000
(Anschluss mit Standardkabel)
Device
1
HPG P1
2
3
4
5
1
2
3
4
5
+Ub
0 V
1
2
3
4
+Ub
0 V
Q1 / C
10.4 Parametrierung mit ZBE P1-000
(Anschluss mit Standardkabel)
Device
1
ZBE P1
2
3
4
5
1
2
3
4
5
L+
L- USB
Q2
PC
Q1 / C
11 Ausgangsverhalten
11.1 Schaltausgänge
Der EDS 820 IO-Link verfügt über 2 Schaltausgänge, deren Schaltverhalten (Window
mode oder Twopoint mode) parametriert werden kann.
HINWEIS:
Wird der Sensor am Class-B-Port eines IO-Link-Master betrieben, darf der Pin 2 des
Sensors nicht zu Pin 2 des Masters durchverbunden sein, da dieser hier eine
Stromquelle für Geräte mit erhöhtem Strombedarf bzw. für Aktoren darstellt und mit
dem zweiten Schaltausgang des EDS 820 kollidieren würde.
Ergänzend zu der IO-Link Smart Sensor Profile Specification kann bei HYDAC IO-Link-
Sensoren eine Schalt- und Rückschaltverzögerung parametriert werden.

12 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
ACHTUNG
Bei Über- bzw. Unterschreiten des Messbereichs erfolgt eine Limitierung auf die
jeweilige Messbereichsober- bzw. Untergrenze.

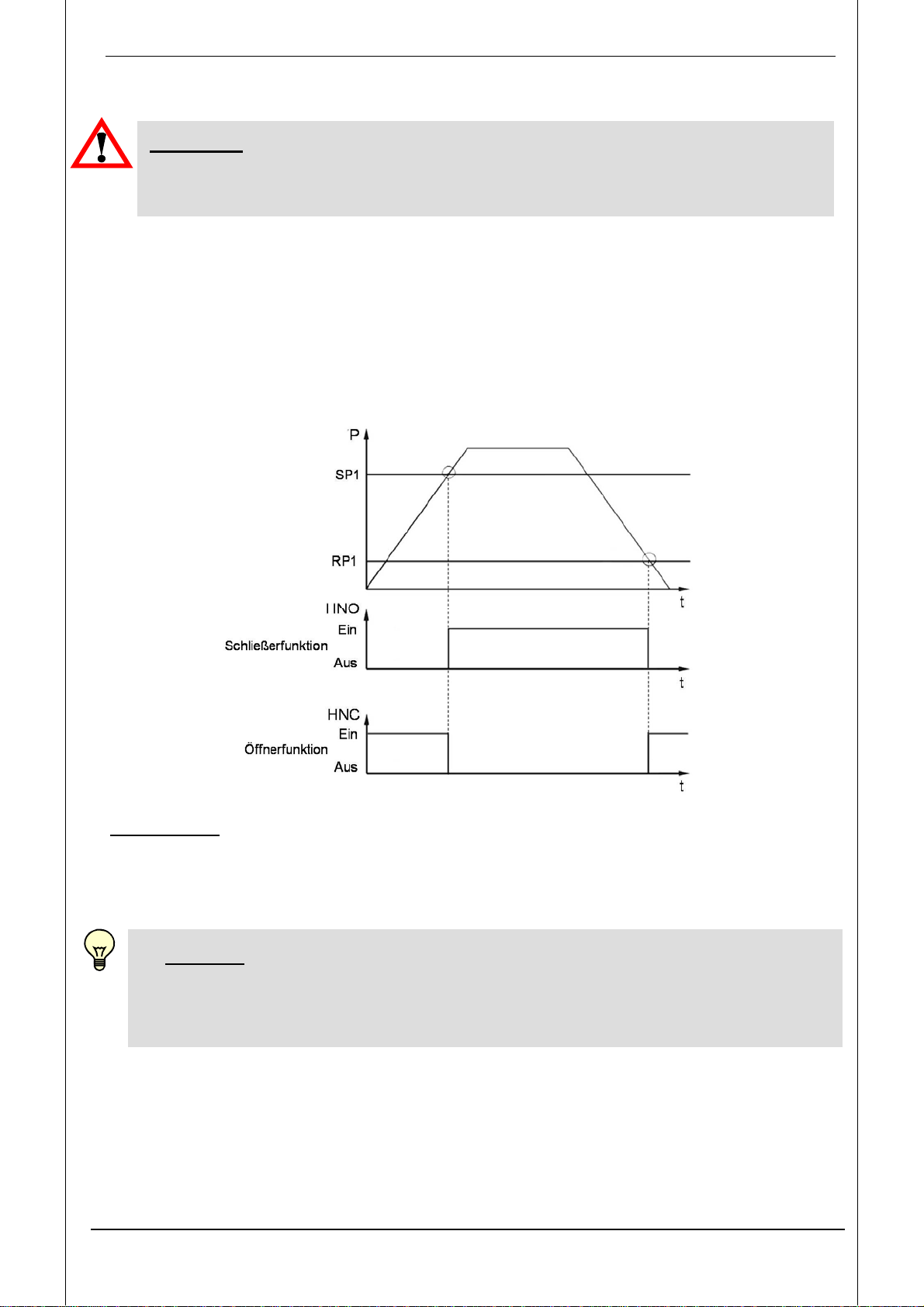

11.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP)
Zu jedem Schaltausgang kann ein Schaltpunkt und ein Rückschaltpunkt eingestellt
werden. Der jeweilige Ausgang schaltet, wenn der eingestellte Schaltpunkt erreicht wurde
und schaltet zurück, wenn der Rückschaltpunkt unterschritten wurde.
Beispiel für Schaltpunkt 1 (Öffner- und Schließerfunktion):
Abkürzungen: "SP1", "SP2" = Schaltpunkt 1 bzw. 2
"RP1", "RP2" = Rückschaltpunkt 1 bzw. 2
"HNO", = Schließer bei Hysteresefunktion
"HNC" = Öffner bei Hysteresefunktion
HINWEIS:
Eine Einstellung des Schaltpunktes (SP) ist nur möglich, wenn er oberhalb des
zugehörigen Rückschaltpunktes (RP) liegt.
11.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc)
Die Fensterfunktion ermöglicht es, einen Bereich zu überwachen. Zu jedem Schalt-
ausgang können jeweils ein oberer und ein unterer Schaltwert eingegeben werden, die
den Bereich bestimmen.

EDS 820 IO-Link 13
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
Der jeweilige Ausgang schaltet, wenn der Druck in diesen Bereich eintritt. Bei Verlassen
des Bereiches, d.h. wenn der Rückschaltwert über- bzw. unterschritten wird, schaltet der
Ausgang zurück.
Der untere Rückschaltwert liegt knapp unter dem unteren Schaltwert. Der obere
Rückschaltwert liegt knapp über dem oberen Schaltwert. Der Bereich zwischen Schalt-
und Rückschaltwert bildet eine Sicherheitszone, die verhindert, dass unerwünschte
Schaltvorgänge erfolgen.
Beispiel für Schaltausgang 1 (Öffner- und Schließerfunktion):
R ü ckschaltwert
Schaltwert
Schaltwert
R ü ckschaltwert
Sicherheitszone
Sicherheitszone
Ein
Aus
FL1 minus 0,4%FS
FL1
FH1
t
P
Ein
Ein
Aus
Aus
Ein
Aus
FNO
FNC
Schlie ß erfunktion
Ö ffnerfunktion
R ü ckschaltwert
Schaltwert
Schaltwert
R ü ckschaltwert
Sicherheitszone
Sicherheitszone
Ein
Aus
FL1
FH1
t
P
Ein
Ein
Aus
Aus
Ein
Aus
FNO
FNC
Schlie ß erfunktion
Ö ffnerfunktion
FH1 plus 0,4%FS
Abkürzungen: "FH1", "FH2"= oberer Schaltwert 1 bzw. 2
"FL1", "FL2" = unterer Schaltwert 1 bzw. 2
"FNO" = Schließer bei Fensterfunktion
"FNC" = Öffner bei Fensterfunktion
HINWEISE:
Eine Einstellung des Schaltpunktes (SP) ist nur möglich, wenn er oberhalb des
zugehörigen Rückschaltpunktes (RP) liegt.
Die Fensterfunktion arbeitet nur dann ordnungsgemäß (Ein- und Ausschalten),
wenn alle Schaltwerte (inklusive Sicherheitszone) größer als 0 bar, und kleiner
als der Nenndruckbereich liegen.

14 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
11.2 Einstellbereiche für die Schaltausgänge
Messbereich Untere
Grenze von
RP / FL
Obere
Grenze von
SP / FH
Mindestabstand
zw. RP und SP
bzw. FL und FH
Schrittweite*
in bar in bar in bar in bar
0 .. 16 0,15 16,00 0,15 0,05
0 .. 25 0,25 25,00 0,25 0,05
0 .. 40 0,4 40,0 0,4 0,1
0 .. 100 1,0 100,0 1,0 0,2
0 .. 250 2,5 250,0 2,5 0,5
0 .. 400 4 400 4 1
0 .. 600 6 600 6 1
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
SP = Schaltpunkt; RP = Rückschaltpunkt; FL = Druckfenster unterer Wert; FH = Druckfenster oberer Wert
Messbereich Untere
Grenze von
RP / FL
Obere
Grenze von
SP / FH
Mindestabstand
zw. RP und SP
bzw. FL und FH
Schrittweite*
in psi in psi in psi in psi
0 .. 500 5 500 5 1
0 .. 1000 10 1000 10 2
0 .. 3000 30 3000 30 5
0 .. 6000 60 6000 60 10
0 .. 9000 90 9000 90 20
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.

EDS 820 IO-Link 15
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
12 Technische Daten
Eingangskenngrößen
Messbereiche bar 16 25 40 60 100 250 400 600
Überlastbereich bar 32 50 80 120 200 500 800 1000
Berstdruck bar 80 100 200 300 500 1250 2000 2000
Messbereiche psi 500 1000 3000 6000 9000
Überlastbereich psi 1160 2900 7250 11600 14500
Berstdruck psi 2900 7250 14500 29000 29000
Mechanischer Anschluss G 1/4 A ISO 1179-2 (außen) (DIN 3852)
9/16-18 UNF 2A (SAE 6) Außengewinde
j
eweils mit 0,5 mm Düse
A
nzugsdrehmomen
t
20 Nm (15 lb-ft)
Medienberührende Teile
A
nschlussstück: Edelstahl
Dichtung: FPM
Ausgangsgrößen
A
usgangssignale Pin 4: IO-Link-Schnittstelle bzw.
frei konfigurierbarer Schaltausgang
Pin 2: frei konfigurierbarer Schaltausgang
Genauigkeit nach DIN 16086,
Grenzpunkteinstellung
±0,5 % FS typ.
±1,0 % FS max.
Reproduzierbarkeit ±0,1 % FS max.
Temperaturdrift
±0,03 % FS / °C max. Nullpunkt
±0,03 % FS / °C max. Spanne
Schaltausgänge PNP Transistorschaltausgänge
Schaltstrom: 250 mA max. je Ausgang (ohmsche Last)
Schaltzyklen: > 100 Millionen
Reaktionszeit < 10 ms
Langzeitdrift ±0,3 % FS typ. / Jahr
Parametrierung Über IO-Link-Schnittstelle, siehe Kap. 10
Umgebungsbedingungen
Kompensierter Temperaturbereich -25 .. +85 °C
[-13 .. +185 °F]
Betriebstemperaturbereich1) -40 .. +85 °C / -25 .. +85 °C
[-40 .. +185 °F / -13 .. +185 °F]
Lagertemperaturbereich -40 .. +100 °C [-40 .. +212 °F]
Mediumstemperaturbereich1) -40 .. +125 °C / -25 .. +125 °C
[-40 .. +257 °F / -13 .. +257 °F]
- Zeichen EN 61000-6-1 / 2 / 3 / 4
Vibrationsbeständigkeit nach
IEC 68-2-6 bei 10 ..500 Hz
25 g
Schockfestigkeit nach
DIN EN 60068-2-27 (11 ms)
50 g
Schutzart nach IEC 60529 IP 67 (M12x1 Stecker, bei Verwendung einer IP 67
Kupplungsdose)
Sonstige Größen
Versorgungsspannung 10 .. 32 V DC
Restwelligkeit Versorgungsspannung 5 %
Stromaufnahme 25 mA mit inaktiven Schaltausgängen
0,275 A mit 1 aktiven Schaltausgang
0,525 A mit 2 aktiven Schaltausgängen
Gewicht 65 g

16 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
IO-Link spezifische Daten:
Features
Block Parameter Yes
Data Storage Yes
Profile Characteristic 0x0001 (Device Profile: Smart Sensor),
0x8000 (Function Class: Device Identification),
0x8001 (Function Class: Binary Data Channel),
0x8002 (Function Class: Process Data
Variables)
Supported Access Locks Parameter
Data Storage
Communication
IO-Link Revision V1.1 / Unterstützung V1.0
Transmission Rate, Baudrate 38,4 kBaud * (COM2)
Minimum Cycle Time 2,5 ms
Prozessdatenbreite 16 Bit
SIO Mode Supported Yes
M-Sequence Capability PREOPERATE = TYPE_0
OPERATE = TYPE_2_2
ISDU supported
* Verbindung mit ungeschirmter Standard-Sensorleitung bis zu einer maximalen Leitungslänge von 20 m
möglich.
Download der IO Device Description (IODD) unter: →Produkte→Sensorik→Produktsuche
http://www.hydac.com/de-de/produkte/sensorik/show/Material/index.html
Bei Eingabe der Materialnummer (9xxxxx) erscheint das entsprechende ZIP-file.
Anm.: Verpolungsschutz der Versorgungsspannung, Überspannungs-, Übersteuerungsschutz,
Lastkurzschlussfestigkeit sind vorhanden.
FS (Full Scale) = bezogen auf den vollen Messbereich
1) - 25 °C mit FPM-Dichtung, - 40 °C auf Anfrage

EDS 820 IO-Link 17
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
13 Typenschlüssel
EDS 82X – F31 - XXXXX – 000
Anschlussart mechanisch
4 = G 1/4 A ISO 1179-2 (DIN 3852) Außengewinde
7 = 9/16-18 UNF 2A (SAE 6) Außengewinde
Ausgang
F31= IO-Link
Druckbereiche
In bar (vierstellig) 0025; 0040; 0060; 0100; 0250; 0400; 0600
In psi (fünfstellig) 00500; 01000; 03000; 06000; 09000
Modifikationsnummer
000= Standard
Optional ist bei Geräten mit anderer Modifikationsnummer die Schaltpunktvoreinstellung
(PRESET) mit (PSXXXX) nach der Modifikationsnummer gekennzeichnet.
Anmerkung:
Bei Geräten mit anderer Modifikationsnummer ist das Typenschild bzw. die mitgelieferte
technische Änderungsbeschreibung zu beachten.

18 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
14 Abmessungen

EDS 820 IO-Link 19
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
15 Elektrisches Zubehör
ZBE 06 (4-pol.)
Kupplungsdose M12x1,
abgewinkelt
Kabeldurchmesser:
2,5 .. 6,5 mm
Material-Nr.: 6006788
ZBE 06-02 (4-pol.)
Kupplungsdose M12x1,
abgewinkelt mit 2 m
Leitung,
Material-Nr.: 6006790
ZBE 06-05 (4-pol.),
Kupplungsdose M12x1,
abgewinkelt mit 5 m
Leitung
Material-Nr.: 6006789
Farbkennung: Pin 1: braun
Pin2:weiß
Pin 3: blau
Pin 4: schwarz
ZBE 06S-03 (4-pol.)
Kupplungsdose M12x1,
gerade mit 3 m Leitung,
geschirmt
Material-Nr.: 6098243
ZBE 06S-05 (4-pol.),
Kupplungsdose M12x1,
gerade mit 5 m Leitung
geschirmt
Material-Nr.: 6143284
ZBE 06S-05 (4-pol.),
Kupplungsdose M12x1,
abgewinkelt mit 5 m
Leitung, geschirmt
Material-Nr.: 6044891
Farbkennung: Pin 1: braun
Pin2:weiß
Pin 3: blau
Pin 4: schwarz

20 EDS 820 IO-Link
Stand: 21.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669916 D
16 Abkürzungsverzeichnis
F
FH Wert-Fenster oberer Wert
FL Wert-Fenster unterer Wert
FNC Fensterfunktion Öffner
FNO Fensterfunktion Schließer
FS Full Scale
H
HNC Hystesefunktion Öffner
HNO Hysteresefunktion Schließer
Hyst Hysterese
I
IODD IO Device Description
ISDU Indexed Service Data Unit
O
OU Ausgangsfunktion
R
RP Rückschaltpunkt
S
SDCI Single-drop digital communication interface
SIO Standard IO-Modus
SP Schaltpunkt
SSC Schaltsignalkanal
