HYDACELECTRONIC HNS 3000 User manual

Bedienungsanleitung
(Originalanleitung)
Operation manual
(Translation of original
instructions)
Niveauschalter
Level switch
HNS 3000
Mit IO-Link Schnittstelle
With IO-Link Interface
Mat –Nr. 669945 / Stand: 02.04.2020 D / E

2 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
Inhaltsverzeichnis
Vorwort...................................................................................................................4
1 Sicherheitshinweis ......................................................................................5
2 Haftungsausschluss....................................................................................5
3 Gewährleistung............................................................................................5
4 Sicherheit .....................................................................................................5
4.1 Symbole und Hinweise............................................................................................5
4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch .........................6
4.3 Verpflichtung des Betreibers vor der Inbetriebnahme .............................................6
4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten.................................6
4.5 Organisatorische Maßnahmen................................................................................7
5 Funktionen des HNS 3000...........................................................................7
6 Montage........................................................................................................8
6.1 Allgemeine Montagehinweise..................................................................................8
6.2 Zusätzliche Montagehinweise .................................................................................9
7 Inbetriebnahme............................................................................................9
8 Bedienelemente des HNS 3000 ................................................................10
9 Betriebsarten..............................................................................................10
9.1 SIO-Mode..............................................................................................................10
9.2 SDCI-Mode ...........................................................................................................11
10 Parametrierung ..........................................................................................12
10.1 Manuelle Parametrierung am Gerät......................................................................12
10.2 Parametrierung mit HYDAC Programmiergerät HPG P1-000 ...............................13
10.3 Parametrierung mit HYDAC Programmieradapter ZBE P1-000............................13
10.4 Parametrierung im SDCI-Mode.............................................................................13
11 Darstellung der Digitalanzeige.................................................................14
12 Ausgangsverhalten ...................................................................................16
12.1 Schaltausgänge ....................................................................................................16
12.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP)..........................................................16

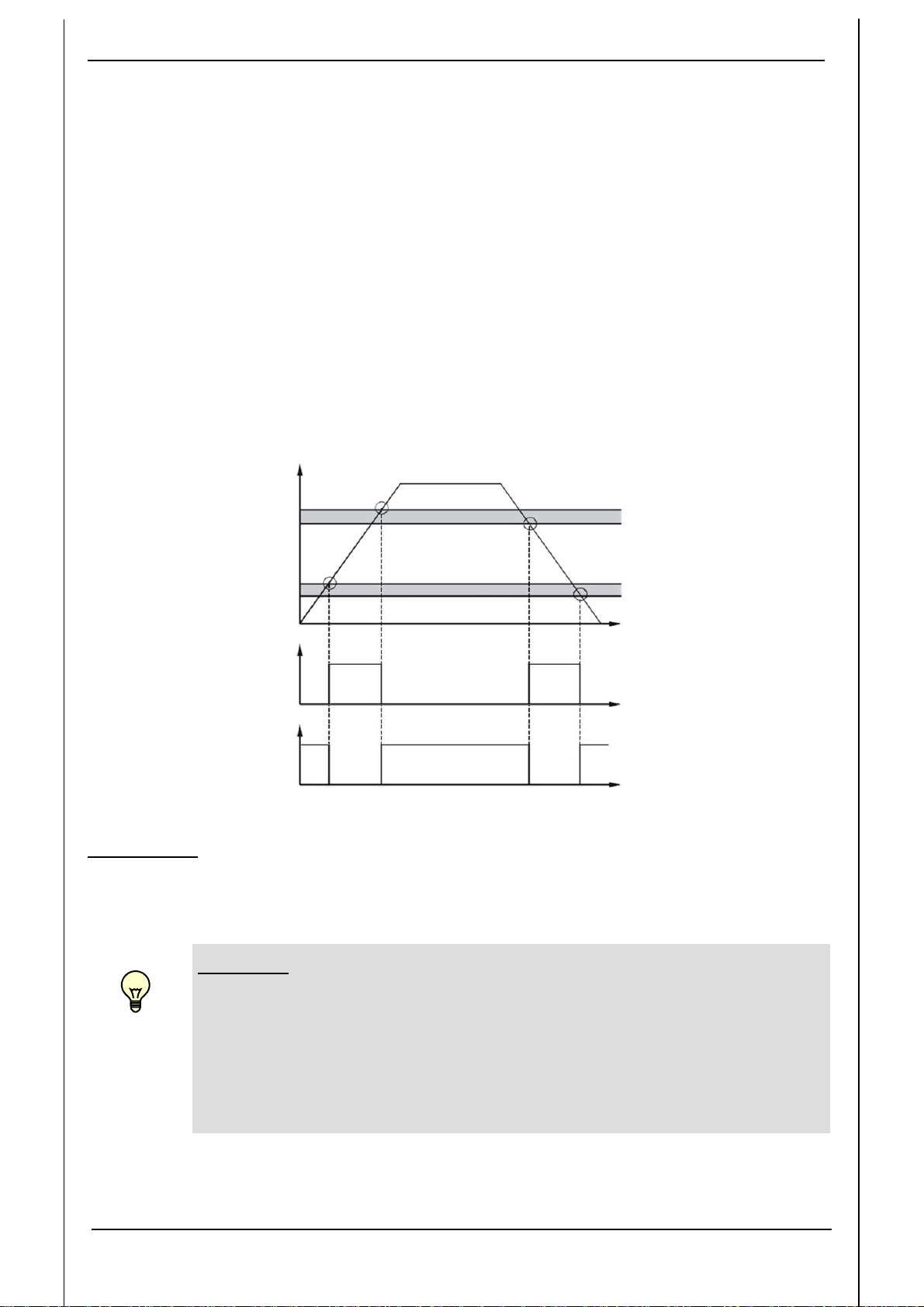

12.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc).............................................17
12.2 Einstellbereiche für die Schaltausgänge ...............................................................18
12.3 Einstellbereiche für den Offset ..............................................................................18
12.4 Analogausgang .....................................................................................................19
13 Grundeinstellungen...................................................................................19

HNS 3000 IO-Link Seite 3
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
13.1 Hauptmenü............................................................................................................20
13.2 Erweiterte Funktionen ...........................................................................................21
14 Ändern der Grundeinstellungen...............................................................23
15 Rücksetzen der Spitzenwerte...................................................................23
16 Programmierfreigabe ................................................................................23
16.1 Allgemeines...........................................................................................................23
16.2 Ändern der Programmierfreigabe..........................................................................23
17 Meldungen..................................................................................................24
17.1 Fehlermeldungen ..................................................................................................24
17.2 Sonstige Meldungen .............................................................................................25
18 Anschlussbelegung...................................................................................26
19 Technische Daten......................................................................................27
20 Typenschlüssel..........................................................................................29
21 Zubehör ......................................................................................................30
22 Geräteabmessungen.................................................................................31
23 Abkürzungsverzeichnis ............................................................................32
24 Kontakt........................................................................................................33
25 Anhang / Annex: IODD Einstellparameter / IODD Setting Parameters.34

4 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
Vorwort
Für Sie, den Benutzer unseres Produktes, haben wir in dieser Dokumentation die
wichtigsten Hinweise zum Bedienen und Warten zusammengestellt.
Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine bestimmungs-
gemäßen Einsatzmöglichkeiten optimal zu nutzen.
Diese Dokumentation muss ständig am Einsatzort verfügbar sein.
Bitte beachten Sie, dass die in dieser Dokumentation gemachten Angaben der
Gerätetechnik dem Zeitpunkt der Literaturerstellung entsprechen. Abweichungen
bei technischen Angaben, Abbildungen und Maßen sind deshalb möglich.
Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben weitere
Anregungen und Hinweise, so wenden Sie sich bitte an:
HYDAC ELECTRONIC GMBH
Technische Dokumentation
Hauptstraße 27
66128 Saarbrücken
-Deutschland-
Tel: [phone] / 509-01
Fax: [phone]
E-Mail: [email protected]
Die Redaktion freut sich über Ihre Mitarbeit.
„Aus der Praxis für die Praxis“
-------------------------------------------------------------------------------------------------
Diese Bedienungsanleitung, einschließlich der darin enthaltenen Abbildungen, ist
urheberrechtlich geschützt. Drittanwendungen dieser Bedienungsanleitung,
welche von den urheberrechtlichen Bestimmungen abweichen, sind verboten.
Die Reproduktion, Übersetzung sowie die elektronische und fotografische
Archivierung und Veränderung bedarf der schriftlichen Genehmigung durch den
Hersteller. Ein Verstoß kann rechtliche Schritte gegen den Zuwiderhandelnden
nach sich ziehen.

HNS 3000 IO-Link Seite 5
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
1 Sicherheitshinweis
Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des mitgelie-
ferten Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienanleitung und
stellen Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist.
Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder
technischen Angaben kann zu Sach- und / oder Personenschäden führen.
2 Haftungsausschluss
Diese Bedienungsanleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist
dennoch nicht auszuschließen, dass sich trotz größter Sorgfalt Fehler eingeschlichen
haben könnten. Haben Sie bitte deshalb Verständnis dafür, dass wir, soweit sich nach-
stehend nichts anderes ergibt, unsere Gewährleistung und Haftung - gleich aus welchen
Rechtsgründen - für die Angaben in dieser Bedienungsanleitung ausschließen.
Insbesondere haften wir nicht für entgangenen Gewinn oder sonstige Vermögens-
schäden. Dieser Haftungsausschluss gilt nicht bei Vorsatz und grober Fahrlässigkeit. Er
gilt ferner nicht für Mängel, die arglistig verschwiegen wurden oder deren Abwesenheit
garantiert wurde, sowie bei schuldhafter Verletzung von Leben, Körper und Gesundheit.
Sofern wir fahrlässig eine vertragswesentliche Pflicht verletzen, ist unsere Haftung auf
den vorhersehbaren Schaden begrenzt. Ansprüche aus Produkthaftung bleiben
unberührt.
Im Falle der Übersetzung ist der Text der deutschen Originalbedienungsanleitung der
allein gültige.
3 Gewährleistung
Grundsätzlich gelten die „Allgemeinen Geschäftsbedingungen“ der Firma HYDAC
ELECTRONIC GMBH. Diese stehen dem Betreiber spätestens mit der Auftrags-
bestätigung bzw. mit dem Vertragsabschluss zur Verfügung.
Sie finden diese auch unter www.hydac.com Allgemeine Geschäftsbedingungen
(AGB)
4 Sicherheit
4.1 Symbole und Hinweise
Das Symbol bedeutet, dass Tod, schwere Körperverletzung oder
erheblicher Sachschaden eintreten können, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG !
Das Symbol bedeutet, dass eine leichte Körperverletzung oder ein
Sachschaden eintreten kann, wenn die entsprechenden Vorsichts-
maßnahmen nicht getroffen werden.
VORSICHT !

6 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
Das Symbol bezeichnet wichtige Informationen bzw. Merkmale und
Anwendungstipps des verwendeten Produkts.
Das Symbol bedeutet, dass entsprechende ESD-Schutzmaßnahmen
nach DIN EN 100 015-1 zu beachten sind.
(Herbeiführen eines Potentialausgleichs zwischen Körper und Geräte-
masse sowie Gehäusemasse über einen hochohmigen Widerstand (ca.
1 MOhm) z.B. mit einem handelsüblichen ESD-Armband.)
4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch
Mängel- und Haftungsansprüche – gleich aus welchem Rechtsgrund – bestehen
insbesondere nicht bei fehlerhafter oder unsachgemäßer Installation, Inbetriebnahme,
Verwendung, Behandlung, Lagerung, Wartung, Reparatur, Einsatz ungeeigneter
Betriebsmittel oder sonstiger nicht vom Hersteller zu verantwortenden Umständen.
Für die Bestimmung der Schnittstellen zum Einbau in eine Anlage, den Einbau, die
Verwendung und die Funktionalität des Produkts in dieser Anlage übernimmt der
Hersteller keine Verantwortung.
4.3 Verpflichtung des Betreibers vor der Inbetriebnahme
Gemäß der EG-Maschinenrichtlinie entspricht das Mess-System einer Komponente für
den Einbau in eine Anlage/Maschine. Des Weiteren wurde die Konformität des Mess-
Systems hinsichtlich der EMV-Richtlinie geprüft.
Die Inbetriebnahme des Mess-Systems ist deshalb erst dann erlaubt, wenn festgestellt
wurde, dass die Anlage/Maschine, in die das Mess-System eingebaut werden soll, den
Bestimmungen der EG-Maschinenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten
Normen, Europanormen oder den entsprechenden nationalen Normen entspricht.
4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten
Alle Arbeiten am Mess-System dürfen nur von qualifiziertem Fachpersonal durch-
geführt werden.
Qualifiziertes Personal sind Personen, die auf Grund ihrer Ausbildung, Erfahrung und
Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen,
Unfallverhütungsvorschriften und Betriebsverhältnisse, von dem für die Sicherheit der
Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten
auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können.
Zur Definition von „Qualifiziertem Personal“ sind zusätzlich die Normen VDE 0105-100
und IEC 364 einzusehen (Bezugsquellen z.B. Beuth Verlag GmbH, VDE-Verlag
GmbH).
Klare Regelung der Verantwortlichkeiten für die Montage, Installation, Inbetriebnahme
und Bedienung sind festzulegen. Es besteht Beaufsichtigungspflicht bei zu schulen-
dem oder anzulernendem Personal!

HNS 3000 IO-Link Seite 7
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
4.5 Organisatorische Maßnahmen
Diese Bedienungsanleitung muss ständig am Einsatzort des Mess-Systems griffbereit
aufbewahrt werden.
Ergänzend zur Bedienungsanleitung sind allgemeingültige gesetzliche und sonstige
verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und
müssen vermittelt werden.
Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen und
Erfordernisse müssen beachtet und vermittelt werden.
Der Betreiber hat die Verpflichtung, auf betriebliche Besonderheiten und Anforde-
rungen an das Personal hinzuweisen.
Das mit Tätigkeiten am Mess-System beauftragte Personal muss vor Arbeitsbeginn die
Bedienungsanleitung, insbesondere das Kapitel 4 Sicherheit, gelesen und verstan-
den haben.
Das Typenschild, eventuell aufgeklebte Verbots- bzw. Hinweisschilder auf dem Mess-
System müssen stets in lesbarem Zustand erhalten werden.
Reparaturen dürfen nur vom Hersteller, oder einer vom Hersteller autorisierten Stelle
bzw. Person vorgenommen werden.
5 Funktionen des HNS 3000
Je nach Ausführung bietet das Gerät folgende Funktionen:
Unterstützt IO-Link-Spezifikation V1.1 und V1.0
Unterstützt SIO-Modus
Anzeige der Schaltzustände im SIO Modus
Modusanzeige (SIO oder SDCI)
Anpassung an die jeweilige Applikation durch spezifische Parametereinstellung
Messwertanzeige des aktuellen Niveaus in cm oder inch
Messwertanzeige der aktuellen Temperatur in °C oder °F
Anzeige des Minimal- und Maximalwertes von Niveau oder Temperatur oder
eines eingestellten Schaltpunktes
Schalten der Schaltausgänge entsprechend dem Niveau oder der Temperatur
und den eingestellten Schaltparametern
Analogausgang
Programmierfreigabe

8 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
6 Montage
6.1 Allgemeine Montagehinweise
Der elektronische Niveauschalter HNS 3000 kann über ein G3/4 A ISO1179-2 Gewinde-
anschluss direkt in den Tankdeckel montiert werden.
Zur optimalen Ausrichtung ist eine Verdrehung um 340° in der Längsachse, sowie um
270° im Display inklusive der Bedientasten möglich.
Der elektrische Anschluss ist von einem Fachmann nach den jeweiligen Landes-
vorschriften durchzuführen (VDE 0100 in Deutschland). Das Niveauschaltergehäuse ist
dabei ordnungsgemäß zu erden. Bei Montage in einen Tank muss das Gehäuse separat
geerdet werden (z.B. geschirmte Leitung).
Zum sicheren Betrieb des HNS 3000 sollen folgende Bedingungen erfüllt sein:
Der aktive Bereich des Stabes muss frei in den Behälter ragen.
Beim Einbau in kleine Kunststoffbehälter sollte das Gerät möglichst in der Mitte des
Behälters montiert werden.
Beim Einbau in Steigrohre (z.B. seitlicher Anbau am Tank) sollte der Sensor in der
Mitte des Rohres montiert werden. Wir empfehlen einen Rohrinnendurchmesser von
≥60 mm (≥2,36 inch).
Beim Einbau in Behälter sollte der Abstand zwischen Schwimmer und Behälterwand
mindestens 20 mm (0,79 inch) betragen.
Um eine einwandfreie Funktion zu gewährleisten, ist darauf zu achten, dass sich der
Schwimmer frei über den gesamten Messbereich bewegen kann.
Die Dichte des Schwimmers (im Standard 0,6 kg/dm³) muss niedriger als die Dichte
der Flüssigkeit sein.
Mögliche Einbauten, z.B.
Prellplatte

HNS 3000 IO-Link Seite 9
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
6.2 Zusätzliche Montagehinweise
Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer
Störungen reduzieren:
Möglichst kurze Leitungsverbindungen herstellen.
Leitungen mit Schirm verwenden (z.B. LIYCY 4 x 0,5 mm²).
Der Kabelschirm ist in Abhängigkeit der Umgebungsbedingungen fachmännisch und
zum Zweck der Störunterdrückung einzusetzen.
Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern oder störenden
Elektro- oder Elektronikgeräten ist möglichst zu vermeiden.
Der Niveauschalter HNS 3000 soll möglichst senkrecht in den Behälter eingebaut wer-
den. Wird der HNS 3000 nicht senkrecht montiert, so verschlechtert sich die Genauigkeit
des HNS mit zunehmenden Kippwinkeln, (zusätzliche Ungenauigkeit bei Kippwinkel von
5°: ca. ±0,5%; zusätzliche Ungenauigkeit bei Kippwinkel von 10°, ca. ±1,5%).
Bei nicht senkrechtem Einbau besteht die Gefahr, dass der Schwimmer hängen bleibt
(Adhäsionskraft > Auftrieb).
Der elektronische Niveauschalter HNS 3000 ist nicht für den Betrieb bei
Überdruck geeignet. Ein kurzzeitiger Druck von bis zu 10 bar ist jedoch
bis zu einer Zeitspanne von 1 Minute möglich und nicht schädlich.
VORSICHT !
7 Inbetriebnahme
Beispiel zur Ermittlung des Offsetwertes:
Zur Ermittlung des Wertes für den Offset wird folgende Vorgehensweise vorgeschlagen:
Einbau bzw. Verschraubung des HNS 3000 in den Tank
Prüfen, blinkt die Anzeige oder zeigt sie einen Wert größer Null an
Blinkt die Anzeige, liegt das Niveau außerhalb des aktiven Messbereiches (Über- bzw.
Unterfüllung).
Liegt eine Unterfüllung vor, so wird das Niveau nach und nach - durch Einfüllen einer
Flüssigkeit – erhöht, bis in der Anzeige der Wert 0 angezeigt wird. Danach wird der
HNS 3000 aus dem Tank entnommen und mit einer Messvorrichtung der Flüssigkeits-
stand innerhalb des Tanks ermittelt. Je nach Variante wird dieser Wert nach der
Feststellung in dem Menüpunkt in der Maßeinheit "cm" oder "inch" eingegeben.
Zeigt die Anzeige einen Wert >0 oder liegt eine Überfüllung vor, so wird das Niveau
nach und nach - durch Ablassen der Flüssigkeit – verringert, bis in der Anzeige der
Wert 0 angezeigt wird. Nach der Entnahme des HNS 3000 aus dem Tank ist die
Vorgehensweise wie zuvor beschrieben.
•Bei Unterfüllung: Füllen Sie Messmedium nach, bis ein gültiger Mess-
wert angezeigt wird.
•Bei Überfüllung: Lassen Sie Messmedium ab, bis ein gültiger Mess-
wert angezeigt wird.
ofs

10 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
•Übersteigt das aktuelle Niveau den Nennfüllstandsbereich des
Gerätes, kann er nicht mehr gemessen werden und die Anzeige
beginnt zu blinken. Die Werte der Schalt- und Analogausgänge bleiben
erhalten. In der Anzeige wird der maximale Wert bzw. maximale Wert
plus den eingestellte Offset angezeigt.
•Erscheint nach einem Spannungsausfall in der Anzeige
(blinkende Mittel-LEDs) ist zu prüfen, ob eine Über- oder Unterfüllung
des Tanks vorliegt. Der Analogausgang liefert 4 mA bzw. 0 V je nach
Einstellung des Analogeinganges.
•Unterschreitet der Flüssigkeitsstand den unteren Messbereich, kann er
nicht mehr gemessen werden, die Anzeige beginnt zu blinken. Die
Werte der Schalt- und Analogausgänge bleiben erhalten. In der
Anzeige wird 0.0 bzw. der eingestellte Offset angezeigt.
8 Bedienelemente des HNS 3000
Die Pfeiltasten und dienen der Auswahl des gewünschten Menü-Punktes und zum
Einstellen der Werte.
•Im Menü absteigen •Menüpunkt auswählen •Im Menü aufsteigen
•Wert verkleinern •Wert bestätigen •Wert vergrößern
9 Betriebsarten
9.1 SIO-Mode
Nach dem Start befindet sich der Druckschalter im SIO-Mode (Standard IO-Mode). In
diesem Modus hat Pin 4 die Funktion eines Schaltausganges.
Die Mittel-LED leuchtet dauerhaft.
Gemäß Kapitel 13 Grundeinstellungen kann das Verhalten des HNS 3000 an die
jeweilige Applikation angepasst werden.
HYDAC
mode
cm
°C °F
SP1 SP2
A
nzeige der
Tem
p
eratureinheit
4-stellige
Digitalanzeige
LED-Anzeige für
aktiven Schaltpunkt
Bedientasten
LED-Anzeige dauerhaft leuchtend: Schalter im SIO-Modus
LED-Anzeige blinkend: Schalter im SDCI-Modus
mode

HNS 3000 IO-Link Seite 11
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
9.2 SDCI-Mode
Über einen angeschlossenen IO-Link-Master kann der Niveauschalter per Wake-Up-
Signal in den SDCI-Mode (Single-drop digital communication interface for small sensors
and actuators) auch „IO-Link-Modus“ genannt, geschaltet werden. In diesem Modus ist
Pin 4 ein Kommunikations-Pin. Der Master kann mit dem Druckschalter kommunizieren,
um Parameter zu ändern oder Messwerte auszulesen.
Die Mittel-LED blinkt.
Im SDCI-Mode findet eine zyklische Übertragung der Prozessdaten zu dem
angeschlossenen IO-Link-Master über den Kommunikations-Pin 4 statt.
Der HNS 3000 liefert je nach Ausführung - ohne oder mit zusätzlichem Temperaturfühler
- eine Prozessdatenbreite von 2 bzw. 4 Byte. Für den eigentlichen Messwert („PDV“ =
„Process Data Value“) werden je 14 Bit verwendet. Sowohl für den Füllstand als auch für
die Temperatur wird jeweils eine Dezimalstelle verwendet.
2 weitere Bits fungieren als Schaltbits („BDC“ = „Binary Digital Channel“), die wie
physische Transistorschalter parametriert werden können (siehe hierzu Kapitel 10.4
Parametrierung im SDCI-Mode bzw. Kapitel 25 Anhang / Annex: IODD
Einstellparameter / IODD Setting Parameters).
Die Prozess-Bit sind je nach Ausführung in einem oder 2 Datenwort gemäß Tabelle 1
angeordnet. Um den physikalischen Messwert zur Weiterverarbeitung in der Steuerung
zu erhalten, muss also zunächst für jedes Datenwort eine Bitschiebeoperation (Shift
Right 2) durchgeführt werden.
Tabelle 1 - IO-Link Prozessdatenstruktur, Anordnung der PDV und BDC Bit
subindex bit offset data type name description
1 0 Boolean BDC1 Füllstand – Schaltbit 1
2 1 Boolean BDC2 Füllstand – Schaltbit 2
3 2 14-bit UInteger PDV1 Prozesswert 1 = Füllstand
4 16 Boolean BDC3 Temperatur – Schaltbit 3
5 17 Boolean BDC4 Temperatur – Schaltbit 4
6 18 14-bit Integer PDV2 Prozesswert 2 = Temperatur
Nachfolgende Abbildungen zeigen die Anordnung und Reihenfolge der Bits und Octets
für die Ausführung mit Temperaturfühler:
Octet 0 und 1
Octet 0
bit offset 31 30 29 28 27 26 25 24
subindex 6
element
bit 13 12 11 10 9 8 7 6
Octet 1
bit offset 23 22 21 20 19 18 17 16
subindex 6 5 4
element
bit 5 4 3 2 1 0

12 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
Octet 2
bit offset 15 14 13 12 11 10 9 8
subindex 3
element
bit 13 12 11 10 9 8 7 6
Octet 3
bit offset 7 6 5 4 3 2 1 0
subindex 3 2 1
element
bit 5 4 3 2 1 0
10 Parametrierung
Der Niveauschalter kann entweder manuell über Bedienelemente am Gerät program-
miert werden, über ein separates HYDAC Programmiergerät, einen USB-Programmier-
adapter sowie über die IO-Link-Schnittstelle mit jedem IO-Link fähigen Master-
Konfigurationstool (gemäß IO-Spezifikation V1.1). Die IO-Link-Spezifikation V1.0 wird
ebenfalls unterstützt.
Wird der eingelesene Parametersatz vom Gerät nicht akzeptiert, empfehlen wir den
Parametersatz auf Plausibilität zu überprüfen.
Detaillierte Informationen zu IO-Link-Geräteparametern, Werkseinstellungen, Prozess-
und Diagnosedaten, unterstützte Standard Systembefehle sowie zusätzliche HYDAC
gerätespezifische Systembefehle für die verschiedenen Produktausführungen (Material-
nummern) sind der entsprechenden IODD (IO Device Description) zu entnehmen.
Die komplette IODD steht zum Download auf unserer Homepage zur Verfügung:
(http://www.hydac.com/de-de/produkte/sensorik/show/Material/index.html)
ProdukteSensorikProduktsuche
Bei Eingabe der Materialnummer (9xxxxx) erscheint das entsprechende ZIP-file
Als weitere Datenquelle für IODDs kann zudem der IODD finder verwendet werden:
(https://ioddfinder.io-
link.com/#/productvariants?vendorName=%22HYDAC%20ELECTRONIC%20GmbH%22)
10.1 Manuelle Parametrierung am Gerät
Der HNS 3000 kann über die Bedienelemente am Gerät parametriert werden.
Menüführung siehe Kapitel 13 Grundeinstellungen.
HINWEIS:
Ein direkter Zugriff über die Subindex-Nummer wird nicht unterstützt. In der
Ausführung ohne Temperaturfühler beihalten die Octets 1 und 2 den Füllstand.

HNS 3000 IO-Link Seite 13
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
10.2 Parametrierung mit HYDAC Programmiergerät HPG P1-000
(Anschluss mit Standardkabel)
Device
1
HPG P1
2
3
4
1
2
3
4
+Ub
0 V
1
2
3
4
+Ub
0 V
Q1 / C
10.3 Parametrierung mit HYDAC Programmieradapter ZBE P1-000
(Anschluss mit Standardkabel)
Device
1
ZBE P1
2
3
4
1
2
3
4
L+
L- USB
Q2 / QA
PC
Q1 / C
10.4 Parametrierung im SDCI-Mode
Der Niveauschalter kann im SDCI-Mode über die IO-Link-Schnittstelle mit jedem IO-Link-
fähigen Master-Konfigurationstool (gemäß IO-Spezifikation V1.1) parametriert werden.
Die IO-Link-Spezifikation V1.0 wird ebenfalls unterstützt.
Die Einstellparameter der IODD finden Sie in Kapitel 25 Anhang / Annex: IODD
Einstellparameter / IODD Setting Parameters.

14 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
11 Darstellung der Digitalanzeige
Bezeichnung Darstellung
7-Segment-Anzeige Darstellung ASCII
Schaltpunkt, Ausgang 1 sp1 SP1
Rückschaltpunkt, Ausgang 1 rp1 RP1
Schaltpunkt, Ausgang 2 sp2 SP2
Rückschaltpunkt, Ausgang 2 rp2 RP2
Niveau / Temperatur,
Fenster oberer Wert, Ausgang 1
fk1 FH1
Niveau / Temperatur,
Fenster unterer Wert, Ausgang 1
fl1 FL1
Niveau / Temperatur,
Fenster oberer Wert, Ausgang 2
fk2 FH2
Niveau / Temperatur,
Fenster unterer Wert, Ausgang 2
fl2 FL2
Erweiterte Funktionen ef EF
Rücksetzen auf Werkseinstellungen res RES
Zuordnung angezeigter Wert Display Seld SELd
Niveau MiU NiV
Temperatur MEnP TEmP
Zuordnung angezeigter Wert
Ausgang 1 Src1 Src1
Zuordnung angezeigter Wert
Ausgang 2 Src2 Src2
Schaltverzögerungszeit, Ausgang 1 ds1 dS1
Schaltverzögerungszeit, Ausgang 2 ds2 dS2
Rückschaltverzögerungszeit,
Ausgang 1
dr1 dR1
Rückschaltverzögerungszeit,
Ausgang 2
dr2 dR2
Ausgang 1 ov1 Ou1
Ausgang 2 ov2 Ou2
Stromausgang I
Spannungsausgang v U
Schließer bei Hysteresefunktion kno HNO
Schließer bei Fensterfunktion fno FNO
Öffner bei Hysteresefunktion knc HNC
Öffner bei Fensterfunktion fnc FNC
Einheitenumschaltung Niveau uniL UniL
Einheit cm cn cm
Einheit inch n In
Einheitenumschaltung Temperatur vniF uniT

HNS 3000 IO-Link Seite 15
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
Einheit °C E C
Einheit °F F F
Niveauoffset oFS oFS
Min-Wert für Niveau LoL LoL
Max-Wert für Niveau K L HIL
Min-Wert für Temperatur LoF LoT
Max-Wert für Temperatur XiF HIT
Fehleranzeige Err ERR
Rücksetzen --- ---
Ja Yes Yes
Nein No No
Reset Min / Max-Wert rS.kL rS.HL
Programmiersperre Pr6 PrG
Tasten verriegelt Loc Loc
Tasten entriegelt FRee Free
Version UErS Vers

16 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
12 Ausgangsverhalten
12.1 Schaltausgänge
Der HNS 3000 IO-Link verfügt über 2 Schaltausgänge, deren Schaltverhalten (Window-
Mode oder Two-Point-Mode) parametriert werden können.
Ergänzend zu der IO-Link Smart Sensor Profile Specification kann bei HYDAC IO-Link
Sensoren eine Schalt- und Rückschaltverzögerung parametriert werden.
ACHTUNG
Bei Über- bzw. Unterschreiten des Messbereichs erfolgt eine Limitierung
auf die jeweilige Messbereichsober- bzw. Untergrenze.
VORSICHT !
12.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP)
Zu jedem Schaltausgang kann ein Schaltpunkt und ein Rückschaltpunkt eingestellt
werden. Der jeweilige Ausgang schaltet, wenn der eingestellte Schaltpunkt erreicht
wurde und schaltet zurück, wenn der Rückschaltpunkt unterschritten wurde.
Beispiel für Schaltpunkt 1 (Öffner- und Schließerfunktion):
Abkürzungen: "SP1", "SP2" = Schaltpunkt 1 bzw. 2
"RP1", "RP2" = Rückschaltpunkt 1 bzw. 2
"HNO", = Schließer bei Hysteresefunktion
"HNC" = Öffner bei Hysteresefunktion
HINWEIS:
Eine Einstellung des Schaltpunktes (SP) ist nur möglich, wenn er
oberhalb des zugehörigen Rückschaltpunktes (RP) liegt.
Messwert

HNS 3000 IO-Link Seite 17
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
12.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc)
Die Fensterfunktion ermöglicht es, einen Bereich zu überwachen. Zu jedem Schalt-
ausgang können jeweils ein oberer und ein unterer Schaltwert eingegeben werden, die
den Bereich bestimmen.
Der jeweilige Ausgang schaltet, wenn das Niveau oder die Temperatur in diesen Bereich
eintritt. Bei Verlassen des Bereiches, d.h. wenn der Rückschaltwert über- bzw.
unterschritten wird, schaltet der Ausgang zurück.
Der untere Rückschaltwert liegt knapp unter dem unteren Schaltwert. Der obere
Rückschaltwert liegt knapp über dem oberen Schaltwert. Der Bereich zwischen Schalt-
und Rückschaltwert bildet eine Sicherheitszone, die verhindert, dass unerwünschte
Schaltvorgänge erfolgen.
Beispiel für Schaltausgang 1 (Öffner- und Schließerfunktion):
Abkürzungen: "FH1", "FH2" = oberer Schaltwert 1 bzw. 2
"FL1", "FL2" = unterer Schaltwert 1 bzw. 2
"FNO" = Schließer bei Fensterfunktion
"FNC" = Öffner bei Fensterfunktion
HINWEISE:
•Eine Einstellung des oberen Schaltwertes (FH) ist nur möglich, wenn
er oberhalb des zugehörigen unteren Schaltwertes (FL) liegt.
•Die Fensterfunktion arbeitet nur dann ordnungsgemäß (Ein- und
Ausschalten), wenn alle Schaltwerte (inklusive Sicherheitszone)
größer als 0 cm + Offsetwert und kleiner als die Messbereichs-
obergrenze + Offsetwert liegen.
Rückschaltwert
Schaltwert
Schaltwert
Rückschaltwert
Sicherheitszone
Sicherheitszone
Ein
A
us
FL1 minus 0,4%FS
FL1
FH1
t
P
Ein
Ein
A
us
A
us
Ein
A
us
FNO
FNC
Schließerfunktion
Öffnerfunktion
Rückschaltwert
Schaltwert
Schaltwert
Rückschaltwert
Sicherheitszone
Sicherheitszone
Ein
A
us
FL1
FH1
t
P
Ein
Ein
A
us
A
us
Ein
A
us
FNO
FNC
Schließerfunktion
Öffnerfunktion
FH1 plus 0,4%FS
Messwert

18 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
12.2 Einstellbereiche für die Schaltausgänge
Messbereich/
Sondenlänge
Untere Grenze
von RP (FL)
Obere Grenze
von SP (FH)
Mindestabstand
zw. RP und SP
bzw. FL und FH
Schrittweite*
in cm in cm in cm in cm
17,8 / 25,0 0,3 17,8 0,1 0,1
20,8 / 28,0 0,4 20,8 0,2 0,1
29,8 / 37,0 0,5 29,8 0,2 0,1
33,8 / 41,0 0,6 33,8 0,2 0,1
44,8 / 52,0 0,7 44,8 0,3 0,1
65,8 / 73,0 1,0 65,8 0,4 0,1
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
SP = Schaltpunkt; RP = Rückschaltpunkt; FL = Druckfenster unterer Wert; FH = Druckfenster oberer Wert
Messbereich/
Sondenlänge
Untere Grenze
von RP (FL)
Obere Grenze
von SP (FH)
Mindestabstand
zw. RP und SP
bzw. FL und FH
Schrittweite*
in inch in inch in inch in inch
7,00 / 9,84 0,15 7,00 0,05 0,05
8,15 / 11,02 0,15 8,15 0,05 0,05
11,7 / 14,57 0,20 11,7 0,10 0,05
13,30 / 16,14 0,20 13,30 0,10 0,05
17,60 / 20,47 0,30 17,60 0,10 0,05
25,90 / 28,74 0,40 25,90 0,20 0,10
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
Messbereich
Temperatur
Untere
Grenze von
RP (FL)
Obere Grenze
von SP (FH)
Mindestabstand zw.
RP und SP
bzw. FL und FH
Schrittweite*
-25 .. +100 °C -23,5 °C 100,0 °C 1,5 °C 0,5 °C
-13 .. + 212 °F -10 °F 212 °F 3 °F 1 °F
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
12.3 Einstellbereiche für den Offset
Sondenlänge
in cm
Messbereich
in cm
Einstellbereich
Offset in cm *
Schrittweite*
in cm
25,0 17,8 0 .. 71,2 0,1
28,0 20,8 0 .. 83,2 0,1
37,0 29,8 0 .. 119,2 0,1
41,0 33,8 0 .. 135,2 0,1
52,0 44,8 0 .. 179,2 0,1
73,0 65,8 0 .. 263,2 0,1
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
Sondenlänge
in inch
Messbereich
in inch
Einstellbereich
Offset in inch *
Schrittweite*
in inch
9,84 7,00 0 .. 28,00 0,05
11,02 8,15 0 .. 32,60 0,05
14,57 11,7 0 .. 46,80 0,05
16,14 13,30 0 .. 53,20 0,05
20,47 17,60 0 .. 70,40 0,05
28,74 25,90 0 .. 103,6 0,10
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.

HNS 3000 IO-Link Seite 19
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D
12.4 Analogausgang
Der Universalausgang „ou2“ lässt sich auf 4 .. 20 mA oder 0 .. 10 V (entspricht Mess-
bereich) einstellen und den Messgrößen Niveau bzw. Temperatur zuordnen.
HINWEIS:
Wird der Sensor an einem IO-Link-Master betrieben und Pin 2 als
Analogausgang verwendet, dann darf dieser nicht mit dem IO-Link
Master verbunden werden, da dieser keine Analogsignale unterstützt.
13 Grundeinstellungen
Zur Anpassung an die jeweilige Applikation kann das Verhalten des HNS 3000 über
mehrere Grundeinstellungen verändert werden. Diese sind zu einem Menü zusammen-
gefasst.

20 HNS 3000 IO-Link
Stand 02.04.2020 HYDAC ELECTRONIC GMBH Mat.Nr. 669945 D

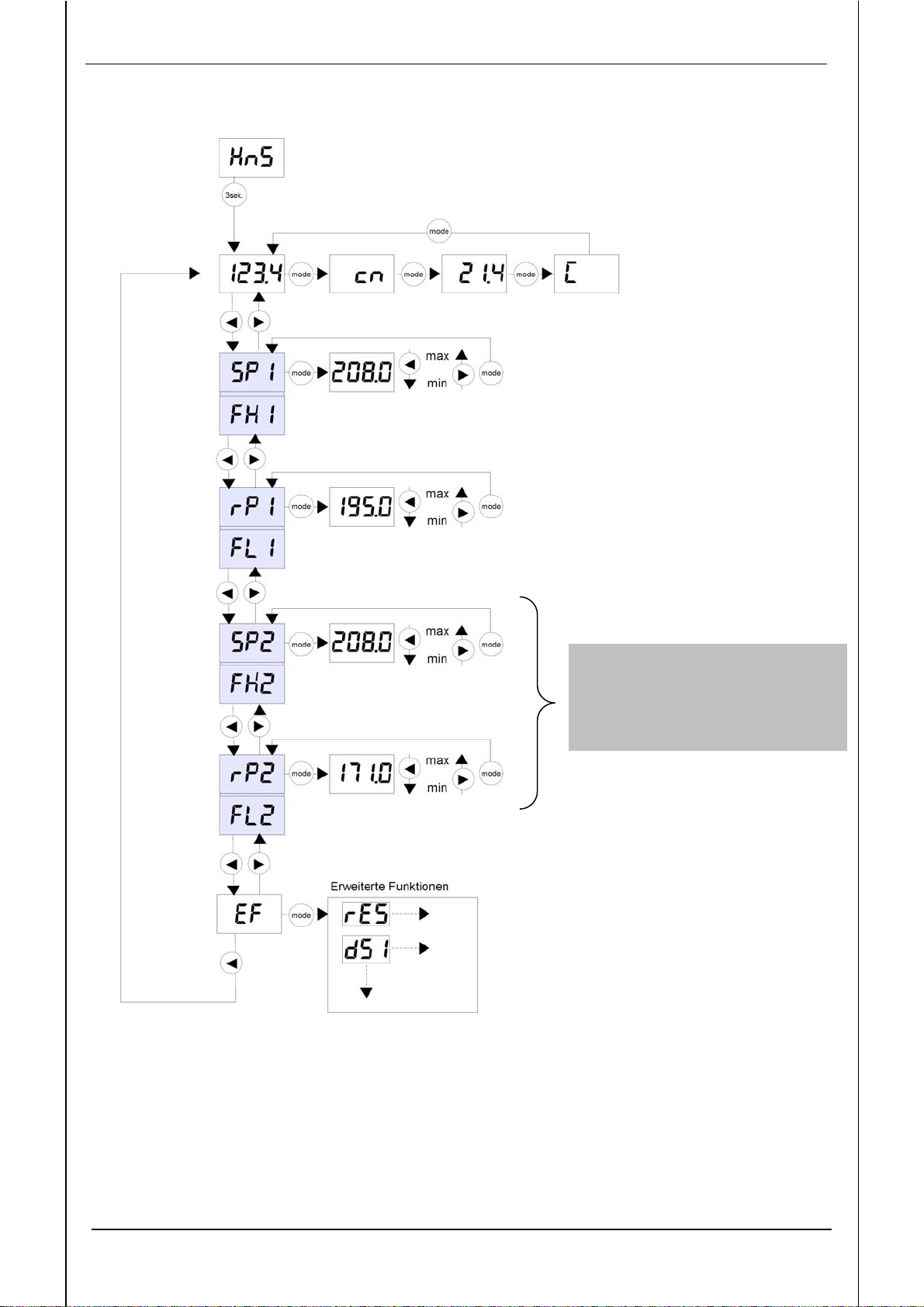

13.1 Hauptmenü
Der Bereich wird nicht ange-
zeigt, wenn in „Erweiterte
Funktionen“ unter „ou2“ „i“
oder „u“ eingestellt ist.
