HYDACELECTRONIC HNS 3000 Series User manual















Bedienungsanleitung
(Originalanleitung)
Operating Instructions
(Translation of original
instructions)

Niveauschalter
Level Switch
HNS 3000
Mit IO-Link Schnittstelle
With IO-Link Interface
Mat –Nr. 669945 / Stand: 17.10.2018 D / E

HNS 3000 IO-Link Seite 2
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945
Inhalt
1Allgemeine Hinweise 5
1.1HAFTUNGSAUSSCHLUSS 5
1.2GEWÄHRLEISTUNG 5
2Sicherheit 6
2.1SYMBOL- UND HINWEIS-DEFINITION 6
2.2BESTIMMUNGSGEMÄSSER GEBRAUCH / VORHERSEHBARER
FEHLGEBRAUCH 6
2.3VERPFLICHTUNG DES BETREIBERS VOR DER INBETRIEBNAHME 6
2.4PERSONALAUSWAHL UND –QUALIFIKATION; GRUNDSÄTZLICHE
PFLICHTEN 7
2.5ORGANISATORISCHE MASSNAHMEN 7
3Funktionen des HNS 3000 7
4Montage 8
4.1ALLGEMEINE MONTAGEHINWEISE 8
4.2ZUSÄTZLICHE MONTAGEHINWEISE 9
5Inbetriebnahme 10

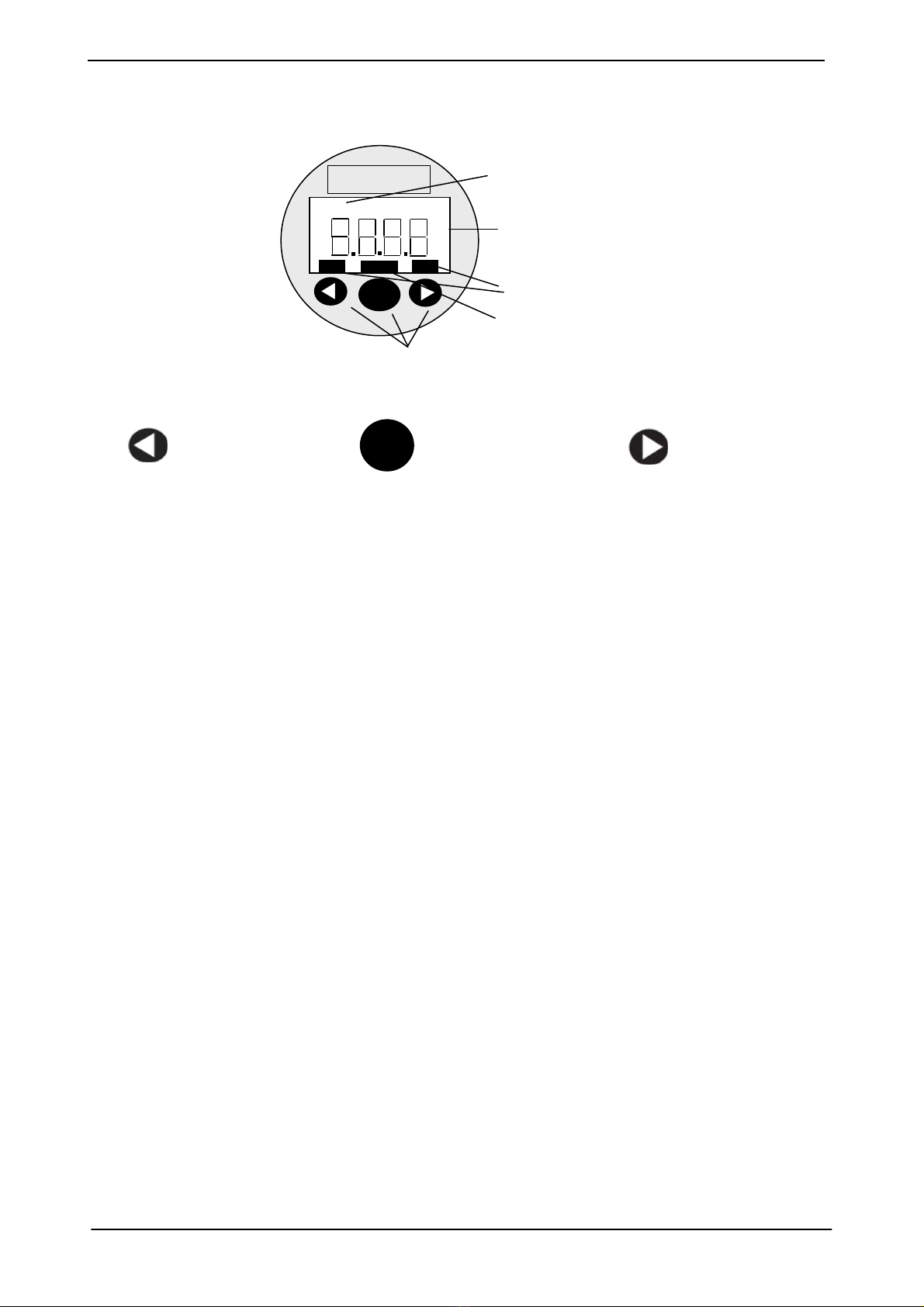

6Bedienelemente des HNS 3000 11
7Betriebsarten 11
7.1SIO MODE 11
7.2SDCI-MODE 11
8Parametrierung 12
8.1MANUELLE PARAMETRIERUNG AM GERÄT 12
8.2PARAMETRIERUNG MIT HYDAC PROGRAMMIERGERÄT
HPG P1-000 12
8.3PARAMETRIERUNG MIT HYDAC PROGRAMMIERADAPTER
ZBE P1-000 12
9Darstellung der Digitalanzeige 13
10Ausgangsverhalten 15
10.1SCHALTAUSGÄNGE 15

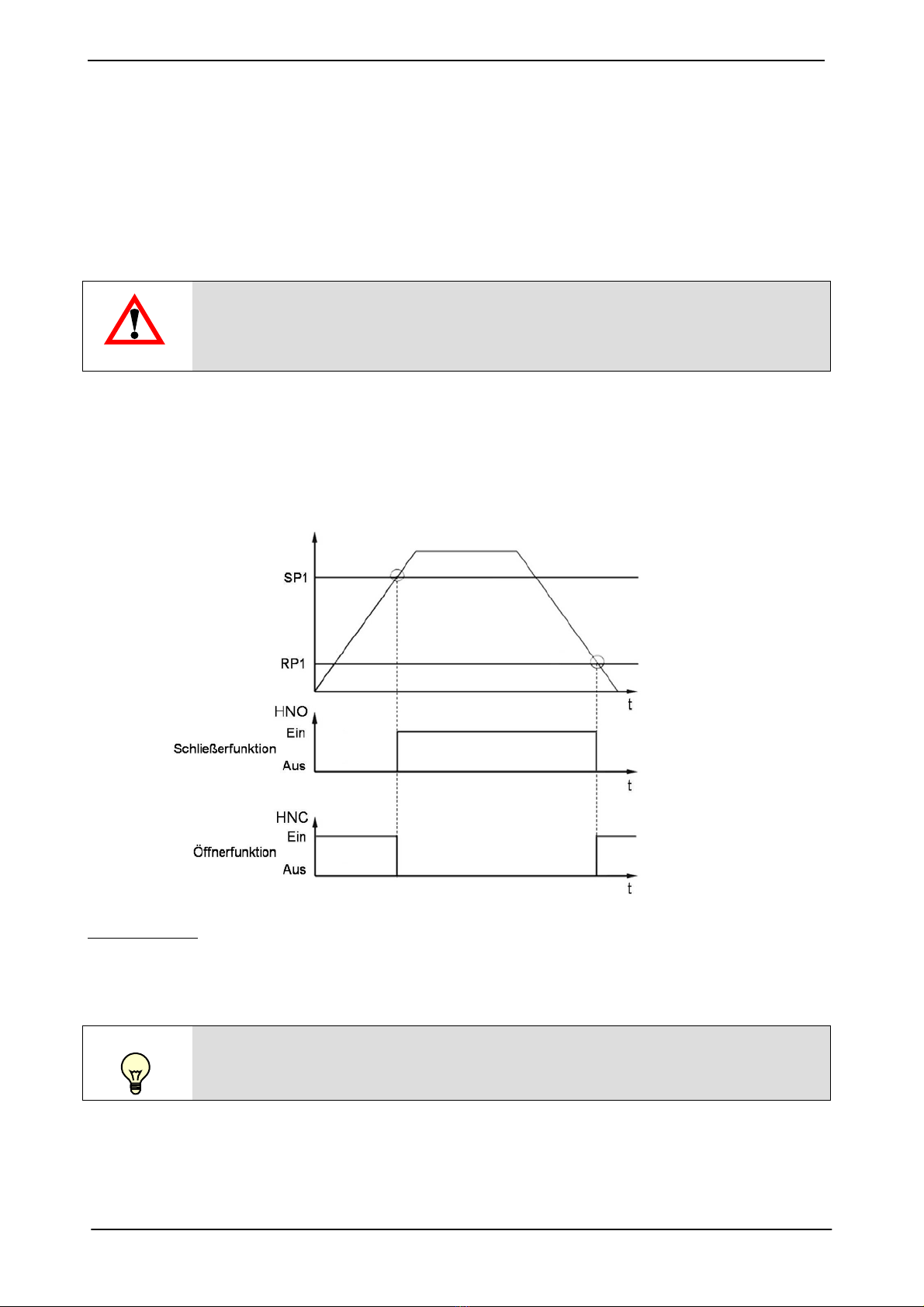

10.1.1Twopoint mode - Einstellung auf Schaltpunkt (SP) 15
10.1.2Window mode - Einstellung auf Fensterfunktion (Fno / Fnc) 16
10.2EINSTELLBEREICHE FÜR DIE SCHALTAUSGÄNGE 17
10.3EINSTELLBEREICHE FÜR DEN OFFSET 17
10.4ANALOGAUSGANG 17

HNS 3000 IO-Link Seite 3
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945

11Grundeinstellungen 18
11.1HAUPTMENÜ 18

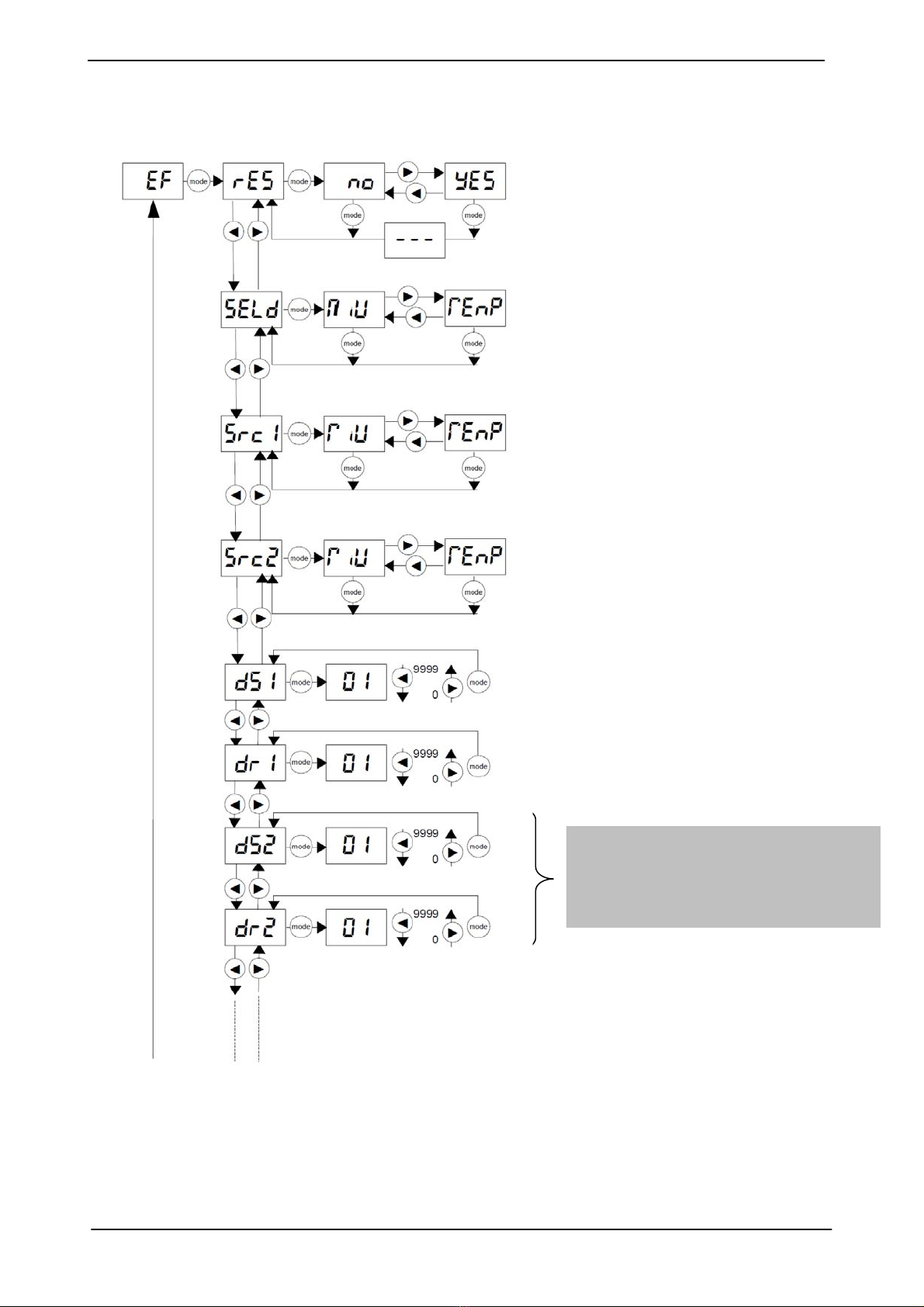

11.2ERWEITERTE FUNKTIONEN 19
11.3ÄNDERN DER GRUNDEINSTELLUNGEN 21
12Rücksetzen der Spitzenwerte 22
13Programmierfreigabe 22
13.1ÄNDERN DER PROGRAMMIERFREIGABE 22
14Meldungen 22
14.1FEHLERMELDUNGEN 22
14.2SONSTIGE MELDUNGEN 23
15Anschlussbelegung 24
16Technische Daten 25
17Bestellangaben 27
18Zubehör 28
18.1FÜR DEN ELEKTRISCHEN ANSCHLUSS 28
19Geräteabmessung 29

HNS 3000 IO-Link Seite 4
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945
Vorwort
Für Sie, den Benutzer unseres Produktes, haben wir in dieser
Dokumentation die wichtigsten Hinweise zum Bedienen und Warten
zusammengestellt.
Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine
bestimmungsgemäßen Einsatzmöglichkeiten optimal zu nutzen.
Diese Dokumentation muss ständig am Einsatzort verfügbar sein.
Bitte beachten Sie, dass die in dieser Dokumentation gemachten Angaben
der Gerätetechnik zu dem Zeitpunkt der Literaturerstellung entsprechen.
Abweichungen bei technischen Angaben, Abbildungen und Maßen sind
deshalb möglich.
Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben
weitere Anregungen und Hinweise, so wenden Sie sich bitte an:
HYDAC ELECTRONIC GMBH
Technische Dokumentation
Hauptstraße 27
66128 Saarbrücken
-Deutschland-
Tel: [phone] / 509-01
Fax: [phone]
Email: electroni[email protected]m
Die Redaktion freut sich über Ihre Mitarbeit.
„Aus der Praxis für die Praxis“
---------------------------------------------------------------------------------------------------
Diese Bedienungsanleitung, einschließlich der darin enthaltenen
Abbildungen, ist urheberrechtlich geschützt. Drittanwendungen dieser
Bedienungsanleitung, welche von den urheberrechtlichen Bestimmungen
abweichen, sind verboten. Die Reproduktion, Übersetzung sowie die
elektronische und fotografische Archivierung und Veränderung bedarf der
schriftlichen Genehmigung durch den Hersteller. Ein Verstoß kann
rechtliche Schritte gegen den Zuwiderhandelnden nach sich ziehen.

HNS 3000 IO-Link Seite 5
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945
1 Allgemeine Hinweise
Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie
des mitgelieferten Zubehörs. Lesen Sie vor der Inbetriebnahme des
Gerätes die Bedienungsanleitung und stellen Sie sicher, dass das Gerät
für Ihre Anwendung geeignet ist.
Falsche Handhabung bzw. die Nichteinhaltung von
Gebrauchshinweisen oder technischen Angaben kann zu Sach- und /
oder Personenschäden führen.
1.1 HAFTUNGSAUSSCHLUSS
Diese Bedienungsanleitung haben wir nach bestem Wissen und Gewissen erstellt. Es
ist dennoch nicht auszuschließen, dass trotz größter Sorgfalt sich Fehler eingeschlichen
haben könnten. Haben Sie bitte deshalb Verständnis dafür, dass wir, soweit sich
nachstehend nichts anderes ergibt, unsere Gewährleistung und Haftung - gleich aus
welchen Rechtsgründen - für die Angaben in dieser Bedienungsanleitung ausschließen.
Insbesondere haften wir nicht für entgangenen Gewinn oder sonstige
Vermögensschäden. Dieser Haftungsausschluss gilt nicht bei Vorsatz und grober
Fahrlässigkeit. Er gilt ferner nicht für Mängel, die arglistig verschwiegen wurden oder
deren Abwesenheit garantiert wurde, sowie bei schuldhafter Verletzung von Leben,
Körper und Gesundheit. Sofern wir fahrlässig eine vertragswesentliche Pflicht verletzen,
ist unsere Haftung auf den vorhersehbaren Schaden begrenzt. Ansprüche aus
Produkthaftung bleiben unberührt.
Im Falle der Übersetzung ist der Text der deutschen Originalbedienungsanleitung der
allein gültige.
1.2 GEWÄHRLEISTUNG
Grundsätzlich gelten die „Allgemeinen Geschäftsbedingungen“ der Firma HYDAC
ELECTRONIC GMBH. Diese stehen dem Betreiber spätestens mit der
Auftragsbestätigung bzw. mit dem Vertragsabschluss zur Verfügung.
Sie finden diese auch unter www.hydac.com -> Allgemeine Geschäftsbedingungen
(AGB)

HNS 3000 IO-Link Seite 6
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945
2 Sicherheit
2.1 SYMBOL- UND HINWEIS-DEFINITION
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher
Sachschaden eintreten können, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG !
bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden
eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht
getroffen werden.
VORSICHT !
bezeichnet wichtige Informationen bzw. Merkmale und Anwendungstipps
des verwendeten Produkts.
bedeutet, dass entsprechende ESD-Schutzmaßnahmen nach
DIN EN 100 015-1 zu beachten sind.
(Herbeiführen eines Potentialausgleichs zwischen Körper und
Gerätemasse sowie Gehäusemasse über einen hochohmigen
Widerstand (ca. 1 MOhm) z.B. mit einem handelsüblichen ESD-
Armband).
2.2 BESTIMMUNGSGEMÄSSER GEBRAUCH / VORHERSEHBARER
FEHLGEBRAUCH
Mängel- und Haftungsansprüche – gleich aus welchem Rechtsgrund – bestehen
insbesondere nicht bei fehlerhafter oder unsachgemäßer Installation, Inbetriebnahme,
Verwendung, Behandlung, Lagerung, Wartung, Reparatur, Einsatz ungeeigneter
Betriebsmittel oder sonstiger nicht vom Hersteller zu verantwortenden Umständen.
Für die Bestimmung der Schnittstellen zum Einbau in eine Anlage, den Einbau, die
Verwendung und die Funktionalität des Produkts in dieser Anlage übernimmt der
Hersteller keine Verantwortung.
2.3 VERPFLICHTUNG DES BETREIBERS VOR DER INBETRIEBNAHME
Gemäß der EG-Maschinenrichtlinie entspricht das Mess-System einer Komponente für
den Einbau in eine Anlage/Maschine. Des Weiteren wurde die Konformität des Mess-
Systems hinsichtlich der EMV-Richtlinie geprüft.
Die Inbetriebnahme des Mess-Systems ist deshalb erst dann erlaubt, wenn festgestellt
wurde, dass die Anlage/Maschine, in die das Mess-System eingebaut werden soll, den
Bestimmungen der EG-Maschinenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten
Normen, Europanormen oder den entsprechenden nationalen Normen entspricht.

HNS 3000 IO-Link Seite 7
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945
2.4 PERSONALAUSWAHL UND –QUALIFIKATION; GRUNDSÄTZLICHE
PFLICHTEN
•Alle Arbeiten am Mess-System dürfen nur von qualifiziertem Fachpersonal
durchgeführt werden.
Qualifiziertes Personal sind Personen, die auf Grund ihrer Ausbildung, Erfahrung und
Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen,
Unfallverhütungsvorschriften und Betriebsverhältnisse, von dem für die Sicherheit der
Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten
auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können.
•Zur Definition von „Qualifiziertem Personal“ sind zusätzlich die Normen
VDE 0105-100 und IEC 364 einzusehen (Bezugsquellen z.B. Beuth Verlag GmbH,
VDE-Verlag GmbH).
•Klare Regelung der Verantwortlichkeiten für die Montage, Installation,
Inbetriebnahme und Bedienung festlegen. Beaufsichtigungspflicht bei zu schulendem
oder anzulernendem Personal !
2.5 ORGANISATORISCHE MASSNAHMEN
•Diese Bedienungsanleitung muss ständig am Einsatzort des Mess-Systems
griffbereit aufbewahrt werden.
•Ergänzend zur Bedienungsanleitung sind allgemeingültige gesetzliche und sonstige
verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten
und müssen vermittelt werden.
•Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen
und Erfordernisse müssen beachtet und vermittelt werden.
•Der Betreiber hat die Verpflichtung, auf betriebliche Besonderheiten und
Anforderungen an das Personal hinzuweisen.
•Das mit Tätigkeiten am Mess-System beauftragte Personal muss vor Arbeitsbeginn
die Bedienungsanleitung, insbesondere das Kapitel „Grundlegende
Sicherheitshinweise“, gelesen und verstanden haben.
•Das Typenschild, eventuell aufgeklebte Verbots- bzw. Hinweisschilder auf dem
Mess-System müssen stets in lesbarem Zustand erhalten werden.
•Reparaturen dürfen nur vom Hersteller, oder einer vom Hersteller autorisierten Stelle
bzw. Person vorgenommen werden.
3 Funktionen des HNS 3000
Je nach Ausführung bietet das Gerät folgende Funktionen:
•Unterstützt IO-Link-Spezifikation V1.1 und V1.0
•Unterstützt SIO-Modus
•Anzeige der Schaltzustände im SIO Modus
•Modusanzeige (SIO oder SDCI)
•Anpassung an die jeweilige Applikation durch spezifische Parametereinstellung
•Messwertanzeige des aktuellen Niveaus in cm oder inch
•Messwertanzeige der aktuellen Temperatur in °C oder °F
•Anzeige des Minimal- und Maximalwertes von Niveau oder Temperatur oder eines
eingestellten Schaltpunktes
•Schalten der Schaltausgänge entsprechend dem Niveau oder der Temperatur und
den eingestellten Schaltparametern
•Analogausgang
•Programmierfreigabe

HNS 3000 IO-Link Seite 8
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945
4 Montage
4.1 ALLGEMEINE MONTAGEHINWEISE
Der elektronische Niveauschalter HNS 3000 kann über ein G3/4 A ISO1179-2
Gewindeanschluss direkt in den Tankdeckel montiert werden.
Zur optimalen Ausrichtung ist eine Verdrehung um 340° in der Längsachse, sowie um
270° im Display inkl. der Bedientasten möglich.
Der elektrische Anschluss ist von einem Fachmann nach den jeweiligen
Landesvorschriften durchzuführen (VDE 0100 in Deutschland). Das
Niveauschaltergehäuse ist dabei ordnungsgemäß zu erden. Bei Montage in einen Tank
muss das Gehäuse separat geerdet werden (z. B. geschirmte Leitung).
Zum sicheren Betrieb des HNS 3000 sollen folgende Bedingungen erfüllt sein:
•Der aktive Bereich des Stabes muss frei in den Behälter ragen.
•Bei Einbau in kleine Kunststoffbehälter sollte das Gerät möglichst in der Mitte des
Behälters montiert werden.
•Beim Einbau in Steigrohren (z.B. seitlicher Anbau am Tank) sollte der Sensor in der
Mitte des Rohres montiert werden. Wir empfehlen einen Rohrinnendurchmesser
≥60 mm (≥2,36 inch).
•Beim Einbau in Behälter sollte der Abstand zwischen Schwimmer und Behälterwand
mindestens 20 mm (0,79 inch) betragen.
•Um eine einwandfreie Funktion zu gewährleisten ist darauf zu achten, dass sich der
Schwimmer frei über den gesamten Messbereich bewegen kann.
•Die Dichte des Schwimmers (im Standard 0,6 kg/dm³) muss niedriger als die Dichte
der Flüssigkeit sein.

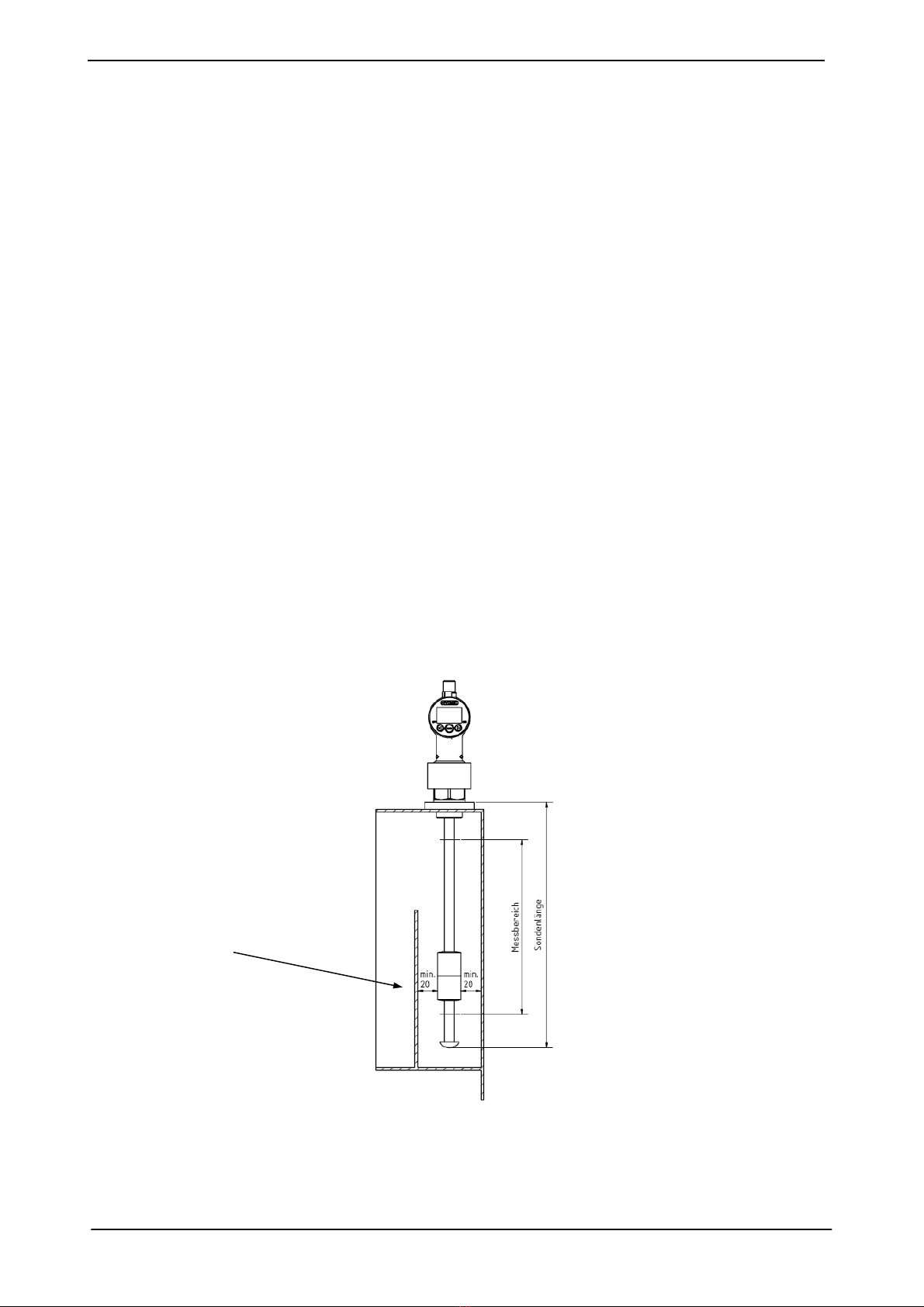

Mögliche Einbauten, z.B.
Prellplatte

HNS 3000 IO-Link Seite 9
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945
4.2 ZUSÄTZLICHE MONTAGEHINWEISE
Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer
Störungen reduzieren:
•Möglichst kurze Leitungsverbindungen herstellen
•Leitungen mit Schirm verwenden (z.B. LIYCY 4 x 0,5 mm²)
•Der Kabelschirm ist in Abhängigkeit der Umgebungsbedingungen fachmännisch und
zum Zweck der Störunterdrückung einzusetzen.
•Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern oder störenden
Elektro- oder Elektronikgeräten ist möglichst zu vermeiden.
Der Niveauschalter HNS 3000 soll möglichst senkrecht in den Behälter eingebaut werden.
Wird der HNS 3000 nicht senkrecht montiert, so verschlechtert sich die Genauigkeit des
HNS mit zunehmenden Kippwinkeln, (zusätzliche Ungenauigkeit bei Kippwinkel von 5°: ca.
±0,5% ; zusätzliche Ungenauigkeit bei Kippwinkel von 10°, ca. ±1,5%).
Bei nicht senkrechtem Einbau besteht die Gefahr, dass der Schwimmer hängen bleibt
(Adhäsionskraft > Auftrieb).
Der elektronische Niveauschalter HNS 3000 ist nicht für den Betrieb bei
Überdruck geeignet. Ein kurzzeitiger Druck von bis zu 10 bar ist jedoch
bis zu einer Zeitspanne von 1 Minute möglich und nicht schädlich.
VORSICHT !

HNS 3000 IO-Link Seite 10
Stand 17.10.2018 HYDAC ELECTRONIC GMBH Mat.Nr. 669945
5 Inbetriebnahme
Beispiel zur Ermittlung des Offsetwertes:
Zur Ermittlung des Wertes für den Offset wird folgende Vorgehensweise vorgeschlagen:
¾Einbau bzw. Verschraubung des HNS 3000 in den Tank
¾Prüfen, blinkt die Anzeige oder zeigt sie einen Wert größer Null an.
¾Blinkt die Anzeige, liegt das Niveau außerhalb des aktiven Messbereiches (Über-
bzw. Unterfüllung).
Liegt eine Unterfüllung vor, so wird das Niveau nach und nach - durch Einfüllen
einer Flüssigkeit – erhöht, bis in der Anzeige der Wert 0 angezeigt wird. Danach
wird der HNS 3000 aus dem Tank entnommen und mit einer Messvorrichtung der
Flüssigkeitstand innerhalb des Tanks ermittelt. Je nach Variante wird dieser Wert
nach der Feststellung in dem Menüpunkt in der Maßeinheit "cm" oder "inch"
eingegeben.
¾Zeigt die Anzeige einen Wert >0 oder liegt eine Überfüllung vor, so wird das Niveau
nach und nach - durch Ablassen der Flüssigkeit – verringert, bis in der Anzeige der
Wert 0 angezeigt wird. Nach der Entnahme des HNS 3000 aus dem Tank ist die
Vorgehensweise wie zuvor beschrieben.
•Bei Unterfüllung: Füllen Sie Messmedium nach, bis ein gültiger
Messwert angezeigt wird.
•Bei Überfüllung: Lassen Sie Messmedium ab, bis ein gültiger
Messwert angezeigt wird.
•Übersteigt das aktuelle Niveau den Nennfüllstandsbereich des
Gerätes, kann
er nicht mehr gemessen werden, die Anzeige beginnt zu blinken.
Die Werte der Schalt- und Analogausgänge bleiben erhalten. In der
Anzeige wird der maximale Wert bzw. maximale Wert plus den
eingestellte Offset angezeigt.
•Erscheint nach einem Spannungsausfall in der Anzeige
(blinkende Mittel-LEDs) ist zu prüfen, ob eine Über- oder Unterfüllung
des Tanks vorliegt.
Der Analogausgang liefert 4 mA bzw. 0 V je nach Einstellung des
Analogeinganges.
•Unterschreitet der Flüssigkeitsstand den unteren Messbereich, kann er
nicht mehr gemessen werden, die Anzeige beginnt zu blinken.
Die Werte der Schalt- und Analogausgänge bleiben erhalten. In der
Anzeige wird 0.0 bzw. der eingestellte Offset angezeigt.
ofs
