Ikra ICPH 2040 User manual

ICPH 2040
IKRA GmbH | Schlesier Straße 36 | 64839 Münster-Altheim | Germany | 20200901
73711935
DE Originalbetriebsanleitung
Akku Teleskop-Heckenschere 8
GB Original instructions
Cordless Pole Hedge trimmer
16
FR Manuel d´utilidation
Taille-haie á batterie sur perche
23
IT Istruzioni per l`uso
Tagliasiepi a batteria su asta
31
Oryginalna instrukcja obsługi
Akumulatorowy sekator teleskopowy
39
PL

2
Lieferumfang | Scope of delivery | contenu de la livraison | dotazione
di fornitura | Zakres dostawy
1
2
4
3

1
Kapitel | Chapter | chapitre | capitolo | Rozdział
III
III
IV
VVI
45°
-45° -90°
90°
0°
MONTAGE | Assembly | assemblage |
montaggio | montaż
TRANSPORT UND LAGERUNG |
Transportation and Storage |Transport
et stockage | Trasporto e stoccaggio |
TRANSPORT I MAGAZYNOWANIE
AKKU | Battery | batterie | accumulatore |
AKUMULATOR
START / STOP | Zacząć / zakończyć
1
2
3
4
5
6
7
8
9
10

2
I
1
2
2
2
3
2
3
3
1
2
3
1
1

3
II
11
2
3
4
5
6
7
8
9
10

4
III
1
45°
-45° -90°
90°
0°
START
STOP
1
2

5
IV
1 2
CLICK

6
V

7
11
2
VI

8
DE
DEUTSCH
Deutsch
TECHNISCHE DATEN
Akku Teleleskop Heckenschere ICPH 2040
Spannung Wechselakku 20 V
Schnittlänge 400 mm
Schnittbreite 18 mm
Gerätelänge 2,20 - 2,75 m
Gewicht mit Akku 3,45 kg
Vibrationsangaben
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend ISO 22867,
Unsicherheit K = 1,5 m/s2
Schwingungsemissionswert ah<2,5 m/s2
Geräuschinformation
Gemessen nach1) EN 60745 ; 2) 2000/14/ EG+2005/88/EC
Schalldruckpegel LpA
1) Unsicherheit K = 3 dB (A) 79,4 dB (A)
Garantierter Schallleistungspegel 93 dB (A)
Empfohlene Akku Typen Typ LI 22 / LBC202Z-2
Empfohlene Ladegeräte CGB20/JLH262102000G
Technische Änderungen bleiben vorbehalten.
WARNUNG: Der tatsächliche vorhandene Vibrationsemissionswert während der Benutzung der Maschine kann von
dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen Werte abweichen. Um genau zu sein, sollte eine
Abschätzung des Belastungsgrades alle Arbeitsabschnitte während der tatsächlichen Verwendung berüchtigt werden,
z.B. die Zeiten, wann das Werkzeug ausgeschalter ist, sich im Leerlauf bendet und in der diese nicht eingesetzt
wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Bei
regelmäßiger Verwendung dieses Werkzeugs sollten Sie Antivibrationshandschuhe tragen und den Arbeitseinsatz bei
einer Umgebungstemperatur von 10°C oder weniger vermeiden. Machen Sie einen Arbeitsplan um die Verwendung
von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. Sorgen Sie für eine möglichst geringe Vibration des
Gerätes durch regelmäßige Wartung und feste Teile am Gerät. Tauschen sie abgenutzte Bauteile umgehend aus.
Der angegebene Schwingungsemissionswert wurde nach einem genormten Prüfverfahren gemessen und kann zum
Vergleich mit einem anderen Elektrowerkzeugs verwendet werden.
Es wurde berichtet, dass Vibrationen von handgehaltenen kraftbetriebenen Geräten bei bestimmten Personen zu
einem Zustand namens Raynaud’s Syndrom (Weißngersyndrom) beitragen kann. Das Weißngersyndrom ist eine
Gefäßerkrankung, bei der die kleinen Blutgefäße an den Fingern und Zehen anfallartig verkrampfen. Die betroenen
Areale werden nicht mehr ausreichend mit Blut versorgt und erscheinen dadurch extrem blass. Der häuge Gebrauch
von vibrierenden Werkzeugen kann bei Personen, deren Durchblutung beeinträchtigt ist (z. B. Raucher, Diabetiker)
Nervenschädigungen auslösen. Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie sofort die Arbeit
und suchen Sie einen Arzt auf. Bei Langzeit- und regelmäßigen Nutzern wird daher empfohlen, den Zustand Ihrer
Hände und Finger genau zu beobachten. Beachten Sie hierzu folgende Hinweise, um die Gefahren zu reduzieren:
1. Halten Sie Ihren Körper, insbesondere die Hände, gerade bei kühlem Wetter warm.
2. Machen Sie regelmäßig Pausen und bewegen Sie dabei die Hände, um die Durchblutung zu fördern.
3. Begrenzen Sie den Einsatz von hochvibrierenden Werkzeugen pro Tag und verteilen diese auf mehrere Tage. Machen
Sie sich einen Arbeitsplan, der die Vibrationsbelastung begrenzt.
4. Sorgen Sie für eine möglichst geringe Vibration des Gerätes durch regelmäßige Wartung und feste Teile am Gerät.
Tauschen sie abgenutzte Bauteile umgehend aus.
5. Wechseln Sie regelmäßig Ihre Arbeitsposition
6. Falls die Maschine öfters eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in Verbindung
setzten und ggf. Antivibrationszubehör (Grie) besorgen.

9
SICHERHEITSHINWEISE
Benutzen Sie das Gerät erst nachdem Sie die
Betriebsanleitung aufmerksam gelesen und
verstanden haben. Machen Sie sich mit den
Bedienungselementen und dem richtigen Gebrauch
des Gerätes vertraut. Beachten Sie alle in der Anleitung
aufgeführten Sicherheitshinweise. Verhalten Sie sich
verantwortungsvoll gegenüber anderen Personen.
Der Bediener ist verantwortlich für Unfälle oder Gefahren
gegenüber Dritten.
Falls über den Anschluss und die Bedienung des Gerätes
Zweifel entstehen sollten, wenden Sie sich an den
Kundendienst.
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise
und Anweisungen.Versäumnisse bei der
Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf
akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
benden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das
Elektrowerkzeug verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss
in die Steckdose passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen. Unveränderte Stecker und
passende Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in
ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.
d) Zweckenremden Sie das Kabel nicht. Um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie nur
Verlängerungsleitungen, die auch für den
Außenbereich geeignet sind. Die Anwendung
einer für den Außenbereich geeigneten
Verlängerungsleitung verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges
in feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters
vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernun an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde
sind oder unter dem Einuss von Drogen,
Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaen
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichgte
Inbetriebnahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und/oder den
Akku anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges
den Finger am Schalter haben oder das Gerät
eingeschaltet an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
d) Enernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der sich
in einem drehenden Teil des Elektrowerkzeugs
bendet, kann zu Verletzungen fhren.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten Sie
jederzeit das Gleichgewicht. Dadurch können Sie
das Elektrowerkzeug in unerwarteten Situaonen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck
oder lange Haare können von sich bewegenden
Teilen erfasst werden.
DE
DEUTSCH

10
DE
DEUTSCH
g) Wenn Staubabsaug- und -auangeinrichtungen
monert werden können, vergewissern Sie
sich, dass diese angeschlossen sind und richg
verwendet werden.
Verwendung einer Staubabsaugung kann
Gefährdungen durch Staub verringern.
4) Verwendung und Behandlung des
Elektrowerkzeuges
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür
besmmte Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten lässt, ist gefährlich
und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder enernen Sie den Akku, bevor
Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichgten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie keine Personen das Elektrowerkzeug
benutzen, die mit diesem nicht vertraut sind
oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
e) Pegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile
einwandfrei funkonieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind, dass
die Funkon des Elektrowerkzeuges beeinträchgt
ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache
in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfälg gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichgen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tägkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situaonen fhren.
h) Halten Sie Grie und Griächen trocken,
sauber und frei von Öl und Fe. Rutschige
Grie und Griächen erlauben keine sichere
Bedienung und Kontrolle des Elektrowerkzeugs in
unvorhergesehenen Situaonen.
5) Verwendung und Behandlung des Akkuwerkzeuges
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für ein
Ladegerät, das fr eine besmmte Art von Akkus
geeignet ist, besteht Brandgefahr, wenn es mit
anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern
von Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen
Metallgegenständen, die eine Überbrückung der
Kontakte verursachen könnten. Ein Kurzschluss
zwischen den Akkukontakten kann Verbrennungen
oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit.
Bei zufälligem Kontakt mit Wasser abspülen. Wenn
die Flüssigkeit in die Augen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in Anspruch. Austretende
Akkussigkeit kann zu Hautreizungen oder
Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder
veränderten Akku. Beschädigte oder veränderte
Akkus können sich unvorhersehbar verhalten und zu
Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen
Temperaturen aus. Feuer oder Temperaturen über
130 °C können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und
laden Sie den Akku oder das Akkuwerkzeug
niemals außerhalb des in der Betriebsanleitung
angegebenen Temperaturbereichs. Falsches
Laden oder Laden außerhalb des zugelassenen
Temperaturbereichs kann den Akku zerstören und
die Brandgefahr erhöhen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Gerätespezische Sicherheitshinweise
a) Halten Sie alle Körperteile vom Messer fern.
Versuchen Sie nicht, bei laufendem Messer
Schnigut zu enernen oder zu schneidendes
Material festzuhalten. Die Messer bewegen
sich nach dem Ausschalten des Schalters weiter.
Ein Moment der Unachtsamkeit bei Benutzung
der Heckenschere kann zu schweren Verletzungen
führen.
b) Tragen Sie die Heckenschere am Gri bei
sllstehendem Messer und ohne die Finger in der
Nähe der Leistungsschalter zu haben. Das richge
Tragen der Heckenschere verringert die Gefahr
des unbeabsichgten Betriebs und die dadurch
verursachte Verletzung durch das Messer.
c) Bei Transport oder Auewahrung der
Heckenschere stets die Abdeckung über die
Messer ziehen. Sachgemäßer Umgang mit der
Heckenschere verringert die Verletzungsgefahr
durch das Messer.
d) Vergewissern Sie sich, dass alle Leistungsschalter
ausgeschaltet sind und der Akkublock entnommen
oder getrennt ist, wenn Sie eingeklemmtes
Schnigut enernen oder Wartungsarbeiten
vornehmen. Unbeabsichgtes Einschalten der
Heckenschere während der Enernung von

11
eingeklemmtem Schnigut oder der Wartung kann
zu schweren Verletzungen führen.
e) Vergewissern Sie sich, dass alle Leistungsschalter
ausgeschaltet sind und die Einschaltsperre
akviert ist, wenn Sie eingeklemmtes Schnigut
enernen oder Wartungsarbeiten vornehmen.
Unbeabsichgtes Einschalten der Heckenschere
während der Enernung von eingeklemmtem
Schnigut oder der Wartung kann zu schweren
Verletzungen führen.
f) Halten Sie die Heckenschere ausschließlich an
den isolierten Griächen, da das Messer in
Berührung mit verborgenen Leitungen kommen
kann. Die Berührung der Messer mit einer
spannungsführenden Leitung kann Metallteile unter
Spannung setzen und zu einem elektrischen Schlag
führen.
g) Halten Sie jegliche Leitungen aus dem
Schnibereich fern. Leitungen können in Hecken
und Büschen verborgen sein und versehentlich
durch das Messer angeschnien werden.
h) Benutzen Sie die Heckenschere nicht bei
schlechtem Weer, besonders bei Blitzgefahr. Dies
verringert die Gefahr eines Blitzschlages.
WEITERE SICHERHEITSHINWEISE
Vor der Arbeit durchsuchen Sie die Hecke nach verbor-
genen Objekten, z.B. Drahtzäunen etc.
Halten Sie beim Arbeiten das Gerät mit beiden Händen
und mit Abstand vom eigenen Körper gut fest.
WARNUNG
Tragen Sie persönliche Schutzausrüstung.
• Beim Arbeiten mit der Maschine stets Schutzbrille
tragen.
• Gehörschutz tragen!
• Tragen Sie feste Schuhe und lange Hosen.
Sorgen Sie bei der Arbeit mit dem Gerät immer für
ausreichende Beleuchtung bzw. gute Lichtverhältnisse.
Mangelhafte Beleuchtung/ Lichtverhältnisse stellen ein
hohes Sicherheitsrisiko dar.
Die Verwendung der Maschine unter Schlechtwetterbe-
dingungen, insbesondere bei Blitzrisiko, ist zu vermeiden.
Gehen Sie! Nicht rennen!
Achtung beim Rückwärtsgehen, Stolpergefahr!
Achten Sie auf sicheren Stand, besonders an Hängen.
Trotz dem Beachten der Betriebsanleitung können auch
nicht oensichtliche Restrisiken bestehen.
VORSICHT
Gesundheitsschäden, die aus Hand-Arm-Schwin-
gungen resultieren, falls das Gerät über längeren
Zeitraum verwendet wird oder nicht ordnungsgemäß
geführt und gewertet wird.
Vibrationsdämpfungssysteme sind kein garantierter
Schutz gegen Weißnger-Krankheit oder Karpaltunnel-
syndrom. Daher ist bei regelmäßigem Dauereinsatz des
Geräts der Zustand von Fingern und Handwurzel gründ-
lich zu überwachen. Falls Symptome der obengenannten
Krankheiten auftreten, sofort einen Arzt aufsuchen. Um
das Risiko der„Weißngerkrankheit“ zu verringern, halten
Sie Ihre Hände während des Arbeitens warm und machen
in regelmäßigen Abständen Pausen.
WARNUNG
Verletzungen können durch lange Benutzung
eines Werkzeugs entstehen oder verschlimmert
werden. Machen Sie regelmäßig Pause, wenn Sie ein
Werkzeug für lange Zeit benutzen.
VORSICHT
Gehörschädigungen
Längerer Aufenthalt in unmittelbarer Nähe des
laufenden Geräts kann zu Gehörschädigungen
führen. Tragen Sie Gehörschutz.
Eine gewisse Lärmbelastung durch dieses Gerät
ist nicht vermeidbar. Verlegen Sie lärmintensive
Arbeiten auf zugelassene und dafür bestimmte Zeiten.
Halten Sie sich ggf. an Ruhezeiten und beschränken
Sie die Arbeitsdauer auf das Notwendigste. Zu
ihrem persönlichen Schutz und Schutz in der Nähe
bendlicher Personen ist ein geeigneter Gehörschutz
zu tragen.
Bitte beachten Sie: Dieses Gerät darf in Wohngebieten
nach der deutschen Maschinenlärmschutzverordnung
vom September 2002 an Sonn- und Feiertagen sowie an
Werktagen von 20:00 Uhr bis 7:00 Uhr nicht in Betrieb
genommen werden. Zusätzlich gilt das Betriebsverbot
zu folgenden Tageszeiten: von 7:00 Uhr bis 9:00 Uhr, von
13:00 Uhr bis 15:00 Uhr und von 17:00 bis 20:00 Uhr.
Beachten Sie zusätzlich auch die landesrechtlichen
Vorschriften zum Lärmschutz!
GEFAHR
Warnung Dieses Elektrowerkzeug erzeugt während
des Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive oder
passive medizinische Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen
Verletzungen zu verringern, empfehlen wir
Personen mit medizinischen Implantaten Ihren Arzt
und den Hersteller vom medizinischen Implantat zu
konsultieren, bevor die Maschine bedient wird.
DE
DEUTSCH

12
Inspizieren Sie vor dem Gebrauch des Gerätes den
Arbeitsbereich. Entfernen Sie harte Gegenstände wie
Steine, Glasscherben, Draht usw., die bei Gebrauch des
Geräts weg geschleudert werden, abprallen oder auf
andere Weise Verletzungen und Schäden verursachen
können.
Benutzen Sie dieses Gerät niemals, wenn die korrekte
Ausrüstung nicht angebracht ist.
Das Gerät darf nicht benutzt werden falls es beschädigt
ist oder die Sicherheitseinrichtungen defekt sind.
Tauschen Sie abgenutzte und beschädigte Teile aus.
Überprüfen Sie vor jeder Inbetriebnahme
sämtliche Schraub- und Steckverbindungen sowie
Schutzeinrichtungen auf Festigkeit und richtigen Sitz und
ob alle beweglichen Teile leichtgängig sind.
Es ist strengstens untersagt, die an der Maschine
bendlichen Schutzeinrichtungen zu demontieren,
abzuändern oder Zweck zu entfremden oder fremde
Schutzeinrichtungen anzubringen.
Sollte das Gerät unnormal zu vibrieren beginnen,
schalten Sie den Motor ab, und suchen Sie sofort nach
der Ursache. Vibrationen sind generell eine Warnung vor
einer Betriebsstörung.
Schalten Sie bei Blockierung das Gerät sofort aus und
entfernen dann den Gegenstand.
Lagern Sie das Gerät trocken und frostgeschützt.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb
der Reichweite von Kindern auf. Lassen Sie keine
Personen das Elektrowerkzeug benutzen, die mit diesem
nicht vertraut sind oder diese Anweisungen nicht gelesen
haben.
AKKU
Laden Sie die Akkus nur in Ladegeräten auf, die vom
Hersteller empfohlen werden. Für einLadegerät, das
für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mitanderen Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen Akkus in den
Elektrowerkzeugen. Der Gebrauchvon anderen Akkus
kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büroklam-
mern, Münzen, Schlüsseln, Nägeln,Schrauben oder ande-
ren kleinen Metallgegenständen, die eine Überbrückung
der Kontakteverursachen könnten. Ein Kurzschluss
zwischen den Akkukontakten kann Verbrennungen
oderFeuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku
austreten. Vermeiden Sie denKontakt damit. Bei zufäl-
ligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit
in dieAugen kommt, nehmen Sie zusätzlich ärztliche
Hilfe in Anspruch.Austretende Akkuüssigkeitkann zu
Hautreizungen oder Verbrennungen führen.
Bei unsachgemäßem Gebrauch oder beim Gebrauch
beschädigter Akkus können Dämpfe austreten. Führen
Sie Frischluft zu und suchen Sie bei Beschwerden einen
Arzt auf. Die Dämpfe können die Atemwege reizen.
WARNUNG
Brandgefahr! Explosionsgefahr!
Verwenden Sie niemals beschädigte, defekte oder defor-
mierte Akkus. Den Akku niemals önen, beschädigen und
nicht fallen lassen.
Akkus nie in Umgebung von Säuren und leicht entamm-
baren Materialien laden.
Akku vor Hitze und Feuer schützen.
Akku nur in einer Umgebungstemperatur zwischen 10°C
bis +40°C verwenden.
Niemals auf Heizkörpern ablegen oder längere Zeit starker
Sonnenstrahlung aussetzen.
Nach starker Belastung erst abkühlen lassen.
Kurzschluss - Kontakte des Akkus nicht mit Metallteilen
überbrücken.
Bei Entsorgung, Transport oder Lagerung muss der Akku
verpackt werden (Plastiktüte, Schachtel) oder die Kontakte
müssen abgeklebt werden.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Heckenschere ist zum Schneiden von Hecken und
Sträuchern im privaten Haus- und Hobbygarten bestimmt.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß
verwendet werden. Bei Nichtbeachtung derBestim-
mungen, aus den allgemein gültigen Vorschriftensowie
den Bestimmungen aus dieser Anleitung, kann der Her-
steller für Schäden nicht verantwortlich gemacht werden.
WARNUNG
Verletzungsgefahr
Die Heckenschere darf nicht zum Schneiden von Rasen,
harten Zweigen und Holz oder zum Zerkleinern von Kom-
postmaterial verwendet werden.
DE
DEUTSCH

13
TRANSPORT UND LAGERUNG
Stoppen Sie die Maschine, entfernen den Akkupack und
lassen das Werkzeug abkühlen, bevor Sie es einlagern
oder transportieren.
Entfernen Sie alle Fremdkörper von der Maschine. Lagern
Sie die Maschine an einem trockenen und gut belüfteten
Ort, der Kindern keinen Zugang bietet. Die Maschine von
korrodierend wirkenden Stoen, wie Gartenchemikalien
und Enteisungssalzen, fernhalten. Nicht im Freien lagern.
Setzen Sie den Führungsschienenschutz auf, bevor Sie die
Maschine lagern oder während des Transports.
Sichern Sie die Maschine beim Transport gegen
Bewegung oder Fallen, um Verletzungen an Personen
und Beschädigung der Maschine zu verhindern.
SYMBOLE
Warnung /Achtung!
WARNUNG! Bitte lesen Sie die
Betriebsanleitung vor Inbetriebnahme
sorgfältig durch.
Vor allen Arbeiten am Gerät den
Wechselakku herausnehmen.
Schutzbrille tragen.
Tragen Sie Gehörschutz.
Kopfschutz tragen.
Schutzhandschuhe tragen.
Kettensäge Sicherheitsschuhe
Warnung vor wegschleudernden Teilen
Halten Sie andere Personen fern. Sie
könnten durch weggeschleuderte
Fremdkörper verletzt werden. Der
Mindest-Sicherheitsabstand beträgt
15 m.
Halten Sie Abstand von
Hochspannungsleitungen. Es besteht
Lebensgefahr durch Stromschlag!
Setzen Sie das Gerät nicht dem Regen
aus und benutzen Sie es nicht in nasser
oder feuchter Umgebung.
Vor allen Einstell-, Reinigungs- und
Wartungsarbeiten am Gerät den
Wechselakku herausnehmen.
Europäisches Konformitätszeichen
20 V
Ausgangsspannung
Gleichstrom
Ausgangsstrom
Schallleistungspegel
Typ LI 22
Empfohlene Akku Typen
Elektrogeräte, Batterien/Akkus dürfen
nicht zusammen mit dem Hausmüll
entsorgt werden. Elektrische Geräte
und Akkus sind getrennt zu sammeln
und zur umweltgerechten Entsorgung
bei einem Verwertungsbetrieb
abzugeben. Erkundigen Sie sich bei
den örtlichen Behörden oder bei Ihrem
Fachhändler nach Recyclinghöfen und
Sammelstellen.
Elektrogeräte, Batterien/Akkus dürfen
nicht zusammen mit dem Hausmüll
entsorgt werden. Elektrische Geräte
und Akkus sind getrennt zu sammeln
und zur umweltgerechten Entsorgung
bei einem Verwertungsbetrieb
abzugeben. Erkundigen Sie sich bei
den örtlichen Behörden oder bei Ihrem
Fachhändler nach Recyclinghöfen und
Sammelstellen.
Geben Sie Akkus an einer Altbatterie-
Sammelstelle ab, wo sie einer
umweltgerechten Wiederverwertung
zugeführt werden.
DE
DEUTSCH

14
Fehlersuche
Warnung! Vor Überprüfung und Einstellarbeiten immer den Akku entfernen.
Prüfen Sie die Akku-Kapazität. Wenn der Ladezustand gering ist, kann das vermehrt zu
Blockierungen führen. Setzten Siie die Arbeit mit voll geladenem Akku fort. Die folgende
Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaen können, wenn Ihre
Maschine einmal nicht richg arbeitet. Wenn Sie damit das Problem nicht lokalisieren und
beseigen können, wenden Sie sich an Ihre Service-Werksta.
Ursache Fehler Abhilfe
Teleskop-Heckenschere
funkoniert Akku leer Siehe unter ,,Akku laden“
Akku defekt Durch unseren Fachservice
austauschen lassen.
Teleskop-Heckenschere arbeitet
unregelmäßig
Interner Wackelkontakt Fachwerksta aufsuchen
Ein-/Ausschalter defekt Fachwerksta aufsuchen
Schneidmesser läu heiß Zu viel Reibung durch zu wenig
Schmiermiel Schmiermielspray auragen
Schlechtes Schneidverhalten/
Unsauberes Schnibild Stumpfes Schneidmesser Schneidmesser schleifen/ austauschen
WARTUNG
GEFAHR
Vor allen Einstell-, Reinigungs- und
Wartungsarbeiten am Gerät den Wechselakku
herausnehmen. Warten Sie, bis alle rotierenden Teile zum
Stillstand gekommen sind und sich das Gerät abgekühlt hat.
Maschine, insbesondere Lüftungsschlitze, stets sauber
halten. Gerätekörper niemals mit Wasser abspritzen! Die
Maschine und deren Komponenten nicht mit Lösemittel,
entzündlichenoder giftigen Flüssigkeiten reinigen. Zum
Reinigen nur ein feuchtes Tuchbenutzen.
Nur Originalzubehör und Originalersatzteile verwenden.
Durch den Gebrauch anderer Ersatzteile können Unfälle
für den Benutzer entstehen. Für hieraus resultierende
Schäden haftet der Hersteller nicht.
Falls Sie Zubehör oder Ersatzteile benötigen, wenden Sie
sich bitte an unseren Service.
Nur ein regelmäßig gewartetes und gut gepegtes Gerät
kann ein zufriedenstellendes Hilfsmittel sein. Wartungs-
und Pegemängel können zu unvorhersehbaren Unfällen
und Verletzungen führen.
Reparaturen und Arbeiten, die nicht in dieser Anleitung
beschrieben wurden, nur von qualiziertem Fachpersonal
durchführen lassen.
DE
DEUTSCH

15
ENTSORGUNG
Wenn Ihr Gerät eines Tages unbrauchbar wird oder Sie
es nicht mehr benötigen, geben Sie das Gerät bitte auf
keinen Fall in den Hausmüll, sondern entsorgen Sie es
umweltgerecht.
Geben Sie das Gerät bitte in einer Verwertungsstelle ab.
Kunststo- und Metallteile können hier getrennt und
der Wiederverwertung zugeführt werden. Auskunft
hierzu erhalten Sie auch in Ihrer Gemeinde- oder
Stadtverwaltung.
Batterien gehören nicht in den Hausmüll. Als Verbraucher
sind Sie gesetzlich verpichtet, gebrauchte Batterien bzw.
Akkus zurückzugeben. Am Ende der Lebensdauer Ihres
Gerätes müssen die Batterien bzw. Akkus entnommen
und gesondert entsorgt werden. Sie können Ihre alten
Batterien und Akkus an den örtlichen Sammelstellen Ihrer
Gemeinde oder bei Ihrem Händler bzw. Verkaufsstelle
abgeben.
Entsorgen Sie Akkus im entladenen Zustand. Wir
empfehlen die Pole mit einem Klebestreifen zum Schutz
vor einem Kurzschluss abzudecken. Önen Sie den Akku
nicht.
 Entsorgen Sie Elektrowerkzeuge nicht
zusammen mit dem Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU
über Elektro- und Elektronik- Altgeräte und
Umsetzung in nationales Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauorderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle
Rücksendung zur Mitwirkung bei der sachgerechten
Verwertung im Falle der Eigentumsaufgabe verpichtet.
Das Altgerät kann hierfür auch einer Rücknahmestelle
überlassen werden, die eine Beseitigung im Sinne des
nationalen Kreislaufwirtschafts und Abfallgesetzes
durchführt. Nicht betroen sind den Altgeräten
beigefügte Zubehörteile und Hilfsmittel ohne
Elektrobestandteile.
DE
DEUTSCH

16
GB
ENGLISH
TECHNICAL DATA
Cordless-Chain saw ICPH 2040
Battery voltage 20 V
Usable cutting length 400 mm
Usable cutting width 18 mm
Device length 2,20 - 2.75 m
Weight with battery 3,45 kg
Vibration details
Vibration total values (triaxial vector sum) determined according to ISO 22867,
Uncertainty K = 1,5 m/s2
Vibration emission value ah<2,5 m/s2
Noise information
Measured according to1) EN 60745 ; 2) 2000/14/ EG+2005/88/EC
Sound pressure level LpA
1) Unsicherheit K = 3 dB (A) 79,4 dB (A)
Guaranteed sound power level 93 dB (A)
Recommended battery types Typ LI 22 / LBC202Z-2
Recommended charger CGB20/JLH262102000G
Technical changes reserved.
WARNING: The declared vibration total value(s) and the declared noise emission value(s) were measured according
to a standardized test method according to EN 60745 and can be used to compare one power tool with another. The
declared vibration emission level represents the main applications of the tool. However if the tool is used for dierent
applications, with dierent accessories or poorly maintained, the vibration emission may dier. This may signicantly
increase the exposure level over the total working period. The vibration emission level will vary because of the ways in
which a power tool can be used and may increase above the level given in this information sheet.
The vibration emission level may be used to compare one tool with another.
It may be used for a preliminary assessment of exposure.
An accurate estimate of the vibratory load shouldalso take into account the times when the tool isshut down or when
it is running but not actually inuse. This may signicantly reduce the vibratoryload over the total working period.
Identify additional safety measures to protect the operator from the eects of vibration such as: maintain the tool and
the accessories, keep the hands warm, organisation of work patterns.
SAFETY WARNINGS
Read and understand the operating instructions
before using the appliance. Familiarise with the control
elements and how to use the appliance properly. Abide
by all the safety measures stated in the service manual.
Act responsibly toward third parties.
The operator is responsible for accidents or risks to third
parties.
In case of any doubts about connection and operation
refer please to our customer center
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions.Failure to follow the warnings and
instructions may result in electric shock, re and/or
serious injury.
Save all warnings and instructions for future
reference.
The term„power tool“ in the warnings refers to your
mains-operated (corded) power tool and battery-
operated (cordless) power tool.

17
1) Work area safety
a) Keep work area clean and well lit. Cluered or dark
areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
c) Keep children and bystanders away while
operang a power tool. Distracons can cause you
to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
condions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
e) When operang a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
f) If operang a power tool in a damp locaon is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operang a power tool. Do
not use a power tool while you are red or under
the inuence of drugs, alcohol or medicaon. A
moment of inaenon while operang power tools
may result in serious personal injury.
b) Use personal protecve equipment. Always wear
eye protecon. Protecve equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protecon used for appropriate condions will
reduce personal injuries.
c) Prevent unintenonal starng. Ensure the switch
is in the o-posion before connecng to power
source and/or baery pack, picking up or carrying
the tool. Carrying power tools with your nger on
the switch or energising power tools that have the
switch on invites accidents.
d) Remove any adjusng key or wrench before
turning the power tool on. A wrench or a key le
aached to a rotang part of the power tool may
result in personal injury.
e) Do not overreach. Keep proper foong and balance
at all mes. This enables beer control of the
power tool in unexpected situaons.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long
hair can be caught in moving parts.
g) If devices are provided for the connecon of dust
extracon and collecon facilies, ensure these
are connected and properly used.
Use of dust collecon can reduce dust-related
hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power
tool for your applicaon. The correct power tool
will do the job beer and safer at the rate for which
it was designed.
b) Do not use the power tool if the switch does not
turn it on and o. Any power tool that cannot be
controlled with the switch is dangerous and must
be repaired.
c) Disconnect the plug from the power source and/
or the baery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such prevenve safety
measures reduce the risk of starng the power tool
accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instrucons to operate the
power tool. Power tools are dangerous in the hands
of untrained users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condion that may aect the power
tool’s operaon. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
f) Keep cung tools sharp and clean. Properly
maintained cung tools with sharp cung edges
are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc.
in accordance with these instrucons, taking into
account the working condions and the work to
be performed. Use of the power tool for operaons
dierent from those intended could result in a
hazardous situaon.
h) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situaons.
5) Baery tool use and care
a) Recharge only with the charger specied by the
manufacturer. A charger that is suitable for one
type of baery pack may create a risk of re when
used with another baery pack.
b) Use power tools only with specically designated
baery packs. Use of any other baery packs may
create a risk of injury and re.
c) When baery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can
make a connecon from one terminal to another.
GB
ENGLISH

18
GB
ENGLISH
Shorng the baery terminals together may cause
burns or a re.
d) Under abusive condions, liquid may be ejected
from the baery; avoid contact. If contact
accidentally occurs, ush with water. If liquid
contacts eyes, addionally seek medical help.
Liquid ejected from the baery may cause irritaon
or burns.
e) Do not use a baery pack or tool that is damaged
or modied. Damaged or modied baeries may
exhibit unpredictable behaviour resulng in re,
explosion or risk of injury.
f) Do not expose a baery pack or tool to re
or excessive temperature. Exposure to re or
temperature above 130 °C may cause explosion.
g) Follow all charging instrucons and do not charge
the baery pack or tool outside the temperature
range specied in the instrucons. Charging
improperly or at temperatures outside the specied
range may damage the baery and increase the risk
of re.
6) Service
a) Have your power tool serviced by a qualied repair
person using only idencal replacement parts.
This will ensure that the safety of the power tool is
maintained.

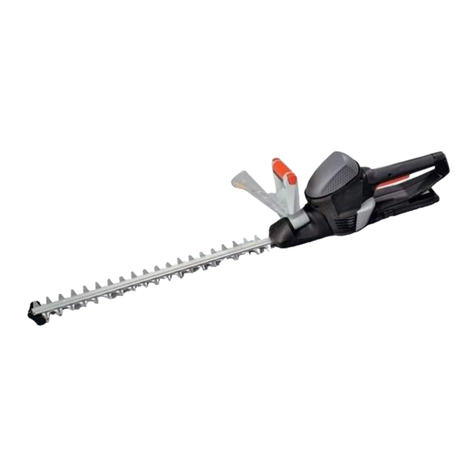

Device-specic safety instructions
a) Keep all parts of the body away from the blade.
Do not remove cungs or hold material to be cut
when blades are moving. The blades connue to
move aer the switch is turned o. A moment of
inaenon while operang the hedge trimmer may
result in serious personal injury.
b) Carry the hedge trimmer by the handle with the
cuer blade stopped and keeping your ngers
away from the power switch. Carrying the hedge
trimmer correctly reduces the risk of accidental
start-up and resulng injuries caused by the blade.
c) Always pull the cover over the blade when
transporng or storing the hedge trimmer. Proper
handling of the hedge trimmer will reduce possible
personal injury from the cuer blades.
d) Make sure that all power switches are turned o
and the baery pack is removed or disconnected
when removing any jammed cungs or
performing maintenance work. Unintenonal
switching on of the hedge trimmer during the
removal of jammed cungs or during maintenance
can result in serious injuries.
e) Make sure that all power switches are turned o
and the switch-on lock is acvated when removing
any jammed cungs or performing maintenance
work. Unintenonal switching on of the hedge
trimmer during the removal of jammed cungs or
during maintenance can result in serious injuries.
f) f) Hold the hedge trimmer by the insulated gripping
surfaces only, because the blade may come into
contact with hidden electric cables. If cuer blades
come into contact with a „live“ cable, this may
make exposed metal parts „live“ and could give the
operator an electric shock.
g) Keep any electrical cables away from the cung area.
Electrical cables may be hidden in hedges and bushes
and accidentally cut by the blade.
h) Do not use the hedge trimmer in bad weather,
especially when there is a risk of lightning. This
reduces the risk of geng struck by lightning
Additional Safety and Working
Instructions
WARNING
Wear personal protective equipment.
• Always wear goggles when using the machine.
• Wear ear protectors!
• Wear solid shoes and long trousers.
Provide adequate lighting or good lighting conditions
when working with the machine. Poor lighting/light
conditions represent a high safety risk.
Do not use the appliance in bad weather, especially when
there is a risk of storm.
Walk! Never run!
Be careful when going backwards – risk of
tripping!Provide a safe posture, especially on slopes.
Despite the observance of the operating instructions
there still may be some hidden residual risks.
CAUTION
Damage to health arising from vibrations to hand
and arms if the device is used for a long time or if the
device is not guided and evaluated properly.
Vibration damping systems are no guaranteed protection
against white nger disease or carpal tunnel syndrome.
Therefore, it is necessary to carefully check the state of
your ngers and wrist if you have regularly used the appli-
ance for a long time. If any symptom of the diseases above
CAUTION
Hearing damage
A longer stay in the immediate vicinity of the
running unit may cause hearing damage. Wear ear
protectors.
When working with the device, a certain level of noise
cannot be avoided. Noisy work should be scheduled
for hours, during which it is allowed by statute or other
local regulations. Adhere to any applicable rest times
and limit your working time to the necessary minimum
time. For your personal protection and the protection
of people nearby, suitable hearing protection must be
worn.
Please do also consider any local regulations concerning
noise protection!
